Как выполняется зарядка аккумуляторов с помощью зарядных устройств вымпел

Сильные и слабые стороны

Есть несколько причин, по которым домашние водители предпочитают заряжать аккумулятор именно с помощью зарядного устройства производства компании Orion.

Давайте начнем с положительных характеристик. Есть и такие:

Что касается недостатков, то здесь все относительно. В старых моделях можно найти много недостатков, поскольку они многое потеряли в плане функциональности и возможностей по сравнению с новыми версиями зарядных устройств. Но это еще одна причина купить современное автоматическое зарядное устройство.

Наиболее существенным недостатком является широкое распространение подделок на российском рынке. Из-за этого страдают не только автомобилисты, но и сама компания «Орион».

Обзор устройства

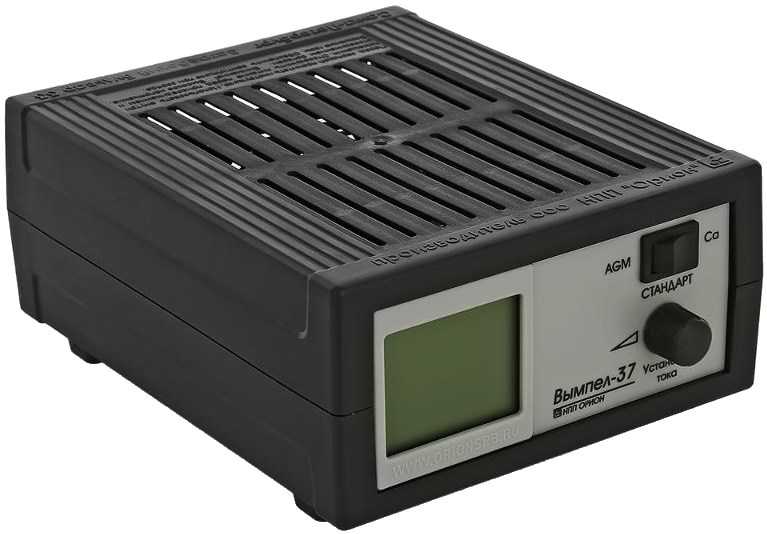

Конструкция зарядного устройства Орион Вымпел 37 достаточно ординарна. Изделие состоит из пластмассового корпуса, в каком для обеспечения циркуляции воздуха имеются отверстия вентиляции. На фронтальной панели прибора размещаются последующие элементы индикации и регулировки:

• Жидкокристаллический экран.
• Переключатель напряжения.
• Регулятор силы тока.

Сегментный ЖК-дисплей позволяет держать под контролем в режиме реального времени уровень зарядного тока и напряжения. При помощи ручки расположенной в правой части устройства можно точно установить силу тока, а благодаря наличию трёхпозиционного переключателя устанавливается напряжение, подаваемое на клеммы АКБ. Зависимо от типа заряжаемой батареи также от режима работы устройства, можно установить значение напряжение в 14,1 В, 14,8 В либо 16 В.

• ЖК экран, на котором отображается: Напряжение, Ток, Время заряда, Процента заряда, Отданное количество А/ч, Предупреждения о перегреве либо переполюсовке.
• Трехпозиционный переключатель режима заряда:14,1 В. Для 12 вольтовых AGM, GEL, EFB, тяговых, лодочных и Deep Cycle аккумуляторов.14,8 В. Для 12 вольтовых WET АКБ (всех тех, у каких водянистый электролит).16 В. Для зарядки 12 вольтовых батарей в ручном режиме (рекомендован только для профессионалов).
• Регулятор силы заряда тока в Амперах.

С обратной стороны ЗУ Орион Вымпел 37 имеет довольно емкий отсек, куда помещаются провода, подключаемые к аккумулятору и сетевой шнур. Кабель питания оснащается универсальной штепсельной вилкой, а проводники, подключаемые к аккумулятору – комфортными зажимами типа «крокодил».

Обзор устройства Орион Вымпел 265

Зарядное устройство Орион Вымпел 265 является полностью автоматическим, поэтому единственным элементом регулировки является ручка переменного резистора, которая установлена на передней панели. С помощью неё можно изменять силу тока на клеммах от 0,4 до 7,0 Ампер. Индикация этого параметра осуществляется с помощью амперметра с механической шкалой, который располагается справа от элемента регулировки.

На передней панели также располагаются красный и зелёный светодиоды. Индикатор зелёного цвета горит сразу после подключения устройства к электрической сети, красный – включается только в том случае, если произошёл перегрев электронного блока ЗУ.

Прибор обладает небольшим весом и очень компактным корпусом. Благодаря наличию полости, предназначенной для размещения контактных проводов и сетевого шнура, хранить «Вымпел 265» очень удобно.

Как правильно зарядить аккумулятор зарядным устройством Вымпел

Обилие ЗУ и ПЗУ в автомагазинах заставляет автовладельцев решать непростую, как им кажется, проблему: как выбрать лучшую модель.

Многие опытные автолюбители, эксперты отрасли рекомендуют отдать предпочтение автомобильным зарядным устройствам Вымпел питерской компании Орион. Они просты в эксплуатации, надёжны и долговечны.

Не составит труда для владельца ЗУ выполнить зарядку аккумулятора таким прибором.

Однако нужно заметить, что покупать необходимо такую модель, которая поможет зарядить АКБ, установленную в машине её владельца.

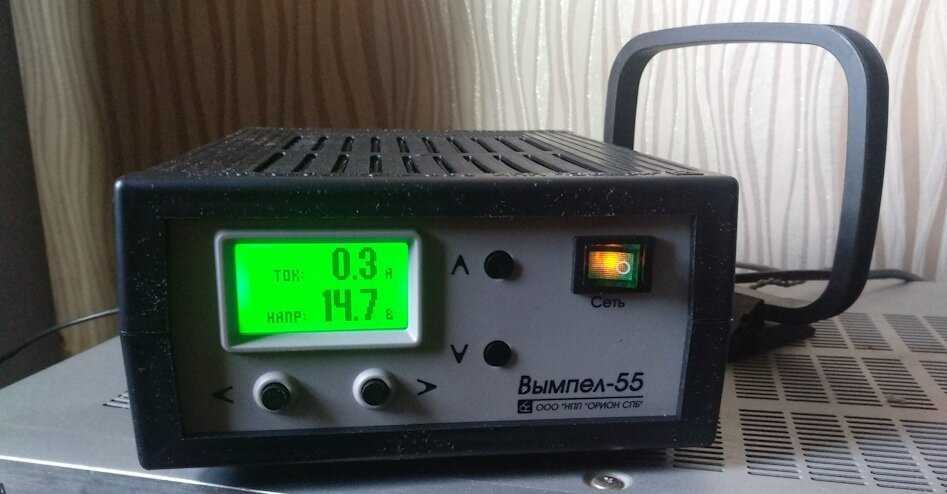

Например, для кальциевых батарей подойдут модель Вымпел 55 или 30. Информация в нашем обзоре поможет определиться с выбором зарядного устройства.

Заряд АКБ производится в автоматическом либо ручном режимах. Первый вариант отличается более простым исполнением.

Такую операцию следует производить следующим образом:

1. Подключается зарядное устройство Вымпел к аккумуляторной батарее согласно правилам безопасности, изложенным в инструкции. Вначале присоединяются плюсовой провод, затем – минусовой. Ручка регулировки силой тока при этом должна быть на нуле. После этого прибор включается в бытовую электросеть 220 В.
2. Выставляется при помощи переключателя диапазонов режим 14,8 В или 16 В – для АКБ, сделанных по технологии Ca/Ca.
3. Выставляется величина зарядного тока, обычно она равно 10% от ёмкости аккумулятора.
4. Начинается процесс зарядки, по мере накопления заряда показатель силы тока будет снижаться и достигнет нуля в конце процесса.
5. Процедура закончилась, прибор отключается.

Ручная настройка

Данный устройство позволяет автовладельцу без помощи других избрать наибольший порог тока до 20 А, что делает вероятным внедрение устройства с аккумуляторами большой емкости (до 200Ач). В процессе устройство автоматом его скорректирует по мере скопления заряда в АКБ и роста напряжения. При выборе напряжения юзеру этого устройства доступно три запрограммированных порога: 14,1В, 14,8В и 16В (для 12 В кальциевых батарей). Подбор нужного порога напряжения на выходе находится в зависимости от типа применяемой в автомобиле аккумуляторной батареи. Данная модель подходит для восстановления и неопасного заряда последующих типов АКБ: WET (сурьма), EFB, AGM, GEL(Long Life, Deep-Cycle) и «тяговых» АКБ. Устройство работает от сети наружного питания 220В.

УСТРОЙСТВО ЗУ ВЫМПЕЛ-57

Конструктивно ЗУ выполнено в пластмассовом корпусе, имеющем жалюзи для вентиляции.

На передней панели расположены:

1 — Сегментный ЖК индикатор

2 — Ручка установки силы зарядного тока

3 — Ручка установки величины зарядного напряжения.

Сетевой шнур и выходные провода с зажимами уложены в задний отсек корпуса.

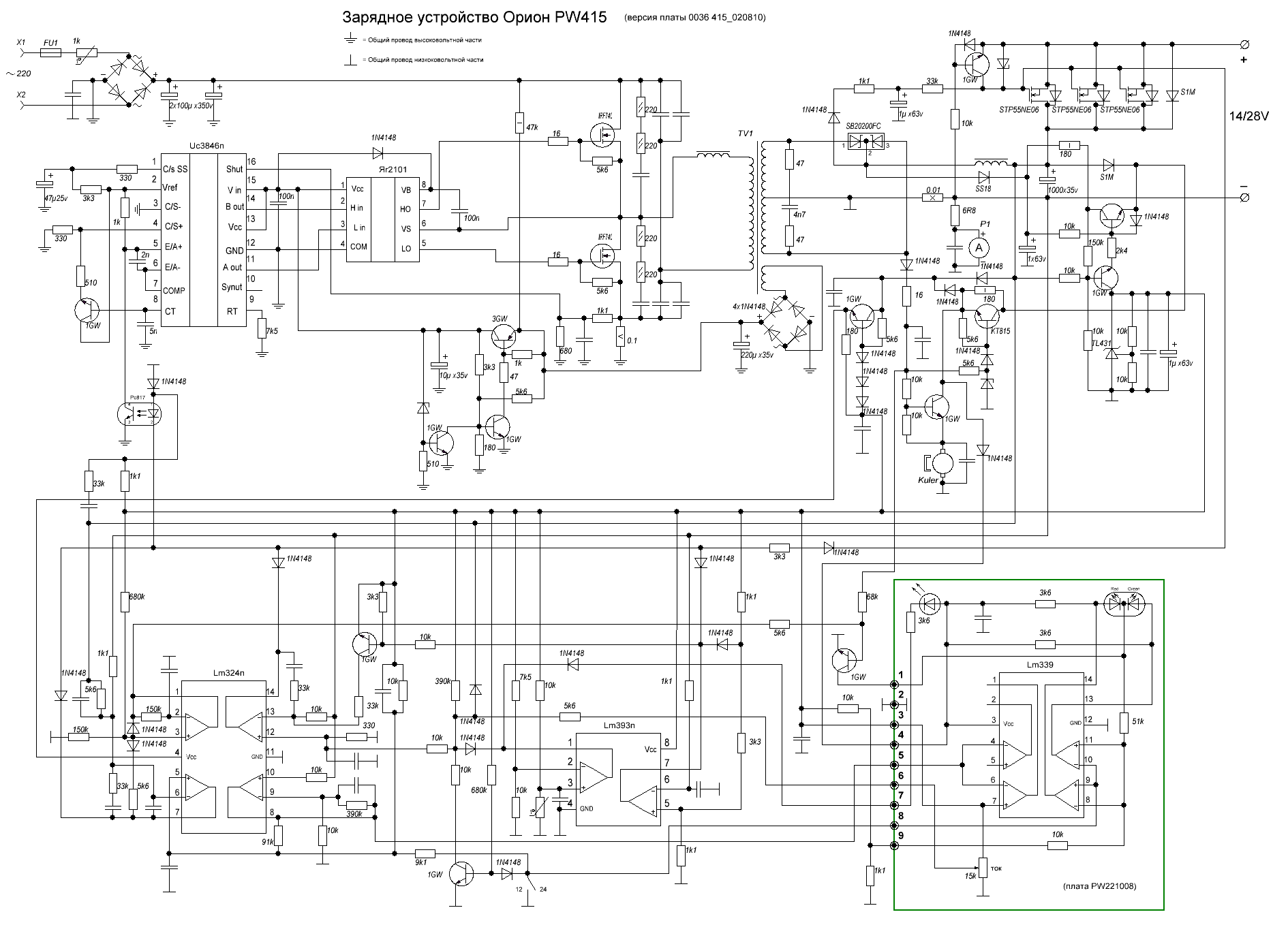

Электронная схема зарядного устройства представляет собой
высоковольтный высокочастотный преобразователь с широтно-импульсной модуляцией, со схемой управления, содержащей две цепи обратной связи по выходному току и напряжению.
Такое построение силовой части обеспечивает высокий КПД в широком диапазоне питающих напряжений, практически идеальные выходные характеристики генератора тока и генератора напряжения, надёжную гальваническую развязку, а также высокие удельные массогабаритные и мощностные характеристики.

Для индикации протекающего зарядного тока используется цифровой ЖК индикатор. Для защиты силовой части от перегрева применены микровентилятор и схема ограничения выходного тока. Эта схема автоматически уменьшает выходной ток при повышении температуры внутри корпуса выше нормы. При этом ручная
регулировка силы тока не позволяет выставить ток, больший, чем задаёт схема ограничения. При восстановлении нормального температурного режима диапазон ручной регулировки восстанавливается.

ЗУ имеет защиту от переполюсовки, она реализована во внутренней электронной схеме.

..

Заряд в автоматическом режиме

Для автоматического заряда необходимо при помощи кнопок со стрелками выбрать необходимый профиль и алгоритм, установить соответствующие используемой батарее значения напряжения и тока заряда и включить устройство в сеть. По окончании заряда устройство либо отключит АКБ, либо перейдет в режим дозаряда малым током.

Есть возможность выбора любого из пяти алгоритмов у установкой значений тока и напряжения для каждого из них.

Существует возможность оперативного переключения между предустановленными профилями. Для использования режима десульфатации (циклический заряд) параллельно аккумулятору необходимо

Перед началом зарядки требуется:

1. Подключить устройство к сети переменного тока;
2. Установить необходимые параметры заряда.
3. Отключить ЗУ от сети.
4. Подключить заряжаемую батарей к клеммам устройства, соблюдая полярность.
5. Включить ЗУ.

Лучшие сетевые зарядные устройства для смартфона

Устройство, которое позволяет зарядить смартфон от розетки — проверенный и понятный вариант. Однако при выборе лучшего зарядного устройства для смартфона тоже есть важные критерии:

Совсем не обязательно для каждого гаджета приобретать отдельное ЗУ: можно просто купить адаптер с несколькими портами. Такие девайсы обычно автоматически определяют входной ток и напряжение и равномерно заряжают все подключенные смартфоны.

5Baseus Bojure Series Dual-USB

Стоимость

7

Производительность

9

Дизайн

8

Надежность

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.3Оценка

Плюсы

• Защита от перегрева
• Подходит для устройств с быстрой зарядкой

Минусы

Высокая стоимость

Легкий и компактный зарядный адаптер предлагает одновременно заряжать сразу два устройства, подключив их к портам USB. Устройство автоматически идентифицирует напряжение и ток оборудования, чтобы защитить и гаджеты, и себя от поломок.

Аксессуар поддерживает технологию быстрой зарядки QC 3.0, поэтому совместимо с большинством современных телефонов на iOS, Android или Windows.

4Rombica NEO ZQ1 Quick

Стоимость

8

Производительность

9

Дизайн

10

Надежность

10

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

9.3Оценка

Плюсы

• Можно подключить к любой розетке даже заграницей
• Поддерживает быструю зарядку

Минусы

Нет кабеля в комплекте

Если интересно, какой зарядкой лучше заряжать одновременно только один телефон, то аксессуар от Rombica — то, что нужно. Для подключения предусмотрен один порт USB 2.0, но сам кабель в комплекте не поставляется.

Устройство способно подключаться к розеткам с напряжением от 100 до 240 В. Выходное напряжение достигает 6 В и 2,4 А. Адаптер поддерживает технологию Quick Charge 3.0 и совместимо с современными смартфонами.

3Qumo 23714

Стоимость

8

Производительность

10

Дизайн

10

Надежность

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

9.3Оценка

Плюсы

• Три порта для подключения
• Можно зарядить смартфон до 70% за 30 минут

Минусы

Рассчитан на устройства с процессором Qualcomm или Samsung

Универсальное зарядное устройство рассчитано сразу на три смартфона или планшета — именно столько портов USB 2.0 здесь имеется. Сам производитель заявляет, что даже если «занять» одновременно все три разъема, то все гаджеты будут заряжаться одинаково быстро. Этому способствует поддержка технологии Quick Charge третьего поколения.

Максимальный выходной ток может достигать 2,4 А, а напряжение — вплоть до 12 В. Этого вполне достаточно даже для «прожорливых» аппаратов.

2Ugreen Quick Charge 3.0 (2 Ports)

Стоимость

8

Производительность

9

Дизайн

10

Надежность

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

9.0Оценка

Плюсы

Возможность подобрать для каждого устройства подходящее напряжение

Минусы

Порты USB Type-A

Адаптер с евровилкой обладает мощностью в 36 Ватт, которой с лихвой хватает для заряда сразу двух устройств. Правда, порты здесь немного устаревшие — USB Type-A, поэтому при заказе адаптера следует внимательно осмотреть имеющийся переходник.

Как и большинство моделей, зарядное устройство от Ugreen поддерживает технологию быстрой зарядки Quick Charge третьего поколения. С таким адаптером многие смартфоны наполнят свои аккумуляторы всего за 1 час.

1AUKEY PA-T11

Стоимость

7

Производительность

10

Дизайн

9

Надежность

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.8Оценка

Плюсы

• Шесть портов
• Индикатор состояния
• Поддержка QC 3.0

Минусы

Высокая цена

Модель отличается немалой стоимостью, однако цена в 3000 рублей вполне оправдана. Во-первых, девайс позволяет подключить сразу шесть гаджетов. Во-вторых, комплектация включает в себя не просто ЗУ, но и кабель подключения, и полуметровый переходник USB Type-C.

Поддерживается фирменная технология AiPower, которая позволяет устройству автоматически выбирать напряжение и силу тока для каждого подключенного девайса.

Свежие комментарии

Добавлено Эта схема автоматически уменьшает выходной ток при повышении температуры внутри корпуса выше нормы. Она и была причиной дефекта. Есть возможность выбора любого из пяти алгоритмов у установкой значений тока и напряжения для каждого из них.
Поэтому такие действия рекомендуется выполнять только опытным электрикам и автолюбителям, хорошо знакомыми с принципом работы аккумуляторов. После чего в обязательном порядке требуется замена куллера системы охлаждения, так как если его не заменить несмотря на выставленную температуру прибор перегреется и выйдет из строя.
Но вот решил сделать такое приобретение после того, как в одно не очень прекрасное посленовогоднее зимнее утро машина не завелась… Нет, само утро было вполне себе хорошее — светило солнышко… поскрипывал снежок… : После танцев с бубном замерив напряжение на севшем аккумуляторе увидел 11 вольт.
Дети должны находиться под контролем для недопущения игры с прибором. Перед подключением прибора к сети убедитесь в целостности отсутствии повреждений изоляции сетевого шнура.
Решил ещё подзарядить и для начала выставить алгоритм зарядки — вилку в сеть в сетевой фильтр выключатель в положение сеть и Более сложные работы, связанные с разборкой корпуса З.

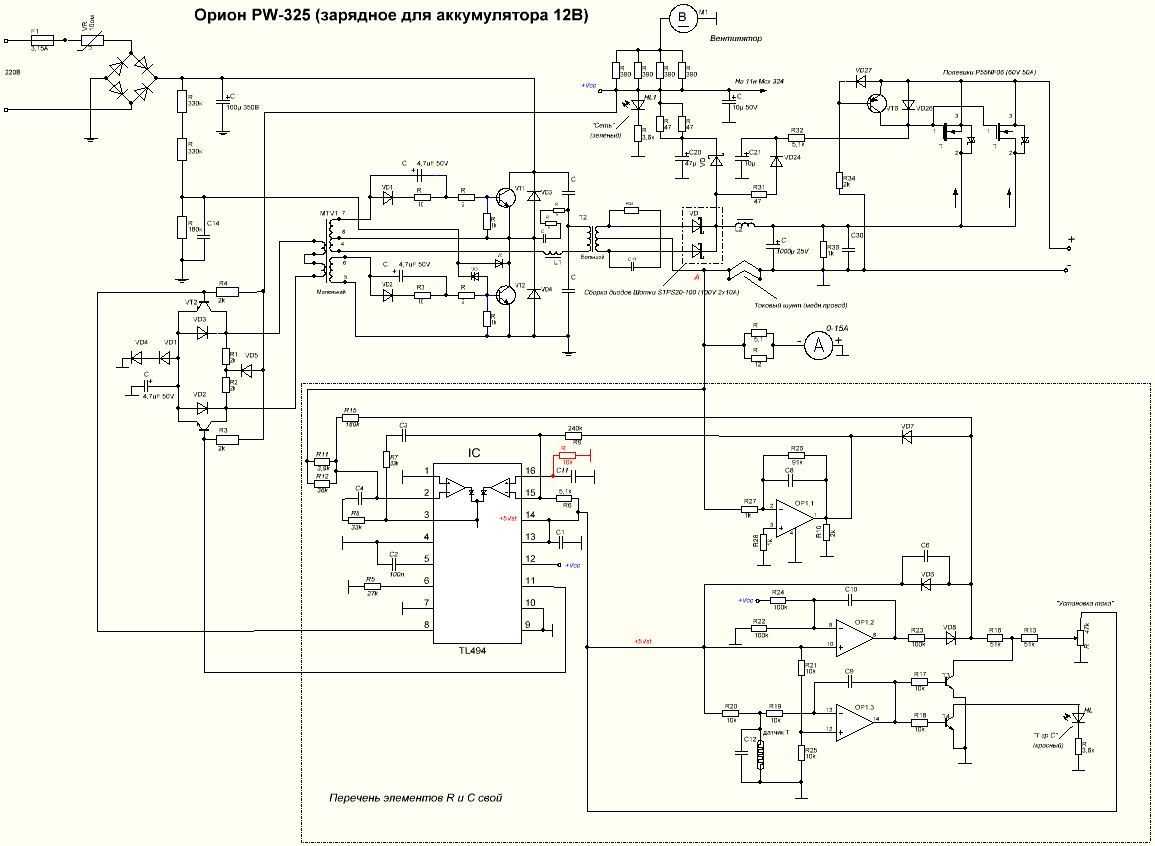

Сгорел мой вымпел практически сразу без нагрузки даже. Как я уже сказал, в отрисованной схеме возможны ошибки
В автоматическом режиме устройство контролирует и ограничивает напряжение на заряжаемой А.

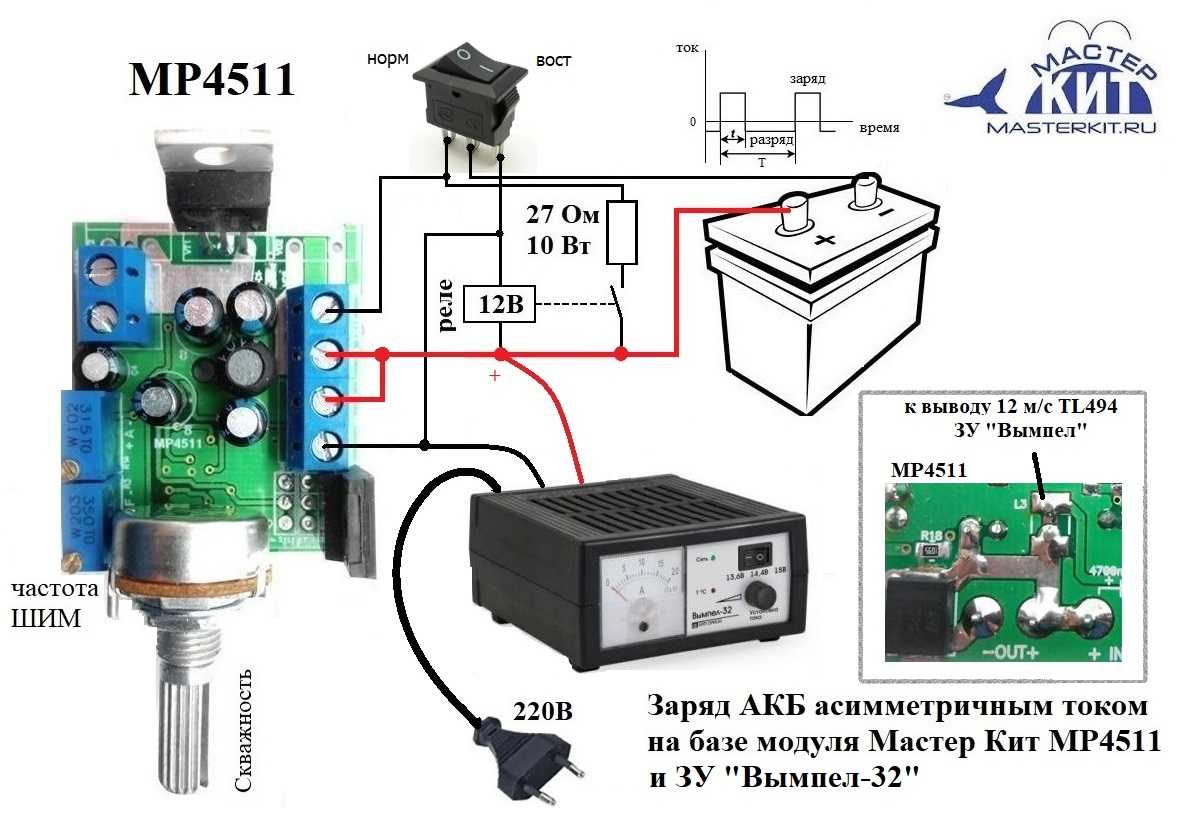

Восстанавливаем автомобильный аккумулятор, режимом десульфатации, при помощи Вымпел 55

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изделие соответствует требованиям нормативных документов: ГОСТ IEC 60335-2-29-2012; ГОСТ 30805.14.1-2013; ГОСТ 30805.14.2-2013; ГОСТ 30804.3.2-2013; ГОСТ 30804.3.3-2013 и имеет Сертификат соответствия Таможенного Союза ЕАЭС KG 417/KLIA.027.RU.02.00172 от 24.06.22.

Гарантийный срок эксплуатации устройства 12 месяцев со дня продажи.

Претензии к качеству работы устройства не принимаются и гарантийный ремонт не производится в случаях, если:
отсутствует гарантийный талон
присутствуют механические повреждения прибора
нарушена целостность заводской пломбы
неисправность вызвана неправильной эксплуатацией прибора
не сохранен товарный вид устройства, имеются загрязнения, а также следы любых других внешних воздействий

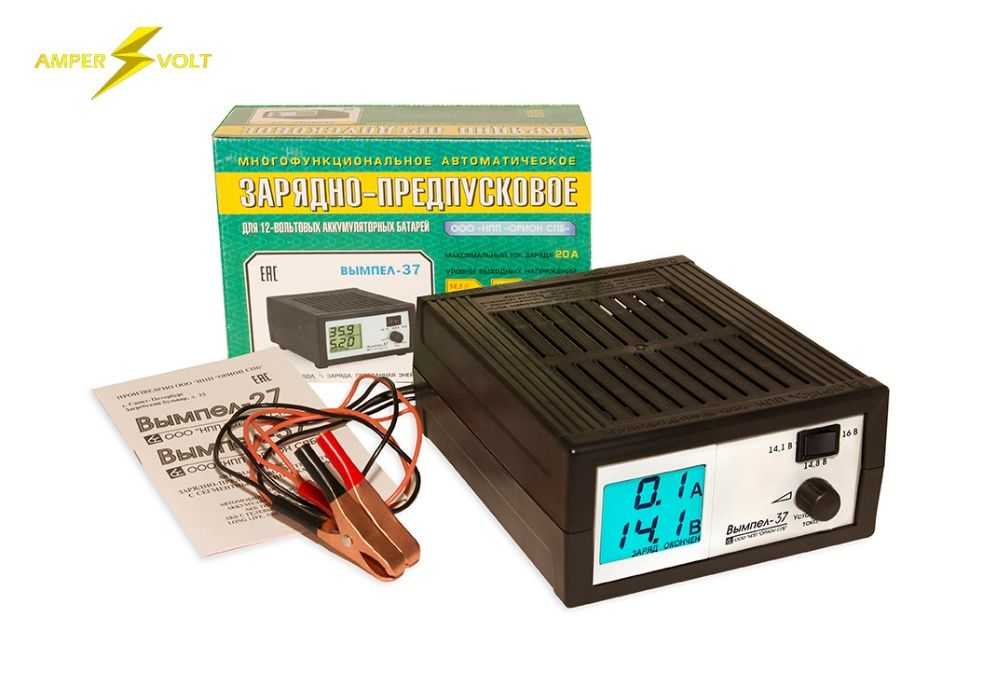

Зарядка АКБ зарядным устройством ОРИОН Вымпел-37

Производителем предусмотрена регенерация заряда двумя способами: автоматическим и неавтоматическим (все зависит от первоначальной настройки).

Автоматический режим

Для использования автоматического способа необходимо выполнить следующие действия:

1. Подключить зарядное устройство ОРИОН Вымпел-37 в сеть 220 В.
2. Ориентируясь на рекомендованное значение для АКБ, выбрать необходимое положение на переключателе напряжения на самом зарядном устройстве.
3. Аналогично — с переключателем силы тока.
4. Отключить устройство от сети.
5. Придерживаясь полярности, соединить кабели с клеммами.
6. Снова включить в сеть.
7. После того как источник питания зарядится, устройство будет автоматически переключено в состояние генерирования наименьшего показателя тока.

Неавтоматический режим

Для использования зарядного устройства ОРИОН Вымпел-37 в неавтоматическом способе необходимо выполнить все вышеперечисленные действия в автоматическом режиме. Отличие заключается в пунктах 2, 3, и 7.

Пункт 3

Показатель силы тока выбирается из расчета не больше 10% от емкости АКБ. Например, если емкость 80А/ч, то регулятор силы надо установить на отметке 8 Ампер.
