Надписи на автоматических выключателях

электромаркировка

Маркировка для щита на радость тех, кого не устраивает типовая — закажите индивидуальное изготовление самоклеящейся маркировки для электрощита типографским способом, включая нарезку и доставку. Или сделайте её самостоятельно

Почему маркировку заказывают в основном владельцы щитов, а не электрики? Ответ Потому что вашему электрику маркировка не нужна. Он видит щит изнутри, ориентируясь по схеме и номерам. Электрики, кого заботит качество изделия в период эксплуатации, всегда делают маркировку для владельца щита и его семьи.

Электромаркировка — для ответственных электриков!

Расшифровка маркировки

При покупке модульного прибора защиты стоит оценивать не только марку и внешний вид. Важную роль играют характеристики автомата. Для этого нужно разбираться в информации, которую несёт в себе маркировка автоматических выключателей. Она включает:

бренд;
модель;
артикул;
класс токоограничения;
ток отключения;
время-токовую характеристику;
номинальный ток и напряжение;
схему подключения.

Бренд, модель и токовая характеристика

Начинается маркировка с названия фирмы изготовителя, которое наносится на верхнюю часть корпуса. Самые известные — Schneider Electric, ABB, Hager и IEK. Они давно остаются лидерами продаж на рынке, так как выпускают продукцию высокого качества.

Линейная серия выключателя зачастую означает серию прибора в линейке изготовителя, выполняется она цифрами и буквами. К примеру, SH200 — это серия устройств от ABB, а Acti9 — представляет Schneider Electric.

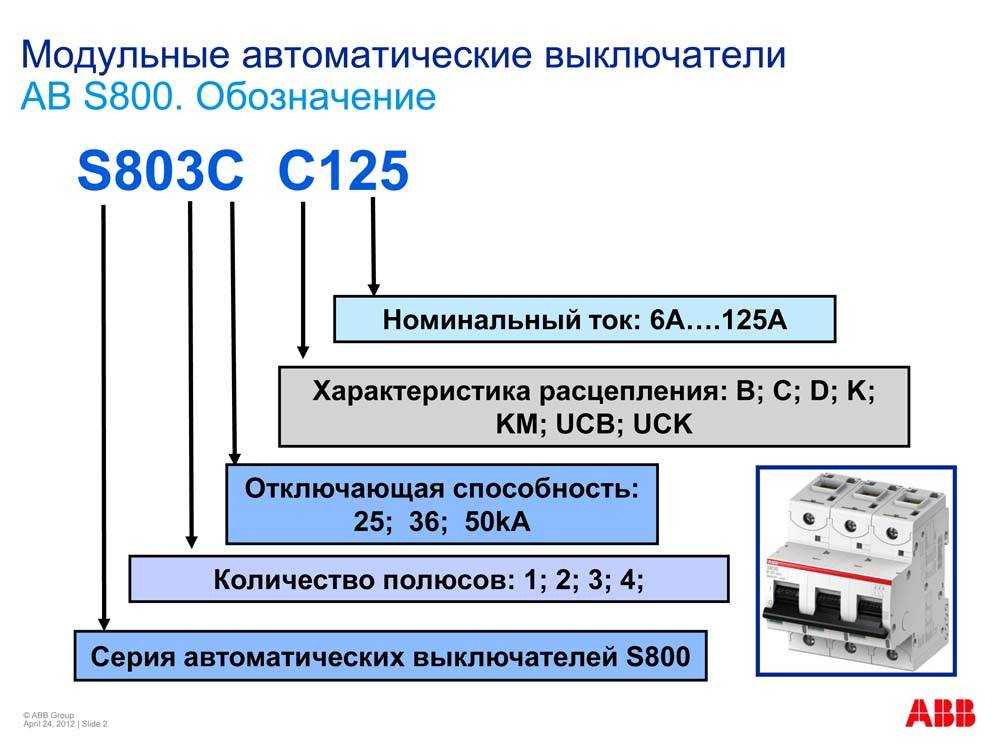

По модели можно определить цену и технические характеристики. S200, к примеру, рассчитан на замыкание до 6 кА и более дорогой, чем модель SH200 (до 4,5 кА).

Существует пять видов время-токовых свойств выключателя, наносятся они латинскими буквами B, C, D, K и Z. Широко распространены первые 3 характеристики. В случаях сильной нагрузки и активного применения электроники нужны «K» и «Z».

Самая подходящая характеристика для защиты проводки в быту — C. Узкопрофильные выключатели типа B и D устанавливаются редко, в основном, по заказу.

Номинальный ток и напряжение

Цифра, идущая после букв, означает номинал выключателя — это максимальный проходящий ток, при котором автомат не отключается. Указывается он для t +30 С. К примеру, устройство с номинальным током 15 А выдержит такую нагрузку до 30 С, если же t поднимется выше, то прибор сработает при меньшем токе.

При перегрузке сети, когда ток превышает номинальный на 15—50%, срабатывает тепловой расцепитель прибора.

При возникновении КЗ в сети появляется сверхток и автомат срабатывает за 0,015 с. Если же автомат неисправен, изоляция может начать плавиться, что чревато воспламенением.

Под время-токовой характеристикой в Вольтах обозначено напряжение (переменное/постоянное) с номинальным значением. Этот показатель определяет тип сети, в которой может использоваться автомат. Например, 230/400 V значит, что напряжение трёхфазной сети равно 400 V, а однофазной — 230 V.

Ток отключения и класс токоограничения

Максимальный ток КЗ, который проходит через устройство и не выводит его из строя, называется номинальным током отключения. Значение предельных токов для модульных выключателей бывает 4500 А, 6000 А и 1000 А.

Ниже наносится класс токоограничения. Сверхтоки опасны выделением энергии, что приводит к плавлению проводки. Выключатель срабатывает тогда, когда ток КЗ максимален. Но чтобы набрать этот максимум, должно пройти время. Чем оно больше, тем сильнее нанесённый оборудованию и проводке ущерб.

Токоограничитель ускоряет время отключение автомата, это не позволяет току короткого замыкания достичь своего пика. Классы токоограничения наносятся в квадрат. Чем больше цифра, тем скорее сработает выключатель:

Ограничение для первого класса составляет больше 10 мс. При этом классе нет маркировки на корпусе автомата.
Время второго класса — от 6 мс до 10 мс.
Третий класс срабатывает быстрее всех — 2−6 мс.

Подключение и артикул

Бывает, что на производстве в маркировку автоматов включают схему для подключения. Она состоит из цепи, расцепителей и контактов.

Маркировка 1 и 2 на однополюсных выключателях означает верхний и нижний контакт. К 1 подключается питающий провод, нагрузка — к 2. На двухполюсных автоматах цифры 1/3 означают верхний контакт, 2/4 — нижний.

Ещё возле схемы иногда встречается маркировка N, указывающая на клемму, к которой нужно подключать нулевой проводник

Важно такое обозначение в том случае, когда отсутствует расцепитель

Найти любую модель выключателя в каталоге торговой точки поможет артикул. Такая информация может быть нанесена с разных сторон прибора.

Маркировка электрических автоматов поможет подобрать наиболее подходящий прибор для жилого помещения. Однако стоит учитывать не только технические характеристики, но и эксплуатационные особенности автомата. Ведь понимание условий эксплуатации не только предотвратит поломки, но и увеличит безопасность работы с электроприборами в доме.

Обозначения типов коробок

Существует несколько типов автоматических коробок передач, обозначаемых различными аббревиатурами. В мануале к автомобилю приводится тип применяемой в нем АКПП, и знание основных обозначений коробки автомата поможет определить ее, при необходимости.

CVT – Continuous Variable Transmission, в обиходе называемая просто «вариатором».

Это одна из технологий, обеспечивающих бесступенчатую смену передач. Коробки эти отличаются плавностью работы, но надежность их считается чуть ниже «классических» автоматов.

DSG, или Direct Shift Gearbox.

Это преселективная роботизированная КПП с двумя сцеплениями от разработчиков из группы VAG. Построена на базе «механики» с электронным модулем управления и осуществляющими смену передач сервоприводами.

AT – общее название автоматических коробок передач. Часто под этим обозначением коробки-автомата скрывается классическая гидромеханическая конструкция, надежная и проверенная временем.
MTA – роботизированная КП, или «робот».

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

Демонстрация значения одной из характеристик автоматов на видео

Наверное, нет сегодня такого человека, который бы не знал, что такое автомат (автоматический выключатель), для чего он устанавливается в распределительном щите квартиры или дома. Но не многие знают, по каким критериям его надо подбирать. То есть, что является основной его качественной и долгосрочной работы. Поэтому тема этой статьи: «автоматические выключатели – технические характеристики». Именно по ним можно подобрать автомат для электрической сети вашего дома. Но тут встает вопрос, сколько технических характеристик влияют на его работу, какие из них главные, а какие второстепенные? Давайте разбираться.

Маркировка для электрощита: немного о принципах

Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.

Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.

Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей

Важно чтобы электрощит был доступен всем членам семьи

Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.

Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?

Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений. Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.)

Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).

Трехфазные дифавтоматы

Надежный трехфазный дифавтомат является устройством для обеспечения безопасности электрических сетей, которые проложены на промышленных предприятиях, в офисных помещениях, муниципальных учреждениях и в частных домах. Его установка позволяет решить сразу две проблемы. Первая заключается в защите от коротких замыканий, а вторая – в обеспечении безопасности здоровья людей и домашних животных. Для выбора такого защитного прибора следует заранее выявить его характеристики.

В нашей компании вы можете трехфазный дифференциальный автомат, предназначенный для решения целого ряда задач. Во-первых, вы экономите место для установки систем распредщитка. Дело в том, что без него придется монтировать автоматический выключатель и УЗО. Во-вторых, благодаря ему, вы добьетесь максимально эффективной защиты электрического оборудования, да и собственного жилья, от коротких замыканий и перегрузок электросети. Для того чтобы правильно выбрать и купить 3-фазный дифавтомат, следует знать номинальное напряжение и фазность электрической сети. Кроме того, важен параметр токового номинала. Мы даем гарантию на всю продукцию, которую реализует наша компания.

Просмотр в виде
Таблица
Список

Дифференциальный автоматический выключатель АД-2(4)(S) серии EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.

Дифференциальный автоматический выключатель АД-32 серии EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.Особое отличие дифференциальных автоматов EKF – в наличии.

Отключающая способность

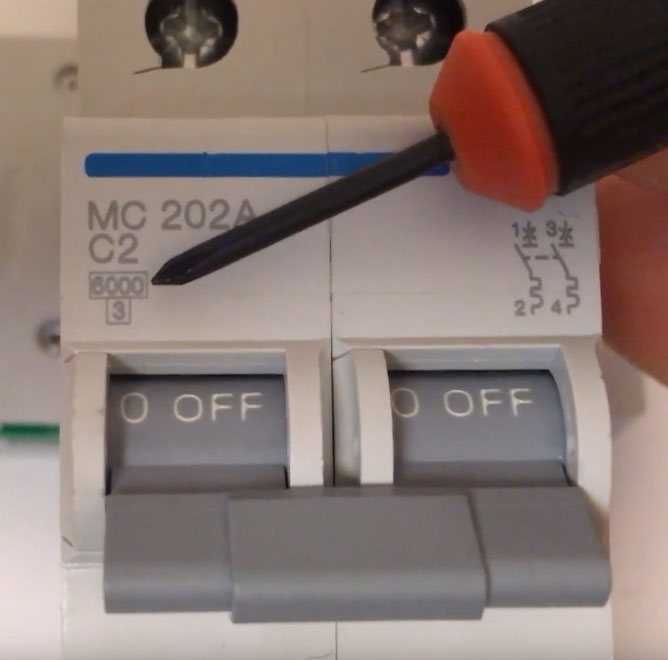

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Наибольшая отключающая способность

А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.

Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.

Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.

Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.

Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.

Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.

Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:

пожар и выгорание корпуса

ненормальный гул при последующем включении, если автомат все таки «выжил»

неселективная работа или спекание контактов

Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.

Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?

Скачать

Для тех, кто интересуется темой глубже и основательней, выкладываю ГОСТ, в котором подробно расписаны все характеристики и терминология касательно автоматических выключателей.

В данный момент ГОСТ Р 50345-99 (МЭК 60898-95) (Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения) не действует, вместо него введен ГОСТ Р 50345-2010 (МЭК 60898-1:2003) (Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока). Его и выкладываю для скачивания:

• ГОСТ Р 50345-2010 / ГОСТ Р 50345-2010 (МЭК 60898-1:2003) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока. Настоящий стандарт распространяется на воздушные автоматические выключатели (далее — выключатели) для переменного тока для работы при частоте 50 или 60 Гц на номинальное напряжение (между фазами) не более 440 В, номинальный ток не более 125 А и номинальную отключающую способность не более 25000 А., pdf, 1.89 MB, скачан: 769 раз./

• Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения / Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения: Справочное пособие. В справочном пособии изложены требования ГОСТ Р 50345-99 (МЭК 60898-95) к автоматическим выключателям бытового назначения, предназначенным для защиты от сверхтока, рассмотрена конструкция автоматических выключателей, даны характеристики и приведена их классификация. Разбираются ошибки, которые частично исправлены в новой версии ГОСТ Р 50345-2010, pdf, 7.17 MB, скачан: 701 раз./

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

C
при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

D
в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Z
в 2-3 раза

Актуально в схемах с электронными устройствами.

K
в 8-12 раз

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А

Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

Селективность

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

Технические параметры.
Надежность производителя.

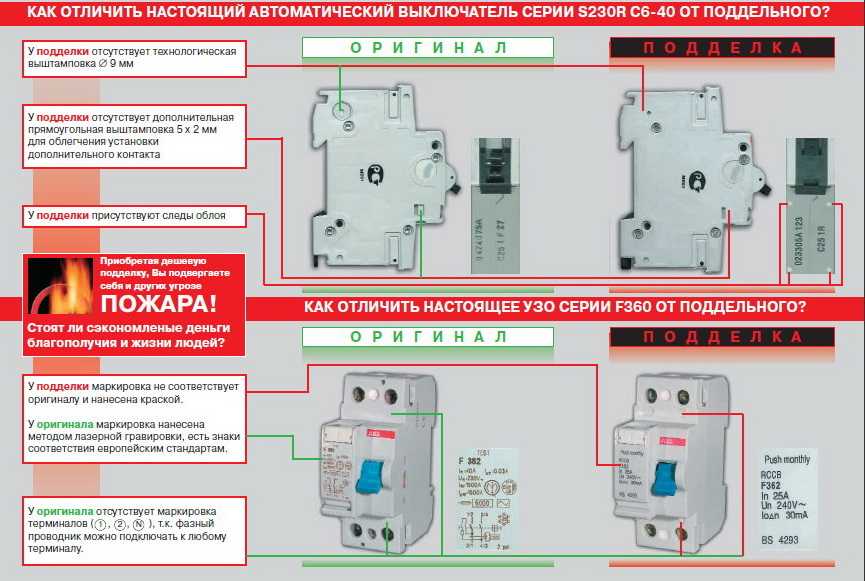

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

Читать также: Таймер 555 принцип работы

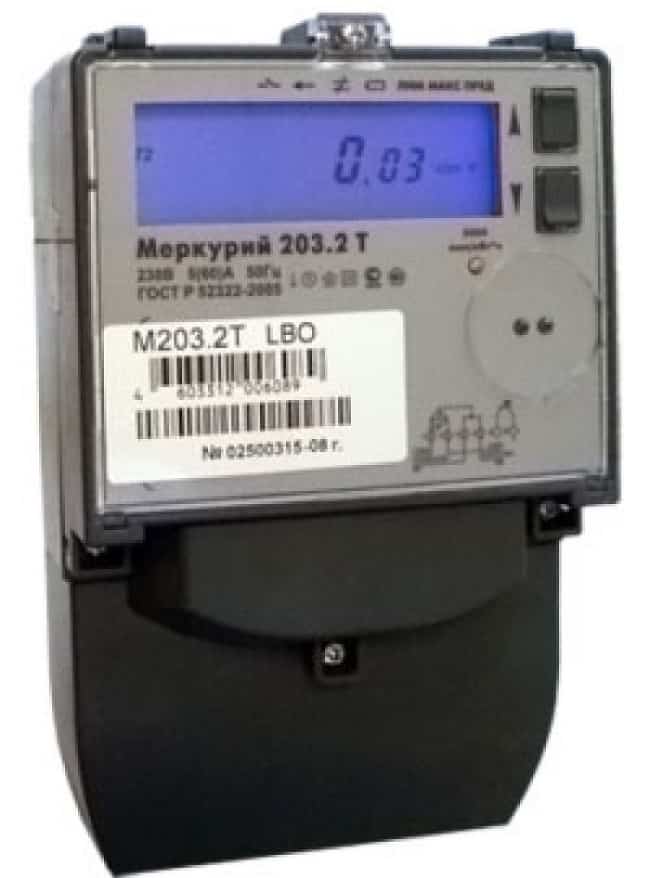

Многотарифный счетчик Меркурий 203.2Т

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

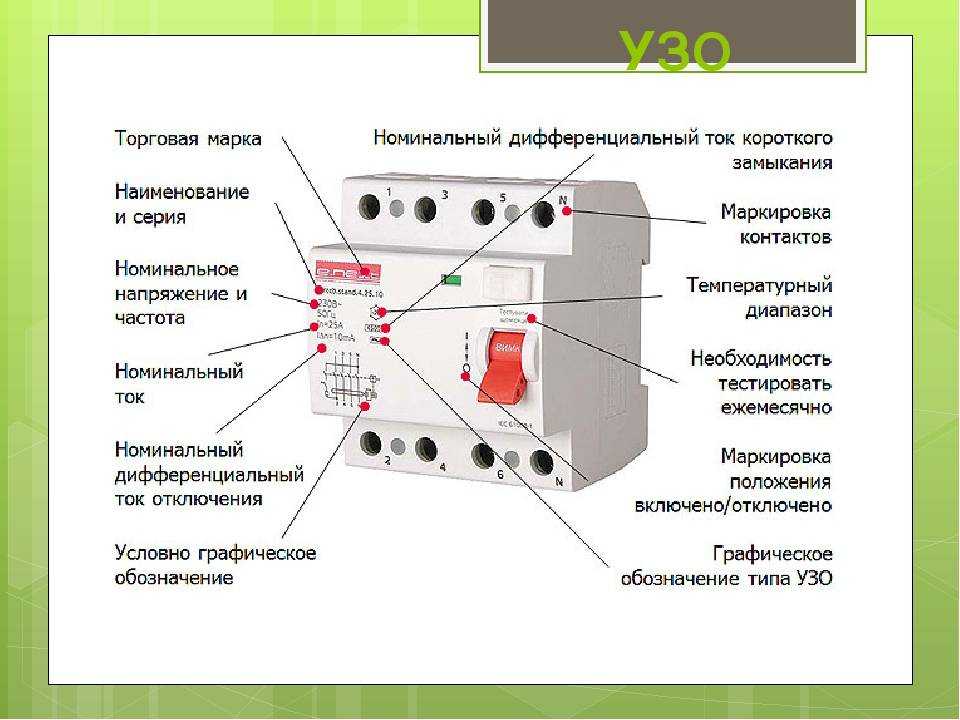

С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

необходимо произвести замену устройства;
следует подобрать новый автомат в связи с появлением дополнительного контура;
требуется сравнить номинальную токовую нагрузку линии и выключателя;
нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания.

Автоматические выключатели: маркировка и обозначения

Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.

Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.

Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.

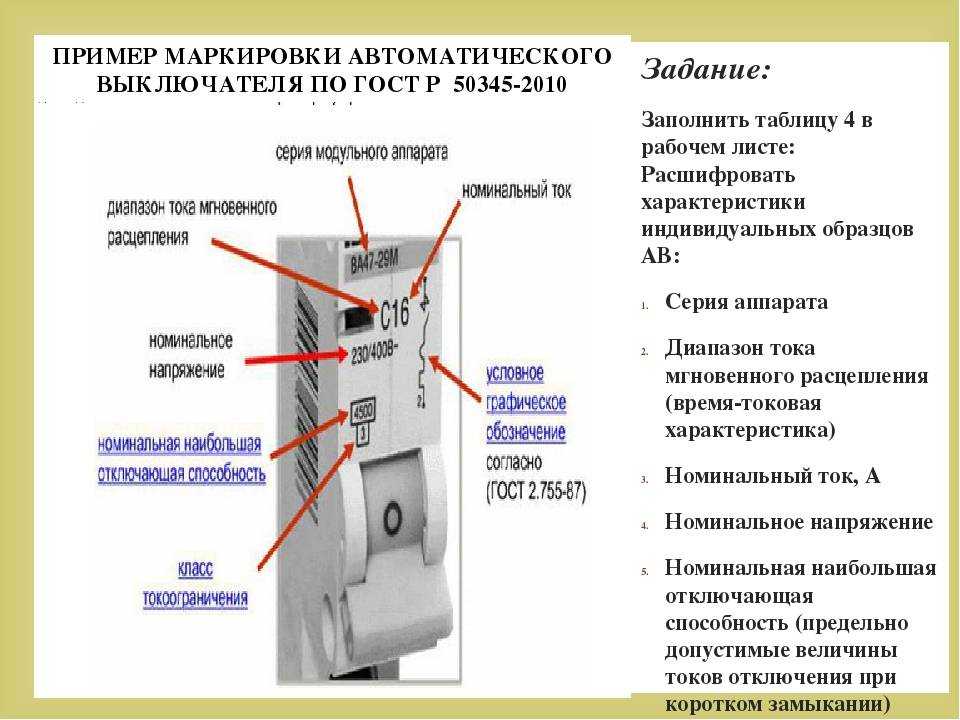

Маркировка автоматических выключателей читается на корпусе сверху вниз.

Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.

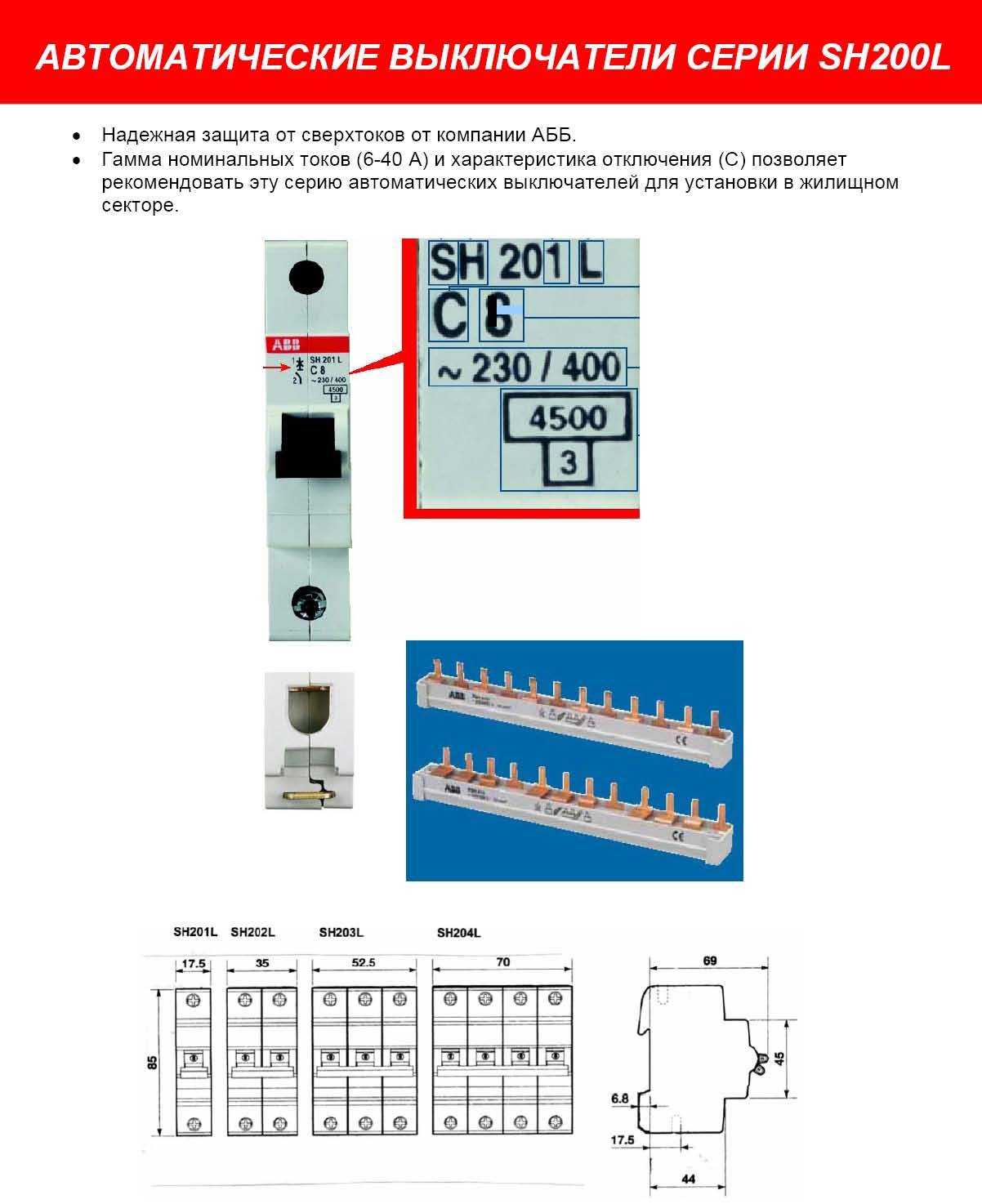

Номер серии или каталога (серии S200У, SH200 компании ABB).
Время-токовая характеристика (А, В, С) и номинал в амперах (Iном.).
Номинальное напряжение.
Предельно допустимые величины токов отключения при к. з.
Класс токоограничения.
Артикул производителя, по которому можно найти данный тип автомата по каталогу.

На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.

Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.

Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.
