Отличие pz от ph

Что такое бита, принцип работы

Битой называют специальную насадку на ручные и механические инструменты для завинчивания шурупов, саморезов, гвоздей, винтов, анкеров и т.д.: всё это именуют общим понятием метизы. Под ручным инструментом подразумевается отвертка, под механическим – шуруповерт, дрель, винтоверт. Один конец биты закрепляется в инструменте, а второй непосредственно крутит метиз. Наконечники насадок выполнены так, что повторяют пазы крепежных деталей. За счет этого метизу придается крутящий момент, обеспечивающий легкое вкручивание. О разновидностях бит по типам наконечника, материалу изготовления и другим параметрам и пойдет речь дальше.

Два вида крестовых бит

PH – расшифровывается как Phillips. Имеет форму в виде обычного креста. Хорошая задумка. Практически нет минусов. Впервые была разработана инженерами компании Phillips.

PZ – расшифровывается как Pozidrive. Имеет форму в виде креста с характерными насечками между граней.

Бита Ph более универсальна. Ей можно закрутить и Ph саморез и Pz. Единственное, что в саморезе Pz она болтается. Потому как имеет меньшую полноту.

Битой Pz можно крутить только Pz, в Ph она не лезет и срывает грани.

Маркировка бит

На каждой бите есть маркировка. Либо наклеена наклейка, либо пробито прессом значение для какого самореза она подходит. То есть тот самый Ph или Pz и его размерность 1, 2, 3. Про размеры чуть ниже.

Величина бит

Длина бит бывает 25 мм, 50 мм, 70 мм, 90 мм, 120 мм, 160 мм, 200 мм.

Но кроме, длины, они отличаются еще и номерами. Биты Ph маркируются, как Ph 1, Ph 2, Ph 3. Бита Pz бывает : Pz 1, Pz 2, Pz 3.

Как правило, размеры меньше, чем Ph 1 и Pz 1 не применяются. Саморезов под них нет.

Они могут использоваться где-нибудь в радиотехнике, электронике. Также нет бит больше Ph 3 и Pz 3. Более крупные саморезы имеют другие виды бит, например, звезду либо шестигранник.

Зачем саморезу своя бита?

Бита или отвертка должны подходить под саморез. Кстати, на отвертках последнее время тоже указывается под какие саморезы она подходит.

Почему же так важно подобрать правильную биту?

Во-первых, используя неподходящий инструмент, вы постоянно срываете крестовое отверстие в саморезе. Что в дальнейшем затрудняет выкручивание крепежа.

Во-вторых, вы вытираете грани на самой бите. Тем самым быстро приводя ее в негодность.

Продолжу тему отверток! ))

Безопасные отвертки для работ под напряжением

Безопасная отвертка электрика бывает двух видов: изолирующая и изолированная.

Изолирующие приборы произведены из изоляционного сырья, иногда у них бывают вставки, сделанные из металла.

Изолированные приборы – изолирующий слой наносится на поверхность, сделанную из металла с целью ликвидации поражения человека электрическим током.

При производстве работ под опасным напряжением применяются инструменты, которые должны отвечать ряду требований. Отвертка электрика должна иметь рукоятку, покрытую влагостойким, изоляционным и крепким веществом.

Все изолирующие элементы должны быть гладкими, не иметь трещинок, выступов и сколов. Также покрытие ручки должно тесно соприкасаться с частями прибора и целиком изолировать те элементы, которые содержатся в руках электромонтера при производстве работы. Ручка отвертки имеет держатель и длину около 10 см.

У этого вида отверток должен быть покрыт стержень по всей длине изолирующим слоем. Для работы с таким инструментами диэлектрические перчатки не понадобятся, но все меры по электробезопасности необходимо выполнять.

Изолирующий слой не должен сниматься. Требуется, чтобы он заканчивался на дистанции не более 10 мм от окончания жала.

Рекомендации по выбору бит для работы

Рынок насадок, предназначенных для оснащения шуруповерта, заполнен продукцией различной по своему качеству и от разных фирм. По этой причине актуален вопрос: каких производителей продукцию лучше приобретать комплектом, а каких по отдельности? Правильность выбора в этом случае определяет не только время пользования купленными битами, но и оказывает влияние на срок службы используемого электроинструмента, а также сказывается на качестве производимых работ.

Советы по приобретению штучных изделий

Для поштучного приобретения специалисты рекомендуют продукцию бренда Whirl Power (WP). Ее легко отличить от аналогов по наличию фирменной наклейки зеленого цвета. Большую популярность и авторитет изделия этой компании заслужили благодаря своим хорошим магнитным свойствам, а также значительной твердости, увеличивающей время эксплуатации за счет медленного износа. Насадки без проблем вставляются в патрон, не выпадая из него при наклоне электроинструмента вниз. Магнитные биты хорошо удерживают металлические крепежные элементы — это позволяет с удобством выполнять рабочие операции в труднодоступных местах.

Для практического использования пользуются популярностью следующие размеры бит от Whirl Power:

• 25 мм;
• 50 мм;
• 75 мм;
• 90 мм.

Также широко применяются длинные насадочные части размером 150 мм.

Для работы с большинством разновидностей крепежных деталей применяют стандартные модели WP2. Если требуется выполнять операции с декоративными модификациями саморезов, то используют наконечники для шуруповерта WP1. Рабочие части оснащены насечками, которые повышают их устойчивость к износу.

Практически не уступает Whirl Power по популярности среди покупателей продукция фирмы Bosch, которая традиционно поставляет на рынок высококачественный электроинструмент. Качественность насадок для шуруповертов от данного бренда подчеркивается также их высокой ценой. При этом особой популярностью пользуются изделия с покрытием из титана, маркируемые с помощью желтого цвета. Основным материалом для их изготовления служат хромованадиевый, вольфраммолибденовый либо хромомолибденовый сплавы. В качестве защитного покрытия насадочных рабочих частей используют кроме титана также карбид вольфрама, алмаз или никель.

Более дешевыми конкурентами фирмы Bosch являются метизы от компании DeWALT. Их отличительная черта – высокая степень прочности к ударным воздействиям. Ими можно регулярно пользоваться в течение продолжительного времени. Чтобы пользоваться в быту, подойдут также метизы от Magna. При аккуратной работе они способны прослужить долгий срок.

Если нужно купить оснастку под определенную разновидность крепежа, то рекомендуется брать с собой его образец. Это позволит подобрать оптимальный вариант наконечника, примерив его к шляпке до приобретения.

Популярные комплекты насадок

Выбрать биты для шуруповерта можно в одном комплекте. В магазинах представлено много готовых подборок метизов, упакованных в удобные для хранения и использования коробки. В таких кейсах каждый элемент располагают на отдельном месте, указывая при этом рядом его размер.

Среди конкурентов выделяются своим отличным качеством профессиональные комплекты насадок от компаний Hitachi и Kraftool. Они содержат метизы всех стандартных размеров, используемых в различных сферах практической деятельности.

Если покупать набор качественных метизов, то такая покупка обойдется дешевле, чем поштучное приобретение аналогичного товара. Закупка комплекта, позволяя сэкономить денежные средства, является очень удобной при осуществлении профессиональной деятельности.

Несмотря на большое разнообразие форм рабочих наконечников для шуруповерта и различия в материале, из которого они изготовлены, в любом случае следует выбирать качественную оснастку. Приобретение продукции от известных брендов, хорошо зарекомендовавших себя на протяжении уже многих лет, является правильным решением для профессиональной деятельности и при больших регулярных объемах выполняемых работ. Такие изделия прослужат очень долго, способствуя эффективному выполнению трудовых задач. Низкокачественные, дешевые комплекты допустимо приобретать для бытового использования. Но следует учитывать, что они быстро изнашиваются, причиняя массу неудобств во время рабочего процесса.

Редко используемые разновидности бит для отверток и шуруповертов

Сейчас – про менее распространенные типы насадок:

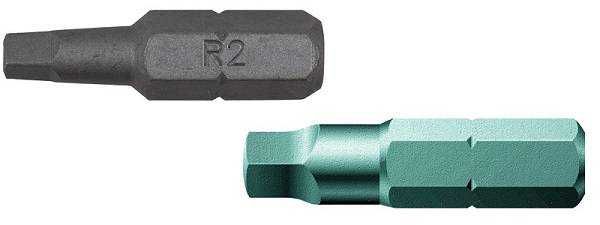

1. С квадратным шлицем. Маркировка R, означает Robertson. В домашних ремонтах не применяется, назначение – узкоспециализированные работы.
2. Четырехгранная. Типоразмеры – 0, 1, 2, 3. Есть два вида: классическая и удлиненная, 5-7 см.
3. Антивандальная типа Spanner Head. Маркировка SP. У этой насадки также есть другие названия: змеиный глаз, головка под вилочный ключ. На ее конце два параллельных штырька с кругом в основании.

Антивандальная

1. С плоским вилочным шлицем. Маркировка GR, стандарты размеров – GR4, 6, 8, 10. Насадки сделаны из прочной высококачественной стали, долго служат. Помимо стандартной, есть удлиненная модель, 5-10 см.
2. С тремя лопастями. Маркировка TW, полностью – Tri-Wing. Наконечник оборудован тремя прямыми лопастями. Применяется такой элемент, в основном, в электронике, космонавтике. Типоразмеры – TW1, 2, 3, 4, 5, 6.

Трехлопастная

1. С четырьмя лопастями. Маркировка TS, полностью – Torq-Set. Аналог предыдущего типа, только лопастей на одну больше. Размеры – от 4 до 10.

Бита с четырьмя лопастями

Реже всего встречаются насадки типа:

• Pin-on-Hex – шестигранный шлиц со стержнем посередине;
• TR – звездочка со стержнем в центре;
• Triple Square – многозубчатый шлиц;
• Polydrive – похожа на звездочку с 6 тупыми квадратными концами;
• One-way или CL – две четверти круга: одна – снизу слева, другая – справа вверху, или примыкают друг к другу углами;

Вид насадки CL

• восьми- и двенадцатигранник в виде звездочки;
• 12-конечная звездочка;
• шлиц Бристоль в виде шестеренки.

Основные и редкие виды

Особенности, размеры и где применяется

Применяется Pz в основном при сборке мебели и в строительстве.

В машинном производстве или металлообработке он не так распространен. Объясняется это тем, что из-за большей глубины, крепеж для позидрайва должен иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.

Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.

При этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.

Наиболее часто встречаемые номера — это 1, 2 и 3. Как Ph, так и Pz.

Самый ходовой из них — это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, чаще всего изнашивается.

Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: «Мне, пожалуйста, набор бит позидрайв два.»

Дилетанты и не профессионалы обычно их называют «двойной плюсик»! Будьте грамотны в таких казалось бы мелких, но важных вопросах.

Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.

Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).

Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.

Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Как правило, это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph1.

В таком крепеже кончик биты уже упирается в насечку, а края биты еще нет. В итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу же примерять биту с головкой крепежа.

Рекомендации по выбору

Профессиональные электрики рекомендуют придерживаться нескольких особенностей по подбору инструмента.

Они заключаются в следующем:

• Удобство. Чтобы не возникло нюансов в проведении электромонтажных манипуляции рекомендуется заранее оценить форму рукояти и вес всего изделия;
• Точная маркировка. Данные критерии указывают на надежность оборудования в ходе его эксплуатации;
• Отсутствие каких-либо повреждений на изоляционном слое;
• Биты для наконечников не должны создавать люфт при смене насадки;
• Отзывы о модели. Перед покупкой рекомендуется оценить все преимущества и недостатки каждой модели. Отзывы от реальных покупателей помогут избежать возможных ошибок при выборе инструмента.

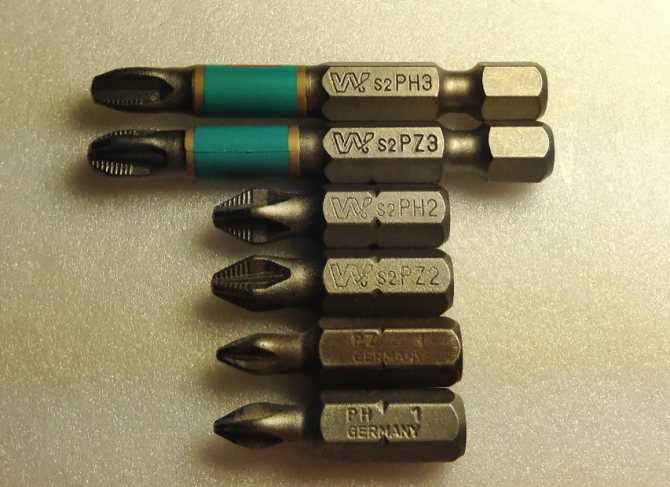

Чем отличаются отвертки с битой PH и PZ

Большинство мастеров знают, что шурупы отличаются по величине головки и для каждого размера необходима отдельная отвёртка, но не все понимают отличие биты PH от PZ и поэтому не могут выбрать необходимый инструмент.

Есть два типа профиля наконечников крестовых отвёрток и бит для шуруповёрта. Самое главное, чем отличается бита PZ от PH — это профилем граней наконечника отвёртки:

• Phillips (сокращенно PH). Это первый вид такого инструмента. В головке винта имеются два паза, перпендикулярных друг другу. Из-за особенностей конструкции площадь контакта отвёртки и шурупа небольшая, что повышает опасность повреждения прорези и инструмента.
• Pozidriv (сокращенно PZ). Бита «позидрив» имеет дополнительные насечки на гранях и изменённый угол заточки жала. Профиль «Pozidriv» является усовершенствованным профилем «Philips» и требует меньших усилий для удержания отвёртки в головке самореза.

В какой-то степени эти инструменты являются взаимозаменяемыми и битой PZ можно открутить шуруп PH и наоборот, но у такого подхода к выбору отвёртки есть один недостаток. Бита несоответствующего типа входит в шлиц болта неплотно, что повышает опасность повреждения крепежей и инструмента. Уменьшаются так же производительность труда и усилие закручивания.

Поэтому важно, чтобы профиль наконечника отвёртки соответствовал профилю шлица шурупа. Отличить их можно по внешнему виду:

1. PH — на головке винта есть только две прорези, расположенные перпендикулярно. На битах имеются буквы РН.
2. PZ — кроме основных шлицев на головке шурупа имеются дополнительные насечки. На бите имеются буквы PZ, дополнительные насечки и другой угол заточки наконечника.

Маркировка на отвёртках наносится на стержне и (или) рукоятке. Например, надпись PZ1x80mm указывает на следующие параметры:

• PZ — профиль наконечника «позидрив»;
• 1 — размер наконечника первый;
• 80 mm — длина стержня 80мм.

Для использования в домашних условиях обычно достаточно иметь биты PZ и PH «1» и «2» размера, всего 4 штуки. При изготовлении мебели к ним можно добавить шестигранную биту НЕХ 4мм.

Информация! Некоторые «специалисты» для закручивания болтов с крестовым шлицем используют плоскую отвёртку. Такой подход почти наверняка приведёт к срыву шлица и порче наконечника.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто выскальзывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов.

Естественно, Генри Филлипс в состязании победил

После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса

Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты	1	2	3	4
Диаметр резьбы, мм	менее 2,0	2,1 — 3,0	3,1 — 5,0	5,1 — 7,0	более 7,1

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

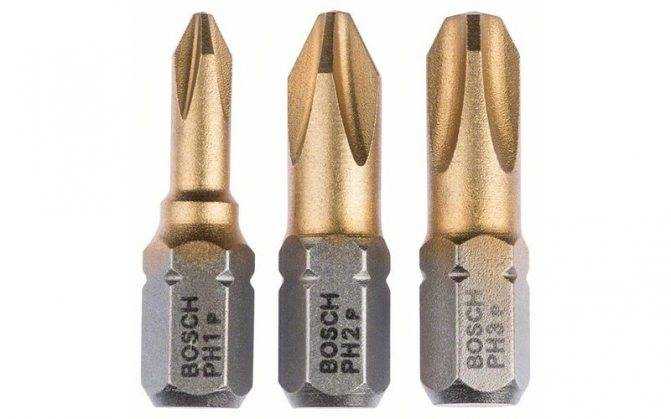

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Главные отличия шлица PZ

Профиль РН был единственным крестообразным профилем, пока в1966 году компания Phillips не усовершенствовала его, создав шлицы и наконечники Pz (Pozidriv).

Он имеет ряд отличий от профиля РН:

• В углах, образованных пересечением прорезей шлица, имеются ещё 4 небольших прорези, соответствующие аналогичным граням биты. Это необходимо для лучшей центровки отвёртки в головке шурупа.
• В РН отдельные грани не одинаковой толщины по длине и становятся тоньше к концу биты. Это сделано для того, что бы при слишком большом усилии затягивания наконечник «выскакивал» из шлицов и не обрывал головку самореза. В битах PZ грани параллельны по всей длине, что делает фиксацию отвёртки в шурупе более надёжной, а усилие закручивания должно ограничиваться регулятору крутящего момента патроном шуруповёрта.
• Биты РН имеют угол заточки 55°, в отличие от немного более острых PZ, заточенных под углом 50°.

Фактически, главное, чем отличается бита PZ от PH — это усилие зажима. Головка шурупа PZ имеет бОльшие размеры и позволяет затягивать соответствующей битой с бОльшим усилием, что является достоинством при изготовлении мебели. Поэтому этот профиль используется, в основном, в мебельном производстве.

При сборке металлоконструкциях чаще применяются винты РН, с меньшим размером головок и усилием затягивания. Для увеличения площади прижатия дополнительно используются шайбы, а при необходимости увеличить усилие прижатия винты и отвёртки заменяются болтами и ключами.

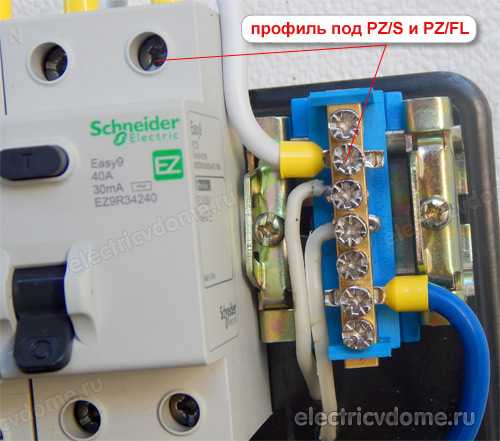

Отвертка со шлицом PZ/S и PZ/FL для автоматов

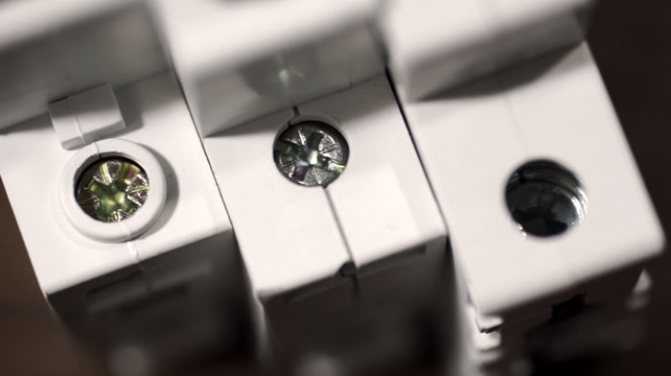

Практикующие электромонтёры знают, что подключение проводов к электроприборам малой и средней мощности производится при помощи винтов Pz +/- или Ph +/-. Эти элементы имеют двойной шлиц — крестовый и плоский.

В связи с появлением этих винтов производители инструмента начали выпуск отверток электрика, имеющих наконечники Pz/fl или Pz/s для автоматических выключателей и Ph/fl или Ph/s для пускателей, клеммников и другой аппаратуры.

Информация! Раньше этот профиль не был стандартизирован, поэтому производился под разными названиями — Fl и S.

Размер биты зависит от аппаратуры:

• подключение проводов к розеткам и выключателям производится при помощи первого номера;
• клеммы модульных автоматов и некоторых типов пускателей зажимаются вторым номером.

Винты в этих устройствах допускается зажимать не только крестовой, но и плоской отвёрткой. Это позволяет открутить крепление даже при сорванном шлице. Но максимальное усилие зажима подключаемых проводов достигается при использовании комбинированной отвертки Pz/Fl или Pz/Sl.

Такие отвёртки необходимо выбирать только известных производителей. У инструмента плохого качества может отколоться край наконечника, который входит в плоскую прорезь шлица и если плоский наконечник можно заточить заново, то крестовую отвёртку придётся выбросить.

При закручивании винтов и шурупов инструментом с неправильным профилем приводит к ускоренному износу наконечника. Причём, если использование отвёртки PH с болтами PZ является условно-допустимым, то попытки открутить винт PH битой PZ гарантированно приведёт к негативному результату.

Это связано с тем, что дополнительные грани не дадут наконечнику войти в шлиц полностью и зацепление будет происходить только концом инструмента.

Похожие материалы на сайте:

• Какие бывают типы отверток
• Перевод ампер в ватты — таблица
• Как померить напряжение мультиметром

Характеристики материала и покрытие бит

Немаловажной составляющей при выборе той или иной биты является материал, из которого она изготовлена, а также покрытие, способное противостоять разным воздействиям. На строительном рынке можно встретить биты разных производителей, имеющие широкий ценовой диапазон

Долговечность и удобство работы с битой зависит от маркировки стали, используемой для их производства.

Наверное самыми распр остраненными считаются биты с маркировкой стали Cr-v (хром — ванадий), так же встречаются биты из хром — молибденовой стали и др. Помимо самого состава стали на некоторые биты наносится защитное покрытие. Производители соревнуются в борьбе за потребителя и все больше новых технологий используется при производстве бит. Так, например, бита, имеющая никелевое покрытие, поверх которого нанесено второе химическое соединение из карбид вольфрама, имеет повышенную коррозионную стойкость за счет никелевого слоя. А карбид вольфрама являющися внешней оболочкой, усиливает прочность биты, что увеличивает ее срок службы даже по сравнению с битой с алмазным покрытием. Существуют биты с титановым покрытием, которое придает бите повышенную твердость и сопротивление коррозии. Очень часто, особенно в недорогих наборах, встречаются биты, прочность стали которых вызывает большое сомнение. Такой биты обычно хватает для заворачивания нескольких саморезов, после чего грани ее срываются и бита становится бесполезной. Низкая цена на биту не всегда является индикатором плохого качества, на строительном рынке можно встретить и достойные экземпляры по достаточно демократичным ценам. постоянный адрес статьи — https://stroimasterskaya.ru/articles/443

Показать еще статьи из рубрики — Ручной инструмент

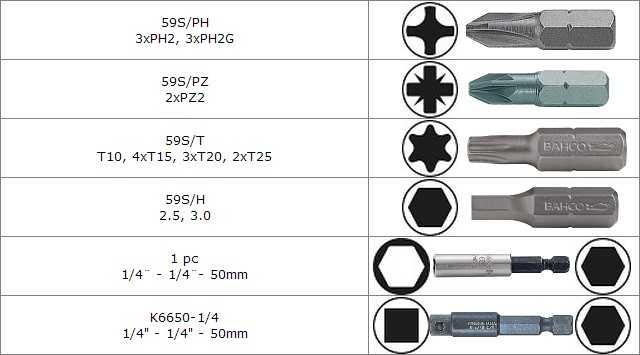

Виды бит

Оснастка для шуруповерта состоит из следующих принадлежностей:

• магнитных или обычных бит и держателей под них (удлинителей);
• сверл.

Бита представляет собой стержень с шестью гранями, с одной стороны которого расположен рабочий профиль, а другой его конец предназначен для фиксации в патроне электроинструмента либо в держателе. Эта специальная насадка по размеру должна соответствовать типу крепежа (самореза, шурупа, винта, болта и других).

Сверла для шуруповерта представляют отдельную категорию оснастки. Их берут от обычных (безударных) дрелей. При этом максимальный диаметр сверл ограничивается наибольшим сечением хвостовой части, которую способен зажать патрон инструмента.

Существующие виды бит различаются формой своей рабочей части. По этому признаку выделяют такие группы данной оснастки:

• основную (стандартную), в состав которой входят прямые, крестообразные, шестигранные наконечники, а также в форме звездочки и под болты;
• специальную, например, биты, оснащенные пружинными фиксаторами, ограничительными упорами (предназначены для прикручивания листов гипсокартона), трехгранные;
• комбинированную, в которой насадки оснащены двумя рабочими частями различной формы либо размера.

Удлинители для бит делятся на две разновидности:

• магнитные, удерживающие вставленную насадку за счет силы магнитного поля;
• пружинные, в которых хвостовая часть фиксируется жестко.

Стандартная оснастка

Стандартные насадки входят в состав любого набора, они используются в работе наиболее часто. Самыми первыми из всего многообразия оснастки появились прямые (шлицевые) биты. Этот классический вариант предназначен для работы с шурупами либо винтами, имеющими прямой надрез. Маркируется шлицевая оснастка буквой S (от слова slot), рядом с которой ставится цифра. Число обозначает ширину шлица, находящуюся в пределах 3-9 мм. Толщина наконечника не указывается, но стандартное ее значение лежит в диапазоне от 0,5 до 1,6 мм. Маркировка, располагаемая на хвостовике, также содержит указание на материал, из которого изготовлена оснастка.

Есть шлицевые биты с золотистым покрытием из нитрида титана. Тогда маркировка содержит обозначение TIN. При этом ширина наконечников с титановым покрытием может быть от 4,5 до 6,% мм, а толщина – 0,6-1,2 мм.

Встречаются удлиненные насадки шлицевого типа. Они бывают длиной 5-10 см.

Крестообразные (крестовые) биты разделяются на две группы:

Ph (от фирмы Philips) – универсальный тип длиной от 2,5 до 15 см (существуют также 30 см гибкие держатели), с рабочей частью из четырех диагональных ребер;

PZ (Pozidrive) — это оснастка разной длины, оснащенная кроме 4 основных ребер, еще четырьмя дополнительными.

Оснастка Philips имеет четыре типоразмера: от Ph-0 до Ph-3. Цифра соответствует наружному диаметру крепежного элемента.

Насадки Pozidrive бывают следующих размеров:

• PZ0 используются для работы с шурупами до 2,5 мм диаметром;
• PZ1 — с их помощью закручивают крепеж от 2,5 до 3,5 мм;
• PZ2 предназначены для шурупов 3,5-4 мм;
• PZ3 и PZ4 позволяют работать с крупными винтами и анкерными болтами.

Крестообразная оснастка наиболее распространена по сравнению с остальными разновидностями. Она также может иметь титановое покрытие.

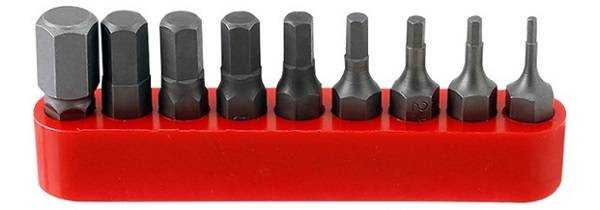

Маркировка бит шестигранной формы — буква H (от словосочетания Hex socket). Такие насадки могут быть:

классического типа, размером 1,5-10 мм;

шестигранной формы, но с внутренним отверстием (размеры их лежат в пределах 1,5-6 мм);

удлиненными, с размерами рабочей части от 3 до 8 мм и длиной 5-10 см.

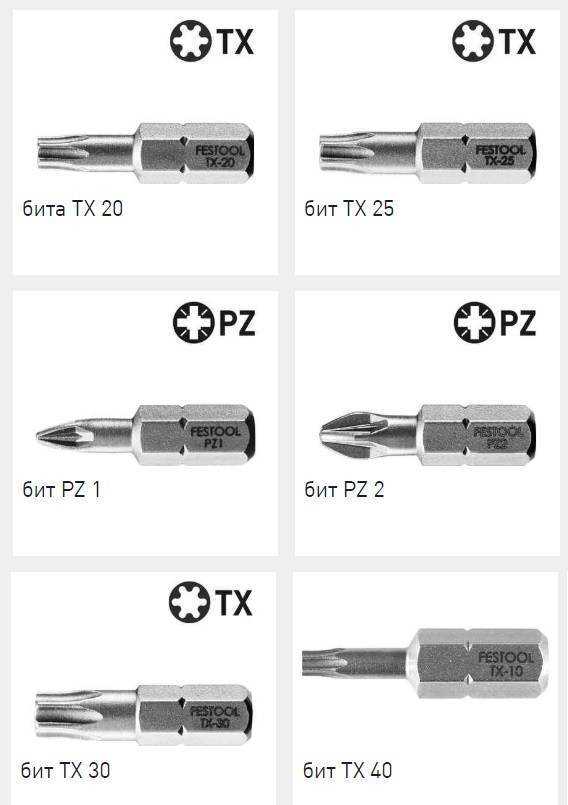

Биты-звездочки маркируются буквой Т с цифрой. Их применяют при сборке/разборке бытовой техники, а также автомобилей. Они бывают таких разновидностей:

Torx (классические), размерами Т8-Т40;

Torx Plus (лучи у них менее острые), типоразмером от Т10 до Т40;

с титановым покрытием (TIN), размерами Т10-Т40;

с внутреннем отверстием (типоразмером Т10-Т40);

удлиненные: размером от Т10 до Т40, длиной 5-10 см.

Насадки, предназначенные для закручивания либо раскручивания крепежей с шестигранной головкой (болтов, гаек), имеют размер 6-13 мм. Наиболее распространены из них восьмимиллиметровые биты.

Специальные насадки

К специальной оснастке относят следующие разновидности бит:

трехлопастные (Tri wing), типоразмеров TW0-TW5;

четырехлопастные (Torq-set, обозначаются Gr), размером 4-10 мм;

классические и удлиненные четырехгранные (Robertson square, с шлицом квадратной формы), обозначаемые буквой R;

удлиненные и классические в форме «вилки» (обозначаются Gr).

Существую также наконечники с другой специальной формой, но они применяются крайне редко.

Отвертка электрика для автоматов

Что касается электриков, то для грамотных специалистов, давно работающих в этой области, не является секретом наличие у шинок, кросс модулей, автоматов, реле и другого оборудования, специальных винтовых зажимов Pz +/- или Ph +/-

Причем именно для электриков производители начали выпускать и специальные отвертки с профилем Pz/fl или Pz/s — для автоматов.

А также Ph/fl или Ph/s — для шинок, пускателей, реле и т.д.

Обозначение у данного шлица (Fl или S) разные, потому что до недавнего времени, он не был стандартизирован. Вот его и называли кому как удобнее. Хотя суть и форма была одна и та же.

В настоящее время он стандартизирован только во Франции и США как Pz/sl и Ph/sl.

Для розеток и выключателей света, в 90% случаев нужен первый номер, а для модульных автоматов требуется уже №2.

Винтовые зажимы таких аппаратов имеют не только привычный крест с насечками характерными для Pz, но еще и широкую прорезь под плоскую отвертку.

С одной стороны их такими делают, чтобы даже те, у кого нет соответствующего инструмента, могли все закрутить обычной плоской отверткой. Либо когда рабочий шлиц уже «убит», можно было хотя бы открутить винт в последний раз, после чего вытащить провод и заменить автомат.

Но с другой стороны, если их крутить простой крестовой Pz или обычной шлицевой, то бита все равно будет проскальзывать в последний момент, не затягивая контакт с требуемым усилием.

А универсальная комбинированная отвертка Pz/Fl или Pz/Sl — самое оно! Правда с выбором производителей будьте внимательны. В сети очень много отрицательных отзывов на такие профиля.

В них в первую очередь откалывается уголок плоского шлица. Особенно в первом номере.

Использование отверток и бит с неправильно выбранным крепежом, приводит к износу как самой отвертки, так и головки винта или самореза.

При этом хуже всего получается, когда отверткой Pz пытаются закрутить Ph профиль. Соприкосновение граней в этом случае самое минимальное.

Вы гарантировано с первых оборотов, как только начнется существенная нагрузка, разобьете не только крепеж, но и испортите грани самой биты.

Виды бит и их предназначение

От формы их рабочей части зависит предназначение. Если брать биты по отдельности, это выйдет намного дороже, чем набор. Но перед этим надо убедиться в качестве насадок. Выбирают биты после того, как будут известны размеры, изучены главные отличия разновидностей и материал, из которого они изготовлены.

Биты для гаек и болтов

У этого вида бит нестандартная форма. Нет выпуклой рабочей части, есть отверстие. В ассортименте много типоразмеров. Для закручивания болтов и гаек со шляпкой большого диаметра используют шуруповерт с высокой мощностью.

С антивандальным шлицем

Мастера называют такую биту «змеиный глаз». Из-за того, что у нее есть головка, которая предназначена под вилочный ключ.

Профессиональные биты

Профессиональные виды прочные, надежные, долговечные. Для их изготовления используют металл отличного качества. Профессиональные биты имеют защитное покрытие. В комплект входит торсионная бита для ударного шуруповерта. Особенность конструкции – специальная гибкая пружина, работающая на скручивание. Торсионную биту используют при работе с очень крепкими материалами. С ее помощью можно в металле утопить саморез вместе со шляпкой.

Биты для гипсокартона

Этот вид изделия с ограничителем применяют только при работе с гипсокартонными листами. При их креплении на саморез нельзя нажимать с силой. Главное условие – при достижении ограничителем поверхности материала работу надо закончить. Иначе со шляпки шурупа будут срезаны шлицы. В результате бита для гипсокартона испортится, насечки забьются металлическими опилками.

Биты «вилка»

Изготавливаются из качественной стали, что делает их прочными. Могут иметь увеличенную длину. Бита со шлицем tri-wing – трехлопастная. Лопасти расположены под углом. Биты «вилка» используют при сборке электроники и бытовой техники.

Пружинные и магнитные

Насадки с магнитным или пружинным наконечником подходят для работы в труднодоступных местах, на потолке. Такой наконечник позволяет намагнитить и надежно закрепить биту в насечках шурупа. Во время работы насадка не соскальзывает, глубже закручивает саморез. Битой с пружинным наконечником можно работать с крепежом, находящимся в труднодоступных местах под разным углом. Она представляет собой шлиц и основу, которые для закрепления соединены гибкой пружиной.

Торсионная бита используется для ударного шуруповерта

Адаптер для бит

С ними строительные работы становятся проще. Адаптеры оснащены магнитными держателями. Выпускают изделия с внутренним фиксатором – двумя изогнутыми лапками. С адаптером можно применять стандартные насадки.

При смене шуруповерта не нужно покупать комплект бит. Хорошие изделия тоже не вечны, чтобы не приобретать новые, мастера умудряются пользованным продлить срок службы. Насадки надо закалить и заточить. Закалка поможет им дольше сохранить свою форму, заточка – восстановить поврежденные грани.
