Что такое фазоуказатель и как им пользоваться? назначение, область применения и устройство фазоуказателя (135 фото)

Инструкция по эксплуатации

Лучшим пособием, объясняющим как пользоваться фазометром, является его инструкция по эксплуатации, которая должна обязательно входить в комплектацию. Перед началом работы необходимо выполнить ряд последовательных действий

Важно первым делом убедиться, что диапазон частот соответствует метрологическим характеристикам, а также что внешние условия соответствуют рабочим. После этого уже можно собирать схему. Итак, эксплуатация фазометра должна осуществляться в следующей последовательности:

Итак, эксплуатация фазометра должна осуществляться в следующей последовательности:

Первоначально необходимо внимательно ознакомится с инструкцией по эксплуатации, прилагаемой к прибору, где можно узнать о его назначении и правилах пользования.
При помощи корректора устанавливается стрелка на отметке нулевого значения.
Нужно посмотреть, чтобы все кнопки были в положении отжатого типа.
Пробники на входе подключите к соответствующим разъёмам.
Теперь необходимо включить кнопку сети. В это момент должен загореться специальный индикатор.
Далее не следует сразу приступать к измерениям, так как прибору необходимо время для прогрева. Примерно на данную процедуру понадобиться четверть часа.
Теперь находим напряжение сигнала со стороны входа.
Нажимаем одну из кнопок в зависимости от нужного напряжения и устанавливаем необходимый диапазон частот.
После этого нажимаем «>0<» двух каналов и «+-«.
Пробники для каналов включаются в четырёхполюсный вход.
Далее переключатель для пределов ставим на положение «20».
После этого стрелку самого измерителя выставляем с применением регулятора «>0<» на нулевое положение.

Гораздо проще пользоваться цифровым фазомтером. На видео обзоре ниже наглядно показывается эксплуатация данного прибора:

Теперь вы знаете, как пользоваться фазометром и для чего нужен этот прибор. Надеемся, предоставленный материал был для вас полезным и понятным!

Наверняка вы не знаете:

Чем опасен перекос фаз в трехфазной сети
Как пользоваться фазоуказателем
Как распределить нагрузку по фазам

Как выполнить проверку?

Проверка может производиться несколькими способами. Целесообразность выбора того или другого варианта осуществляется в зависимости от параметров электрической сети и задач, которые необходимо решить. Так чередование можно узнать при помощи фазоуказателя, мегаомметра, мультиметра или по расцветке изоляции кабеля. Рассмотрите каждый из вариантов более подробно.

С помощью фазоуказателя

По принципу действия, фазоуказатель можно сравнить с обычным асинхронным двигателем. Рассмотрим в качестве примера наиболее распространенную модель фазоуказателя — ФУ-2 .

Рисунок 3: Принципиальная схема работы ФУ-2

Как видите на рисунке 3, у указателя последовательности фаз присутствуют три обмотки, которые подсоединяются к одноименным фазам в сети или устройстве. Между обмотками находится вращающийся ротор Р, который приводит в движение диск фазоуказателя Д.

На практике, после подсоединения к зажимам фазоуказателя соответствующих проводов, работник нажимает кнопку К, которая замыкает цепь обмоток. В зависимости от порядка чередования фаз, диск Д начнет вращаться по часовой или против часовой стрелки.

На самом приборе имеется стрелка, показывающая прямое чередование. Если при нажатии кнопки диск вращается в том же направлении, что и показано стрелкой, то эта трехфазная нагрузка имеет прямое чередование. Если диск начнет крутиться в противоположную от стрелки сторону, то чередование фаз обратное. Следует отметить, что этот прибор не способен определить, какая фаза на каком проводе находится, он может определить лишь порядок их чередования.

С помощью мегаомметра

Как один из способов прозвонки жил широко используется прибор для измерения сопротивления – мегаомметр.

Рис. 4: Прозвонка кабеля мегаомметром

Посмотрите на рисунок 4, для реализации такой схемы, вам понадобится отключить кабель от сети и от потребителя. При этом, с одного конца кабеля фазы поочередно соединяются с землей З, как и металлическая оболочка у бронированных кабелей. С другой стороны присоединяется мегаомметр М, один из зажимов которого заземляется, а второй поочередно подводится к каждой из фаз. На той, где мегаомметр покажет нулевое сопротивление, и будет одним проводом.

На концах одноименного провода устанавливается соответствующая маркировка. Недостатком такого способа прозвонки является большой объем трудозатрат. Так как каждая жила заземляется поочередно, после чего выполняется проверка. При этом на обоих концах кабеля должны устанавливаться ответственные сотрудники. Между ними должна обеспечиваться связь, для согласования действий и предупреждения подачи напряжения на работников.

По расцветке изоляции жил

Если в каком-либо устройстве имеется подключение разноцветными жилами, то фазировку оборудования можно выполнять по цветам. Для определения нахождения одноименных напряжений тех или иных фаз необходимо добраться до каждой жилы кабеля. Если на каждом проводе присутствует изоляция разных цветов, то сравнив их с местом присоединения к трансформатору или распедустройству, можно определить, где какая фаза находится.

Недостатком такого метода следует отметить ложную цветовую маркировку, так как производитель кабеля не всегда обеспечивает один и тот же цвет для каждой жилы на всей протяженности провода. Поэтому предварительно его все равно рекомендуется прозванивать и маркировать.

При помощи мультиметра

Для этого метода используется обычный мультиметр. Он наиболее актуален в тех ситуациях, когда необходимо включить в параллельную работу два смежных устройства и их шины расположены поблизости.

Рис. 5: фазировка мультиметром

Необходимо выполнить сравнение фазных напряжений в соседних линиях, на рисунке 5 приведен пример для фаз А и А1. Коммутационная аппаратура при этом должна быть разомкнута. Перед тем как пользоваться мультиметром, на нем выставляется класс напряжения, для линии, на которой будет производиться замер. Щупы подводятся к выводам фаз, при этом их изоляция должна обеспечивать защиту от напряжения, а на руки надеваются диэлектрические перчатки.

Если при подключении щупов к выводам A — A1 стрелка останется на нулевой отметке, то это значит, что фазы одинаковые. Если стрелка отклонится на величину линейного напряжения, вы меряете разноименные фазы.

Что такое фазоуказатель и как им пользоваться? Как устроен прибор и принцип работы устройства (135 фото и видео)

Современный мир не привык стоять на месте, он постоянно развивается и изобретает всё новые устройства. Такая тенденция развития сохраняется во всех направлениях.

Когда мы вызываем из ЖЭКА электрика, то у него непременно в коробке с рабочими инструментами будет фазоуказатель. Без него трудно представить работу с электрическими сетями и приборами.

Сегодня мы хотим детально рассказать вам о назначении фазоуказателя.

Прямое назначение фазоуказателя

Очень часто электрикам приходится работать с трёхфазными сетями. Нужно отметить, что это очень сложная и опасная работа, на которой в любой момент может ударить электрическим током.

Подключение происходит в несколько этапов:

Измерение напряжения.
Замена ротора.
Подключение к асинхронному двигателю.

К примеру, если взять простейшую работу вентилятора, то всегда необходимо знать направление вращения. Данные знания позволят правильно обеспечить выполнение технологического цикла.

Из этого следует, что решать проблему проводки вентилятора стоит с помощью грамотного специалиста, а не своими усилиями.

Если не правильно синхронизировать двигатель любого устройства, то дальнейшая работа по починке такого устройства будет бессмысленной.

Инструкция по эксплуатации фазоуказателя

Ещё 15 лет назад в распоряжении электриков было всего несколько видов фазоуказателей, но сейчас их количество значительно больше.

Если откатиться назад, и вспомнить Советский Союз, то там самым ходовым фазоуказателем был проверенный работой и временем И517М.

Данный прибор небольшого размера и может поместить в ладони человека. Его главным отличием от других приборов является чувствительность при чередовании фаз.

Чтобы подробнее узнать обо всех его особенностях, вам нужно прочитать инструкцию по использованию. Но если рассказать вкратце, то инструкция по эксплуатации выглядит следующим образом:

При работе с этим аппаратом всегда нужно его осматривать

Данная мера предосторожности является необходимой

Если будет нарушена целостность прибора, то со 100% вероятностью вас очень сильно ударит током, что впоследствии влечёт за собой большие проблемы со здоровьем.

Во время работы с фазоуказателем применяют специальный вывод с обмоткой.

Далее происходит вращение индикаторного диска, который в свою очередь и указывает на правильный порядок чередования фаз.

Регулировка коэффициента мощности

Большая часть работы прибора выпадает на сближение с cos единицами. Если вы хорошо учились в школе и не прогуливали уроки Физики, то вы наверняка знаете об этих единицах.

При уменьшении показателей данных единиц будет соответственно происходить снижение мощности, которая нужна для нагревания электрооборудования. Самым безопасным коэффициентом мощность является 0,90 единиц в индуктивном виде.

Электродинамические фазометры

Часто такие приборы ещё называют электромагнитными. Их принцип работы основан на простой цепочке логометрических приспособлений, которые определяют малейшие сдвиги фаз.

Электромагнитные фазометры представляют собой не сложную конструкцию, состоящую из двух алюминиевых рамок, между которыми проходит электропровод большой чувствительности.

Стоит обратить внимание на то, что угол между рамками равен 65 градусам. При работе с фазометром электрик обращает внимание на сдвиги в работе прибора. Именно они и указывают на направление фазного сдвига

Фото фазоуказателя на электромагните можно найти в свободном доступе в интернете

Именно они и указывают на направление фазного сдвига. Фото фазоуказателя на электромагните можно найти в свободном доступе в интернете

При работе с фазометром электрик обращает внимание на сдвиги в работе прибора. Именно они и указывают на направление фазного сдвига. Фото фазоуказателя на электромагните можно найти в свободном доступе в интернете

Фото фазоуказателя на электромагните можно найти в свободном доступе в интернете.

Трёхфазная система ЭДС

Очень часто на различных форумах люди интересуются системой ЭДС. Данная система представляет собой совокупность трёхфазных сетей, которые зависят друг от друга. Система применяется в двигателях автомобилей, а также множестве самых примитивных электроприборах. Более подробно о ней можно узнать в соответствующей литературе и рисунках.

Заключение

В нашей статье мы попытались максимально объективно рассказать о том, как устроен фазометр, какие он имеет особенности, и зачем его используют.

Очень надеемся, что данная информация об этом устройстве была для вас полезной

Благодарим за внимание

Электродинамические фазометры

При работе с фазометром электрик обращает внимание на сдвиги в работе прибора. Именно они и указывают на направление фазного сдвига

Фото фазоуказателя на электромагните можно найти в свободном доступе в интернете.

Как самостоятельно сделать и подключить терморегулятор: принцип работы, инструкция, схема + фото лучших самодельных терморегуляторов
Для чего нужные диэлектрические перчатки — подробный обзор лучших вариантов
Как работает датчик температуры для теплого пола: инструкция, схема, виды, общий обзор от мастера + фото

Классификация фазоуказателей

Независимо от сферы применения для проверки правильности подключения бытовых или промышленных электроустройств наибольшее распространение получили фазоуказатели следующих типов:

Индукционные — представлены главным образом устаревшими моделями типа И517, ФУ-2 и более современными модификациями. По сути представляют собой упрощённую модель асинхронного двигателя, в качестве ротора у которых выполнен обычный диск из лёгких металлов. При прямом подключении к питающей сети этот диск-индикатор начинает вращаться по часовой стрелке, в противном случае направление вращения меняется на противоположное. Приборы этого типа отличаются большим рабочим ресурсом, простотой применения. Отдельные модификации применяют для работы с трёхфазными сетями с частотой до 1 тысячи Герц.Индукционный фазоуказатель

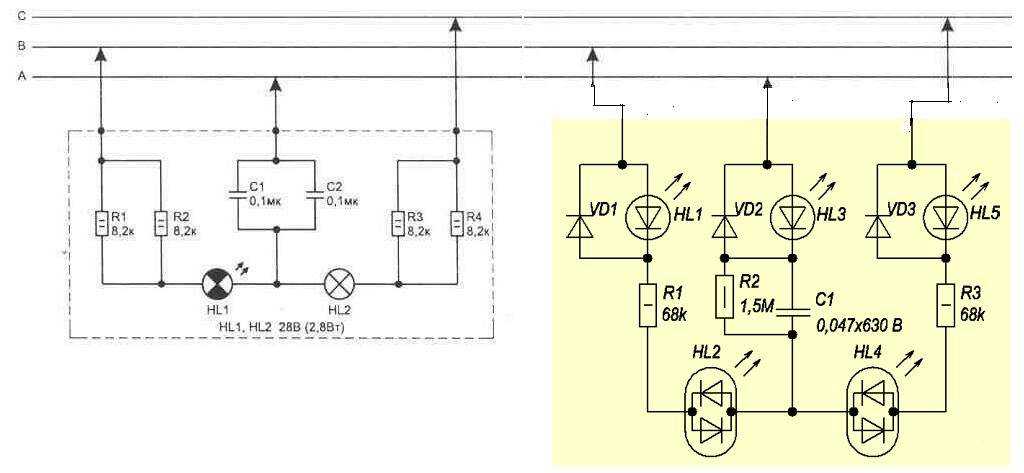

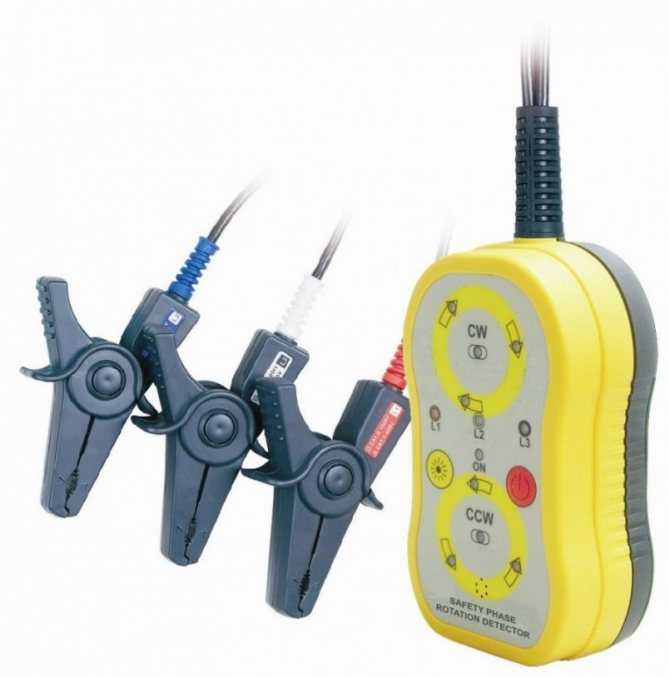

Более современными считаются устройства, обеспечивающие индикацию правильности включения при помощи обычных ламп накаливания или светодиодов. Они меньше по габаритам, поэтому более просты в применении, особенно в бытовых условиях. Отметим несовершенство отдельных моделей, которые требуют подключения только к двум фазам и нейтральному проводу, это несколько усложняет выполнение работ по определению очерёдности фаз.Фазоуказатель с индикаторного типа
Заслуживают внимания и приборы микроконтроллерного типа. Они вполне подходят для выполнения работ в быту и на производстве, правильность фазировки показывают при помощи всё тех же световых индикаторов.Фазоуказатель микроконтроллерного типа

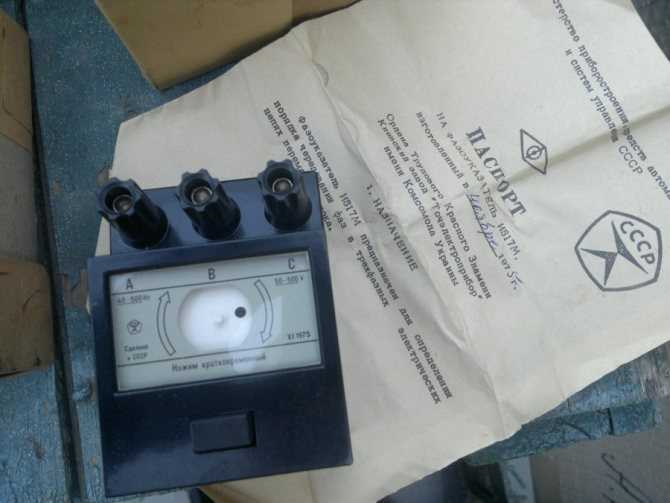

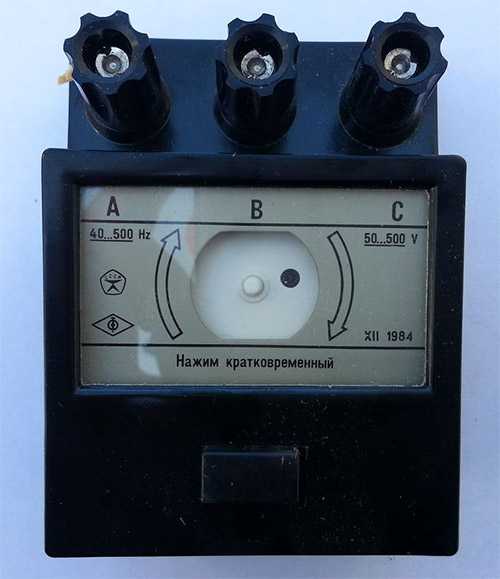

И517М:

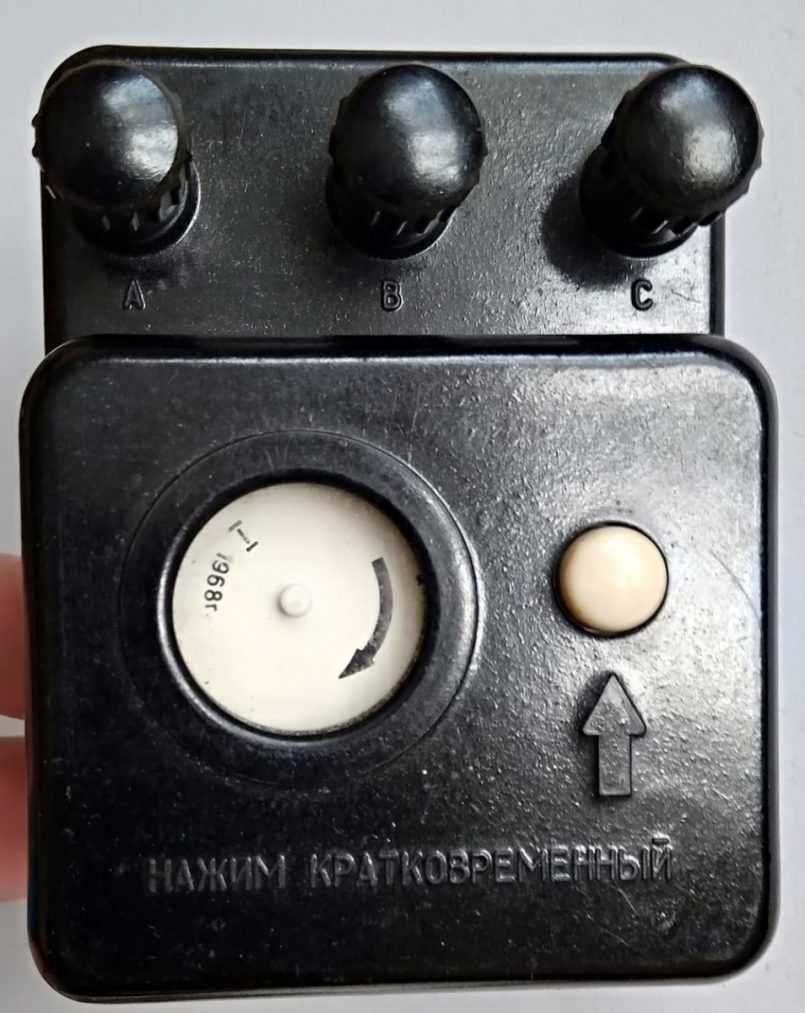

ФУ-2:

Принцип действия всё приборов, кроме индукционного, основан на эффекте перекоса фаз, при котором по различным цепям появляется различное активное и реактивное сопротивление. В результате это и приводит к изменению интенсивности свечения отдельных индикаторов или полному отказу от включения.

Фазоуказатель

В этой статье рассмотрим работу и схемы фазоуказателей, также я расскажу как сделать простейший фазоуказатель своими руками, для чего нужен фазоуказатель, как им пользоваться и виды фазоуказателей.

Фазоуказатели — это приборы, предназначенные для определения порядка чередования фаз

Обратите внимание — именно порядка чередования, т.е. ни один фазоуказатель не покажет вам где фаза А, В и С, он всего лишь покажет прямое (А-В-С, В-С-А, С-А-В) или обратное (А-С-В, С-В-А, В-А-С) чередование фаз. Но в большинстве случаев этого достаточно, например, если вы подключите новый ввод в электрощит и сделаете такое же чередование, как было у старого ввода, то все электродвигатели будут вращаться в нужную сторону. Для фазировки же, например трансформаторов, вам нужно будет проверить одноимённые фазы простым двухполюсным индикатором

На разноимённых он будет светиться, на одноимённых — нет. Но вернёмся к фазоуказателям

Для фазировки же, например трансформаторов, вам нужно будет проверить одноимённые фазы простым двухполюсным индикатором. На разноимённых он будет светиться, на одноимённых — нет. Но вернёмся к фазоуказателям.

Промышленность выпускает большое количество разных моделей фазоуказателей, наиболее распространёнными были марки ФУ-2, ЭИ5001 (аналог И517м), VC-805… Инструкции по применению фазоуказателей ЭИ5001 и VC-805 можно скачать на странице нормативные документы.

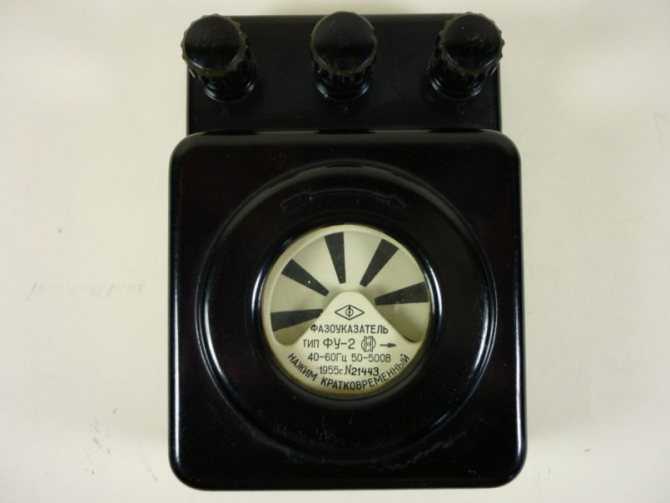

Рассмотрим фазоуказатель ФУ-2, представленный на картинке выше. Фазоуказатель имеет три кламмы обозначенные соответственно фазам «A», «B» и «C». Три зажима — «крокодила», либо три щупа, подсоединены к этим зажимам, для удобства электрики помечают их цветной изолентой в соответствии с цветовой маркировкой фаз по ПУЭ. (А- желтым, В — зеленым, С-красным).

Пользуются фазоуказателем ФУ-2 так: подсоединяют «крокодилов» к шинам или оголенным фазным проводам, после чего кратковременно нажимают кнопку, расположенную слева на боковой стенке корпуса. Если белый диск с прорезями крутится в направлении, указанном стрелкой возле диска (по часовой стрелке), то порядок чередования фаз — прямой. Если диск крутится против стрелки, то чередование фаз — обратное.

Если у вас нет под рукой фазоуказателя, то можно сделать простейший фазоуказатель своими руками. Для этого нам потребуется 4 лампы накаливания на 220В, мощностью 25-60 Вт, патроны под них и неполярный конденсатор ёмкостью 2-3 мкФ.

Схема простейшего фазоуказателя

На схеме обозначено:

L1-L4 — лампы накаливания 220В, 25-60 Вт.
С1 — конденсатор неполярный 2-3 мкФ, 500В.
А, В, С — щупы, соответствующие фазам А, В, С.

Работа схемы

Если при прикосновении щупами к фазам лампы фазы «А» (L1, L2) загорятся в полный накал, а лампы фазы «В» (L2, L3) загорятся в пол-накала, то порядок чередования фаз — прямой.

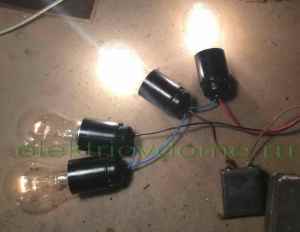

Схема в работе

Конечно такой фазоуказатель получается довольно громоздким и неудобным, поэтому рассмотрим ещё одну схему фазоуказателя, несколько сложнее, но зато гораздо миниатюрнее.

Можно в принципе доработать и этот фазоуказатель, заменив цепочки ламп на цепочки из последовательно включенного гасящего резистора и лампочки от карманного фонаря или приспособить светодиоды.

Схема фазоуказателя на тиристоре

фазоуказатель на тиристоре

На схеме обозначено:

R1 — резистор С5-35(ПЭВ) 5 Вт, 1,8 кОм.
R2 — резистор МЛТ-1, 10 кОм.
D1 — диод КД105В.
VS1 — тиристор КУ202Н.
L1 — лампа МН26-0,12.

Детали схемы

Резисторы могут быть любой марки на номинал близкий к указанному. R1 на мощность рассеяния не менее 5 Вт (зависит от применяемой лампы), R2 на мощность не менее 1 Вт.

Диод D1 можно взять марки КД209.

Тиристор можно заменить на Т112-10-5, Т112-25-10.

Работа схемы

Клемма «0» подключается к нулю, Клеммы «А» и «В» подключаются к двум любым фазам. Если лампочка светится ярко, значит клеммы подсоединены к одноименным фазам «А» и «В», если же лампочка горит тускло или совсем не горит (можно отрегулировать подбором номинала R1), значит клеммы подсоединены наоборот.

Не вдаваясь в подробности скажу, что такая работа схемы обусловлена разными углами открытия тиристора, кому интересно — можно «порыться» в интернете.

Когда действительно необходимо фазоуказатель

Определители угла опережения фаз в большом количестве занимают полки электротехнических магазинов, как отечественные, так и зарубежные модели. Но как определить тот самый угол опережения и зачем он вообще нужен, знают немногие электрики.

Хороший, качественный фазоуказатель необходим при поиске чередования фаз для того, чтобы обеспечить вращении электродвигателя в правильную сторону. Например, при включении водяного насоса в скважине, который может как транспортировать её наверх, так и бесполезно вращать лопасти крыльчатки, закреплённые на электродвигателе, и потреблять при этом лишнюю электроэнергию.

Ещё один хороший пример, которым определяется важность фазоуказателя как прибора: подключение индукционного счётчика. Если перепутать фазы, то после монтажа счётчик продолжит вращать диск даже при отключённой нагрузке

При такой работе прибора пользователя ждут дополнительные расходы, которые можно исключить, сделав качественный фазоуказатель своими руками.

Достаточно двух неправильно подключённых фаз, чтобы наблюдать такой эффект, а определение угла чередования фаз возможно только с помощью фазоуказателя. Без данного прибора правильно подключить электродвигатель невозможно, разве что методом «тыка», что не очень хорошо — можно спалить изделие.

Последовательность изготовления простого фазоуказателя

Существует схема простого указателя фазы, с которым можно работать в трёхфазной промышленной сети, не боясь поражения электрическим током или повреждения прибора. Схема представлена ниже:

Для работы потребуются следующие элементы:

3 соединительные клеммы, выполненные по типу «крокодилы».
2 резистора сопротивлением 10 кОм и 18 кОм.
Диод типа КД105В. Допускается замена элемента на диод из серии КД209.
Тиристор типа Т112-25-10 (25А 1000В). Допускается замена элемента на VS-25TTS12-M3 (25А 1200В).
Лампа накаливания, напряжением 26 В и силой тока 0.12 А.
Небольшой отрезок провода сечением 1 мм² для внутреннего монтажа схемы.
3 отрезка провода сечением 1.5 мм² такой длины, чтобы хватило для комфортного измерения фаз своими руками.
Пластиковый корпус.

Последовательность монтажа электрической цепи фазоуказателя своими руками:

Выполнить соединение элементов диода, тиристора, двух резисторов и лампы накаливания с помощью пайки согласно приведённой выше схеме.
Закрепить спаянные детали в пластиковом корпусе. Можно использовать эпоксидный клей, но только не на самих элементах, которые при работе могут нагреваться.
Тонким сверлом просверлить в корпусе 3 отверстия и запустить в них 3 одинаковых отрезка провода сечением 1.5 мм² — это будут измерительные щупы. Закрепить провода с помощью эпоксидки — так как проводники в изоляции, то чрезмерный нагрев здесь не страшен.
На концах измерительных щупов закрепить крокодилы. Для большей надёжности их можно пропаять.
В верхней крышке пластикового корпуса просверлить или вырезать отверстие под патрон для сигнальной лампы. Патрон надёжно закрепить с внутренней стороны корпуса с помощью эпоксидного клея.
Закрепить верхнюю крышку корпуса четырьмя небольшими саморезами.
Проверка прибора на линии, в которой фазы расположены заведомо правильно.

Данный фазоуказатель имеет существенное преимущество в сравнении с дорогими промышленными моделями — простоту. Стоимость всех элементов (с учётом расходных материалов), необходимых для сборки, очень низкая и по карману не ударит. Собрать и спаять такую схему сможет любой электрик-новичок, даже впервые взявший в руки паяльник.

Принцип работы приборы очень прост: сфазированные линии включат лампу на корпусе прибора. Правильное чередование — лампа светится ярко, неправильное — очень тускло или не светится вообще. Корпус прибора можно выбрать самый простой, но только из изоляционного пластика или любого другого материала, не пропускающего электрический ток.

Как сделать фазоуказатель самостоятельно

За свою трудовую деятельность всегда приходилось заниматься приборами учета электроэнергии (снимать электросчетчики на поверку), и часто, принимая новый учет, находил проблему, а именно – электросчетчик имел “самоход”, или “самосдвиг”, т.е. при отключенной нагрузке электросчетчик имел небольшое движение диска.

Фазоуказатель промышленного производства.

Это явление наблюдается с индукционными электросчечиками (СА4-И678, СА4У-И678 и др.), при подключении обязательно должна соблюдаться фазировка (очередность фаз). И вот тогда приходилось искать прибор фазоуказатель, чтобы навести порядок в учете. Сейчас на всех объектах стоят электронные, которые на фазировку не реагируют. Может, кому-то понадобится фазоуказатель, который можно сделать самостоятельно, схему которого и предлагаем вашему вниманию.

Однако наличие вращающихся частей делает их сложными по конструкции и неудобными в эксплуатации. Известны фазоуказатели, основанные и на других принципах.

Рисунок 1. Схема простого фазоуказателя для самостоятельного изготовления.

Схема простого фазоуказателя показана на рис. 1. Он позволяет определить порядок следования фаз в трехфазных электросетях с нулевым проводом, с которым соединяют клемму ХТЗ прибора, а клеммы ХТ1 и ХТ2 подключают к двум из трех фазных проводов.

Предположим, напряжение, приложенное к клемме ХТ1, отстает по фазе на 120° от напряжения на клемме ХТ2. Этой ситуации соответствуют графики на рис. 2.

Благодаря диоду VD1 ток Iуе в цепи управляющего электрода тиристора VS1 течет только в течение положительных полупериодов напряжения на клемме ХТ2.

В момент t1, когда напряжение на клемме ХТ1 и аноде тиристора становится положительным, последний открывается и остается открытым до окончания полупериода (момента t2).

Номинал резистора R1 выбран таким образом, что лампа HL1 светится в полный накал, сигнализируя, что порядок следования фаз соответствует маркировке клемм (ХТ2 — “А”, ХТ1 — “В”, фаза, оставшаяся неподключенной, — “С”).

Если фазные провода соединены с прибором в обратном порядке (“А” — к ХТ1, “В” — к ХТ2), фаза тока управляющего электрода тиристора отстает на 120° от фазы анодного напряжения. Теперь тиристор открывается в момент и закрывается в момент t4.

Среднее значение тока, протекающего через лампу HL1, значительно меньше, чем в предыдущем случае, поэтому она светится очень слабо или вовсе не светится. Интервалы, в течение которых через лампу HL1 течет ток, на рис. 2 заштрихованы.

В качестве VS1 кроме указанного на схеме пригодны тиристоры T112-10-5, КУ202Н. Диод КД105В можно заменить любым из серии КД209. HL1 — лампа накаливания на 26 В, 0,12 А, однако подойдет и другая с номинальным током не менее тока удержания использованного тиристора.

Рисунок 2. Графики напряжения.

Необходимо лишь подобрать резистор R1 соответствующего номинала и мощности. Подборка резистора потребуется и в том случае, если номинальное линейное напряжение в сети отличается от 220 В.

Детали фазоуказателя смонтированы в корпусе из изоляционного материала подходящих размеров, на передней панели которого установлены клеммы ХТ1-ХТЗ и патрон с лампой HL1.

Промышленные фазоуказатели:

Фазоуказатель (индикатор фазы) микроконтроллерный ИФ 517М (ИФ 517 М) предназначен для определения чередования фаз A, B, C в трехфазной сети 380 В промышленной частоты 50 Гц.
Выпускается вместо И-517, ФУ-2 (И-517, ФУ 2).

Условия эксплуатации:

Температура, °С: от -45 до +45.
Влажность, %, при 25°С: до 98.

Технические характеристики:

Номинальное напряжение, В: 380.
Индикация режимов работы: светодиодная.
Внутренний источник питания: отсутствует.
Длина соединительных проводов, м: не менее 0,5.
Габаритные размеры, мм: 160х55х16.
Масса, кг: не более 0,11.

Фазоуказатели ЭИ 5001 предназначены для определения порядка чередования фаз в трехфазных цепях переменного тока.

Технические характеристики:

Электрическая схема фазоуказателя.

Обеспечивает определение порядка чередования фаз в трехфазных цепях переменного тока при значениях напряжения в цепи от 50 В до 600 В.
Обеспечивает определение порядка чередования фаз в трехфазных цепях переменного тока в диапазоне частот от 40 Гц до 1000 Гц при значениях напряжений, В:
