Как проверить теплый пол мультиметром: на обрыв, замерим сопротивление, прозвоним датчик

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

неисправность в цепях регулятора температуры;
неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Когда стоит проверять?

Необходимость в проверки системы теплый пол может возникнуть и в другой ситуации. Если пол не нагревается, стоит для начала убедиться, что не термостат подается электроэнергия. В этом случае на лицевой панели должен гореть соответствующий индикатор. Если электроэнергия есть, проверяют настройку температуры. Возможно, регулятор просто отключен. При правильных настройках проводят проверку дальше, если:

Нет нагрева по всей напольной поверхности. Если вдруг отключается автомат, можно смело говорить о коротком замыкании. В такой ситуации проверка системы неизбежна. Пока она не будет полностью завершена, эксплуатировать оборудование небезопасно. Чтобы выявить поврежденный участок кабеля, отключают напряжение. От термостата отключают питающие провода и позванивают участок между регулятором и щитком. На том участке, где мультиметр покажет нулевое значение, и находится поврежденный участок. Поиски продолжают до тех пор, пока не будет найден поврежденный отрезок. Если цель не достигнута, от термостата отсоединяют греющий кабель и начинают измерять его сопротивление на входе. При наличии замыкания в этом месте, можно утверждать о выходе из строя регулятора: его придется заменить. При отсутствии короткого замыкания придется измерить сопротивление жил. Если на экране прибора появляется бесконечность – внутри кабеля произошел разрыв;
Не удается отрегулировать температуру системы. В этом случае нагрев сохраняется, но изменить показания не представляется возможным. Отказ свидетельствует о выходе датчика температуры либо некорректной работе регулятора. В последнем случае устройство придется заменить на новое. Если причина в датчике температуры, его следует отсоединить от терморегулятора для проверки значения сопротивления. Он должно полностью соответствовать указанному в сопроводительных документах. При наличии отклонений напольное покрытие поднимается, а датчик меняется на новый;
Напольная поверхность прогревается фрагментально. Установить зоны нагрева поможет тепловизор либо численное определение величины потребляемой мощности. Если ее значение несколько меньше заявленного, значите теплый пол работает некорректного из-за обрыва нагревательного кабеля. При превышении проектного значения наблюдается короткое замыкание между отдельными элементами. В итоге, какая-то часть нагревательного контура остается незадействованной. Другая потребляет, больше чем планировалось изначально.

Пример расчета

Так, например, при измерении вы получили результат 20 Ом. Подставив в формулу, вычисляем:

P, Вт Мощность ТЭНа = 2202В напряжение бытовой сети в квадрате / 20 Ом сопротивление ТЭНа = 2 420 Вт

Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что полностью соответствует заявленному показателю в паспорте. А учитывая то, что все остальные тесты он прошёл успешно, значит проблема не в нём и нужно искать дальше, например прозвонить электрические цепи или замерить напряжение в розетке.

Если же мультиметр покажет результат 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и полноценного нагрева воды. Увеличение сопротивления может быть вызвано разными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, такой замер даст вам нужную информацию для дальнейшего поиска причин.

Как видите, проверить работу ТЭНа достаточно просто, для этого вам нужен лишь мультиметр и немого свободного времени. Многие проблемы выявит простая прозвонка, а если она не помогла, то замеры параметров сопротивления нагревательного устройства.

Правила безопасности при работе с мегаомметром

Поскольку данные приборы могут генерировать очень высокое напряжение, измерительные операции должны производиться парой работников, хотя бы у одного из них должна быть четвертая группа допуска по электрической безопасности. Без соответствующей подготовки использовать такое оборудование опасно – пользователя может ударить током.

Подключение мегаомметра к тестируемой линии

В гнездовые разъемы, соответствующие линии и заземлению, вставляют щупы с одиночными наконечниками. Бинарный щуп применяют, когда требуется ликвидировать токи утечки: один конец ставят в гнездо линии, а другой, помеченный как «Э», – в экранное.

С линией прибор соединяют с помощью клемм. С целью узнать сопротивление изоляционного материала оба щупа помещают на голые участки проводов.

Измерения

При выполнении измерений мастер не должен прикасаться к незащищенным участкам проводов и других компонентов цепи, а также к выходным клеммам измерительного прибора. Нельзя выполнять работы без предварительной проверки отсутствия напряжения на кабельных жилках (ее можно осуществить специальным тестером).

Важно! Ни в коем случае нельзя выполнять работы без предварительной ликвидации остаточного заряда с оборудования. Делают ее посредством портативного заземления, прикладывая его к токоведущим компонентам

Остаточный заряд нужно убирать также после каждого измерения.

Проверка напряжения от автоматов до термостата

Бывает и так, что нагревающиеся элементы проверены при покупке, и потребитель убедился, что они полностью исправны. Но, после включения в сеть, пол в квартире остается холодным. Прежде чем искать неисправность, нужно убедиться в правильности выставленных настроек на термостате и в отсутствии проблем с электричеством в сети. Если индикатор терморегулятора бездействует, есть необходимость проверить включены ли автоматы в электрощитке. Возможно, что их просто забыли включить после завершения монтажа полов, а может быть их выбило.

Если автоматы включены и в сети есть напряжение, надо убедиться в исправности проводки, идущей к терморегулятору. Для этого сеть нужно обесточить и замерить мультиметром сопротивление. Если сопротивление будет равно нулю, значит искать повреждение нужно именно на этом отрезке. Если же стрелка мультиметра или дисплей выдадут наличие в проводе сопротивления, значит он в порядке и проблему необходимо искать дальше. И стоит начать с термостата.

Как выявить проблемы

Прежде чем электричество поступит к нагревательным элементам, оно проходит через термостат. Это прибор, который регулирует подачу тока: если пол нагрелся до заданной температуры, происходит автоматическое отключение питания. При охлаждении – ток снова поступает.

У терморегулятора есть электронное табло, которое показывает напряжение, чтобы проверить, как он работает, необходимо:

демонтировать прибор;
с помощью мультиметра замерить напряжение, выставляя максимальную температуру пола – датчики должны показывать 220 В;
затем ручку реле нужно повернуть в обратное направление – выставить минимальную температуру – датчики должны показать отсутствие напряжения.
Измерение сопротивления кабелей электрического теплого пола

Таким образом, можно проверить работает ли реле и сам терморегулятор.

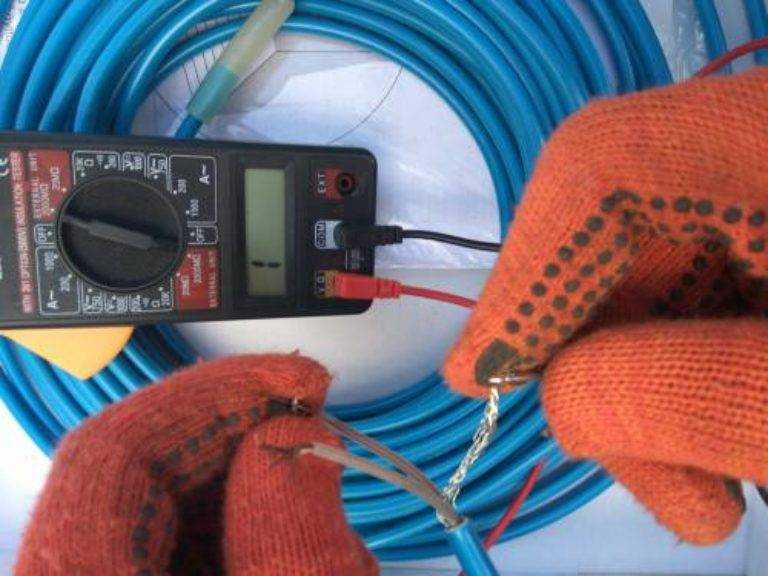

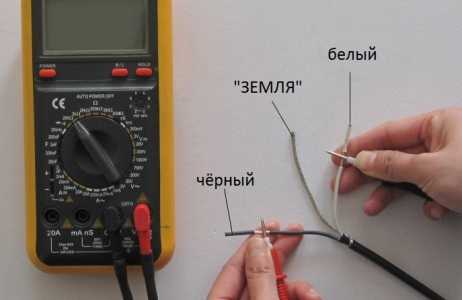

Для определения исправности греющего кабеля необходимо измерить его сопротивление. Делается это с помощью мультиметра, следующим образом:

Расчёт укладки теплого пола

значение сопротивления нужно разделить на напряжение – 220 В – получится величина тока, который проходит по системе;
величину тока нужно умножить на напряжение (220В) – получается мощность электрического пола, которая не должна отклоняться от заявленной производителем (указанной в паспорте системы) на 5%.

Если есть отклонения, они свидетельствуют о неисправности нагревательных элементов.

Как подключить греющий кабель?

Непосредственное подключение кабеля производится путем его присоединения к блоку, осуществляющему терморегуляцию. В зависимости от назначения и сферы применения пользуются линейным и спиральным монтажом, при этом сам провод прокладывают или внутри или снаружи относительно труб ли другой поверхности.

Чаще при продаже греющих кабелей терморегулирующий блок идет в комплекте. Его нужно постараться установить так, чтобы на него не воздействовала негативная окружающая среда. Соединение проводов должно быть герметичным. Для этого можно воспользоваться специальными зажимами и муфтами.

Подключение греющего кабеля проходит в несколько этапов:

Проводники кабелей, предназначенные для соединения, обрезают в виде лесенки на различном расстоянии и освобождают от изоляционного материала в длину на 10 мм.
На все имеющиеся проводники натягивают термоусадочные муфты, а поверх кабеля прикрепляют совместную муфту с большим диаметром.
Окончания проводов монтируются в гильзы и плоскогубцами зажимаются с одной стороны, а с другой стороны обжимают гильзу после ввода вторых концов.
На провода надевают муфты с малым диаметром и феном их нагревают, после зажатия на область соединения натягивают муфту большего диаметра и тоже прогревают феном.
Если речь идет о саморегулирующихся видах кабеля, то в них оба конечных провода герметизируются. Они обрезаются в виде лесенки, поверх них натягивают термоусадочную муфту и тоже прогревают с помощью фена.
Термостатический регулятор, который необходим для регулирования температуры, помещают поблизости к электрическому щитку. Чтобы повысить безопасность, в цепь термостатического регулятора внедряют УЗО (автоматическое отключающее устройство).

Измерение сопротивления изоляции кабеля

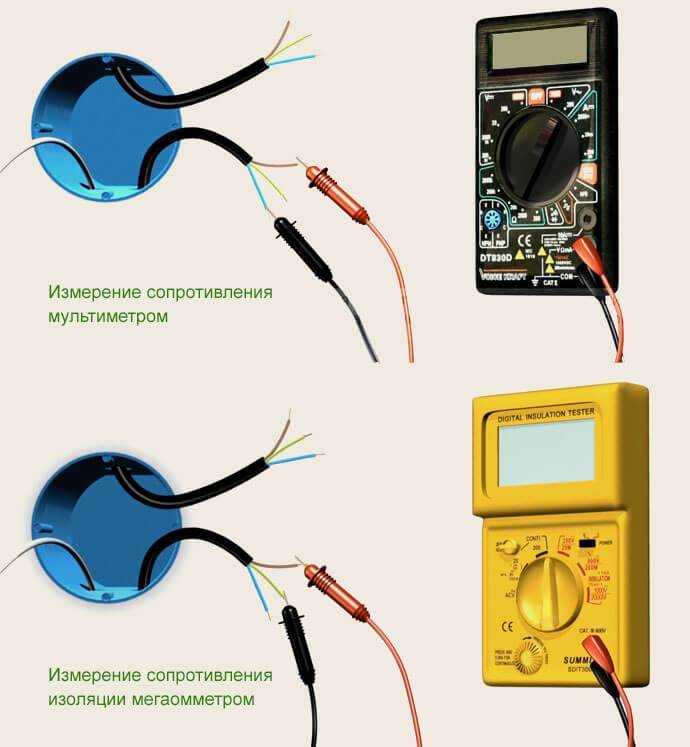

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Смотрим на показания. Если стрелка показывает больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Можно проверить многожильный кабель. Тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут

При образовании жгута важно обеспечит хороший контакт

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

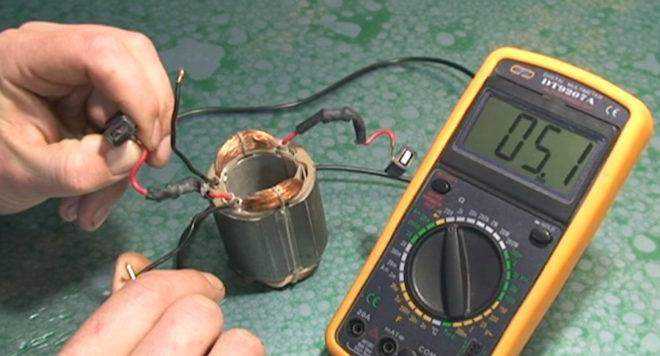

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Для того чтобы правильно прозвонить данный тип двигателя, необходимо осуществить проверку возможной утечки электрического тока на «массу».

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

После того как будет произведены все диагностические мероприятия, и электродвигатель будет отремонтирован, производится испытание устройства прежде чем устанавливать его в бытовой прибор или инструмент.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

Как проверить мегаомметр на исправность

Осуществить проверку мегаомметра на исправность необходимо по следующему способу. К выводам устройства сделать подключение проводов и закоротить выходы. Потом подать энергию и проследить за результатами. Исправный прибор покажет ноль. Потом разъединить и попробовать заново. Во второй раз должна появиться бесконечность. Это показатель — воздушный промежуток.

Неисправности мегаомметра

Неисправности заключаются в отсутствии горения индикаторного табло измерительных результатов в момент включения омметра питания. Также они заключаются в нестабильности измерительных результатов. Причина этих явлений в перегорании предохранителя, неисправности кабеля сетевого питания, ненадежном заземлении и ненадежном контактировании с измерительным объектом.

Неправильная эксплуатация прибора и заводской брак как неисправность

Ремонт мегаомметра

Ремонт заключается в замене предохранителя, устранении неисправности кабельного повреждения, восстановления надежного заземления и достижения надежного контакта для измерительного объекта. Стоит отметить, что техническое обслуживание является лучшей профилактикой для бесперебойной работы. Также оно нужно, чтобы поддержать эксплуатационную надежность и повысить эффективность омметра.

Обратите внимание! В случае обнаружения брака, следует сделать замену оборудования или обратиться в сервисный центр для оказания профессиональной помощи. Необходимость обращения к мастерам для ремонта оборудования. Необходимость обращения к мастерам для ремонта оборудования

Необходимость обращения к мастерам для ремонта оборудования

Как и чем прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации «Как заменить ТЭН в СМ» мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

Как проверить нагревательный элемент в стиральной машине тестером:

Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

Установите тумблер на определение сопротивления.
Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

Что означает большая потребляемая мощность

Если сравнение величин показало большую потребляемую мощность – это свидетельствует о том, что есть короткие замыкания, возникающие в результате нарушения целостности изоляции проводов. В этом случае часть пола будет греться очень сильно, а другая — не работать. В таком режиме вся система долго не проработает, и при этом будет потребляться много электроэнергии, что, естественно, неэкономично.

Мощность электрических матов Решить эту проблему можно только в том случае, если есть возможность снять финишное покрытие. Если кабель был проложен под стяжку – сделать это будет невозможно.

На что указывает малая потребляемая мощность

Если величина потребляемой мощности гораздо меньше, указанной в паспорте изделия, то это говорит об обрыве в цепи. В этом случае сопротивление будет очень большим, что может привести к перегоранию кабеля. Определить место обрыва можно, если есть возможность снять финишное покрытие целиком или демонтировать его участок.

Измерение сопротивления изоляции теплого пола мегаомметром

План действий:

нужно отключить теплый пол от термостата и электросети;
место обрыва ищется с помощью высоковольтного генератора и аудио-детектора. Принцип работы такого устройства схож с металлоискателем. Он проходит по поверхности пола и сигнализирует о потере тока – это и есть место обрыва;
Схема устройства термостата теплого пола в электросети
выявив обрыв, в этом месте демонтируется покрытие;
поврежденные жилы зачищаются, соединяются гильзами и сжимаются пресс-клещами;
термоусадочная муфта нагревается с помощью фена, а при остывании она сжимается и становится для восстановленного провода герметиком;
далее осуществляется монтаж напольного покрытия.

Как проверить трансформатор мультиметром?

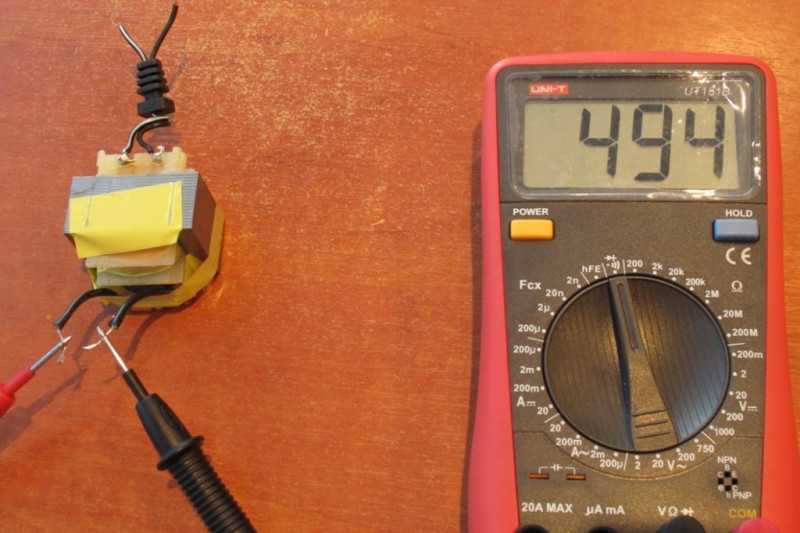

Наш простенький трансформатор от зарядного устройства имеет всего четыре вывода, т.е. два провода с вторичной обмотки и два с первичной. Весь процесс проверки трансформатора мультиметром заключается в проверке целостности обмоток. Для начала необходимо мультиметр перевести в режим проверки диодов или же измерения сопротивления. Дальше проверяется одна из обмоток, полярность подключения щупов роли не играет.

Затем подключается к мультиметру вторая обмотка.

А если вдруг возникает вопрос, как определить обмотки трансформатора? На него можно ответить тем, что сопротивление первичной обмотки у понижающего трансформатора всегда будет больше.

Обмотка, которая имеет обрыв, прозваниваться не будет вообще. Если есть необходимость проверки трансформаторов, у которых есть несколько выводов первичной обмотки и несколько вторичных обмоток, то каждая обмотка такого трансформатора проверяется отдельно.

Такой метод проверки трансформатора мультиметром очень прост и поможет определить целостность обмотки. О том, как проверить трансформатор на межвитковое замыкание читаем тут .
