Измерения мегаомметром

Приступая к проверке изоляции кабеля мегаомметром, нужно определить, к какому типу относится обследуемый провод. Описание последовательности работ для разных типов кабелей имеет схожий вид, но для каждой группы существуют определенные нюансы.

Измерение высоковольтных линий

Сюда относятся провода с напряжением более тысячи вольт. Согласно нормам, изоляция таких изделий должна иметь сопротивление, превышающее 1000 МОм. Прибор, которым производят замеры, должен быть рассчитанным на 2500 В (аналогично и для низковольтных кабелей).

Испытание низковольтных кабелей

Для таких кабелей показатель должен быть не ниже 0,5 МОм. Сначала прибор ставят между жилами фаз, затем – между фазами и нулем, после этого (если у провода пять жил) – между фазами и заземлением, в самом конце – между заземлительной и нулевой жилами (последнюю перед этим надо отсоединить от шины).

Испытание контрольных кабельных систем

Здесь используются приборы на 500-2500 В. Итоговый результат должен быть больше 1 МОм. Вывод прибора ставят на одну жилу, оставшиеся соединяются и помещаются на землю. Второй вывод кладется на какую-либо жилу, не подлежащую измерению в данный момент. Произведя измерения, жилку кладут к другим и начинают тестировать следующую.

Подготовка к работе

Перед тем, как проверить сопротивление любого кабеля, необходимо обязательно убедиться в том, что на нем нет напряжения. Для высоковольтных линий применяется индикатор высокого напряжения, для низковольтных – защитные средства для манипуляций в электрических установках. Также необходимо вывесить предупреждающие плакаты.

Отличие мегаомметра от мультиметра

Отключился автомат, квартира погрузилась во мрак. Причина – короткое замыкание. Нужно найти место повреждения, иначе света не будет. Если в результате перегрева замкнулись между собой две жилы в соединительной коробке или в кабеле, найти его можно и мультиметром в режиме измерения сопротивления. На неисправной паре жил он покажет ноль. Но это – простой случай.

Обугленный участок изоляции имеет сопротивление, далекое от нуля. Через него протекает небольшой ток, подогревая оболочку, постепенно ухудшая изоляцию. В какой-то момент происходит пробой, ток резко возрастает, срабатывает защита. Поврежденный участок мгновенно остывает, его сопротивление увеличивается. Мультиметр покажет, что оно равно бесконечно большой величине. Чтобы нейти такое повреждение, нужен прибор, выдающий при измерениях в тестируемую цепь напряжение, соизмеримое или большее, чем напряжение в сети. Таким прибором является мегаомметр.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

Аналоговые (электромеханические) – мегаомметры старого образца.Аналоговый мегаомметр
Цифровые (электронные) – современные измерительные устройства.Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
Аналоговый амперметр.
Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
Сопротивления.
Переключатель измерений кОм/Мом.
Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек

Причем один из них выполняет сугубо физическую работу, – вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

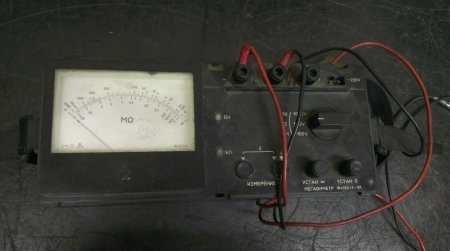

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Мегаомметры (измерители сопротивления изоляции)

Мегаомметры и мегомметры –

приборы измеряющие сопротивление изоляции. В нормальном режиме от токоведущих частей, а соответственно от поражения электрическим током защиту обеспечивает основная изоляция. Двойная изоляция обеспечивает защиту при косвенном контакте с открытыми проводящими частями во время внештатных ситуаций.Нормативная документация ПТЭЭП и ПУЭ обязательно требует измерять сопротивление изоляции, её эффективность заключается в предоставлении эффективной и качественной защиты от поражения электрическим током. Электроизмерительными приборами, позволяющими определить величину сопротивления высокого порядка, являются мегаомметры. С помощью них устанавливают значения для изоляции кабеля или провода, что позволяет обеспечить безопасную надежную эксплуатацию разнообразных агрегатов и т.д.

Как грамотно приобрести мегаомметр

Достаточно часто мегаомметры заменяют современными цифровыми мультиметрами, но данное решение не всегда целесообразно. Последние устройства служат для выявления величин сопротивления для резисторов и прочих составных частей в широком диапазоне, в то время как, первые позволяют контролировать высоковольтные цепи благодаря источнику тестового напряжения, роль которой отведена повышающей схеме с накопительным конденсатором.

При покупке мегаомметра, соответствующего необходимым характеристикам, специалисты рекомендуют в первую очередь заострить внимание на правильное обозначение измерительной задачи. Только таким образом, объекты неразрушающего контроля с конкретными диапазонами величин и комплектом тестовых напряжений будут подобраны грамотны

В случае, когда необходимо производить замеры сопротивления нескольких величин, стоит уделить должное внимание универсальным мегаомметрам, которые функционируют автономно и в отличие от элементарных модификаций, способны генерировать тестовое напряжение

Универсальные мегаомметры с автономным питанием, в отличие от простейших моделей, генерируют тестовое напряжение серией значений, зависящих от конкретных характеристик объекта для испытаний. Таким образом, для выявления показателя сопротивления изоляции для э/оборудования (номинальное напряжение в пределах 1000 В), следует отдать предпочтение измерительным приспособлениям тестовое напряжение которых составляет 100, 250, 500 и 1000 В, а для установок, где напряжение более 1000 В используются – модификации на 1000 В и 2500 В.

Аналоговые и цифровые мегаомметры

Мегаомметры классифицируются по типу измерительных схем и способу индикации на цифровые – дешевые приспособления и аналоговые — более дорогие приборы, отличающиеся высоким уровнем точности. К ряду устройств данного плана относятся с тестеры для изоляции, которые, как и в предыдущем случае выдают показатели двумя способами. Эти приспособления портативны и компактны, не вызывают проблем при эксплуатации и отличаются надежностью, при этом, у них имеется опция, сигнализирующая о высоком напряжении.

Стоимость на мегаомметры зависит от ряда факторов. Среди них основными являются следующие: назначение, функциональность, метрологические характеристики и т.д., в связи с этим, при выборе целесообразной модификации и экономичному расходу бюджета, заранее необходимо продумать все критерии, влияющие на ценообразование.

Целесообразность покупки дорогостоящих модификаций напрямую зависит от индивидуальных потребностей, но при этом, выбирая данный вариант, клиент, может получить приспособление, способное выполнять ряд задач:

определить показатели сопротивления изоляции и заземления;
установить показатели напряжения;
вычислить коэффициенты поляризации и абсорбции;
измерить диэлектрические потери;
определить утечку токов;
выявить токи ёмкостного характера;
измерить ёмкость системы изоляции и т.д.

Кроме этого, серия приборов данного плана позволяют получать данные из нескольких диапазонов тестового напряжения, поэтому они целесообразны для контроля за разнообразным электрооборудованием, силовыми установками и прочими электронными системами

При рассмотрении подобных модификаций стоит акцентировать внимание на заявленную степень автоматизации. Особенно это касается наличия встроенных микропроцессоров, позволяющих устройствам осуществлять самостоятельно несколько операций

Немаловажным фактором при выборе измерителя является возможность его функционирования в предполагаемых условиях.

ООО «ПРИНЦИП» приглашает ознакомиться с мегаомметрами, предложенными несколькими модельными рядами, характеристики которых удовлетворят интерес требовательных экспертов, обслуживающих электрооборудование.

Как прозвонить электродвигатель мультиметром

Для выявления неисправности электродвигателя в домашних условиях за неимением дорогостоящего профессионального оборудования ничего не остается, как прозвонить электродвигатель мультиметром. С его помощью можно определить большинство поломок, и вам не придется привлекать специалиста. Итак, что нужно сделать?

Подготовка

Перед тем, как проводить диагностику, следует:

Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.

Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

Наличие контакта в месте, где его не должно быть.
Отсутствие контакта в месте, где он должен быть.

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
Установите значения измерений на мультиметре на максимум.
Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Далее проверьте целостность обмоток, прозвонив три конца, входящих в борно двигателя. При наличии обрыва дальнейшая проверка не имеет смысла, поскольку прежде нужно устранить эту неисправность.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Важно

Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно.

Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны.

Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
Затем измерьте сопротивление между корпусом якоря и коллектором.
Проверьте обмотки статора.
Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Как работает мегаомметр

Мегаомметр — устройство, которое будет измерять даже самые высокие значения сопротивления, и отличается от стандартного мультиметра тем, что может измерять сопротивление с высокой точностью даже на высочайшем напряжении, до 2500 Вольт. Они бывают аналоговыми (со стрелкой) и цифровыми.

Используя самые современные мегаомметры, вы сможете испытывать любую изоляцию и проводить необходимые измерения в автоматическом режиме. Это делается для того, чтобы проверить целостность и исправность свойств изоляционного материала, который со временем может испортиться по ряду причин.

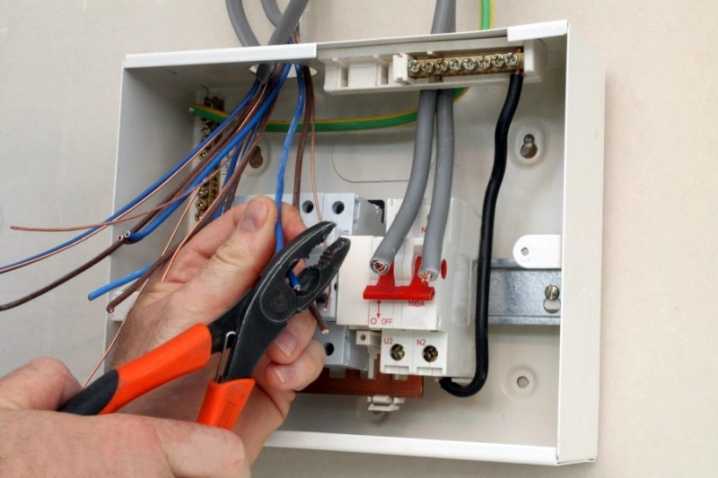

Подготовительный этап

Для того чтобы корректно измерить сопротивление изоляции, требуется правильно подготовить проверяемую электрическую установку. Все потребители должны быть отключены, все соединения разомкнуты, концы проводов отсоединены от аппаратуры. Если будут проводиться испытания системы освещения, недостаточно просто отключить выключатели – обязательно нужно удалить все осветительные приборы (выкрутить лампочки). Если есть возможность, лучше всего на время испытаний совсем отключить проводку от осветительной арматуры.

Если планируется проверять кабельную линию, подготовку следует начать с «дальнего» конца: отсоединить все аппараты, разомкнуть автоматы защиты и выключатели (рубильники), убедиться в том, что концы проверяемого кабеля свободны.

После этого следует ограничить доступ к «дальнему» концу линии. Это нужно для того, чтобы:

никто не был случайно травмирован высоким испытательным напряжением;
не было возможности по ошибке подать напряжение на кабель, пока проводятся измерения.

Для этого либо выставляется пост (помощник), либо помещение запирается, вывешиваются предупреждающие таблички.

В процессе измерений обязательно потребуется переносное заземление. Его можно организовать, проведя к месту замеров от клеммы защитного заземления электрощита гибкий медный провод сечением не менее 2 кв. мм. Второй конец провода подключается к заземляющей штанге. Если нет готовой штанги, её можно сделать из куска изолятора подходящей длины. Подойдёт сухая деревянная палка. Можно использовать кусок полипропиленовой трубы. Главное, чтобы с её помощью можно было поднести заземляющий провод к испытываемому проводнику с безопасного расстояния (примерно 1,5 метра).

Мегаомметр должен быть заведомо исправен. Проверка мегаомметров производится в специализированной метрологической мастерской. При этом проводится поверка измерительной системы и проверка исправности изоляции клемм.

Не следует путать термины «поверка» и «проверка»:

в ходе «проверки» убеждаются в общей целостности и исправности аппарата;
при «поверке» специалист-метролог выясняет, измеряет ли прибор необходимый параметр с должной точностью.

Проверяется также исправность изоляции измерительных проводов. На проверенный и поверенный приборы метролог накладывает контрольную пломбу и вносит соответствующую запись в журнал.

Обязательно надо убедиться в наличии необходимых средств индивидуальной защиты. Все участвующие в измерениях должны иметь необходимый допуск (III группа электробезопасности) и пройти медицинский осмотр.

Как проверить мегаомметр на исправность

Осуществить проверку мегаомметра на исправность необходимо по следующему способу. К выводам устройства сделать подключение проводов и закоротить выходы. Потом подать энергию и проследить за результатами. Исправный прибор покажет ноль. Потом разъединить и попробовать заново. Во второй раз должна появиться бесконечность. Это показатель — воздушный промежуток.

Неисправности мегаомметра

Неисправности заключаются в отсутствии горения индикаторного табло измерительных результатов в момент включения омметра питания. Также они заключаются в нестабильности измерительных результатов. Причина этих явлений в перегорании предохранителя, неисправности кабеля сетевого питания, ненадежном заземлении и ненадежном контактировании с измерительным объектом.

Советуем изучить IP68 — понятие и расшифровка маркировки степени защиты

Неправильная эксплуатация прибора и заводской брак как неисправность

Ремонт мегаомметра

Ремонт заключается в замене предохранителя, устранении неисправности кабельного повреждения, восстановления надежного заземления и достижения надежного контакта для измерительного объекта. Стоит отметить, что техническое обслуживание является лучшей профилактикой для бесперебойной работы. Также оно нужно, чтобы поддержать эксплуатационную надежность и повысить эффективность омметра.

Обратите внимание! В случае обнаружения брака, следует сделать замену оборудования или обратиться в сервисный центр для оказания профессиональной помощи. Необходимость обращения к мастерам для ремонта оборудования. Необходимость обращения к мастерам для ремонта оборудования

Необходимость обращения к мастерам для ремонта оборудования

Проверка изоляции кабеля с помощью мегаомметра

Сопротивление изоляции — это наиболее важный параметр работоспособности кабеля, и как только сопротивление падает ниже определенного уровня, то кабель признается негодным и подлежит незамедлительной замене. В этой статье я расскажу о причинах, приводящих к ухудшению изоляции, и как правильно проверить ее уровень с помощью мегаомметра.

Почему изоляция ухудшается

Существует целый ряд факторов, влияющих на величину сопротивления изоляции, а именно:

1. Атмосферные условия. Если кабель будет постоянно окружен влагой, то даже микротрещина в изоляционном материале приведет к тому, что сопротивление изоляции резко ухудшится. Именно поэтому в дождливую погоду электроприборы, подключенные через кабель, с плохой изоляцией могут просто напросто не работать.

2. Неправильная укладка кабеля. Если при укладке кабеля допустить повреждение изоляционного материала, то даже новый кабель (при образовании сырости) может показать низкий показатель сопротивления изоляции.

3. Устаревание изоляции. Как ни крути даже самый качественный провод со сверх надежной изоляцией с течением времени придет в негодность из-за постоянного воздействия окружающей среды.

Чтобы вовремя выявить проблемный кабель и не допустить аварийной ситуации, как раз и применяется для периодической проверки состояния такой прибор как мегаомметр.

Существуют как механические, так и электронные измерительные приборы. Далее я расскажу о процессе проверки кабеля механическим Мегаомметром ЭС0202/2-Г.

Техника безопасности при работе с мегаомметром

Для осуществления безопасной проверки в Правилах по охране труда при эксплуатации электроустановок (в редакции Приказа Минтруда России от 12.02.2016 № 74н) звучат следующие требования:

Проверка работоспособности мегомметра

Перед непосредственными измерениями изоляции необходимо проверить работоспособность самого измерительного прибора. Для этого выполните следующие действия:

— Достаньте прибор из чехла и внимательно осмотрите его щупы. На них вы не должны обнаружить повреждения изоляционного материала;

— Затем вставляем щупы, выставляем регуляторы как показано на картинке и прокручиваем ручку несколько раз и убеждаемся, что стрелка стремится к показу бесконечного сопротивления;

— Следующим шагом замыкаем щупы между собой (с помощью крокодилов) и так же делаем несколько оборотов и убеждаемся, что стрелка показывает нулевое значение;

Итак, убедившись в полной исправности измерительного аппарата, можно приступать к дальнейшим действиям.

Проверка изоляции кабеля

1. Перед проверкой кабель отключаем от электроустановки с двух сторон и заземляем его.

2. Затем подсоединяем мегаомметр к измеряемой жиле и заземляющему контуру (или к двум соседним жилам, если проверяем сопротивление изоляции между жилами), при этом сам прибор должен быть установлен на горизонтальной поверхности.

Примечание. В зависимости от положения переключателя Мегаомметр ЭС0202/2-Г способен измерять сопротивление до 50 и до 10 000 МОм.

3. Далее снимаем заземление с измеряемых жил.

4. Начинаем крутить ручку и следим за показателями прибора. Причем если мы производим измерение высоковольтного кабеля, то устанавливаем регулятор напряжения на 2 500 V.

Если на первом пределе показания прибора зашкаливают, то переводим его на второй предел и теперь в показаниях будет учавствовать верхняя шкала.

5. Затем фиксируем показания. А потом специальной перемычкой (сойдет обычный кусок провода) снимаем остаточный заряд с измеряемой жилы (соединяя ее с землей) и устанавливаем заземление обратно.

6. Все, измерения конкретно этой жилы или жил считается оконченным. Измерения других концов кабеля происходит точно так же. Но по условиям работы данного мегаомметра перерыв между каждым измерением должен быть равен двум минутам.

При этом выбор напряжения для испытания регламентируется ПУЭ 7-е издание п. 1.8.7

Как понять, что изоляция стала негодной

Согласно требованиям технической документации нижний предел изоляции после которого замена кабеля неизбежна, равняется 0,5 МОм

Но для лучшего ориентирования в степени качества изоляции кабеля можно воспользоваться следующей таблицей

Этого будет вполне достаточно, чтобы понять степень изношенности изоляции конкретного кабеля.

Это все, что я хотел вам рассказать о проверке изоляции кабеля с применением мегаомметра. Если статья была вам интересна или полезна, то оцените ее лайком.

Как померить сопротивление изоляции кабеля

Проверка одножильного провода наиболее проста и занимает около минуты. Щупы помещают на броню и на жилку, пускают напряжение. При отсутствии брони щуп ставят на заземлительную клемму. Показания менее 0,5 МОм указывают на пробивание изоляционного материала. Такой кабель к эксплуатации не годен.

У многожильных элементов проверке подлежит каждая жилка. Пока проверяется один провод, остальные кладутся вместе в жгут. При необходимости протестировать заземление в жгут помещают и соединенный с заземляющей шиной провод. Броня, если она присутствует, также присоединяется к жгутовой конфигурации.

Условия проведения испытаний

Требования к окружению и прибору

Проверка сопротивления кабельных оболочек должна проводиться в закрытых помещениях, температура воздуха в которых не менее +15-+35 °С. Одновременно с этим влажность внутри здания не должна превышать 80-ти процентов.

Эти требования определяются общими положениями нормативных актов и в каждом конкретном случае могут иметь несколько отличных от этих значения. Параметр, измеряемый в процессе проведения испытаний (сопротивление утечки), может быть определён несколькими способами. Но в любом случае его измеренное значение должно значительно превышать нормируемый показатель (не менее чем в 20 раз).

Определённые требования предъявляются и к измерительному прибору (мегаомметру), а именно:

Необходимо периодически проверять исправность этих аппаратов, а также наличие подтверждающих их работоспособность документов;
Питающие элементы прибора (аккумуляторы) следует поддерживать в состоянии полной зарядки;

Обратите внимание! Этот пункт не относится к образцам мегаомметров, оснащённых встроенным генератором высокого напряжения. Точность снятия показаний прибором для измерения сопротивления изоляции должна быть подтверждена паспортной отметкой Госстандарта

Точность снятия показаний прибором для измерения сопротивления изоляции должна быть подтверждена паспортной отметкой Госстандарта.

Добавим к этому, что испытательные напряжения мегаомметра могут иметь следующие дискретные значения: 500, 1000 и 2500 Вольт. Выбрав одну из этих величин, можно будет проверять кабель определённого типа и мощности. Так, диапазон до 1000 Вольт обычно используется при испытании кабельной оплётки, сечение которой не превышает 16 мм².

Требования к объекту испытаний и персоналу

Основное условие, которое должно быть соблюдено перед началом измерений, – отсутствие в исследуемой линии питающих напряжений, способных воздействовать на испытательное оборудование и на работающего с ним человека.

Далее любая кабельная продукция подвергается испытанию на прочность ещё задолго до того, как организуется её проверка на конкретном объекте. Первый раз её тестирование организуется при выпуске с конвейера промышленного предприятия, а второй – перед запуском данного объекта в эксплуатацию и подключением к линии энергоснабжения.

Из этого следует, что перед тем, как измерить сопротивление изоляции кабельных линий на данном объекте, оператор имеет все необходимые данные по её состоянию на момент последней проверки. Ему достаточно сравнить полученные результаты со снятыми ранее показаниями (последние фиксируются в паспорте на данную продукцию).

Важно! Кабельные линии, работающие в цепях с напряжением менее 60 Вольт, проверять повышенным напряжением не допускается. Что касается человеческого фактора, то заниматься этой работой могут только лица, имеющие специальный допуск к работам с повышенным напряжением

К ним могут быть отнесены специалисты из состава персонала бригад, постоянно занимающиеся ремонтом электрооборудования. Все эти люди должны иметь соответствующие документы, удостоверяющие уровень их подготовки и профессионализма

Что касается человеческого фактора, то заниматься этой работой могут только лица, имеющие специальный допуск к работам с повышенным напряжением. К ним могут быть отнесены специалисты из состава персонала бригад, постоянно занимающиеся ремонтом электрооборудования. Все эти люди должны иметь соответствующие документы, удостоверяющие уровень их подготовки и профессионализма.
