Виды подключения теплого пола к системе отопления

Комбинированное отопление радиаторы плюс теплый пол может быть единственным возможным способом достижения комфортных условий в помещении. Но по ряду причин невозможно теплый водяной пол, подключить простой «врезкой» в стояк или трубы отопления, обеспечив таким образом подачу горячей воды и ее возвращение в систему (обратку). Основными из них являются:

самостоятельная циркуляция воды в тонких и протяженных трубах невозможна, а, значит, для подключения к отоплению необходим насос;
для согласования давления в системе, необходимо устройство его сглаживания, предотвращающее эффект гидроудара;
необходимо удалять из системы воздух;
фильтрация воды, особенно актуальная в системах центрального отопления, подразумевает наличие грязеуловителей;
наличие смесителя, обусловлено необходимостью перемешивать воду из подачи и обратки в определенных пропорциях для достижения требуемой температуры в контуре теплого пола (понижение температуры воды относительно отопительной системы);
приборы для регулировки и учета (для ЖКХ) объективно необходимы.

Из-за этих факторов схема подключения теплого пола к системе отопления значительно усложняется.

Иногда метод простой врезки все же применяют, но это относится исключительно к помещениям малой площади, менее 10 кв.м. ванной, например. Это никоим образом не отменяет согласование с ЖКХ и установку сопутствующих счетчиков.

Виды (схемы) подключения водяных теплых полов в случае автономного домашнего отопления или при получении разрешения от ЖКХ, предполагающие врезку непосредственно в трубы системы, представлены на рисунке.

Схема подключения водяного теплого пола к системе отопления

Наиболее простая, а, соответственно, недорогая схема подключения теплого пола к котлу «а» работает с использованием двухходового краника, связанного с термостатом. Теплота регулируется путем уменьшения или увеличения потока вентилями-регуляторами (3 и 4). Перепускной клапан 8 служит для выравнивания давления.

Схема «б» в принципе аналогична первой, с тем лишь исключением, что коллекторы связаны напрямую перемычкой 8 совместно с клапаном, запирающим подачу при превышении давлением допустимого значения.

Высокую надежность и простоту сочетает в себе схема «в». Здесь на обратке устанавливается трехходовый кран (11), который перенаправляет охлажденную воду на участок подачи.

Более совершенная, нежели предыдущая, схема «г» отличается более чувствительной регулировкой температуры. Это объясняется наличием на трубе подачи трехходового смесителя (9), который перемешивает воду до попадания ее в циркуляционный насос (1).

Нет предела совершенству. Справедливость высказывания подтверждает схема «д». В ней применен четырехходовый клапанный смеситель, который может управляться вручную и при помощи сервопривода, реагирующего на сигналы, поступающие от блока термостата.

Схема «е» описывает оптимальное подключение теплого пола в квартире к системе центрального отопления через теплообменник (14). Здесь подразумевается наличие соответствующего разрешения для выполнения данной процедуры, а также воздухоотводника, манометра, клапана избыточного давления и расширительного бака (13). Эти элементы составляют группу безопасности (12) при подключении теплого пола от батареи.

Пытаясь улучшить эстетику интерьера, насосно-смесительный узел можно «спрятать» как угодно далеко. Однако, доступ к запорным и регулировочным кранам, а также к счетчикам, манометрам и другим элементам контроля и управления должен осуществляться быстро и беспрепятственно.

Собранный насосно-смесительный узел, обеспечивающий включение и управление теплого водяного пола, должен выглядеть примерно так, как показано на рисунке:

Линия «Обратки»

Теплый пол → 35 °С → Обратный клапан с выходом → 35 °С → Котел

Для монтажа схемы применяют один из разновидностей трехходовых клапанов:

С функцией термостата. Регулировка напора смешиваемых потоков плюс поддержание заданной температуры.
С выносным датчиком. Регулировка интенсивности подачи горячей воды.

Автоматика контролирует температуру подачи воды в ВТП. По заданным параметрам термоэлектрический сервопривод закрывает и открывает заслонки распределяющего коллектора. Блокирует проход горячему теплоносителю, а при охлаждении воды в системе поднимает свой шток, смешивая потоки.

Максимальный эффект от ВТП достигают с помощью автономных источников отопления. Лучший вариант из них – это газовый котел, который нагревает циркулирующий теплоноситель до 45–50 °С.

При правильном подключении системы по самой эффективной схеме для конкретных помещений, теплый пол прослужит долгие 30–50 лет.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

Смотрите это видео на YouTube

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

От котла поступает горячая вода.
Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
В центре клапана происходит смешивание горячей воды и остывшей обратки.
Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

Смотрите это видео на YouTube

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Смотрите это видео на YouTube

Коллекторная схема подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники.

Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Регулирование температуры теплых полов

Для создания комфортных условий, а также для контроля расхода электроэнергии и других ресурсов пользователи прибегают к регулировке температуры теплых полов.

Регулировка водяных полов

На водяных системах обычно устанавливается термостатический вентиль или насосно-смесительные группы с автоматикой.

Они предотвращают перегрев системы и напольного покрытия, реагируют на изменение температуры в помещении и открывают или закрывают клапаны, поддерживая заданные режимы.

Достоинством таких регуляторов является простота и легкость сбора конструкции.

Регулирование электрических и инфракрасных полов

Для электрических полов используют электромеханические, цифровые и программируемые терморегуляторы. Они включаются параллельно в цепь и используют специальные датчики, анализирующие изменения режимов обогрева поверхности. При достижении максимально установленных порогов нагрева, они отключают теплоносители. Когда температура снижается на пару градусов, они снова подают питание на электрические обогреватели. Такие терморегуляторы позволяют экономить от 30 до 60% электроэнергии, значительно уменьшая стоимость коммунальных платежей.

А почему «должна быть 45…55» ? А если я отапливаю дом теплыми полами и стенами? – при 55 можно уже яйца варить (в смятку). А если у меня очень маленькие (плинтусовые) радиаторы? – при 45 ты будешь замерзать даже сейчас.

«45…55» — обыкновенные стереотипы мЫшления, основанные на привычной схеме радиаторов типа «1 колено на 2 м2».

Чем меньше, тем лучше. Однако, совсем «0» она будет только если совсем нет теплоотдачи (обогрева). Насос можешь перевести в режим 2 или даже 1.

Идеальным считается дельта в 20 градусов Но если этой дельты нет, а батареи горячие, то это тоже неплохо. Это означает, что мощность батарей меньше чем мощность котла. И неостывшая вода возвращается обратно к котлу. Так что в твоем случае котел будет включаться реже (к нему приходит и так горячая вода). Можно уменьшить скорость потока. Тогда дельта будет выше, но и котел будет чаще включаться. Строго говоря, если пренебречь потерями тепла в трубах, КПД системы не изменится. Сколько энергии сожрет котел, на столько и повысится температура в доме. Что так что этак.

У меня твердотопливник, он не выключается и не включатся тоже )))

Рукой кмк меньше 20 град.

Ну это когда он уже потухает. Хотя я могу выставить электро котел на 65град. Будет догревать

А кстати почему не рекомендуется, кудаж деваться когда он уже весь прогорел, отключать ему подачу и ждать пока вскипит.

А ниже – конденсат, а он у дров дюже злющий (сера, и как результат серная кислота). Ускоренная коррозия теплообменника. Для чугунины не так страшно. А сталь может «съесть» за сезон-два (были посты на СОКе). Когда уже прогорело – ни каких проблем – уже нет конденсата. А вот на этапе растопки – ну очень долго может быть – сам котел холодный + обратка холодная идет. Потому и делают защиту от холодной обратки ввиде управляемого байпаса прямо на обвязке котла. Работает очень просто: пока температура обратки не достигла +65°С, вода циркулирует по малому кругу (почти как термостат в авто). Некоторые производители встраивают байпас прямо в котел.

Данные.Котел твердотопливный 25Квт на угле.На дровах думаю ниже.

Отапливаемая площадь 100кв.м утепление никакого 15см бруса полы и потолки правда по 20см ваты )), неконопачен. Стоят 8 конвекторов общей мощностью примерно 12квт. И подключен бойлер. Но ГВС малорасходуется, так что в расчете он особо не участвует (отключу я его вообще, когда котел остыл, то бойлер остывает тоже (( )

И я не сказал бы что у меня в больших комнатах сильно тепло. В ванной и в спальне не продохнуть. А вот в зале и кухне так себе, градусов 20, а хотелось бы 25 )) Но все подходы к конвекторам гарячие.

ПС есть подозрения что вот это греет хреново вобщем то.

В квартире и я б выкинул))) а на даче их 15штук надо Накладно выходит а эти совсем недорогие.

Может на чугуний заменить, или оставить пока как есть.

Чтото дешево ка кто. у меня в среднем 1 радиатор стоит 5 тыс. Итого там 2 штуки, да плюс термоголовки и подключение и Тд и ТП )))

Дениса знаю, а че толку, он же 70% скидку не сделает ))))

По каким критериям выбирать котлы

Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?

Тип котла	Технические параметры
Газовый	Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали.
Электрический	Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых.
Твердотопливный	Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей.

Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.

Проблемы твердотопливных котлов

Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.

Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

Котел длительного горения на твердом топливе

Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

Скопление сажи на внутренних стенках дымохода

В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.

Что такое смесительный узел

Котел нагревает воду обычно до 80-95°С, это оптимальная температура для использования в радиаторах. Однако по санитарным нормам температура пола не должна быть более 30°С. Превышение этой температуры может привести к повышенному выделению вредных веществ из напольных покрытий, да и вообще по такому полу будет некомфортно ходить (см. статью о вреде теплого пола и ламината ).

Учитывая толщину стяжки пола и напольного покрытия, температура теплоносителя в контурах — не выше 55°С. Именно поэтому воду для теплого пола подают через смесительный узел, в нем смешивается горячая жидкость с более прохладной (которая уже прошла через систему и успела остыть). Схема работы системы показана на видео:

Элементы системы

Когда горячий теплоноситель доходит до коллектора, он упирается в предохранительный клапан. Термоголовка определяет температуру жидкости и если она превышает установленные значения, вентиль приоткрывается и холодный и горячий теплоноситель смешиваются.

Кроме того, если контуры длинные, часто делают насосно-смесительный узел своими руками. Он оснащен циркулярным насосом, который прогоняет через себя воду и увеличивает давление в системе. Кроме основных элементов (двух- или трёхходового клапана и насоса), в узле бывают и дополнительные детали: байпас (перемычка), дренажные и отсекающие клапаны, воздухоотвод, расширительный бак.

Смесительный узел необходимо установить до контуров теплого пола, но необязательно он должен стоять прямо на входе. Можно установить смесительный узел в подвале, котельной или любой другой комнате.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома. Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

экономный расход материалов;
легкий монтаж;
длительная надёжная эксплуатация;
возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

невозможность поддерживать одинаковый температурный режим во всех помещениях;
горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Проектирование теплого пола

Перед проектированием теплого пола следует убедиться в отсутствии препятствий для монтажа:

Высота потолков. Толщина теплого пола около 12 см. Этот размер должен быть заложен в первоначальный проект дома.
Место монтажа дверей. После укладки и заливки стяжки пол поднимется. Высота дверного проема должна быть сохранена (2,2 м). В противном случае потребуется его увеличение или изготовление новых дверей.
Ориентация окон. Северные и северно-западные окна повышают потери тепла. Для компенсации следует повысить мощность системы. При тепловых потерях более 100 Вт/кв.м. установка водяного теплого пола нецелесообразна.
Несущая способность плит перекрытия или балок. Необходимо, чтобы плиты перекрытия выдержали нагрузку от бетонной стяжки пола.

Расчет теплого пола

Объем требуемого материала зависит от параметров помещения и характеристик оборудования. Для расчета используют следующие данные:

высота помещения и площадь пола;
материал перекрытия и стен;
вид и степень теплоизоляции;
тип напольного покрытия;
диаметр и материал труб;
мощность централи ли котла;
желаемая температура.

Для более точного расчета лучше использовать онлайн-калькулятор.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Принятие окончательного решения

После изучения всех нюансов, собственник, желающий установить теплый пол отопления схема которого будет подобрана в соответствии с индивидуальными особенностями здания, может приступать к непосредственному монтажу отопительных приборов

К их подбору также важно предъявлять особые требования, в частности качественные системы трубопроводов, долговечные модели циркуляционных насосов и износостойкие элементы трубной арматуры, используемые при монтаже теплых полов, станут залогом надежной и бесперебойной работы системы отопления

При правильном выборе системы труб и схемы их подключения, в доме всегда будет сохраняться комфортный температурный режим и здоровый микроклимат, а собственник дома сможет с легкостью настраивать систему на наиболее приемлемый режим работы.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Монтаж отопления полипропиленом своими руками — преимущества и выбор труб Монтаж системы отопления: стоимость услуг и выбор оборудования Какая схема отопления для загородного дома лучше? Как проводится разводка систем отопления?

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Как наладить работу комбинированной системы?

В зависимости от особенностей дома возможны разные варианты, где ставить радиаторы, а где — теплые полы. Вот популярные варианты:

усилить отопление только на первом этаже с помощью теплого пола;
сделать на первом этаже только теплый пол, на втором — комбинированную систему;
оборудовать теплый пол в помещениях с «холодным» напольным покрытием из керамогранита и с повышенной влажностью и там, где более комфортна высокая температура: санузлы, ванные комнаты, кухня.

Возникает вопрос — как организовать все с технической точки зрения? Можно установить два разных котла — отдельно для радиаторов, отдельно для теплых полов. Но это затратно и трудоемко. Чаще применяют вариант подключения обеих систем разными контурами к одному котлу. В этом случае нужно установить разные температурные режимы для радиаторного отопления и теплых полов.

Для настройки комбинированной системы применимы разные варианты: от ручной регулировки температур до автоматизации процесса.

Чаще всего применяются смесительные узлы с двух или трехходовыми клапанами и термостатическими головками, которые будут контролировать и поддерживать температуру в комнатах в автоматическом режиме.

Задействованы:

отопительный котел и расширительный мембранный бак — нагревают теплоноситель и поддерживают стабильное давление;
циркуляционный насос — свой для каждого контура;
распределительный коллектор для присоединения контуров отопления;
смесительный узел с термостатом для смешивания теплоносителя для теплых полов.

По какой бы схеме вы не решили настроить свою комбинированную систему отопления, все необходимое оборудование найдется в каталоге товаров STOUT. Находите нужные товары сами или обратитесь за помощью к нашим консультантам. Телефон горячей линии: 8 (800) 700 — 70 – 31 или 7 (495) 775 — 20 – 08.

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

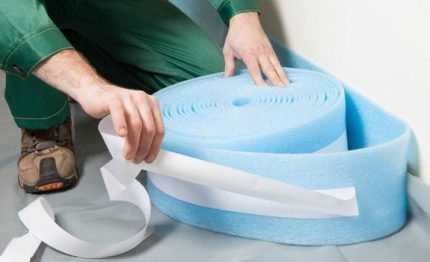

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.

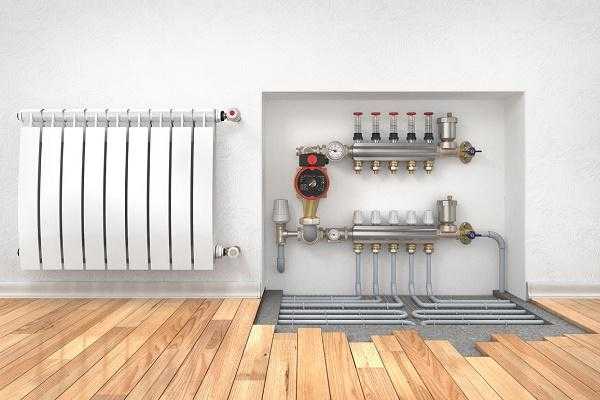

Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.
