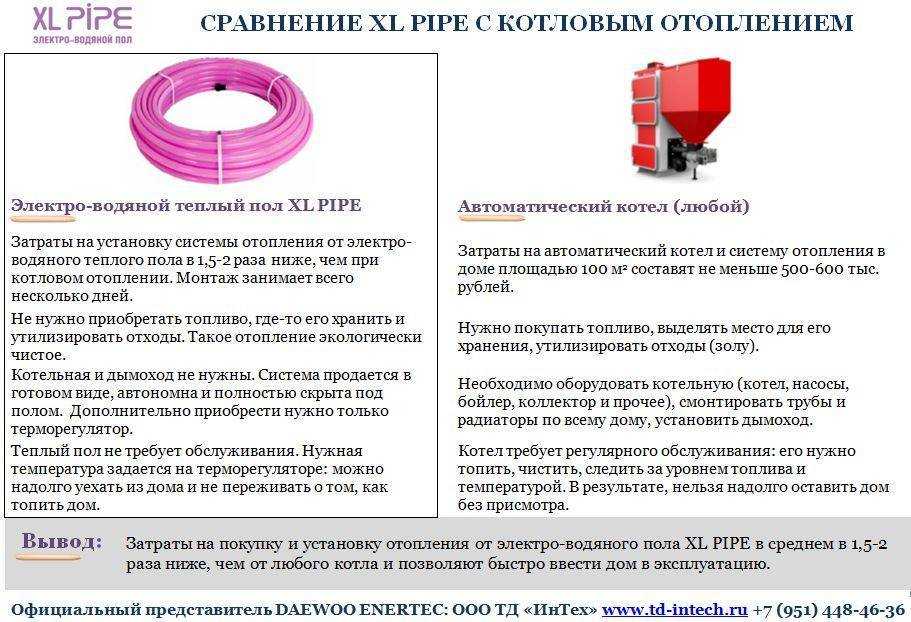

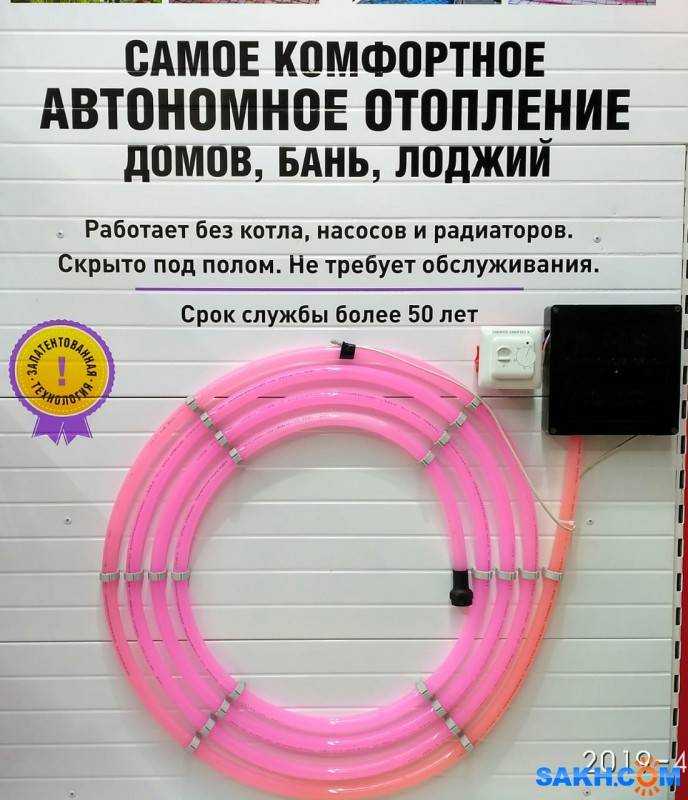

Электро-водяной теплый пол: виды, характеристики, цены и монтаж

Кабельный теплый пол

Во всех моделях теплого пола данного типа, в качестве основного элемента используется нагревательный кабель. Его главной характеристикой является тепловая мощность на единицу длины. У разных моделей, эта характеристика составляет 17 – 21 Вт/м. Чем выше мощность кабеля, тем за более короткое время он способен нагреть помещение, но при этом, его потребление электроэнергии возрастает, а электрическая сеть может оказаться перегруженной.

Классификация греющих кабелей и принцип их работы:

Саморегулирующиеся. Особенностью данного нагревательного элемента, является то, что количество выделяемой им теплоты автоматически меняется при изменении температуры окружающей среды. Благодаря этому свойству, маты из саморегулирующего кабеля можно прокладывать сразу под напольным покрытием, так как они не боятся перегрева.
Резистивные кабели, разделяются на:
Одножильные. Название говорит само за себя, по центру кабеля расположена одна жила из латуни, нихрома или оцинкованной стали, прикрытая внутренней изоляцией. Сверху, греющую жилу защищает экран, предохраняющую ее от механических повреждений и снижающий уровень электромагнитного излучения, создающего помехи.
Двухжильные. Цена за м2 мата с использованием такого кабеля значительно выше, чем его аналога в одножильном исполнении, однако схема монтажа при этом значительно упрощается. В состав кабеля входят две жилы, которые по своему назначению могут быть, обе нагревательные или одна нагревательной, а вторая – питающей. Сверху кабель защищен от механических повреждений защитным экраном, и металлической оплеткой.

Где можно применять

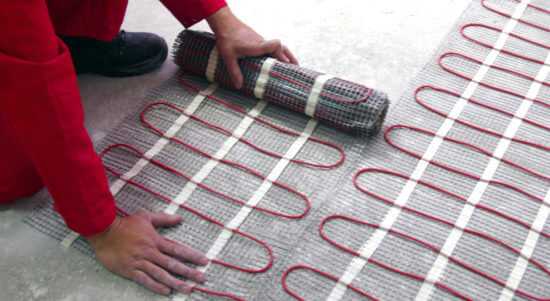

Маты с использованием греющих кабелей, подойдут для установки в частном доме, квартире с большой площадью или гараже. Такой выбор связан с тем, что монтаж необходимо производить под стяжку, на бетонном основании.

Монтажные работы

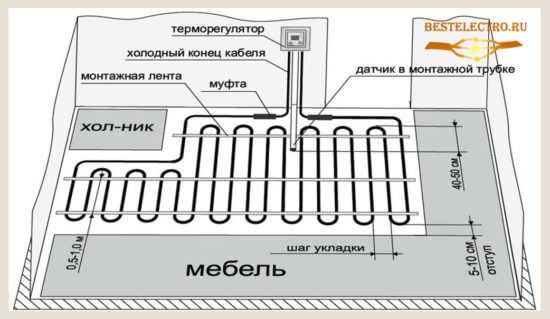

Вычерчивается план помещения и предполагаемое размещение греющих матов на нем.

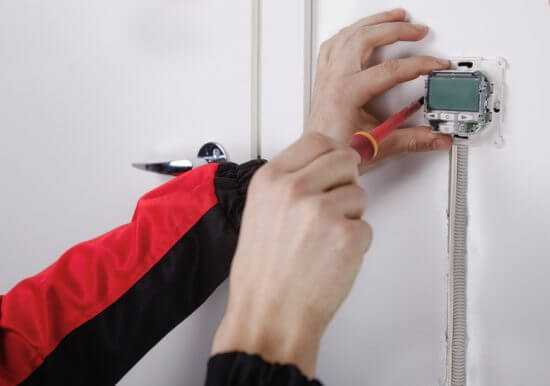

На стене, в удобном для пользователя месте, устанавливается терморегулятор, а его датчик, по штробе, проводиться на пол.

Необходимо подготовить ввод электропитания, способный выдержать ток, потребляемый системой обогрева пола.
Если возникла такая необходимость, старая стяжка удаляется, а на зачищенную поверхность выкладывается теплоизоляция. По периметру пола размещается демпферная лента, компенсирующая расширение пола при нагреве.

Непосредственно перед укладкой кабеля, необходимо измерить его омическое сопротивление. Измеренное значение не должно отличаться от паспортных данных устройства, более чем на 10%.
Крепление греющих кабелей к поверхности пола может производиться стяжками к армирующей сетке или при помощи специальных монтажных лент.

При монтаже теплого пола в помещениях с повышенной влажностью (ванной комнате, бане, сауне) армирующая сетка и регулятор обязательно должны быть соединены с заземляющим контуром, электрическая сеть защищена УЗО.

Термодатчик

При прохождении греющего провода через стык двух плит, он должен быть защищен от механического повреждения гофрированной трубой.
После того, как все элементы конструкции смонтированы – стоит еще раз проверить сопротивление провода, если оно изменилось незначительно, относительно предыдущего замера, то можно проводить испытания, подав напряжения питания.

Если при испытаниях не выявлено дефектов, то регулятор демонтируется на время отделочных работ, а пол заливается стяжкой, после ее полного высыхания необходимо произвести еще одну проверку работоспособности кабелей, а лишь затем приступать к укладке напольного покрытия.

Стоимость матов с греющим кабелем

Стоимость этого типа подогрева пола немного выше, нежели с инфракрасной пленкой. При изучении цен, на рынке строительных материалов, мы выявили среднюю цену. Средняя стоимость составила – от 3000 рублей за 2 м2, свыше 5500 рублей за 3 м2 и 8500 рулей за 4 м2. Качественный терморегулятор, дополнительно обойдется потребителю в 200 – 3500 рублей, а монтажник, за работу) возьмет около 500 рублей за 1 м2. Это без учета заливки стяжки.

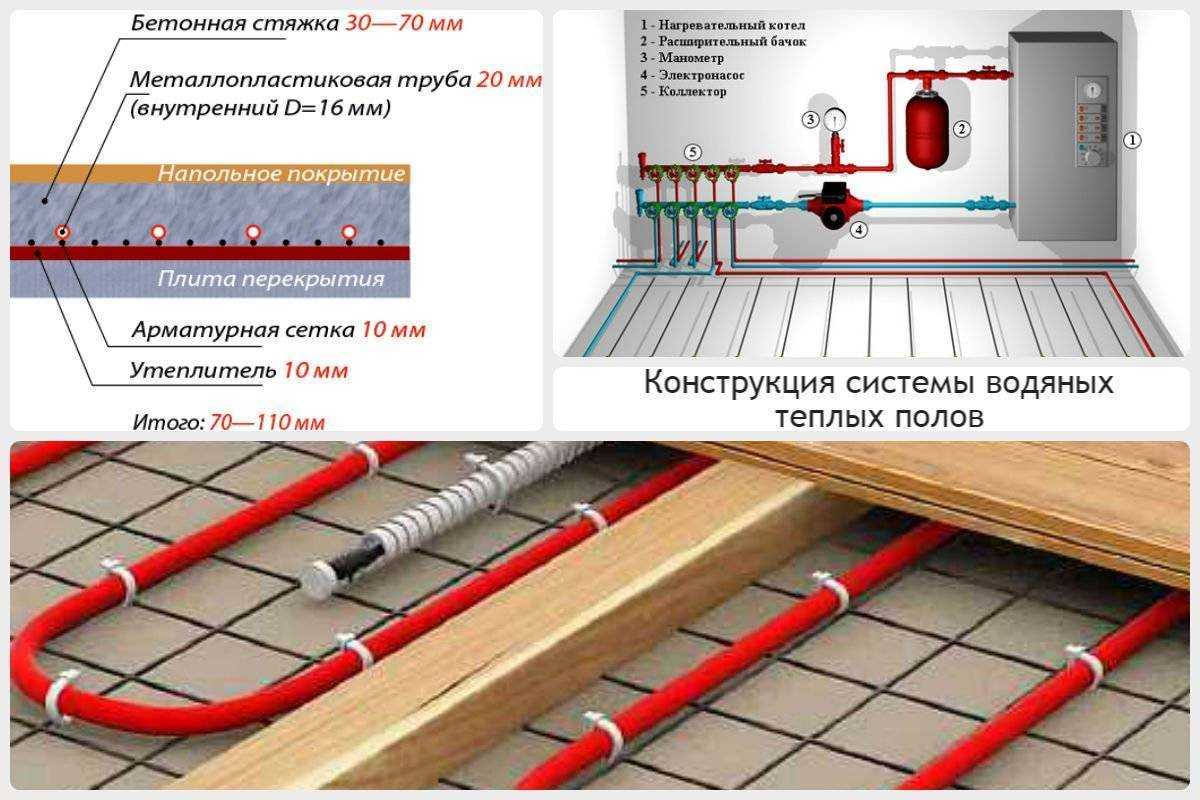

Конструкция системы

Прежде чем разбираться, является ли вред теплых полов реальностью, или это всего лишь растиражированный прессой и телевиденьем миф, нужно проанализировать, что представляет собой сама конструкция.

Итак:

Теплый пол – это система нагревательных элементов, расположенных под напольным покрытием. Обогрев осуществляется либо за счет движения горячей воды по трубам, либо за счет повышения температуры специальных кабелей.

Обратите внимание!
Запитывать водяные полы от системы отопления или горячего водоснабжения многоквартирного дома категорически не рекомендуется.
Причина довольно проста: тепло, которое будет расходоваться на прогрев пола, недополучат ваши соседи. .
Отдельную категорию составляют инфракрасные полы, у которых за обогрев отвечают карбоновые пленки, стержни или панели

В большинстве случаев температуру подогрева можно регулировать

Регулировка осуществляется как в ручном, так и в автоматическом режиме.

Автоматическая настройка температуры напольного покрытия может быть «завязана» не только на датчик температуры теплого пола, но и на термодатчик внутри помещения. Таким образом, мы используем напольный обогрев как часть общей отопительной системы.

Отдельную категорию составляют инфракрасные полы, у которых за обогрев отвечают карбоновые пленки, стержни или панели.
В большинстве случаев температуру подогрева можно регулировать. Регулировка осуществляется как в ручном, так и в автоматическом режиме.
Автоматическая настройка температуры напольного покрытия может быть «завязана» не только на датчик температуры теплого пола, но и на термодатчик внутри помещения. Таким образом, мы используем напольный обогрев как часть общей отопительной системы.

Основные элементы

Виды теплого пола

Ключевая разница кроется в типе элементов осуществляющих нагрев системы, а с вопросом «теплый пол водяной или электрический что лучше?» предстоит обстоятельно разобраться.

Производители предлагают несколько вариантов нагревающих систем, а именно водяные (гидравлические) и электрические.

Электро полы бывают кабельные и пленочные, особняком стоят теплые маты, являющиеся, некой серединой.

На вопросы: «Какой теплый пол лучше водяной или электрический?» и «что выгоднее?» однозначного ответа нет. Если бы он существовал, то на рынке осталась бы, лишь одна технология. Все они обладают преимуществами и недостатками, относительно конкурента. Какой теплый пол выбрать стоит решить, опираясь именно на индивидуальную специфику вашего помещения.

Обе технологии предоставляют главный плюс теплых полов – отсутствие конвенционного движения воздуха. Это означает, что нет прямого контакта с воздушным наполнением помещения, а значит, воздух не пересушивается и перемещение воздушных потоков с пылью не происходит. В больших промышленных помещениях распределяют обогрев по всей площади, а не концентрируют его у настенных радиаторов и конвекторов.

Виды теплых полов

Системы обогрева помещения типа «теплый пол», классифицируются на группы, по типу применяемого теплоносителя и способу управления нагревом, а также на подгруппы – по конструктивным отличиям.

По типу теплоносителя:

Водяные. В качестве источника тепловой энергии применяется вода (из системы горячего водоснабжения в квартире или от нагревательного котла в частном доме).
- С деревянным перекрытием в качестве основы.
- С применением бетонной стяжки.
- Без использования стяжки.
Электрические. Нагрев устройства происходит при прохождении электрического тока через сопротивление нагревательных элементов и выделение части его энергии в виде тепла.
- Кабельные.
- Пленочные (инфракрасные).
- Нагревательные маты.
- Мобильный теплый пол (электроковер).

По управлению температурным режимом:

С ручным или механическим управлением. Температурный режим задается при помощи поворота ручки механического термостата или включения клавиши определенного режима работы.
С цифровой регулировкой температуры. При помощи специального датчика теплого пола, можно, нажатием клавиш, задать требуемую температуру, которая и будет поддерживаться в процессе работы нагревателя.
С программным управлением. Специальная программа, позволяет задать температурный режим на несколько дней или недель вперед. Контроллер автоматически будут выставлять температурный режим, в соответствии с записанными в него пользователем в него параметрами.

Виды теплого пола

Электро полы бывают кабельные и пленочные, особняком стоят теплые маты, являющиеся, некой серединой.

Легкая полистирольная схема

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
по периметру приклеивается лента, компенсирующая расширения во время нагрева;
на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Теплые электрические полы плюсы и минусы

На сегодняшний день существую такие виды теплых электрических полов:

Кабельный – так называются все типы теплых полов, в основе которых лежит специальный кабель.Этот вид отопления уже устарел из-за некоторых технических характеристик, но все еще востребован, так как является самой недорогой системой.Встречаются саморегулирующиеся, одно- и двухжильные, экранированные или неэкранированные кабельные теплые электрические полы. Плюсы и минусы точнее расскажут об их свойствах.
Нагревательные маты – это разновидность кабельного пола, но с более упрощенным способом монтажа, с готовыми расчетами по мощности и с большей стоимостью.
Инфракрасная пленка состоит из тончайшего основания, внутри которого находятся нагревательные элементы.Она производит инфракрасное излучение, похожее по своим свойствам на полезные солнечные лучи.Пока этот вид теплых электрических полов самый дорогой, но при этом энергосберегающий.

Искать недостатки электрического теплого пола бессмысленно, так как он – это только одна из составляющих этой системы. Да, именно его обогревательные элементы, какими бы они ни были, вырабатывают тепло, но если при монтаже конструкции что-то упустить или применить недостаточно качественные материалы, то он, скорее станет «жертвой» нерадивого строителя, чем «виновником» холода в помещении.

Среди преимуществ кабельного теплого пола можно отметить следующие:

достаточно невысокая цена по сравнению с другими видами теплых полов;
его можно класть под любое напольное покрытие;
имеет достаточно большой срок эксплуатации.

Как отмечают потребители, минусов у этого типа электрических полов несколько больше:

Одним из самых существенных недостатков данного пола является то, что стоит какой-то части кабеля сломаться, как выйдет из строя вся система. Учитывая, что она лежит под напольным покрытием и слоем стяжки, ее ремонт обойдется недешево.
У него теплопотеря больше, чем у пленочного пола, а значит, и энергозатраты выше.
Монтаж этой конструкции занимает много времени.
На него нельзя ставить мебель, поэтому, уложив его на определенной площади помещения, трудно будет сделать перестановку, так как нужно всегда придерживаться этих рамок.
Толщина кабельного теплого пола достаточно большая, так что в помещениях с невысокими потолками он будет неуместен.

В остальном, если монтаж был произведен правильно, то подобная отопительная система будет радовать своих хозяев теплом долгие годы.

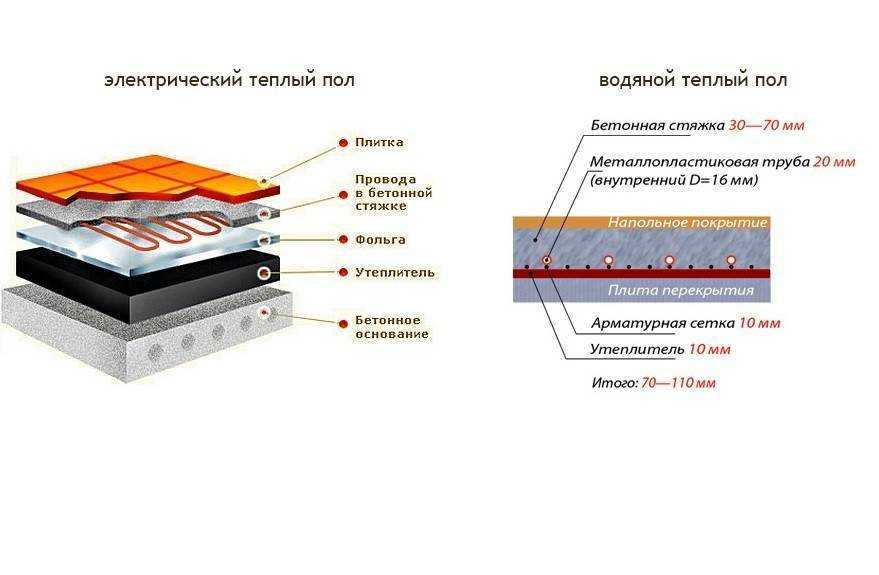

В чем отличие электрического «теплого пола» от водяного

Сравнительный анализ водяного и электрического подогрева пола невозможен без учета специфических особенностей каждой системы отопления.

Водяной «теплый пол» использует в качестве источника тепла жидкий теплоноситель, циркулирующий по проложенным в стяжке пола трубам. Подогрев воды осуществляется в котлах, которые могут работать на газе, жидком и твердом топливе.

У электроподогрева напольного покрытия источником тепла служит специальный кабель, греющийся при прохождении электрического тока. Его так же монтируют внутри стяжки.

Сильные и слабые стороны водяного «теплого пола»

экономичность — по расчетам специалистов, водяной «теплый пол» по затратам на обогрев лучше центрального отопления на 30%, а в отдельных случаях и на 60%, электроподогрева пола — в 4-5 раз;
большой, до 50 лет, срок эксплуатации;
устройство под все имеющиеся в продаже виды пола (линолеум, ламинат, паркет, плитка и т.д.);
универсальность — нет ограничений по виду и типу помещений (по зданиям есть запреты);
экологичность — отсутствуют выделение в воздух вредных веществ и электромагнитное излучение, параметры влажности в помещении изменяются, но не существенно (радиаторы сильнее сушат воздух);
комфортная ходьба по полу босиком;
эстетичность — вся система скрыта, нет видимых труб и радиаторов отопления. Это позволяет дизайнерам применять самые неожиданные решения при расстановке мебели и оформлении интерьера.

Есть и недостатки:

необходимо иметь техническое помещение для подогрева теплоносителя;
высота помещения значительно уменьшается, минимум на 8 см, из-за необходимости укладывать утеплитель между стяжкой и основанием пола (чтобы не обогревать подвал) и более толстой стяжкой (дополнительно необходимо закрывать трубы на 2-4 см толщиной);
высокая стоимость комплекта оборудования (отопительный котел, центробежные насосы, смесительные узлы и т.д.) — примерно в 5 раз выше стоимости кабельной системы обогрева;
сложный и трудоемкий монтаж — нужен опыт соединения труб и заливки стяжки (незначительные ошибки могут вскрыться через пару месяцев, в итоге пол и систему придется менять);
запрещено устанавливать в многоэтажных домах;
нет возможности ремонта — при протечке демонтируются и пол, и стяжка;
несмотря на наличие смесительного узла, регулировка температуры теплоносителя затруднена, в результате чего возникают постоянные скачки температуры, что хорошо видно у твердотопливных котлов;
неравномерный прогрев пола — по мере прохождения по трубам теплоноситель остывает;
требуется постоянное обслуживание при использовании твердотопливных котлов (регулярно подкладывать топливо);
большой вес стяжки, что требует усиления основания, если не укладывалась железобетонная плита перекрытия.

Сильные и слабые стороны электрического «теплого пола»

Среди достоинств электрического подогрева пола специалисты выделяют:

возможность укладки на систему электрообогрева любых напольных покрытий;
всеохватность — можно монтировать в одно- и многоэтажных домах, квартирах и офисах, гостиной, ванной, на кухне и т.д.;
низкая цена комплекта оборудования;
простой монтаж — выполнение работ под силу хозяевам жилья;
очень точная, до 0,1 градуса по Цельсию, регулировка температуры источника тепла благодаря термодатчикам и терморегуляторам;
система компактная, не требует дополнительных помещений и легко прячется;
нет необходимости в обслуживании;
высокий уровень комфорта в помещении: приятный теплый пол, регулируемая температура воздуха, отсутствие циркуляции воздушного потока;
большой срок службы при соблюдении элементарных правил эксплуатации (наиболее распространенная ошибка — нарушение режима включения и выключения системы);
равномерный прогрев поверхности пола, как в отдельной комнате, так и в квартире в целом.

Есть и минусы:

высокие эксплуатационные расходы (при отоплении квартиры расход электроэнергии достигает 10-15 кВт/час);
требуется замена подводящей электропроводки на более мощную (стандартные варианты не рассчитаны на высокие нагрузки);
высота помещения уменьшается на 7-10 см;
необходимо мощное перекрытие из-за тяжелой стяжки;
сложный, но не требующий полного демонтажа стяжки, ремонт (в отличие от водяного «теплого пола», место потери контакта легко определяется приборами).

Рассмотренные сильные и слабые стороны каждого вида обогрева помещения не позволяют сделать однозначный вывод: «теплые полы» — водяные или электрические, что лучше.

Продолжим анализ. Для этого будем сравнивать технико-эксплуатационные характеристики.

Вместо заключения

Настоящие профессионалы, прочитав эту статью до конца, могут прийти в ярость. Безусловно, здесь рассказано далеко не все, что необходимо для монтажа теплого пола своими руками. Я лишь хотел провести небольшой экскурс в технологию теплых полов, показать фотографии, некоторые цифры, привести факты. Для тех, кто только начал задумываться о том, чтобы сделать полы с подогревом в новом доме или квартире, эта статья поможет обрести первоначальное видение предмета обсуждения.

Еще раз повторюсь, дело это не такое уж простое. Один расчет водяного теплого пола, если делать его по всем правилам, может повергнуть в шок. Если же выполнять монтаж без предварительных расчетов, можно столкнуться с неравномерностью нагрева помещений, переплатой за лишние материалы, переплатой за излишнюю электроэнергию или газ, иногда вовсе испорченный пол и почти всегда — истраченное время и нервы.

По-дружески советую не скупиться и пригласить на монтаж специалистов. Только настоящих! Они должны знать, что и как делать. Надеюсь, вы именно так и поступите, поэтому стандартная команда ребенку «не сиди на холодном полу» навсегда покинет ваш дом.

Автор текста и фото водяного пола: Виктор Чернов

Остальные фото взяты из инетернета.

Назад
Вперёд

Разновидности

Сегодня применяется несколько разновидностей теплых полов. Они делятся на две большие группы. К первой категории относится водяной теплый пол в доме. Он представляет собой трубы, которые проложены под покрытием основания комнат. По ним перемещается горячая вода от котла.

Вторая категория включает в себя электрический теплый пол. В этом случае применяются провода или прочие проводники. Они нагреваются в процессе прохождения по специальному материалу электрического тока. В этой категории различают проводной и пленочный теплый пол.

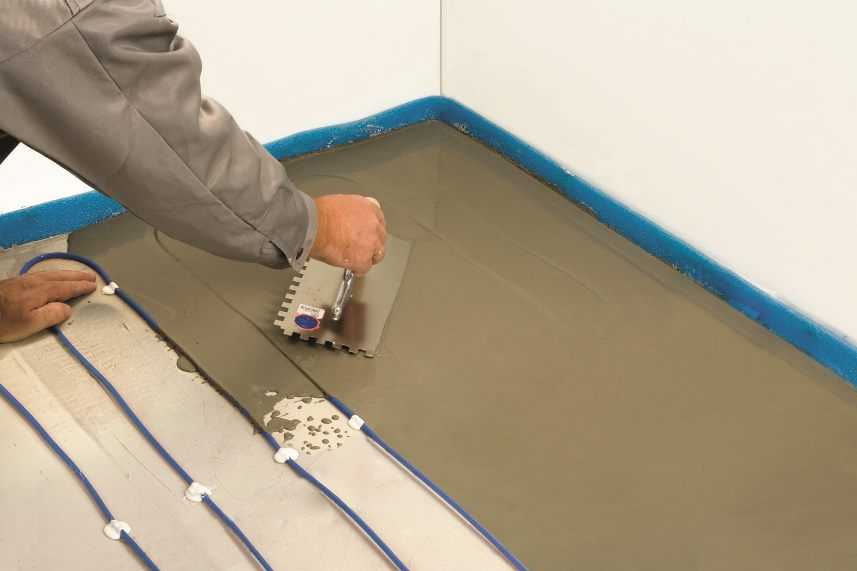

Кабель может укладываться в стяжку или плиточный клей. Такой вариант систем можно смонтировать практически под любое покрытие, толщина которого не превышает установленные производителем нормы. Пленка монтируется без раствора. Чаще всего это листы ДСП, ламинат, паркет, линолеум.

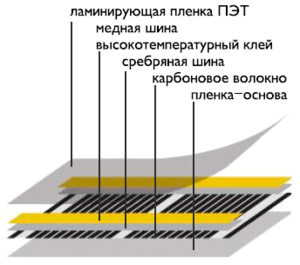

Конструкция инфракрасного пола

ИК теплый пол — это способ обогрева, происходящий за счет нагревания электричеством нагревательных элементов пленки. Инфракрасный нагреватель изготовлен из двух частей, элемент для нагрева сделан их токопроводящих полосок с расстоянием друг от друга в 16 мм, исполненных с применением технологии Carbon NanoTube.

Электроэнергия поступает по серебряно-медным проводам, пленка с двух сторон герметическая и ламинирована противопожарным полимером, который к тому же имеет стойкость к влажности и атмосферным воздействиям и хорошо изолирован. Подсоединяется он к электросети параллельно через установленный отдельно терморегулятор.

Если повредить инфракрасную пленку механическим путем то, перестанет функционировать только поврежденное место, а вся остальная система будут нормально работать.

В своем домовладении имеет смысл ставить теплый инфракрасный пол, особенности, конструкции которого равномерно распределяют нагрев полов и поддерживают стабильную температуру воздуха в комнатах.

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее «жарит» холодный пол и «еле греет» уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.

Одно из главных преимуществ такого изделия — более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.

Инфракрасные полы и инженерные системы

Этим вопросом интересуются только профессионалы, потребители не считают нужным вникать в тему. А напрасно, от знаний влияния инфракрасного пола на инженерные системы зависит безопасность эксплуатации всего здания.

На что следует обращать внимание потребителям?

1. Максимальная мощность электрических сетей в квартире или доме. Стандартные квартиры рассчитаны на потребление не более 4 кВт мощности всеми бытовыми приборами. С учетом этого показателя рассчитывается сечение токоведущих кабелей, технические показатели средств защиты и т. д. Конечно, электрики во время монтажа дают определенный запас, но сколько и всегда ли – никому неизвестно. Для того чтобы иметь ощутимый эффект от использования инфракрасного пола в качестве отопительной системы нужна мощность на квадратный метр не менее 200 Вт/м2. И это при идеальной теплоизоляции половых перекрытий и фасадных стен. Если квартира площадью 100 м2, то только для инфракрасного пола потребуется 20 кВт свободных мощностей. Теперь сравните четыре запланированных и двадцать требуемых киловатт. Есть разница? Выход – перед монтажом инфракрасного пола следует полностью переделать электрическую проводку дома и получить разрешение у владельца электрических сетей на увеличение мощности. Владелец сетей не всегда такое разрешение дает, у него в большинстве случаев нет свободных мощностей. Причины такой ситуации различные, но главная – нежелание вкладывать прибыль в развитие инфраструктуры.

Характеристики

2.Безопасность эксплуатации. Инфракрасный пол подключается к напряжению 220 В. Технология укладки предусматривает несколько ступеней защиты оборудования, но всегда ли монтажники строго соблюдают рекомендованную изготовителем инструкцию? Нарушения ПУЭ, к сожалению, не так уж и редки. Да и во время эксплуатации могут возникнуть различные непредвиденные ситуации. К промеру, затопления полового покрытия вследствие прорыва водопроводной системы

В науке есть такое понятие: если вероятность события не равняется нулю, то его всегда нужно принимать во внимание. Значит, поражение пользователей электрическим током возможно

Пленочный инфракрасный теплый пол сплошной 100см (220Вт/кв.м.)

Опытные строители настоятельно рекомендуют предусматривать использование инфракрасных полов для отопления еще во время производства проектных работ и утверждения документации во всех надзорных государственных организациях и владельцев инженерных сетей.

Несколько слов о преимуществах. Это единственный вид обогрева, технология обустройства которого не предусматривает использование «мокрых» материалов, что позволяет значительно расширять сферы использования инфракрасных полов, значительно сокращать время монтажа.

Некоторые марки силовых кабелей

ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.

АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.

Структура кабеля АВВГ с цельными токоведущими жилами

Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.

Технические характеристики:

Марка	Число жил	Сечение, мм2

АВВГ	1…4 (круглые)	1,5… 240
АВВГ	3-4 (секторные)	70… 240

АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

Структура кабеля АВК

Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.

Цветные полосы маркировки на изоляции жил кабеля СИП

Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.

Основные параметры СИП-4:

Число и сечение жил, мм2	наружный Ø мм	Масса СИП кабеля , кг/км
1х16	7.5	70
1х25	8.5	100
2х16	15.5	140
2х25	17.5	200
3х16	16.5	205
3х25	18.5	290
4х16	18.5	280
4х25	21.0	395

Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.

Структура кабеля АВБбШв/ВБбШв

Расшифровка маркировки:

А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
В – виниловая изоляция проводов;
ББ – бронированные стальные ленты;
Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
Шв нг – может обозначать, что изоляция сделана из негорючих материалов.

В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.

Технические характеристики:

Число жил, мм2	Наружный диаметр кабеля, мм	Масса 1 км кабеля, кг
АВБбШв	АВБбШв нг
~ 660 V	~1000 V	~660 V	~1000 V	~660 V	~1000 V


3х4	15.5	17	380	435	395	450
3х6	16.5	18	435	495	450	510
3х10	19.0	19.5	575	595	595	615
3х16	21.5	22.0	720	744	745	770
3х25	25	25.5	955	980	985	1010
3х35	27.0	27.5	1135	1160	1170	1200
3х50	30.5	31.0	1445	1480	1490	1525
3х4+1х2.5	16.5	—	420	—	435	—
3х6+1х2.5	17.5	—	490	—	505	—
3х6+1х4	17.5	19.0	370	555	390	570
3х10+1х4	30	—	675	—	695

Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

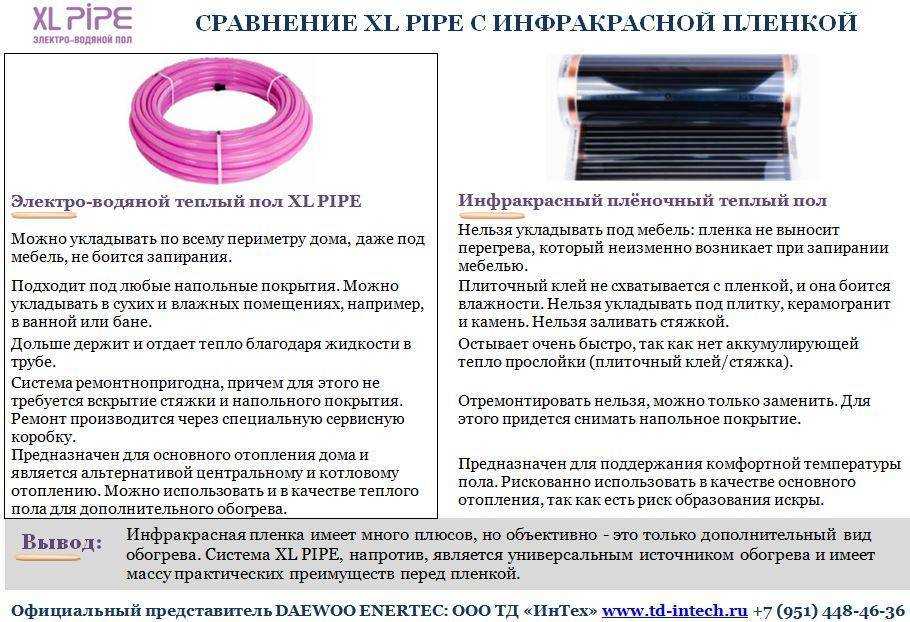

Особенности пленочного теплого пола

Пленочный пол представлен в виде резистивных полос, которые герметично запаяны с каждой стороны. Прочная полиэтиленовая пленка внутри имеет нагревательные элементы. Она легко монтируется под различные напольные покрытия (ламинат, линолеум).

Применение термопленки предусматривает использование монтажного материала с теплоотражающим эффектом для пленки и финишного напольного покрытия, которое снижает потерю тепла.

Если пленочный теплый пол обустраивается на кухне однокомнатной квартиры в новостройке, тогда под керамическую плитку рекомендуется уложить теплоотражающий материал с твердой прослойкой, толщина которого равняется 3 мм.

В противном случае пленочная система может повредиться из-за состава керамической плитки и оказания больших механических воздействий на теплый пол.

Плюсы:

монтаж (укладывается сверху на стяжку);
моментальное нагревание всей поверхности.

Минусы:

цена.

Принцип работы данной системы основан на инфракрасном излучении. Она генерирует отрицательные ионы в помещении, оказывая положительное влияние на человеческий организм.

Подводя итоги, сравним сильные и слабые стороны водяного и электрического полов. В простоте монтажа и доступности выигрывает электрический пол, в цене — водяной.

Если речь идет о небольшой квартире, специалисты рекомендуют остановиться на электрическом варианте. При отапливании маленькой площади он не будет обходиться слишком дорого, и с ним не будет столько хлопот, как с водяным.

7 ошибок, которые нельзя совершать при монтаже теплого пола

Не надо монтировать теплый пол на грязную поверхность, с которой не убрали пыль. Чтобы почистить пол, можно пройтись по нему строительным пылесосом, после чего загрунтовать поверхность.Подобрать «правильную» грунтовку вы сможете, если прочтете это
Нельзя наступать на греющий кабель в твердой обуви. Если же без этого нельзя обойтись, то нужно делать это максимально аккуратно.
Не допускается монтирование температурного датчика в растворе. Его нужно поместить в цельную гофру без отверстий, чтобы обеспечить защиту этого элемента от заливочной смеси. Не допускаются сильные изгибы. Нужно понимать, что температурный датчик может выйти из строя. Потому нужно обеспечить возможность его простой замены. Из-за невыполнения этого требования простая операция по замене термодатчика становится трудновыполнимой.
Специалисты не рекомендуют пренебрегать формальностями, такими как замер сопротивления до укладки и после выполнения монтажа. Нужно проверить соответствие этого значения паспортным данным на конкретный теплый пол. Если в документации информация о сопротивлении пола не проставлена, то нужно ее вписать, указав рядом дату проверки значения.
Важным моментом является необходимость зарисовать схему укладки теплого пола. На ней нужно указать расстояния до ближайших стен, а, также, до других объектов, на которые можно ориентироваться, например, на крупногабаритную мебель. Для облегчения выполнения этой задачи в большей части инструкций предусмотрена страничка под индивидуальный чертеж. Модно сфотографировать общее расположение греющего кабеля, что позволит в будущем не испортить его, если будет выполняться сверление пола в процессе монтажа дверей, установки сантехники.
Не допускается наличие воздушных карманов возле греющего кабеля, так как это снизит его эффективность. Данная проблема особенно актуальна, когда выполняется укладка теплого пола в плиточный клей. Если не соблюдать это требование, например, с целью экономии раствора, то кабель легко может перегреться и выйти из строя.
Нельзя включать теплый пол для ускорения высыхания стяжки, так как это с большой вероятностью повредит кабель. Включение возможно спустя несколько недель, что зависит от типа раствора и его толщины.

Соблюдая эти простые правила, можно выполнить прокладку тёплого пола так, чтобы он служил долгие годы и радовал своих владельцев мягким и уютным теплом.

Мне нравитсяНе нравится

На электрический теплый пол какое покрытие

Здесь особых ограничений по использованию напольной отделки нет. В приоритете керамическая плитка, керамогранит и камень. Их можно сразу укладывать на нагревательный кабель, используя клеевой состав. Ламинат, линолеум и ПВХ плитку монтируют на стяжку, в которую заложен электрический кабель.

Поливинилхлоридная плитка и линолеум в плане передачи тепла лучше. У них меньше толщина: 1,6-2,0 мм – это бытовой вариант. У полукоммерческого толщина не превышает 3 мм. К примеру, самая маленькая толщина ламината – 8 мм. При этом у последнего многослойная структура, что также является препятствием для прохождения тепловой энергии.

Монтаж кафеля на электрические теплые полы
