Топ-13 самых лучших сетевых фильтров по качеству и надежности

Сравнение с другими видами

Разница между обычным удлинителем и его аналогом с заземлением — в имеющейся дополнительной жиле кабеля. Работает этот элемент только при наличии соответствующего ответного элемента в розетке жилого объекта. Если его нет, заземлению будет некуда уходить.

От сетевого фильтра такой удлинитель отличается тем, что он способен защитить от поражения электрическим током, предотвратить повреждение прибора и обгорание элементов проводки. В остальном их функции похожи.

В случае с обычным удлинителем скачок напряжения может весьма плохо отразиться на работоспособности приборов.

Помимо разницы в назначении, существуют различия и в цветовой маркировке жил. В кабелях с удлинителем их сразу 3: фаза, 0 и заземление. Для каждой категории установлены свои нормативы.

Цвет провода заземления, при его наличии, может быть:

• зеленым;
• желтым;
• двойным, с сочетанием этих тонов.

При отсутствии такой жилы функция отвода тока «в землю» работать не будет. В остальном исполнение специальных и обычных моделей удлинителей абсолютно стандартное.

Для чего нужен сетевой фильтр?

1. Защита от всплесков напряжения. Они происходят при включении и выключении оборудования, например, перфоратора или стиральной машины в соседней квартире.
2. Защита от импульсов напряжения. Являются кратковременными, образуются в результате ударов молний или неправильной работы заземления.
3. Защита от шумовых помех. Это радиочастотные и электромагнитные помехи, которые образуются от работающих поблизости бытовых приборов и радиостанций.

Данные приборы подходят для техники, отключение от сети которой не приведет к утере информации. Таким образом, полностью «спасти» персональный компьютер это устройство не сможет, зато подойдет для работы с домашним кинотеатром, приставкой, микроволновой печью.

Существуют следующие типы фильтров, а точнее уровней защиты:

1. Базовый. Это недорогие простые устройства, используются для защиты несложной бытовой техники.
2. Продвинутый. Подходят для практически любой домашней техники, оптимальны по соотношению цены и качества.
3. Профессиональный. Применяются для защиты особо чувствительных к перепадам напряжения дорогих приборов, например, домашним кинотеатрам.

Чем качественнее фильтр, тем надежнее он работает. Обязательным условием его исправной работы является подключение к розетке с заземлением.

Лучший электрический удлинитель на катушке

Удлинитель на катушке ZUBR 55075-50 отлично подходит для работы на строительных площадках, протяженных дачных участках. Для изготовления силовых шин используется латунь высокого качества, провод ПВС имеет литую вилку (ударостойкая, прорезиненная) и двойную изоляцию, где у каждой жилы есть собственная противопожарная оболочка. Для подключения потребителей смонтирована одна розетка разборной конструкции, что позволяет ее легко заменить в случае поломки.

Клеммы имеют надежное крепление к кабелю, что предотвращает их искрение, а также нагрев из-за слабого контакта. Для надежной фиксации кабеля на катушке имеются специальные зажимы, которые также предотвращают его самопроизвольное разматывание. Рама конструкции изготовлена из металла, оснащена удобной ручкой для переноски.

Характеристики

• допустимая нагрузка – 2,2 кВт;
• длина – 50 м;
• ток – 10 А;
• характеристики провода: тип – ПВС, количество жил – 2, сечение – 1 мм2;
• количество розеток – 1.

Плюсы

• двойная изоляция шнура;
• длина провода;
• наличие на катушке воротника, предотвращающего истирание провода;
• наличие зажимов для фиксации провода;
• устойчивая рама катушки.

Выбор сечения кабеля по силе тока и мощности

Токонесущую часть кабельного изделия представляет металл в виде меди или алюминия. Часть плоскости, проходящая под углом в 90о к проводу с металлическим ограничением, носит название — сечение провода, измеряемое в квадратных миллиметрах.

Выбор сечения кабельного изделия по мощности осуществляется в соответствии с табличными данными, посредством суммирования показателей потребляемого всеми энергозависимыми приборами электричества.

Кабель медный

Суммарные показатели мощности умножаются на коэффициент одновременности, равный 0.8, после чего выбирается сечение кабельного изделия по таблице.

Более точным принято считать выбор кабельного сечения в соответствии с силой тока. Например, расчеты для однофазной электрической сети осуществляются по стандартной формуле I = Р / 220, где показатель Р является суммарной мощностью электрических приборов (Вт).

Для трёхфазной сети расчет выполняется по формуле I = Р / √3 × 380. Расчет сечения кабельного изделия по силе тока для трехфазной сети с наличием электрического двигателя определяется в соответствии с формулой I = Р / √3 × 380 × СОS f, где последний показатель является коэффициентом мощности.

Что будет, если удлинитель не соответствует требованиям

Внутри удлинитель хрупок, поэтому следует вести его вдоль стен, под мебелью, чтобы как можно меньше подвергать механическому воздействию

При отклонении от норм подключения холодильника через удлинитель возможны различные негативные последствия.

Если мощность подключаемых бытовых приборов будет превышать максимально допустимую нагрузку на удлинитель, токоведущие части проводов нагреются и произойдёт оплавление изоляции с последующим коротким замыканием, что может привести к пожару. При этом стоит учесть, что холодильник эксплуатируется круглые сутки, в том числе в отсутствие хозяина квартиры, поэтому данным правилом пренебрегать категорически нельзя.

Если нет заземления на корпусе прибора, при неисправности может податься электрический ток, что будет угрожать жизни и здоровью пользователей оборудования. Тем не менее по старым советским стандартам розетки в квартирах не имели заземляющего провода.

В случае если электропровод подвергается частым механическим воздействиям, например, к нему дополнительно подключаются другие бытовые приборы, шнур переносится с места на место, на него наступают при ходьбе по квартире или же имеются сильные перегибы провода — это может привести к излому токоведущих частей удлинителя, а также повреждению их изоляционного покрытия. При этом есть риск поражения человека электрическим током, а также короткого замыкания оголённых проводов и пожара. А также возможен излом или обрыв жил, что приведёт к поломке удлинителя.

Если вилка холодильника неплотно входит в проводной разъём, в соединении есть люфт, способный привести к нагреванию токоведущих частей, оплавлению изоляции и короткому замыканию с возгоранием.

Решение подключить холодильник через удлинитель может быть безопасным, если придерживаться всех вышеперечисленных правил эксплуатации. В случае их нарушения ответственность за весь риск на себя берёт сам нарушитель — начиная от исправности бытового прибора и заканчивая собственным здоровьем и жизнью.

Коротко о главном

Чаще всего для изготовления уличного удлинителя используются – проводники с резиновой изоляцией КГ и его европейский аналог XYMM, КГ-ХЛ, КГН и кабеля с поливинилхлоридной оболочкой ПВС и ПРС. У каждого из них есть свои особенности в эксплуатации и рекомендации к применению.

При выборе переноски учитывается следующий ряд параметров:

• Протяженность и количество розеток.
• Марка, сечение проводника.
• Защита от разрушения.
• Модификация вилки.
• Стойкость к внешним условиям и перепадам в сети.

При подборе проводника для изготовления удлинителя необходимо определить его потерю мощности и фактор риска возгорания оболочки от возможного нагрева.

Оценок 0

Удлинитель и сетевой фильтр. В чем разница?

Удлинитель — устройство для подключения оборудования, техники. Конструкционо идентичен обычной розетке. Его назначение — стать соединителем между источником и потребителем электропитания. Например, если до стационарной розетки далеко, а нужно подключить бытовую технику, инструмент, решить вопрос поможет электропереноска.

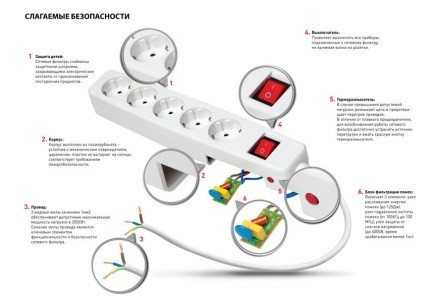

Конструкция устройства проста. Помимо корпуса, кабеля, вилки в нем есть 1-8 и больше розеток. Также могут быть простейшие модули безопасности. Необходимы для защиты от замыкания, возгорания, удара током.

• Предохранитель или плавкая вставка необходима для физического разрыва электрической цепи. Срабатывает, когда токопроводящая шина устройства начинает разогреваться. Причиной могут быть поломки самой переноски или когда в нее подключено несколько единиц мощной техники, а сама электроцепь рассчитана на меньшую нагрузку.
• Размыкатель тока — деталь в виде кнопки, расположенной на торце корпуса переноски. Срабатывает в случае, когда значение номанального тока существенно повышается. Когда номинальные параметры придут в норму, кнопку нажимают, электьрическая цепь вновь замыкается. Снова можно пользоваться подключенным оборудованием.

Что внутри:

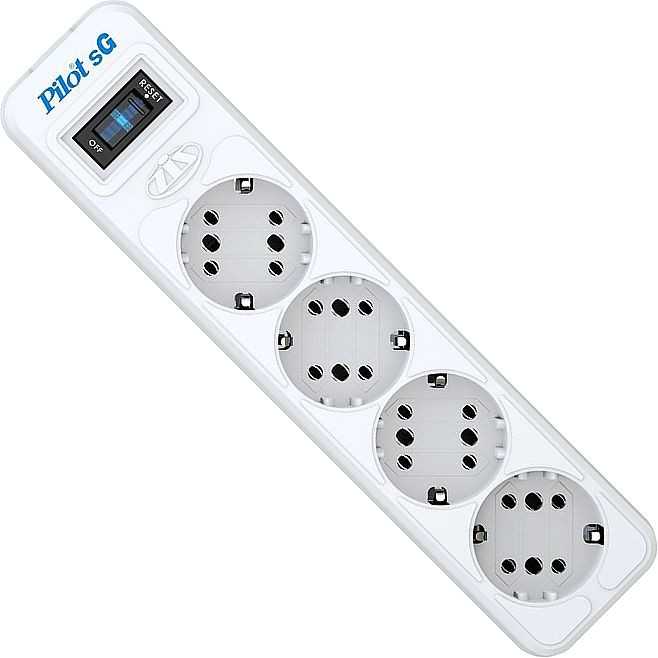

Сетевой фильтр — устройство, также предназначенное для подключения приборов, оборудования. От переноски отличается тем, что более сложно устроено. Не только сокращает расстояние до розетки, но и защищает цепь от высокочастотных помех, кратковременных перепадов напряжения. Предупреждает короткое замыкание, фильтрует высокочастотные колебания сети 220 В

Почему это важно?

• Офисная, бытовая аппаратура рассчитаны на работу с сетью, в которой частота напряжения не превышает 50 Гц.
• Что будет, если резко возрастет напряжение? Перегорят встроенные в технику предохранители. Если перепад слишком сильный — оборудование просто сгорит.

Чтобы избежать худшего сценария существуют сетевые фильтры со встроенными предохранителями, защитой от высокочастотных колебаний сети.

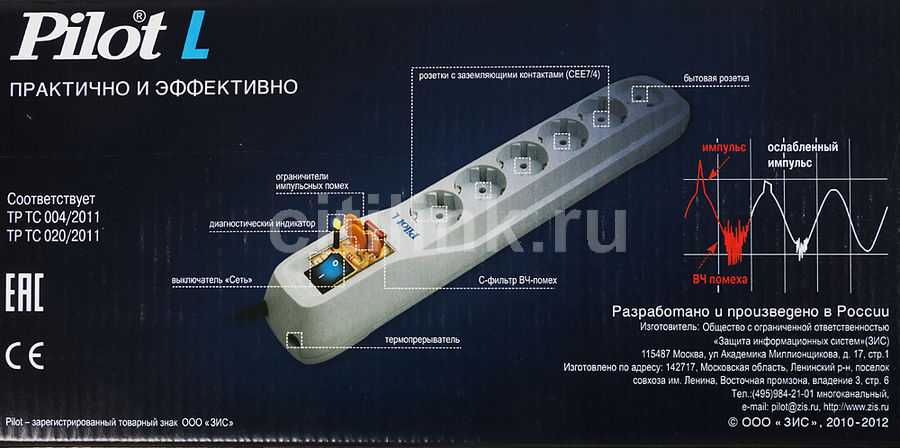

Какие защитные модули есть в сетевых фильтрах:

• Предохранители (плавкие вставки) и размыкатели-кнопки, наподобие тех, которые есть в простом удлинителе.
• Варистор — резистор с нелинейным сопротивлением. Подключается параллельно основной шине. Если напряжение сети нормальное, варистор работает как изолятор. Как только напряжение скачет, его сопротивление резко падает до нуля, электрическая энергия преобразовывается в тепловую.
• LC-фильтр — модуль защиты от высокочастотных помех. Улучшает частотные характеристики, выравнивает синусоиды переменного тока в сети 220 В.

Важно! Сетевыми фильтрами стоит пользоваться совместно со стабилизаторами напряжения. Это особенно важно, если постоянно приходиться через одну переноску подключать несколько единиц бытовой, офисной техники

Таким образом получается, что разница между устройствами — в степени защиты от помех сети электроснабжения. Способности предотвратить поломку, сгорание подключенной техники.

Лучшие силовые удлинители на одну розетку

Силовые удлинители на одну розетку станут прекрасным решением при наличии собственного хозяйства: подключить пилу, электролобзик или газонокосилку можно и поочередно.

1 место – силовой удлинитель LUX YC1-E-10 (Y-161)

Этот силовой удлинитель станет оптимальным вариантом при индивидуальных ремонтных работах в небольшом объеме: провод ПВС не боится изгибов и больших грузов, которые могут случайно на нем оказаться, а длина в 10 метров позволит проводить работы во дворе без всяких трудностей и неудобств. Розетка полностью безопасна благодаря прорезиненному корпусу, ей не страшна повышенная влажность.

Максимальная мощность – 2200 Вт.

Сечение кабеля – 3х0,75.

Средняя цена – 550 рублей.

Достоинства:

• Доступная цена;
• Провод с заземлением;
• Яркий цвет кабеля, заметный издалека;
• Прорезиненная розетка.

Недостатки:

• Малая для силового удлинителя мощность;
• Длина кабеля всего 10 м;
• Перед работой провод обязательно до конца размотать.

Сечение и марка провода

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.

Вот регламентированные сечения провода для удлинителей согласно этого норматива:

нагрузка до 6А (1,3кВт) – 0,75мм2

нагрузка до 10А (2,2кВт) – 1мм2

нагрузка до 16А (3,5кВт) – 1,5мм2

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности.

Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.

Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Как выбрать электрический удлинитель

Производители большинства электрических приборов в инструкции часто советуют не подключать их через удлинитель. И это правильно, ведь на дополнительной длине провода теряется часть мощности. А если изделие некачественное, это и вовсе может привести к короткому замыканию или возгоранию шнура в результате его перегрева. Но если без дополнительных метров не обойтись, свой выбор следует основывать на приведенных ниже характеристиках.

Степень защиты

Для стандартных удлинителей существует 2 варианта степени защиты:

• IP20 – предназначены для работы внутри помещений без большого количества пыли. Оборудуются открытыми типами розеток.
• IP44 – Допускается работа в сильно запыленных помещениях либо на открытых пространствах под дождем. Такие удлинители имеют водостойкий корпус, а на всех розетках установлены защитные крышки.

Тип кабеля

На удлинителях, рассчитанных на работы с бытовой сетью, устанавливаются два типа провода:

• КГ (кабель гибкий) – предназначен для профессиональных работ. Без труда выдерживает температуру от -40° до +40°. Такой провод изгибается без повреждений и устойчив к истиранию. У него есть 2 варианта исполнения: Т – температура окружающей среды до +50°, ХЛ – до -60°.
• ПВС (соединительный провод с оболочкой из ПВХ) – рассчитан на работу при температуре выше +1°. Этот вариант почти на треть дешевле предыдущего, но он не устойчив к истиранию и со временем трескается на месте изгибов. При низких температурах изоляция разрушается при изгибании. Удлинители с таким кабелем используются преимущественно в помещениях.

Максимально допустимая нагрузка (мощность) и сечение

Показатель определяет общую мощность подключаемых приборов. Чем выше максимальная допустимая нагрузка, тем большим делается сечение проводов.

Различают 3 типа:

• маломощные – до 1 кВт, сечение 0,5-0,75 мм;
• средней мощности – до 2,2 кВт, сечение 1 мм;
• повышенной мощности – 3,5 кВт, сечение 1,5-2,5 мм.

Допустимая нагрузка указывается на корпусе. При подключении электроприборов, суммарная мощность которых превышает данный параметр, удлинитель может выйти из строя: проводка нагревается и плавится, отгорают места соединения проводов

Это часто приводит к пожарам и задымлениям, так что на нагрузку следует обращать особое внимание. Так как длинный провод создает серьезное дополнительное сопротивление, при его длине более 50 м обязательным должно быть сечение от 2,5 мм

Длина кабеля

Параметр, который подбирается в зависимости от ситуации. В доме и офисе часто используются удлинители максимум на 5 метров, в то время как для работы на строительных объектах часто требуется 20 и более метров длины кабеля

Тут важно помнить, что большая длина создает неудобства в использовании удлинителя, так что лучше обратить внимание на модели с катушкой для сматывания

При работе с длинным проводом, который используется для питания мощного инструмента, его необходимо полностью сматывать с катушки. Дело в том, что индукция приводит к перегреву кабеля, собранного кольцами. У некоторых моделей присутствует встроенная защита от перегрузки в виде предохранителей. Выбирать рекомендуется именно такие удлинители.

Заземление

Дополнительная жила кабеля для подключения заземления (если соответствующий контакт есть в розетке) выполняет защитную функцию. Она не только предотвращает поражение током при эксплуатации неисправного электроприбора, но и снижает уровень помех на оборудование, подключенное как в пределах одной сети, так и просто расположенное рядом. Такие удлинители следует покупать в том случае, когда предполагается их использование с постоянно включенными приборами, например, телевизорами или холодильниками.

Количество розеток

Этот показатель зависит только от конструкции конкретной модели. Очевидно, что от количества розеток зависит количество подключаемых приборов. Как правило, большинство удлинителей имеют от 1 до 4 розеток, но встречаются варианты с их большим количеством.

Опции

При необходимости можно выбрать удлинитель с дополнениями, вроде USB-разъемов для зарядки мобильных телефонов, кнопки включения, позволяющей обесточить приборы без необходимости вытаскивать вилку из розетки. Наличие защитных шторок будет полезным, если к удлинителю имеют доступ дети, а индикатор сети всегда укажет, течет ли электричество по проводам.

Обманы маркетологов

Всем известны удлинители с несколькими розетками, предлагаемые множеством производителей. Их цена привлекательна. Маркетологи называют этот крайне недорогой прибор сетевой фильтр и заявляют, что  приспособление защитит оборудование от всех возможных неприятностей.

Легко купить многорозеточный удлинитель с защитой для стиральной машины, для холодильника, для компьютера. Есть приборы разных уровней: базового, стандартного, продвинутого. Но в любом случае характеристики такого приспособления никак не позволяют предположить, что оно может эффективно защищать подключенную технику. На практике все обстоит следующим образом.

1. В моделях базового класса есть только одноконтактный выключатель, а также неонка и многоразовый предохранитель.
2. Устройства стандартного класса — с предохранителем многоразового типа, неонкой и двухконтактным выключателем в хороших моделях. Последний прерывает оба проводника, фазу и ноль, для гарантированного прекращения питания подключенного прибора.
3. Продвинутые модели имеют в схеме помехоподавляющий конденсатор, предохранитель и выключатель.

Все без исключения эти так называемые удлинители с УЗО не могут гарантированно защитить технику в аварийных ситуациях. Например, многоразовый предохранитель ограничивает максимальный ток, но срабатывает достаточно медленно для того, чтобы подключенное устройство не вышло из строя. Конденсатор же справляется только с определенными видами бросков напряжения. Назначение подобных приспособлений только одно: ограничивать потребление мощности группой подключенных устройств.

Лучший электрический удлинитель с выключателем

Мощный электрический удлинитель Brennenstuhl 1391000016 на 6 розеток (под углом 45°) с функцией сетевого фильтра. Корпус модели изготовлен из алюминия, что повышает его прочность, по периметру расположены пазы для намотки лишней длины кабеля. Установлен выключатель с подсветкой, сигнализирующий о наличии тока в сети. Кроме того, на корпусе расположено ушко, что дает возможность его размещения на стене.

Встроенный в Brennenstuhl 1391000016 сетевой фильтр высокого качества надежно защищает подключенные электроприборы от сверхтока, чрезмерной нагрузки и короткого замыкания. На каждой розетке смонтированы защитные шторки для дополнительной безопасности.

Характеристики

• допустимая нагрузка – 3,5 кВт;
• длина – 3 м.
• ток – 10 А;
• параметры провода: тип – ПВХ, количество жил – 3;
• количество розеток – 6.

Плюсы

• высокая мощность нагрузки;
• 6 розеток;
• встроенный сетевой фильтр;
• прочный алюминиевый корпус;
• наличие выключателя.

Минус – большая длина корпуса.

Если в доме нет заземления, можно ли использовать удлинитель с заземлением?

По современным нормам безопасности для питания большинства электроприборов необходимо наличие заземления (заземляющего контакта в розетке). Заземляющий контакт помогает избежать возможного поражения током в случае неисправности прибора, подключенного в удлинитель. Во всех моделях удлинителей UNO IEK предусмотрен заземляющий контакт в розетках и в вилке.

В случае отсутствия заземления в доме удлинитель с заземлением не сможет спасти вас от поражения током. Однако приобретение удлинителя с заземляющим контактом является хорошим решением – ведь рано или поздно домашняя электросеть будет модернизирована, и заземление будет выполнять свою защитную функцию.

Еще один немаловажный момент: современная электротехника оснащена так называемыми евровилками, которые удобно стыкуются именно с розетками, где предусмотрено заземление. Подключить такие приборы в розетки без заземления достаточно сложно. А зачем каждый раз мучиться, если можно решить проблему, правильно выбрав удлинитель?

Удлинитель без выключателя

Для более мощных нагрузок можно выбирать модели без встроенных выключателей. Защита в этом случае обязательно должна быть обеспечена автоматов в щитке.

Такие модели для гаража и дачи выбирайте с сечением провода не менее 2,5мм2, так как розеточные группы зачастую защищаются автоматами 25А.

И при перегрузке удлинителя, выполненного кабелем 0,75мм2 никакой автомат в щите не сработает. В первую очередь начнет плавиться именно удлинитель.

Внутри них также находятся латунные контактные пластины. Иногда они крепятся к основанию из негорючего материала. Это напрямую отвечает за пожаробезопасность всей колодки.

Одним из таких материалов является полиамид. Вообще то у всех производителей корпус удлинителя должен изготавливаться из негорючего пластика, но не все “китайцы” это соблюдают.

Провода питания могут быть как припаяны или приварены контактной сваркой (лучший вариант), так и просто поджаты винтами в специальных клеммных разъемах.

Надежнее, когда зажатие происходит пластиной, потому что очень часто эти винты раздавливают кончик провода, ухудшая площадь соприкосновения и сам контакт.

Если ваша переноска сделана таким образом, то целесообразнее будет такой проводок обжать наконечником НШВ.

Пайка при больших токах и нагреве может и отвалиться, а вот со сваркой ничего не будет. Даже при коротких замыканиях.

Помимо контактных латунных пластин не забывайте проверять магнитом и саму вилку. Она тоже должна быть выполнена из цветного металла и не примагничиваться.

Требования к кабелю для сварочника

«Какой удлинитель нужен для сварочного инвертора?» – наиболее распространенный вопрос, которым задаются новички

Приминая во внимание специфические условия работы, провод для переноски под сварку, должен обладать следующими свойствами:

• способность передачи токов высокой величины;
• гибкость для перемещения аппарата по рабочей площадке;
• устойчивость к механическим повреждениям;
• качество, обеспечивающее бесперебойное и безопасное проведение работ.

При соблюдении вышеуказанных требований возможно применение удлинителя для сварочного инвертора для проведения сварочных работ.

Отличия кабеля КГ и КОГ

Если вам нужен еще более гибкий кабель, к ваши услугам марка КОГ или КОГ-1. Собственно он так и расшифровывается – Кабель Особо Гибкий.

В нем медные жилки намного тоньше, чем в обычном КГ. Отсюда и повышенная гибкость. Все-таки 6-й класс вместо 5-го.

Многие сварщики по этой причине выбирают именно его. На держак ставят КОГ-1*16 (меньше устает запястье), а на “массу” привычный КГ.

Чтобы отличить один от другого нужно микрометром сравнить именно толщину жилок. Не ориентируйтесь по сплетению жил в косички. Некоторые специалисты уверяют, что у КГ проводки идут сплошным слоем, а КОГ они якобы заплетены в отдельные пучки.

Это не так. Доверять можно только маркировке или показаниям микрометра. “Косички” бывают как у одной марки, так и у другой.

Чем отличаются фильтры от удлинителей

Традиционно сетевые фильтры или удлинители покупаются для
удобства — ведь среднестатистическому пользователю приходится подключать к
розетке десятки гаджетов в течение дня. Однако они сильно отличаются по
стоимости, которая стартует от 250 рублей и может достигать 5 тысяч. Чем
отличаются такие устройства?

Сетевой удлинитель — самый простой вариант заполучить дополнительные
розетки. Фактически, это провод и несколько розеток в корпусе без
дополнительной защиты или фильтров. Самые простые приборы даже не имеют кнопки
выключения. Главный плюс таких удлинителей — стоимость, купить прибор можно за
200-300 рублей.

Приобретать такие простейшие удлинители можно, если пользователь
живет в многоэтажном доме свежей постройки с надежной проводкой и современными
автоматами защиты. Выбор в данном сегменте прост — нужно определить, сколько
именно розеток нужно, а также подсчитать длину провода. Обычно у таких приборов
от двух до восьми розеток.

Сетевой фильтр — усовершенствованная версия удлинителя.
Кроме дополнительных розеток, в приборе есть специальная электронная плата, на
которой установлены несколько фильтров, способных защитить оборудование от
скачков напряжения или всплесков помех, которые нередко возникают в
электросети.

Что может находиться внутри качественного сетевого фильтра? Конденсатор
и дроссель, которые подавляют быстрые изменения напряжения и устраняют высокочастотные
помехи, выступая в качестве фильтра. Варистор, который защищает при резких
скачках тока. Предохранитель, срабатывающий при коротком замыкании и мгновенно отключающий
питание.

Некоторые сетевые фильтры предлагают дополнительную защиту —
например, фильтруют от помех телефонную линию, сеть Ethernet и даже
телевизионную антенну. Однако фактически на рынке доминируют простейшие сетевые
фильтры стоимостью до 1 тысячи рублей, внутренности которых традиционно
содержат только варистор и предохранитель.

Как работает защита

Устройство сетевого фильтра обязательно включает несколько ключевых блоков.

1. Контуры с катушками индуктивности и конденсаторами.
2. Варистор, один или несколько. Они могут замыкаться по цепи фаза-ноль или работать с отводом заземления.
3. Контур многоразового предохранителя с отдельной лампой, свидетельствующей о его срабатывании (или выполненный как кнопка на сетевом фильтре).
4. Надежный двухконтактный выключатель, прерывающий оба проводника, фазу и ноль питающей сети.
5. Хорошие модели оснащаются термическим предохранителем, защищающим устройство от перегрева.

Сегодня можно купить электрический фильтр для аудиотехники или телевизора с выключателями на каждую розетку. Это очень удобно, позволяет вывести отдельного потребителя из сети без броска напряжения и других нежелательных электрических явлений.

Принцип работы защиты следующий.

1. Гармонические помехи, меняющие кривую синусоиды напряжения, демпфирует электрический фильтр, построенный на катушках индуктивности и конденсаторах.
2. Броски напряжения свыше верхней планки рабочего диапазона гасятся варистором. Этот элемент резко меняет сопротивление на очень маленькое при превышении нормированного показателя. Грубо говоря, варистор создает короткое замыкание, преобразуя возникающие токи в тепло. На корпусе прибора указывается значение энергии в Джоулях, которое он способен рассеивать.
3. При превышении максимального уровня рабочего тока срабатывает многоразовый предохранитель. Он скрыт за небольшой круглой кнопкой на корпусе. В сетевых фильтрах используются быстродействующие предохранители, поэтому подключенная техника выживает при аварийных ситуациях с большой вероятностью.

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм 2 , его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм 2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом

Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.

А в этом видео человек без объяснения делает переноску.

В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.
