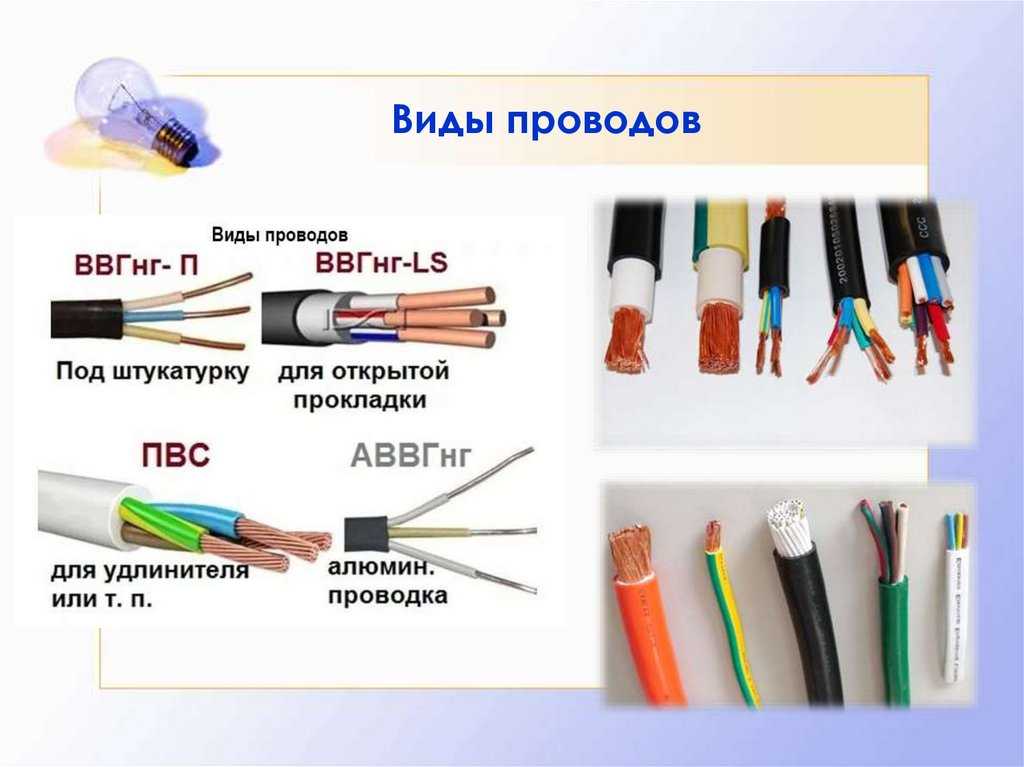

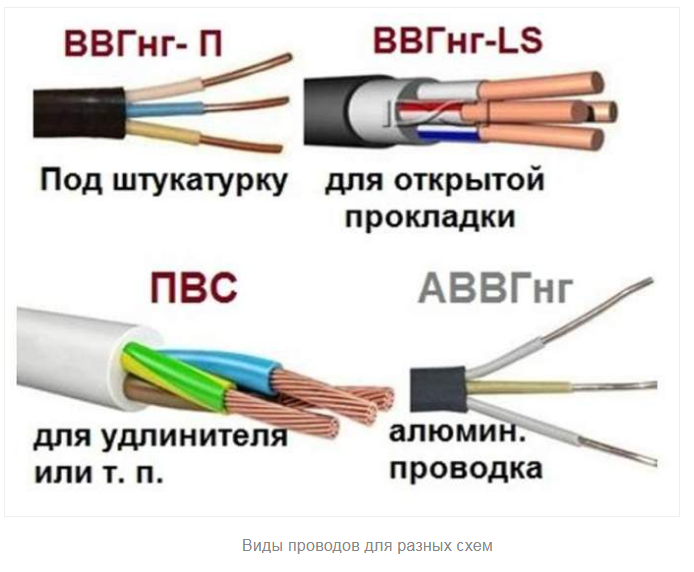

Эксплуатационные характеристики и сфера применения провода ПВС

Широкое применение провода ПВС получил благодаря своим эксплуатационным характеристикам. Ведь в отличие от проводов других марок он имеет ряд весомых преимуществ. А главным его недостатком может являться цена, которая в сравнении с другими подобными изделиями из алюминия значительно выше.

Одной из главных особенностей провода ПВС является его гибкость. Благодаря структуре жил, которые выполнены из большого количества мелких проволок изгибание провода под любыми углами не вызывает никаких проблем.
Наличие защитной оболочки, которую устанавливает ГОСТ ПВС провода, делает жилы мене восприимчивыми к механическим повреждениям.

Читать также: Бактерицидная лампа своими руками

Разные типы цветовой окраски жил провода позволяют упростить его монтаж. Кроме того, это увеличивает простоту его ремонта. Ведь даже при повреждении в центре провода позволит по цветовой маркировке (см. Маркировка проводов и кабелей по правилам) легко определить назначение поврежденной жилы.
Что касается сферы применения, то характеристики провода ПВС позволяют применять его в широком диапазоне. Так его достаточно часто применяют для подключения электроинструмента.
Гибкая структура и наличие дополнительной оболочки позволяют его применять для создания переносок и удлинителей.
Так как согласно ПУЭ на освещение жилых зданий с 2001 года допускается применять только медные провода, то провода ПВС и ПВСП нашел широкое применение и в этой сфере.

Неплохие характеристики при эксплуатации вне помещений, обеспечили проводу широкое применение в наружных электросетях и садоводстве.
Простота монтажа своими руками обеспечили проводу широкое применение в электронике и электрических устройствах.

Фактический срок службы

Зависит исключительно от потребителя и определяется тем, как с изделием обращались. Фактический срок может как превышать, так и быть меньше указанного в заводской документации для данного изделия. Фактический срок службы изделия определяется только его техническим состоянием.

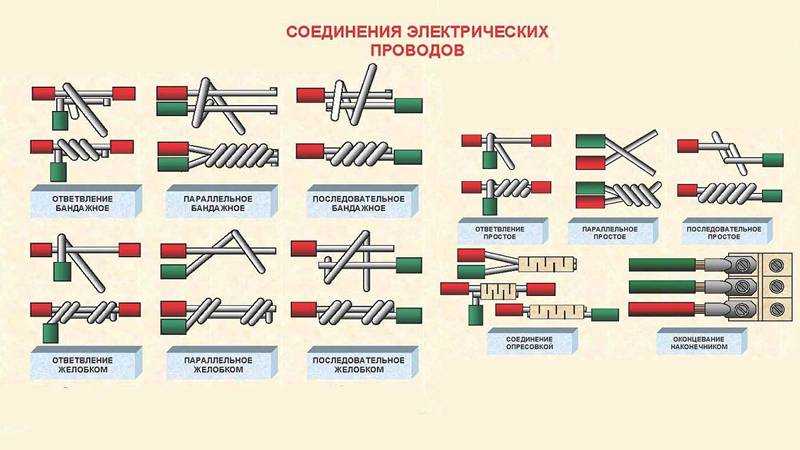

Срок службы чистовой электрики (розетки, выключатели, шнуры, вилки розеток) зависит исключительно от потребителя и его бережного обращения с техникой. Что же касается черновой электрики (кабель и его соединения), то тут ситуация совершенно иная. Дело в том, что современные электрощиты с помощью автоматов защищают линию таким образом, что любой из автоматов (при условии правильного их выбора) отключится гораздо раньше чем кабель не то что сгорит, а начнет даже нагреваться.

Аудио кабель.

Есть меломаны, у которых аудиокабеля совершенно умопомрачительной толщины — с палец. Есть знатоки, которые для хорошего звука приобретают «вакуумомедные», посеребренные и даже позолоченные кабеля по ценам от $20 до $100 за метр. В противовес им некоторые специалисты утверждают, что на соответствующем измерительном оборудовании разницы между звуком, прошедшим через обычный медный проводник и звуком, прошедшим через «супер кабель», не видно. Тем не менее, меломаны говорят, что разницу очень даже слышат. Если Вы не меломан — то закладывайте в стену любой медный кабель (можно подешевле).

Интересный факт. Строго говоря, Морзе не является изобретателем телеграфного кода: так называемой азбуки Морзе. Сэмюэль Морзе был художником-неудачником и долгое время находился на содержании своей матери. Вопрос кодировки и дальнейшей раскодировки сигналов в телеграфной связи обсуждался среди инженеров не один десяток лет и решение уже «витало в воздухе». Просто С.Морзе запатентовал случайно подслушанный разговоров на эту тему. Морзе вообще патентовал все что попало, но повезло ему только в телеграфной азбуке. Правда, потом он еще 30 лет в судах отстаивал свои права, что ему и удалось с помощью коррупции, имевшей место в конгрессе США.

author: Oleg Stolyarov

Работа с кабелем зимой

Еще один немаловажный момент – способность работы при высоких отрицательных температурах. Диапазон даже у обычного КГ очень широк – от -40С до +50С.

За счет этого зимой его можно беспрепятственно разматывать и сматывать, не повреждая жилы и изоляцию. Попробуйте проделать нечто похожее при -25С с винилом ВВГнг.

Кабель КГ даже при -30С остается достаточно гибким

Если вы проживаете в регионах с морозными зимами, то обратите внимание на марку КГ-хл.
У нее предельная температура до -60С!. Такой кабель будет идеальным вариантом для подключения газовых пушек при зимнем отогреве замерзших машин. Такой кабель будет идеальным вариантом для подключения газовых пушек при зимнем отогреве замерзших машин

Такой кабель будет идеальным вариантом для подключения газовых пушек при зимнем отогреве замерзших машин.

В быту обычный КГ применяется в качестве переноски для электроинструмента или при подключении сварочного аппарата. Он более устойчив к механическим воздействиям, чем провод ПВС.

А именно ПВС чаще всего и используется в заводских удлинителях.

Поэтому профессиональные монтажники предпочитают делать переноски на 220-380V самостоятельно.

Выбор кабеля по количеству жил и сечению

Первое, на что следует ориентироваться при выборе кабельных изделий – условия эксплуатации и допустимые нагрузки в процессе передачи данных. В случае с бытовыми сетями напряжением 220 В можно использовать кабель с двумя жилами, сечение которых составляет 1-6 кв. мм. Если применяется PE-проводник с заземляющим контуром, то нужно подбирать трехжильное изделие. Последняя жила отводится под заземление.

В электрических сетях напряжением 380 и 660 В применяют трехжильные провода с заземляющей или дополнительной жилой, используемой для управления оборудованием. Для расчета сечения проводников необходимо ориентироваться по силе тока и предполагаемой нагрузке (мощности подключаемых устройств).

В таблице ниже приведены максимально допустимые силы тока и мощность в зависимости от сечения двух- и трехжильных КГН:

Сечение жилы, кв. мм	Ток для двухжильного КГН, А	Ток для трехжильного КГН с «землей» или «нулем», А	Мощность для двухжильного КГН, кВт (220 В)	Мощность для трехжильного КГН, кВт (380 В)
1,5	35	27	4,1	10,5
2,5	47	39	5,9	16,5
4	60	49	8,3	19,8
6	75	62	10,1	26,4
10	97	82	15,4	33
16	128	114	18,7	49,5
25	162	148	25,3	59,4
35	200	178	29,7	75,9
50	245	222	38,5	95,7
70	290	272	47,3	118,8
95	347	327	57,2	145,2
120	407	385	66	171,6

Если применяются проводники уменьшенного сечения, чем требуется для указанных мощности и силы тока, то может произойти нагрев. Это приведет к разрушению изоляционного слоя и выходу из строя кабеля.

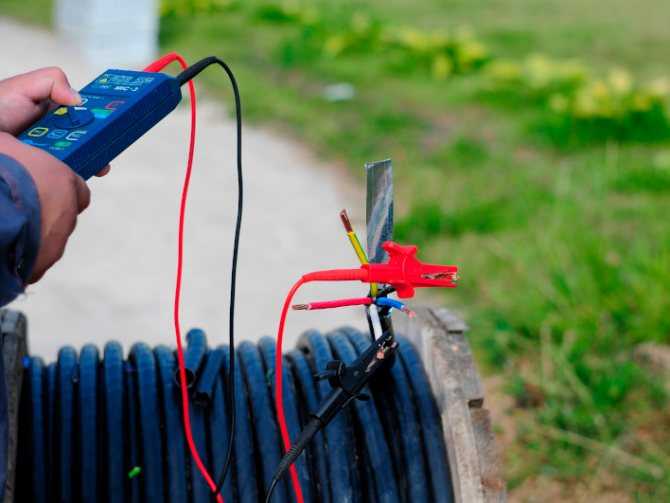

Покупая кабельные изделия, обязательно выполните внешний осмотр и убедитесь в отсутствии обрыва на жилах и трещин на изоляции. Аналогичная процедура должна быть выполнена после транспортировки продукции или непосредственно перед монтажом. Для этого подойдет метод самодельной прозвонки: устройство тестирования собирается из нескольких простых элементов, включая батарейку, лампочку и тонкий провод.

Последовательность действий:

Припаяйте лампочку к «плюсовой» клемме батарейки.
Припаяйте провод к цоколю на лампочке. Другой кабель нужно соединить с отрицательной стороной батарейки.
Оставшиеся концы провода нужно соединить с краями проверяемого кабеля. Лампочка должна загораться, что указывает на целостность проводника.
Данное устройство применяется для проверки целостности изоляции жил. Один конец тестера соединяют с проверяемой жилой, другой – с краями кабеля. Если лампочка загорится, то это будет указывать на наличие короткого замыкания. Кабель непригоден для эксплуатации.

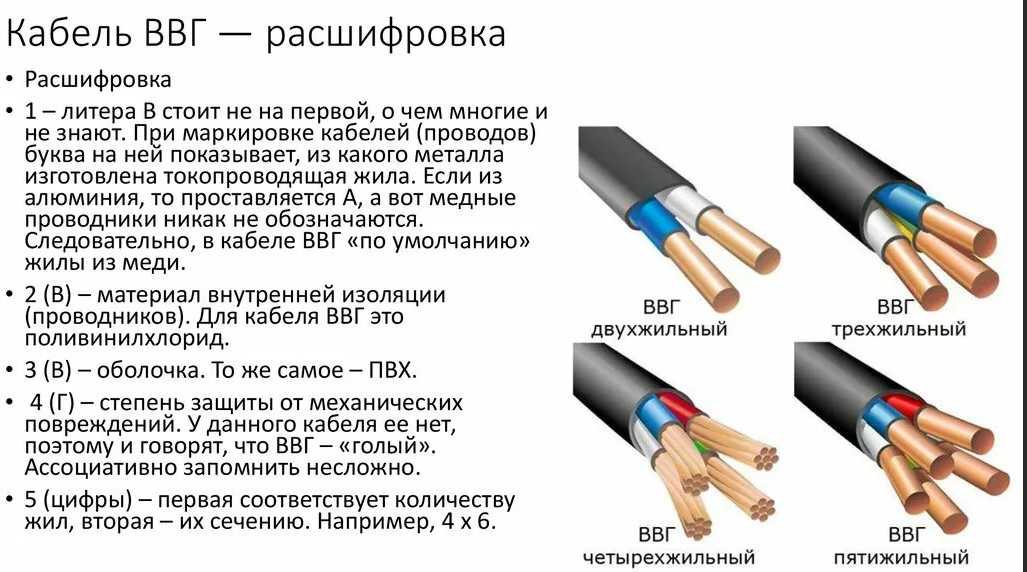

Расшифровка маркировки

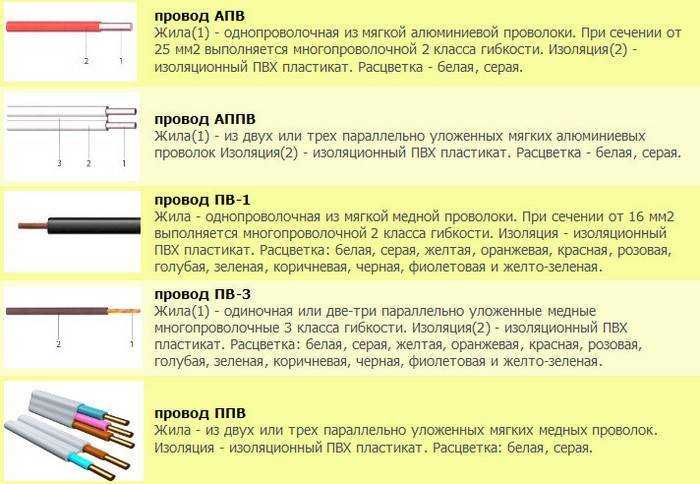

Маркировка проводов и кабелей практически идентична. Главное понимать, чем отличается кабель от провода. Между этими электрическими проводниками существует следующий ряд отличий:

число жил;
тип изоляции;
наличие защитного слоя (брони).

Срок службы и место установки также относятся к различиям между ними.

Внимание! ГОСТ 15845-80 прописывает то, что провод состоит из одной или нескольких жил, скрученных друг с другом и имеющих тонкий изоляционный слой или не имеющий его вовсе. Кабель также может состоять из одного или более проводов, каждый из которых имеет отдельную изоляцию, а вся группа сверху покрыта общим изолирующим покрытием

При прокладке в сложных внешних условиях для защиты от механических и иных воздействий кабель дополнительно покрывается защитной бронёй. Подобная оболочка может состоять из стальных лент, обработанных противокоррозионными компонентами.

Маркировка кабеля информирует о том, из чего состоит, чем покрыт и в каких условиях может применяться проводник. Одним из представителей подобной продукции является кабель с обозначением КГН.

Внешний вид КГН

Для проводника кгн расшифровка выглядит следующим образом:

К – означает «кабель»;
Г – значит «гибкий»;
Н – обозначает «негорючий».

Верхний слой изоляции под влиянием высокой температуры или открытого огня не горит.

К сведению. Дополнительные буквы, стоящие после КГ, могут обозначать тип климата, где рекомендовано использование: холодный (ХЛ), тропический (Т).

Кроме буквенных обозначений, применяются цифровая и цветовая маркировки изделия. Цифры обозначают количество и диаметр жил. Например, КГН – Т 2*3 + 2*1 включает в себя две жилы сечением 3 мм2 и две жилы сечением 1 мм2. Количество жил любого диаметра в кабеле – от 1 до 5, площадь их сечения колеблется в пределах 0,75-120 мм2.

Цветовая палитра разнообразная, есть чёткие разграничения по цвету для специальных жил:

жёлто-зелёный – заземляющий проводник (земля);
синий или голубой – зануляющий провод (ноль);
коричневый, чёрный, белый – фазные проводники (фаза).

Цветовое отличие фазных проводов может разниться, в зависимости от завода-изготовителя.

Цветовая маркировка

Производители кабеля марки КГ

Широкая область применения кабеля КГ в промышленном производстве приводит к повышенному спросу на изделие. Различные модификации электропроводника выпускаются многими российскими заводами.

ООО «КамКабель»

Одно из крупнейших предприятий в России по производству кабельно-проводниковой продукции. Широкая номенклатура изделий включает более 38 000 размеров, выпускаемых согласно российским ТУ, ГОСТам и зарубежным стандартам. Завод производит силовые, высокотемпературные, обмоточные электрокабели в резиновой, ПВХ, бумажно-проточной изоляции. Предприятие выпускает 1–4 жильные кабели КГ на номинальное напряжение 380В, 660В, с модификацией КГ-ХЛ – 1–3 жильные проводники. Все изделия имеют фирменную маркировку.

ОАО «РыбинскКабель»

Рыбинский кабельный завод – один из старейших производителей кабельной продукции, входит в десятку крупнейших производств в России и странах СНГ. Выпускает силовые, бытовые, контрольные кабели. Недавно открылось серийное производство проводов с низкой токсичностью при горении. Завод выпускает кабель КГ – 150 марко-размеров, КГ-ХЛ – 123 марко-размера.

ГК «Севкабель»

Предприятие в Санкт-Петербурге – первое кабельный завод в России, имеет производственную площадку и собственный НИИ, разрабатывающий новейшие технологии и материалы. Выпускает следующую сертифицированную продукцию: силовые, контрольные, установочные проводники, является лидером производства кабелей для судостроения. Завод выпускает кабель КГ-Т на напряжение 660 В, с числом жил 1–5, сечением 0,75–16 мм2, КГ-ХЛ – с числом жил 1–5, сечением 2,5–150 мм.

Дополнительная информация! Электрокабель КГ и его модификации выпускаются на предприятиях: ООО «Калужский кабельный , ООО «НПЦ Гальва» г. Магнитогорск.

Высокая стоимость кабеля КГ окупается его высокими технико-эксплуатационными характеристиками. Профессионалы отдают предпочтение проводнику по причине повышенной гибкости, возможности работы в экстремальных условиях, при высоких и низких температурах, и в помещениях с повышенной влажностью.

Технические характеристики

Кабель гибкий КГ обладает некоторыми особенностями, что делает универсальным его внутреннее использование и применение снаружи:

возможность использования при 100% влажности;
кабель силовой — гибкий, допустимый радиус изгиба — не менее 8 диаметров кабеля КГ;
рекомендован для применения на устройствах с высоким уровнем вибрации.

Однако существуют и ограничения. Например, для подключения переносных устройств необходимо учитывать следующие моменты:

максимальное напряжение в электросети — 660 В;
при подключении к сети с переменным током максимальная частота колебаний — 400 Гц;
потребляемая мощность не должна превышать 630 А;
при подключении силового КГ проводника к электрической сети с постоянным током максимальное напряжение — 1000 В;
эксплуатация кабеля должна осуществляться при температуре окружающей среды -50…+70 ºС;
прокладка без подогрева осуществляется при температуре не ниже -15 ºС;
при длительном выполнении работ температура жилы не должна превышать +75 ºС.

При соблюдении вышеперечисленных параметров срок службы кабеля составит 4 года.

Ранее уже отмечалось, что силовой медный провод КГ может состоять из четырех жил. Однако существует еще один параметр, который отвечает за характеристики кабеля КГ относительно мощности нагрузки — сечение жилы. Размеры сечений:

в одножильном проводнике сечение может быть от 2,5 до 50 мм²;
двух- и трехжильный кабель — сечение от 1,0 до 150 мм²;
четырехжильный — от 1,0 до 95 мм²;
пятижильный — от 1,0 до 25 мм².

При этом жила контура заземления всегда имеет значение ниже жилы фазы. Например, кабель КГ 3×6+1×4. Здесь указано, что 3 жилы фазы имеют диаметр сечения 6 мм², а заземление — 4 мм². Исключение составляют сечения 1,0 и 1,5. В таких кабелях заземление имеет аналогичный фазе диаметр.

Не менее важными являются температурные показатели, непосредственно влияющие на срок эксплуатации проводника. Большинство кабелей серии КГ применяются при температуре окружающей среды -40…+50 ºС. Некоторые провода могут использоваться при иных температурных условиях. На них наносится дополнительная маркировка «ХЛ» или «Т».

Проверяя сопротивление провода, за основу берут 1 км сварочного кабеля КГ, температуру воздуха +20 ºС, частоту колебания 50 Гц при мощности 2,5 кВт. В данном случае сопротивление должно быть 50 мОм. Осуществляя проверку одножильного кабеля, его помещают в воду. О пригодности кабеля свидетельствует показатель температуры +75 ºС. Повышенный параметр указывает на наличие проблемы. Это может быть износ изоляционного слоя или излом некоторых жил.

Важно! Длина изделия зависит от используемого сечения:

провод с сечением от 1 до 35 мм² может иметь длину не более 150 м;
35-120 мм² — 125 м;
150 мм² — 100 м.

Watch this video on YouTube

Описание технических параметров кабеля КГН

Одним из самых распространённых силовых проводников является кабель КГН. Он является усовершенствованной (маслостойкой и устойчивой к горению) разновидностью популярного проводника КГ. Этот тип кабеля пользуется широкой популярностью у электриков, потому что подходит для подключения электроприборов с высокой мощностью.

У названия КГН достаточно простая и понятная расшифровка: К – кабель, Г – гибкий, а Н – это символ, который обозначает изоляционный слой, изготовленный из негорючей маслостойкой резины. Существует несколько вариантов данного проводника: КГ-ХЛ для холодного климата и КГ-Т – для тропиков.

Сфера применения

Технические параметры кабеля КГН позволяют использовать его в условиях повышенной влажности и даже под водой (в реках, озерах). Изначально данный проводник был разработан для эксплуатации в сфере судостроения. Он широко используется в помещениях с высокой влажностью воздуха и наличием конденсации влаги на стенах и потолке. К числу подобных помещений относятся подвалы и помещения на кораблях.

Кроме того, кабель может использоваться в различных агрессивных средах, например, в шахте для подключения передвижного электрического оборудования. Устойчивость к воздействию дезинфицирующих растворов и смазочных масел позволяет использовать его в сельском хозяйстве. А вот для подземной прокладки рекомендуется применять бронированный медный проводник, например, ВБбШв.

КГН может эксплуатироваться в помещениях с естественной вентиляцией при условии, что кабель не подвергается воздействию атмосферных осадков и солнечных лучей. Прокладка КГН на открытой местности возможна только в том случае, если проводник защищен от солнечного воздействия. Это объясняется тем, что его изоляция разрушается под воздействием ультрафиолетовых лучей.

Конструкция кабеля

Кабель состоит из медных токопроводящих жил в количестве от 1 до 5. Сечение каждой жилы варьируется от 1 до 240 мм. Конструкция проводника выглядит следующим образом:

Жила, изготовленная из меди и обеспечивающая проведение тока. Жила характеризуется многопроволочной структурой и круглой формой. Класс гибкости – 5 (согласно ГОСТ 22483).
Разделительный слой, который не допускает прилипания изоляции к поверхности жилы. Данный слой представляет собой синтетическую пленку марки ПЭТ-Э.
Изоляционный слой. Каждую жилу покрывает изоляция, изготовленная из резины типа РТИ-1 на основе каучуков. Цветовая маркировка изоляционных покрытий жил (фазных, нулевых и заземляющих) выполнена в соответствии с существующими нормами.
Разделительный слой, который предотвращает прилипание внутренней изоляции к внешней оболочке кабеля. В качестве разделительного слоя может использоваться тальк или синтетическая пленка марки ПЭТ-Э.
Внешняя оболочка, произведенная из маслостойкой резины, которая не распространяет горение. Это резина РШН-1, изготовленная на основе полихлоропрена. Данная оболочка придает кабелю повышенные эксплуатационные характеристики. Наличие такое оболочки – основное отличие кабеля КГН от проводника КГ.

Если электрокабель КГН – многожильный, то жилы скручиваются между собой с шагом, которой не превышает 16 диаметров по всей длине изделия.

Основные параметры проводника

Главный вопрос, который интересует потребителей, — каковы технические характеристики кабеля КГН? Итак, данный проводник изготавливается в соответствии с ТУ 16.К73.О5-93 и характеризуется следующими параметрами:

Частота переменного тока составляет 400 Гц.
Переменное номинальное напряжение – 0,66 кВ, а постоянное – 1 кВ.
Минимально допустимый радиус изгиба при прокладке проводника – 8 наружных диаметров.
Рабочая температура стандартного изделия КГН варьируется в пределах от -30 до +50 градусов по Цельсию. Тропический вариант конструкции КГН-Т может эксплуатироваться при температуре от -10 до +55 градусов.
Максимальный допустимый нагрев жил кабеля в процессе работы – не выше +75 градусов.
Прокладку кабеля без предварительного подогрева можно осуществлять при температуре окружающей среды не ниже -15 градусов.

Строительная длина кабеля сечением 35 мм2 – не менее 150 м, сечением 50-120 мм2 – 125 м и больше, сечением от 155 мм2 – не меньше 100 м. Гарантийный срок эксплуатации КГН составляет 6 месяцев с момента начала использования кабельной линии, но при этом не более 1 года с момента производства. Срок службы кабеля составляет 2,5 года со дня изготовления.

Крупнейшими отечественными производителями КГН являются Кольчугинский , а также «Рыбинсккабель», «Камкабель», «Севкабель». Они изготавливают самую надежную и качественную продукцию. Зарубежным аналогом данного проводника считается марка NSSHOU.

normdom.ru

Условия хранения и перевозки кабеля КГ

Производители выпускают проводник тока в бухтах, перевязанных смоляной лентой или жгутом, снабжённым биркой с маркировкой. Длина провода зависит от сечения жил:

1–35 мм2 – 150 м;
35–120 мм2 – 125 м;
150 мм2 – 100 м.

Транспортировка провода проводится в бухтах и барабанах (свыше 50 кг). Диаметр шейки барабана должен составлять не менее 12 наружных диаметров проводника. На щеке барабана или ярлыке бухты указывается:

Товарный знак производителя.
Условное обозначение изделия.
Длина (м).
Масса брутто (кг).
Дата изготовления.

Транспортировка кабеля в барабанах происходит в положении «на ребро», бухты перевозятся с укладкой плашмя. Чтобы избежать повреждения проводника во время перевозки, автомобили или жд. составы комплектуют ложементом и упорами для надёжной фиксации барабанов.

Важно! При разгрузке запрещается сбрасывание изделий, используется погрузо-разгрузочная техника. Кабельную продукцию хранят в складских помещениях на открытом воздухе, под навесом, в помещении

К закрытому складскому помещению предъявляются определённые требования:

Кабельную продукцию хранят в складских помещениях на открытом воздухе, под навесом, в помещении. К закрытому складскому помещению предъявляются определённые требования:

Достаточное рабочее и аварийное освещение;
Наличие вентиляции;
Склад должен быть оборудован противопожарной и охранной сигнализацией;
Запрещено хранение кабельной продукции совместно с химическими реактивами и материалами.

Важно! Кабель на барабанах хранится в положении «на ребро», в бухтах – плашмя. Концы провода герметично упаковываются

Кабель гибкий КГ-ХЛ

Техническое описание: кабель гибкий КГ-ХЛ

Для подачи напряжения на любую электроустановку, необходим проводник электрической энергии, в наше время это кабели и провода. Чтобы понять и определиться в том, какой именно кабель необходим для эксплуатации в тех или иных условиях, нужно чётко понимать – огромный выбор марок кабеля существует на рынке не просто так. У каждой марки кабеля есть свои характеристики, особенности прокладки, требования условиям окружающей среды и питаемой им нагрузки. Так, если необходим силовой гибкий кабель, предназначенный для питания не стационарного оборудования, выбирают кабель с медными жилами и резиновой изоляцией, КГ. При этом в зависимости от условий эксплуатации выбирают его разновидности: — в стандартном исполнении, КГ;

— в маслостойкой оболочке, не допускающий горение, КГН;

— для использования в условиях низких температур, в холодоустойчивом исполнении, КГ ХЛ.

Технические характеристики последнего варианта рассмотрим более детально.

Итак, кабель марки КГ-ХЛ, как и другие виды КГ, применяется для питания нестационарных машин и механизмов напряжением до 1000 В. Конструктивно, кабель представляет собой:

1) Многопроволочная токопроводящая жила, выполненная из меди и имеющая круглую форму.

2) Слой синтетической плёнки и изоляции из термоэластопласта, служащий для разделения жил в кабеле.

3) Резиновая изоляция каждой жилы, как правило, для удобства подключения используют разноцветную резину для изоляции жил, цветовая маркировка которой, соответствует международным стандартам.

4) Оболочка – для кабеля КГ ХЛ, это шланг из резины в холодостойком исполнении который опоясывает все жилы, предавая кабелю механическую и электрическую защиту в холодных условиях.

Как и любой другой вид токопроводника, кабель КГ ХЛ имеет свои технические характеристики, которые обязательно нужно учитывать перед эксплуатацией:

1) Сопротивление изоляции кабеля, при одном километре длинны (температура 20 ̊С), не ниже 50 Мом;

2) Кабель выдерживает испытания повышенным напряжением 2500В (с частотой 50Гц) не менее 5 минут.

3) КГ ХЛ рассчитывается на многократные перегибы, в количестве от 30000 циклов.

4) Данную марку кабеля применяют для эксплуатации при температурах от минус 40 ̊С до плюс 50 ̊С.

5) Минимальный гарантийный срок, устанавливаемый производителем – 6 месяцев с момента начала эксплуатации, конечно при соблюдении всех условий завода изготовителя и действующих Правил.

Поскольку, кабель применяется не для стационарной эксплуатации, кроме электрических характеристик, не малое значение уделяется диаметру и массе. Значения самых распространенных сечений кабеля приведены в таблице.

Таблица. Основные параметры КГ ХЛ.

Число и сечение жил кабеля, мм2

Наружный диаметр, мм	Расчетная масса, кг/км	Допустимый ток в основной жиле, А
1х4	6,8	84,19	89
3х4	14,12	305,86	55
5х4	17,36	462,8	49
1х6	7,6	110,26	115
2х6	15,2	334,97	75
4х6	18,1	520,48	69
1х16	1,54	245,74	189
4х16	26,82	1224,9	116
1х25	12,95	372,89	240
3х25+1х10	27,5	1241,42	150
3х35+1х10	35,18	2117,42	180
4х50	41,82	3302,05	226
3х70+1х25	39,96	2903,54	272
3х95+1х35	46,62	3778,46	327
3х120	56,28	5653,24	385
3х120+1х35	59,18	6197,37	385

Это далеко не полный перечень существующих конфигураций данного кабеля, подробности можно найти в справочниках и технической документации заводов производителей.

Технические характеристика этой марки кабеля и удобство практического применения, сделали его лидером по использованию в своей области. Кроме того, цена КГ ХЛ достаточно приемлемая, учитывая всю специфику его назначения.

Если Вы желает купить кабель КГ ХЛ или уточнить цену на интересующий Вас кабель КГ ХЛ, то свяжитесь с нами и наши менеджеры с удовольствием ответят на все Ваши вопросы.

Характеристики гибкого кабеля

Гибкий кабель (КГ) – это проводник электроэнергии, способный выдерживать многочисленные изгибы и механические нагрузки на протяжении нескольких лет. Динамический проводник способен сохранять свои характеристики в течение от одного до трёх миллионов циклов механического воздействия.

Наиболее массовое применение гибкого кабеля – это использование его для подключения сварочного аппарата, держателя сварочного электрода и зажима заземления. Технические характеристики охватывают различные параметры. Они позволяют потребителю ориентироваться при выборе кабельной продукции, соответствующей определённым условиям эксплуатации КГ.

Таблица технических характеристик КГ

Наименование характеристики	Величина параметра
Предельное усилие растяжения	Max – 19,6 Па
Срок безаварийной службы	4 года
Гарантия	½ года со дня реализации
Отпускная длина	125-150 м
Предельный радиус изгиба	8 ø КГ
Предельный нагрев	750 С
Температурный диапазон эксплуатации	От -400 до 500 С
Лимит переменного напряжения	660 в
Лимит постоянного напряжения	1000 в
Частота сетевого тока	400 Гц

На рисунке ниже видны поперечные разрезы кабелей различных классов гибкости.

Одножильный провод и классы гибкости многожильных кабелей

Все одножильные кабели относятся к первому классу гибкости. Второй класс – это кабель, состоящий из нескольких скрученных между собой проводников. Многожильный кабель с большим количеством определённого сечения проводков относят к третьему и выше классу.

Обратите внимание! Нормативной документацией (ГОСТом) строго регламентируется количество проволок в медном многожильном гибком кабеле. Например, количество проводков в кабеле 5-го класса должно быть не менее семи

Электротехническая промышленность России выпускает несколько марок гибких шнуров:

КГ – сердечник многофункционального кабеля содержит от одной до пяти жил. Провод покрыт электротехнической резиной;
КОГ – одножильный сварочный проводник предназначен для питания электросварочного оборудования;
РПШ, РПШЭ – применяется для цепей управления, систем сигнализации;
КГНВ – универсальный проводник может содержать до 27 жил. Заключён провод в ПВХ оболочку;
HO7RN-F – многофункциональный 24-х жильный кабель в неопреновой оболочке.

Универсальный КГ

Основные функциональные характеристики у КГН следующие:

назначение — для переменного и постоянного тока;
максимальная частота переменного — 400 Гц;
максимальное напряжение переменного тока — 660 В, постоянного — 1000 В;
рабочий температурный диапазон стандартного кабеля, для плавания в умеренных широтах (УХЛ-исполнение) — от –30 до 50 градусов по шкале Цельсия, в тропическом (маркируется приставкой Т в названии) — от –10 до 55 градусов;
предельно допустимая температура нагрева составляет 75 градусов;
минимальная монтажная температура — до –15 градусов (то есть та, при которой кабель можно прокладывать. Если она ниже, его требуется подогреть);
максимальный радиус изгиба — 8 внешних диаметров;
строительная длина зависит от общего сечения, чем оно меньше — тем длина больше. Так, например, провод сечением 35 мм квадратных будет иметь строительную длину не менее 150 мм, а вот при общем сечении в 155 мм и выше оно составит от 100 метров.

Кабель КГН умеренно стоек к возгоранию, не поддерживает горения при прокладке в одиночку. Несмотря на это, к огнеупорной электротехнической продукции он не относится.

Западный аналог КГН — кабель NSSHOU.

Условия эксплуатации и технические характеристики

Характеристики зависят от их предназначения. Разные кабели могут использоваться при различных температурах, условиях окружающей среды, они могут обладать дополнительными возможностями.

Эксплуатация кабеля в зависимости от его вида должна осуществляться при температуре окружающей среды от -50С до +70С:

для классических кабелей температурный диапазон от -40С до +50С;
у хладостойких температурный диапазон от -60 до +50С;
у тропических – от -10С до +55С.

Прокладка кабеля без подогрева должна проводиться при температуре не менее -15С

При длительной работе важно следить за тем, чтобы температура жилы не превышала значение +75С. Кабель можно использовать при 100% влажности и на устройствах с повышенным уровнем вибрации

На сегодняшний день лучшими производителями кабелей являются и ОАО «РыбинскКабель». Также продукцию высокого качества поставляет ГК «Севкабель».

Номинальное переменное напряжение частоты 50 Гц

Номинальным переменным напряжением при 50 Гц является 660 Вольт. Максимальное напряжение при 50 Гц – 720 В. Испытательное переменное напряжение при частоте 50 Гц в течение 5 минут будет достигать 3000 Вольт. Рабочее напряжение при переменном токе на частоте ниже 400 Гц равняется 660 В.

Радиус изгиба

Минимальный радиус изгиба силового кабеля соответствует минимум 8 наружным диаметрам КГ. Для модификации класса РКГМ с повышенной гибкостью радиус поворота должен быть не менее двух диаметров.

Длина

Длина кабеля зависит от сечения базовых жил. Для 35 кв.мм толщины длина должна равняться 150 м. При сечении 50-120 кв.мм длина составляет 125 метров и более. Для сечения 150 кв.м. длина должна быть не выше 100 м.

Срок службы

Гарантийный срок эксплуатации кабеля – 6 месяцев, минимальный срок службы – 4 года с момента выпуска при соблюдении всех эксплуатационных требований. Существует модификация кабеля (например, провод КГВВ), который выполнен из поливинилхлорида. Такие устройства могут работать до 25 лет.

Тип изоляции: влагостойкий и простой

Влагостойкий кабель используется в различных областях:

Обеспечение электроснабжения механизмов, работающих под водой или в условиях с повышенной влажностью.
Судоходные кабели – изготавливаются с высоким запасом прочности и предназначены для длительного использования.
Силовые подводные кабели – прокладываются по дну водоемов, при использовании в море должна быть устойчивость к воздействию солей.

Простые кабели также устойчивы к влаге, но они не предназначены для использования в воде

При прокладке кабелей важно помнить, что у обычных моделей отсутствует защита от агрессивных веществ и масел

Маслостойкая оболочка имеется у кабеля КГН.

Технические характеристики кабеля КГ

Электрическое сопротивление медных токопроводящих жил на постоянном токе для кабелей с сечением до 50 мм2 при поставке с предприятия-изготовителя должно быть не более указанного в таблице.

Номинальное сечение жилы	0,75	1,0	1,5	2,5	4	6	10	16	25	35	50
Сопротивление жилы, Ом/км	26,0	19,5	13,3	7,98	4,95	3,3	1,91	1,21	0,78	0,554	0,386

В процессе хранения и эксплуатации электрическое сопротивление токопроводящих жил кабеля КГ не должно увеличиваться более, чем на 10% от указанного в таблице.

Электрическое сопротивление изоляции кабелей при поставке с предприятия-изготовителя, пересчитанное на 1 км длины при температуре 20°С должно составлять не менее 50 МОм, а в течение всего срока хранения и эксплуатации не снижаться менее 1 МОм. Готовые кабели должны выдерживать испытания переменным напряжением 2,5 кВ частотой 50 Гц в течение 5 мин.

Кабели должны выдерживать многократные перегибы (при сечении основных жил до 4 мм2– не менее 30000 перегибов, при сечении 6-16 мм2 – не менее 9000, при сечении 25-50 мм2 – не менее 6000).

Конструктивные данные токопроводящих жил КГ

Основными составными частями любого КГ являются:

Токоведущая жила, представляющая собой пучок медных проволок округлой формы. Жилы типа Т состоят из сплава меди и олова или из свинца и олова. В марке КГ-Т жилы луженные соответствуют классу 5 ГОСТ 22483.
Разделительный слой-пленка из синтетического материала (полтэтилентерефталатной пленки).
Изоляция из каучука. Изоляционные жилы окрашены в идентифицирующие цвета или имеют продольную полосу. При отсутствии нулевой жилы синим цветом может быть обозначена любая жила, кроме заземлительной.
Скрутка с интервалом в 16 диаметров для сечения 0,75 – 50 кв мм и в 14 диаметров для сечений 70-120 кв.м.
Второй разделительный стой из синтетического материала, который наносится на поверхность скрученных жил.
Внешняя оболочка из бутадиенового каучука. Для кабелей, состоящих из одной жилы, изоляция может заменяться защитно-изоляционной оболочкой.

Общее количество жил может варьироваться от 1 до 5, диаметр сечения – от 1 до 240 кв.мм.

Изолированные жилы испытывают переменным напряжением 2500 Вольт в течение 5 минут после 6 часов нахождения в воде. Одножильные КГ испытываются после 6 часов пребывания в воде.

Если предпринять все меры безопасности, то кабель можно использовать на открытом воздухе на тросах и эскадах. Его можно применять и при низких температурах, так как некоторые модификации имеют нижний предел температуры в -50С.

Область применения

Кабель КГ можно использовать в различных климатических зонах, при любых погодных условиях. Эксплуатация возможна в помещениях и на открытом воздухе, при попадании прямых солнечных лучей, в условиях повышенной влажности (до 100%).

Электрокабель пригоден для энергообеспечения производственных стационарных и (благодаря гибкости) передвижных устройств:

Генераторов.
Козловых кранов.
Сварочных аппаратов.
Промышленных миксеров.
Бетономешалок.

Проводник тока применяется в местах с повышенными вибрациями – в электроустановках речных и морских судов (модификация ГК-ХЛ). Гибкий провод сохраняет целостность при многократном сматывании и разматывании. Электрокабель используют для создания временных систем электрического питания, для прокладывания электрической разводки, однако, помимо перечисленных назначений, он также применяется на объектах с повышенными технологическими и иными требованиями.

Проводник для сварочного аппарата.

Обратите внимание! Кабель обеспечивает энергией передвижные механизмы с питанием переменным током и напряжением на входе до 660 В, частотой до 400 Гц. С постоянным током – до 1 кв
