Кабель для сварочного аппарата: сечение, маркировка сварочного провода для аппарата (инвертора) 220в, таблица, длинна

Типы используемых проводников

В сегодняшнем оборудовании для сварки применяют следующие типы проводов:

одножильные медные, применяемые вместе с инверторными источниками тока;
двужильные высокочастотные, используемые при импульсной сварке и разделке металлических конструкций;
трехжильные для автоматических сварных комплексов, используемых при монтаже трубопроводов и сосудов давления.

В комплекте со сварочным аппаратом поставляются провода, рассчитанные на его максимальный сварочный ток. Он указан в паспорте устройства и на табличке на его корпусе.

Сварочный аппарат в комплекте с кабелем и маской

Так, для тока 160-190А сечение провода должно быть не менее 16 мм2. При увеличении тока до 250 А потребуется увеличить и сечение до 25 мм2, а для специализированных профессиональных моделях, развивающих ток до 500А, нужен соответственно кабель для сварки в 95 мм2.

Как выбрать удлинитель для сварочного аппарата?

Для того чтобы определить протяжённость удлинителя для сварочного аппарата, необходимо учесть величину полезной площади сечения и специальный поправочный коэффициент. Значение поправки берётся в зависимости от рабочих токов: Диапазон 200–500 А: K=2. Менее 200 А: K=I/100, где I — сила тока.

Какое сечение провода для удлинителя для сварочного инвертора?

Для бытовых сварочных аппаратов ( инверторов ) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением

То есть при выборе удлинителя для сварочного аппарата / инвертора обращайте внимание на сечение провода

Какого сечения должен быть провод для сварочного аппарата?

Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2. Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2. Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.

Какой кабель лучше использовать для удлинителя?

Наиболее оптимальный вариант кабеля для удлинителя — кабель с резиновой изоляцией. Популярные и практичные марки в этой категории силовых кабелей: КГ, КГ-ХЛ, КГН. В некоторых случаях в качестве кабеля для переноски допустимо использовать провода с ПВХ изоляцией, например, ПВС,ПРС.

Какой длины должен быть сварочный кабель?

Согласно техники пожарной безопасности общая длина сварочного кабеля не должна превышать 30-40 метров. Использование более длинного провода приводит к ухудшению качества сварки, происходящее из-за падения напряжения в сварочной цепи.

Сколько стоит сварочный кабель за метр?

Стоимость кабеля из расчёта одного погонного метра – от 204 рублей; КГ 1х50 – максимальная нагрузка тока 500 А, сечение кабеля — 50 мм. Температурный диапазон работы колеблется от -40 до +50. Цена за метр сварочного кабеля – от 230 до 300 рублей.

Какой кабель использовать для переноски?

Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током

Это важно, поскольку провод удлинителя находится в открытом доступе. Всем требованиям соответствует провод марки ПВС

Какой провод нужен для сварки?

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.

Как определить сечение кабеля сип?

Рассчитать сечение по диаметру

Измерить диаметр проводника с помощью линейки, штангенциркуля или микрометра.
Получившееся значение возвести в квадрат.
Дополнительно умножить полученное число на 0,785.

Как рассчитать длину сварочных кабелей?

Какая максимальная длина сварочного кабеля?

Определяем длину сварочного кабеля …
По стандартам ISO максимальная длина рассчитывается по максимальному падению напряжения на кабелях, которое не должно превышать 6 %. …
Lmax=Sk/k , где: Lmax – максимальная длина кабеля, Sk – максимальное сечение медного кабеля, k – коэффициент (При токах 200-500А равен 2.

Можно ли удлинить кабель инвертора?

Чем длиннее кабель, тем выше потери и меньше сила тока. Для того, чтобы добиться баланса исполнителю приходится выставлять увеличенную величину напряжения, что может привести к изменению дуги и поломке оснащения. Поэтому чрезмерное удлинение сварочных кабелей инвертора делать не рекомендуется.

Что такое сечение кабеля?

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Как правильно соединять сварочные кабеля?

Провода необходимо очистить от до металлического блеска, объединить в пучки/скрутить, а затем надеть на них гильзу и зажать специальными клещами. При этом стенки гильзы вдавливаются в жилы проводника и образуется надежный электрический контакт.

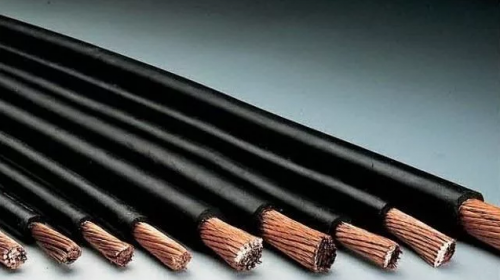

Сварочный кабель, виды, маркировка

На современном рынке представлено большое количество разнообразных кабелей. Основная классификация подразумевает разделение проводников на группы в зависимости от количества жил:

провода с одной медной жилой используются для оснащения переносных сварочных аппаратов при осуществлении электродуговой сварки;
шнуры с двумя жилами из меди или её сплавов представляют собой анод и катод, что позволяет применять их при импульсной сварке и для резки металлов;
трехжильные предназначены для проведения автоматического сваривания и для получения струйного шва.

Данные проводники маркируются следующим набором букв и цифр: КС (кабель сварочный) — 1-3 (количество жил). Также в маркировке могут присутствовать обозначения: П — полимерная защита; ВЧ (П, П) — высокочастотный ток переменного или постоянного вида.

Далее мы рассмотрим марки кабелей из первой группы.

КРПТ

КРПТ — это марка сварочного кабеля для ручной дуговой сварки, аббревиатура включает следующие обозначения:

К — кабель; Р — резиновая изоляция и оболочка; П — переносного типа; Т — тяжелый.

КРПТ представляет собой гибкий проводник с медными жилами, используется для работы как в закрытом помещении, так и на улице.

Данная марка кабеля для сварочного аппарата применяется для присоединения передвижных и переносных механизмов к сетям с переменным напряжением до 660 В частотой до 400 ГЦ или с постоянным напряжением до 1000 В.

Цифровая маркировка включает количество жил и площадь их сечения, в качестве разделительного символа применяется вопросительный знак — «?». Маркировка может иметь многозвенную форму: провод включает жилы с разным сечением или одна из них используется для заземления.

Важно! КРПТ является устаревшей маркой проводников, поэтому он снят с производства. В качестве аналога выступает КГ

КГ

КГ (кабель гибкий) — это наиболее популярная марка сварочного кабеля, предназначена для подключения к сетям переменного напряжения до 660 В частотой 400 Гц или постоянного напряжения до 1000 В.

Специалисты выделяют следующие разновидности КГ, которые предназначены для использования в разных климатических условиях:

КГ-ХЛ — холодостойкий, применяется в условиях очень низких температур — до -60°С;

КГ-Т — тропический, предназначен для выполнения работ в высоких температурах — до +55°С;

КГн — провод имеет негорючую изоляцию, рекомендуется для выполнения сваривания в пожароопасных условиях.

КГ-КОГ — наиболее гибкий тип провода, следует применять для работы в труднодоступных местах, в закрытых помещениях, при возведении металлоконструкций на высоте.

Кабели КГ различаются по максимальной токовой нагрузке, которую они выдерживают. Величина тока, в свою очередь, зависит от площади сечения провода. Основные виды КГ представлены в статье «Сварочный кабель КГ».

КОГ

Еще одной популярной маркой является КОГ — кабель особо гибкий, предназначен для проведения работ в труднодоступных местах.

Высокая гибкость провода гарантирует быстрое изменение положения сварочного оборудования, что обеспечивает комфорт для исполнителя.

Проводники КОГ предназначены для соединения электрододержателей при дуговой сварке, автоматических или полуавтоматических установок с источником на переменное напряжение 220 В частоты 50 Гц или постоянное напряжение 700 В.

КОГ является аналогом КГ, имеет некоторые конструктивные особенности. Маркировка сварочного кабеля КОГ и его разновидностей:

КОГ-Т обладает следующим температурным диапазоном эксплуатации: от -30 до +50°С;
КОГ-У — от -50 до +50°С;
КОГ-ХЛ — от -60 до +50°С.

Другая важная информация представлена в статье «Сварочный кабель КОГ».

Это интересно: Описание и характеристики магнитных уголков для сварки: рассказываем вопрос

Лучший вариант проводов для работы зимой

КОГ1. «Кабель особо гибкий, 1 класс гибкости». Жилы внутри кабеля тоньше, чем в других шнурах, что обеспечивает высокую гибкость всего провода.

Это свойство отлично подходит для работ в тех местах, где сварщику трудно подобраться к участку сварки или во время работы на высоте, где приходится обматывать кабель вокруг руки (для удобства работы).
Минусом можно считать наибольший пропуск напряжения в 220В с частотой не больше 50 Гц.

КПЭС

«Кабель полый электросварочный». Вместо жил используется трубка в виде спирали, через которую пропускается проволока. Кабель предназначен для сварки в полуавтоматическом режиме.

Ввиду особенности конструкции, срок эксплуатации такого вида проводки меньше, чем у других кабелей – год в среднем.
Пропускает через себя напряжение 42/48В при любом типе проводимого тока.
Стоимость кабеля зависит напрямую от его размера сечения.

КВС

Аббревиатура говорит об использовании поливинилхлоридного пластиката. Такая изоляция обеспечивает повышенную износостойкость кабеля, значительно повышая устойчивость к истиранию.

КВС-кабели подходят для работы в различных условиях:

В жаркой и влажной среде с температурой до +40 градусов по Цельсию и в условиях мороза до -40 градусов.

К сожалению, ПВХ не может похвастаться своей гибкостью, по этой причине его зачастую используют для подключения к сети.

Виды и назначение сварочного кабеля

Сварочный кабель присоединяется к источнику постоянного или переменного тока с одной стороны, и к держателю электрода и зажиму «массы» +85 °С — с другой. Исходя из требований технологического процесса, он может применяться в самых разных условиях. Основными параметрами его являются:

способность противостоять различным механическим нагрузкам и повреждениям, растяжению, сжатию, изгибу;
устойчивость к перепадам температуры;
устойчивость к излучению в ультрафиолетовом спектре;
стойкость к грибковым и плесневым спорам;
коррозионная стойкость.

Широко применяется несколько основных классов кабеля. Они подразделяются в соответствии с поперечным сечением, количеству жил и климатическому классу. По количеству жил различают:

Одножильные. Проводник сделан из медной проволоки, обладающей отличной проводимостью и пластичностью. Это обеспечивает гибкость при многократном сматывании/разматывании. Широко применяется в малогабаритных мобильных инверторных аппаратах.
Двужильные. Два изолированных проводника — катодный и анодный, позволяют работать переменным током высокой частоты. Делаются из специальных сплавов меди с другими металлами.
Трехжильные. Разработаны для автоматизированных сварочных комплексах для соединения трубопроводов и сосудов давления.

Применение различных изолирующих оболочек позволяет производить сварочные кабели в разном климатическом исполнении:

Тропическое (КГ-Т). Провод может работать до +85 °С и при высокой влажности. Антисептическая пропитка защищает его от бактерий и спор грибков и плесени. В тропических условиях обычные провода для сварочного аппарата не выдерживают и могут порваться.
Хладостойкое (КГ-ХЛ). Для изоляции использованы специальные морозостойкие полимеры, не трескающиеся и сохраняющие эластичность при морозе до -60 °С

Разнообразие кабельной продукции

Самые распространенные кабели для сварки:

Одножильный. Он изготавливается из меди. При сматывании даже очень прочными материалами данный вид не теряет своей эластичности. Одним из главных достоинств одножильного кабеля для сварочного инверторного аппарата является возможность проводить электричество без перебоев. Его используют при сварке небольшими аппаратами.
Двужильный. Также производится из медных пластин, но иногда и из других металлических сплавов. Подходит для импульсной сварки. Теряет свою эластичность во время сматывания, но при этом более прочный, чем одножильный.
Трехжильный. Используется лишь при работе с крупными устройствами — на заводах или больших предприятиях. Они обладают большим уровнем защиты, но не рекомендуются при мелких технических работах.

Большинство проводов устойчиво к влиянию температурных условий и работоспособно при -50…50 С.

Классификация медных кабелей для сварочного аппарата

По функциональному назначению различают:

силовой провод — его применяют для подключения инвертора, трансформатора или иного устройства к электролинии,
соединительный кабель для сварки — используют для передачи рабочего напряжения,
провод для держателя — подает электроток на контактную часть сварочного аппарата,
заземляющий и/или нулевой провод.

Как уже было сказано, в многожильных исполнениях сварочных проводов функционал может объединяться в одном изделии.

По области применения выделяют модификации сварочных кабелей для:

бытовых устройств, работающих с токовыми нагрузками 100-250 А,
полупрофессиональных установок (до 330 А),
профессиональных сварочных устройств, применяемых с электротоком силой до 500 А,
сверхмощных промышленных аппаратов (до 680 А).

Характеристики

Основная рабочая характеристика проводов для сварки, это номинальная сила тока, с которой они смогут работать и сопротивление. Чтобы уменьшить потери энергии при транспортировке и избежать нагрева токопроводящего элемента, необходимо увеличивать диаметр – сечение жили. Минимальная толщина провода электродуговой сварки 6 мм2. Используют его в бытовых маломощных сварочных аппаратах мощностью до 80А.

В промышленной сварке применяют кабеля сечением от 16 мм2, с номинальным током 189А. площадь жилы может достигать 50мм2 для промышленного оборудования. Трансформаторы сварочные работают с токами более 300А. Для них изготавливают кабеля соответствующего по площади сечение жилы 70 и 95 мм2.В электродуговой сварке используют только одножильные провода. В них тонкие провода соединены впучки, скрученные в толстую и гибкую жилу. Электропроводность и сопротивление такого многоэлементного провода одинаковая с медным прутом такого же диаметра. Гибкость, пластичность и износостойкость значительно выше. Невозможно несколько раз согнуть монолитный медный прут диаметром 4 мм не разрушив его. Сварочный кабель состоит:

медная жила – сердцевина;
тонкая обмотка из полиэтилентерефталата – лавсана;
каучук натуральный или искусственный;
полимер;
наружный изолирующий шланг из прочной резины.

Элементы изоляционного материала могут меняться, но основу качественного провода всегда составляет резина. Она имеет высокую прочность и гибкость, хорошо изолирует от пробоев.

Жила скручена из нескольких элементов и оболочка из лавсана удерживает ее от разматывания и разбухания – местного увеличения сечения и образования зазоров между проволочками. Распушенный кабель быстро перегорит.

Сварочные аппараты производители комплектуют кабелями длиной 3 м и меньше. Это обосновано экономией на комплектующих элементах. Инвертор весит несколько килограмм, но носить на плече 220В опасно для здоровья и даже жизни. Профессионалы утверждают, что можно ставить провод 40 м и больше.

Теоретически максимальная длина кабеля рассчитывается по формуле:

Lmax = Sk/(i/k);

где Sk – сечение имеющегося кабеля;

i – сила сварочного тока;

k – поправочный коэффициент, для токов 200 – 500А он равен 2, если меньше 200А, расчетный коэффициент 100.

Виды и маркировка

Российские и зарубежные производители предлагают достаточно широкий выбор кабелей, отличающихся между собой техническими характеристиками. К основным типам проводников относят следующие:

одножильные провода применяются для оснащения переносных агрегатов, жила выполнена из меди или ее сплавов; самая популярная марка, сечение которой варьируется в значительных величинах — КГ, часто используется исполнителями КОГ;
провода с двумя жилами и более имеют более широкое применение, они используются не только для различных видов сварки: дуговая, импульсная, автоматическая, но и для резки; более подробная информация представлена здесь.

Маркировка проводов для сварки осуществляется посредством сочетания буквенных и числовых обозначений: КС — кабель сварочный, цифры обозначают количество жил.

Кроме этого, производители выпускают проводники для применения в особых климатических условиях: кабели с обозначением Т — тропический, устойчивы к температурам до +50°С; КХ — подразумевает стойкость к холоду, к температурам до -60°С. Проводники без подобных обозначений предназначены для умеренных температур окружающей среды.

Виды и маркировка

одножильные провода применяются для оснащения переносных агрегатов, жила выполнена из меди или ее сплавов; самая популярная марка, сечение которой варьируется в значительных величинах – КГ, часто используется исполнителями КОГ;
провода с двумя жилами и более имеют более широкое применение, они используются не только для различных видов сварки: дуговая, импульсная, автоматическая, но и для резки; более подробная информация представлена здесь.

Маркировка проводов для сварки осуществляется посредством сочетания буквенных и числовых обозначений: КС – кабель сварочный, цифры обозначают количество жил.

Кроме этого, производители выпускают проводники для применения в особых климатических условиях: кабели с обозначением Т – тропический, устойчивы к температурам до +50°С; КХ – подразумевает стойкость к холоду, к температурам до -60°С. Проводники без подобных обозначений предназначены для умеренных температур окружающей среды.

Виды и маркировка

По маркировке кабеля для сварочного аппарата можно определить все необходимые для работы характеристики. Буквами указан класс кабеля и его особенности в исполнении. Затем идут температурные условия работы:

нормальный режим предполагает диапазон от –40⁰, до +50⁰;
Т – кабель пригоден для работы в тропиках, температура –10⁰ – +55⁰ и повышенная влагостойкость;
ХЛ – хладостойкий от –60⁰;
НГ – негорючая изоляция.

Кроме этого могут стоять дополнительно и другие буквы. Например, дополнительная Н в маркировке обозначает негорючие провода. Их внешняя шланговая оболочка имеет высокую устойчивость к нагреву, не воспламеняется и позволяет работать в помещениях с высокой пожарной опасностью или в цехах с термическим работающим оборудованием. П – полимерное покрытие. Один из слоев изоляции сделан из полимера. Это частично снижает надежность оболочки. Стоят такие провода дешевле. Применять их можно с бытовыми токами до 120А.

Цифровое обозначение открывает количество жил. На сварочных кабелях их всегда 1. Через знак «×»указана площадь сечения медной жилы. Например, КГ 1×35. Кабель для сварки подбирается по значению рабочего тока. В характеристике к проводам указан размер сечения для каждого предельного и номинального тока. Например 16 мм2 – работает с оборудованием, выдающим до 189А.

КРПТ

На предприятиях с массовым производством крупных сварных конструкций свою надежность показал провод для сварки серии КРПТ. Его аббревиатура расшифровывается: кабель с резиновым покрытием, тип – переносной, тяжелый. Классический кабель, выпуск которого наша промышленность освоила еще в прошлом веке.

Характеристика «переносной» означает, что в процессе работы можно перемещать оборудование, к которому прикреплен кабель, не скручивая все провода. Просто кабель свободно тянет

Определение «тяжелый» относится не к удельному весу провода, а его повышенной защите от внешних повреждений. Изоляция не нарушится, если на кабель наедет колесо тележки и даже автомобиля, упадет молоток и другой инструмент. Шланг наружной изоляции особопрочный.

Главный технолог завода по производству изолированных проводов и кабелей для сетей ВЧ Костюшенко П. И.: «В настоящее время количество кабелей сварочных и подвесных для подводки к энергоемкому оборудованию серии КРПТ сократилось. Его заменяют проводами КГ и КГН, более гибкими, легкими. Новые технологии изготовления изоляционного покрытия значительно повысили прочность оболочки, доведя резиновую изоляцию до состояния особопрочной. Изготовление изделий серии КРПТ делается только на заказ крупными партиями для предприятий со старым оборудованием».

КГ

Сварочные провода серии КГ – кабель гибкий, с медным сердечником заменили в основном устаревшие КРПТ. Жила имеет скрутку проводов в 16 диаметров по длине одной спирали. Проволоки между собой от слипания защищены тальком. У кабелей в тропическом исполнении медные жилы покрываются оловянным припоем – дополнительная защита от влаги.

У кабелей серии КГ отличная характеристика по электропроводности и сопротивлению. Наружная шланговая изоляция достаточно прочная, чтобы выдержать постоянное трение о пол при перетаскивании.

Сварочный провод КГ выпускается в различных вариантах. Каждый сварщик может выбрать, какой именно кабель по сечению и климатическому исполнению ему нужен или огнестойкий. Вес провода небольшой и рука, удерживающая держак, его не почувствует:

КГ1×16 весит 310 кг/км;
КГ1×95 весит 1400кг/км.

Стандартом принято указывать вес кабелей и проводов в кг на длину 1 км, следовательно: метр наименьшего и наибольшего, широко применяемых кабелей весит 0,3 кг и 1,4 кг.

КОГ

Кабель особо гибкий применяется при ручной и полуавтоматической сварке в труднодоступных местах. Масса провода такая же, как у КГ, только изоляция сделана из более пластичного, чем резина, каучука. Разница в стоимости незначительная, поскольку жила из меди такого же сечения, отличается шагом навивки. Выбор остается за исполнителем.

Кабель серии КОГ выполняется в климатических вариантах и негорючий. С повышенной прочностью нет.

Требования к кабелю для сварочника

Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:

Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А. При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.
Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
Для транспортировки оборудования кабеля сворачивают.

Отсюда выходит, что кабель должен удовлетворять следующим требованиям:

Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
Для работы на холоде проводник должен быть морозостойким.
Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.

Как выбрать сварочный кабель

Разобравшись в маркировке товаров, перейдем к практичным советам по выбору. Сварочный кабель должен соответствовать аппарату, с которым он будет взаимодействовать. Существуют и другие параметры, подбираемые исходя из предстоящих задач по сварке.

Какой должна быть жила сварочного кабеля

Сварочный кабель, присоединяемый от аппарата к держателю и массе, может быть одножильным (например, 1х16). Первая цифра означает, что в разрезе у него сердечник общий, не разделенный на две или три изолированные линии под единой оболочкой. Такое исполнение уменьшает нагрев и содействует ускоренной передаче напряжения от источника к держателю.

Одножильный сварочный кабель.

Многожильные кабеля обозначаются 11х30, где первая цифра указывает на наличие 11 раздельных жил. Такое исполнение применяется на промышленных установках, использующих напряжение 500 А и выше.

Многожильный сварочный кабель.

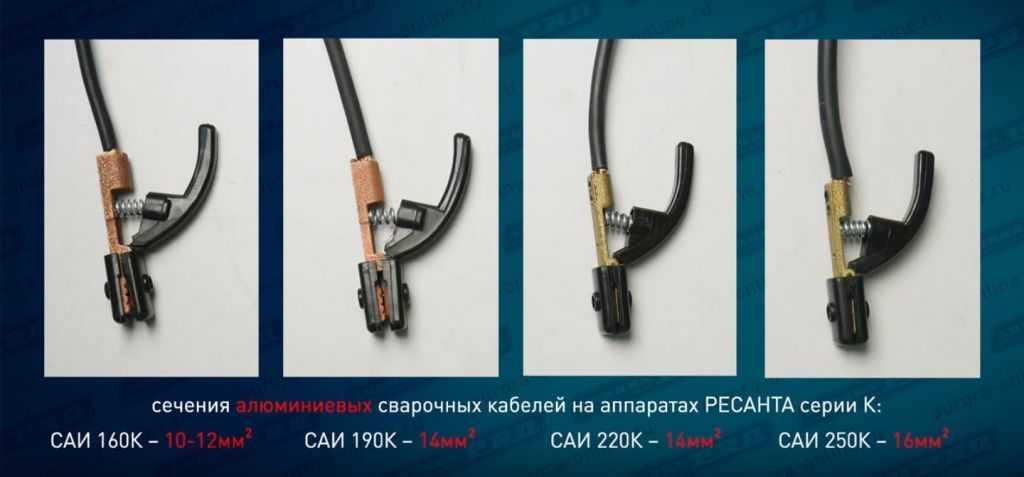

Сама жила бывает алюминиевой или медной. В магазинах чаще всего комплектуют сварочные аппараты алюминиевыми кабелями, поскольку они дешевле. Этого достаточно для начинающего сварщика или редкого использования инвертора.

Алюминиевый сварочный кабель.

Профессионалы же всегда устанавливают медные кабели, поскольку у них удельное сопротивление в 7 раз меньше, чем у алюминия. В результате потери тока сокращаются. Еще медь лучше гнется и меньше греется.

Медный сварочный кабель.

Сечение сварочного кабеля

Внутри металлического сердечника находятся тонкие проводки, которых может быть от 30 до 1000. Их общее сечение выбирается по мощности аппарата и используемого тока. Например, кабель сечением 1х6 мм² рассчитан на максимальную нагрузку в 11 кВт с силой тока 80-100 А. Но никогда нельзя использовать расчетные значения по максимуму. Оптимально всегда делить их на 2. В итоге, такой провод подойдет для источника питания с потребляемой мощностью 5 кВт. При возрастании силы тока (А), необходимо увеличивать и сечение кабеля, иначе это все-равно, что пытаться заправлять автомобиль на АЗС через соломинку — суженный проход будет снижать производительность.

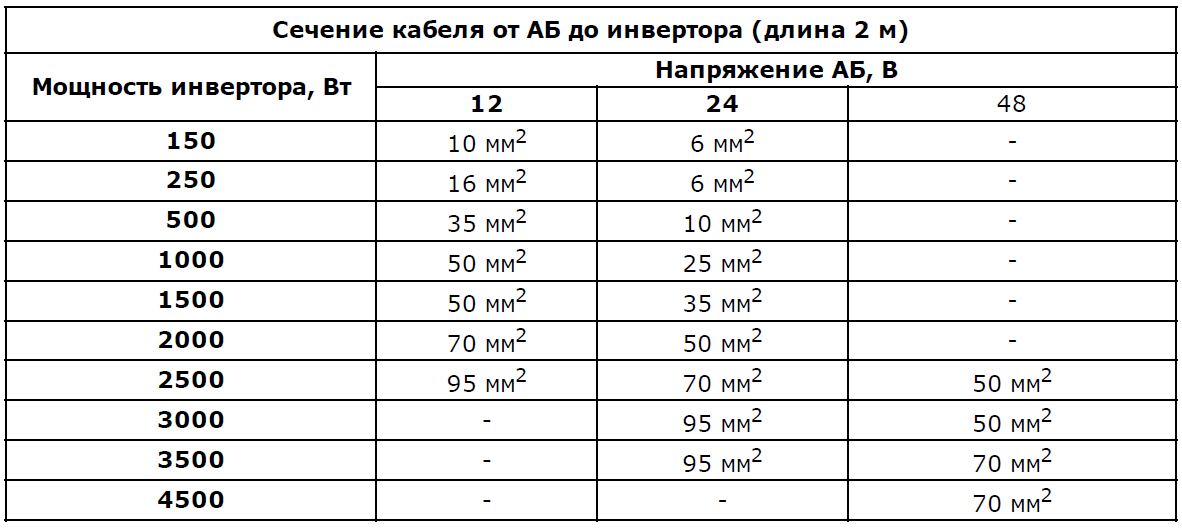

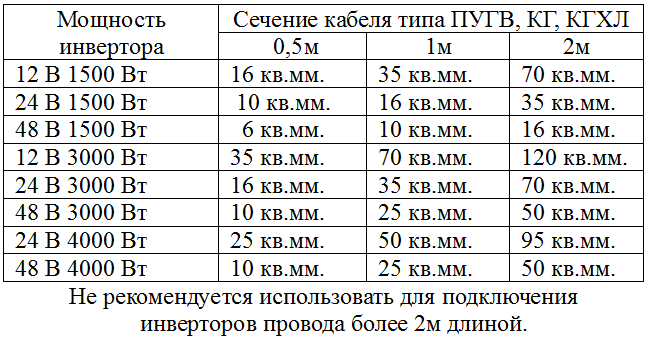

Чтобы не было потерь сварочного тока, сечение выбирают исходя из выдаваемой мощности аппарата по этой таблице.

Сила тока, А	Сечение кабеля, мм²
80-100	1х6
120-150	1х10
150-180	1х16
200-250	1х25
250-300	1х50
330-400	1х100 или 11х50
500-600	1х120, 11х95
600	1х185 и выше

Если Вы варите «двоечкой» на токе 80 А, то вполне можете обходиться тонким кабелем 1х6 мм². Но это не позволит применить электрод «тройку». Поэтому аппараты требуется комплектовать исходя из возможной максимальной силы сварочного тока. Для бытового инвертора на даче достаточно минимального показателя 1х16 мм². В мастерскую необходимо 1.25 или 1х50 мм². Работа кабелем с меньшим сечением приводит к его перегреву и расплавлению.

Требования к гибкости кабеля

Для сварки требуется кабель с гибкостью не ниже 4-го класса. Более жесткие провода будут выкручивать руки сварщику, их труднее сматывать для транспортировки, неудобно манипулировать держателем при ведении шва в потолочном или вертикальном положении.

Шнур с обозначением КГ относится к 5-му классу гибкости. У него диаметр «волоска» составляет 0.41 мм. Товары с маркировкой КОГ относятся к 6-му классу. Повышенная гибкость достигается за счет диаметра «волоска» 0.21 мм.

Изоляция кабеля

Оболочка кабеля изготавливается согласно ГОСТ 23286-78. Изоляция не должна быть тоньше 1.1-1.2 мм, чтобы надежно защищать токоведущую часть от оголения. Выпускают наружную обмотку из резины с добавлением различных компонентов. На ощупь она должна быть мягкой и гибкой. Класс изоляции обозначается буквами и указывает на максимальную температуру нагрева, которую способна выдержать оболочка.
