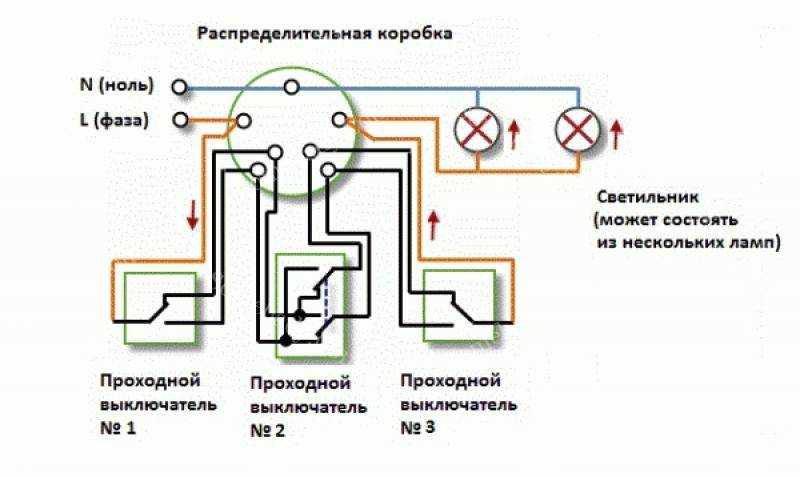

Схема и подробный способ подключения проходного выключателя с 3х мест

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.

Для безопасности лучше заизолировать его термоусадкой. Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Источник



Самостоятельное подключение

Комплект двухканального управления освещением Zamel RZB-04

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

• Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
• Выключение. Происходит по нажатию клавиши.
• Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
• Бистабильность. Для включения/выключения света используется последовательное нажатие.
• Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

1. Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
2. Убирается старый выключательный механизм.
3. Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
4. Фаза подкидывается на контакт L без пропускания провода через устройства.
5. На клемму OUT1 лучше сделать подсоединение фазным проводом, направленным на один или несколько источников света. Нейтраль берется из короба или приемника.
6. На контакт OUT2 подводится фаза, выходящая на вторую группу или один источник света. Нейтраль забирается из щитка или приемника.
7. На контакт INT1 подкидывается импульсный передатчик, направляющий короткие сигналы. Он обеспечит управление с пульта ДУ или стационарного переключателя.
8. На контакт INT2 подключается импульсный выключатель по схеме, указанной в предыдущем пункте.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Программирование режима

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

1. Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
2. Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
3. Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

Установка переключателя

Проще всего приклеить выключатель к стене на скотч

В комплект поставки входит двусторонний скотч или дюбели с саморезами. При работе со скотчем исключается использование инструментов и облегчается регулировка положения девайса. Лента разрезается на 4 кусочка, которые наклеиваются на прибор.

После монтажа устанавливает контрольная лампа и проверяется система. Нужно перевести кнопку в верхнее, а затем в нижнее положение. О старте свидетельствует световой индикатор.

Местом для монтажа может быть дверцы шкафа, сейф, перегородка из ГКЛ. На двери переключатель можно установить на уровне вытянутой руки ребенка. Спинка кровати, стена и пол создадут дополнительный комфорт использования.

Беспроводной выключатель света дистанционно включает или выключает свет, изменяет яркость свечения и управляет задержкой срабатывания электроламп.

Несмотря на более высокую стоимость, беспроводные выключатели обладают рядом преимуществ по сравнению с проводными аналогами. Они эргономичные, отличаются стильным внешним видом и монтируются в течение нескольких минут. Отпадает необходимость портить стены, поскольку эти изделия надежно крепятся к боковине шкафа, зеркалу, другой мебели.

Подробно об устройстве

Строение прибора

В оснащении своего дома современными технологиями не последнее место занимает автоматизация процесса включения света в помещении.
Радиовыключатель с пультом управления имеет простое строение. Он состоит из двух блоков:

• пульт;
• силовой блок, в который входят радиоадептер и радиорелле.

Радиовыключатели света могут работать не только от пульта, но и от других типов устройств.
Например, к нему можно подключить настенный выключатель беспроводного типа или датчик движения, что еще больше придаст вашему жилищу комфорта и практичности.
Как видим, схема строения силового блока не представляет собой ничего сложного. Более того, чтобы упростить поиск пульта на просторах квартиры или дома, на самом выключателе имеется специальная кнопка поиска, а также кнопка для управления. С ее помощью устройство может эксплуатироваться как стандартный выключатель.
Схема работы радиовыключателей основана на получении сигнала от пульта управления. С пульта на устройство выключателя подается пакет информации, состоящий из кода и команды

По ней выключатель распознает предназначение команды и выполняет ее.
Обратите внимание! Для надежности передачи пакет информации передается несколько раз.
При этом стоит отметить, что сам пульт имеет собственный адрес. Поэтому выключатель будет срабатывать только от запомненного пульта.
Как видим, при своем простом устройстве данный прибор станет отличным дополнением осветительной системы вашего дома

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Зачем нужно радиоуправление светом

Главное достоинство систем дистанционного управления – отсутствие проводов, соединяющих выключатели и светильники. При строительстве экономятся расходные материалы и не тратятся силы на долбление бетонных стен или на устройство каналов в бревнах. При модернизации действующего освещения монтаж осуществляется быстро и чисто. Дистанционный радиовыключатель размещается в удобном месте и при необходимости переносится, а командовать он способен несколькими осветительными приборами, расположенными в разных комнатах и управляемыми с различных точек.

Примеры использования «умного» освещения:

Приехали домой поздно вечером – темно, ничего не видно. Нажали кнопку на брелке, включился свет перед домом – очень комфортно.

• Переставили мебель в комнате – шкаф загородил старый выключатель. Прикрепили радиопульт в новом месте – забыли о проблеме до замены батарейки (год и более).
• Выключатель света в санузле расположен высоко – ребенок недотягивается. Установили на нужной высоте пульт управления – удобно и безопасно, т. к. в радиопередатчике отсутствует высокое напряжение.
• Уходя из дома последним, приходится пробегать по всем комнатам и проверять, какие электроприборы забыли выключить. После установки управляемых по радиоканалу адаптеров, выключателей и розеток, достаточно нажать кнопку расположенного у двери дистанционного выключателя.

Используя работающие по радиоканалу пульты, легко сделать проходной режим освещения в коридоре, на лестнице или в спальне. Работу осветительных приборов можно автоматизировать, заменив выключатели на датчики присутствия.

Управление освещением

Светом внутри помещения можно управлять по-разному:

• прежде всего, следует отметить, что регулировка уровня освещенности зависит от того, какое время суток.
• Днем света в целом дается меньше, нежели ночью. В подобные системы встраивают механизмы работы в режиме реального времени, снабженные часами. Таким образом, получается ситуация, когда система сама определяет, когда и как включать свет.
• Также, система автоматически будет выключать свет, когда люди будут отходить ко сну. В конце концов, количество поступающего света зависит от того, есть ли в помещении люди или нет.

• К примеру, отрегулировать уровень , на улице, в околодомных постройках. Управление такой системой ведется при помощи механизма дистанционного управления, проще говоря — при помощи пульта. При этом, свет не только будет служить средством освещения, но и элементом декора и дизайна.
• Благодаря автоматике вам не надо будет бегать по всему двору в поисках выключателя для наружного освещения.

Как можно осветить участок?

Прежде всего, следует оговориться: регулировку света надо производить, исходя из того, каков необходимый именно вам световой фон. Существует ряд сценариев — алгоритмов, по которым строится система освещения участка/помещения. Такие сценарии позволяют экономно расходовать энергию именно на освещение, а не на ненужные цели. Что касается сценариев, то их существует несколько разновидностей:

• Праздничный сценарий подходит для того, чтобы произвести яркое подсвечивание всего дома, для придания ему интересного внешнего вида и шарма.
• Вечерний сценарий предполагает включение такого типа подсветки, который может быть применен в условиях темного времени суток, особенно если вы ожидаете гостей.
• Романтический сценарий предполагает освещение ряда конкретных зон без яркого, бьющего глаза света, возможно, с приглушением световых эффектов.
• Тревожный сценарий предполагает ритмичное мигание всей иллюминации в доме.
• Киносценарий является вариантов освещения, при котором подсвечивается зона дивана с телевизором.
• Если вы не дома, то тогда можно выбрать сценарий, при котором освещению подвергается, только лишь, небольшая зона входа/выхода из дома. При этом, с приходом темноты, такое освещение будет становиться только ярче и сильнее.
• Опять-таки, при помощи подобной схемы вполне реально создать декоративные элементы на вашей клумбе или в вашем саду. Такое освещение способствует комфортной жизни человека в самых разнообразных условиях.

Проходной своими руками

Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.

В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.

Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный. Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.

У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой

Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы. Это будет вход, а противоположные – 2 выхода

На рис. ниже показан вариант расположения клемм после переделки

Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.

Расположение клемм выключателя после переделки

Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.

Самостоятельно изготовить проходной надёжный выключатель проблематично. Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.

Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.

Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.

При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.

Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.

Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.

Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.

Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.

Назначение проходного выключателя

Для работы обычного выключателя к нему подходит фазный провод, а отходящий соединяется с источником света. Такой аппарат устанавливается возле входных дверей в помещение и позволяет включать светильник только из одного места.

Проходные выключатели позволяют осуществлять управление светильниками с двух мест, например, сверху и снизу лестницы, в начале и конце длинного коридора или у входной двери спальни и лёжа в кровати.

Для выполнения своих функций проходной выключатель имеет более сложную схему подключения и конструкцию. Отличие проходного выключателя от обычного заключается в первую очередь в бОльшем количестве проводов и контактов.

Эти аппараты соединяются между собой двумя проводами и у них отсутствуют положения «включено» и «выключено». Фактически, это переключатель и напряжение на светильник подаётся при одинаковом положении клавиш аппарата.

Принцип работы контроллера

Основный принцип работы всей системы интеллектуального дома базируется на автоматизации и контроле всех процессов, происходящих в нём. Первоначально всё управление настраивается на самостоятельные включение и отключение тех или иных механизмов, упрощающих жизнь человека в доме. Контроллер умного дома может выполнять и контролировать задачи которые заложены у него в программе или же ранее были выставлены пользователем. При этом обязательна обратная связь между человеком управляющим домом и контроллером. Все системы, завязанные на работе с контроллером имею один или группу датчиков, и поэтому пользователю остаётся выбрать только режим их срабатывания, или же попросту отключить их автоматическую работу. А вот насколько полезна вся информация, подающаяся с контролера, это уже вопрос. Так как часть их может быть неинтересна обычному обывателю, не вникающему в подробности работы системы. Поэтому во время настройки и установки всей системы умного дома, хозяин должен решить насколько он будет автоматизирован. Так как, например, не всем нужно знать давление воды в магистрали холодной воды, или же напряжение в сети.

Разновидности блоков

Перед тем, как изучать информацию о том, как подключить розетку с выключателем, необходимо узнать, что при выборе обращают внимание не только на дизайн изделия — его цвет, форму. Перед покупкой необходимо оценить технические параметры, возможности электрической сети. Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии

Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность

Особенно важен последний пункт для квартир старого жилого фонда, где электропроводка нередко находится в критическом состоянии. Следующий вопрос — функциональность изделия. При выборе того или иного блока обязательно учитывают, какие приборы будут подключать к розетке, какова их мощность.

Перед приобретением решают, сколько приборов будет подключаться к сети в конкретном помещении. Когда запланирована работа во влажных комнатах, блок обязательно должен быть оснащен специальными защитными шторками либо крышками.

Виды совмещенных устройств

Сейчас в магазинах легко обнаружить изделия с различными комбинациями. В одном устройстве могут находиться розетки (1-2) и несколько выключателей с одной/двумя/тремя или даже четырьмя клавишами. Так же как и обычные блоки, совмещенные конструкции бывают внутренними либо наружными. Последние выглядят чересчур громоздко, но они единственный вариант, если возможности сделать скрытую проводку просто нет.

Несмотря на относительно широкий ассортимент, самыми популярными остаются несколько типов конструкций.

1. Блок с розеткой и одним выключателем. Эти простейшие конструкции обычно используют для гаражей, подвалов и других небольших хозяйственных построек. Такой минимум позволит включить освещение и воспользоваться благами цивилизации — подогреть электрический чайник, включить радио или вентилятор. Подключение инструмента — вариант для мастеровитых хозяев.
2. Устройство с двумя клавишами. Такой вид спаренных блоков оптимален для коридоров и совмещенных санузлов, так как он уже дает возможность получить минимальный набор удобств — включать электричество в прихожей, санузле, присоединить к сети зарядку мобильного телефона, пылесос, фен или какой-либо инструмент.
3. Блок с тремя выключателями подойдет для небольших квартир с отдельно расположенными ванными/туалетными комнатами. В этом случае блок тоже будет самым логичным решением.

В других комнатах (гостиной, детской, спальне) присутствие таких конструкций вряд ли будет целесообразным, однако установка в любом помещении все же не запрещается. Блоки с несколькими клавишами помогут подключить многорожковые осветительные приборы, а дополнительная розетка нигде не будет лишней. Если электроприборы не «собираются» работать от такой розетки постоянно, то вариант вполне достоин рассмотрения.

Разновидности радиопультов

Переносные управляющие устройства выпускаются в малогабаритных корпусах, похожих на пульты от бытовой техники, а самые миниатюрные модели – в виде брелка, прикрепляемого на связку ключей. Стационарные радиопульты размещаются на стене и бывают двух типов:

• Панель для накладного монтажа с клавишами или сенсорами – в сущности, тот же пульт ДУ, только в виде выключателя. Фиксируется винтами или двухсторонним скотчем в нужном (удобном) месте.
• Универсальный радиопередатчик-вставка, работающий от контактов любого выключателя, или «таблетка» для размещения в совместимом кнопочном сенсоре.

Помимо формы и места размещения, радиопульты различаются функционалом: одно канальные передатчики работают с единственным светильником, многоканальные руководят несколькими приборами освещения.

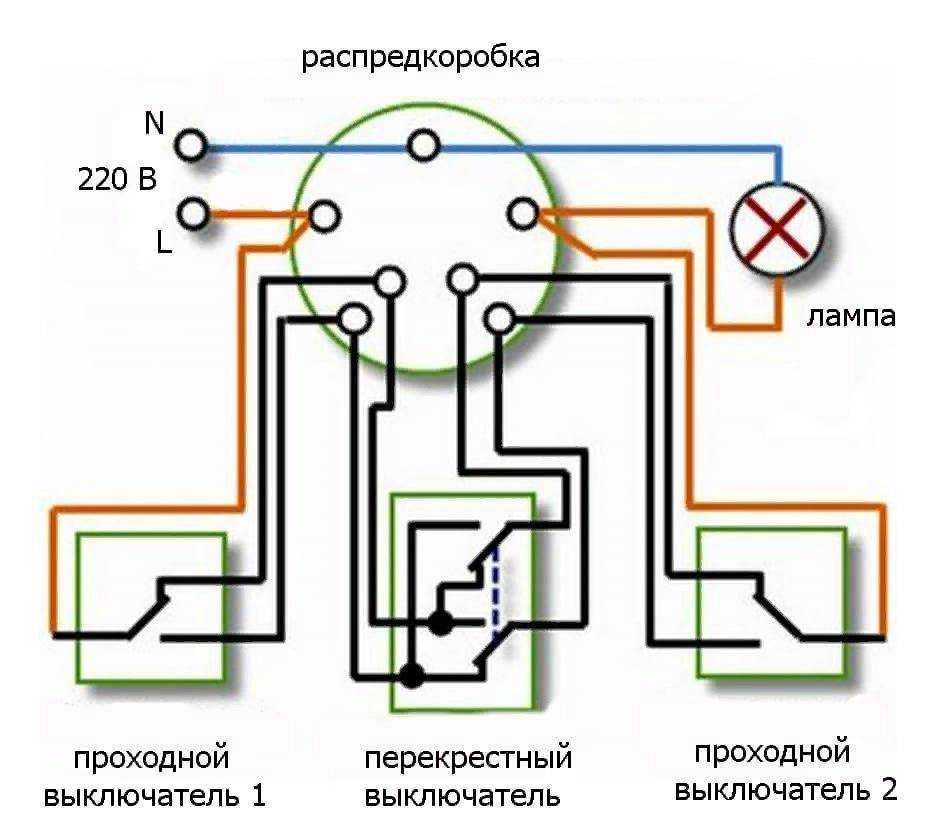

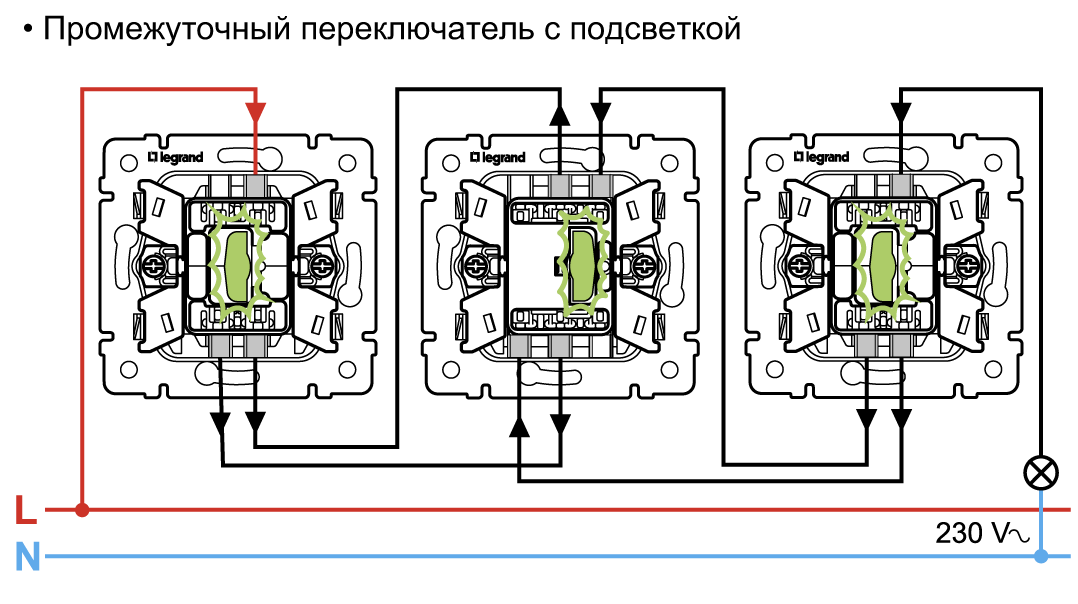

Управление светом из 3-х и более мест

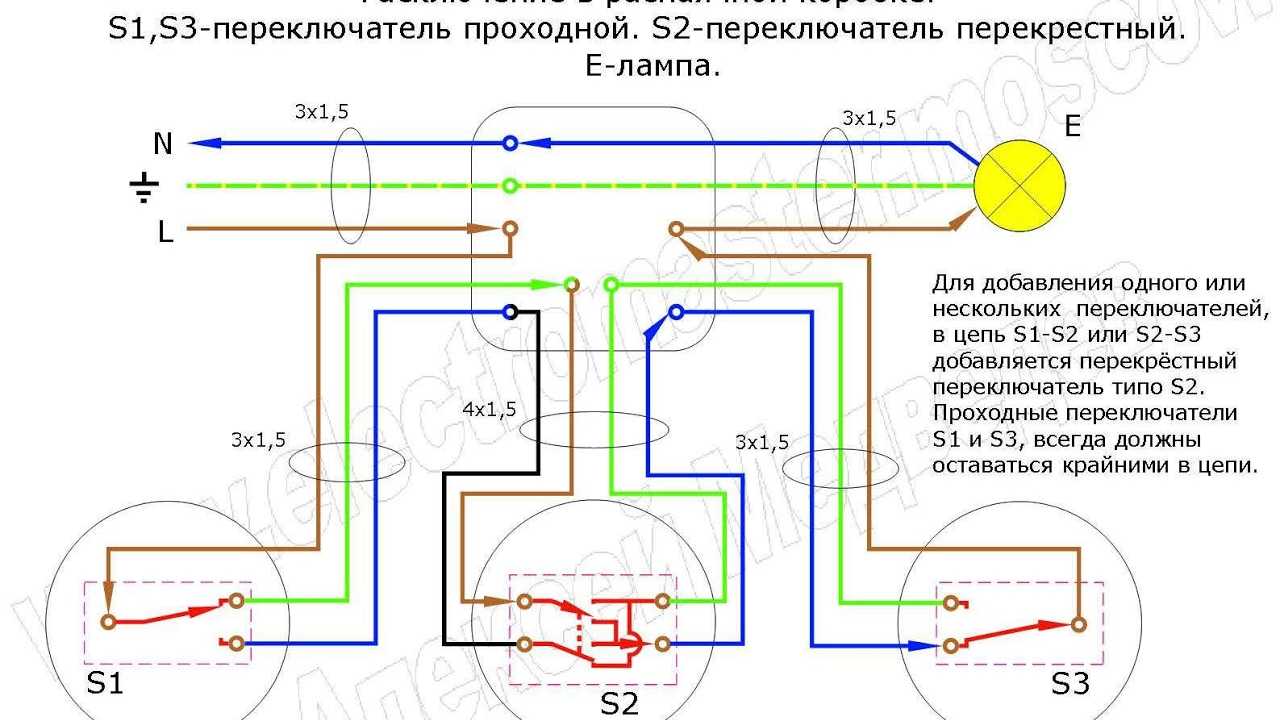

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

1. Нулевой провод – на лампочку.
2. Заземляющий провод – на лампочку.
3. Вход второго переключателя – к свободному проводу источника света (к лампе).
4. Фазный провод – ко входу проходного переключателя (с тремя входами).
5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

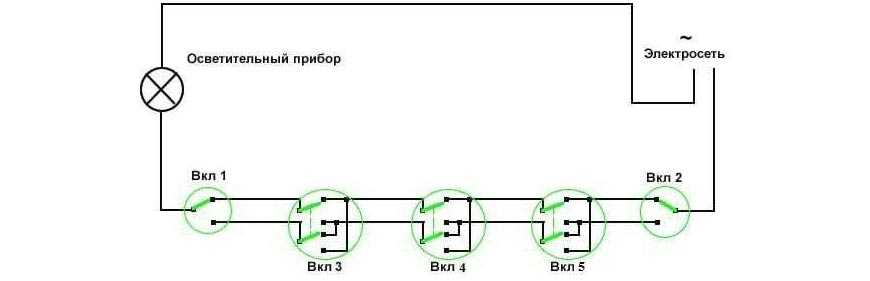

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.
