Характеристика и схема подключения электросчётчика со-505

Начинаем замену электросчетчика

Перед тем, как начать демонтаж и монтаж, необходимо выяснить три важных вещи.

1. Можно ли спокойно снимать пломбу со старого электросчетчика. То есть, хозяин договорился в электросетях, получил разрешение, и берет на себя всю документальную ответственность.
2. Где будем брать питание для перфоратора/дрели, если придется сверлить стену?
3. Освещение рабочего места. Я для этой цели использую налобный «шахтерский» фонарь на светодиодах.

Подготовились, всё выяснили, идём далее. Выключаем вводной автомат (рубильник) до счетчика, тем самым обесточиваем счетчик и обеспечиваем себе комфортную и безопасную работу. Снимаем пломбу, откручиваем крышку, под которой находятся входные и выходные клеммы.

Старый электросчетчик СО-5 — открытые клеммы, снятые пробки

Тут не помешает включить вводной автомат и на всякий случай проверить правильность схемы подключения с помощью отвертки-индикатора (указателя фазы). Мало ли, что было раньше, какие чудеса творились тут в прошлом:), и надо быть полностью уверенным в своей работе.

Напомню, четыре силовых контакта у электросчетчика всегда располагаются в таком порядке:

1. Входная фаза, приходит извне
2. Выходная фаза, уходит на питание нашего потребителя
3. Входной ноль
4. Выходной ноль

Схема подключения электрического счетчика обычно указана на его крышке, поэтому подключить его сможет своими руками любой человек, элементарно разбирающийся в электрике.

Очень важно, чтобы 1-й и 2-й контакты не были перепутаны, иначе неизбежны претензии со стороны проверяющих органов, а хозяина могут заподозрить в злых намерениях. 3-й и 4-й нулевые контакты обычно закорочены в самом счетчике, но и их для порядка нужно монтировать как надо

Общие сведения

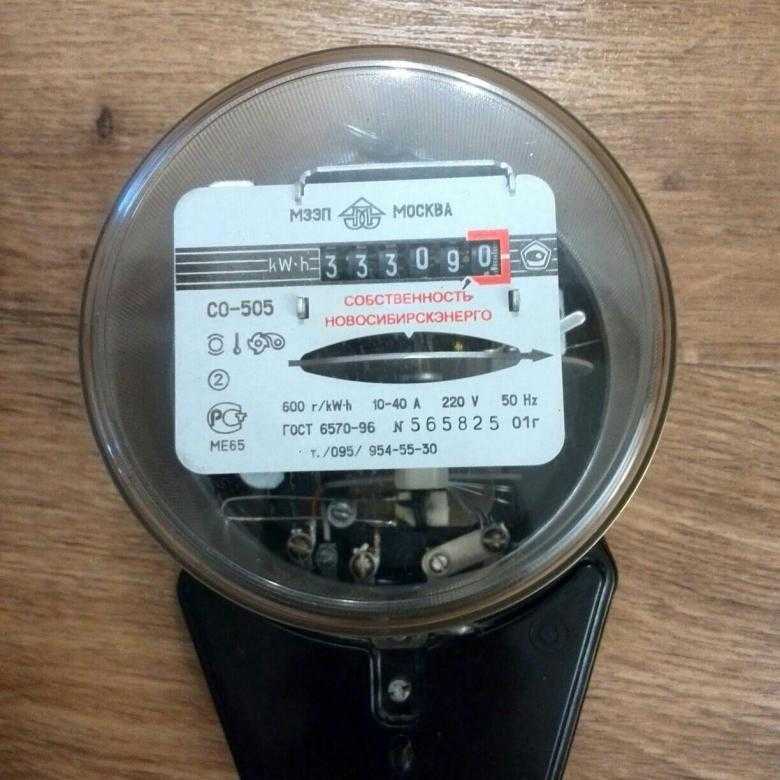

Одним из таких контролирующих приборов является электросчетчик СО-505, срок эксплуатации которого определяет завод-изготовитель. Выпуском данной модели прибора занимается Московский завод электроизмерительных приборов ОАО «МЗЭП». Счетчик считался наиболее популярной и самой эффективной моделью, использовавшейся на рынке энергосбыта в течение 30 лет. Если аппарат не соответствует предъявляемым требованиям по классу точности или срок его службы истек, то его нужно заменить.

Необходимо отметить, что модель электросчетчика СО-505 уже снята с производства. Альтернативой может стать контролирующий расход энергии электроприбор СОЭ-52 или аналогичный ему. Данный тип счетчиков идеально подходит для многоквартирных домов и дачных поселений.

Достоинства и недостатки

Электросчетчик СО-505 при разработке и за долгие годы эксплуатации приобрел ряд преимуществ:

• Наличие запаса технологической точности.
• Высокий уровень чистоты на поверхностях движущихся механических деталей подшипника и счетного узла.
• Пластические материалы, устойчивые к износу.
• Наличие свойств, не допускающих хищение электроэнергии – прозрачный корпус, стопор реверсивного хода, или невозможность обратного движения счетного механизма.
• Пожаробезопасные конструктивные элементы.
• Ударопрочность электросчетчика СО-505.
• Герметично изготовленный корпус, предотвращающий попадание влаги и пыли.
• Защита оболочки от несанкционированного проникновения твердых посторонних предметов.

К недостаткам можно отнести не самый высокий класс точности и габаритные размеры, которые превышают аналоги. По сравнению с современными моделями, имеет морально устаревший внешний вид.

Начинаем замену электросчетчика

Перед тем, как начать, необходимо выяснить три важных вещи.

1. Можно ли спокойно снимать пломбу со старого электросчетчика. То есть, хозяин договорился в электросетях, получил разрешение, и берет на себя всю документальную ответственность.
2. Где будем брать питание для перфоратора/дрели, если придется сверлить стену?
3. Освещение рабочего места. Я для этой цели использую налобный «шахтерский» фонарь на светодиодах.

Подготовились, всё выяснили, идём далее. Выключаем вводной автомат (рубильник) до счетчика, тем самым обесточиваем счетчик и обеспечиваем себе комфортную и безопасную работу. Снимаем пломбу, откручиваем крышку, под которой находятся входные и выходные клеммы.

Старый электросчетчик — открытые клеммы, снятые пробки

Тут не помешает включить вводной автомат и на всякий случай проверить правильность схемы подключения с помощью отвертки-индикатора (указателя фазы). Мало ли, что было раньше, какие чудеса творились тут в прошлом :), и надо быть полностью уверенным в своей работе.

Напомню, четыре силовых контакта у электросчетчика всегда располагаются в таком порядке:

1. Входная фаза, приходит извне
2. Выходная фаза, уходит на питание нашего потребителя
3. Входной ноль
4. Выходной ноль

(adsbygoogle = window.adsbygoogle || []).push({});

Очень важно, чтобы 1-й и 2-й контакты не были перепутаны, иначе неизбежны претензии со стороны проверяющих органов, а хозяина могут заподозрить в злых намерениях. 3-й и 4-й нулевые контакты обычно закорочены в самом счетчике, но и их для порядка нужно монтировать как надо

Технические характеристики

По техническим характеристикам электросчетчика СО-505 предельный уровень диапазона напряжения составляет от 176 В до 253 В. Частота переменного напряжения в электросети колеблется от 47,5 до 52,5 Гц.

Максимальная мощность цепи напряжения в нормальном рабочем функционировании равна 4,5 В·А. Стандартная мощность, потребляемая по цепи напряжения, составляет 1,3 В·А.

Максимальная мощность в токовой схеме не превышает 0,5 В·А при номинальных показателях частоты и температуры.

Электросчетчик СО-505 не имеет самохода при отсутствии электрического тока и, соответственно, не замеряет электроэнергию, «наматывая» лишние показания.

Минимальная чувствительность аппарата составляет 0,05 А.

Основные параметры

Прибор СО-505 был сконструирован как электромеханический однофазный аппарат индукционного типа для замера поступающей электроэнергии. Применяется в однофазных цепях переменного тока с нормированной частотой в 50 Гц и стандартным напряжением сети 220 В. Аппарат СО-505 — один из немногих индукционных электросчетчиков, которые благодаря телеметрической приставке допускают возможность эксплуатации в автоматизированных системах. Подключение однофазного счетчика должно проводиться специалистами, имеющими допуск и опыт работы в данной сфере. Данный счетчик имеет способность справляться и с более сложными задачами, которые раньше исполняли только электронные устройства – удаленный сбор данных и многотарифный учет.

Устройство учета активной энергии должно использоваться в закрытых помещениях. Рабочая температура окружающей обстановки должна быть от -20 ℃ до +60 ℃. Относительная влажность определена не более 90% при расчетной температуре в 30 ℃. Рекомендуемое давление должно составлять от 70 до 106,7 кПа. Счетчики изготавливаются и выпускаются с соблюдением всех норм Госстандарта и технических условий.

Электрические аппараты СО-505 имеют исполнения, соответствующие базовому и максимальному току. Такая градация выглядит как от 5 А до 20/30 А или от 10 А до 40/60 А. Исполнение соответствует структуре условного обозначения, нанесенного на табло.

Межповерочный интервал для прибора СО-505 составляет 16 лет.

Разновидности счетчиков электроэнергии

Все существующие счётчики учёта электроэнергии разделяются на несколько видов. Потребителям достаточно знать 4 основных признака, по которым классифицируются эти приборы учёта:

1. По физическому принципу действия: индукционные (механические) и электронные приборы.
2. По схеме присоединения к электрической цепи: устройства прямого и косвенного подключения.
3. По параметрам измеряемого тока: однофазные и трёхфазные счётчики.
4. По способности производить подсчёт по отдельным периодам времени: однотарифные, двухтарифные и многотарифные приборы учёта электроэнергии.

Кроме того, выпускаются электросчётчики разных классов точности и для сетей различной мощности. Обычные бытовые электросчётчики предназначаются для работы в электросетях напряжением не более 250 В, нагрузкой 60 А и мощностью до 15 кВт.

Индукционные электросчетчики

В основе работы индукционных счётчиков лежит способность вихревых токов наводить в катушках электромагнитное поле, которое приводит во вращение дискообразный предмет. Преимуществами механических электросчётчиков являются:

• простота эксплуатации;
• достаточно большой срок службы;
• невысокая стоимость.

К недостаткам этих приборов относятся сравнительно большая погрешность показаний и высокая вероятность несанкционированного вмешательства в работу. У индукционных электросчётчиков можно достаточно легко скрутить назад показания.

До появления современных счётчиков электроэнергии все коммерческие узлы учёта оснащались только такими приборами. Но и в настоящее время такие электросчётчики всё ещё встречаются в квартирах и частных домах, хотя в следующие 10 лет планируется полная их замена на электронные.

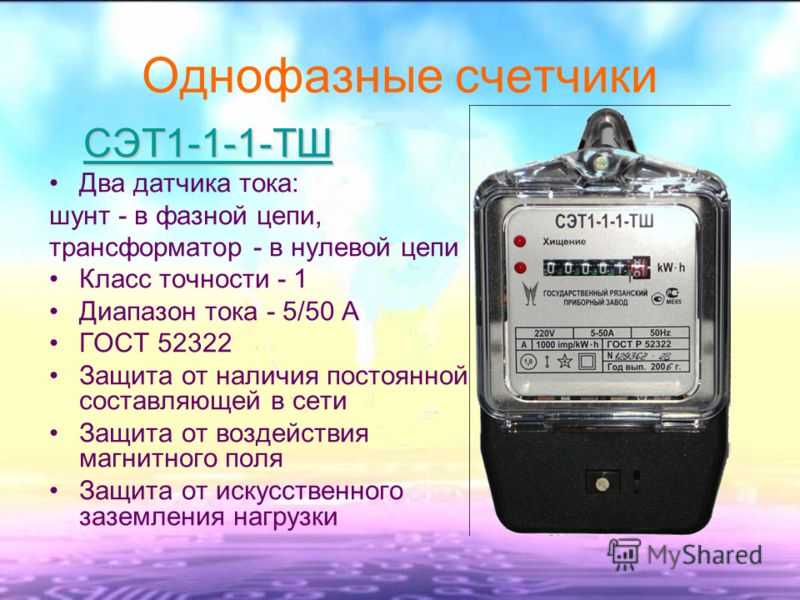

Электронные электросчетчики

Электросчетчики, в которых вместо катушек используются полупроводниковые элементы и микросхемы, называются электронными. Принцип работы этих приборов учёта электроэнергии заключается в том, что измеряемая электрическая энергия воздействует не на вращающийся диск, а на твердые полупроводниковые элементы, которые генерируют импульсы. Эти импульсы обрабатывает электронный измерительный блок прибора.

В числе преимуществ таких электросчётчиков называют следующие их свойства:

• компактные размеры;
• небольшая погрешность измерений;
• удобство считывания показаний с цифрового дисплея;
• возможность использования в многотарифных сетях;
• возможность дистанционной передачи показаний в энергопоставляющую компанию, в том числе в онлайн-режиме.

Так как обмануть цифровой электросчетчик гораздо сложнее, все электросбытовые компании настаивают на использовании только таких современных устройств. Скрутка показаний электронного прибора учёта в обратную сторону невозможна, существует только возможность его остановки.

По месту размещения

Счетчик на столбе Потребители разделяют приборы учёта электроэнергии на внутридомовые (квартирные) и столбовые (смонтированные на уличных опорах).

Множество вопросов у собственников возникает в связи с возможностью остановки счетчиков на опорах. Это связано с тем, что электрики стали всё чаще устанавливать приборы учёта электроэнергии на уличных столбах с целью свободного доступа к ним представителей службы сбыта во время отсутствия самих потребителей. Кроме того, такая установка уменьшает вероятность несанкционированного воздействия на электросчётчик.

Также в последнее время стали устанавливать так называемые «умные» счётчики (и в квартирах, и в частных домах). Эти электронные приборы учёта способны считать потребляемую энергию по нескольким тарифам, передают данные в сбытовую компанию дистанционно, имеют встроенный блок контроля и защитное устройство, немедленно сигнализирующее об остановке. Все это затрудняет проведение манипуляций по обману электросчётчика.

Как обойти счетчик на столбе и можно ли вообще остановить «умные» электросчётчики, подробно разберем далее.

Источник

Общие сведения

Одним из таких контролирующих приборов является электросчетчик СО-505, срок эксплуатации которого определяет завод-изготовитель. Выпуском данной модели прибора занимается Московский завод электроизмерительных приборов ОАО «МЗЭП». Счетчик считался наиболее популярной и самой эффективной моделью, использовавшейся на рынке энергосбыта в течение 30 лет. Если аппарат не соответствует предъявляемым требованиям по классу точности или срок его службы истек, то его нужно заменить.

Необходимо отметить, что модель электросчетчика СО-505 уже снята с производства. Альтернативой может стать контролирующий расход энергии электроприбор СОЭ-52 или аналогичный ему. Данный тип счетчиков идеально подходит для многоквартирных домов и дачных поселений.

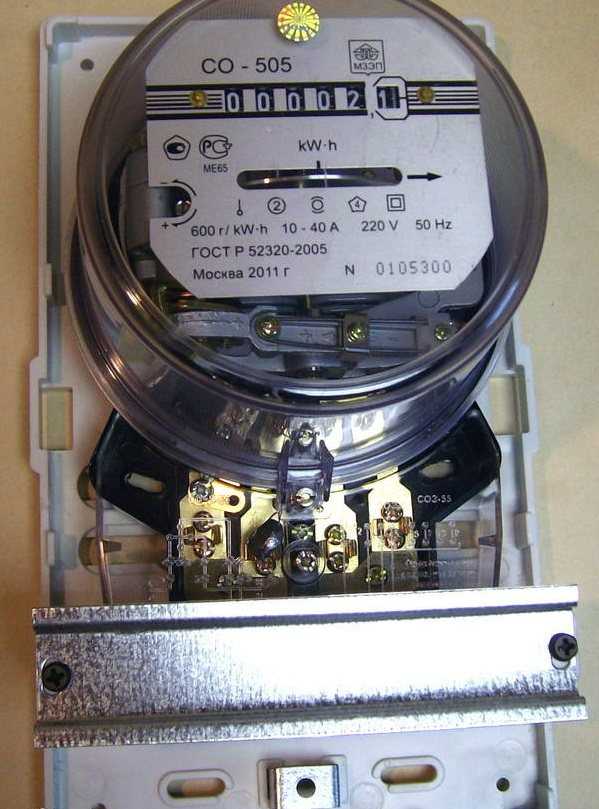

Обзор устройства

Электрический счетчик CO-505 относится к приборам индукционного типа. То есть, измеряется только потребляемая электрическая энергия. Суть заключается в том, что в счетчике установлены специальные катушки напряжения и тока, они создают магнитные потоки. Когда начинается потребление электричества, магнитные потоки заставляют вращать диск, который в последующем считает потребляемую электроэнергию.

Весь механизм был соединен в практичный пластиковый корпус, который не распространяет горение.

Электрический счетчик этого типа зарекомендовал себя как достаточно надежное и практичное устройство. К примеру, заявленный срок службы – 32 года. Пройти проверку он должен через 16 лет после установки. Также он отличается и шикарными характеристиками, о которых мы расскажем дальше.

Установка электросчётчика

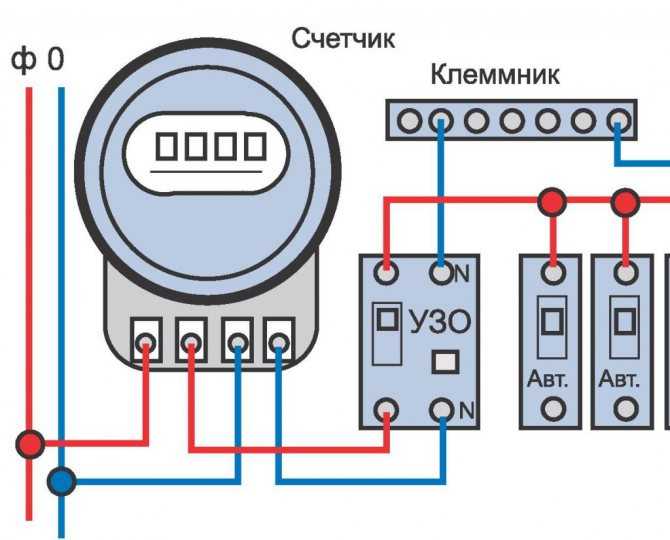

Схема подключения электросчётчика СО-505 довольно простая, но требует от мастера соблюдения советов профессионалов, а также всех этапов процесса. Только в этом случае можно добиться желаемого результата и выполнить работу за максимально короткий промежуток времени.

Рекомендации специалистов

Для того чтобы самостоятельно установленный прибор эффективно работал и хорошо выполнял свои функции, необходимо учитывать советы высококвалифицированных специалистов. Они помогут новичкам избежать большинства ошибок и выполнить работу максимально качественно.

Полезные рекомендации:

Перед началом монтажа следует тщательно изучить устройство счётчика, правила его эксплуатации, а также требования техники безопасности.
Электросчётчик СО-505, как и любая другая конструкция индукционного типа, плохо переносит воздействие холода. Из-за этого рекомендуется выполнять монтаж при температуре не меньше 5 градусов выше нуля (по Цельсию).
Если прибор будет установлен на улице, то ему необходимо обеспечить защиту от дождя, снега и прочих природных явлений. Для этого лучше всего соорудить герметичный корпус и оснастить его нагревательными элементами.
При выборе места размещения прибора следует учитывать не только требования безопасности, но и ростовые характеристики людей, которые постоянно находятся в помещении

Важно, чтобы снятие показаний было удобным для каждого из них. Рекомендовано крепить счётчик на высоте от 1 до 1,7 метра.
Все используемые монтажные инструменты должны иметь заизолированные ручки

Это поможет предотвратить удар электрическим током и все его негативные последствия.

Вам это будет интересно Киловатт — производная единица измерения мощности

Необходимые материалы и инструменты

Для того чтобы упростить процесс монтажа однофазного счётчика СО-505, необходимо правильно подобрать инструменты и материалы. Их можно купить в специализированных магазинах любого населённого пункта по сравнительно небольшой цене. Это позволяет самостоятельно выполнять работу даже людям с небольшими финансовыми возможностями.

В процессе монтажа понадобятся следующие предметы:

• щиток;
• счётчик однофазного типа СО-505;
• кусачки, плоскогубцы, отвёртка (с заизолированными ручками);
• автоматические выключатели;
• изоляторы;
• провода;
• крепёжные элементы (гайки винты и прочие);
• индикаторная отвёртка;
• DIN-рейки.

Пошаговый монтаж

Чтобы самостоятельная установка прибора учёта электроэнергии не вызывала нареканий у службы энергосбыта, необходимо соблюдать все предусмотренные законом правила. Следует обратиться в соответствующую организацию, написать заявление и получить разрешение на проведение работ. После получения всех необходимых документов и ознакомления с требованиями монтажа счётчика можно приступать к работе.

Порядок действий:

По параметрам оборудования и электросети рассчитывается количество выключателей.
Помещение отключается от электричества.
С помощью специальной индикаторной отвёртки проверяется наличие напряжения в сети.
Корпус защитного щитка открывается и в него устанавливается купленный прибор.
Там он надёжно крепится при помощи специальных фиксаторов, входящих в комплектацию СО-505.
На следующем этапе работы подготавливаются провода, идущие от вводного автомата к электросчётчику.
Три фазовых кабеля заводятся в прибор и подключаются к нижним клеммам.
После этого выводятся нулевые провода.
К опорным изоляторам винтами крепится DIN-рейка.
К ней с помощью специальной защёлки с пружиной прикрепляются выключатели.
К DIN-рейке крепится заземляющая и защитная шина. Делается это при помощи обыкновенных винтов и гаек

Важно размещать элементы так, чтобы исключить вероятность их соприкосновения и замыкания.
Подключается нагрузка на выключатели. Для этого фаза фиксируется в нижних клеммах выключателей, а ноль — в нулевой шине

Провода заземления присоединяются к соответствующей шине.
Автоматы соединяются с устройством учёта.
Выполняется подключение СО-505 путём соединения фазы с верхним зажимом автомата. Ноль необходимо закрепить на нулевой шине.
В предварительно выбранном месте устанавливается щиток.
Нулевой провод соединяется с третьей клеммой электросчётчика, а фаза — с первой.
Все места крепления проводов дополнительно изолируются.
Установленное устройство проверяется на работоспособность. Если обнаружились какие-либо проблемы, то они сразу же устраняются.

Общие сведения

Однофазный счётчик электроэнергии СО-505 относится к конструкциям индукционного типа и используется для измерения потребляемого электричества. Установить его можно самостоятельно или при помощи квалифицированного электрика. Первый вариант более дешёвый, но требует наличия некоторых знаний и навыков подобной работы.

Устройство и принцип действия

Перед тем как определить схему подключения электросчётчика СО-505, необходимо подробно изучить его конструкцию и принцип действия. Вся эта информация поможет максимально быстро установить прибор и избежать каких-либо непредвиденных ситуаций.

Счётчик состоит из следующих элементов:

• Корпус. Он представляет собой ударопрочный каркас, изготовленный из пластика, который не плавится под воздействием высоких температур, а также не поддерживает горение. В некоторых случаях он делается прозрачным, чтобы представители контрольных служб могли увидеть незаконно внесённые изменения в конструкцию.
• Токовая катушка. Этот элемент изготавливается из медного провода небольшого сечения, рассчитанного на максимальный рабочий ток прибора. Подключается она последовательно нагрузке.
• Катушка напряжения. В отличие от токовой, она подключается параллельно и может быть выполнена проводом маленького сечения.
• Диск. Он изготавливается из алюминия и выполняет функцию определения количества потреблённой электроэнергии.
• Постоянный магнит. Эта деталь конструкции позволяет тормозить алюминиевый диск.
• Стопорное устройство. Эта простая деталь помогает предотвратить вращение диска в обратном направлении. Всё это значительно снижает вероятность похищения электричества.
• Счётный механизм. Показывает владельцу прибора числовое значение количества использованного электричества.

Схема работы СО-505 выглядит следующим образом:

1. При прохождении электричества через обмотку катушек тока и напряжения создаются магнитные потоки.
2. Они пересекают подвижный элемент — алюминиевый диск, индуцируя в нём токи трансформации.
3. Благодаря этому формируется вращающий момент, который пропорционален потребляемой мощности.
4. Вращение диска приводит в движение счётный механизм. Делается это при помощи системы приводных шестерней.
5. На его шкале отображается количество использованной электроэнергии.

Преимущества и недостатки

Однофазный электросчётчик СО-505 обладает рядом достоинств. Благодаря им он ценится потребителями и часто устанавливается в жилых, а также офисных помещениях.

Основные положительные характеристики этой модели счётчика:

• большой запас технологической прочности;
• долговечность (не менее 30 лет), которая достигается использованием деталей, устойчивых к износу;
• небольшая погрешность в измерениях потреблённой электроэнергии;
• наличие защитных механизмов, предотвращающих незаконное хищение электроэнергии;
• высокая прочность корпуса, способного выдержать значительные внешние воздействия;
• достаточная пожаробезопасность всех деталей конструкции;
• герметичность корпуса, предотвращающего попадание влаги и посторонних предметов.

Среди недостатков выделяют несколько основных:

• низкий класс точности электросчётчика СО-505;
• большие габариты, которые не позволяют размещать прибор в любом удобном месте;
• непривлекательный внешний вид;
• большое потребление тока самим прибором.

Характеристики электросчетчика СО-505

В сегодняшней статье сделаем обзор счетчика электрической энергии индукционного типа – СО-505. Данные прибор учета электроэнергии уже снят с производства, так пришли на его смену более современные модели. СО-505 используется в однофазных цепях и ведет учет электричества по одному тарифу (однотарифный) нарастающим итогом. Информация выводится на механическом отсчетном механизме. Количество оборотов индукционного диска пропорционально потребляемой в данный момент электроэнергии. Таким образом можно определить какое потребление сейчас электричества, для этого нужно взять постоянную счетчика (600 оборотов х 1 кВт/час), которая показывает отношение оборотов к потребляемой электроэнергии.

Как заменить счетчик?

Порядок действий при замене электросчетчика:

1. Подать заявку в свою сбытовую компанию. В заявке указываются текущие показания прибора, дата последнего осмотра, реквизиты абонента. В последнее время, подать заявку можно по телефону.
2. Получить одобрение на замену прибора (зачастую, также можно по телефону).
3. Выбрать подрядчика для осуществления замены. Обычно, поставщик электроэнергии может сам произвести процедуру замены прибора. Также вы можете обратиться в любую другую организацию, имеющую необходимую лицензию.
4. Выбрать электросчётчик, соответствующий вашим требованиям и техническим требованиям к электроустановке.
5. Согласовать с мастером дату его визита.
6. Специалист производит демонтаж и установку нового прибора. Выдает акт о проведенных работах.
7. Предоставить в энергетическую компанию акт о проведенных работах, содержащий дату производства работ, номер и тип снятого и установленного счетчиков, копию паспорта нового прибора и его показания.
8. Вызвать инспектора вашей энергосбытовой компании для опломбирования. Опломбирование может выполняться только представителем компании-поставщика электроэнергии, по окончании которого выдается соответствующий акт.
9. Предъявить снятый с учета прибор представителю сбытовой компании, либо передать ему счетчик, если он является собственностью компании.

Кто должен менять?

В целях экономии времени, целесообразнее обращаться за заменой счетчика к вашему поставщику электричества, чтобы он произвел весь комплекс работ самостоятельно.

Кто должен платить за замену?

Обязанности по оплате за новый электросчетчик, а также за его установку лежат на собственнике помещения, если замена не вызвана гарантийным случаем или выявлением существенных недостатков в период эксплуатации.

В коммунальной квартире стоимость разделяется между всеми собственниками. Опломбирование нового прибора производится за счет поставщика электроэнергии.

Во избежание непредвиденных расходов, следует следить за сроком очередной поверки вашего счетчика, а также за его техническим состоянием.
