Мнение клиента: «схема электропроводки без распаечных коробок: плюсы и минусы»

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

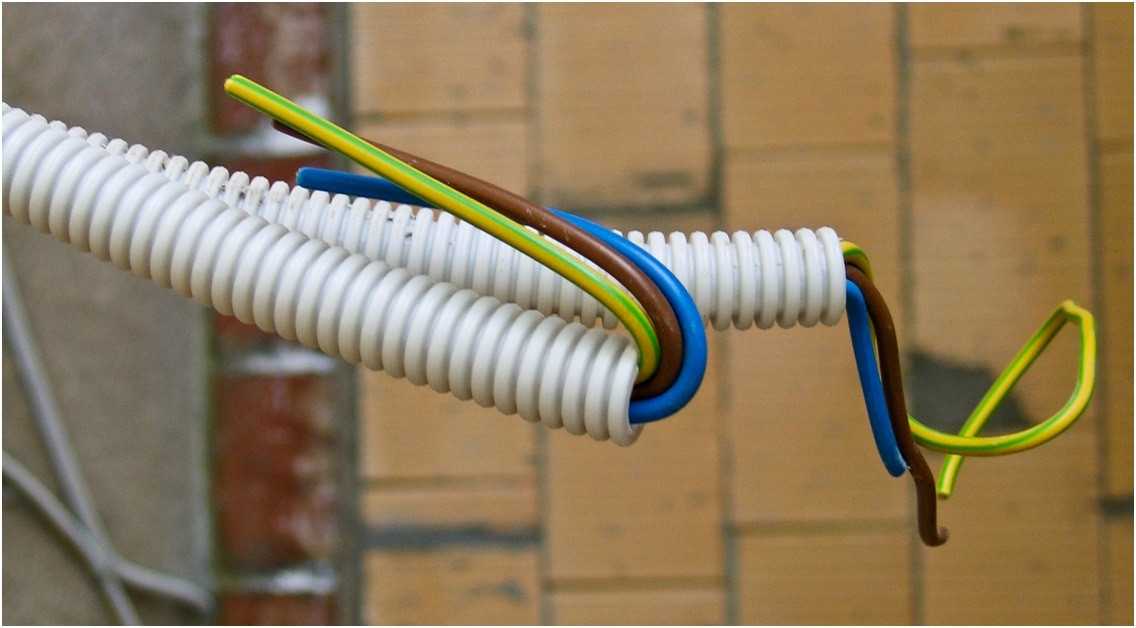

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Колпачки СИЗ: почему о них постоянно спорят электрики

За основу создания электрического контакта здесь положена вся та же скрутка, но она выполняется коротким участком и усилена сжатыми витками пружины, сразу закрыта диэлектрическим колпачком.

Подобные соединители пришли к нам с запада. Их сейчас массово применяют в каркасном строительстве: монтаж выполняется легко и быстро, оговорен правилами.

На первый взгляд конструкция идеальна для электромонтажника: работа выполняется быстро, не требует значительных усилий. Но к колпачкам СИЗ (сжим изолированный) существует много нареканий. Остановимся на них.

Колпачки не универсальны. Они создаются под определенный размер провода. Более тонкое сечение не позволит пружине нормально сжать скрутку, хотя она выполнена конической формой.

Нерадивые монтажники скрутку делают пассатижами, а колпачок просто надевают на нее как изоляцию. Поскольку он плохо зафиксирован пружинами, то часто слетает, оголяя металл, находящийся под напряжением, что опасно.

Первоначально скрутка должна подготавливаться, но основное усилие прижима создается пружинами при ручном вкручивании корпуса по часовой стрелке.

Простые колпачки СИЗ имеют недостаточно крепкую пружину, удовлетворительный диэлектрический корпус. Их недостатки производители улучшили, выпустив модель СИЗ-К, оговоренную техническими условиями серии ТУ 3449-036-97284872-2007.

Они позволяют монтировать три жилы в один корпус за счет использования специальной оцинкованной пружины с прямоугольным профилем сечения, которое обладает повышенным сцеплением с металлом проводников.

Усиленные крылья на корпусе облегчают монтаж, снижают усилие руки, которое необходимо приложить при завинчивании. Конструкция нижней части юбки обладают повышенной защитой контактного соединения.

Изоляция колпачков СИЗ рассчитана на напряжение до 600 вольт.

Однако эту конструкцию многие электрики стараются использовать только в сетях освещения с небольшими токовыми нагрузками, например, при использовании светодиодных светильников.

Независимые испытания под максимальными нагрузками не показывают надежных результатов СИЗ. К тому же рынок наводнили красивые подделки, изготовленные по упрощенной технологии.

Основные схемы расключения

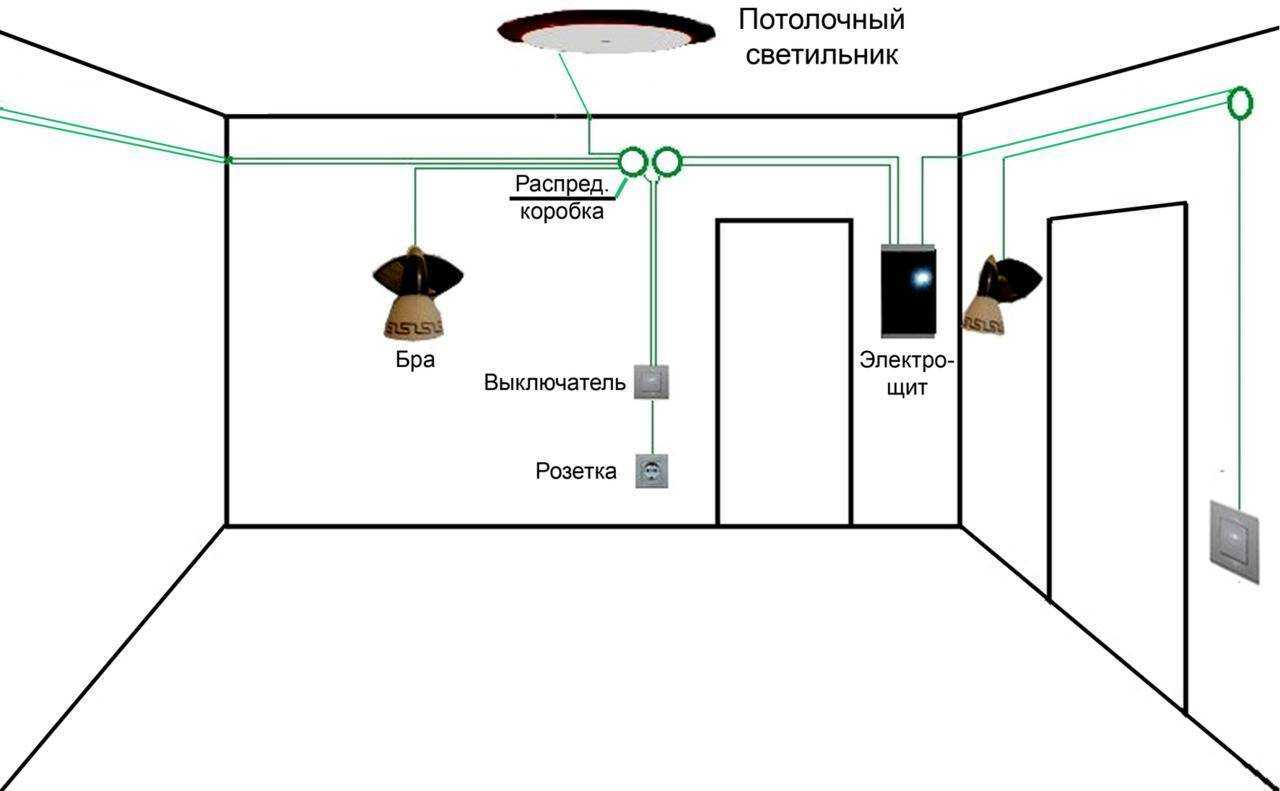

Существует несколько схем соединения проводов в распределительной коробке:

для коммутации розеток;
для организации выключателей с одной или несколькими клавишами.

В коробке могут одновременно находиться контактные пары для разных потребителей. При разработке чертежей электропроводки следует учитывать количество проводов, способ коммутации и габариты соединителей. В ряде ситуаций целесообразно установить несколько коробок, обеспечивая простоту соединения и наличие свободного пространства для циркуляции воздуха, охлаждающего контакты.

Подключение розеток

Правильное подсоединение проводки в распредкоробке предусматривает организацию отдельной линии для каждой розетки, состоящей из 3 проводов (нуля, фазы и заземления). При коммутации следует учитывать цветовую маркировку изоляции. Например, согласно ПУЭ для фазы используют кабели с коричневой оболочкой, для нулевой линии – с голубой, а для заземления – с изолятором желтого цвета с зеленой полосой.

Подключение выключателя с одной клавишей

Для коммутации в распаечной коробке стандартного выключателя необходимо ввести силовой провод, сделать ответвление для подачи фазы к контактной группе. Нулевой кабель сразу уходит на плафон. Выключатель разрывает фазу и обеспечивает безопасность обслуживания осветительного прибора. По подобной методике можно расключить выключатель, установленный на поверхности стены или заглубленный в материал перегородки. Если на клавише имеется контрольный светодиод, то элемент по умолчанию включен в линию и начнет работать при подаче питания.

Двухклавишный выключатель

Корректное подключение выключателя с 2 клавишами предусматривает разводку общей фазы, которая идет к контактной пластине. От устройства прокладывают 2 провода к светильникам или люстре с двойной коммутацией ламп. Ноль подается напрямую к патронам, не разрывается контактами выключателя. По аналогичной технологии можно подсоединить устройства с 3 клавишами или подключить несколько выключателей для управления многоярусной системой освещения в комнате.

Пайка

Пайка – это когда электрические провода соединяются при помощи расплавленного припоя. Такой вид соединения наибольшим образом подходит для медных проводов. Хотя сейчас есть различные флюсы и для алюминия, опытные электрики предпочитают от такой пайки воздерживаться. Но при необходимости можно использовать специальные флюсы и паять даже медь с алюминием.

Положительные стороны

Такой тип соединения со скруткой уже не сравнить, пайка гораздо надёжнее (по надёжности она уступает лишь сварке).

С помощью пайки можно выполнять соединение многожильных и одножильных проводов, а также жил различного сечения.

Такой вид соединения не требует никакого обслуживания весь период эксплуатации.

Пайка считается низкой по себестоимости, из приспособлений понадобится лишь паяльник, а флюс с припоем стоят совсем недорого, да и расход их совсем мизерный.

Отрицательные стороны

К недостаткам такого метода стоит отнести высокую трудоёмкость. Пайка требует определённых подготовительных работ, жилы проводов перед тем как скручивать, надо предварительно залудить. Спаиваемые поверхности должны быть перед началом работы свободными от окислов и абсолютно чистыми.

Ну и конечно, нужен опыт владения паяльником, то есть у того, кто будет соединять провода методом пайки должна быть определённая квалификация

Ведь в процессе пайки очень важно выдерживать необходимый температурный режим. Недогретый паяльник не прогреет хорошо соединение; перегрев также недопустим, потому что будет очень быстро выгорать флюс, не успевая сделать своё дело

Пайка – процесс небыстрый, но этот минус компенсируется надёжностью, которая получается у контактного соединения.

Монтаж

Пошаговый процесс выполнения пайки выглядит следующим образом:

Снимите изоляцию с жил на 40-50 мм.
До блеска зачистите оголённые участки жил при помощи наждачной бумаги.
Окуните в канифоль разогретый паяльник и поводите им по зачищенным поверхностям несколько раз.
Выполните скрутку.
Жало паяльника поднесите к припою.
Теперь сразу же набранным припоем прогрейте скрутку, олово должно расплавиться и заполнить промежутки между витками.
Таким образом, вся скрутка обволакивается оловом, после чего ей дают остыть.
Затвердевшую пайку протрите спиртом и заизолируйте.

Пайка проводов паяльником показана в этом видео:

Пайка проводов с помощью газового паяльника:

Пайка скруток методом погружения в расплавленный припой:

Электропроводка без распределительной коробки

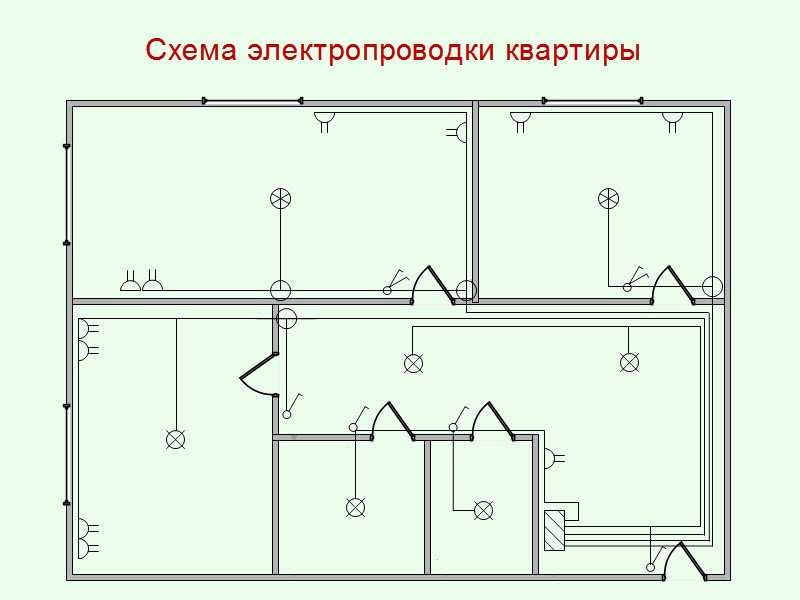

Архитектура проводки составляется с учетом интересов и пожеланий владельца жилья. Электромонтаж представляет собой последовательное соединение цепи без разветвительных коробок. Проводники включаются в электрическую систему поочередно друг за другом и подводятся от каждой точки освещения, розетки, выключателя сразу в распределительный щит.

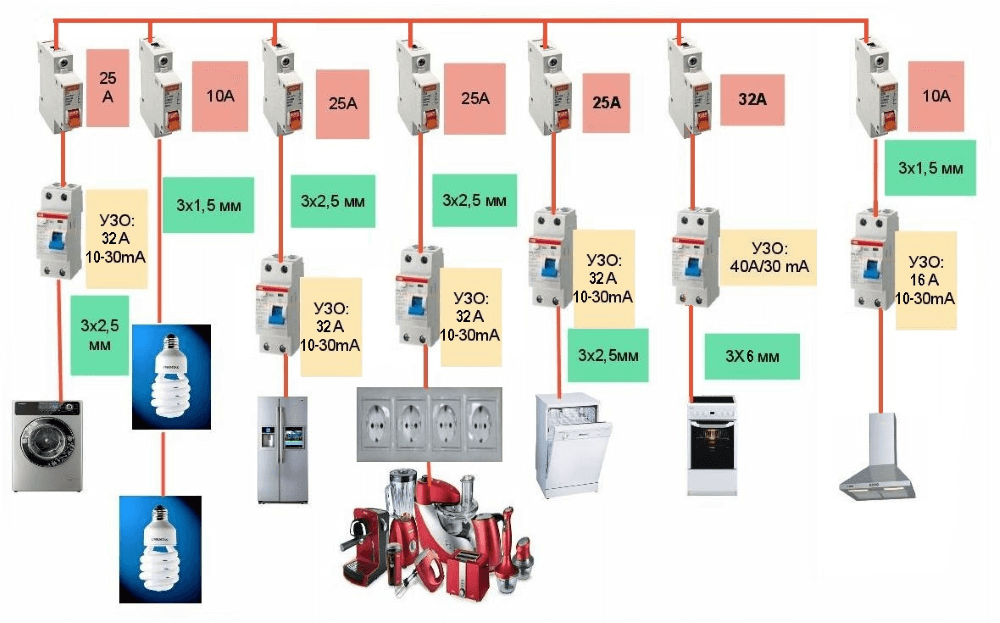

Перед началом работы проводится предварительный расчет предполагаемого количества потребления тока при использовании планируемых электроприборов и устройств. Схема подключения включает в себя необходимый набор проводов и кабелей, инсталляцию розеток, выключателей, электрических приборов.

Новые требования к электропроводке рассматривают использование только медных проводников. Контактные соединения проводов при электромонтаже играют важную роль в любой электрической системе. Они должны быть устойчивыми к механическим повреждениям, безопасными.

Монтаж освещения без распределительной коробки

Сегодня в современных квартирах, домах, офисных помещениях проводка без распаечных коробок для освещения стала актуальной, несмотря на большой расход кабеля. Для монтажа квартирных осветительных приборов отводиться специальное место в распределительном щитке.

Кабель от потолочного осветительного прибора к электрическому щитку, прокладывается в гофрированных трубах, заменяя штробление. Такая система электрификации гарантирует надежное подключение без разрывов кабельных линий, обеспечивает безопасность при эксплуатации электроэнергии. Для прокладки проводки рекомендуют использовать кабель с изоляцией из полимерных или ПВХ композиций.

Сечение проводов необходимо выбирать исходя из нагрузки системы энергоснабжения, материала отделки поверхностей, способа проводки.

Качество продукции залог надежности и функциональности проводки

Работоспособность, безопасность и надежность современной проводки зависит от аккуратности, внимательности и профессионального исполнения электромонтажа. Для того чтобы электричество в доме или квартире было бесперебойным необходимо проводить визуальный осмотр электропроводки, следить за состоянием бытового электрооборудования.

Проводка без распределительных коробок является самой модернизированной надежной электрической системой для современных квартир, домов. Единственным недостатком ее это немалый расход кабельной продукции и всех комплектующих. Кабель, провода, розетки и выключатели необходимо приобретать в специализированных магазинах, где продукция по своему назначению соответствует международным стандартам и имеет сертификат качества.

Любые розеточные механизмы, выключатели ведущих мировых марок имеют высокую надежность и долгий срок службы при любом соединительном контакте. Низкое качество продукции ведет к быстрому изнашиванию, могут послужить причиной замыкания, возгорания, обесточиванием комнаты или всего дома. При покупке таких изделий информационный материал от производителя не всегда дает полного представления. Экономия средств не является залогом безопасности, надежности и комфортного проживания.

Особенности

Причины этого желания являются разными, и они объясняются, глядя на ее особенности. Этот тип электропроводки представляет собой открытый монтаж электрических кабелей внутри дома. При этом жилы электрокабелей скручиваются и закрепляются на фарфоровых роликах.

В конечном результате вся внутренняя электросеть является видимой и выступает не только способом передачи тока, но и отличным декоративным элементом.

Кроме этого владелец дома получает безопасную электрическую сеть, поскольку провод не касается дерева. По сути дела между деревянной стеной и проводкой находится воздух.

Использование фарфоровых роликов позволяет не только устранить вероятность любого контакта электрокабеля с деревом, но и дает возможность устранить те проблемы, которые возникают при монтаже открытой проводки в лотках или с помощью скоб.

Так, установка лотков имеет некоторые проблемы, поскольку их практически невозможно подогнать к неровным поверхностям деревянных стен (особенно, если стены сделаны из цилиндрического бруса). Иными словами лотки искажают внутренний дизайн.

Что касается скоб, то они просто запрещены. Их использование приведет к появлению прямого контакта электропровода с деревом. Конечно, есть еще вариант использования гофротрубы, однако ее вид точно не сделает внутренний декор лучшим.

Стоить сказать, что благодаря использованию фарфоровых роликов и скрученного провода ретро проводка в деревянном доме монтируется очень легко. Еще одна ее особенность заключается в том, что замена любого провода – это легкая процедура, ведь он не скрывается в трубах или за плитами гипсокартона.

Выше было упомянуто, что ретро проводка в деревянном доме может выступать отличным декоративным элементом. Стоит отметить, что для такой проводки используются электрокабели, которые сверху покрыты искусственным шелком. Он, конечно, не горит. Он может иметь разный цвет и узор.

Однако не только электропровода могут создавать красоту. Как мы знаем, ретро проводка состоит из фарфоровых роликов, а также из:

- розеток;
- поворотных выключателей;
- распределительных коробок;
- блоков, в которых выключатель и розетка размещаются на одной основе.

Конечно, каждый из этих элементов является фарфоровым и выглядит по-старинному.

Элементы ретро проводки на стенде

Их цвет и вид также могут быть разными, и они подбираются в зависимости от дизайнерской идеи. Здесь стоит сказать о том, что все эти элементы в отличие от элементов, с помощью которых создавалась проводка в 20-30-х годах прошлого века, сделаны таким образом, что учитывают все нормы пожарной безопасности.

При этом розетки характеризуются наличием заземляющего контакта. Как видите, каждый элемент ретро проводки, фото которой можно увидеть ниже, сделан таким образом, чтобы конечная проводка в деревянном доме отвечала всем требованиям ПУЭ.

Распаечная коробка: плюсы и минусы

Весь разговор можно свести к следующей таблице.

Электрика с распаечными коробками	Электрика без распаечных коробок
Пожарная безопасность обеспечивается изоляцией соединений проводов от легко воспламеняющихся материалов стен.	Нет изоляции соединений нагревающихся проводов. Это может привести к пожару.
Эстетичный вид крышек распределительных коробок, спрятанных внутрь стены.	Проводка не видна совсем, так как находится под слоем штукатурки или полностью за гипсокартоном.
Оптимальный расход материала и затраты на электропроводку.	Увеличение расхода материала на 30-40% и затрат на электропроводку, широкие штробы в стенах, если нет работ с гипсокартонном.

Здравомыслящий человек, который ценит безопасность, свои денежные средства и стремится к сокращению затрат, установка распределительных (распаечных) коробок является наиболее приемлемой схемой при монтаже электропроводки.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Как и в розеточных группах, цель методики сводится к уменьшению контактов, трудозатрат и повышению надежности. Можно для одноклавишных выключателей использовать двухжильные провода, но рекомендуется прокладывать кабель с тремя проводами. Это вызвано тем, что современные люстры, светильники имеют на корпусе клему для заземляющего провода, лучше выполнить все требования по безопасности.

Подключение сети с одноклавишными и двухклавишными выключателями

Для лучшего понимания на упрощенной схеме рассмотрим способы подключения, от распределительного щита до ближайшего выключателя прокладываем провод фазы, нулевую и заземляющую жилы тянем до осветительного прибора. Заземление крепится на корпус светильника, N – нейтральный провод на контакт патрона для лампы.

Фазный провод фиксируется на входящем контакте выключателя, с выходящего контакта прокладывается проводник на свободный контакт патрона для лампы. Все технология не хитрая, полное отсутствие лишних контактов и соединительных коробок. Если в осветительной группе несколько элементов в разных комнатах, в коробке первого выключателя делаем соединения и прокладываем линию дальше. Как и в розеточных группах соединения можно выполнить на клемах выключателя. В классическом варианте, контакты скручиваются, изолируются, упаковываются на дне посадочной коробки для выключателя.

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Подключение сети с одноклавишными и двухклавишными выключателями

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Подключение светильников без коробок

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
минимум неисправностей.

Минусами такого монтажа являются:

отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

Качество продукции залог надежности и функциональности проводки

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

кабели 3х2,5, ВВГ;
кабели 2х2,5, АВВГ;
выключатель на 2 клавиши;
крепления;
осветительные приборы;
розетку;
круглогубцы;
рулетку;
кусачки;
плоскогубцы;
плоскую отвертку;
молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Подключение сети с одноклавишными и двухклавишными выключателями

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Выводы

При анализе всех рассмотренных в данном обзоре вариантов установки проходных устройств можно отметить следующее:

Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критиче ошибок.
Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.
