Не включается фен ровента ремонт своими руками. фен не работает

Как разобрать фен: порядок осмотра, разборки и ремонт

Разборка прибора не вызывает трудностей, если действовать в соответствии с инструкцией, иметь под рукой нужные инструменты и обладать хоть какими-то знаниями в области электроники.

Шнур

В первую очередь необходимо осмотреть провод. Начинать стоит с розетки, чтобы убедиться в наличии электроэнергии. Если свет есть, тогда переходят к проверке шнура — от корпуса к вилке. Осматривают целостность провода, ищут изломы, разрывы, оплавления. Внутри корпуса, после его разборки, наблюдают за состоянием электросопротивления — парой разъемных контактов, пайкой или проводкой с пластиковыми колпачками.

Неразъемное соединение

Если проводка заделана в пластиковые колпачки, значит речь идет о неразъемном соединении. Такой вариант довольно сложен для тестирования и требует наличия материалов:

• обычная игла;
• тестер;
• лампа;
• индикатор.

Проверка выполняется следующим образом:

• К одной клемме присоединяют иголку — ее следует вставить в жилу питания возле колпачка до самой меди;
• Вторая клемма охватывает усики вилки;
• Прозванивают сразу обе жилы.

Полезно!

Не стоит делать больше одного прокола на жилу, поскольку эксплуатация устройства не исключает попадания влаги внутрь корпуса.

Контактная площадка

Гораздо легче прозвонить провод, когда места стыков видны невооруженным глазом. Если обнаружены повреждения, лучше заменить шнур на новый, у которого неразборная вилка. Второй вариант предпочтительней, поскольку в первом случае накладываются ограничения на выбор изоляционных материалов, предотвращающих попадание влаги на жилы.

Внимание!

Самое уязвимое место — на контакте провода с корпусом. Постоянные перегибы, скручивания шнура приводят к перетиранию, образованию трещин. Поврежденные медные жилы начинают искрить, сжигать изоленту и плавиться.

Выключатель и переключатель

Проверить работоспособность выключателя можно, выполнив короткое замыкание детали. Если используется трехпозиционный переключатель, соответствующую проверку потребуется произвести три раза — для каждого режима отдельно. Лучше зарисовать схему расположения проводов, чтобы не допустить ошибок при сборке.

После выявления дефекта его следует внимательно осмотреть и обработать. Следы гари нужно счистить надфилем, ластиком или шкуркой, контакты — обработать спиртом. Если какой-то элемент не подлежит восстановлению, его стоит заменить на новый аналогичный.

Вентилятор

Забитый воздуховод — распространенная проблема при эксплуатации техники. Если есть фильтр, его нужно снять и тщательно прочистить, забившуюся пыль получится убрать с помощью мягкой щетки. При обнаружении намотанных волос на ось мотора лучше снять вентилятор с вала, после чего удалять загрязнения.

Спирали

Чаще всего приспособления оснащены сразу несколькими нагревателями, которые внешне ничем не отличаются друг от друга. После разборки агрегата следует убедиться в идентичности нагревательных элементов, при наличии разрывов их нужно спаять или закрутить концы. Помимо этого, концы спирали можно соединить с помощью тонких медных трубочек.

Двигатель

На поломку мотора указывают возникновение сильного треска и наличие искр при включении. При обнаружении неисправности следует выпаять обмотку двигателя из электросхемы и проверить все соединения. Замена обмотки требует определенных навыков и знаний в области электрики, поэтому при отсутствии таковых лучше сразу обратиться к профессионалам.

Полезно!

Если обмотка исправна, достаточно очистить поверхность и оценить плотность прилегания щеток к медной поверхности. При этом вал должен свободно крутиться, а все трущиеся элементы лучше смазать.

Микросхема:

1. Гетинаксовая подложка периодически трескается, что приводит к разрыву дорожки. Если обнаружен поврежденный фрагмент, его следует заглубить, немного покрыв припоем;
2. О неисправности конденсатора говорит раздутие изделия, при поломке оно выгибается наружу. Если поломка выявлена, единственным выходом станет замена детали на новую;
3. Резистор при выгорании темнеет. Даже если он не вышел из строя, его стоит заменить.

Термостат

Отдельные модели оснащены функцией саморегуляции. Функционирование осуществляется путем использования резистивного делителя, у которого одно плечо отвечает за реагирование на температуру. В дальнейшем можно действовать следующим образом:

1. Ликвидировать датчик, разорвав цепь, после чего проверить работоспособность.
2. Замкнуть провода, понаблюдав за реакцией прибора.

Большая вероятность, что попытка не увенчается успехом, если устройство реагирует только на определенные значения сопротивления.

Водяной тёплый пол

Водяной пол — конструкция из труб, которые уложены по определённой схеме (змейка или улитка). Такое устройство имеет продолжительный срок службы — более 50 лет, при условии использования качественного материала и соблюдении правил обслуживания тёплого пола.

Помимо трубопровода, по которому движется нагретая жидкость, гидропол оснащён:

• байпасом;
• циркуляционным насосом;
• коллектором и электроприводом — они необходимы для регулировки водяных потоков;
• балансировочным клапаном — он предназначен для смешивания холодного и горячего теплоносителя;
• термостатом и терморегулятором — они отвечают за уровень нагрева.

Ремонт строительного фена своими руками

Приступать к починке оборудования можно сразу, как только будет проведена диагностика. Для этих целей вам может понадобиться отвертка и паяльник, а также детали, которые подлежат замене.

• Замена спирали (ТЭНа) обычно не вызывает особых сложностей. В этом случае стоит учитывать значение сопротивления.
• Проводники, которые отсоединились, можно закрепить в нужное место с помощью паяльника.
• Если необходимо произвести замену конденсатора, то подбирать нужную деталь стоит по емкости и номинальному значению напряжения.
• Неисправность электродвигателя в основном решается его заменой, однако выполнить ее не так просто.

Для замены внешнего провода вам также понадобится разобрать корпус устройства и отсоединить сначала поврежденный провод. Во время работы старайтесь все детали складывать в одну емкость, чтобы ничего не потерялось. Если у вас есть какие-либо сомнения в собственном умении выполнять ремонт, то восстановление работы своего строительного фена лучше доверить специалистам сервисного центра.

25 Февраль 2019

В арсенале у домашнего мастера кроме дрели, шуруповерта, перфоратора и лобзика, должен также присутствовать строительный фен. Это прибор, который имеет простую конструкцию, и применяется для выполнения разных работ — от снятия лакокрасочного покрытия до растапливания льда. Принцип работы инструмента подобен бытовому фену, которым пользуются женщины для высушивания волос. При эксплуатации не исключается возникновение разных поломок, поэтому разобраться в вопросе о том, как выполняется ремонт строительного фена, является достаточно актуальным.

Электрическая схема строительного фена

Рассмотрим электрическую схему \рис.1\ строительного фена:

Одна диагональ диодного моста — подключается к внешнему источнику переменного напряжения 220В.

Другая диагональ диодного моста соединена с электродвигателем.

Электрическая схема состоит из следующих элементов:

• тумблера, осуществляющим режим температуры управления — К1;
• тумблера, осуществляющим скорость вращения ротора электродвигателя \управление скоростью обдува\ — К2;
• тумблера отключения ТЭНов — К3;
• электродвигателя \вентилятора\ — М;
• конденсатора — С;
• ТЭНов — R\ТЭН\;
• диодов — VD1, VD2.

Через диодную мостовую схему \одной диагонали моста\ выпрямленный ток двух потенциалов \+,-\ поступает на электродвигатель. При переходе от анода к катоду — ток протекает при положительном полупериоде синусоидального напряжения.

Два конденсатора соединенных в электрической схеме параллельно, — служат дополнительными сглаживающими фильтрами.

Скорость обдува происходит за счет изменчивости сопротивления в электрической цепи, то есть, при переключении тумблера скорости на наибольшее значение сопротивления, — скорость вращения ротора электродвигателя уменьшается \в связи с падением напряжения\.

Количество ТЭНов \нагревателей\ в данной схеме — четыре. Температурный режим строительного фена осуществляется тумблером температурного управления.

ТЕНы в электрической цепи имеют разное сопротивление, — соответственно, температура нагрева при переключении из одного участка электрической цепи на другой — нагрев ТЭНов будет соответствовать своему значению сопротивления.

Общий внешний вид строительного фена с его названиями отдельных деталей, — показан на рис.2

Следующая электрическая схема строительного фена \рис.3\, — сопоставима с электрической схемой рис.1

В данной электрической схеме отсутствует диодный мост. Управление скоростью обдува и управление температурным режимом, — происходит при переключении из одного участка электрической цепи на другой, а именно:

• при переключении на участок электрической цепи — состоящей из диода;
• при переключении на участок электрической цепи — не имеющей диод.

При протекании тока в переходе анод — катод диода VD1, имеющим свое сопротивление, — ТЭН2 будет нагреваться соответственно двум значениям сопротивлений:

• сопротивления при переходе анод — катод диода VD1;
• сопротивлении ТЭНа \ТЭН2\.

При протекании тока в переходе анод — катод диода VD2, напряжение подаваемое на электродвигатель и ТЭН1, — будет принимать наименьшее значение.

Соответственно, скорость вращения ротора электродвигателя и температура нагрева ТЭНа для данного участка электрической цепи, — будет соответствовать прямому переходу тока диода VD2. Нагрев ТЭНа \ТЭН1\ для данного участка, так же зависит от своего внутреннего сопротивления, то есть учитывается сопротивление ТЭНа.

Заключительные советы

Ремонтирование профессиональных фенов отличается большей сложностью. Элементы конструкции часто дополняются плавными регуляторами и дополнительными опциями наподобие кнопки Care. Спирали изготавливаются из специальных сплавов, создающих при нагревании отрицательные ионы, благотворно влияющие на волосы. Методика остается прежней:

• шнур;
• выключатели и кнопки;
• очистка от пыли;
• спирали;
• мотор;
• визуальный контроль конденсаторов, резисторов.

Перед починкой желательно раздобыть принципиальную схему.

Промышленные модели мало чем отличаются от бытовых. Но сушить ими волосы не рекомендуется. Отличаются такие изделия повышенной стойкостью к пыли, ударам, вибрациям, влажности, прочим климатическим факторам. Домашняя реставрация промышленных фенов закончится не лучшим образом.

Следование основным требованиям по безопасной эксплуатации поможет продлить срок службы фена и реже обращаться к специалистам:

Не следует наматывать шнур на рукоятку для хранения, а перед использованием стоит проверять целостность провода.
Можно применять только те насадки, которые идут в комплекте с устройством.
Необходимо избегать попадания воды на корпус и не пользоваться агрегатом в помещении с высокой влажностью.
Допустимо применять лишь стандартные удлинители заводского изготовления.
Установив мелкоячеистый фильтр, получится предотвратить попадание пыли, волосков и других засорений внутрь аппарата.
Провод требует бережного обращения — его нельзя выдергивать из розетки и переносить прибор за него.
Если выявлена даже малейшая неисправность, нужно незамедлительно отключить питание.
Необходимо избегать перегрева изделия, если требуется техника с длительным периодом непрерывной работы, лучше обращать внимание на профессиональные модели.
После эксплуатации надо дать приспособлению остыть, прежде чем укладывать его на хранение.
Сберегать девайс следует в сухом месте.

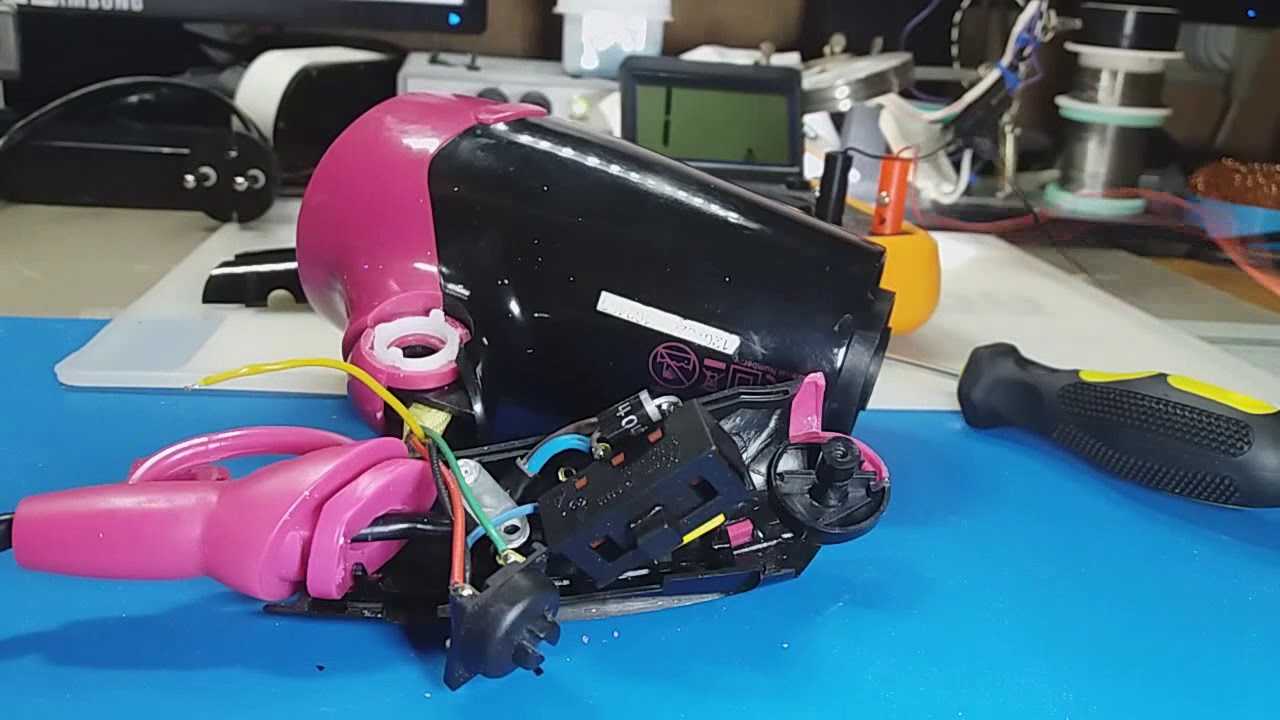

Разборка

Перед началом ремонта нужно знать, как самостоятельно разобрать фен Parlux, Saturn, Moser или Jaguar. В этом нет ничего сложного, потребуется всего лишь инструкция и отвертка:

На корпусе находится два болта с задней стороны. Их нужно открутить и аккуратно вынуть. В некоторых случаях, их больше, проследите за тем, чтобы были вынуты все крепления;
Параллельно можно также снять крышку с верхней панели – под ней находится вентилятор. Она чаще всего просто прижата к корпусу, поэтому без проблем выходит, если её поддеть отверткой;
Под верхней панелью корпуса находится переключатель режимов и кнопка холодного воздуха. На панели установлено несколько проводов. Которые подключены к контактам схемы. Для дальнейшей разборки их потребуется снять;
Теперь Вы можете вынуть спираль из головки фена. Нужно действовать аккуратно, иначе она может разбиться, вынимайте только после того, как убедитесь, что сняли все крепления;
Под спиралью, соответственно, находится мотор. Его чаще всего нет необходимости доставать, т. к. практически все неисправности будут заметны сразу на месте подключения двигателя к контактам нагревательного элемента. Исключением является потребность замены детали, тогда ремонт производится капитальный.

Конструкция фена для волос

В каждом фене имеется двигатель, оснащённый крыльчаткой и нагревательным элементом. Функциональность крыльчатки заключается в засасывании воздуха с тыльной стороны прибора. Воздух проникает через нагреватель и выпускается горячим из передней стороны. Кроме того, фен оснащён бегунком переключения режимов и элементами, защищающими нагреватель от перегревания.

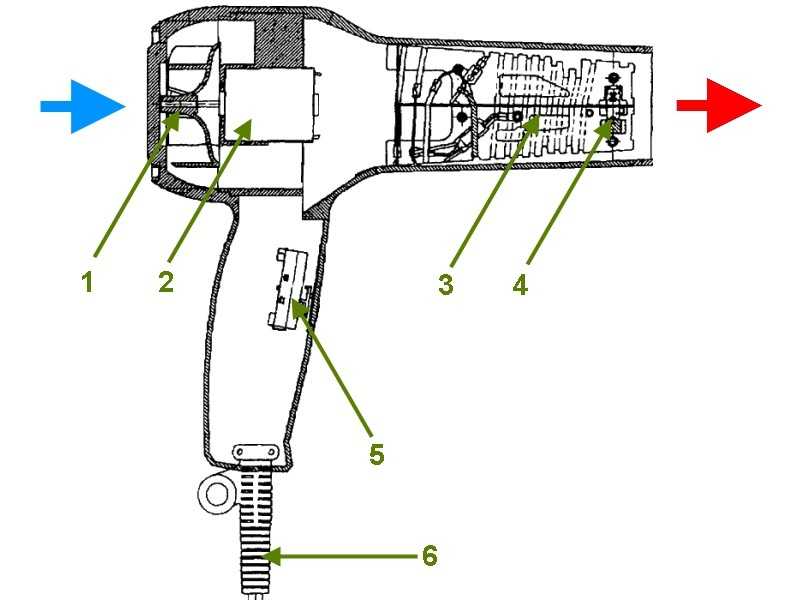

1 — крыльчатка; 2 — электродвигатель; 3 — нагреватель; 4 — термозащита; 5 — переключатель режимов; 6 — кабель питания

Основой вентилятора устройства является электрический двигатель постоянного тока коллекторного типа. У различных моделей его напряжение может быть 12, 18, 24 и 36 вольт. Также для некоторых моделей предусмотрен электродвигатель, работающий с переменным напряжением 220 вольт. Питается двигатель посредством работы отдельной спирали. Постоянное напряжение даёт диодный мост, закреплённый на выводы электродвигателя.

Нагреватель фена, а конкретно — его каркас, представляет собой пластины из негорючего материала, которые не проводят ток. На нём расположена нихромовая спираль. Количество её участков зависит от того, на сколько режимов работы рассчитан прибор.

Спираль намотана на термостойкий каркас

Горячему нагревателю необходимо постоянное охлаждение за счёт воздуха, проходящего потоком сквозь фен. При перегреве спираль может сгореть. Поэтому конструкция фена учитывает самостоятельное отключение при достижении критической температуры, которое обеспечивается термостатом. Это пара замкнутых друг на друга контактов, помещённых на биметаллическую платформу. Термостат расположен на нагревателе рядом с выходным отверстием, поэтому во время работы он постоянно обдувается выходящим горячим воздухом. В случае превышения допустимого нагрева происходит разъединение контактов на биметаллической платформе и нагрев останавливается. Спустя некоторое время термостат охлаждается, а цепь замыкается заново.

Термостат выделен красным кругом

Некоторые модели для защиты дополнительно оснащены одноразовым термопредохранителем. Он перегорает в случае превышения оптимальной температуры и нуждается после этого в замене.

Если термопредохранитель перегорает при превышении оптимальной температуры, его нужно заменить

Как правило, почти у всех фенов практически одинаковая схема:

1. Нагреватель состоит из трёх спиралей: Н1, Н2 и Н3. Первая спираль подаёт на двигатель питание, две другие обеспечивают нагрев.
2. В положении «вверх» SW1 схема не получает питания. В положении <<1>> фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2 (не на полную мощность), мотор вращается на низких оборотах.
3. В положении <<2>> фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах.
4. В положении <<3>> фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки <> нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать.
5. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.

   Стандартная схема трёх-режимного фена для сушки волос

Электрическая схема фена

Простейшая модель в состоянии просто высушить волосы горячим воздухом.

Более сложные экземпляры имеют три варианта обдува:

• теплый;
• горячий;
• холодный.

А также есть управление скоростью работы вентилятора «больше/меньше».

Нагревательный элемент в простом варианте — нихромовая спиральная нить.

Если посмотреть на схему:

То хорошо видно, что после того, как ток проходит через спираль, которая имеет свое сопротивление, он теряет свою силу. Теперь ему надо попасть на электромотор. Но сначала он выпрямляется через диодный мост и, лишь потом, поступает к электромотору.

Мотор соединен с крыльчаткой. Именно она и подает забортный воздух в корпус фена. Проходя через горячую спираль, подаваемый воздух, прогревается и через сопло выходит из этого прибора для сушки волос.

Весь девайс управляется внешним переключателем, который дает возможность:

1. Включить/выключить прибор.
2. Регулировать скорость воздушного потока.
3. Выбирать режим обогрева или обдува.

Современные модели снабжены защитой, которая не подаст напряжение на нагревательный элемент, если мотор не включен.

Также может стоять термостат — он не дает сильно перегреть спираль и вовремя отключит электропитание.

Если есть электросхема к прибору, мы вместе отремонтируем ваш домашний фен, но, чтобы понять, что не так, обратимся к возможным неисправностям.

Конструкция и диагностика

Фен – это устройство, которое используется для сушки и укладки волос. Он состоит из следующих конструктивных элементов:

Двигатель;
ТЭН – нагревательная деталь;
Вентилятор;
Термозащита;
Кабель питания;
Регуляторы (оборотов вентилятора, температуры и т. д.).

Принцип работы бытового фена основан на низковольтном коллекторном двигателе, работающем на постоянном токе. Чтобы устройство могло включиться, в его конструкции используется специальная понижающая спираль, которая способствует падению напряжения до необходимого уровня. Она установлена внутри ТЭН. При помощи диодного моста напряжение выпрямляется. На двигателе расположен стальной вал, на который насаживается вентилятор (в большинстве случаев, он выполнен из пластмассы, хотя сейчас есть профессиональные модели с металлическими лопастями). Вентилятор может состоять из двух, трех или даже четырех лопастей.

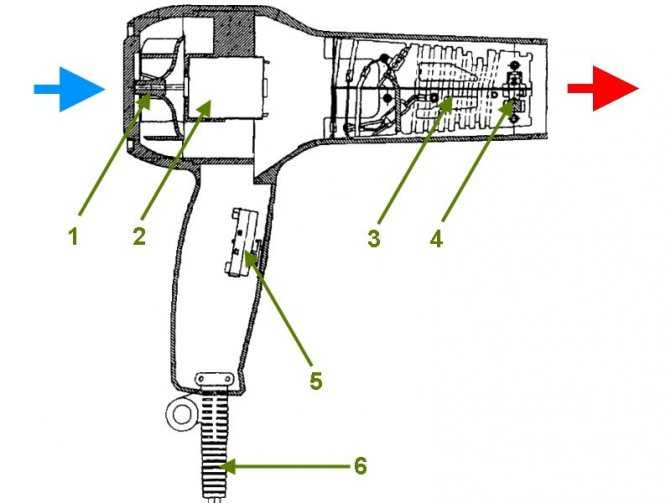

Фото – конструкция фена

Нагревательный элемент электрического фена представлен в виде спирали с нихромовой проволокой. Она намотана на несгораемое основание, что повышает безопасность при использовании прибора. При включении в сеть, спираль начинает нагреваться, а установленный за ней вентилятор выдувает тёплый воздух из корпуса фена. Для защиты от перегрева используется регулятор температуры (настраивается при работе) и термостат. Помимо этого в любом фене установлена кнопка «холодного ветра» или «cool» – при её нажатии спираль прекращает нагреваться, остается работать только двигатель и вентилятор, соответственно, из носика дует холодный воздух.

Фото – фильтр

Нужно отметить, что термостат установлен не у всей техники. Он предназначен для контроля нагрева блока с нихромом при длительной работе устройства. К примеру, это может быть стационарный профессиональный фен (применяется в парикмахерских). Когда спираль нагревается до максимально допустимой температуры, термостат отключает питание. После остывания контакты включаются обратно.

Фото – нихромовая спираль

Типичные неисправности фена Bosch LCD (Бош), Valera, Skil, Vitek, Scarlett (Скарлет) и прочих:

Пахнет горелым. Запах может исходить из спирали, на которую попали волосы в результате неаккуратного обращения, или при сгорании внутренних деталей схемы;
Фен не включается. Причина может заключаться в поломке двигателя, перебитом шнуре питания, отсутствия напряжения в сети;
Снизилась эффективность работы. От чистоты фильтра, установленного на задней части корпуса, зависит мощность работы устройства. Если он забился – то прибор начнет работать с меньшей эффективностью;
Вентилятор очень медленно вращается. Скорее всего, ему просто что-то мешает;
Фен Braun (Браун), Philips (Филипс) или Rowenta (Ровента) не греется. Есть несколько причин, почему это происходит: заблокирована кнопка холодного воздуха, сломалась спираль, повреждена схема, не работает термостат.

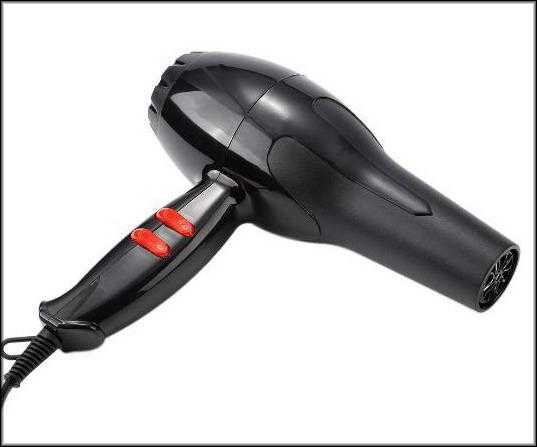

Фото – модель для сушки волос

Типичные неисправности

В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.

Пахнет чем-то горелым

Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Отсутствие питания

В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:

1. Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
2. Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
3. Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
4. Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.

Полезно!

Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.

Не включается фен

Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:

• во время запуска слышен небольшой треск;
• мотор работает с перебоями;
• слышен запах горелой проводки;
• при отсутствии вращения вентилятора слышен гул.

В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.

Снизилась работоспособность

При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.

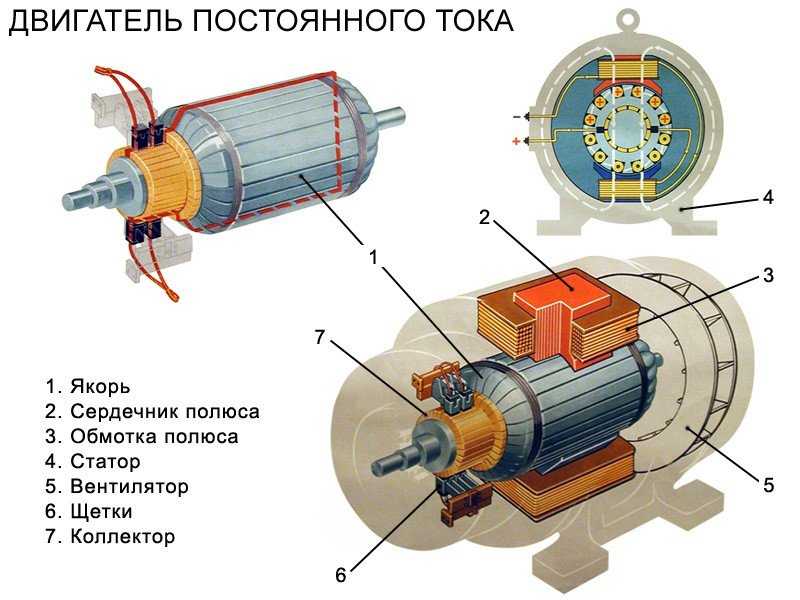

Двигатель постоянного тока

Вентилятор довольно медленно вращается

Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.

Гонит холодный воздух

За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:

• возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
• слишком горячий корпус при работе, исправный агрегат не должен перегреваться.

Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.

Важно!

Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.

Ремонт

Рассмотрим, как отремонтировать фен для волос Babyliss, Bosh, Remington и остальных торговых марок в домашних условиях:

Главное, что необходимо произвести, — это очистить вентилятор, а также вал двигателя от попавших на них волос. Их собирается там достаточно большое количество даже спустя несколько недель или месяцев активного использования. Для этого необходимо снять заднюю верхнюю панель, а затем разрезать волосы, после этого просто удалить при помощи пинцета или пальцев. о

• Если фен не включается, то сразу же надо проверить кабель питания. Как правило, он переламывается у самого основания, потому как в процессе использования фен множество раз вращается в разнообразные стороны по своим осям. Если с проводом все нормально, то проверьте контакты на самой спирали. Их вполне может быть 2, 3 и даже 4. Когда устройство ударяется или падает, они иногда отпаиваются, вследствие чего питание двигателя прекращается.
• Когда поломка связана с вентилятором, отремонтировать устройство невероятно просто. Первым делом проверьте, целы ли лопасти. Само собой от их состояния работоспособность не слишком сильно измениться, но если замечены зазубрины или трещины, то лучше сразу же заменить пропеллер. После пропеллера осмотрите вал. Случается так, что в носик фена попадают мелкие детали либо же другой мусор, который блокируют вал, вследствие чего он начинает медленно вращаться.

Как устроен технический фен и что у него внутри

Покупая фен, наверняка многие удивляются относительно невысокой стоимости этого прибора. Однако все дело в том, что конструкция этого инструмента настолько примитивна, что положительно отражается на его стоимости. Чтобы понимать, как работает промышленный фен, для начала выясним все составные эго элементы:

1. Корпус — в котором располагаются все составные элементы этого прибора. Изготавливается корпус преимущественно из ударопрочного и термостойкого пластика
2. Сетевой шнур — обеспечивает передачу тока на электроинструмент. Производители также выпускают фены автономного типа, то есть, аккумуляторные. Они менее популярны, так как стоят дороже сетевых за счет применения литий-ионных аккумуляторов
3. Кнопка включения и переключения режимов — большинство фенов оснащается переключателем, выполняющего функцию не только включения прибора, но еще и переключения режимов работы
4. Электромотор вентилятора — один из главных составляющих прибора. Его назначение заключается в том, чтобы обеспечивать обдув нагревающейся спирали целенаправленным потоком воздуха. Для этого на валу двигателя установлены лопасти, обеспечивающие обдув. На сетевых фенах используются двигатели постоянного тока. Их мощности вполне достаточно для обдува нагревающихся спиралей. За преобразование и понижение напряжения из 220В до 12В-18В отвечает инверторный преобразователь — плата, находящаяся рядом с электромотором. На бюджетных моделях фенов понижение напряжения на двигатель происходит за счет нагрузки на ТЭН
5. ТЭН — это нагревающаяся спираль, за счет которой создается горячий воздух. ТЭН состоит из спирали и керамического основания (на недорогих приборах вместо керамики применяется специальный фольгированный материал). На керамическое основание наматывается никель-хромовая спираль. Помещен ТЭН в металлической колбе цилиндрической формы

Это основные детали рассматриваемого инструмента. У фена вовсе не сложная конструкция, однако даже несмотря на это, ломается он чаще, чем шуруповерты, дрели и болгарки. Одним из самых слабых мест этого инструмента является нагревательная часть. Чтобы понять, как отремонтировать строительный фен своими руками, разберемся первоначально с принципом работы инструмента.

Проверка переключателя или кнопки

Далее необходимо убедиться в исправности кнопки фена. Часто на переключателе образуются окислы и нагар, которые не позволяют замкнуть контакты для протекания электрического тока. Чтобы убедиться в том, что кнопка фена исправна, нужно также воспользоваться мультиметром. Для этого следует в режиме прозвонки прибора коснуться щупами выводов кнопки. В отключенном положении прибор не должен «пищать», а при включении первого или второго режима, мультиметр издает звуковой сигнал.

Этот сигнал является знаком того, что причина, почему не включается строительный фен, заключается в неисправности других узлов инструмента. Если же манипуляции по проверке кнопки приводят к выводу, что она неисправна, то следует разобрать ее и почистить контакты. На некоторых моделях фенов переключатели представлены неразборного типа, поэтому их нужно просто заменить.

Это интересно! Часто у многих возникают подозрения на неисправность сглаживающего сетевые помехи конденсатора. Этот конденсатор желтого цвета подключен к кнопке, и осуществляет фильтрацию сетевых помех, предотвращая при этом выход из строя элементов электроники фена, а также двигателя и спирали. Если конденсатор неисправен, то на работу фена этот никак не повлияет, однако его поломка может в последующем стать причиной выхода из строя выпрямительных диодов, микроконтроллера, тиристора, резисторов и прочих элементов микросхемы. Поломку конденсатора легко определить визуально, если он надулся, значит неисправен.
