Фотореле и принципы их работы

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

• Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
• Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары. Технические характеристики фотореле
• Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
• Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

• Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
• Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

  Пример характеристик для подстройки реле ФР-11 М

• Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Варианты применения фотореле

Самый простой вариант – подключение фонаря, который будет автоматически включаться, когда на улице становится слишком темно (в вечернее или ночное время суток). Если добавить к нему ещё и датчик движения, то получится автоматизированное освещение с функцией экономии электроэнергии. Второй вариант – монтаж освещения в подъезде. Но здесь фотореле потребуется «вынести» на улицу в то место, на которое не будет попадать тень.

Почему не заменить такое фотореле обычным таймером или системой, которая будет включать освещение «по будильнику»? Потому что период наступления сумерек каждый месяц наступает на 30 минут раньше или позже. В апреле, к примеру, в 18:30, а в августе – уже в 21:30. Так что пришлось бы ежемесячно (если не еженедельно) корректировать работу таймера и выставлять другое время для включения. С датчиками освещения такого недостатка нет – они реагируют именно на яркость, поэтому подстраиваются автоматически.

С выносным датчиком и пультом дистанционного управления. Само реле размещается в электрощитке

Виды фотореле

Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:

• Со встроенным датчиком движения. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.п.
• С таймером. Если вы не хотите, чтобы свет горел ночью все время, а гас, например, в полночь, вам нужна такая модель. Выставляете таймер на желаемое время, он отключает освещение. Фотореле с таймером можно ставить на цепь, питающую декоративную подсветку двора, сада.

  Фотореле бывают разных видов

• Астротаймер. Это уже не фотореле, а более серьезной устройство, в память которого заложены время заката и восхода разных климатических зон. При настройке вы задаете часовой пояс и само устройство включает/отключает освещение в зависимости от заложенных данных. Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой.

Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

Как настраивать датчики света для освещения улиц

Датчики света для уличного освещения могут настраиваться двумя разными способами,при этом во всех случаях используются специальные потенциометры:

1. Временной интервал. Этот параметр определяет, как часто датчик будет проверять присутствие человека в области видимости. В идеале, нужно просчитать, сколько примерно в области видимости находится один человек, после чего установить значением параметра число немного большее. Если правильно подобрать этот параметр, количество включений и выключений будет сведено к необходимому минимуму.
2. Чувствительность. Этот параметр вам придется настраивать некоторое время, потому что сразу угадать с оптимальным вариантом получается далеко не всегда. Если выставить слишком высокую чувствительность, может увеличиться количество непроизвольных включений, а это значит, что энергии будет расходоваться очень много. Этот параметр зависит от времени года — зимой могут происходить непредвиденные сбои, так что ближе к зиме и весне лучше этот самый датчик перенастраивать. Среднее количество корректировок параметра приближается к трем — именно за эти три раза обычно получается достичь оптимального значения чувствительности датчика.

Демонстрация и выбор фотореле для уличного освещения

Разумеется, приобретать первый попавшийся товар не стоит.

Тщательно проанализируйте все свои потребности и финансовые возможности, узнайте все про условия, в которых будет установлено фотореле, и только после этого обращайте внимание на производителей и те виды товаров, которые они предлагают. Несколько советов, которым лучше следовать при выборе фотореле для уличного освещения:

Несколько советов, которым лучше следовать при выборе фотореле для уличного освещения:

1. Фотореле с возможностью регулировки порога срабатывания — отличный вариант, если вам нужно круглосуточно освещать какой-нибудь участок на улице. Возможность регулировки позволит вам изменять параметры, при которых срабатывают определенные функции, так что элементы освещения просто не будут потреблять лишнюю электроэнергию. Отличный вариант для жителей дачных участков и многоквартирных домов.
2. Реле с датчиком, который встраивается в основной корпус, — один из самых дешевых вариантов, не требующий усилий при установке — с ней справится самый обычный электрик.
3. Фотореле с выносным датчиком. Еще один относительно недорогой вариант, но с установкой придется повозиться. Часто используется для освещения промышленных предприятий, складских и им подобных помещений.
4. Реле с возможностью установки таймера обойдется вам дороже вышеперечисленных моделей, но зато вы сможете полностью контролировать периоды активности осветительного оборудования. Идеальный вариант для производственных зданий и т. д.

Принцип работы

Работа датчика света основана на способности некоторых элементов изменять свое сопротивление при воздействии света. Светочувствительные элементы, используемые в качестве датчиков освещения, можно разделить на 2 вида:

• фотодиоды. При попадании световых лучей на чувствительную область на выводах фотодиода изменяется сопротивление, что позволяет определять уровень освещенности;
• фототранзистор – оптоэлектронный полупроводник, предназначение которого не отличается от обычного транзистора. Напомним, что транзистор, как и реле, используется в качестве электронного ключа со слаботочным управлением силовыми выводами. В транзисторе ток между коллектором и эмиттером протекает лишь при подаче тока на вывод базы. В фототранзисторе вывод базы доступен световому излучению. Попадание лучей на чувствительный элемент генерирует ток на выводе базы, что позволяет использовать фототранзистор в качестве исполнительного устройства для автоматического включения потребителей.

Особенности применение в автомобиле

Датчик света в автомобиле используется не только для удобства водителя, но и для повышения уровня безопасности дорожного движения. В дневное время суток водителю больше нет необходимости отвлекаться на включение фар при въезде в туннели либо затемненные участки дороги. Фоточувствительный транзистор управляет освещением в автоматическом режиме. При этом функция ручного включения и выключения сохраняется.

Если в дневное время с работой датчика все понятно, то как быть ночью при движении встречных авто и проезде фонарей дорожного освещения? Ведь датчик, среагировав на появление света, не должен выключить фары автомобиля. Именно поэтому узкого диапазона реакции на свет недостаточно. Вектор чувствительности к световым лучам расположен в двух направлениях: фронтальном и вертикальном. Это позволяет точно оценивать уровень освещения. В некоторых автомобилях чувствительный элемент направлен в салон, что также позволяет нивелировать влияние переменных факторов.

Датчик освещения в автомобиле часто совмещен с датчиком дождя и располагается вверху лобового стекла. Также может быть установлен перед ветровым стеклом по центру торпеду.

Дополнительные функции

При этом использование умного датчика света позволяет реализовать не только автоматическое включение/выключение ближнего света, но и адаптацию осветительных приборов под изменяющиеся условия. Ярким примером таких возможностей является управление дальним светом. Для предотвращения ослепления водителей, при регистрации свечения фар встречного авто датчик автоматически выключит дальний свет. В некоторых типах систем можно настроить включение габаритных огней и ближнего света фар в зависимости от степени освещенности. Габариты будут автоматически включаться даже в дневное время, но в пасмурную погоду.

Недостатки

Причислить минусы автоматизированного управления светом фар к недостаткам самой системы было бы неправильно. Все они связаны с особенностью работы человеческого сознания. После привыкания к работе датчика света водители, пересаживаясь на автомобили без электронного помощника, могут забыть вовремя включить фары. Опасность в таком случае не столько в получении штрафа, сколько в повышении риска возникновения ДТП. Подобная ситуация может случиться, если вовремя не заметить поломку датчика. Проверить работоспособность светочувствительного элемента можно даже в дневное время. Для этого достаточно перевести включатель света в положение Auto, а затем накрыть место датчика ветошью, сымитировав тем самым наступление сумерек.

Установка и настройка

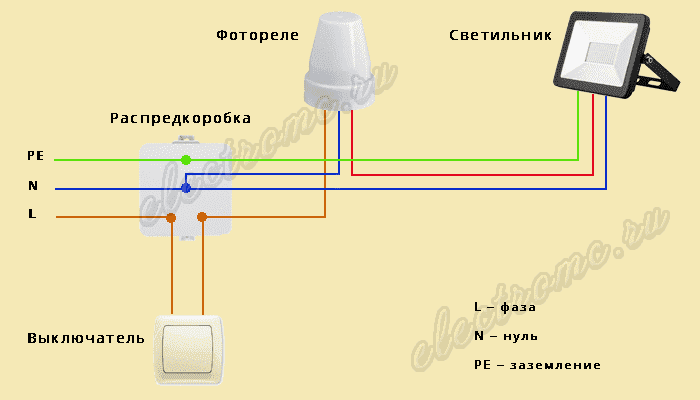

У фотореле со встроенным фотодатчиком из корпуса выходит три провода. Подключают их всегда одинаково:

• Красный идет на нагрузку — фонарь, лампочки, светильники.
• Коричневый или черный провод соединяется с фазой, взятой со щитка.
• К синему подключается нейтраль с шины с «рабочим нулем» из щитка.

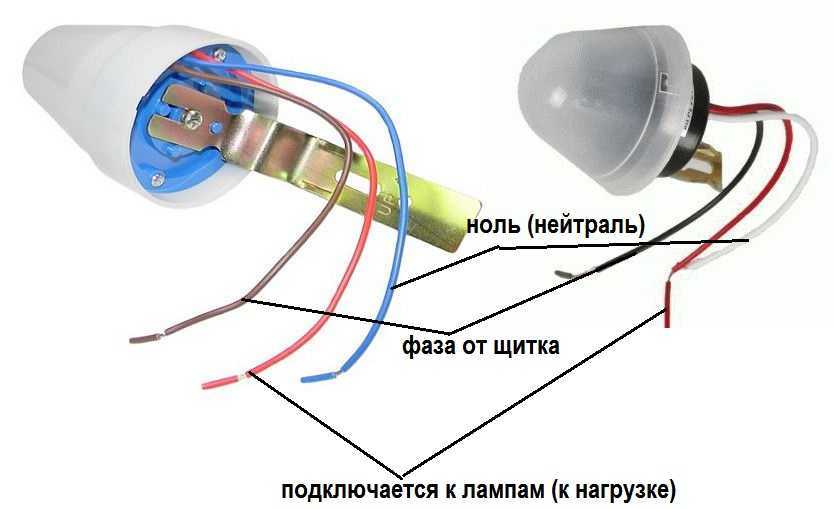

Какие провода куда подключать в фотореле

Желательно также устройство заземлить, подключив к соответствующей клемме на корпусе. Сечение проводов подбирается в зависимости от мощности подключаемой нагрузки.

Настройка реле происходит после его установки и подключения. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось. Берете небольшую отвертку, крутите подстроечное колесико до тех пор, пока свет не зажжется.

Порядок подключения фотореле с выносным датчиком немного другой:

• фазу подключаем к клемме A1 (L) (в верхней части прибора);
• ноль заводим на клемму A2 (N);
• с выхода (в зависимости от модели, может находится в верхней части корпуса, тогда обозначается L’ или в нижней части корпуса) фаза подается на осветительные приборы.

Один из вариантов подключения — в видео. Тут реализована схема с магнитным пускателем.

Выбор датчиков света для уличного освещения

Если вы хотите максимально рационально использовать энергетические ресурсы, то лучшим вариантов для вас будут датчики света для уличного освещения. Это устройство за достаточно короткий срок стало очень популярным, и вы даже не замечаете, как быстро оно вошло в вашу повседневную жизнь.

Многие предприниматели и частные лица стараются использовать датчики, потому что их установка гарантированно уменьшает потребление электроэнергии минимум на тридцать процентов.

В некоторых случаях значение поднималось до восьмидесяти процентов чистой экономии. Их используют практически везде, но в этой статье мы поговорим конкретно про датчики для улицы и про то, как именно они улучшают жизнь простых людей.

Это очень важный вопрос, потому что некоторые просто покупают первый попавшийся датчик, а потом удивляются, почему он не работает так, как нужно.

Список основных параметров, на которые рекомендуется обращать внимание:

1. Способ крепления. Для оценки этого параметра вы должны хотя бы примерно представлять, где будет расположен датчик. Выбор лучше обсудить с профессионалом, перед этим предоставив ему всю запрашиваемую информацию.
2. Степень защищенности от воздействий. Тут поможет знание природной зоны и примерная оценка климата в целом. В идеале, такой датчик должен быть помещен в герметичную оболочку, которая защищает его от перегрева, воздействия влаги и вредных примесей в воздухе. Сюда же стоит внести пункт о защите от резких перепадов температур.
3. Мощность оборудования. Выбирая датчик по этому параметру, помните, что система может контролировать исключительно видимую зону. Даже самая небольшая и легкая конструкция заметно снизит радиус действия, а это скажется на общей эффективности работы оборудования. Стекло на пути также будет препятствием, заметно снижающим радиус воздействия в случае с датчиками движения.
4. Возможность программирования времени срабатывания. Более современные датчики могут работать в нескольких режимах, один из которых — установка точного времени срабатывания. Это очень важный момент, особенно если освещение всей территории вам не нужно. Датчики такого типа будут срабатывать только в указанное время, что позволяет значительно уменьшить общий расход электрической энергии.
5. Угол восприятия датчика. Если вам нужно контролировать входящих и выходящих людей, достаточно установить в стену один датчик с углом обзора в 180 градусов.

ДАТЧИК СВЕТА КАК УСТАНОВИТЬ

Все о датчике света: как установить и выбрать.

Повышенный комфорт автолюбителя – это минимальные усилие на размышления в процессе управления автомобилем. Одной из популярных идей тюнинга является решение двух вопросов: как выбрать датчик света и как установить

на автомобиль своими силами. Благодаря положительному решению этих вопросов контролировать освещенность будет полезный девайс: автоматически включать/выключать световое освещение без участия владельца ТС.

Датчик света: как появился полезный девайс в автомобиле?

Датчик не относится к исключительно автомобильному изобретению, но первым начал использовать полезный девайс автоконцерн Mercedes-Benz в первых поколениях модели Actors. Целью применения датчика света в строительном грузовике было исключить отвлечение внимания водителя на включение света в темное время суток. Поэтому идея применить датчик света и как установить на автомобиль принадлежит немецким автопроизводителям. В жизни людей первыми примитивными датчиками являлись устройства, которые реагировали на силу, а современный ассортимент – это комплекс автомобильной безопасности с основными функциями:

минимизация аварий (снижение отвлечения водителя);

повышение видимости в условиях яркого света;

повышение эргономики и эстетики восприятия визуальной информации;

автоматический контроль освещенности;

контроль автоматического освещения (в салоне, фары);

различение инфракрасного и видимого излучения.

При выборе комплекса Sun load sensors и изучения вопроса датчик света как установить

на автомобиль достигается контроль солнечного освещения при автоматическом включении систем отопления, кондиционирования, открытия/закрытия люка. Детектирование света датчиками формата RGB осуществляется фототранзистором или фотодиодом с определенным набором характеристик: точность, надежность, специальные возможности, доступная цена.

Примеры современных датчиков света и фотореле для уличного освещения на выставке

Если вы собираетесь проводить мероприятия по улучшению энергоэффективности, рекомендуем вам посетить специализированные выставки, в частности, выставку «Электро» в ЦВК «Экспоцентр».

На выставке вы узнаете много нового о методах экономии электроэнергии и, возможно, найдете подходящего поставщика датчиков и фотореле для уличного освещения.

Сможете узнать про многочисленные существующие компании (в том числе зарубежные), сравнить предлагаемый товар, его характеристики, цену, и без проблем определиться с выбором.

Там же можно переговорить с представителями компаний, обсудив дальнейшее сотрудничество.

Уличное светодиодное освещениеАвтоматизация уличного освещенияУличное освещение

Выбор фотореле для уличного освещения

Самое главное качество фотореле — прочность корпуса, в котором фотореле располагается. К сожалению, далеко не каждый город может похвастаться идеальными условиями: атмосферные явления, аварийные ситуации, загрязненный воздух, а иногда даже хулиганы, портящие городское имущество, — все это может стать причиной поломки или неправильного срабатывания. Именно поэтому корпус для фотореле должен быть изготовлен из ударопрочного материала, не пропускающего воду.

Идеальным вариантом будет полностью герметичный сосуд, в который просто не проникает воздух извне.

Точность. В каждом современном фотореле для уличного освещения есть специальный прибор — потенциометр. Именно он определяет, когда нужно включить свет. Пороги рассчитываются автоматически, так что никаких сбоев при штатной работе не возникает и свет включается/выключается в положенное время.

Защищенность от помех. Современные устройства могут работать даже в не самых благоприятных условиях, выдавая при этом поразительный по точности результат. Ложные срабатывания случаются крайне редко.

Простота установки и настройки. Конечно, лучше всего доверять эти процедуры мастеру, который сможет сделать все быстро и качественно, но даже ему будет легче, если настройка и установка будут упрощены настолько, насколько это вообще возможно. Так снизится время ожидания во время переходов от одного режима работы к другому.

Автоматизация работы. Самые простые фотореле работают постоянно, а в корпусе установлен специальный выключатель, который позволяет временно отключить прибор.

Более продвинутые модели могут выключаться в указанное в программе время — так оборудование не будет работать просто так, а вы, в свою очередь, немного сэкономите на потребляемой электроэнергии.
