Схема подключения диммера вместо выключателя: пошаговая инструкция

Схема прибора

Как работает диммер светорегулятор

Существуют разнообразные схемы диммеров, которые позволяют регулировать не только яркость света, но и управлять различными электрическими инструментами, например, паяльником или болгаркой.

Если вы собираетесь делать ремонт в квартире или в доме, будет полезным заменить обычные выключатели света на диммеры.

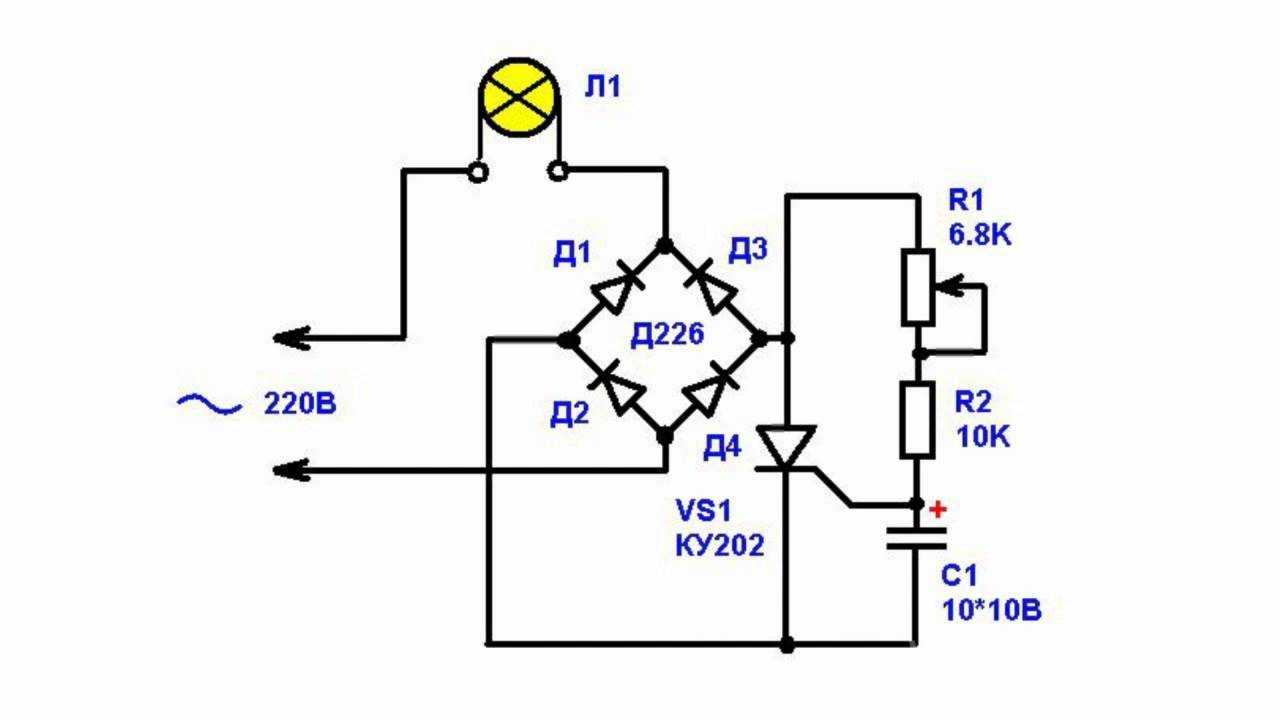

Схема простого диммера обычно содержит всего несколько элементов: симистор, динистор, переменное сопротивление (потенциометр), пару неполярных конденсаторов, пару резисторов.

Схем диммеров существует достаточно много. В этих схемах используется самая разнообразная элементная база. Наиболее подходящую для ваших целей схему можно легко найти в интернете.

Само изготовление устройства не представляет сложности для человека, умеющего держать в руках паяльник. Проще всего сделать навесной монтаж, соединив все элементы между собой с помощью подходящего провода.

Для этого контакты всех электронных элементов тщательно лудятся паяльником с помощью припоя и канифоли (или специального флюса). Нарезаются нужной длины проводники для соединения элементов между собой. Зачищаются с обоих концов жилы на этих проводниках и также лудятся вышеописанным способом с помощью паяльника. Затем производится монтаж в соответствии с принципиальной электрической схемой. Напоследок, все контакты необходимо изолировать для избежания короткого замыкания. Проще всего это сделать с помощью изоленты.

Для тех, кто знаком с технологией изготовления печатных плат, можно рекомендовать этот вариант сборки. Тогда устройство будет компактнее и надежнее. Технология пайки элементов аналогична вышеописанному способу. Дорожки печатной платы лудятся паяльником. Затем на место устанавливаются электронные компоненты и окончательно запаиваются.

Кстати, для удобства работы с паяльником также можно сделать диммер, что позволит регулировать температуру жала. Если у вас уже имеется промышленный диммер, но он поломался, возможно, его ремонт тоже не составит большого труда. Чаще всего из строя выходят симисторы и динисторы, например, при перегорании лампочки и короткого замыкания в ней.

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

Основные сведения о диммерахДиммерДиммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Диммер

Таблица. Некоторые виды диммеров

Виды диммеров	Пояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В	В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор	Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп.	Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер	Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер	Предполагает легкое вращение поворотного элемента.
Нажимной диммер	Предполагает многократное нажатие клавиши
Одинарный диммер	Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер	Для регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Диммер на 100 ватт. Конструктор.

Цена: $5.37 за 10 комплектов

Перейти в магазин

Здравствуйте. Обзор модуля для регулировки электрической мощности с примерами применения. Купил я этот набор для изменения на мощности паяльнике. Раньше я делал подобное устройство, но для паяльника тот диммер чересчур большой, как по размерам, так и по мощности и приходится располагать его в отдельной коробке. И вот на глаза попался сабж, который можно встроить в сетевую вилку, не любую правда, но найти можно.

Размер печатной платы: 2*3.3 см Номинальная мощность: p = UI; 100 Вт = 220 В * 0.45а Модель: 100 Вт модуль диммера; Номинальная мощность: 100 Вт;

Печатная плата x1 шт Потенциометр с выключателем WH149-500k x1 Потенциометра рукоятка x1 Динистор DB3 x1 Сопротивление 2 К, 0.25 Вт x1 Симистор MAC97A6 x1 Конденсатор 0,1 мкФ 630 В CBB x1

Размеры платы 30х20мм. В глубину от выступающих контактов регулятора до резьбы 17 мм. Посадочное отверстие 9,2 мм. Диаметр резьбы 6,8 мм.

Заказал лот из десяти наборов. Каждый набор помещен в полиэтиленовый пакет. Деталей немного. Переменный резистор со встроенным выключателем. Принципиальная схема вроде этой, только номиналы другие. Модуль можно спаять за несколько минут. Провода слишком толстые и не дают переменнику полностью встать на свое место. Поэтому припаивать их надо в последнюю очередь, если они нужны, конечно.

Теперь нужно подобрать вилку. Ничего лучшего, чем корпус от зарядки нокия я не нашел. Корпус скреплен винтами, правда с хитрым шлицем, но можно открутить обычной плоской отверткой. Вытаскиваю внутренности, делаю отверстие в крышке. Все, прибор готов. Ручка регулятора имеет такую же фактуру и цвет как и корпус и не создает впечатление инородного тела.

Осталось подсоединить нагрузку — паяльник.

Лужу пружинные контакты от зарядки с помощью кислоты.

И соединяю провод паяльника с диммером и контактами. И все это помещаю внутрь корпуса зарядки. Провод в корпусе дополнительно фиксировать не стал, влез довольно плотно. Теперь осталось отрегулировать температуру. Хоть паяльник и на 25 ватт, но раскочегаривается до 350 градусов.

Вращением регулятора добиваюсь, чтобы на жале было 270 С и переставляю ручку регулятора указателем на винт, чтобы проще было потом ориентироваться. В это время паяльник потребляет 16,5 ватт. Видео, демонстрирующее регулировку мощности.

Ради эксперимента поставил сабж в вентилятор. Но здесь регулировку оборотов безболезненно можно делать лишь в небольших пределах. При достаточном снижении оборотов — обмотки двигателя начинают гудеть, перегреваться и рано или поздно, скорее рано, при такой эксплуатации двигатель может сгореть Ну и универсальный регулятор, к которому можно подключить и паяльник, и лампу и вентилятор. Корпус взял от от блока питания от дект телефона. Блок питания самый простой — только понижающий трансформатор, на выходе переменный ток. Поэтому разобрал его без сожаления. Корпус расколол на 2 части по шву легкими постукиванием молотка по ножу. Приятный сюрприз- вилка вывинчивается, что облегчает процесс самоделания. Конечно, необходимо немного попилить. Необходимые детали уложились в корпус довольно компактно. Соединяю вилку и розетку проводами. Все это помещаю в корпус, где уже установлен диммер. Провода на фото припаяны неправильно, по невнимательности. Ток при такой распайке идет напрямую через конденсатор и диммер естественно не работает. А я то подумал — брак положили. Перепаял провода, как положено, на контакты подписанные «220V».

Готовое изделие. Применяю диммер по прямому назначению — лампу накаливания можно душевно затемнить. Во время эксплуатации, какого то чрезмерного нагрева прибора не обнаружил, но использовал я сабж на мощность ниже номинальной.

На этом все

Спасибо за внимание

Диммер своими руками

Приветствую тебя мой дорогой читатель. Сегодня мы будем собирать диммер своими руками. По-другому он называется регулятор мощности переменного тока. Куда мы его можем «запихать» или где его можем применить? Везде и хоть куда!

Дело в том, что диммер может найти широкое применение, как в хозяйстве, так и в вашей мастерской. Регулировать мощность с помощью него можно на электронагревателе водяного бака или самогонного аппарата, а также в самодельном инкубаторе или вулканизаторе для заклеивания проколотых автомобильных камер.

Отдельное слово хочу сказать про применение данной конструкции в мастерской. Диммером можно плавно регулировать температуру нагрева паяльника, скорость вращения дрели или болгарки, а также просто для регулирования яркости ламп накаливания.

Теперь можно сделать вывод, что диммер является бесценным устройством в хозяйственной деятельности и мастерской.

Схема диммера (регулятора мощности)

Основным регулирующим элементом является симистор он же триак BTA06-600. Его можно заменить на практически любой аналог из серии BTA, например BTA12-60, BTA24-600 или другой. Пересчет номиналов элементов при этом производить не нужно.

Первые цифры маркировки означают максимальный ток в открытом состоянии. Максимальное обратное напряжение определяется второй группой цифр. Таким образом, BTA06-600 это триак с током 6А и напряжением 600В, которого хватит для регулировки нагрузки мощностью 800Вт. При выборе симистора рекомендую брать запас по току. Обычно я беру двукратный запас. На цене это отражается незначительно, а надежность конструкции повышается заметно, да и душа спокойна.

Резистор R1 должен быть мощностью 0.25Вт, даже при использовании диммера на 3кВт резистор будет холодным. Также нет особых требований для переменного резистора, берем любой. Конденсатор C1 пленочный, напряжением 400В. Предохранитель выбирается в зависимости от тока нагрузки.

Светодиод можно не устанавливать, тогда вместо диода VD1 необходимо установить перемычку.

Предохранитель F1 можно установить на отдельной колодке или на проводе, выведя колпачок его корпуса на заднюю панель диммера.

Работа схемы

При подключении нагрузки симистор VD4 закрыт. В это время начинает протекать ток через предохранитель F1, нагрузку и резисторы R1, R2, заряжая конденсатор C1. Как только на конденсаторе C1 напряжение поднимется выше 32В, откроется динистор VD3 и через него потечет ток, открывая VD4. Последний начинает пропускать через себя ток нагрузки и закрывается он только в тот момент, когда синусоида проходит нулевой потенциал. Далее все повторяется по циклу.

Переменным резистором R2 регулируется скорость зарядки конденсатора C1. Чем дольше он будет заряжаться до порога открытия VD3, тем дольше будет закрыт VD4, а когда он закрыт, происходит отрезание синусоиды на нагрузке.

Несколько слов об охлаждении

К фланцу регулирующего элемента необходимо прикрепить радиатор охлаждения. Не забываем между ними положить слой теплопроводной пасты. Площадь поверхности радиатора нужно подобрать опытным путем.

Из своего опыта скажу, что для регулировки паяльника или лампы накаливания мощностью 80Вт можно обойтись без радиатора. При работе на нагрузку 1кВт (BTA12-600) с площадью радиатора 200см 2 температура последнего достигает 90 0 C при длительности работы 5ч. При пятичасовой работе (BTA24-600) на нагрузку 3кВт я достиг комнатной температуры радиатора, для этого я установил небольшой кулер от процессора ПК, обеспечив его питание от миниатюрного выпрямителя.

Для исключения нагрева силовых дорог печатной платы, при работе на большую мощность (более 1кВт), следует дорожки покрыть толстым слоем олова или пропаять медным проводом.

Сетевые провода и провода нагрузки рекомендуется впаять в плату, чтобы исключить плохой контакт и нагрев клемм.

Меры техники безопасности

Диммер работает при высоком напряжении (220В), поэтому при его работе лучше не трогать инструментом или руками конструкцию. Если кому интересно, то скажу вам, что от фланца симистора током не «бьет», и соответственно от радиатора тоже (проверено).

Проверять работоспособность диммера лучше всего на лампе накаливания мощностью 60-80Вт. Не стоит пробовать подключать светодиодные, энергосберегающие и другие лампы, включающие в себя пусковые устройства и импульсные преобразователи.

Схема регулятора с обратной связью

Обратная связь необходима для стабилизации оборотов электродвигателя, которые могут изменяться под воздействием нагрузки. Сделать это можно двумя способами:

1. Установить таходатчик, измеряющий число оборотов. Такой вариант позволяет производить точную регулировку, но при этом увеличивается стоимость реализации решения.
2. Отслеживать изменения напряжения на электромоторе и, в зависимости от этого, увеличивать или уменьшать «открытый» режим полупроводникового ключа.

Последний вариант значительно проще в реализации, но требует небольшой настройки под мощность используемой электромашины. Ниже приведена схема такого устройства.

Регулятор мощности с обратной связью

Обозначения:

• Резисторы: R1 – 18 кОм (2 Вт); R2 — 330 кОм; R3 – 180 Ом; R4 и R5– 3,3 кОм; R6 – необходимо подбирать, как это делается будет описано ниже; R7 – 7,5 кОм; R8 – 220 кОм; R9 – 47 кОм; R10 — 100 кОм; R11 – 180 кОм; R12 – 100 кОм; R13 – 22 кОм.
• Конденсаторы: С1 — 22 мкФ х 50 В; С2 — 15 нФ; С3 – 4,7 мкФ х 50 В; С4 – 150 нФ; С5 — 100 нФ; С6 – 1 мкФ х 50 В..
• Диоды D1 – 1N4007; D2 – любой индикаторный светодиод на 20 мА.
• Симистор Т1 – BTA24-800.
• Микросхема – U2010B.

Данная схема обеспечивает плавный запуск электрической установки и обеспечивает ее защиту от перегрузки. Допускается три режима работы (выставляются переключателем S1):

• А – При перегрузке включается светодиод D2, сигнализирующий о перегрузке, после чего двигатель снижает обороты до минимальных. Для выхода из режима необходимо отключить и включить прибор.
• В — При перегрузке включается светодиод D2, мотор переводится на работу с минимальными оборотами. Для выхода из режима необходимо снять нагрузку с электродвигателя.
• С – Режим индикации перегрузки.

Настройка схемы сводится к подбору сопротивления R6, оно вычисляется, в зависимости от мощности, электромотора по следующей формуле: . Например, если нам необходимо управлять двигателем мощностью 1500 Вт, то расчет будет следующим: 0,25/ (1500 / 240) = 0,04 Ом.

Для изготовления данного сопротивления лучше всего использовать нихромовую проволоку диаметром 0,80 или1,0 мм. Ниже представлена таблица, позволяющая подобрать сопротивление R6 и R11, в зависимости от мощности двигателя.

Таблица для подбора номиналов сопротивлений в зависимости от мощности двигателя

Приведенное устройство может эксплуатироваться в качестве регулятора оборотов двигателей электроинструментов, пылесосов и другого бытового оборудования.

Регулировка света с нескольких мест: принцип работы проходного диммера

Довольно часто возникают ситуации, когда необходимо организовать систему освещения в большом доме или габаритной квартире. Может понадобиться, например, включить свет в длинной и узкой прихожей и, пройдя по ней, отключить освещение. Потребность приглушить яркость света может возникнуть, если вы уже легли отдыхать или смотреть телевизор, а вставать с кровати совсем не хочется.

Проблему включения освещения с нескольких точек помогут решить проходные выключатели. А вот регулировать световой поток с нескольких мест можно, установив в одной точке проходной выключатель, а в другой – поворотный диммер. Такое расположение устройств позволит в одном месте только включать освещение, в другом – только регулировать яркость.

Однако есть модели светорегуляторов, обеспечивающих проходное диммирование. К ним относятся сенсорные приборы, которые, благодаря электронике, могут синхронизироваться между собой. Для проходного диммирования к светорегулятору подключают спутниковые устройства. В зависимости от типа диммера, к нему можно подключить от 5 до 10 спутников. Использование спутникового устройства, как самостоятельного прибора невозможно.

Схема подключения проходного диммера

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Принцип действия широтно-импульсных модуляторов

Поскольку широтно-импульсные модуляторы сегодня применяются для регулирования светодиодных лент чаще всего, рассмотрим их принцип действия более подробно.

Широтно-импульсный модулятор

Принцип их действия заключается в изменении продолжительности рабочей доли периода для прямоугольно импульсного тока, а также длительности его подачи на изделие. Эти параметры определяются относительно нулевого уровня. Подразумевается доля периода, когда наблюдается максимальное напряжение. Этот параметр называется широтой. Его изменения происходят в диапазоне от 0 до 100%, вызывая характерные изменения в значении имеющегося напряжения источника света.

При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений. Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности.К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

• появлению неприятных зрительных ощущений;
• развитию головных болей;
• повышению усталости;
• падению внимания и остроты зрения.

Чтобы избежать столь негативного воздействия на свой организм, необходимо отдавать предпочтение более качественным и дорогим моделям.

Объяснение программы для Arduino

Полный код программы и видео, демонстрирующее работу проекта, приведены в конце статьи, здесь же мы кратко рассмотрим основные фрагменты кода.

В самом начале программы нам необходимо объявить используемые глобальные переменные. Симистор у нас подключен к контакту 4 платы Arduino. В переменной dim_val мы будем хранить значение шага диммирования (регулирования силы света), который мы далее будем использовать в программе.

Arduino

int LAMP = 4;
int dim_val=0;

1 2	intLAMP=4; intdim_val=;

Далее, в функции void setup() для контакта, к которому подключен симистор, мы зададим режим работы на вывод данных. Затем мы используем функцию attachInterrupt чтобы сконфигурировать контакт 2 на обработку внешнего прерывания. При срабатывании этого прерывания будет вызываться функция обработки прерывания zero_cross.

Arduino

void setup()
{
pinMode(LAMP, OUTPUT);
attachInterrupt(digitalPinToInterrupt(2), zero_cross, CHANGE);
}

1 2 3 4 5

voidsetup() { pinMode(LAMP,OUTPUT); attachInterrupt(digitalPinToInterrupt(2),zero_cross,CHANGE); }

Внутри функции void loop() мы будем считывать аналоговое значение с потенциометра, подключенного к контакту A0 платы Arduino. Затем мы будем конвертировать это значение в диапазон 10-49. Чтобы вычислить этот диапазон нам пришлось сделать некоторые вычисления. Ранее мы говорили, что каждая половина цикла (периода) волны переменного тока в сети составляет 10 000 микросекунд. К примеру, мы хотим управлять регулировкой силы света с помощью 50 шагов (это значение является произвольным, его вы можете изменить по своему усмотрению). В этом случае мы использовали минимальный шаг, равный 10 (значения от до 9 не рекомендуются в силу ряда физических процессов). А в качестве максимального значения шага мы использовали значение 49.

Время каждого шага можно рассчитать следующим образом: 10000/50=200 микросекунд. В результате этих вычислений мы и написали следующий фрагмент кода:

Arduino

void loop()
{
int data=analogRead(A0);
int data1 = map(data, 0, 1023,10,49);
dim_val=data1;
}

1 2 3 4 5 6

voidloop() { intdata=analogRead(A0); intdata1=map(data,,1023,10,49); dim_val=data1; }

Теперь все, что нам нужно сделать, это запрограммировать функцию обработки прерывания zero_cross. В ней мы время регулировки (dimming_time) рассчитываем при помощи умножения индивидуального времени шага на число шагов. Далее мы делаем задержку в программе на рассчитанное время и после этой задержки переключаем симистор с помощью небольшого импульса длительностью 10 микросекунд.

Arduino

void zero_cross()
{
int dimming_time = (200*dim_val);
delayMicroseconds(dimming_time);
digitalWrite(LAMP, HIGH);
delayMicroseconds(10);
digitalWrite(LAMP, LOW);
}

1 2 3 4 5 6 7 8

voidzero_cross() { intdimming_time=(200*dim_val); delayMicroseconds(dimming_time); digitalWrite(LAMP,HIGH); delayMicroseconds(10); digitalWrite(LAMP,LOW); }
