Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Чем отличаются магнитные пускатели от контакторов

Оба прибора являются коммутационными, то есть управляют силовыми сетями. И чаще их устанавливают в систему запуска электродвигателей. И в том, и в другом приборе есть кроме силовых контактов хотя бы один, а чаще больше, который используется для цепи управления.

В остальном они различаются. Во-первых, по размерам и массе. Пускатели намного компактнее. При этом их вес намного меньше. К примеру, если взять в разные руки оба прибора одного номинала, то контактор в разы тяжелее. К тому же надо отметить, что контакторов, которые бы были рассчитаны на малые токи, просто не существует. Их в силовых сетях заменяют пускатели.

Во-вторых, все дело в конструкции. Контакторы – это приборы открытого типа. У них нет корпуса и крышки. Поэтому монтаж и подключение контакторов производят в специальных помещениях, которые обязательно закрываются на ключ. В такие помещения посторонним вход запрещён. К тому же они хорошо закрыты от атмосферных осадков. В конструкции контакторов присутствуют дугогасительные камеры.

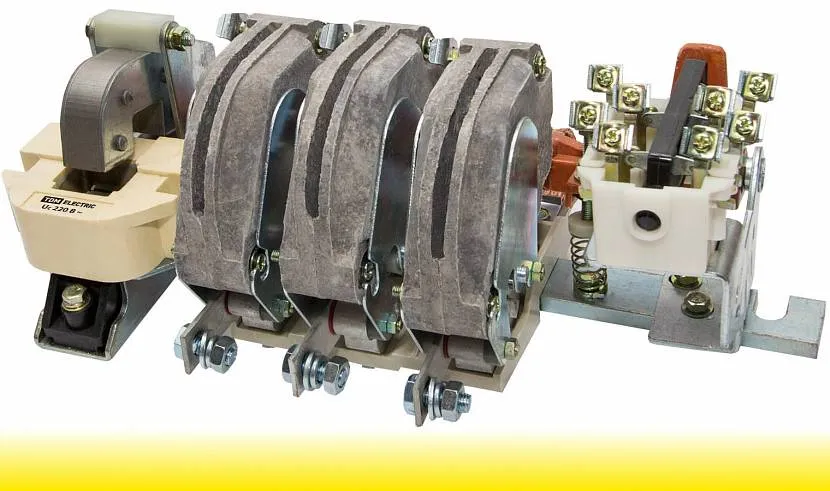

Контактор для силовой цепи Источник dc-electro.ru

Последних в пускателях нет. Но эта разновидность оборудована герметичным корпусом, закрытым крышкой. Есть модификации, располагающиеся в металлических кожухах. Поэтому пускатели можно устанавливать в любом месте, даже на открытом воздухе.

В-третьих, пускатель магнитный в своей конструкции имеет три пары силовых контактов. Поэтому основное их назначение – управление электродвигателями. Контакторы предназначаются для управления любого вида электрической цепи. Поэтому в них количество силовых контактов может варьироваться в диапазоне 2-4.

Других отличий нет.

Устройство и принцип работы

Контактор – это двухпозиционный электромагнитный прибор, управление которым производится с помощью вспомогательной цепи электрического тока проходящего через катушки контактора. Во время прохождения электрического тока к сердечнику притягивается якорь, и группа контактов замыкается

В нормальном состоянии контакты в таком устройстве всегда разомкнуты – это важное правило для электробезопасности и удобства использования

Если говорить простыми словами контактор – это выключатель при подаче напряжения на который его контакты замыкаются, и нагрузка включается, а при отсутствии напряжения на контакторе – он размыкает электрическую цепь.

Конструктивно этот электромагнитный выключатель состоит из системы блок-контактов, дугогасительной, контактной и электромагнитной систем.

Для тех, кто знаком с электрическими схемами и принципами работы выключателей данные схемы будут понятны. На катушку А1 – А2 подается вспомогательное напряжение, при этом для создания механического усилия и замыкания контактов втягивается соленоид и включает те контакты, которые необходимо. В зависимости от типа контактора и его конструкции он может включать как одну группу контактов, так и несколько одновременно или в определенной последовательности. Для того чтобы безопасно и быстро размыкать контактор в его конструкции присутствует пружина, посредством которой контакты, при отсутствии напряжения, мгновенно размыкаются.

Несмотря на то, что с виду этот прибор кажется очень сложным, а во многих случаях (при управлении силовыми линиями до 600В и токами до 1600А) большим по размерам в его конструкции все достаточно просто:

группа контактов, выполненная из высококачественной меди;
корпус из диэлектрических материалов;
соединенная с электромагнитом напрямую контактная планка;
электромагнитная катушка;
дугогасительные элементы, которые необходимы при управлении большими токами.

Управление контактором производится с помощью вспомогательной цепи, напряжение которой должно быть ниже величины напряжения рабочего тока и может соответствовать 24, 42, 110, 220 или 380 В.

Устройство и принцип работы контактора

Исходя из наименования, это группа контактов, предназначенная для соединения электрических линий. Основное применение — модульный контактор коммутирует силовые линии. Если в обычном включателе (пусть даже и автоматическом защитном), смыкание и размыкание происходит вручную, контакторы переменного тока управляются дистанционно.

Рассмотрим схему простого контактора, без блокировок и защитных модулей.

Для тех, кто мало-мальски знаком с электротехникой, понять принцип работы несложно. Основа силовой группы — это контакты, обозначенные на схеме литерами «L» и «T». В зависимости от конструкции, система может одновременно включать одну, две, или более пар контактов. Для того чтобы соединительная проводящая планка прижалась к неподвижным контактам, требуется усилие. В обычных включателях это механическое приспособление, приводимое в движение оператором. Наша схема срабатывает с помощью электромагнита. Когда на катушку A1-A2 подается управляющее напряжение, соленоид втягивается, и силовые (рабочие) контакты замыкаются.

После снятия питания с управляющей обмотки, возвратная пружина мгновенно отводит контактную планку от силовых клемм.

Что внутри

Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:

контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
«Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
катушка электромагнита, выполненная под конкретную модель контактора;
диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.

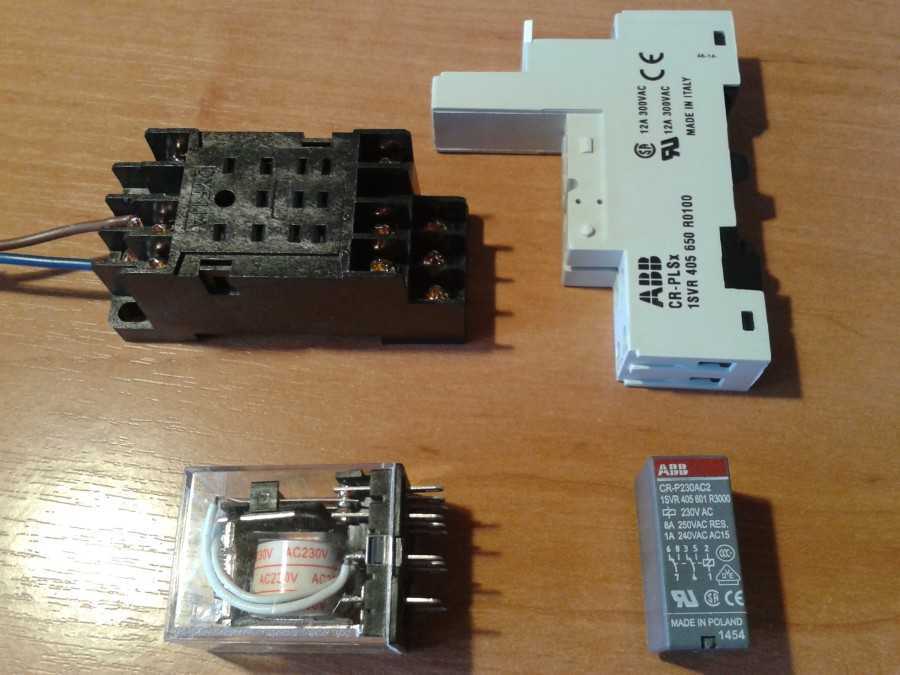

По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).

При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.

Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.

Два основных типа контакторов

Контакторы распределяются на два вида и могут быть одинарными и сдвоенными.

Одинарный контактор содержит в своей конструкции электромагнитное устройство, служащее для эффективного гашения электрической дуги. Он рекомендуется для цепей постоянного тока и тяжелых эксплуатационных условий, таких как: использование для железнодорожного оборудования, гидроэлектростанций, для индукционных печей и т. д.

Контактор должен осуществлять гашение дуги, возникающее при разрыве электрической цепи. При этом дуга не должна быть слишком короткой (быстрой), чтобы не вызвать перенапряжения в сети и недлинной, чтобы не способствовать разрушению материалов, из которых состоит контактор. Сопротивление дуги находится в прямой зависимости от числа свободных электронов, присутствующих в плазме Ферромагнитные элементы, из которых состоят дугогасящие камеры и помещенные в область дуги обязательно присутствуют в конструкции полюсов. Они должны развернуть дугу в нужном направлении, это так называемое магнитное взрывание, так они будут способствовать охлаждению среды и контактного соединения после гашения дуги. Для защиты от перегрузки контакторы совмещают с электронными или тепловыми реле перегрузки.

Рис. №2. Устройство контактора.

Катушка

Катушка контактора создает электромагнитное поле, в котором перемещается подвижная часть контактора, осуществляя замыкание электрической цепи. Питание на катушку приходит от сети постоянного и переменного тока.

Питание катушки переменным током

В случае питания от сети переменного тока его значение определяется полным сопротивлением катушки. Если магнитный зазор при включении катушки велик, индуктивность катушки имеет малое значение, полное сопротивление будет минимальным. Ток, проходящий через катушку, максимален и ограничивается величиной сопротивления. Величина тока нагрузки диктует тяговое усилие, необходимое для включения контактора.

Когда происходит замыкание магнитной цепи, ее магнитное сопротивление падает, в тоже время ее полное сопротивление многократно увеличивается, а ток снижается не менее чем в 10 раз. Ток в катушке уменьшается с повышением полного значения сопротивления, которое вызвано с уменьшением зазора в контакторе, но в тоже время его должно хватить для удержания электромагнитной катушки в закрытом состоянии.

Питание катушки постоянным током

Для сетей постоянного тока в питающую цепь катушки включают добавочное сопротивление (как правило, резистор).

В системах автоматизации используются специально разработанные контакторы с электромагнитами с невысоким энергопотреблением. Они разрешают прямое подключение оборудования, управление этими устройствами осуществляется с дискретного выхода прямым способом. Для осуществления этой функции контактор оснащен специальным электромагнитом.

Рис. №3. Схема электромагнита с низким энергопотреблением.

Дополнительная контактная система

Основная функция дополнительных контактов – самоблокировка, взаимная блокировка и блокирование контактов, а также индикация состояния контактора.

Основные модификации дополнительных контактов

Их три типа:

НО (NO) – нормально открытые контакты (разомкнутое состояние соответствует открытому контакту), закрытое состояние – соответствует подаче питающего напряжения на электромагнит.
НЗ (NC) – нормально закрытые контакты: закрытое состояние соответствует разомкнутому положению контактора, открытый контакт – подача питания на электромагнит.
Перекидные контакты НО/НЗ. Если на контактор не поступает питание, его контакты будут находиться в открытом или закрытом состоянии. После поступления напряжения их состояние переключается на противоположное.

Дополнительная контактная система оборудуется выдержкой времени, которую можно использовать после открытия или закрытия контактора. Время – регулируется.

Ошибки, допускаемые при монтаже МК

Наиболее часто встречаемые ошибки, совершаемые при подключении электрооборудования через модульные контакторы, являются следствием невнимательности или игнорирования правил эксплуатации.

Ошибка 1. Отказ от установки в силовую цепь защитных средств автоматики.

Это чревато нарушениями режима работы оборудования, которое оказывается незащищенным от аварийных режимов и сетевых изменений. Результатом может стать его выход из строя или поражение обслуживающего персонала электрическим током (в случае возникновения утечки тока на корпус).

Ошибка 2. Отсутствие на реверсивной схеме «защиты от дурака», то есть дополнительных контактов, исключающих одновременное включение двух режимов запуска.

Такой недочет может стать причиной короткого замыкания и серьезной поломки.

В заключение нужно отметить, что модульный контактор является универсальным коммутационным устройством, прекрасно подходящим для использования на производстве и в быту. Главное условие — соблюдение техники эксплуатации и правил безопасности.

Подключение УЗИП к однофазной, трехфазной сети, в щитке (схема)
Монтаж твердотельного реле (схема установки)
Установка импульсного реле (схема)
Подключение реле максимального тока
Селективность защиты электрической сети — что это такое

Устройство и принцип работы

Сокращенно модульные контакторы обозначаются КМ и МК, приборы состоят из 2 систем: контактной и дугогасительной, управляющим элементом служит электромагнит, также дополнительно имеется набор контактов.

Принцип работы модульных контакторов сводится к следующему:

Магнитное поле сети воздействует на контакты, и они замыкаются. Когда устройство включается, его катушка насыщается напряжением, магнитный якорь из металла сцепляется с сердечником, и тогда контакты открываются или закрываются, все зависит от исходного положения оборудования.

Контактная пружина обеспечивает фиксирование натяжения контактов, во время стыковки которых подвижный перекатывается на неподвижный. Пускатель оснащается дополнительными контактами, с их помощью управляется катушка и включается реверсивный ход.

Дугогасительная система – это ограничитель, срабатывающий, когда электрическая дуга резко обрывается или наблюдаются скачки напряжения.

Инструкция, как подключить модульный контактор, содержит исключительно полезные рекомендации, с которыми важно ознакомиться заранее.

Подготовка к подсоединению

Схема подключения контактора находится в прямой зависимости от оборудования, с которым ему предстоит действовать. Помимо двигателей, в этом качестве выступают всевозможные вентиляторы и насосы, компрессоры, элементы нагревательных приборов и прочие устройства. Следует учесть специфику контакторного аппарата, который, по сравнению с автоматами, не оборудован какой-либо защитой. Поэтому, при разработке сетей, задействованных для подключения оборудования, обязательно учитываются факторы, влияющие на токовые показатели и степень нагрева.

Дополнительно необходимо продумать защитные мероприятия на случай коротких замыканий и нагрузок, многократно превышающих номинал контактора. Данная проблема решается путем установки предохранителей. В эту категорию входит автоматический выключатель, а также тепловые реле, защищающие оборудование от длительных превышений токовых номиналов и перегрева.

Перед подключением нужно выяснить, какие контакты являются основными, а которые из них выполняют вспомогательную функцию. Каждая катушка включения отличается собственными номинальными токами и напряжениями, указанными в маркировке.

Отдельные особенности существуют при установке и соединении модульного аппарата, представляющего разновидность обыкновенного коммутационного прибора. Такой контактор на схеме применяется для включения и отключения на расстоянии аппаратуры, установленной в распределительных щитках, в том числе и АВВ. Отсюда следует, что при вводе в действие модульного контактора питание поступает к определенной группе автоматов, подключенных к определенным цепям. Устройства этого типа успешно функционируют со всеми видами токов.

Нереверсивное подключение электродвигателя

Сначала следует рассмотреть относительно простой вариант, когда электрический двигатель выполняет свои функции с вращением только в одном направлении. Такие решения вполне достаточны для насосных станций, компрессорных установок.

Типовая нереверсивная схема

В этом варианте подключен трехфазный источник питания 220 V последовательно через автомат и магнитный пускатель «КМ». Реле «Р» в нулевой цепи обеспечивает защиту при чрезмерном нагреве силового агрегата. Второй контакт обмотки пускателя подсоединен к одной из фаз «С» через плавкий предохранитель «FU», ограничивающий силу тока. Двумя кнопками устанавливают соответствующие режимы: «Пуск» и «Стоп».

Нереверсивный запуск

Включение автомата – подготовительный этап. Электродвигатель начинает вращение после нажатия кнопки «Пуск». Это действие подключает питание обмоток. Силой магнитной индукции якорь перемещается в нужное положение. Комбинированный контактор пускателя подает напряжение на рабочие обмотки. В этом положении шунт замыкает вспомогательную цепь, что сохраняет питание силового агрегата в рабочем режиме при отжатой кнопке.

Остановка

Для остановки нажимают «Стоп». В этом положении отключается питание катушек пускателя. Пружина перемещает якорь в исходное положение с одновременным размыканием силовых контактов.

Защита двигателя при нереверсивном пуске

При попадании в механический привод посторонних предметов ток в обмотках двигателя увеличивается. Нагрев изгибает биметаллические элементы теплового реле. На определенном уровне повышения температуры цепь нулевого провода разрывается. Контактные группы «КМ» возвращаются в исходное положение. Плавкий предохранитель выполняет свои функции при коротком замыкании между витками катушки индукции магнитного пускателя.

Где и зачем применяется

Чаще всего используют модульный контактор при управлении и коммутации отопительного насоса и других разных устройств (к примеру, в системах вентиляции). Популярными и востребованными они стали при сборке щитов в квартире и различных системах автоматики. Например, управление светом, скважинным насосом, схема автоматического включения резерва и так далее. Почему? Потому что контактор превосходно вписывается с другими модульными устройствами, при этом, не нарушая эргономику в щите. Убедиться в этом вы можете, просмотрев наглядный пример на фото:

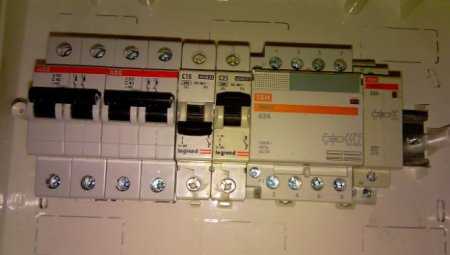

Стоит помнить, что сетевое напряжение должно быть не больше 380 Вольт при частоте 50 Гц. Но, не смотря на это, контактор может работать при высоких мощностях. Есть еще несколько плюсов данного прибора. Такие как практически полное отсутствие шума и вибрации, что довольно-таки положительно сказывается при их применении не только в домашнем щитке, но и в общественных местах (больница, квартира, школы, институты и так далее), так как другие коммутационные приспособления слишком восприимчивы к сильной вибрации.

Кстати, размер имеет значение. Ведь небольшой размер модульного контактора позволяет устанавливать его на din-рейку. В конструкции предусмотрены дугогасительные камеры для гашения дуги, которая возникает в процессе изменения нагрузки тока. Кроме того, бывают контакторы однофазные и трехфазные, что позволяет при этом подключиться к любой сети.

Более подробно узнать о модульных контакторах вы можете, просмотрев данное видео:

Схемы подключения магнитного пускателя с катушкой на 220 В

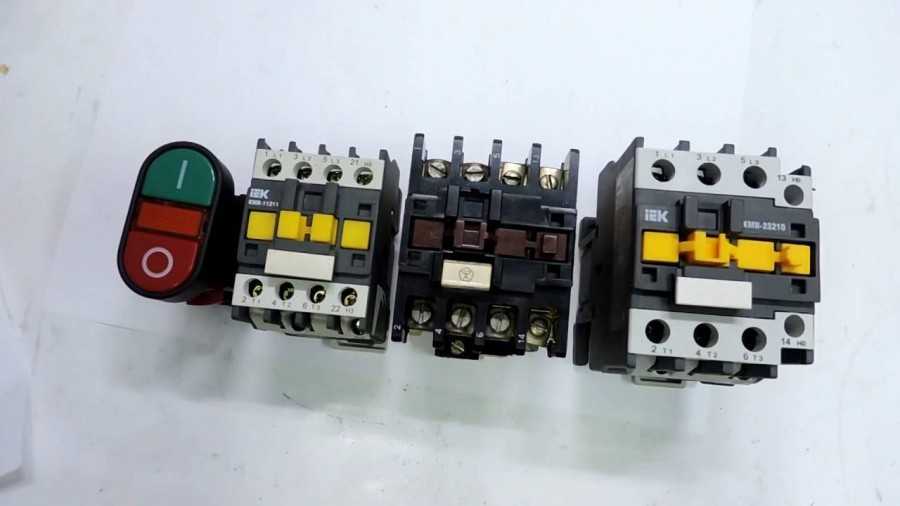

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

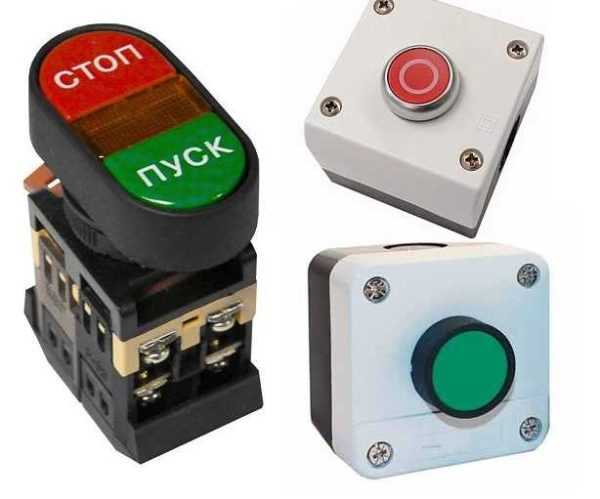

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

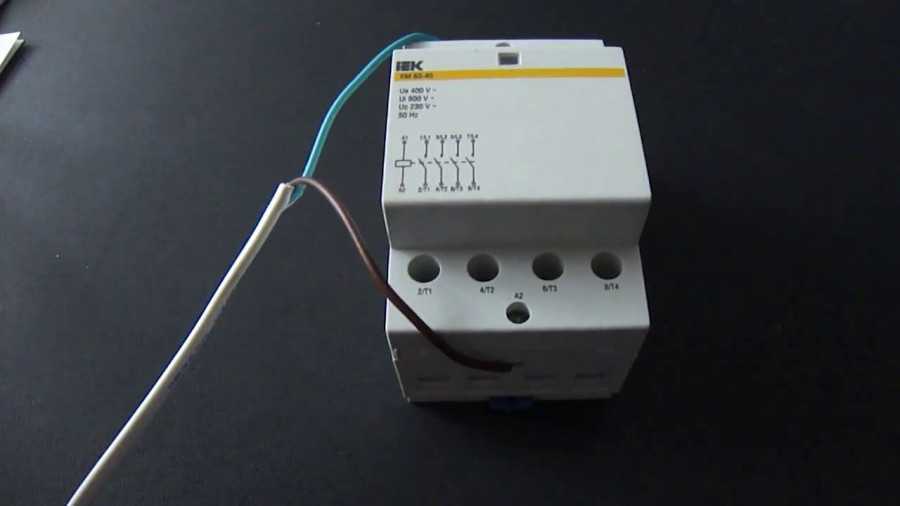

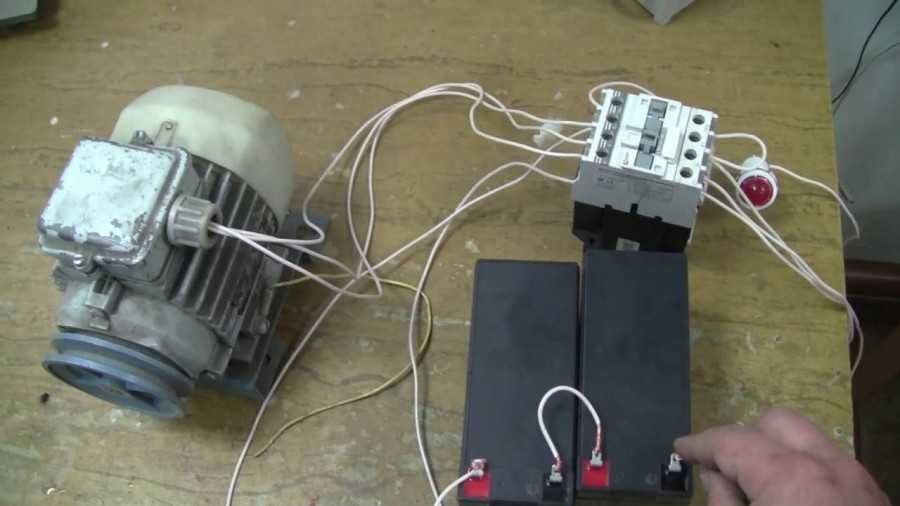

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

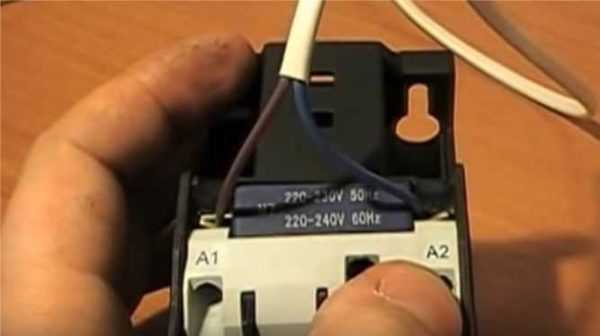

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса

И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

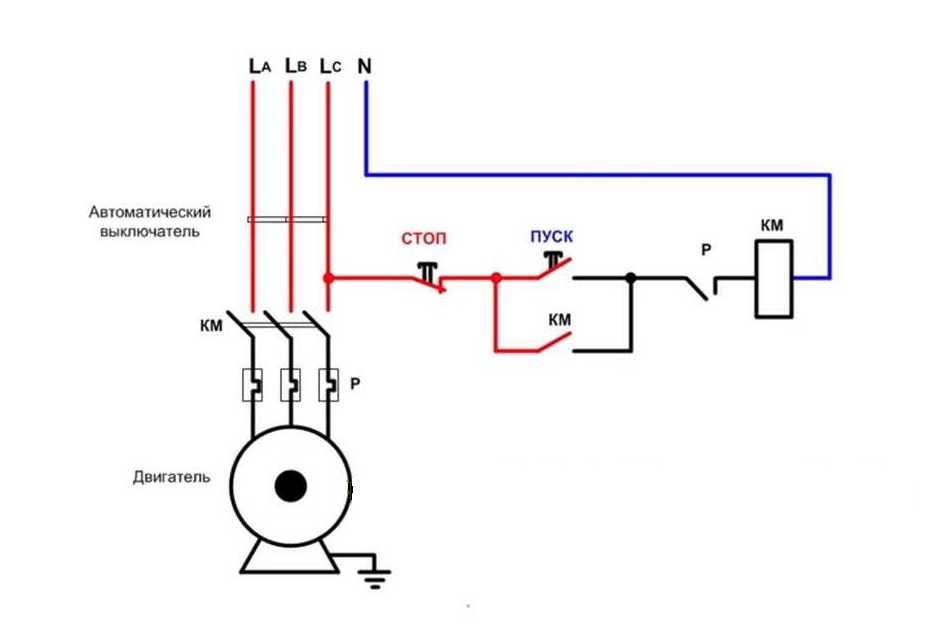

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Основные характеристики

На самом аппарате вы найдете несколько отметок, которые, в свою очередь означают номинальный ток, количество контактов и их тип. На данный момент можно выбирать среди 25 вариантов и моделей подобного устройства. При этом их масса будет отличаться

Выбирая подходящий вариант, стоит обращать внимание на все эти показатели, потому что номинальный ток контактов и номинальное напряжение должно соответствовать области применения. Для примера рекомендуем ознакомиться с характеристиками аппаратов в таблице:

Вот мы и рассмотрели принцип работы, назначение и устройство контакторов. Надеемся, предоставленная информация была для вас интересной и полезной!

Будет интересно прочитать:

Как работает магнитный пускатель
Отличие контактора от пускателя
Как сделать автоматические гаражные ворота

Электрический контактор (магнитный пускатель) – коммутационный прибор, по сути, представляющий собой реле больших размеров. Традиционно контактор используется для переключения тока, питающего электродвигатели либо иную нагрузку большой мощности. Нередко мощные электрические контакторы для электродвигателей и прочего оборудования, дополняются защитой от перегрузки по току и другим критериям. Для этого в конструкции прибора используются чувствительные биметаллические реле и блокировочные группы.

Назначение контакторов

Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.

Типы контакторов по назначению

Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную).В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.
Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.
Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.

Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.

Различные типы привода

Электромагнитный — основной вид, и самый распространенный. Принцип его работы мы подробно рассмотрели в начале статьи

Разве что можно акцентировать внимание на удерживающий механизм рабочей катушки. Большинство кнопочных (магнитных) пускателей не имеют фиксатора включающей кнопки

То есть, после того как оператор уберет палец, питание на электромагните должно пропасть. Конструкция большинства пускателей учитывает этот момент. На толкателе замыкающих пластин есть контактная группа, которая замыкает цепь соленоида. Пока работает вся электроустановка — на катушке есть питания. Стоит напряжению кратковременно пропасть (аварийная ситуация, или нажата размыкающая кнопка выключения), все цепи разрываются, и включение производится повторно. Это добавляет безопасности при работе механизма. После неконтролируемого восстановления питания, электроустановка не запустится, пока оператор на примет решение о включении.
рабочий день окончен, включатель остался замкнутым (станок не работает, про аварию все забыли);
питание на линии восстановлено, в безлюдном цеху начинают работать станки, нагревательные элементы, и прочее.

Использование контакторов исключает такие ситуации.

С электромагнитной тягой разобрались. Кроме нее, существуют иные способы привести в движение контактную группу. Пневматические устройства позволяют замыкать мощные контакты без применения электромагнитных приводов.

Принцип работы такой же, только в качестве управляющей команды выступает импульс высокого давления. Такие устройства широко применяются на железнодорожных локомотивах, или других установках, где присутствует пневматика.
