Измерение напряжения и тока мультиметром

Для чего нужно измерять силу тока

Существенное влияние на величину силы тока оказывают напряжение и сопротивление электроцепи, которые измеряются в таких единицах, как вольт (В) и Ом, соответственно. При этом повышение напряжения при неизменном сопротивлении электроцепи вызывает увеличение силы тока, а рост сопротивления цепи при неизменной величине напряжения приводит к ее уменьшению. Сила тока (I), напряжение (U) и сопротивление (R) зависят друг от друга и связаны эмпирическими формулами:

• I = U/R
• U = I*R
• R = U/I

При этом упрощенно принимают, что сила тока величиной в 1 А возникает в проводнике с сопротивлением 1 Ом, если к нему приложено напряжение в 1 В.

Измерение силы тока

Замерив СТ мультиметром, можно:

• уточнить реальную потребляемую мощность конкретного электроприбора;
• найти дефекты электроприбора, если его реальная мощность не соответствует величине, заявленной в документации;
• выяснить электрическую емкость автономных источников питания (аккумуляторных батарей и пр.);
• выявить существование утечки тока в электроцепях и в случае необходимости локализовать дефектный участок;
• проверить зарядное устройство для аккумулятора на предмет соответствия тока зарядки заданному значению и т.д.

Такие измерения проводят при помощи специальных приборов – амперметров. Их разновидностей на отечественном рынке достаточно, чтобы удовлетворить потребности всех покупателей.

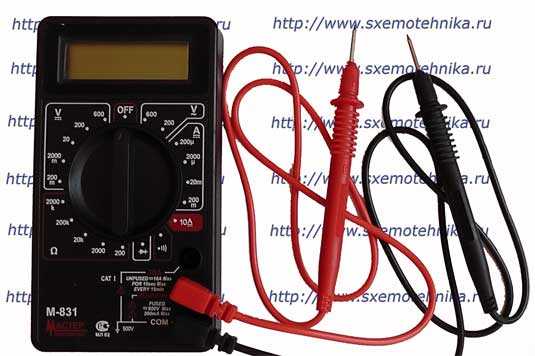

Внешнее устройство цифрового мультиметра

Внешне стандартный портативный цифровой мультиметр представляет собой компактный корпус карманного типа с дисплеем, переключателем режимов измерений, тремя гнездами для щупов и разъемом для проверки транзисторов.

В комплекте обычно присутствуют два щупа с проводами красного и черного цветов. Черный используется в качестве отрицательного и вставляется в разъем COM (Common). Красный выступает в роли положительного и может подключаться в универсальный разъем VΩmA, используемый при измерении напряжения, сопротивления и слабых токов, либо в разъем 10 А, при помощи которого измеряются токи в диапазоне от 200 мА до 10 А.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Проверка электролитических конденсаторов

Различают два основных вида конденсаторов, простые и электролитические. Простые конденсаторы можно включать в схему как угодно, а электролитические только с соблюдением полярности, иначе конденсатор выйдет из строя.

На электрических схемах конденсатор обозначается двумя параллельными линиями. При обозначении электролитического конденсатора обязательно обозначается его полярность подключения знаком «+».

Электролитические конденсаторы низко надежны, и являются самой распространенной причиной отказа электронных блоков изделий. Вздутый конденсатор в блоке питания компьютера или другого устройства, не редкая картина.

Тестером или мультиметром в режиме измерения сопротивления можно успешно проверять исправность электролитических конденсаторов, или как еще говорят, прозвонить. Конденсатор нужно выпаять из печатной платы и обязательно разрядить, чтобы не повредить прибор. Для этого нужно закоротить его выводы металлическим предметом, например пинцетом. Для проверки конденсатора переключатель на приборе нужно установить в режим измерения сопротивления в диапазоне сотен килоом или мегаом.

Далее нужно, прикоснуться щупами к выводам конденсатора. В момент касания стрелка прибора должна резко отклониться по шкале и медленно вернуться в положение бесконечного сопротивления. Скорость отклонения стрелки зависит от величины емкости конденсатора. Чем емкость конденсатора больше, тем медленнее будет возвращаться на место стрелка. Цифровой прибор (мультиметр) при прикосновении щупов к выводам конденсатора, сначала покажет маленькое сопротивление, а затем все возрастающее вплоть до сотен мегом.

Если поведение приборов отличается от выше описанного, например сопротивление конденсатора составляет ноль Ом или бесконечность, то в первом случае имеется пробой между обмотками конденсатора, а во втором, обрыв. Такой конденсатор неисправен и применению не подлежит.

Отключена ли электроэнергия?

После отключения электроэнергии на щитке проверьте пробником, что контакты и провода обесточены, прежде чем начинать что-то делать с ними. Обязательно проверяйте работоспособность пробника до и после использования на цепи, в которой точно есть напряжение.

Коснитесь одним щупом нейтрального контакта/провода, а другим — фазного: если индикатор загорелся, то цепь находится 

под напряжением. Если индикатор не светится, проверьте снова — теперь между заземляющим контактом/проводом и по очереди фазным и нейтральным. Если индикатор не загорается, можно полагать, что напряжения в цепи нет, — при условии, конечно, что вы проверили сам пробник.

Сопротивление резисторов

Сопротивлением обладают все тела, способные проводить электрический ток. Но в электрической цепи есть специальный элемент, отвечающий за создание сопротивления свободному течению тока. Он называется резистором. Такое название является производным от латинского «resisto», что означает — сопротивляюсь.

В измерении величины сопротивления нет ничего сложного. С этим справится любой мультиметр. Но в случае с аналоговым устройством возникают проблемы из-за того, что для измерения сопротивления резистора в цепи должно присутствовать напряжение. А механические тестеры, не имея батареи, работают без подачи в цепь электричества. Поэтому приходится прибегать к помощи резистивного делителя, подавая в цепь электрический ток от внешнего источника.

Недостатком большинства цифровых мультиметров является их ограниченные возможности при фиксации сопротивления резисторов. Максимальный показатель, который может измерить средний тестер, равен 2000 кОм. А это явно недостаточно для измерения рабочих параметров резисторов, которые могут выдавать сопротивление в 10 раз превышающие возможности мультиметра

Поэтому нужно обращать внимание на соответствие шкалы значению проверяемого резистора

Для этого нужно определить, каким является номинал электротехнического изделия, создающего сопротивление в цепи. Ранее этот показатель наносился на корпус резисторов в виде конкретных цифр. Это было достаточно удобно. Элементы в те времена выпускались габаритными и надпись легко можно было прочитать, даже глядя невооруженным глазом.

Сейчас размеры деталей стали микроскопическими и разместить, а тем более увидеть написанные цифры, стало невозможно. Поэтому номинал резисторов обозначается с помощью цветной маркировки — в виде четырех или пяти полосок. Смысл маркировки можно найти в специальных таблицах. Но запоминать значения полосок на корпусе элемента сопротивления совсем не обязательно. Гораздо проще воспользоваться онлайн-калькулятором.

Для определения значения имеющегося резистора, нужно выбрать из предложенных вариантов элемент с 4 или 5 кольцами и поставить соответствующую метку. Затем, кликая на каждую полоску, выбирается цвет из предложенной гаммы. Для некоторых полосок предлагается сделать выбор из 8 цветов, для других из 10, а для третьих из 12. После того, как все цвета будут проставлены, внизу слева появится номинал сопротивления.

Здесь же показывается и возможная погрешность резистора. В приведенном примере точность составляет 0.25%. Это означает, что отклонение в показаниях сопротивления может быть достаточно сильным. Для некоторых электронных устройств это недопустимо и необходимо точно знать, какое сопротивление выдает резистор. Поэтому и прибегают к помощи мультиметра.

Для осуществления замеров на шкале мультиметра нужно установить предел, примерно подходящий найденному номиналу. Черный провод тестера вставляется в гнездо «COM» или «–», а красный в «VΩmA». Буква «Ω» означает, что через это гнездо замеряется сопротивление.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника. Иногда приходится перекусывать провод кусачками или пассатижами. При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Неполадки в АЦП

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.

Техника безопасности

• Обязательно стоит прочитать инструкцию к прибору.
• Нужно избегать прикосновений пальцами к деталям. Человеческое тело обладает собственным сопротивлением, которое может испортить точность измерения.
• Мерить нужно в непроводящих тока перчатках. Если таковых нет, подходят плотные прорезиненные модели.
• Если в месте замера повышенная влажность, не стоит его проводить.
• Когда ведется измерение, нельзя переключать режимы.
• В случае механического повреждения или при деформации оплетки проводов и щупов, использовать прибор нельзя.

Мультиметр, доступный и простой прибор для бытового использования. Он позволяет точно проводить замеры параметров. Это способствует безопасной и удобной работе с электросетью, а также обеспечивает исправность бытовой техники.

{SOURCE}

Измерение величины напряжения

Высокое напряжение опасно для жизни, хотя более опасен ток, но они одно без другого не протекают. В общем, перед тем, как измерить напряжение мультиметром, необходимо понять с какой типом U мы имеем дело и каков порядок его величины. Большинство мультиметров позволяет произвести замер как постоянного, так и переменного напряжения величиной до 1000В. На моем приборе можно измерить до 1000В постоянки и до 700В переменки. Для измерения подключаем концы в разьемы “общий” и “вольты”. Затем выставляем на вращающемся колесе тип напряжения и его величину. Например, чтобы измерить напряжение в розетке, надо выставить переменное 700 вольт. Для батарейки будет достаточно постоянного 20В для кроны или 2В для пальчиковой. Так как напряжение мы меряем параллельно цепи, то, выставив значения на приборе, дотрагиваемся щупами до выводов батарейки или засовываем их в отверстия розетки. На экране отобразится величина напряжения в вольтах. Если она гораздо меньше выставленного предела, то можно его уменьшить для более точного измерения. При измерении необходимо держаться за изолированные части измерительных проводов и следить за их состоянием, чтобы не было перегибов и разрывов.

Разновидности прибора

Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.

Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.

С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.

Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале. Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных. К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.

Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.

Практика. Как пользоваться мультиметром

Если вы задались вопросом «Как пользоваться мультиметром? », то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике .

Итак, что такое мультиметр?

Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые . Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831 .

Отличие цифрового тестера от стрелочного

Стрелочные тестеры гораздо менее удобны, поэтому цифровые приборы их практически вытеснили, за исключением областей, где надо отслеживать динамику изменения измеряемых параметров (особенно, для быстроизменяющихся процессов). Основная их проблема – меньшая точность считывания показаний. Она зависит от угла, под которым пользователь смотрит на шкалу, от его глазомера и т.д.

При этом не надо поддаваться иллюзии высокой точности цифровых приборов. Их погрешность в любом случае не меньше плюс-минус одного значения последнего разряда, а по факту еще больше. Но удобство считывания у таких приборов намного выше. К тому же цифровые измерители сразу выдают результат в готовом виде, а у стрелочных измерителей полученный итог еще надо умножить на выбранный множитель, что повышает вероятность ошибки.

Видео-инструкция по эксплуатации стрелочного (аналогово) тестера.

Общие сведения о сопротивлении

В науке понятие сопротивление обозначает физическую величину характеризующую способность проводника препятствовать прохождению электрического сигнала, протекающего в нём.

Сопротивление в цепи переменного тока называется импеданс, а в электромагнитном поле — волновым. Существует и элемент электрической сети — резистор, который часто называется сопротивлением. Единицей измерения физической величины является Ом. На схемах и в литературе обозначение сопротивления выполняется латинской буквой R.

Наиболее востребованной является проверка сопротивления мультиметром именно резистора или переходов полупроводниковых приборов, в то время как для измерения волнового параметра кабеля используются специальные приборы, например, осциллограф или LC-метр.

https://youtube.com/watch?v=mL7XNOpDoRI

Значение импеданса резистора указывается на его корпусе способом нанесения цифр или полосок. Фактическое сопротивление резистора, даже исправного, может отличаться от номинального на значение допускаемого отклонения. Вся проверка сводится к измерению тестером величины сопротивления и сравнения результата с заявленным.

При проверке электрических объектов особое значение имеет измерение сопротивления изоляции проводов. Обычно показания снимаются относительно фазового проводника и поверхности его изоляции. Применяемый для этого измерительный прибор называется мегомметр.

Процесс проверки сопротивлений резисторов

Проверку начинают с замера номинала резистора. После прикосновения щупами к выводам, на дисплее должен отобразиться номинал элемента. Нужно учесть, что фактический номинал может отличаться от того, который показывает мультиметр. Это происходит из-за того, что погрешность показания прибора составляет 0.5 Ом

Следует принять во внимание, что в мультиметре присутствует еще и внутреннее сопротивление. Это ведет к невозможности измерения параметров сопротивления у резисторов с небольшим номиналом

Важно знать, что:

1. Конструкция элементов сопротивления представляет собой керамическое основание и обмотку из высокоомной жилы. Если во время замеров мультиметр покажет значения, близкие к нулю, это, скорее всего, означает, что резистор вышел из строя. Вероятно, в нем произошло замыкание ближайших витков. Если же тестер покажет чрезмерное сопротивление, стремящееся к бесконечности, значит проблема в перегоревшей нити.
2. Иногда можно заметить, что корпус резистора темнеет. Некоторые думают, что это свидетельствует о неисправности устройства, но так бывает далеко не всегда. При работе в сети, резистор, оказывая сопротивление электронам, нагревается. Это приводит к потемнению краски и не более того.
3. При анализе полученных результатов замеров сопротивления нужно учитывать, что даже резисторы одного производителя, с одинаковым номиналом, могут показывать результаты, отличающиеся друг от друга на 10–15%. Это необходимо знать и учитывать, монтируя схему. В принципе, ничего страшного не произойдет, если вместо элементов с номиналом 80 Ом поставить резисторы, показавшие сопротивление в 90 Ом. Главное, включать в плечи резистивного делителя равные по номиналу сопротивления.

Так как измерить номинал небольших сопротивлений невозможно, их узнают косвенным способом. Для этого переключатель режимов мультиметра необходимо перевести на измерение показателей напряжения.

Сразу стоит сказать, что с помощью измерения напряжения в цепи с двумя резисторами, номинал одного из которых известен, можно узнать номинал второго сопротивления. Именно такая схема сборки, представленная на рисунке и называется резистивным делителем.

Зная, что эталонный резистор имеет определенный номинал, например, 2.5 Ом, необходимо узнать номинал «подопытного» сопротивления. Примем за данность, что допуск резисторов не превышает 0.5% — это обеспечит максимум точности в работе. Для проведения опыта берется напряжение, равное 12 В. Это не случайно. С таким током работать безопасно, в отличие от напряжения в 220 В, и, кроме того, это напряжение выдают большинство блоков питания. На точность же показания это практически не влияет. Хотя известно, что чем больше напряжение, тем точнее полученный результат.

Подключив красный и черный щупы мультиметра так, как это указано на схеме резистивного делителя, производятся замеры разности потенциалов у подопытного резистора. Зная эти цифры, вычисляется номинал сопротивления. Для этого используется пропорция:

Где U — это измеренное значение напряжения, а Rэт — номинал эталонного сопротивления. Возьмем, в качестве примера, полученное напряжение 4.8 вольт и подставляем все известные значения в пропорцию. Заранее было оговорено, что эталонный резистор имеет номинал 2.5 Ом. Следовательно, пропорция будет иметь следующий вид:

Отсюда находим значение искомого номинала. Он будет равен 2.5 Ом. То есть плечи резистивного делителя оказались равными, как это и должно быть в идеале.

Как видно, с помощью вольтметра тестера получилось максимально точно определить номинал небольшого значения сопротивления. Сделать это с помощью шкалы сопротивления мультиметра было бы невозможно, так как показатель был бы 2 или 3. А в электронных схемах требуется значительно большая точность. Иногда до сотых долей Ом. И определение разности потенциалов вполне подходит для нужных расчетов.

Важный момент: для замера сопротивления в такой схеме, нужно обязательно обеспечить заземление контура.

Главное, что обеспечивает такой метод — это возможность удостовериться, что резистор подходит или нет, для включения в ту или иную схему. С помощью такого точного способа можно измерить и самые малые значения сопротивления. Например, сопротивление, оказываемое бухтой медного провода.

Особенности конструкции

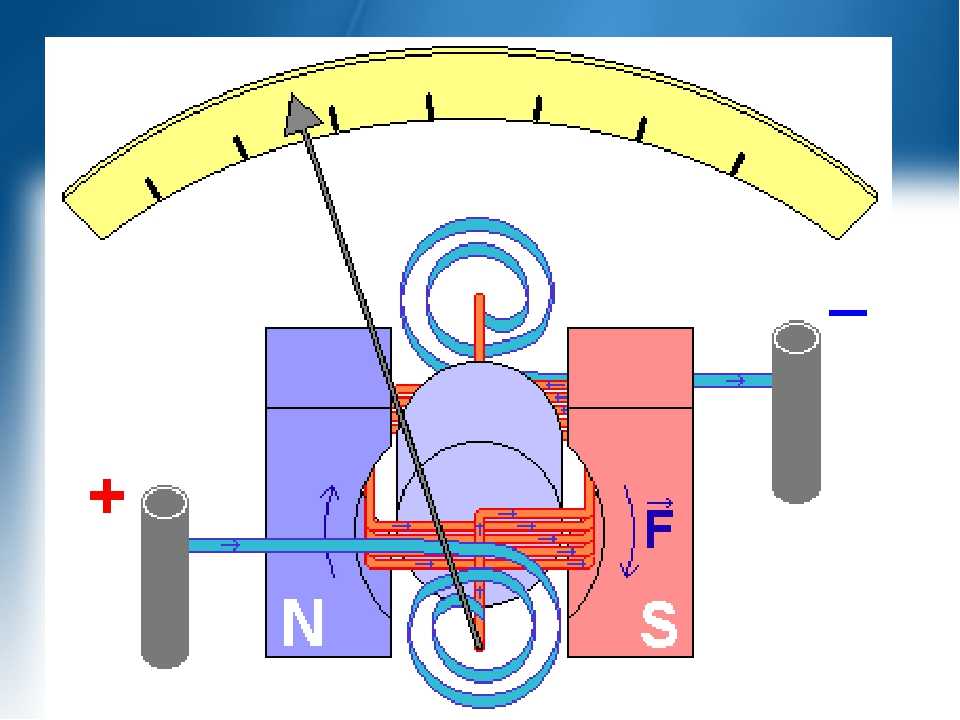

Главный элемент стрелочного мультиметра – это магнитоэлектрический измерительный механизм в микроамперметре. От его чувствительности зависят основные характеристики мультиметра.

Конструктивно он представляет собой два постоянных магнита с полюсными наконечниками. Между наконечниками с одинаковыми полюсами имеется цилиндрический зазор, в котором расположен стальной сердечник.

Фактически он плавает в магнитном поле, не касаясь ни одного магнита. В этом зазоре помещается алюминиевый каркас охватывающий сердечник по длине.

Очень тонкой проволокой наматывается обмотка на каркас. Она крепится к оси, которая соединяется растяжками или спиральными пружинками со стрелкой. Измеряемый стрелочным тестером ток подводится к катушке через них.

При прохождении тока по обмотке все витки ее будут испытывать действие электромагнитной силы. Общее воздействие всех сил создаст вращающий момент, который повернет катушку и вместе с ней стрелку. У постоянного магнита его индукция поля тоже постоянна, а число витков обмотки, ее размер и воздушный зазор для конкретного механизма известны.

Поэтому вращающий момент (сила отклонения) стрелки будет зависеть только от силы тока протекающего через катушку. Угол отклонения стрелки мультиметра будет зависеть от жесткости спиральных пружинок.

Вращающий момент должен уравновеситься встречным моментом спиральных пружинок, при этом стрелка замрет. Угол отклонения будет зависеть от силы тока. Поэтому стрелочные тестеры с магнитоэлектрическим механизмом имеют линейную шкалу.

Ошибка №3 – Измерение без отключения из розетки

Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).

То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют

Однако здесь есть один подвох

Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе

Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один. Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.

И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!

Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.

Измерение электрических параметров

Для каждого вида измерений существует отдельный алгоритм

Важно знать, как пользоваться тестером, то есть понимать, в какое положение установить переключатель, к каким гнёздам подключить щупы, как включать прибор в электрическую цепь

Схема подключения тестера при измерении тока, напряжения и сопротивления

Определение силы тока

Значение нельзя измерить на источнике, так как она свойственна участку цепи или определённому потребителю электричества. Поэтому мультиметр включают в цепь последовательно. Грубо говоря, измерительным прибором заменяют часть проводника в замкнутой системе источник-потребитель.

При измерении силы тока мультиметр необходимо включать в цепь последовательно

Из закона Ома мы помним, что силу тока можно получить, разделив напряжение источника на сопротивление потребителя. Поэтому если по какой-то причине Вы не можете измерить один параметр, то его можно легко вычислить, зная два других.

Измерение напряжения

Напряжение измеряют либо на источнике тока, либо на потребителе. В первом случае достаточно соединить положительный щуп мультиметра с «плюсом» питания («фазой»), а отрицательный щуп – с «минусом» («нулём»). Мультиметр примет на себя роль потребителя и отобразит фактическое напряжение.

Чтобы не перепутать полярность щуп чёрного цвета подключаем к гнезду COM и минусы источника, а щуп красного цвета к разъёму VΩmA и плюсу

Во втором случае цепь не размыкают, а прибор подключают к потребителю параллельно

Для аналоговых мультиметров важно соблюдать полярность, цифровой в случае ошибки просто покажет отрицательное напряжение (например, -1,5 V). И, конечно, не забывайте, что напряжение – это произведение сопротивления и силы тока

Как измерить сопротивление мультиметром

Сопротивление проводника, потребителя или электронного компонента измеряется при отключенном питании. В противном случае велик риск поломки прибора, а результат измерения будет некорректным.

Если известно значение измеряемого сопротивления, то предел измерения выбирается больше значения, но как можно ближе к нему

Для определения величины параметра достаточно просто соединить щупы с противоположными контактами элемента — полярность не имеет значения

Обратите внимание на широкий разброс единиц измерения – используются омы, килоомы, мегаомы. Если установить переключатель в режим «2 МОм» и попробовать измерить 10-омный резистор, на шкале мультиметра отобразится «0». Напоминаем, что сопротивление можно получить, разделив напряжение на силу тока

Напоминаем, что сопротивление можно получить, разделив напряжение на силу тока.

Почему мой мультиметр показывает неправильное напряжение над большим резистором?

Мне сложно ответить на один конкретный вопрос о нашем эксперименте. В нашем эксперименте R1 и R2 были установлены на 1Meg каждый, а затем на 10k . Я понимаю необходимость R1 и R2 немного. Без R1 и R2 распределение напряжения не будет точно равным 50-50 для обоих D1 и D2, потому что два диода полностью не идентичны. D1 и D2 будут иметь одинаковые токи утечки (без R1 и R2), так как они просто последовательно. Однако они, вероятно, будут иметь неидентичные кривые IV, поэтому этот конкретный ток утечки приведет к V @ D1 /= V @ D2.

Вопрос, который у меня затруднен, заключается в том, почему V @ R1 + V @ R2 /= 10v, когда R1 = R2 = 1Meg? . С другой стороны, эти два напряжения складываются (до 10v) когда R1 = R2 = 10k . Я включил сопротивление источника 60 Ом на диаграмму для полноты. Однако, как я вижу, оба D1 и D2 имеют обратную смещенность и, следовательно, они предлагают очень большое (обратное сопротивление), которое должно быть намного больше, чем 60 Ом. Даже с параллельной комбинацией обратного сопротивления 1Meg и D1 он должен быть намного больше, чем 60 Ом. Я пробовал думать об ответе в терминах RD1reverse //R1 = Req1 и RD2reverse //R2 = Req2. Req1 + Req2 (серия) должен по-прежнему быть намного больше, чем 60 Ом, и я думал, что 10v все равно будет отображаться в узле катода D1. Однако в нашем эксперименте V @ R1 + V @ R1 19 голосов | спросил user139731 20 февраля 2017, 17:27:58

Визуально обнаруживаемые дефекты (заводской брак)

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.. Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов

Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

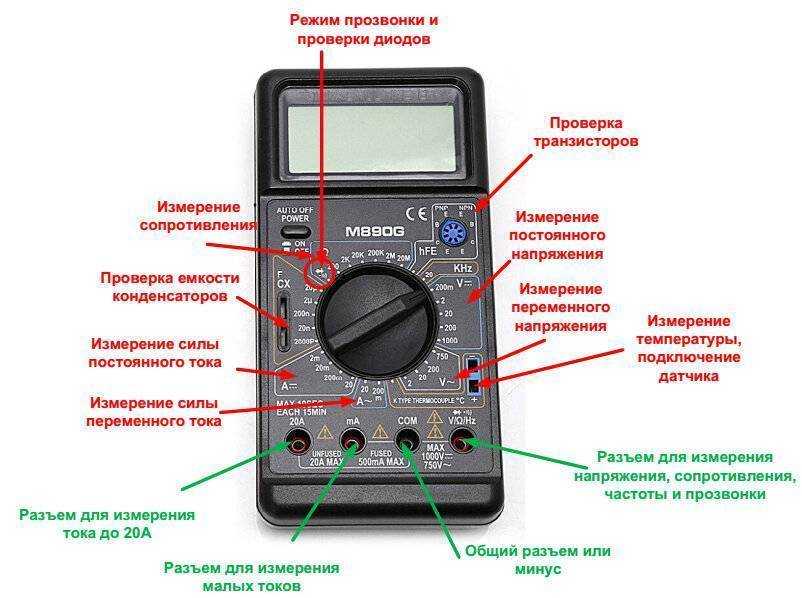

Устройство мультиметра

Мультиметр представляет собой прибор для измерения сопротивления, напряжения, тока, возможно, ёмкости. С помощью него можно проверить различные электронные компоненты: резисторы, диоды, транзисторы, конденсаторы, а также измерить значения электрического тока и напряжения, установить целостность электрических проводов.

Практически любой мультиметр состоит из следующих составных частей:

• В верхней части устройства располагается жидкокристаллический экран, на котором будут отображаться результаты измерений. Существуют и стрелочные приборы, но они в настоящее время встречаются редко.
• В центральной части мультиметра располагается поворотный переключатель, с помощью которого устанавливается вид измерения и его диапазон.
• В нижней части гнёзда, в которые вставляются шнуры с острыми наконечниками (для прокалывания изоляции), идущие в комплекте с прибором.

Питание цифрового прибора с жидкокристаллическим экраном осуществляется от батарейки (крона) напряжением 9 В, или аккумулятора того же номинала. Следует следить за значком батарейки на экране дисплея. Если он замигал, батарейку надо менять, иначе показания прибора будут недостоверны. Принцип действия такого мультиметра основан на сравнении измеряемых величин с эталонными, и вычисления истинного значения. Для аналоговых стрелочных приборов питание не нужно, они работают по другому принципу.

Конечно, цифровые мультиметры удобнее, но у стрелочных есть одно неоспоримое преимущество, они работают в условиях сильных электромагнитных полей, где цифровые приборы бессильны.
