Устройство и ремонт мультиметров серии м-830

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

https://youtube.com/watch?v=RKR1Ik7IcbM%3F

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Как пользоваться мультиметром для измерения тока

Измерение силы тока может потребоваться в следующих случаях:

• уточнение потребляемой мощности бытового прибора;
• оценка нагрузки, подключаемой к сети;
• поиск дефекта техники;

• проверка уровня заряда на аккумуляторе или батарейке;
• поиск утечки тока.

Работа мультиметром в режиме амперметра – одна из самых сложных и опасных. Сложность заключается в поиске разрыва. Если в цепи есть клемма или другой разборных механизм, проблем не возникнет. Но если требуется измерение бытового электроприбора, придется либо перерезать провод, либо придумывать приспособление для проведения измерений. Также в режиме амперметра при изменении верхнего предела придется переставлять красный щуп в другое отверстие.

Мультиметр, измеряющий силу тока, должен включаться в разрыв цепи. Подобное подключение называют последовательным. Ток проходит через тестер, и на экране высвечивается полученное значение.

Перед измерением важно правильно установить диапазон измерений на мультиметре. Неправильно выбранный верхний предел может привести к поломке прибора

Если нет сведений о возможной силе тока, советуется ставить наибольший предел. Для тестеров DT 830 красный щуп нужно поставить в гнездо 10 Ампер. Рукоятка переключателя также должна стоять у отметки 10 Ампер. В некоторых случаях показания могут быть ниже 0,2 А – это значит, что предел выставлен слишком высоким. При завышении предела красный щуп можно поместить в среднее гнездо. Затем регулировка производится ручкой переключателя. Снижается предел поразрядно.

Так как мультиметр в режиме амперметра включается в цепь и становится ее частью, нужно соблюдать технику безопасности при работе с электросетью. Даже небольшие токи могут привести к необратимым последствиям для человека.

Замер силы тока нужно проводить максимально быстро. В ином случае тестер может перегореть. Об этом информирует пометка на самом мультиметре. Так же записано рекомендуемое время измерение, промежуток между замерами и наличие предохранителя.

Важно! В розетке нельзя измерять силу тока. Там имеется только напряжение между нулевым и фазовым контактом

При включении щупов в розетку произойдет короткое замыкание.

К бытовым приборам мультиметр подключается нечасто. Обычно его включают для проверки правильности организации домашней сети и проверки реальной мощности техники. Мультитестер в таком случае включается в точку разрыва цепи – на нулевой или фазный провод кабеля питания устройства. После того, как схема собрана, кабель нужно включить в сеть и задействовать бытовой прибор. Спустя несколько секунд на экране появится сила тока в амперах. Проблема в подключении к бытовому устройству заключается в создании точки разрыва. Разрезать провод – не лучший вариант. Можно создать специальное приспособление, позволяющее провести измерение, но это усложняет процесс.

Правила выставления режимов

Чтобы измерить показатель, необходимо настроить прибор – выставить диапазон, в котором предположительно находятся измеряемые параметры. Если это аппарат с ручным управлением, диапазон определяют сами. Для этого достаточно оценить напряжение источника питания, который используется для обслуживания схемы. Например, если система питается от батарейки на 9В, нет смысл ставить диапазон в 200В, так как он даст большую погрешность при измерении. Но также нельзя выставлять 2В., так как он попросту не сможет измерить показатели, если они выше. Устанавливают диапазон до 20В.

Автоматический мультиметр определяет диапазон самостоятельно и выдает на экран готовые данные.

Теория. Что можно и что будем мерить

Итак, прежде чем рассказать, как правильно пользоваться мультиметром, остановимся на том, что можно измерить этим прибором.

Обычный, стандартный мультиметр позволяет измерить:

• Постоянное напряжение до 1000 В;
• Переменное напряжение до 750 В;
• Постоянный ток до 10 А;
• Сопротивление до 2 Мом;

Радиоэлектронные величины: частоту, емкость, коэффициент передачи тока базы биполярного транзистора, падение напряжения на p-n переходе и др.

Последний пункт мы рассматривать не будем, поскольку это область узкой специализации, да и уровень подготовки тех, кто этим пользуется, отличается от уровня домашнего мастера.

Итак, остановимся на вопросах измерения напряжения, тока и сопротивления – этого вполне достаточно в повседневных работах в домашних условиях.

Прежде всего, определим, как обозначаются в электротехники нужные нам величины и в чем они измеряются.

Напряжение, обозначают латинской буквой «U». Оно измеряется в вольтах. Различают переменное и постоянное напряжение. Разница здесь имеет ключевое значение.

Не вдаваясь в подробности, заметим: постоянное напряжение имеет полярность – плюс и минус, обычно это аккумуляторы, батарейки, источники питания некоторой аппаратуры.

Переменное напряжение – это напряжение сети 220 В. У переменного напряжения нет полярности, можно сказать только то, что один провод является ноль, а второй фаза.

Ток. Обозначают латинской буквой «I», измеряется в Амперах. Ток – это количественная характеристика. В электронике оперируют величинами в долях ампера-миллиамперы, микроамперы. Домашнему мастеру это вряд-ли пригодится, а потому не будем заострять на этом внимания.

Сопротивление. Обозначается латинской «R», измеряется в омах, киллоомах и мегаомах. Сопротивление показывает свойства электрического проводника.

Для обозначения постоянного и переменного тока и напряжения принято обозначать:

• Переменное волнистой линией;
• Постоянное – прямой.

С прибором всегда имеется инструкция использования мультиметра, а потому рекомендуем перед тем, как начинать его практически применять, внимательно изучить ее.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

• Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 V (V─ 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об/мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла. Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 V, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
• Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А─ 10). Выключив все электроприборы снять одну клемму с аккумулятора. Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.
• Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, тестер покажет напряжение меньше напряжения в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
• Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце измерять его. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
• Проверить работоспособность диода в мосту генератора можно, включив тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении. Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же должно приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
• Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Точность работы мультиметра

В зависимости от сложности, устройство может иметь от 2,5 (самые простые) до 8,5 (прецизионные) разряда отображения чисел. Наиболее распространены приборы с 3,5 разряда. Разрядность указывает, что прибор может отражать количество разрядов от 0 до 9 полностью или частично. Например, для 3,5 разряда возможны измерения в пределах 0,000…1,999. Если величина выходит за указанные пределы, требуется ручное или автоматическое переключение на другой диапазон.

Точность работы не зависит напрямую от разрядности, хотя связь есть. Так, у приборов с 2,5 разряда погрешность измерения около 10%, у приборов с 4,5 – до 0,1%. При разрядности выше 5 точность оговаривается отдельно для каждого вида измерений и может доходить до 0,01%.

У стационарных приборов точность обычно выше, чем у портативных.

Измеряем силу тока

Чтобы работать с прибором, следует понимать, как измерить силу тока мультиметром. Ее можно определить, подключая устройство последовательно, с нагрузкой. Существует подробная инструкция для пользователей прибора, с которой надо ознакомиться до начала работ.

Постоянный ток

Если речь идет о замере силы тока в цепи электродвигателя: компрессора, кондиционера, холодильника, следует помнить, что их пусковой ток может в несколько раз превышать номинальный. Подключение мультиметров в цепь питания такого устройства может вывести прибор из строя.

ВАЖНО: Клемма 10а используется только для силы тока более 200А. Нельзя оставлять провод щупа в клемме 110а

Переменный ток

Для определения значений переменного ампеража необходимо выбрать предел измерения. Работая с бюджетными приборами, учитывайте погрешность при измерении силы тока и сопротивления. При появлении на экране символа разряженной батареи сразу же замените ее – во избежание искажения показаний.

Применяем мультиметр на практике

Измеряем переменное напряжение

Произведем замер напряжения в розетке. Для этого переводим переключатель на шкалу измерения переменного напряжения и ставим на отметку 600 Вольт.

Далее, аккуратно вставляем щупы в розетку и смотри показания. Для этого действия, нет специальной последовательности, вы можете вставить красный щуп слева, а черный справа и наоборот.

Вы спросите, почему на 600 Вольт, если в розетке всего 220 Вольт? Это делается для точности измерения, например мы предполагаем, что в розетке 220 Вольт, но на самом деле ваша управляющая компания или энергокомпания поставляющая электричество в ваш дом, не справляется и не может выдать вам стабильные 220 Вольт.

При замере на 600 вольт, дисплей покажет значение меньше 200 Вольт. Если такое случилось, то следует перевести переключатель на 200 Вольт и тогда прибор покажет более точные данные.

Как можете заметить на фото ниже, мои поставщики электроэнергии отлично справляются со своими обязанностями.

Измеряем постоянное напряжение

Измерим напряжение которое выдает аккумулятор. Для этого выставляем переключатель в такое положение (см. рисунок ниже):

Далее, подсоединяем красный провод к плюсу батареи, а черный к минусу и снимаем показания. Можно воспользоваться кнопкой HOLD, чтобы зафиксировать полученный результат.

Получилось значение 0.12 — это говорит нам, что напряжение аккумулятора меньше, чем мы выставили на шкале мультиметра. Без колебаний переводим переключатель на значение ниже и получаем правильные и четкие показания.

Прозвонка на короткое замыкание

Давайте определим целостность удлинителя.

Переключатель ставим в положение прозвонки, вот так:

Прикасаемся красным щупом к одному из контактов вилки, а черный втыкаем в розетку удлинителя.

Если раздается звуковой сигнал, то это говорит нам, что жила удлинителя, начинающаяся от контакта вилки до разъема розетки — целая.

Далее, таким же образом проверяем второй контакт вилки и отверстие розетки.

Допустим вы проверили одну жилу и раздался звуковой сигнал, а при проверке второй жилы, звукового сигнала нет. Это значит, что во второй жиле обрыв и такой удлинитель не будет работать.

С помощью этой функции мультиметра можно прозвонить любой удлинитель, провод, кабель, с любым количеством жил. Перед использованием прозвонки, убедитесь в отсутствии напряжения на проводе!

Измерение сопротивления

Переводим переключатель на шкалу для измерения сопротивления.

Выбираем необходимую установку на шкале сопротивления.

1. 200 = 200 Ом.
2. Проверка диодов.
3. 20к = 20 КилоОм.
4. 200к = 200 КилоОм.
5. 2M = 2 миллиона Ом или 2 МегаОма.

Перед измерением сопротивления убедитесь в отсутствии напряжения!

Тест диода

Устанавливаем в соответствующее положение (положение 2 см. рисунок выше) стрелку переключателя и замыкаем красный щуп на аноде (+), а черный щуп на катоде диода (-). Дисплей прибора покажет значение сопротивления. Далее, меняем щупы местами — прибор должен выдать единицу на экране. Если в обоих случаях мультиметр выдаёт цифру 1, то этот диод сгорел. Значении меньше единицы — диод пробит.

Популярные модели мультиметров

Условно все производимые устройства этого типа можно разделить на группы по:

1. применение – домашнее, «и при необходимости», относительно постоянное для ремонта и проверки электрооборудования и сетей, профессиональное;
2. виду – портативный и стационарный. Последние, как правило, профессиональные или полупрофессиональные;
3. объем задач – только самые простые измерения, расширенный функционал без специальных настроек, расширенные функции с возможностью настройки;
4. точность измерения – достаточна для домашних задач или профессионального использования;
5. цена. Стоимость устройств колеблется от сотен рублей до тысяч, в зависимости от возможностей, качества и популярности производителя.

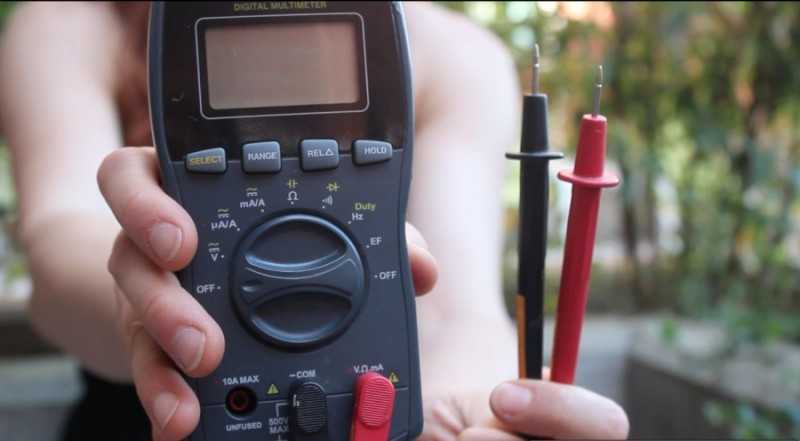

Устройство мультиметра

Внутри корпуса помещены блок питания, плата, дисплей или шкала со стрелкой. У аналогового измерителя в корпус вмещен экран со стрелкой и разноцветной шкалой.

В центре лицевой стороны корпуса находится регулятор, с помощью которого устанавливаются виды замеров, их диапазоны

Работает он от батареек, поэтому важно не забывать после использования прибора, выставлять переключатель в положение «OFF».

Рассмотрим имеющиеся обозначения на корпусе мультиметра.

В корпусе, как правило, внизу справа, размещены три гнезда-разъема, к которым подключаются вышеуказанные проводники.

• Для измерений переменного тока до 10 ампер служит самый верхний разъем, обозначаемый 10ADC.
• Следующим размещен разъем VmA. В данные гнезда подключается только красный провод.
• Самый нижний разъем – СОМ. К нему подключают черный (минус) провод.

Цифровой тестер оповестит, если была ошибка при подключении: на экране появится знак «-». Полярность необходимо соблюдать при замерах в цепях постоянного тока.

Большинство мультиметров оснащены гнездом, предназначенным специально для проверки параметров транзисторов.

Лицевая сторона корпуса поделена на сектора. Каждый предназначен для определенного вида измерений.

Далее, согласно инструкции по использованию мультиметра, проверяем исправность тестера.

• Подключаем красный провод к разъему «VmA», черный проводник – к разъему «СОМ».
• Переключатель ставим в сектор измерения сопротивления.
• Замыкаем концы щупов.
• На дисплее должны появиться нули. Аппарат исправен и готов к работе.

Если щупы разомкнуть, на экране возникнет цифра «1» с показателем значения сопротивления, на котором находится регулятор.

Параметры измерения и их обозначение

Раздел для измерения напряжения обозначается буквой V, от слова вольтаж, режим измерений тока – буквой А или ампераж. Сектор измерения сопротивления именуется греческой буквой W.

Напротив букв А и W указывается вид измеряемого тока. Так, переменный обозначают волнистой линией, а постоянный – прямой.

Иногда для переключения между переменным и постоянным током используется кнопка select, а на основном переключателе они совмещены.

Выбрав режим измерений, нужно установить предельное и максимальное значение. Для электрика не лишним будет знать, как пользоваться тестером напряжения.

Правила безопасности

Основные правила, которые необходимо соблюдать при работе с мультиметром:

• лучшим методом будет использование так называемых крокодилов, которые упростят работу. Они сделают контакт прочнее и не занимают руки во время работы;
• перед прозвонкой цепи ее нужно отключить от сети. Необходимо убрать из цепи даже простые батарейки, а если есть конденсаторы, то их нужно замкнуть, таким образом разрядив. Если пропустить этот нюанс, то прибор испортится;
• в процессе проверки длинного провода запрещено касаться руками к оголенным местам, так как показатели могут дать погрешность.

Токоизмерительные клещи В заключении необходимо отметить, пользоваться мультиметром достаточно просто. Необходимо соблюдать все правила безопасности и указания. Это устройство рекомендуется иметь в каждом доме и время от времени определять есть ли наличие короткого замыкания или неисправностей.

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

1. Силу тока (переменного).
2. Напряжения участка цепи.
3. Индуктивность катушки.
4. Емкость конденсатора.
5. Сопротивление проводника.
6. Частоту колебаний.
7. Параметры постоянного тока.
8. Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

1. С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
2. Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
3. Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
4. Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
5. Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
6. Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

Точность работы мультиметра

Для любого мультиметра в инструкции описаны характеристики, где сказано, насколько результат замера может отличаться от действительной величины. Имеет значение разрядность индикатора. У самых простых устройств она равна 2,5. Для прецезионных эта характеристика выше, и равна 8,5. Под разрядностью стоит понимать способность отображать результат от 0 до 9 в полном объеме.

На примере это выглядит следующим образом. Если разряд равен 3,9, тестер способен позволяет выводить данные от 0,000 до 1,999 включительно без переключения режима. В противном случае требуется дополнительная несложная настройка.

Но это что касается удобства пользования. Точность работы мультиметра зависит от разряда лишь косвенно. Однако связь очевидна. Если взять прибор с разрядностью 2,5, отклонения возможны в пределах 10% в сторону увеличения или уменьшения.

Для профессиональной работы электронщики покупают тестеры с разрядом 4,5. Тогда максимальная погрешность всего 0,1%. Более дорогие приборы позволяют замерять параметры цепи и электродеталей с отклонением в 0,01% от показаний, выведенных на индикатор (экран, монитор). Портативные приспособления имеют меньший класс точности, чем стационарные, непереносные.

Разрядность, разрешение, погрешность

Разрядность мультиметра — это величина, определяющая число разрядов для записи измеряемой характеристики. Она задает не точность измерений прибора, а вид (длину) числа. Так например, разрядность 4 1/2 означает, что дисплей отображает 4 полных разряда и 1 половинчатый, то есть до 19999 отсчетов. Если величина выходит за эти пределы, необходимо переключиться в другой диапазон.

Разрешение мультиметра — обозначает степень точности прибора, то есть на каком интервале возможно обнаружение изменения характеристики. Если разрешение устройства составляет 1 мВ в диапазоне 4 В, то при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.

Погрешность мультиметра — это наибольшая ошибка, которую допускается прибором при измерении величин в конкретных рабочих условиях. Чем она меньше, тем ближе полученный результат к фактическому значению. Чаще всего погрешность выражается в процентах. Например, если она составляет 1%, то при отображении напряжения в 200 В истинное значение распределяется в пределах от 198 до 202 В.

Как выглядит мультиметр?

Для начинающих радиолюбителей крайне важна информация, что такое мультиметр. Это цифровой прибор для определения постоянного и переменного напряжения, силы тока, сопротивления, проверки диодов, транзисторов и прозванивания цепи. Основная кнопка переключения, которая есть в любом мультиметре, отвечает за выбор режима работы. Он устанавливается в зависимости от того, что нужно измерять.

Обычно в мультиметрах каждому режиму измерений отведен отдельный сектор положений переключателя.

Чтобы лучше понять принцип работы, можно посмотреть видео, как пользоваться мультиметром для “чайников”.

Цены на популярные модели мультитестеров

Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.
