Описание технических параметров кабеля КГН

Одним из самых распространённых силовых проводников является кабель КГН. Он является усовершенствованной (маслостойкой и устойчивой к горению) разновидностью популярного проводника КГ. Этот тип кабеля пользуется широкой популярностью у электриков, потому что подходит для подключения электроприборов с высокой мощностью.

У названия КГН достаточно простая и понятная расшифровка: К – кабель, Г – гибкий, а Н – это символ, который обозначает изоляционный слой, изготовленный из негорючей маслостойкой резины. Существует несколько вариантов данного проводника: КГ-ХЛ для холодного климата и КГ-Т – для тропиков.

Сфера применения

Технические параметры кабеля КГН позволяют использовать его в условиях повышенной влажности и даже под водой (в реках, озерах). Изначально данный проводник был разработан для эксплуатации в сфере судостроения. Он широко используется в помещениях с высокой влажностью воздуха и наличием конденсации влаги на стенах и потолке. К числу подобных помещений относятся подвалы и помещения на кораблях.

Кроме того, кабель может использоваться в различных агрессивных средах, например, в шахте для подключения передвижного электрического оборудования. Устойчивость к воздействию дезинфицирующих растворов и смазочных масел позволяет использовать его в сельском хозяйстве. А вот для подземной прокладки рекомендуется применять бронированный медный проводник, например, ВБбШв.

КГН может эксплуатироваться в помещениях с естественной вентиляцией при условии, что кабель не подвергается воздействию атмосферных осадков и солнечных лучей. Прокладка КГН на открытой местности возможна только в том случае, если проводник защищен от солнечного воздействия. Это объясняется тем, что его изоляция разрушается под воздействием ультрафиолетовых лучей.

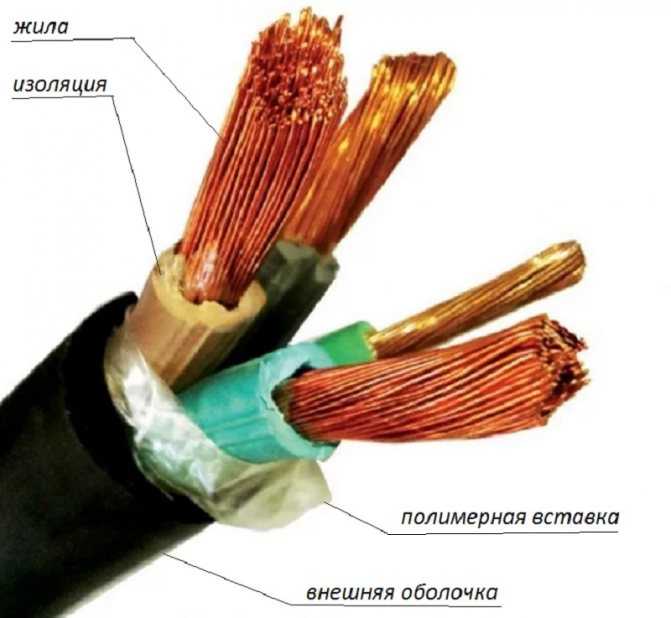

Конструкция кабеля

Кабель состоит из медных токопроводящих жил в количестве от 1 до 5. Сечение каждой жилы варьируется от 1 до 240 мм. Конструкция проводника выглядит следующим образом:

Жила, изготовленная из меди и обеспечивающая проведение тока. Жила характеризуется многопроволочной структурой и круглой формой. Класс гибкости – 5 (согласно ГОСТ 22483).
Разделительный слой, который не допускает прилипания изоляции к поверхности жилы. Данный слой представляет собой синтетическую пленку марки ПЭТ-Э.
Изоляционный слой. Каждую жилу покрывает изоляция, изготовленная из резины типа РТИ-1 на основе каучуков. Цветовая маркировка изоляционных покрытий жил (фазных, нулевых и заземляющих) выполнена в соответствии с существующими нормами.
Разделительный слой, который предотвращает прилипание внутренней изоляции к внешней оболочке кабеля. В качестве разделительного слоя может использоваться тальк или синтетическая пленка марки ПЭТ-Э.
Внешняя оболочка, произведенная из маслостойкой резины, которая не распространяет горение. Это резина РШН-1, изготовленная на основе полихлоропрена. Данная оболочка придает кабелю повышенные эксплуатационные характеристики. Наличие такое оболочки – основное отличие кабеля КГН от проводника КГ.

Если электрокабель КГН – многожильный, то жилы скручиваются между собой с шагом, которой не превышает 16 диаметров по всей длине изделия.

Основные параметры проводника

Главный вопрос, который интересует потребителей, — каковы технические характеристики кабеля КГН? Итак, данный проводник изготавливается в соответствии с ТУ 16.К73.О5-93 и характеризуется следующими параметрами:

Частота переменного тока составляет 400 Гц.
Переменное номинальное напряжение – 0,66 кВ, а постоянное – 1 кВ.
Минимально допустимый радиус изгиба при прокладке проводника – 8 наружных диаметров.
Рабочая температура стандартного изделия КГН варьируется в пределах от -30 до +50 градусов по Цельсию. Тропический вариант конструкции КГН-Т может эксплуатироваться при температуре от -10 до +55 градусов.
Максимальный допустимый нагрев жил кабеля в процессе работы – не выше +75 градусов.
Прокладку кабеля без предварительного подогрева можно осуществлять при температуре окружающей среды не ниже -15 градусов.

Строительная длина кабеля сечением 35 мм2 – не менее 150 м, сечением 50-120 мм2 – 125 м и больше, сечением от 155 мм2 – не меньше 100 м. Гарантийный срок эксплуатации КГН составляет 6 месяцев с момента начала использования кабельной линии, но при этом не более 1 года с момента производства. Срок службы кабеля составляет 2,5 года со дня изготовления.

Крупнейшими отечественными производителями КГН являются Кольчугинский , а также «Рыбинсккабель», «Камкабель», «Севкабель». Они изготавливают самую надежную и качественную продукцию. Зарубежным аналогом данного проводника считается марка NSSHOU.

normdom.ru

Расшифровка аббревиатуры и конструкция

Для провода пнсв расшифровка аббревиатуры описывает следующие конструктивные особенности:

П – провод;
Н – для нагрева;
С – стальная токоведущая жила (бывает оцинкованная и нет);
В – поливинилхлоридная изоляция.

Например, провод пнсв 1*1,2 расшифровывается как провод нагревательный со стальной жилой в ПВХ оболочке, имеющий одну жилу сечением 1,2 мм2. Интервал сечений для применения – от 1 до 6 мм2, чаще всего максимально берётся 1,4 мм2.

Интересно. Цельная жила снижает гибкость проводника, с увеличением сечения этот показатель заметно уменьшается. Если сравнить минимальные радиусы изгиба (у рассматриваемого провода это 5 наружных диаметров), то его гибкость соизмерима с кабелями, имеющими 3 класс этого параметра. Изоляция жилы находится в пределах от 0,8 до 1 мм.

Конструкция пнсв

Подходящие марки

Решая вопрос, какие электроды выбрать для сварки инвертором, можно глянуть на статистику, которая покажет самые популярные варианты. Среди них имеются:

УОНИ-13 55 – они больше подходят для сварщиков с опытом. Они служат для создания плотного шва, который обладает высокой прочностью. Они могут использоваться даже при низких температурах.

Электроды для сварки инвертором марки УОНИ-13 55

МР-3С – могут стать незаменимым решением в тех случаях, когда к шву выдвигаются высокие требования по качеству. Они подходят для работы постоянным током на обратной полярности и для переменного тока.

Электроды для сварки инвертором марки МР-3С

МР-3 – является универсальной маркой, так как стержень подходит для большинства требуемых операций. Их можно применять в любых условиях, даже если поверхность металла чем-то загрязнена, в том числе и имеет ржавчину. Они хорошо противодействуют влаге и защищают шов от попадания водорода.

Электроды для сварки инвертором марки МР-3

АНО – серия состоит из нескольких марок, но в целом является самой популярной в использовании. Их преимущество состоит в том, что электроды не нужно предварительно прокалывать. Дуга хорошо зажигается как в первый, так и в последующие разы. Качество шва получается достаточно высоким. Подходит для работы новичкам.

Электроды для сварки инвертором марки АНО

Особенности выбора электрода для инвертора в зависимости от режимов свариваемого металла

Задаваясь вопросом, как выбрать электроды для инверторной сварки, следует в первую очередь узнать, что именно придется сваривать. При подборе расходного материала для сталей, следует узнать их состав. Здесь очень важным моментом является уровень их легирования, какие дополнительные элементы входят туда и в каких количествах. Дело в том, что если происходит сварка нержавейки, то после самого процесса, когда сделан неправильный выбор, то сама нержавеющая сталь утрачивает свои антикоррозионные свойства и на месте шва со временем может появляться ржавчина. Чтобы этого не происходило, требуется выбирать электроды, которые будут компенсировать температурные утраты.

Электроды для сварки нержавейки инвертором

Подобные схемы действуют и со сталями с высоким содержанием углерода. Если же в металле наоборот, низкий уровень углерода, то требуется обеспечить дополнительную защиту, чтобы в шов не попал данный элемент, иначе все соединение станет достаточно хрупким. Для работы с чугуном следует использовать специальные расходные материалы, которые направлены именно на этот металл, иначе есть большой риск образования брака.

Каждый из металлов имеет свои особенности в режиме сваривания, из-за разницы в температуре плавления и свойств текучести. Если электроды подбираются из того же состава, то больших проблем с применением не должно быть, так как достаточно лишь выставить указанные параметры, которые подходят для нужного положения и начинать работу. Таким образом, рассматривая какие электроды лучше для инвертора, следует учитывать вышеперечисленные факторы

Основные режимы и нюансы применения

Выбрав, какие электроды лучше для инверторного сварочного аппарата, следует ознакомиться с режимами их применения. Здесь приведены параметр тока для всех положений у самых распространенных моделей:

МР-3С

Величина диаметра, мм	Сила тока, А	Количество электродов для 1 кг наплавки, шт.
2,0	30…80	94
2,5	50…90	53
3,0	70…120	38
4,0	110…160	19
5,0	150…200	12

АНО-21

Величина диаметра, мм	Горизонтальная сварка, А	Вертикальная сварка, А	Потолочная сварка, А
2	50…90	50…70	70…90
2,5	60…110	60…90	80…100
3	90…140	80…100	100…130

МР-3

Диаметр электрода, мм	Горизонтальная сварка, А	Вертикальная сварка, А	Потолочная сварка, А
3	100…140	80…100	80…110
4	160…220	140…180	140…180
5	180…260	160…200	–

УОНИ-13 55

Величина диаметра, мм	Положение
Нижний шов	Вертикальный шов	Потолочный шов
2	40…60	40…65	40…70
2.5	70…85	60…75	60…80
3	80…95	70…90	70…90
4	130…150	130…140	130…140
5	180…210	160…180
6	210…290

Где используется

Провод РКГМ можно свободно эксплуатировать с напряжением 660 В. Это термостойкий кабель, который можно прокладывать в помещениях с высокой влажностью.

Многочисленные предприятия и производственные химические отрасли промышленности давно пользуются резиновой изоляцией. Этот тип проводника способствует идеальной защите от агрессивного воздействия химических реагентов.

Вам это будет интересно Особенности винтового клеммника

При помощи КРГМ обычно выполняют обмотки в электросистемах с повышенной мощностью, например, в двигателе переменного тока.

Важно! Чтобы провести электропроводку в сауне или бане, нужно воспользоваться резиновой изоляцией. Только таким образом можно обеспечить 100% защиту от возникновения короткого замыкания

Прокладывая электропроводку в помещениях с высокой влажностью, нужно учесть площадь сечения жил проводника, предназначенного для розетки. Рекомендовано использовать изделие с 2,5 мм². Подключая приборы освещения, можно взять с 1,5 мм². Изделия производятся в двух цветах: белый, коричневый.

Выбор проводника

Область применения

Кабель крпт, сообразно своих конструктивных особенностей, нашёл широкое применение в быту и на промышленных предприятиях. Его свойства сохранять изоляцию при почти 100% влажности даёт возможность применять его в судостроении, портах и на судах.

Сравнительно короткий период службы как раз вызван его популярностью. Все временные подключения не статичных электрических механизмов и установок делают с его помощью, например:

тали и подъёмники в ремонтных мастерских;
электромашины переносного типа: виброрейки, электропомпы, электросварочные аппараты, электрогенераторы;
мостовые краны;
зернопогрузчики на механизированных токах сельского хозяйства, механизмы отбора проб зерна и т.п.;
электрические инструменты.

Гибкие проводники от сварочных аппаратов: «масса» и провод к держателю электродов, также зачастую выполнены из такого кабеля. КРПТ снят с производства, но ещё доступен в плане приобретения. На смену ему пришёл силовой проводник типа КНГ (кабель негорючий гибкий), производимый по ГОСТ 15845-80.

Внимание! Укладка данного проводника тока в грунт недопустима из-за короткого срока службы. Подвижки грунта при промерзании и оттаивании, грызуны и другие внешние воздействия могут повредить его непрочную изоляцию, лишённую защитных бронированных покровов

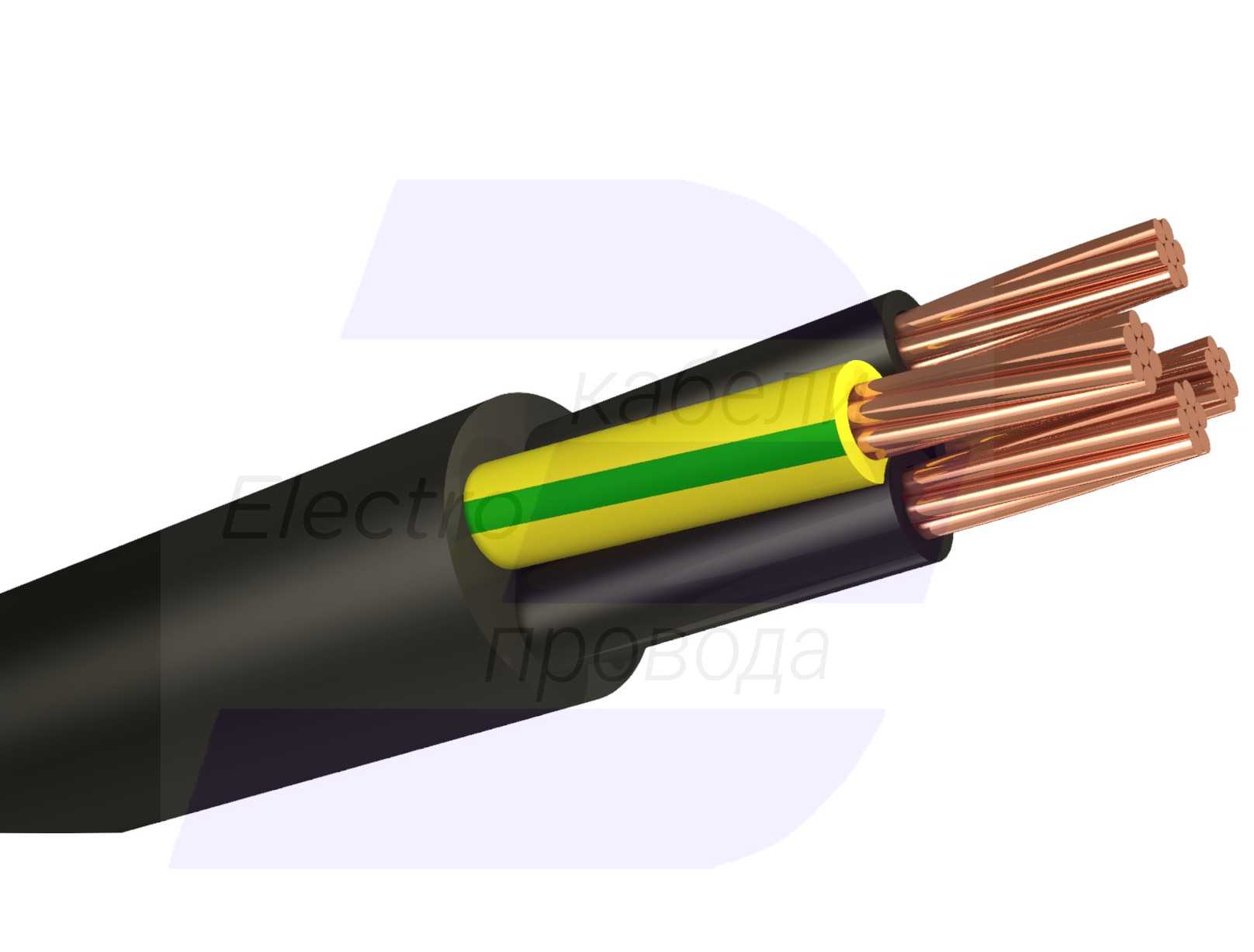

Структура и технические характеристики кабеля КГ

Кабель КГ, описание: силовой, гибкий, с медными проводниками в круглом исполнении. Медные жилы состоят из большого числа тонких, перекрученных между собой проволок 5 класса гибкости диаметром 0,31 мм каждая с круглым сечением. Изделие выпускается с количеством жил от 1 до 5, сечением от 1 мм2 до 150 мм2. Все проводники скручены между собой с шагом 16 диаметров с учётом изоляционного слоя.

Каждая жила имеет первый слой изоляции из синтетической плёнки ПЭТ-Э, с последующей изоляцией слоем резины, пространство между жилами заполнено тальком. Внешняя оболочка выполнена из изопренового или бутадионового каучука с высокой сопротивляемостью к растяжениям и переломам.

Важно! Тальк и синтетическая плёнка предохраняют изоляцию отдельных жил от слипания при перегреве. Наиболее часто используется четырехжильный кабель. Изолированные жилы маркируются расцветкой

Жила заземления имеет жёлто-зелёный цвет, нулевая жила — голубой. Остальные жилы имеют цвет изоляции в соответствии с международными стандартами

Изолированные жилы маркируются расцветкой. Жила заземления имеет жёлто-зелёный цвет, нулевая жила — голубой. Остальные жилы имеют цвет изоляции в соответствии с международными стандартами

Наиболее часто используется четырехжильный кабель. Изолированные жилы маркируются расцветкой. Жила заземления имеет жёлто-зелёный цвет, нулевая жила — голубой. Остальные жилы имеют цвет изоляции в соответствии с международными стандартами.

Цвет изоляции может быть различным.

Проводник изготавливается согласно ГОСТ 24334-80. Описание основных технических характеристик:

Радиус изгиба – 8 диаметров.
Электрическое сопротивление изоляции – 50 МОм на км.
Строительная длина – 150 м.
Номинальная толщина изоляции – 1 мм, минимальная – 0,8 мм.
Допустимы й температурный режим работы – -40-+50˚С.
Максимальное растягивающее усилие по сумме сечения всех жил – 19,6 Н.
Допустимая t нагрева жил при эксплуатации – 75˚С.
Индуктивное сопротивление – 0,095 Ом/км.
Активное сопротивление – 4,65 Ом/км.
Допустимая токовая нагрузка (t 25˚С) при напряжении 660 В – 45 А, при 380 В – 43 А.
Минимальная температура прокладки без подогрева – -15˚С.
Класс пожарной безопасности – 02.8.2.5.4.

Вам это будет интересно Особенности кабеля ВБбШв

Главное отличие технических характеристик кабеля КГ-ХЛ заключается в том, что проводник может эксплуатироваться в диапазоне температур -60-+50˚С. Наружная резиновая оболочка устойчива к действию низких температур, работе в агрессивных средах.

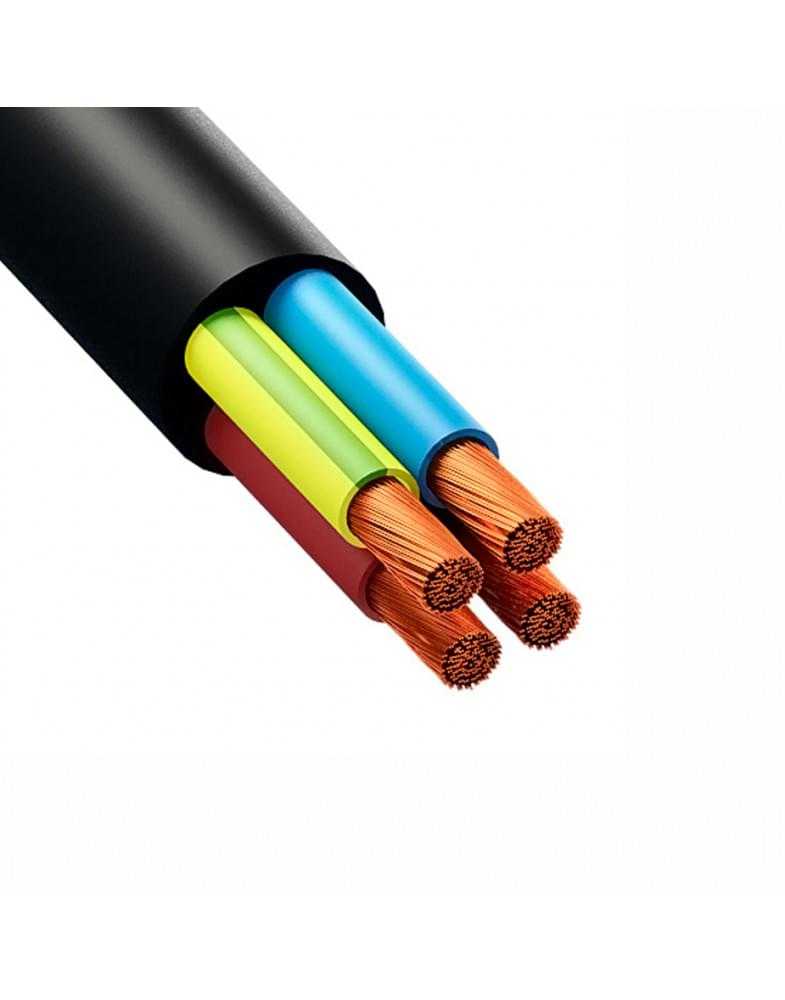

Провод КГ с маркировкой.

Внимание! Изолированные жилы испытываются переменным напряжением 2,5 кВ в течение 5 мин. после нахождения провода в воде 6 час

Расчет сечения кабеля по мощности и длине

Правила устройства электроустановок описывают все факторы, оказывающие влияние на выбор сечения кабеля для монтажа электропроводки. Основным из них является нагрузка, используемая в сети. Получить ее можно, зная мощность электрооборудования.

Влияние оказывают и другие факторы:

Количество жил: от этого зависит, насколько сильно нагревается провод.
Способ укладки: кабели, уложенные под землей, выдерживают большую нагрузку. Провода, уложенные в короб, нагреваются друг о друга. Если в коробе находится больше четырех проводов, для расчета сечения применяется поправочный коэффициент, указанный в ПУЭ.
Процент падения напряжения.
Температура воздуха, при которой будет эксплуатироваться сеть.

К электрическим сетям предъявляются следующие требования:

безопасность;
надежность;
экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

Напряжение питания (однофазное или трехфазное).
Материал проводника.
Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

Длина провода, единица измерения – м. При её увеличении растут потери.
Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
С помощью таблиц ПУЭ определяют сечение провода по току.
Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
Находим падение напряжения из соотношения: ΔU=I*R.
Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Особенности аббревиатуры кабеля

Линии передачи сигналов – типовой функциональный компонент современного объекта недвижимости. Такие сети устанавливают в жилых и производственных зданиях, складских и офисных помещениях. С учетом архитектурных особенностей и целевого назначения строения необходимо соблюдение определенных правил пожарной безопасности. Особо строгие нормы применяют в торговых центрах, иных местах массового скопления людей.

Для выполнения отмеченных требований сигнальные сети создают с применением кабелей КСПВ нг (FRLS). Дополнительные символы расшифровываются следующим образом:

нг – негорючий материал;
FR – устойчивость к воздействию открытым пламенем;
LS – минимальное выделение дыма (токсичных веществ) при горении.

По определению «негорючесть» различают четыре основные категории (A-D) с классами (1-4), которые соответствуют разным уровням нераспространения пожара при групповой схеме прокладки линий.

К сведению. Для оценки критериев пожарной безопасности учитывают объем горючей массы (полимерных оболочек) в расчете на 1 км кабельной продукции.

При рассмотрении ассортимента торгового предприятия необходимо правильно понимать «незначительные» различия в обозначениях. В аббревиатуру ксспв, например, добавлен только один символ. Этот кабель создают из однопроволочных медных жил, используют полиэтиленовую изоляцию проводников и общую оболочку из поливинилхлорида. Несмотря на похожие параметры с КСПВ, данное изделие предназначено для выполнения иных функций.

Главное отличие КССПВ – скручивание проводников. Это решение (витая пара) компенсирует электромагнитные помехи, которые возникают при работе с импульсными и высокочастотными сигналами. Такая особенность значительно повышает допустимый частотный диапазон (до 100 МГц), что позволяет применять кабель для прокладки телефонных линий и компьютерных сетей.

К сведению. Отдельные модификации кабеля КССПВ предназначены для передачи сигналов со скоростью до 1 000 Мбит/с.

Бухта кабеля КССПВ

На рисунке показана стандартная маркировка упаковки изделий. Кроме основной аббревиатуры с цифровыми обозначениями количества (диаметра) проводников, указываются общая длина и стандарт, который применен для производства товарной партии.

При выборе кабельной продукции рекомендуется корректно учитывать определенное целевое назначение в комплексе с условиями эксплуатации. Технические характеристики определяют с запасом, чтобы предотвратить повреждение (нарушение функционального состояния) линий мощной нагрузкой или другими внешними воздействиями.

Особенности конструкции кабеля

Рассмотрим все составные элементы кабеля:

Токопроводящая жила, состоящая из многочисленных медных проволочек круглого сечения. В процессе изготовления жил для КГ-кабеля руководствуются нормативами ГОСТ. Для эксплуатации в условиях тропического климата производят специальные жилы «Т»: помимо меди, в них добавляется олово. В качестве альтернативы медь может покрываться свинцово-оловянным слоем, причем содержание первого металла в сплаве должно быть не ниже 40%.
Все жилы прячутся под общую пленку, изготовленную из синтетического материала. Она выполняет функцию разделителя.
Для изоляции применяют специальный вулканизированный каучук, при этом покрытие окрашивается в цвет, соответствующий предназначению жилы. Например, для нейтрали выбирают синий цвет, заземляющего контура – желто-зеленый и т. д. Вместо полного окрашивания, все жилы могут быть белыми с полосками нужного цвета. В случае отсутствия нулевой жилы синяя полоска наносится на любой другой проводник за исключением желто-зеленого. Кроме окрашивания, может использоваться символьное обозначение (для нейтрали – «0»). Провода с одной-двумя жилами обычно не имеют строгую окраску. Фаза зачастую обозначается коричневым или черным цветом.
Все проводники скручиваются между собой с определенным шагом. В кабеле КГ интервал составляет 16 диаметров с учетом изоляционного слоя.
После этого размещают второй разделительный слой. Опять же берется пленка из синтетического материала, с помощью которой покрываются скрученные проводники. Например, это может быть микротальковое изделие. В случае отделения жил от оболочки разделительная пленка не применяется.
Наружный изоляционный слой изготавливают из бутадиенового каучука. Для проводов с одной жилой вместо применения разных изоляций для жилы и кабеля в целом может использоваться единая защитная оболочка. Толщина будет идентичной двум слоям.

Где используют

Как мы писали в самом начале статьи, для сварочных работ тоже необходим кабель марки КРПТ.

Иногда такие проводники применяют для прокладки контрольной или измерительной цепи. Хотя в данном случае КРПТ является скорее аналогом КВВГ, который чаще используется для таких целей.

Если Вам необходимо собрать удлинитель, причём использовать его на открытом пространстве и на воздухе, Вы можете выбирать КРПТ.

Как можно понять, их можно прокладывать на улицах и даже по воздуху, фиксируя на тросах. Однако для прокладки в земляных траншеях такой кабель не очень подходит.

Если прокладывать КРПТ в земле без дополнительных защитных элементов, давление грунта может повредить изоляционный слой.

Основные производители

Кабельная продукция марки КГ отечественных производителей изготавливается согласно ГОСТ-13497-77

Обращают на себя внимание следующие заводы:

ОАО «Электрокабель» Кольчугинский завод» – признанный ведущим производителем кабельной продукции в Российской Федерации.
ООО «КамКабель» выпускает около 40 000 видов и типов кабелей, входит в ТОП-10 лучших производителей.
ОАО «РыбинскКабель», находится на 6 позиции в десятке лучших.

Пользуется популярностью продукция, выпускаемая ООО «Томский кабельный и других отечественных изготовителей.

Марки КГ проходит испытания на водонепроницаемость и подвергается краткосрочным максимальным нагрузкам переменным током. Поступившие в продажу товары от перечисленных производителей соответствует требованиям ГОСТ по всем основным параметрам, что гарантирует безопасную их эксплуатацию на протяжении всего срока годности.

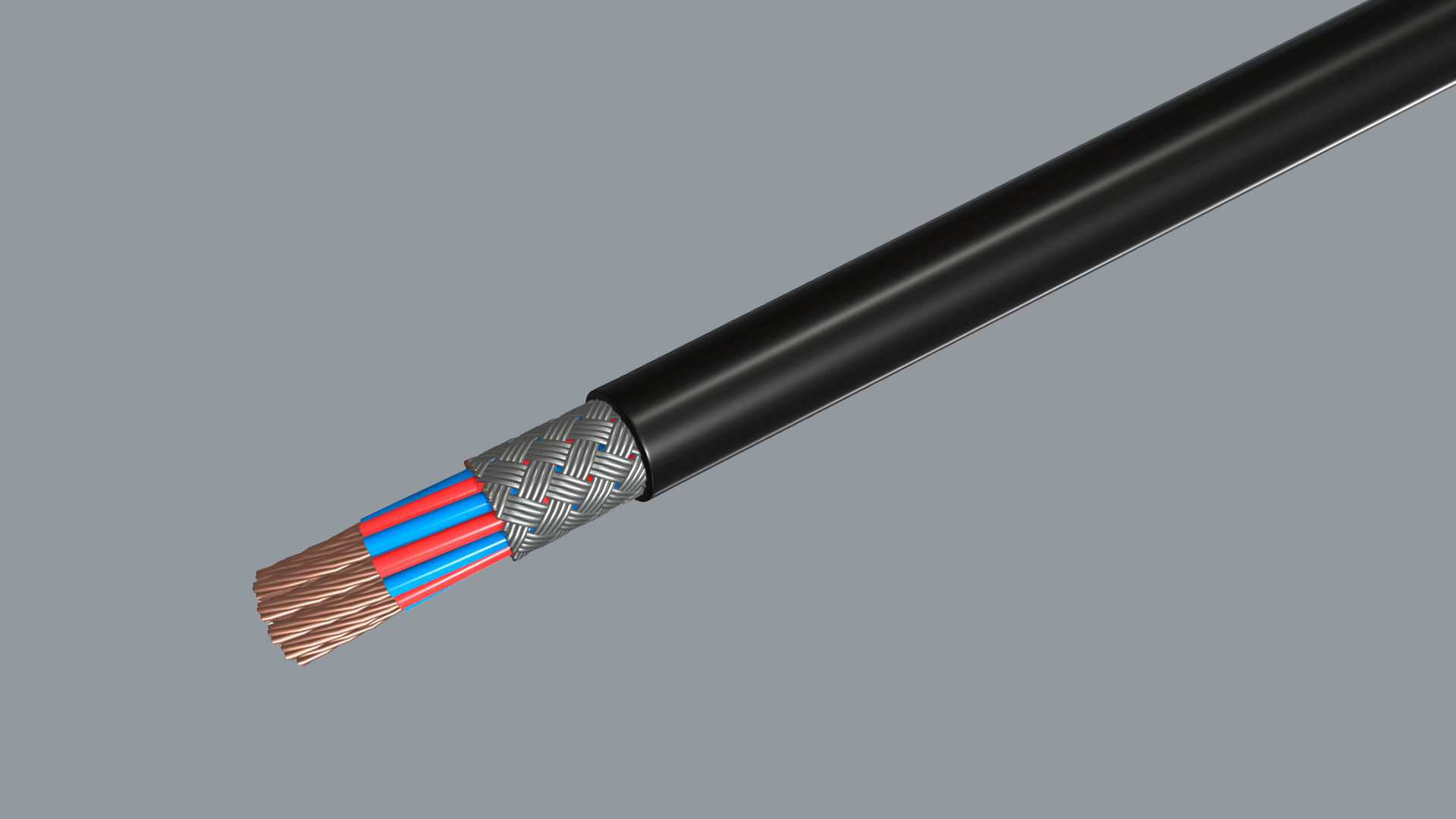

Применение экрана в проводе

Провод КСПВ может быть неэкранированный и экранированный. Для первого варианта электроемкость составляет 60 нф/км, для экранированного — 80 нф/км. Электроемкость — это способность любого проводника накапливать электроэнергию.

Когда сигнал проходит по кабелю, он может быть подвержен влиянию различных электромагнитных помех. Чтобы этого не происходило, провод экранируют. Экраном служит тонкий слой фольги. Иногда экранированный провод производится со специальной лентой с продольной прокладкой. Используют для этих целей и специальную бумагу. Жилы выполнены из луженого проводника.

Помимо того, что электромагнитное поле экранированного провода защищено от воздействия внешних помех, он обладает повышенной прочностью. Производители проводов обязательно учитывают ГОСТ Р 53769-2010, который регламентирует выполнять пластмассовую изоляцию и экранизацию.

Буква «Э» в марке КСПВЭ обозначает, что провод экранированный.

Область применения

Основная сфера, где целесообразно использование таких кабелей — помещения с повышенной влажностью, где на стенах в холодное время может образовываться конденсат (в частности, внутренние объемы морских и речных судов), а также так называемые машинные помещения, воздух в которых содержит пары масел, спиртов, бензинов, других едких химических соединений, либо кабель в каком-то месте может соприкоснуться с ними напрямую. Так же, как и КГ, он используется для подключения подвижных электромеханизмов к стационарным источникам тока.

ГОСТ, ТУ	Область применения
ТУ 16.К73.05-93	Для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В

В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.

Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.

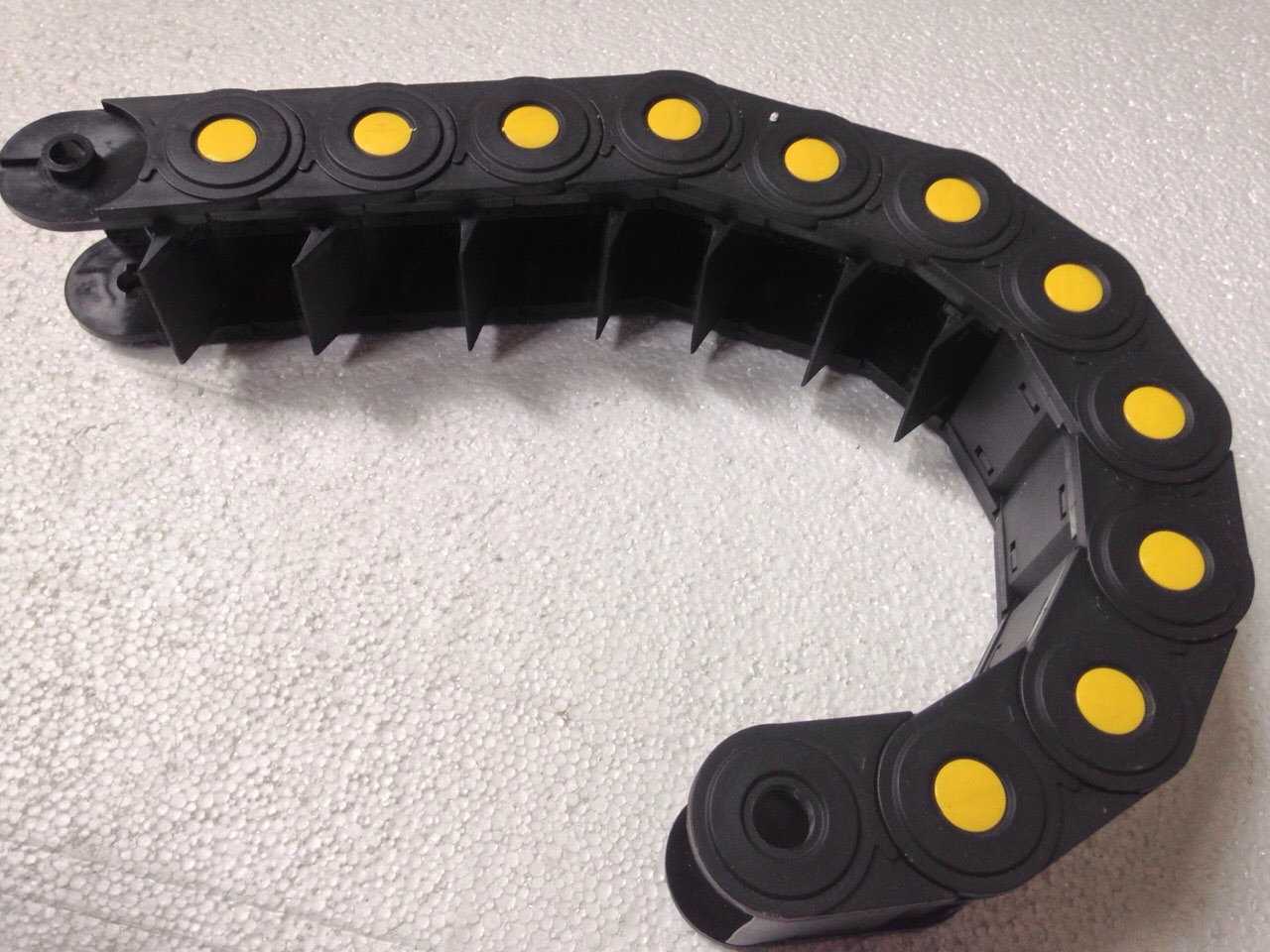

Кабелеукладчик

Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.

Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.

Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.

При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения

Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в. Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж.

Особенности исполнения конструкции

Основу сердечника изделия образуют гибкие круглые многопроволочные жилы, которые набираются из отдельных скрученных между собой медных проволок четвертого класса. Количество жил серийных конструкций составляет от одной до четырех, сечение от 0,75 до 400 мм2.
Изоляция для облегчения работы окрашивается в различные цвета. Жила, выделенная для заземления, имеет изоляцию стандартизованного желто-зеленого цвета.
Для достижения общей механической стабильности конструкции используется скрутка отдельных жил с достаточно большим шагом (не свыше 16 внешних диаметров).
Под оболочкой предусматривается разделительный слой из тонкой полимерной пленки, иногда встречается ее замена в виде просыпки тальком.

Состав резины внешней оболочки подобран таким образом, чтобы:

• придать изделию противопожарные свойства касательно нераспространения горения при пожаре.
• обеспечить возможность эксплуатации на улице без дополнительной защиты.

Область применения

Характеристики и строение изделия дают возможность использовать его для прокладки проводки к светильникам, люстрам, розеткам, использовать с целью питания электроприборов. Используют его и в высокотемпературных средах: банных помещениях, варочных цехах, при монтаже разных нагревательных конструкций (к примеру, электрических печей).

Изделия с изоляционной оболочкой из силиконовой резины отлично подходят для высокотемпературных условий. Многожильные кабели с таким покрытием отличаются долговечностью и стойкостью к ряду неблагоприятных средовых факторов.

( 1 оценка, среднее 5 из 5 )

Эксплуатационные параметры

Химический состав изоляции (как внешней, так и внутренней) исключает распространение горения и допускает эксплуатацию без защиты при внешнем монтаже.

Кабель и его особенности

Изделие реализуют потребителям в упаковках в виде бухт (длина – до 100 м) или намотанным на барабаны (диаметр барабана – 100-220 мм). Минимальной строительной длиной изделия считается отрезок, равный 100 метрам.

Гарантированный производителем срок службы составляет четыре года. Однако при нормальных условиях кабель может эксплуатироваться до 10 лет. Факторы, влияющие на срок службы:

длительное воздействие ультрафиолета;
механические повреждения внешней оболочки;
превышение допустимых токовых нагрузок;
длительное воздействие на оболочку повышенных температур и открытого огня;
неправильный выбор изгиба кабеля и отсутствие жёсткого крепления оболочки в местах ввода в корпус электроинструментов и оборудования.

Долгое пребывание на солнце в стационарном состоянии приводит к тому, что резина грубеет, теряет эластичность и трескается при изгибах. КРПТ, который используется для подвесных инструментов, должен быть подвешен на тросе. Конструкция подвеса должна позволять частое развёртывание и свёртывание при передвижении устройства, запитанного с помощью данного токовода.

Трение о поверхность пола, наезды и иные механические воздействия на кабель вызовут повреждение изоляции и укоротят срок эксплуатации.

Неправильно подобранное сечение для определённой нагрузки вызывает излишний нагрев проводов и высыхание изоляции. Это, в свою очередь, приводит к её растрескиванию.

Осторожно! Подключение мощных потребителей через кабель с малым сечением токоведущих жил может вызывать расплавление жил и короткое замыкание (КЗ). При этом возможно поражение оператора электрическим током

Плохо зажатый или вовсе не зажатый кабель в местах входа в рукояти электрических инструментов является частой причиной обрывов жил и повреждения изоляции.

Подвес кабеля для его перемещения

Особенности конструкции

Кабель КВВГ

В качестве жил для проводов и кабелей применяются такие материалы, как алюминий и медь. Буква А в названии говорит о том, что жила изготовлена из алюминия. Поэтому крпт кабель расшифровка которого не содержит в своих обозначениях материла, имеет медную жилу.

Важно! Фазная жила неоднородна. Она состоит из множества медных проволочек (жил 4 класса), которые выдерживают многократные изгибы и изломы на протяжении всей эксплуатации проводника

Число жил кабеля может быть от 1 до 4-х с сечением, лежащим в интервале 0,75-400 мм2.

Каждая токопроводящая жила покрыта индивидуальной резиновой изоляцией, окрашенной в разный цвет. Для того чтобы обеспечить всей конструкции стабильность, выполнен общий повив проводников по всей длине, с шагом от 8 до 16 диаметров кабеля.

Нюансы. Весь пакет жил имеет защитную полимерную оболочку (вставку). Она расположена под внешней изоляцией и препятствует слипанию изоляции жил с внешним покрытием. Часто вместо неё присутствует просыпка из талька.

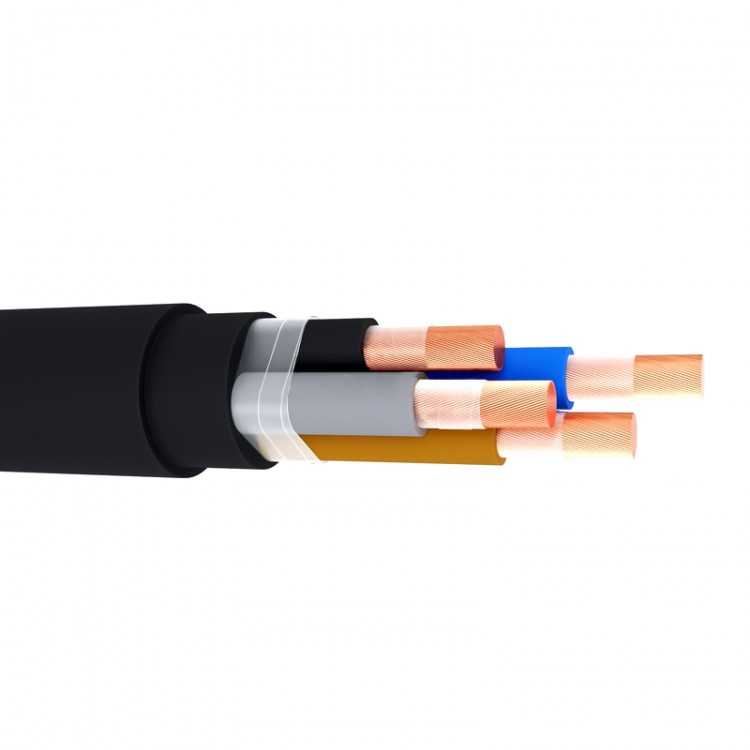

Структура кабеля
