Кабель ввгнг: конструкция, маркировка, основные характеристики

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

ВВГ;
КГ;
ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

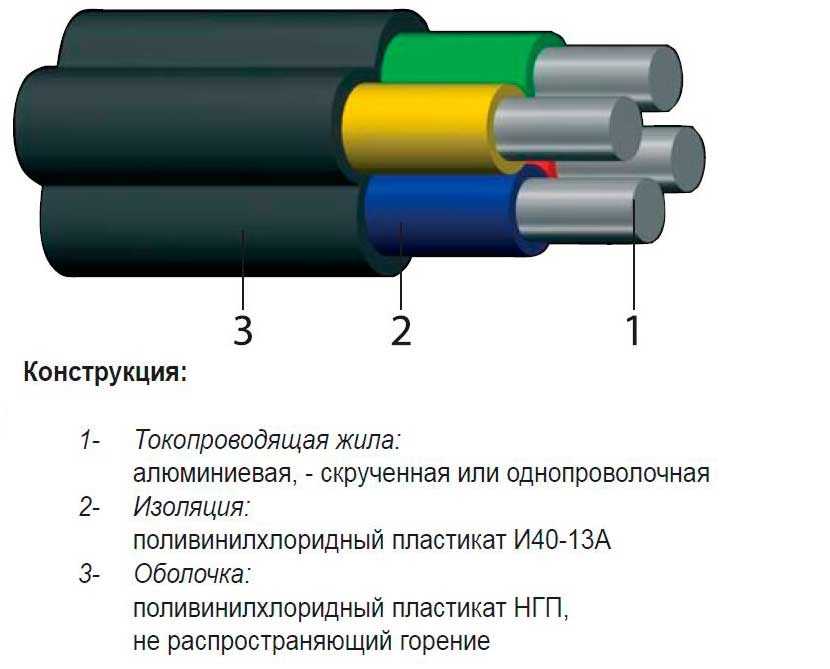

АВВГ
ВВГнг
ВВГп
ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

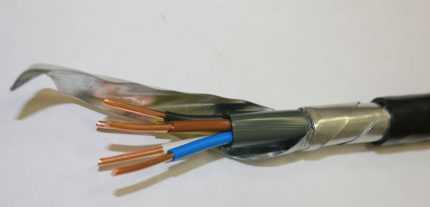

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

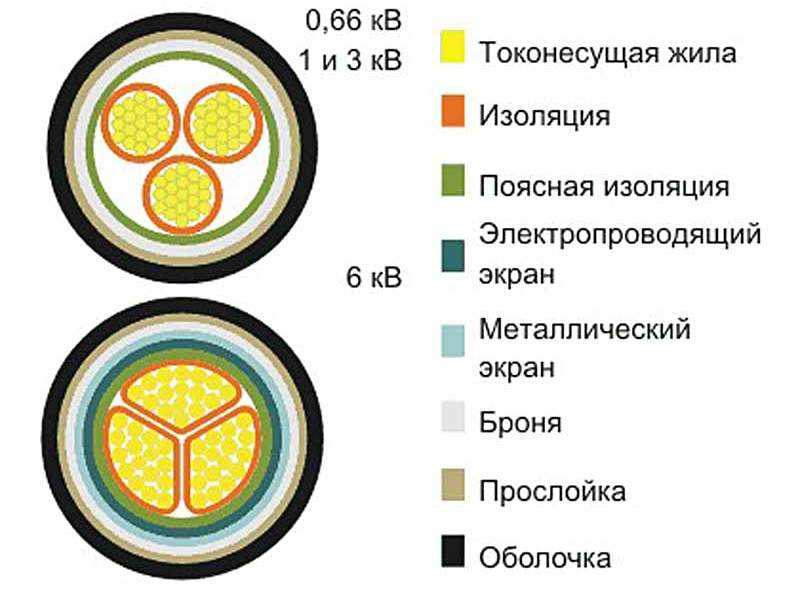

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

ВБбШвнг – негорючая изоляция;
ВБбШвнг-LS – при горении не выделяет вредных веществ;
АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

«М» – под монтаж;
«П(У)», «МГ» – под монтаж гибкий;
«Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

«В(ВР)» – ПВХ;
«Д» – обмотка двойная;
«Н (НР)» – резина негорючая;
«П» – полиэтилен;
«Р» – резина;
«С» – стекловолокно;
«К» – капрон;
«Ш» – шелк полиамид;
«Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

«Б» – бронированный;
«Г» – гибкий;
«К» – оплетка проволочная;
«О» – оплетка другая;
«Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

«нг» – негорючий,
«з» – заполненный,
«LS» – без хим. выделений при горении,
«HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
Какой провод использовать для проводки в доме: рекомендации по выбору
Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Технические характеристики

Кабель КВВГ можно использовать в установках 660 Вольт и 100 Гц частотой переменного напряжения. Максимальное напряжение установок постоянного тока – 1000 В. Испытание проводника проводят при 2500 В. КВВГ можно вводить в эксплуатацию при температурах окружающей среды от -50 до +50 градусов Цельсия. Предельно допустимая температура составляет –70 градусов Цельсия.

Важно! Рассматриваемую марку кабеля нельзя подвергать механическому воздействию и нагрузкам, при прокладке нужно заблаговременно учесть все факторы, которые могут привести к провисаниям, колебаниям, продольному растяжению и прочему. При соблюдении этих условий срок службы КВВГ, проложенного в тоннеле, в гофре или канале – 25 лет, а на открытом воздухе и помещениях с повышенной влажностью и другими вредными факторами – 15 лет. Характеристики кабеля КВВГ, о которых вы должны знать:. Характеристики кабеля КВВГ, о которых вы должны знать:

Характеристики кабеля КВВГ, о которых вы должны знать:

Нормальное сопротивление изоляции кабеля если она полиэтиленовая – 300 МОм, ПВХ – 6 МОм.
Толщина изоляции от 0,6 до 0,8 мм, зависит от площади сечения жил (чем больше – тем толще).
Строительная длина КВВГ равняется 150 метров, но встречается и в бухтах с другим количеством кабеля.

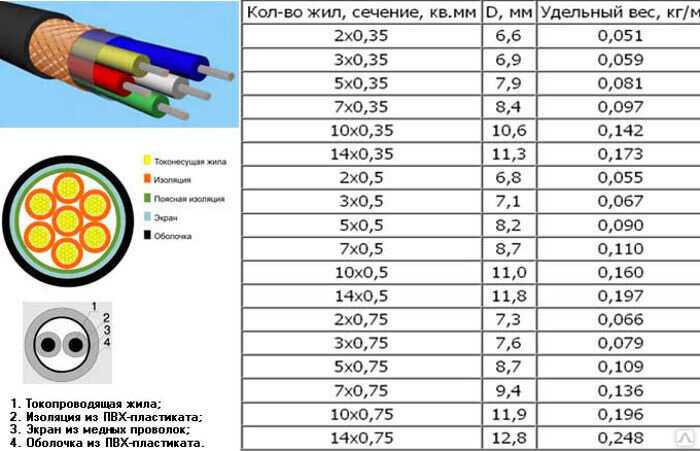

Размерный ряд от 0,75 мм2 каждой из жил до 10 мм2, от 4 до 61 жилы.

Кабеля с площадью сечения проводников до 1,5 мм2 могут содержать максимальное количество жил – 61. Ну а в случае с сечениями 4-6 мм2 – от 4 до 10. Отдельные производители могут производить КВВГ и с двумя жилами по 0,5 мм2 и другие.

Вес линии зависит как от диаметра проводников, так и от их количества. Ниже расположена таблица, где в первой колонке количество жил и их сечение, во второй размеры по наружному диаметру КВВГ, в третьей – вес (кг на км).

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают многолетнюю (30 — 40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до +50°С, и даже длительном нагреве его жил до 70°С. Бытовой кабель ВВГ соответствующих сечений рассчитан на подключение любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри помещений или снаружи, при помещении его в защитный кожух, гофрошланг или трубу.

Он выдерживает перегибы с радиусом в 10 диаметров изоляции, а плоский и большие. Не рекомендуется его укладка в земле вне электроканализации.

О том, как производят различные кабели ВВГ, рассказывается в видеоролике:

Подбор же кабеля ВВГ по мощности следует производить, используя таблицу.

А для не желающих ею пользоваться, скажем, что:

для подключения приборов освещения будет достаточным сечение жил кабеля ВВГ в 1,5 мм;
для большинства розеток без перспективы подключения к ним очень мощных потребителей – 2,5 мм;
для постов с возможным одновременным подключением электрочайника, микроволновки и еще чего-нибудь мощного – 4 мм;
для электроплит – желательно не менее 6 мм.

При покупке кабеля ВВГ необходимо знать еще некоторые вещи. Сечения жил, указанное на его маркировке, соответствует в кабельной продукции, выпускаемой по ГОСТу. Часть же ее производят по ТУ (техническим условиям), занижая при этом сечения с целью экономии и удешевления продукции, что приводит к снижению мощностных показателей кабелей. Поэтому лучше при покупке брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы обязаны учитывать. В последнее время на рынке России появилось достаточно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используют обмедненную стальную проволоку. Не специалист эту подделку определит не сразу, а показатели у такого кабеля совсем другие, да и пайка его крайне затруднена.

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS:

е) по исполнению в части показателей пожарной опасности:

не распространяющие горение при одиночной прокладке ( без обозначения );
не распространяющие горение при групповой прокладке ( нг ): по категории A — нг(A) ,
не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением ( нг-LS );

ж) по форме поперечного сечения кабеля:

круглые (без обозначения);
плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

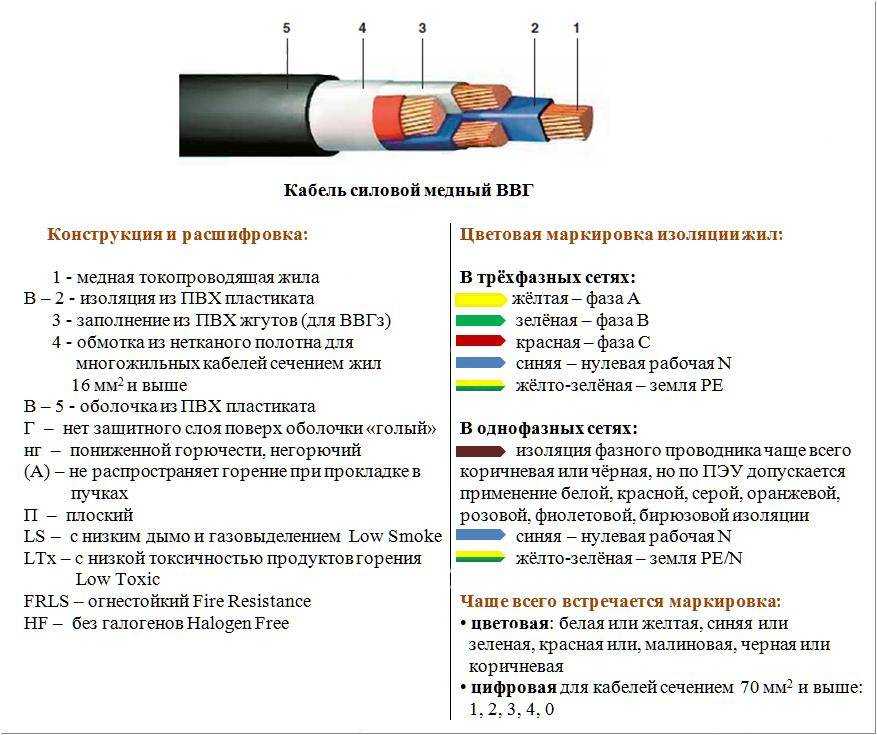

ВВГ — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

ВВГ-Пнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A, плоский

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Тип исполнения кабельного изделия

Класс пожарной опасности

Преимущественная область применения

Без обозначения

Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту

нг(А)

Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок

нг(А)-LS

Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Расшифровка маркировки и возможные модификации

Расшифровка маркировки кабеля

При ознакомлении с кабельной продукцией марки ВВГ внимание, прежде всего, обращается не столько на внешний вид, сколько на маркировку. В ней содержатся данные о материале и сечении токоведущих жил, а также подробная информация о типе изоляции внутренней и наружной оболочки. Расшифровка и применение базовых проводов ВВГ имеют непосредственную связь, проявляющуюся в следующем:

Расшифровка и применение базовых проводов ВВГ имеют непосредственную связь, проявляющуюся в следующем:

отсутствие на первой позиции буквы «А» означает, что в качестве материала жил использована чистая медь;
два значка «В» указывают на то, что оболочки отдельных жил и внешняя общая изоляция выполнены на основе прочного поливинилхлорида;
стоящая на следующей позиции буква «Г» свидетельствует о том, что кабель не имеет защитной брони, такое изделие не допускается применять для прокладки под землей;
буква «Т», добавленная к основному обозначению через дефис, указывает на тропическое исполнение данной модели.

Следующие за основным обозначением символы следует понимать как варианты исполнения, отличающиеся некоторыми техническими показателями.

Для точной расшифровки марки провода ВВГН, например, потребуется знать значение последнего символа «Н», указывающего на особую модификацию данного изделия. В качестве примера обозначения рассмотрим образец кабеля марки ВВГ-Т 3х25-0,66.

это модель кабеля ВВГ, выполненного в тропическом варианте;
само изделие имеет в своем составе три монолитные жилы;
сечение каждой из них составляет 25 мм2;
эта марка кабеля рассчитана на работу при эффективном напряжении не выше 0,66 кВ.

Негорючее исполнение ВВГ

Силовой кабель ВВГнг

Маркировка по пожарной безопасности выражается в наличии на конце приставки из символов «НГ» указывающей, что данный образец кабеля относится к негорючим исполнениям. В его оболочку при производстве добавляются специальные ингредиенты, способствующие затуханию горения.

Кабель ВВГНГ многопроволочный и его модификация со значком LS являются разновидностью негорючего типа, образующего минимумом дыма при тлении и совсем не выделяющего токсинов. Такие изделия сохраняют работоспособность длительное время и применяются в системах аварийного освещения и местах с повышенными требованиями к пожарной безопасности.

Еще одна разновидность кабельной продукции под обозначением ВВГНГ HF характеризуется тем, что не содержит в своей оболочке галогенных веществ (включая хлор). А изделие марки ВВГНГ FRLS относится к модификации, отличающейся максимальной устойчивостью к открытому огню в условиях групповой прокладки. Его способность сопротивляться воздействию открытого пламени с минимальным образованием дыма объясняется наличием во внешней защитной оболочке особого слюдяного компонента.

Форма жил и оболочки кабеля

Формы сечения кабеля в зависимости от количества и формы жил

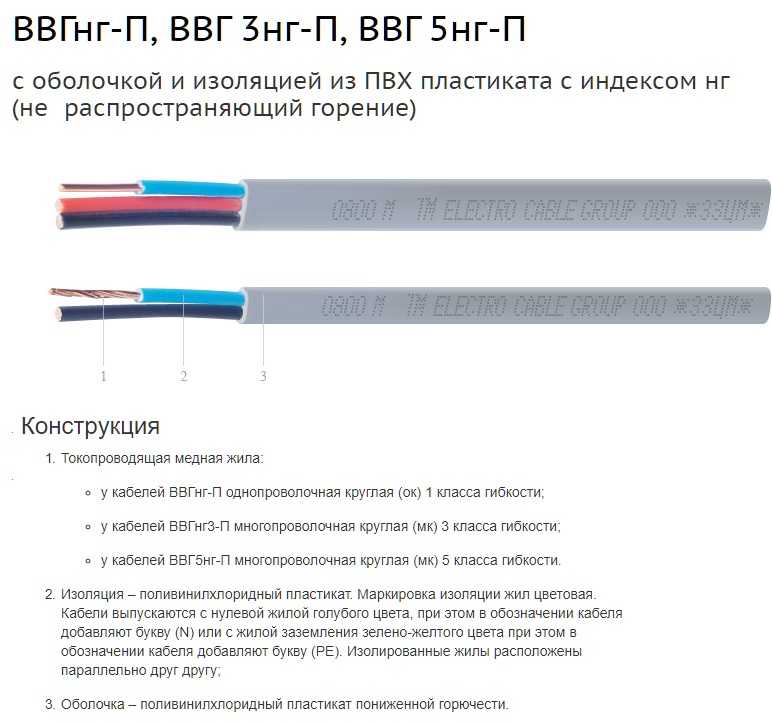

По форме оболочки кабельные изделия делятся на плоские и круглые образцы. В качестве примера рассмотрим провод ВВГП НГ расшифровка и применение которого связаны со следующими особенностями:

обозначение указывает на то, что это плоский силовой провод с двумя или тремя жилами;
провод ПНГ применяется для прокладки в труднодоступных местах;
при наличии кабеля этой марки проще вести трассировку с большим числом плоских изгибов.

Во всех остальных модификациях форма у оболочки стандартная (округлая).

По конфигурации сечения отдельных медных проводников известные образцы ВВГ делятся на изделия с круглыми и сегментными шинами.

Область применения

Кабель NYM может эксплуатироваться в различных климатических зонах, внутри производственных объектов с пониженным или повышенным уровнем влажности, в бытовых и жилых комнатах и даже на открытом воздухе

При наружном монтаже важно исключить прямое попадание ультрафиолетовых лучей солнца

Внутри жилых домов провод применяется в разных случаях: и при открытой, и при скрытой проводке. С его помощью выполняют коммутацию осветительного оборудования, электрических розеток, выключателей и других приспособлений. При обустройстве линии в открытом грунте кабель обязательно следует защитить при помощи гофрированных труб или специальных коробов. При воздушной прокладке NYM усиливается качественными эстакадами. Для любых электрических устройств, на вводе которых должно быть уплотнение, лучше всего использовать именно такой кабель.

Расшифровка и виды

Буквами ВВГ зашифрована следующая информация: так как впереди не стоит буква «А», жилы у ВВГ сделаны из меди. Далее идут две буквы «В». Они расшифровываются как оболочка из поливинилхлорида — ПВХ. То есть, каждая медная жилка имеет собственную изоляцию из винила, затем все они продеты в защитный шланг из того же поливинилхлорида. Последняя буква «Г» обознаячает отсутствие брони и защитных оболочек. То есть, кабель ВВГ не имеет дополнительной защиты. Именно по этой причине при наружной прокладке он нуждается в дополнительной защите.

Внешний вид пятижильного кабеля ВВГ

Модификации оболочки

Но у этого вида кабельной продукции много различных модификаций: ВВГнг, ВВГнг Ls, ВВГнг Hf, ВВГнг FrLs и другие. По строению эти виды не отличаются, но за счет добавок в пластификат имеют специфические свойства. Давайте рассмотрим, что они обозначают:

ВВГНГ. Дополнительные буквы «нг» расшифровываются как негорючий. Это значит, что в пластикат оболочек добавлены вещества, которые препятствуют распространению пламени. То есть, самостоятельно этот кабель не горит и не поддерживает горение даже при совместной прокладке.
ВВГнг LS. В этой модификации ПВХ используется тот, который при горении выделяет мало дыма.
ВВГнг-LSLTx. Тут пластификат при горении выделяет мало дыма и этот дым содержит мало токсичных веществ. В огне длительное время не горит, потому применяется в основном для аварийного освещения или на пожароопасных участках. Разрешен к использованию в детских и лечебных учреждениях.
ВВГнг HF. Буквы NF обозначают, что винил оболочек не содержит галогенов, а конкретно — хлора. То есть, дым малотоксичный.
ВВГнг-frls. Это стойкий к огню вариант кабеля, предназначенный для групповой прокладки. Сопротивление открытому огню 60-180 мин. Достигается оно наличием дополнительной защитной оболочки из слюды. При горении выделяет мало дыма.
ВВГ п. Это плоская разновидность. Обычно выпускается двух или трехжильный.

Если коротко подвести итоги: кабель ВВГ имеет оболочку, не распространяющую горение при индивидуальной прокладке. Для групповой прокладки он не пригоден. Зато все остальные виды, начиная с ВВГнг, могут укладываться в пучке.

Количество жил и форма кабеля

Кабель ВВГ любой модификации может иметь от двух до шести проводников. Провода могут быть одножильными или многожильными. Сечение — от 1,5 квадратных миллиметра до 250 квадратных миллиметров. Есть также модификации с нулевыми и защитными проводами. Они имеют меньший диаметр и характерную окраску (синий и голубой).

Жилы могут быть круглыми и сегментными, сам кабель по форме — круглым и плоским

По форме жилы могут быть круглыми или сегментными. Сегментные делают в кабелях большого сечения для уменьшения диаметра. Если жилы круглые, промежутки между ними заполняются пластикатом. Кабель ВВНнг с проводами малого диаметра (до 25 мм) может быть без заполнения.

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

марка;
название производителя;
соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

«К» – контрольный;
«П» – плоский;
«Ш», «У» – установочный;
«М» – монтажный;
«МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

«В» или «ВР» – изоляция оплетки резиновая;
«П» – полиэтиленовая изоляция;
«Пв» – используется вулканизирующий полиэтилен;
«Пс» – применяется самозатухающий полиэтилен;
«С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

«НГ» – огнестойкий, негорючий;
«Б» – бронированный;
«LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Испытание проводов

Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания.

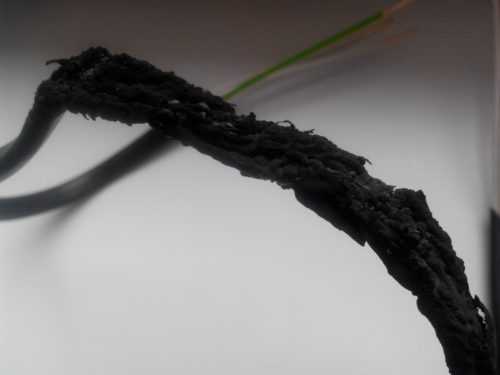

Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение.

https://youtube.com/watch?v=FE4IVqCjVSo

Маркировка различных исполнений

До параметра, указывающего количество и сечение жил, в маркировке могут присутствовать обозначения, указывающие на варианты исполнения, наиболее распространенные из них следующие:

НГ – указывает на наличие в ПВХ изоляции специальных добавок, препятствующих распространению горения (иногда используется альтернативная маркировка — «fr») . Это исполнение отличается от базового типа тем, что при электромонтаже допускается групповая укладка.
LS – в изоляции имеются добавки дымовыделение материала. Как правило, такое исполнение делается совместно с предыдущим, в таких случаях маркировка имеет вид нгls, lsfr или нгд. Силовой огнестойкий и бездымный кабель ВВГнгд производства Севкабель

LSx – такое обозначение указывает на низкую токсичность выделений при возгорании

Обратим внимание, что для ВВГ добиться такого условия нереально, поскольку в качестве материала используется ПВХ, который в такой ситуации выделяет фосген и другие соединения хлора.
HF – еще одно нереальное для ПВХ изоляции обозначение. Оно указывает на отсутствие галогенов (коррозионно-активных веществ) в дыме, выделяемом при возгорании, что откровенная ложь, поскольку в качестве материала изоляции используется поливилхлоридный пластикат.
HFLTx – без комментариев, все сказано в двух предыдущих описаниях.

По поводу трех последних исполнений необходимо дать краткое объяснение. Согласно нормам ГОСТа 53315 при проектировании социальных объектов необходимо закладывать кабели, у которых низкий уровень LTx (токсичности при возгорании). Собственно, это и побудило проектировщиков выдумывать нереальное исполнение. Заметим, что в новом ГОСТе 53769, нет даже упоминания об индексе LTx.

Проверка провода при монтаже

Проверка диаметра сечения жилы. Многие производители некачественного товара занижают сечение намеренно. Это приводит к меньшей растрате меди, а также ухудшению токовой проводимости. Измерение размеров жилы выполняется измерительным прибором – штангенциркулем.

Изображение процесса измерения токопроводящей жилы кабеля для подключения розетки при помощи штангенциркуля

Проверка провода на замыкание и обрыв.

Контроль замкнутости жил друг с другом. Они не должны прозваниваться.

Изображение принципа подключения рабочих элементов мульметра к разным жилам токопроводящего кабеля

Для нахождения обрыва, проверяются все жилы одинаковых цветов. Если обрыва нет – жилы прозваниваются.

Изображение процесса прозвона одной жилы, аналогичным образом нужно проделать с каждым проводом

Проверка кабельной изоляции.

Такой вид проверки необходим для проверки моделей кабеля, которые будут работать в пожароопасных и взрывоопасных помещениях. При тестировании его на воспламеняемость, он не должен гореть. Если шнур загорается – он не годится. При проверке кабель также не должен дымиться и вонять резиной. Все это – факторы ненадежной изоляции.

На данном рисунке представлен результат тестирования кабеля с плохой изоляцией
