Основные виды и электрические характеристики внутренней изоляции электроустановок

Основные понятия и виды старении изоляции

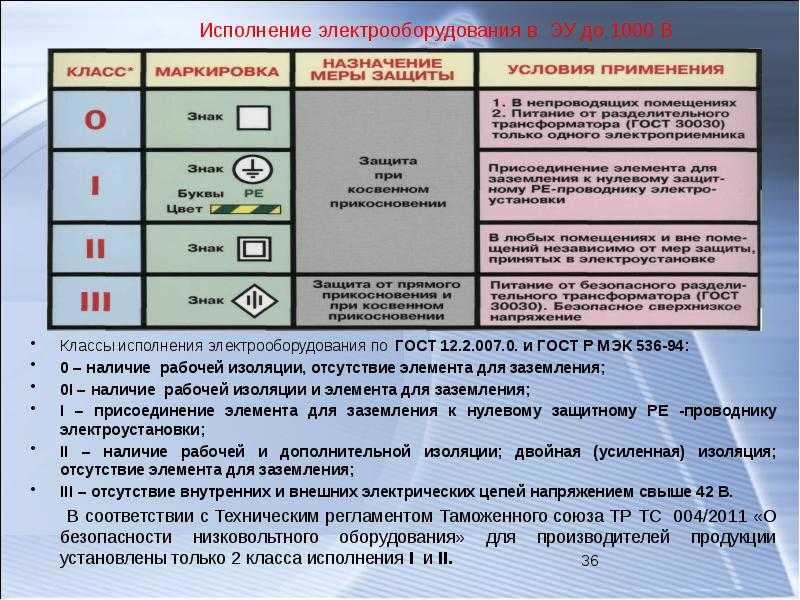

Изоляция электротехнических установок, согласно ГОСТ 1516.2—97, подразделяется на внутреннюю и внешнюю. Внутренняя изоляция — это части изоляционной конструкции, в которых изолирующей средой являются жидкие, твердые или га­зообразные диэлектрики или их комбинация, не соприкасающие­ся с атмосферным воздухом и не подверженные влиянию атмос­ферных и других внешних факторов. Внешней изоляцией являют­ся воздушные промежутки и поверхность твердой изоляции в ат­мосферном воздухе, которые подвержены влиянию атмосферных и других внешних факторов.

В эксплуатации на внутреннюю изоляцию электрооборудова­ния воздействуют электрические, тепловые, механические и другие нагрузки. Они вызывают в изоляции сложные процессы, следствием которых является постепенное ухудшение свойств изоляции, имену­емое старением. Как правило, изменения свойств изоляции носят нео­братимый характер и завершаются пробоем. Однако в отдельных случаях последствия старения могут быть устранены путем восста­новительного ремонта изоляции .

Процессы старения изоляции ограничивают срок службы изо­ляционных конструкций. Поэтому при разработке, изготовлении и в процессе эксплуатации оборудования высокого напряжения дол­жны предусматриваться меры, снижающие темпы старения изоля­ции до такого уровня, при котором обеспечивается требуемый срок службы изоляционных конструкций (обычно 20—30 лет и более).

Изменение свойств внутренней изоляции в процессе эксплуата­ции происходит за счет воздействия на нее различных видов энергии. Кроме того, старение изоляции может быть обусловлено проникно­вением в нее из окружающей среды загрязнений и частиц влаги.

Электрическое старение изоляции

Электрическое старение может происходить при напряженостях электрического поля во много раз (5—20) меньше пробивных напряжений. С увеличением напряжения, приложенного к изо­ляции, темпы электрического старения возрастают, а срок службы соответственно уменьшается. Экспериментально установлено, что зависимость срока службы т от значения воздействующего напря­жения U в диапазоне значений от единиц до 104 ч имеет вид

где А — постоянная, зависящая от свойств изоляции; n — показатель степени, зависящий от конструктивных особенностей изоляции и рода воздействующе­го напряжения (n = 4—8 при напряжении промышленной частоты и n = 9… 12 при постоянном напряжении).

Для области больших сроков службы (более 104 ч) использу­ют другую формулу:

где Uчр — напряжение появления в изоляции частичных разрядов, являющих­ся основной причиной электрического старения внутренней изоляции.

Типичным значением постоянной А для твердой изоляции при нормальных условиях является значение 6-109 год/(кВ)n. Пока­затель степени п обычно выбирают равным 6. Таким образом, фор­мула (7.2) записывается так:

Частичные разряды представля­ют собой локальные пробои ослаблен­ных участков изоляции, которыми яв­ляются газовые полости. Зависимости t =f/( U) получили название «кривых жиз­ни» изоляции. Формулой пользу­ются для случая, когда U > Uчp. При U < Uчр электрического старения изо­ляции не происходит, и срок ее службы неограниченно возрастает. На рисунке 2.1. приведена «кривая жизни» изоляции в двойном логарифмическом масштабе Рисунок 2.1 — Электрическое старение изоляции в логарифмическом массштабе

ПРИЛОЖЕНИЕ 3 (справочное). ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ПЕРЕНАПРЯЖЕНИЯ ПРИ УСКОРЕННЫХ ИСПЫТАНИЯХ ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ ИЗОЛЯЦИИ КОММУТАЦИОННЫХ, УСТАНОВОЧНЫХ ИЗДЕЛИЙ И ЭЛЕКТРИЧЕСКИХ СОЕДИНИТЕЛЕЙ

ПРИЛОЖЕНИЕ 3 Справочное

Определение значения коэффициента перенапряжения производят с целью сокращения времени воздействия испытательного напряжения при ускоренных испытаниях электрической прочности изоляции коммутационных, установочных изделий и электрических соединителей.

1. Физические принципы сокращения времени испытания

1.1. Значение пробивного напряжения можно определить, исходя из его зависимости от времени воздействия на диэлектрик, которая выражается функцией

. (1)

1.2. В интервале времени 0,1 с100 с величину пробивного напряжения можно выразить формулой

, (2)

где ; — постоянные величины, зависящие от диэлектрических свойств изоляции. Для диэлектриков, применяемых в электронной промышленности, (10-10) В·с; 10-14; — время пробоя изоляции, с.

1.3. Из формулы (2) следует, что для сокращения времени пробоя изоляции необходимо увеличить испытательное (пробивное) напряжение. Времени пробоя будет соответствовать напряжение пробоя , а времени — напряжение . Согласно формуле (2), если , то . Отношение и дает значение коэффициента .

, (3)

откуда

. (4)

1.4. Для перехода от пробивных напряжений к испытательным используется условие равенства запаса электрической прочности изоляции при ускоренных испытаниях с одноминутной выдержкой, т.е.

или , (5)

где — испытательное напряжение при одноминутной выдержке, В; — испытательное напряжение при сокращенном времени выдержки, В. Отсюда следует, что

, В. (6)

2. Определение коэффициента

2.1. Метод используется для определения коэффициента при испытаниях изоляционного материала, не вошедшего в таблицу приложения 2. Для определения коэффициента используется формула (3), где, например: — напряжение пробоя при одноминутной выдержке, В; — напряжение пробоя при пятисекундной выдержке, В. Значения напряжений пробоя и находят из экспериментальных данных испытаний образцов или изделий на пробой изоляции.

2.2. Проведение испытаний

2.2.1. Испытательные установки должны соответствовать требованиям пп.1.2.1-1.2.7 настоящего стандарта.

2.2.2. Испытания проводят переменным током частотой 50 Гц.

2.2.3. Испытания на пробой проводят в нормальных климатических условиях.

2.2.4. Для проведения испытаний на пробой следует применять специальные образцы по ГОСТ 6433.3-71 с толщиной пробивного промежутка 1±0,1 мм или специально изготовленное изделие.

2.2.5. Подготовленную партию образцов (изделий) в количестве 100 шт. (100 пробивных промежутков) подвергают испытаниям на пробой или выдержке 60 с под напряжением. Изделия или образцы должны быть отобраны из одной партии пресс-материала и изготовлены в одном режиме прессования. Затем вторую партию также в количестве 100 шт. подвергают испытаниям на пробой при выдержке 5 с.

2.2.6. Первоначально определяют минимальное значение для времени выдержки под напряжением, равном 60 с. Для этой цели проводят предварительные испытания 10-20 образцов (промежутков), плавно повышая напряжение в течение 1-3 мин до наступления пробоя. Затем подсчитывают начальное напряжение в вольтах для выдержки в течение 5 с по формуле

, (7)

где

. (8)

2.2.7. Подачу испытательного напряжения производят плавно за время 0,2-0,5 с, затем образец выдерживают под напряжением в течение установленного времени. Точность выдержки для времени 60 с — ±05 с, для 5 с — ±0,2 с. Если образец выдержал испытательное напряжение в течение заданного промежутка времени или , то напряжение плавно снимают за время 0,2-0,5 с и устанавливают новое испытательное напряжение, которое выше предыдущего на 5-10%. Такими ступенями образец доводят до пробоя и при этом фиксируют: — значение напряжения пробоя; — время, за которое происходит пробой образца.

2.2.8. Полученные данные после пробоя 100 образцов для каждого значения времени выдержки подвергают математической обработке. Рассчитывают среднее арифметическое значение в вольтах по формуле

, (9)

где — число значений . После подсчета значений для интервала выдержки в 60 с и для интервала в 5 с определяется искомого изоляционного материала по формуле

. (10)

Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание Изделия коммутационные, установочные и соединители электрические. Методы измерения электрических параметров: Сб. ГОСТов. — М.: Издательство стандартов, 1985 Редакция документа с учетом изменений и дополнений

подготовлена АО «Кодекс»

Испытания

Испытание диэлектрических галош проводят при напряжении величиной в 3,5 кВ, которое подключают на 1 минуту.

Далее проводят замеры тока утечки, путём пропускания сквозь изделие электрического тока. Делают это следующим образом:

1. Обувь погружают в ёмкость с водой при температуре от 15 до 35 градусов.
2. Проверяют, чтобы края объекта находились над поверхностью воды, а внутреннее пространство оставалось сухим. Требуется, чтобы уровень воды оказался ниже края предмета на 2 сантиметра.
3. Во внутреннюю полость обуви вкладывается электрод, заземлённый при посредстве миллиамперметра.
4. К испытуемому сосуду подключают ток, на период длиной 2 минуты, при этом напряжение повышают до отметки в 5 кВ.
5. Когда до завершения испытания остаётся 30 с, подключают миллиамперметр и снимают показания.

Схема для испытания диэлектрических перчаток, для галош аналогичная.

1 – присоединение к источнику напряжения; 2 – ванна с водой; 3 – вода внутри перчатки и ванны; 4 – электроды (стержень) для подсоединения воды к двум полюсам источника напряжения; 5 – расстояние от края перчатки до воды в ванне

Если величина тока утечки выявленная в ходе испытаний соответствует допустимым нормам, а изделие избежало пробоев, то результаты проверки считают удовлетворительными, а защитное средство пригодное к эксплуатации.

Нормативы допускают проводить испытания одновременно для нескольких пар диэлектрических галош при помощи одного сосуда. В случае если один из объектов оказался пробитым, в период тестирования, то его извлекают, не останавливая испытаний. Все галоши прошедшие проверку получают соответствующий штамп с датой проведения испытания.

Также читайте: Как определить фазу и ноль с помощью приборов и без них

Причины уменьшения электрической прочности

Самое сильное влияние на состояние изоляции оказывает подача переменного напряжения и температурные скачки до предельных норм и выше. Температурные колебания в большую сторону ускоряют движение атомарных частиц, что повышает проводимость изоляции, и, соответственно, снижает ее электрическую прочность. Понижение температуры имеет обратный эффект – для атомов требуется больше энергии, чтобы предоставить свободу электронам или ионам в толщине диэлектрика.

Переменное напряжение создает поляризацию частиц, которые 100 раз в секунду изменяют свое направление на противоположное. Для материалов с высокой степенью чистоты данный фактор не представляет большой угрозы, однако все включения инородных веществ ведут себя иначе. Из-за неоднородности поля при переходе от изоляции к включению происходит изменение физических параметров электрических величин. Со временем включения расширяются и достигают величины микротрещин, что и приводит к старению изоляции.

Конечным результатом снижения прочности изоляции является электрический пробой, который может привести к разрушению диэлектрика и выходу со строя соответствующего оборудования.

По виду они подразделяются на:

• Электрический – происходит в твердых изоляционных материалах, характеризуется лавинообразным процессом при котором разрываются естественные связи внутри атома;
• Тепловой пробой – происходит когда изоляция получает больше тепловой энергии, чем способна отвести. Возникает как следствие размягчения, которое приводит к деформации и уменьшению толщины материала;
• Электромеханический – характерен для хрупкой изоляции (фарфора, керамики) где внутренние разряды приводят к механическим повреждениям;
• Электрохимический – обуславливается изменением химического состава изоляции. Чаще всего, в результате старения, иногда за счет диффузии металла проводника в поры диэлектрика, что и снижает электрическую прочность;
• Ионизационный – присущ тем диэлектрикам, где присущи газовые включения или другие неоднородности, в которых происходит ионизация частиц.

На практике вышеперечисленные виды, чаще всего, дополняют друг друга, поэтому электрическая прочность снижается не сразу, а со временем старения.

Рис. 2. Зависимость видов пробоя

Силовые кабели. Классификация

Для удобства силовые кабели можно классифицировать по ряду признаков:

• По напряжению:
  -силовые кабели на низкое напряжение: 0,66 кВ, 1кВ, 3кВ, 6кВ, 10 кВ, 20 кВ, 35 кВ;
  – силовые кабели на высокое напряжение: 110 кВ, 220 кВ, 330 кВ, 380 кВ, 500 кВ, 750 кВ и выше;
• По материалу изоляции: – пластмассовая;
  -полиэтиленовая;
  – резиновая;
  -бумажная;
• По материалу и форме токоведущих жил: – алюминиевые;
  -медные; -круглая, секторная или сегментная форма жил

Приведенная укрупненная классификация наиболее распространенная в кабельной среде. В соответствии с ней можно выделить следующие группы силовых кабелей:

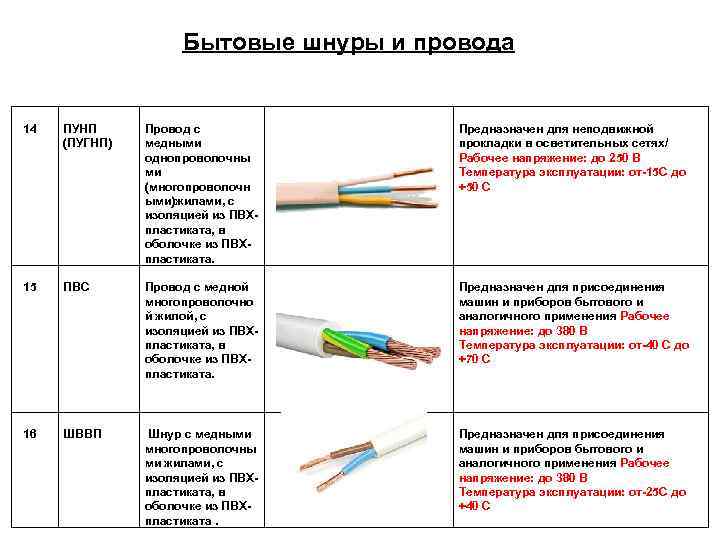

Силовые кабели с ПВХ изоляцией- распространенный тип кабеля как в промышленности, так и в быту. ПВХ или поливинилхлорид представляет собой твердый полимер с невысокими электроизоляционными свойствами, однако с хорошей устойчивостью к воздействию кислот, щелочей, солей, влаге. Длительная рабочая температура силовых кабелей с ПВХ изоляцией может составлять +80-90 С. При более высоких температурах ПВХ начинает плавиться с выделением опасного хлороводорода.Также ПВХ ухудшает свои свойства на солнечном свете. Для снижения отрицательных свойств ПВХ в него добавляют специальные добавки, делая его негорючим, нетоксичным и более стойким к агреесивным воздействиям.
Наиболее популярные марки силовых кабелей с ПВХ изоляцией (перечислим из медных): ВВГ, ВВГнг (кабель не распространяющий горение), NYM (зарубежный аналог отечественного ВВГз), ВВГ-ХЛ (морозостойкий кабель), ВВГЭ (с экраном для защиты от помех)Силовые кабели с бумажной изоляцией- популярный дешевый тип кабеля со своими недостатками и достоинствами.Бумажная изоляция представляет собой неоднородный диэлектрик, выполненный из нескольких слоев кабельной бумаги, пропитанной масляным составом различной вязкости – стекающим либо нестекающим. Преимуществом данного типа кабеля является его относительная дешевизна и возможность изготовления кабелей на высокие напряжения. Однако у кабелей с бумажной изоляцией есть существенные недостатки – гигроскопичность бумажной изоляции и ограничение монтажа на разноуровневых трассах. Для защиты от попадания влаги на изоляцию кабель заключают в металлическую оболочку, а при разности уровней участков более 25 метров используют кабели с нестекающими пропиточными составами на основе церезина.
Наиболее популярные марки силовых кабелей с бумажной изоляцией: СБ,СГ,СБл,СКл,ЦСПСиловые кабели с резиновой изоляцией- тип, который используется там, где необходима повышенная стойкость кабеля к многократным изгибам. Резиновая изоляция представляет натуральный или синтетический каучука в сочетании с наполнителями, размягчителями и другими добавками. Резина практически не впитывает воду, однако она выдерживает меньшую рабочую температуру (до + 65 С), в следствии чего допустимая токовая нагрузка на кабель невысока. Резиновая изоляция достаточно быстро стареет под воздействием озона и солнечных лучей. Срок службы многих резиновых кабелей не превышает 4-10 лет.
Наиболее популярные марки силовых кабелей с резиновой изоляцией: КГ, КПГ, РПШ, ВРГСиловые кабели с изоляцией из сшитого полиэтилена— стали одним из ведущих направлений в кабельной промышленности. Сшитый полиэтилен – это полиэтилен, обработанный на молекулярном уровне, благодаря чему электрические свойства материла улучшаются. Преимуществами кабелей с изоляцией из СПЭ – большая общая строительная длина и менший вес кабеля, большая пропускная способность, стойкость к влаге и другие. Однако на сегодняшний день при монтаже кабеля с изоляцией из СПЭ выявляются не совпадение заявленных показателей с результатами на практике, поэтому нужно внимательно выбирать производителя и тщательно проверять документацию на кабель.
Наиболее популярные марки силовых кабелей с изоляцией из СПЭ: ПвВг, ПвПг, ПвБбШп, ПвПу2г{SOURCE}

Что такое электрическая прочность?

Под электрической прочностью для любой изоляции следует понимать такую минимальную разность потенциалов, приложенную к единице толщины, при которой начинают происходить разряды. Электрическая прочность представляет собой нелинейную функцию, изменение которой зависит от таких факторов:

• Толщины изоляции;
• Диэлектрической проницаемости;
• Температуры как окружающего пространства, так и самой изоляции;
• Тип диэлектрика;
• Род приложенного напряжения (переменное или постоянное).

Таким образом, можно сказать, что прочность изоляции определяет пробивное напряжение. На практике для каждого материала этот параметр вычисляется эмпирическим путем после проведения многочисленных испытаний.

Рис. 1. Воздействие напряжения на диэлектрик

Величина измеряется как В/мм или кВ/см и т.д., к примеру, сухой воздух, в среднем, обладает прочностью 32кВ/см.

Однако прочность изоляции будет зависеть и от агрегатного состояния материала:

• Твердые диэлектрики – наиболее распространенные в кабельно-проводниковой продукции, предназначены для изготовления изоляции жил, корпусов приборов, прокладок и т.д. После пробоя или микро пробоя происходит разрушение изоляции, образуются каналы, по которым повторный пробой будет происходить уже при меньшем напряжении.
• Жидкие диэлектрики – наиболее распространенный вариант – трансформаторное масло, используемое в трансформаторах, выключателях, кабелях высокого напряжения. За счет подвижной структуры обладают способностью к восстановлению, благодаря чему они отлично проявляют себя в тех же масляных выключателях, где изоляция одновременно гасит дугу, а после этого восстанавливается.
• Газообразная изоляция – вокруг обмоток трансформатора или других электрических аппаратов используется воздух, то же можно сказать о некоторых типах высоковольтных выключателей. Но в современных приборах часто применяется элегаз или азот. Газы также легко восстанавливаются после пробоя.

Физически электрическая прочность диэлектриков обеспечивается за счет отсутствия свободных носителей заряда в материале. Молекулы диэлектрика настолько прочно удерживают электроны на крайних орбитах, что даже приложенное напряжение не может вырвать их с орбит. Разумеется, что если рассмотреть идеальный вариант – расположение материала между двумя пластинами, на которые подано напряжение, то через него протекать не будет. Однако все атомы будут получать дополнительную энергию, что создаст большую напряженность электрического поля, как во всей твердой изоляции, так и в каждом отдельном атоме.

Но, если между вышеприведенными пластинами поместить не один кусок диэлектрика, а две из разных материалов или половину из воздуха, а вторую из пластика, то напряженность электрического поля в этих материала будет отличаться из-за того, что у них разная диэлектрическая проницаемость. Это является одним из важнейших факторов снижения электрической прочности.

Измерительные приборы

Приборы для измерения сопротивления изоляции условно делятся на две группы. Это: щитовые измерители переменного тока и малогабаритные приборы (они переносятся вручную). Первые образцы применяются в комплекте с подвижными или стационарными установками, имеющими собственную нейтраль. Конструктивно они состоят из релейной и индикаторной частей и способны непрерывно работать в действующих сетях 220 или 380 Вольт.

Чаще всего замеры сопротивления изоляции электропроводки организуются и проводятся с использованием мобильных устройств, называемых мегаомметрами. В отличие от обычного омметра, это прибор предназначается для измерений особого класса, основанных на оценке состояния изоляции при воздействии на нее высокого напряжения.

Известные модели этих приборов бывают аналоговыми и цифровыми. В первых из них для получения нужной величины испытательного напряжения используется механический принцип (как в «динамо-машине»). Специалисты нередко называют их «стрелочными», что объясняется наличием градуированной шкалы и измерительной головки со стрелкой.

Эти устройства достаточно надежны и просты в обращении, но на сегодня они морально устарели. Основное неудобство работы с ними состоит в значительном весе и больших габаритах. На смену им пришли современные цифровые измерители, в схеме которых предусмотрен мощный генератор, собранный на ШИМ контроллере и нескольких полевых транзисторах.

Такие модели в зависимости от конкретной конструкции способны работать как от сетевого адаптера, так и от автономного питания (один из вариантов – аккумуляторные батареи). Показания по измерению изоляции силовых кабелей в этих приборах выводятся на ЖК дисплей. Принцип их работы основан на сравнении проверяемого параметра и эталона, после которого полученные данные поступают в специальный блок (анализатор) и обрабатываются там.

Цифровые приборы отличаются сравнительно небольшим весом и малыми размерами, что очень удобно при проведении полевых испытаний. Типичными представителями таких приборов являются популярные измерители Fluke 1507 (фото слева). Однако для работы с электронной схемой нужен определенный уровень квалификации, позволяющий подготовить прибор и получить при измерениях минимальную погрешность. Такой же подход потребуется и при обращении с импортным цифровым изделием под обозначением «1800 in».

Важно отметить, что проверять изоляцию кабельной продукции посредством обычных измерительных приборов не имеет смысла. Для этих целей не годится ни самый «продвинутый» мультиметр, ни любой другой подобный ему образец

С их помощью удастся провести лишь приблизительную оценку параметра, полученного с большим процентом погрешности.

Подготовка к измерениям

Подготовка к проведению испытаний изоляции сводится к выбору прибора, подходящего по своим характеристикам для заявленных целей, а также к организации схемы измерений. Наиболее подходящими для большинства случаев считаются следующие приборы:

1. Мегаомметры типа М4100, имеющие до пяти модификаций.
2. Измерители серии Ф 4100 (модели Ф4101, Ф4102, рассчитанные на пределы от 100 Вольт до одного киловольта).
3. Приборы ЭС-0202/1Г (пределы 100, 250, 500 Вольт) и ЭС0202/2Г (0,5, 1,0 и 2,5 кВ).
4. Цифровой прибор Fluke 1507 (пределы 50, 100, 250, 500, 1000 Вольт).

Мегаомметр М4100

Мегаомметр-Ф-4100

Мегаомметр-ЭС-02021Г

Цифровой измеритель Fluke 1507

Согласно ПУЭ перед замерами сопротивления изоляции потребуется подготовить схему присоединения мегаомметра к элементам проверяемого объекта. Для этого в комплекте измерителя имеется пара гибких проводов длиной не более 2-х метров. Собственное сопротивление их изоляции не может быть менее 100 Мом.

Отметим также, что для удобства проверки изоляции кабеля мегаомметром рабочее концы проводов маркируются, а со стороны прибора на них надеваются специальные наконечники. С ответной стороны измерительные кабели оборудуются зажимами типа «крокодил» со специальными щупами и изолированными ручками.

КЛАССИФИКАЦИЯ И МАРКИРОВКА СИЛОВЫХ КАБЕЛЕЙ

Силовые кабели удобно классифицироваться по номинальному напряжению, на которые они рассчитаны. Классификационными признаками могут служить также вид изоляции и конструктивные особенности кабелей.

Все силовые кабели по номинальному рабочему напряжению можно условно разделить на две группы. В группу низкого напряжения включены кабели, предназначенные для работы в электрических сетях с изолированной нейтралью переменного напряжения 1, 3, 6, 10, 20 и 35 кВ частотой 50 Гц. Эти же кабели могут быть использованы с заземленной нейтралью и в сетях постоянного тока. Такие кабели выпускаются с бумажной пропитанной, пластмассовой и резиновой изоляцией, причем наиболее перспективным видом изоляции является пластмассовая. Кабели с пластмассовой изоляцией более просты в изготовлении, удобны при монтаже и эксплуатации.

Производство силовых кабелей с пластмассовой изоляцией в настоящее время значительно расширяется. Силовые кабели с резиновой изоляцией выпускаются в ограниченном количестве. Кабели низкого напряжения в зависимости от назначения выпускаются в одножильном, двухжильном, трехжильном и четырехжильном исполнении. Одножильные и трехжильные кабели используются в сетях напряжением 1-35 кВ, двух- и четырехжильные кабели используются в сетях напряжением до 1 кВ.

Четырехжильный кабель предназначен для четырехпроводных сетей переменного напряжения. Четвертая жила в нем является заземляющий или зануляющий, поэтому ее сечение, как правило, меньше сечения основных жил. Однако при прокладке кабелей во взрывоопасных помещениях и в некоторых других случаях сечение четвертой жилы выбирается равным сечению основных жил.

В группу кабелей высокого напряжения включены кабели, предназначенные для работы в сетях переменного напряжения 110, 220, 330, 380, 500, 750 кВ и выше, а также кабели постоянного напряжения от +100 до +400 кВ и выше. Основная масса кабелей высокого напряжения в настоящее время изготовляется с пропитанной маслом бумажной изоляцией – это маслонаполненные кабели низкого и высокого давления. Высокая электрическая прочность изоляции этих кабелей обеспечивается избыточным давлением масла в них. Однако за рубежом получили также распространение газонаполненные кабели, в которых используется газ, как в виде изолирующей среды, так и для создания избыточного давления в изоляции. Кабели высокого напряжения с пластмассовой изоляцией являются наиболее перспек-тивными.

Маркировка силовых кабелей обычно включает буквы, обозначающие материал, из которого изготовлены жилы, изоляция, оболочка, и тип защиты покрова. Маркировка кабелей высокого напряжения отражает также особенности его конструкции.

Медные токопроводящие жилы в маркировке кабелей не отмечаются специальной буквой, алюминиевая жила обозначается буквой А, стоящей в начале маркировки. Следующая буква маркировки кабеля обозначает материал изоляции, причем бумажная пропитанная изоляция не имеет буквенного обозначения, полиэтиленовая изоляция обозначается буквой П, поливинилхлоридная – буквой В, а резиновая изоляция – буквой Р. Далее следует буква, соответствующая типу защитной оболочки: А – алюминиевая, С – свинцовая, П – полиэтиленовый шланг, В – оболочка из поливинил хлорида, Р – резиновая оболочка. Последние буквы обозначают тип защитного покрова.

Например, кабель марки СГ имеет медную жилу, бумажную пропитанную изоляцию, свинцовую оболочку, защитные покровы отсутствуют. Кабель марки АПаШв имеет алюминиевую жилу, изоляцию из полиэтилена, алюминиевую оболочку и шланг из поливинилхлоридного пластиката. Маслонаполненные кабели в своей маркировке содержат букву М (в отличие от газонаполненных – буква Г), а также букву, обозначающую характеристику давления масла в кабеле и связанные с этим особенности конструкции. Например, кабель марки МНС – это кабель маслонаполненный, низкого давления, в свинцовой оболочке с упрочняющим и защитным покровом или кабель марки МВДТ – маслонаполненный кабель высокого давления в стальном трубопроводе.

Условные обозначения кабелей с изоляцией из сшитого полиэтилена

Материал жилы

Без обозначения

Медная жила

напр. ПвП 1´95/16-10
