Опрессовка кабельных наконечников - правильный порядок обжима, выбор наконечников

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

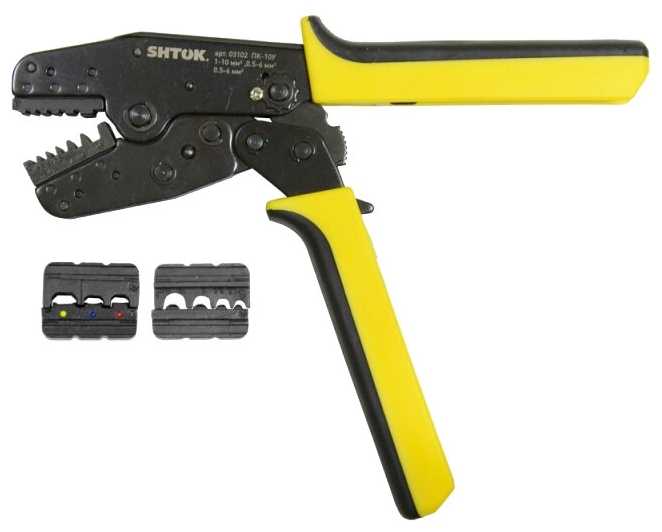

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.

Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

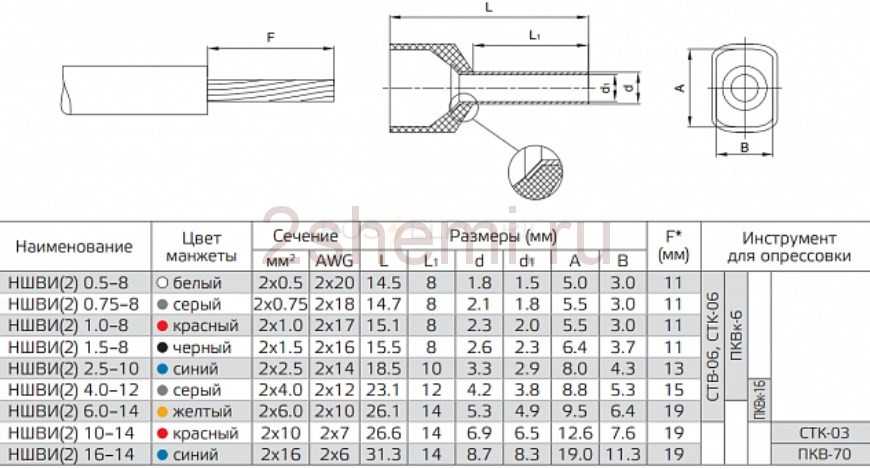

Двойные НШВИ – когда требуется обжать 2 жилы

Основные правила опрессовки

Чтобы выполнить качественную опрессовку проводов гильзами или наконечниками нужно соблюдать следующие правила:

правильно подберите наконечник;
грамотно и тщательно выполните зачистку жилы;
для работы применяйте специализированные инструменты;
выберите подходящую матрицу;
соблюдайте последовательность обжима.

Важно правильно установить диаметр отверстия на инструменте, чтобы не повредить соединенные элементы. В таблице можно посмотреть некоторые советы по опрессовке

В таблице можно посмотреть некоторые советы по опрессовке

Об особенностях опрессовки можно посмотреть в этом ролике:

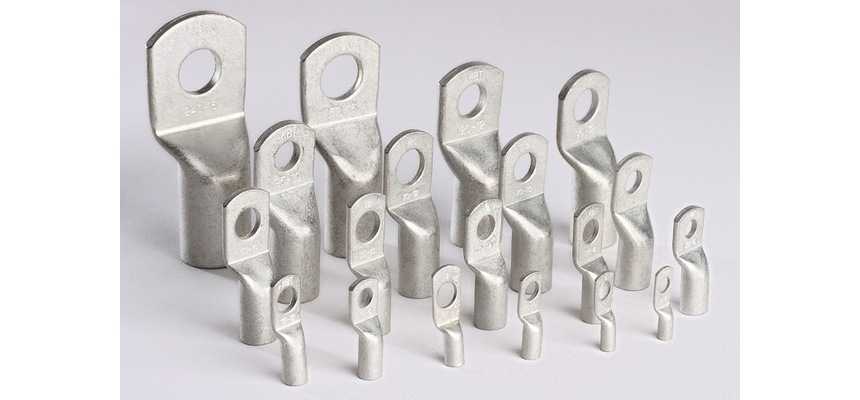

Наконечник медный луженый ТМЛ — особенности и применение

Медные обжимы отличаются высокой герметичностью, поэтому их размещают во влажных местах или там, где часто используется вода. Также медные элементы отличаются устойчивостью к различным агрессивным средам. Маркировка с цифрами и буквами позволяет быстро определить тип наконечника. О том, что наконечник кабельный медный луженый под опрессовку изготовлен из трубы, свидетельствует буква Т. Буква М подтверждает материал, из которого изготовлен наконечник, то есть медь. О наличии луженого, то есть обработанного оловом покрытия, свидетельствует буква Л. О номинальном сечении, то есть диаметре провода, говорят первые цифры в маркировке. Также в ней указываются цифры, которые подтверждают внутренний диаметр хвостовика элемента и диаметр отверстия под болт.

Подобные кабельные наконечники изготавливаются по ГОСТ 7386–80. Они выпускаются из медной трубы, которую получают из электротехнической меди марки М2. Медная труба изготавливается цельнотянутым способом. На одном конце отрезок трубы определенного диаметра и длины проходит через операцию сплющивания. После этого в нем выполняется отверстие под болт.

Про кабельные наконечники и их разнообразие

В распоряжении специалистов, которые занимаются электромонтажом существует большой выбор кабельных наконечников для самых разных электрических соединений. Сделать правильный выбор наконечника может оказаться сложнее, чем вы думаете. На выбор подходящего кабельного наконечника решающее значение имеет надежное и безопасное соединение. Для обжимных наконечников – безопасный и надежный результат обжима.

Примечание: Обжим ― это специальный технологический приём неразъёмного соединения провода или жилы кабеля с наконечником специальным инструментом под названием кримпер.

В этой статье более подробно рассмотрим наиболее популярные кабельные наконечники для медных проводников и выясним, что нужно учитывать при их выборе, чтобы соединение было действительно безопасным и долговечным.

При этом не забудем упомянуть, что для алюминиевых проводов и кабелей выпускают специальные медно-алюминиевые (марка ТАМ) и алюминиевые (марка ТА) наконечники. Медные наконечники для опрессовки маркируются, как ТМ. Всю маркировку наконечников вы можете посмотреть на сайте https://www.optprommetiz.ru/nakonechniki-kabelnye.php.

Штыревые наконечники НШВИ: что это такое

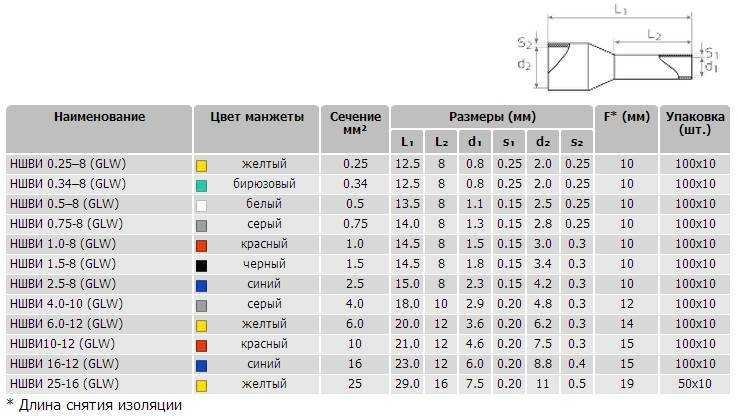

Для бытового использования применяют наконечники НШВИ, размеры которых довольно разнообразны. Домашний мастер может подобрать из них любой, подходящий к сечению жил, используемых в домашней электросети. Популярными в России можно назвать наконечники НШВИ «КВТ», каталог которых содержит все известные размеры диаметров, от 0.25 мм до 150 мм, но большим спросом пользуются изделия НШВИ 2 и 2.5 мм.

Такие изделия можно приобрести по отдельности, но лучше покупать набором, в который входят и специальные клещи для обжима. Пользоваться ими несложно – это под силу любому домашнему мастеру, однако некоторая сноровка нужна.

Разнообразие изделий для опрессовки. Два верхних ряда – НШВИ

Полезная информация! Перед началом электротехнических работ с использованием НШВИ (если нет опыта) лучше потренироваться на ненужных отрезках кабеля. При неправильном монтаже снять наконечник с жилы не удастся, ее придется отрезать, а укорачивать электропроводку в щите или распределительной коробке не стоит.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
с покрытием, ТМЛ – Х – У.

Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Самодельные наконечники

В настоящее время наиболее популярными наконечниками стали PHOENIX CONTACT. На территории СНГ они пользуются наибольшим спросом. Отзывы об этой продукции чаще всего положительные. Держатся на кабеле они довольно хорошо. Соединение между кабелем и этой деталью также находится на приемлемом уровне, по словам покупателей. Некоторые из покупателей использовали эту деталь для переборки электрических контактов двигателя автомобиля. Владельцы отмечают, что даже без профобжимника очень удобно делать опрессовку. Делать ее можно при помощи молотка, но бить нужно аккуратно, иначе можно перебить жилы. При токе примерно в 80 А контакты оставались холодными.

Однако не всегда можно найти подходящее по размерам приспособление. По этой причине довольно часто люди изготавливают их самостоятельно. Сделать это довольно просто. Для того чтобы изготовить такой элемент, необходимо взять медный кусок трубы с подходящим размером, расплющить один конец, а после этого сделать отверстие с нужным размером. Однако проблема может быть в том, что непонятно, какое напряжение будет способно выдержать такое изделие. Поэтому делать их самостоятельно не рекомендуется.

Во время выполнения электромонтажных работ при соединении кабельных жил должна обеспечиваться максимальная безопасность в местах контакта двух концов кабеля. Это элементарное требование противопожарной безопасности, которая обеспечивается специальными гильзами, в данном случае медными с лужением. Они используются при соединении двух проводов для удлинения кабеля, при подключении любого бытового и промышленного электрооборудования к сети, в распределительных щитах. Производятся из цельнотянутой медной трубы.

надежность соединения;
безопасность;
защищенность от влаги;
герметичность;
защиту контактов от повреждений;
предупреждение перегрева в месте соединения;
увеличение площади контакта;
возможность монтажа на улице под открытым небом;
невосприимчивость к агрессивным средам;
сохранность электроприборов от перегрузки.

Луженый вариант, то есть покрытый оловом, более практичен в отличие от варианта без лужения. Покрытие продлевает срок службы, он более устойчив к агрессивным средам, обладает повышенной антикоррозийностью.

Маркировка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.

Вариант цветной маркировки

Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот некоторые обозначения в данной системе:

А – гильза выполнена из алюминия;
Л – применяется латунь;
М – в основе изделия медь;
Т – элемент сделан из металла трубчатого сечения;
У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Маркировки втулочных наконечников

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ можно воспользоваться специальным каталогом или таблицами.

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

кольцевые (НКИ).
вилочные (НВИ).
штыревые круглые (НШКИ).
плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

Соединение проводов винтовыми клеммниками

Одним из распространенных способов создания контакта является использование винтовых клеммников. В них надежный контакт обеспечивается за счет затяжки винта или болта. При этом к каждому винту или болту рекомендуется присоединять не более двух проводников. При использовании в таких соединениях многопроволочных жил концы проводов требуют предварительного облужения или применения специальных наконечников. Преимуществом таких соединений являются их надежность и разборность.

По назначению клеммники могут быть проходными и соединительными.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Они обычно применяются для коммутации проводов в распределительных коробках и распределительных щитах.

Проходные клеммники используются, как правило, для подключения к сети различных приборов (люстр, светильников и т. д.), а также при сращивании проводов.

При соединении при помощи винтовых клеммников проводов с многопроволочными жилами их концы нуждаются в предварительной пропайке или опрессовке специальными наконечниками.

При работе с проводами из алюминия использование винтовых клеммников не рекомендуется, так как алюминиевые жилы при их затяжке винтами склонны к пластической деформации, что приводит к снижению надежности соединения.

Классификация наконечников под опрессовку

Для соединения электрокабелей пользуются наконечниками и гильзами, которые выпускаются под одножильные или многожильные шнуры. Изделия производятся из холоднокатаных прутков, труб, листов. Выбирать гильзы следует в соответствии с диаметром соединяемой жилы.

По материалу изготовления типы наконечников бывают:

медными;
алюминиевыми;
смешанными (медно-алюминиевыми).

Выделяют также луженые медные оконцеватели, чья особенность состоит в способности сопротивляться окислению.

Кроме материала гильзы можно классифицировать по их основным функциям:

для подключения;
для соединения.

Для подключения

Существует несколько разновидностей наконечников для проводов, подсоединяющихся к клеммам. Их отличительная особенность – это возможность временного подключения или частой смены с одной на другую клемму:

кольцевые (отличаются надежностью);
крюки (позволяют подключаться без удаления винта);
вилочные (удобны при переподключениях);
штифты (под зажим);
круглые иглы (минус – небольшая контактная поверхность);
втулочные (используются в любых видах клемм);
для кабеля (обладают отверстием для винта);
с изгибом.

Для соединения

Изделие представляет собой полую трубку из определенного материала, куда помещаются соответствующие жилы.

Существует два типа изделий для соединения:

внутри которых соединяются провода;
которые соединяют уже оконцованные шнуры.

Изолированные разъемы

Тип: РПИ-П

Разъемы плоские изолированные «папа» с ПВХ манжетой

Тип: РПИ-М

Разъемы плоские изолированные «мама» с ПВХ манжетой

Тип: РППИ-М

Разъемы плоские полностью изолированные «мама» в ПВХ корпусе

Тип: РШИ-П

Разъемы штекерные изолированные «папа» с ПВХ манжетой

Тип: РШИ-М

Разъемы штекерные изолированные «мама» с ПВХ манжетой

Тип: РПИ-О

Разъемы плоские ответвительные изолированные с ПВХ манжетой

Тип: ВРПИ-П

Виброустойчивые плоские разъемы «папа» с ПВХ манжетой

Тип: ВРПИ-М

Наконечник вилочный изолированный с нейлоновой манжетой

Тип: РПИ-П-НТ

Разъемы плоские «папа» с гибридной изоляцией

Тип: РПИ-М-НТ

Разъемы плоские «мама» с гибридной изоляцией

Тип: РПИ-П(н)

Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе

Тип: РПИ-М(н)

Разъемы плоские полностью изолированные «мама» в нейлоновом корпусе

Тип: Ответвитель ОВ

Ответвитель используется для быстрого ответвления от главной токонесущей магистрали.

Тип: Ответвитель ОВ-Т

Ответвитель используется для быстрого ответвления от главной токонесущей магистрали.

Тип: РФИ-М(н)

Разъемы флажковые изолированные «мама» в нейлоновом корпусе.

Тип: РПИ-П-Т

Разъемы плоские «папа» с термоусаживаемой манжетой.

Тип: РППИ-М-Т

Разъемы плоские «мама» в термоусаживаемом корпусе.

Тип: ВРШИ-П(н)

Виброустойчивые разъемы штекерные «папа» в нейлоновом корпусе.

Тип: ВРШИ-М(н)

Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе.

Тип: РП-М / РП-П

Разъемы плоские под двойной обжим по жиле и изоляции.

Виды стоматологических наконечников

Наибольшее распространение получила следующая классификация стоматологических наконечников:

турбинные;
прямые;
угловые.

Турбинные наконечники

Бор приводится во вращение сжатым воздухом с помощью пневматической турбины. Характеризуются высокой скоростью вращения – до 400 000 об/мин и небольшим допустимым усилием на рабочий инструмент – обычно до 2 г. Плохо переносят боковые нагрузки на бор.

Прямые наконечники

Отличаются от турбинных тем, что бор приводится в движение электрическим или пневматическим микромотором. Скорость вращения примерно в 10 раз меньше, чем у турбинных и достигает 40 000 об/мин. Позволяют прикладывать усилие к обрабатываемой поверхности до 500 г.

Используются чаще всего в хирургической и ортопедической практике. Допустимы боковые нагрузки.

Угловые наконечники

По конструкции и характеристикам аналогичны прямым наконечникам. Отличаются тем, что бор устанавливается под углом для облегчения доступа к труднодоступным местам, а также могут иметь повышающий или понижающий коэффициент передачи, благодаря чему диапазон скоростей вращения расширяется от 1000 до 230 000 об/мин.

Достоинство повышающего наконечника – большее допустимое усилие при той же скорости вращения по сравнению с турбинным.

Практически все современные наконечники имеют внутреннюю воздушно-водяную систему отвода тепла, выделяющегося при препарировании тканей зуба.

Кроме того, на рынке недавно появились инструменты со встроенным освещением, значительно повышающие комфортность и качество работы стоматолога.

Особенности работы с изолированными штыревыми и другими наконечниками

НШВИ можно обжать даже такими клещами, без храповика

Необходимый для работы инструмент

ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки. Пресс-клещи комплектуются разными матрицами под различные размеры и формы

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Двойные НШВИ – когда требуется обжать 2 жилы

Правила опрессовки: возможные ошибки домашнего мастера

О совместимости металлов уже говорилось. Стоит добавить, что независимо от того, насколько плотным получилось соединение, если металлы различны, то со временем происходит окисление, что приводит к нагреву контакта. И чем выше температура, тем интенсивнее этот процесс. Такой вот замкнутый круг.

Неправильная обжимка кабеля. Изоляция зачищается вровень с краем трубки

Распространенная ошибка начинающих домашних мастеров – укорачивание гильзы. Несмотря на упрощение выполнение монтажа, площадь соединения уменьшается, что приведет к ослаблению контакта и нагреву. Опрессовывать следует специальным инструментом. Молоток и зубило здесь не подойдут. Несмотря на жесткость медного наконечника (типа НШП), зубилом можно его перерубить, а молотком плотного контакта не добиться. Диаметр гильзы должен быть максимально приближен к сечению жилы. Даже профессиональные электрики иногда не придают значения этому правилу, что в корне неверно.

Электрический мобильный пресс для обжимки на аккумуляторной батарее способен на многое

Втулки изолированные штыревые

Наконечник штыревой втулочный изолированный для насадки на провода состоит из двух частей:

проводник — трубочка длиной в несколько десятков миллиметров. Именно эта часть будет обжата.
изоляция — пластиковый элемент в разном цвете и толщине, в зависимости от размера кабеля для которого предназначен наконечник.

Разумеется их можно купить в различных размерах, чтобы они идеально соответствовали поперечному сечению обжимаемого кабеля. Вот таблица основных характеристик:

Стоит объяснить, как описываются различные размеры изолированных наконечников. На примере меток на рисунке видно:

HI — Тип продукта в виде символа.
2,5 — клемма предназначенная для зажима одиночного провода с максимальным поперечным сечением 2,5 мм2.
2 X 2,5 — клемма предназначена для затягивания двух проводов, каждый из которых имеет максимальное поперечное сечение 2,5 мм2.
/ 8 — длина проводящего элемента в миллиметрах.

Значит если вы видите в магазине символ «HI 2 X 1.5 / 8», это означает, что в упаковке имеются изолированные наконечники, предназначенные для затягивания двух проводов, каждый с максимальным поперечным сечением 1,5 мм2 и длина проводящего элемента — 8 мм.

Как оконцевать провод без наконечника

Применение наконечников — это удобный способ оконцовки провода. Однако они не всегда есть под рукой. В таком случае оконцовка кабеля производится без наконечников. Зачищенную от изоляции и грязи токоведущую жилу вручную сгибают в форме кольца (ушка) под болт. Для формовки соединения следует применять длинногубцы с округлой внешней стороной. Полученное соединение менее надежно, чем наконечник заводского исполнения.

Если провод медный, то ушко под болт можно залудить припоем. Загибать кольцо необходимо по направлению закручивания винта, чтобы в процессе затяжки ушко закручивалось вокруг болта, а не наоборот.
