С какой стороны в розетке находится фаза

Как работают более сложные, активные индикаторные отвертки

Простейшие индикаторной отвертки используют контактный метод измерения, то есть, чтобы определить наличие напряжения надо обязательно прикасаться жалом к проводнику. Это достаточно удобно, но не решает большинства задач, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

Более совершенной модели индикаторных отверток могут работать бесконтактным способом – они реагируют на электромагнитное поле, которое возникает в любом проводнике при протекании сквозь него электрического тока. Устройство таких открыток гораздо сложнее — в них уже есть своя схема и отдельное питание. Большинство оснащены звуковой индикацией. Отдельной категорией идут индикаторные отвертки с ЖК экраном – такие модели могут даже показывать какое напряжение в измеряемой сети.

Принцип работы очень простой – в отвертке есть катушка и когда она попадает в поле вокруг проводника, то в ней появляется электрический ток, который заставляет светиться индикаторную лампу и звучать зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы в проводке даже сквозь стену – без такого устройства пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед тем, как пользоваться отверткой индикатором с возможностью бесконтактного определения наличия напряжения, надо не забывать включать их питание – чтобы не садилась батарейка, на них есть переключатель.

Как пользоваться как пользоваться такой индикаторной отверткой можно узнать просмотрев эту краткую видео-инструкцию:

Кроме» индикаторных отверток существуют другие виды детекторов напряжения, узнать о которых вы можете прочитав эту статью.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим

При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

• индикаторная отвертка;
• мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Вам это будет интересно Особенности системы уравнения

Электролампа

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен

Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

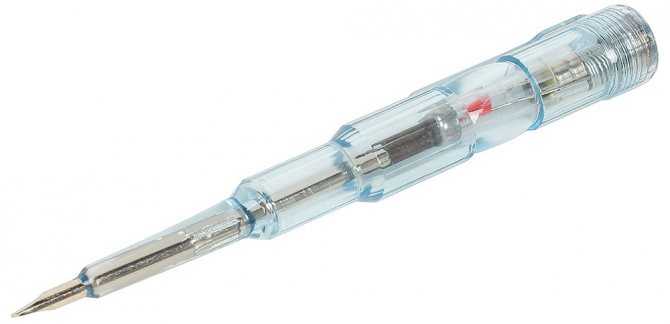

Пример исправной индикаторной отвертки

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

Отвертка с изолированным жалом В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей.

Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Пример мультиметра

Важно! Как и правила дорожного движения, правила электробезопасности обязательно нужно соблюдать, ведь электрический ток невидим, неслышим и неосязаем, и именно этим он и опасен. Вам это будет интересно Соединение резисторов

Вам это будет интересно Соединение резисторов

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;
4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Устройство бытовых электрических сетей

Поступление электроэнергии в любые жилые строения происходит через трансформаторные подстанции, которые изменяют поступающее высоковольтное напряжение, и на выходе оно уже имеет показатель равный 380 В.Бытовые электросети современного образца выглядят и функционируют следующим образом:

1. Трансформаторная обмотка на подстанции имеет особый вид соединения, который придает ей сходство со звездой. Три вывода подключаются к одной общей точке нуля, а другие три на соответствующие клеммы.
2. Выводы, подключенные к нулю, соединяются и подключаются к заземлению трансформаторной подстанции.
3. В этом же месте общий нуль разделяется на рабочий нуль и специальный защитный PE-проводник.
4. Описанная система получила обозначение TN-S, но в старых домах до сих пор действует схема TN-C, которая отличается в первую очередь отсутствием защитного PE-проводника.
5. Фаза и нуль, после вывода из трансформатора, протягиваются к жилым домам для подключения к вводному электрощиту. Здесь происходит создание трехфазной системы напряжения с показателями 320/220В.
6. Далее разводка осуществляется по подъездным электрощитам, куда поступает напряжение с фазы 220В и защитный PE-проводник, если его наличие было предусмотрено.
7. Нулем в квартирной электросети будет являться проводник, который имеет соединение с землей в схеме трансформаторной подстанции и предназначенный для создания необходимого уровня нагрузки от фазы, которая также имеет подсоединение к трансформаторной обмотке, но с противоположной стороны. Главной функцией защитного нуля является отвод токов повреждений, которые могут возникнуть при аварийной ситуации внутри сети.
8. Происходит равномерное распределение нагрузки, это осуществляется благодаря наличию этажной разводки, а также подключению квартирных электрощитов к определенным линиям на 220 В внутри центрального распределителя в подъезде.
9. Система, по которой осуществляется подведение напряжения к жилому дому, с точностью повторяет векторные характеристики трансформаторной подстанции и также обладает формой звезды.
10. Сумма всех токов в трехфазной разновидности электросети складывается в соответствии с векторной графикой внутри нулевого проводника, после чего она возвращается на трансформаторную обмотку в подстанции.

Если внутри жилого помещения отключить все потребители электроэнергии и отключить их от рабочих розеток, то электрический ток внутри сети перестанет протекать даже при подведенном к электрощиту напряжении.

Описанная система устройства бытовой электросети является наиболее оптимальной из всех существующих на сегодняшний день, но и она не застрахована от возможных неисправностей. В большинстве случаев они связаны с нарушением соединений контактов либо обрывом проводников.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

• в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
• два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
• если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Требования безопасности при выполнении измерений

Выполнение работ там, где есть высокое напряжение, требует тщательного соблюдения мер безопасности

Нужно обратить внимание на следующее:

• Перед тем, как померить напряжение, нужно убедиться, что мультиметр настроен на измерение переменного напряжения.
• Нужно проверить, что установлена нужная шкала. Значение реального напряжения не должно превышать того, которое указано на шкале.
• Если в помещении высокая влажность измерять в таких условиях нельзя. В этих условиях электричество может представлять опасность для человека.
• Непосредственно во время замеров нельзя менять режим работы прибора или используемую шкалу измерений.

Если в процессе измерений человек берёт щуп в руку, а другим проверяет провод, то желательно при этом стоять на специальном коврике или в такой обуви, которая не пропускает тока. В большинстве случаев это не требуется, но полностью исключить необходимость таких мер безопасности нельзя.

Ноль и земля

Зачем это делать? Ведь насколько я понимаю, заземление нужно для защиты?

Скажите что лучше ставить автомат или УЗО? Меня электрик уговаривает поставить и то и другое! Зачем мне УЗО, если у меня есть заземление?

Соединять заземляющий контакт с нулевым непосредственно в розетках категорически нельзя. В этом случае, если у вас пропадает нулевой контакт в этой розетке, ток пойдет через заземляющий контакт и на корпусах бытовой техники может появиться опасный потенциал.

Схема для частного дома приведена ниже.

У вас в щите должны быть две клемные планки. Одна рабочий ноль (N), вторая — земля (PE). Так вот, проводник от контура заземления надо подключить к планке PE , а от нее пустить перемычку на ноль до вводного автомата.

Еще раз повторю что приведенная схема актуальна для частного дома. В квартирах ситуация несколько иная , но заземление с нулем никогда не соединяется в розетках, распаячных коробках и т.п. А строго до счетчика.

Соединять заземление с нулем нужно обязательно. В противном случае у вас получится система заземления ТТ, которая используется только в передвижных установках. При такой схеме, автомат в вашем щите может просто не сработать в случае пробоя фазы на заземленный предмет, например корпус техники.

Да, УЗО (устройство защитного отключения) действительно надо ставить вместе с автоматическими выключателями. Дело в том что у них разное назначение, автоматический выключатель срабатывает при коротком замыкании или перегрузке.

А УЗО срабатывает при небольшой утечке тока, например если человек прикоснется к проводу или корпусу прибора, находящегося под напряжением. О этом подробнее в следующих статьях.

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки

Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Применение лампы накаливания

Это метод использования лампы накаливания для определения проводников соответствующего цвета в сети из 3 проводников. Этот метод предусматривает соблюдение повышенных мер безопасности.

Для применения этого метода в патрон вкручивается обычная лампа накаливания. На клеммы патрона прикручиваются провода, не имеющие на концах изоляции.

Если не имеется комплекта деталей для этого метода, можно использовать стандартную настольную лампу. В таком случае, чтобы получить результат следует попеременно, по цветам присоединять проводники к вилке.

Недостатком этого способа является то, что применив его, невозможно будет наверняка узнать какой из двух проводников фазный. То есть, таким методом, мы скорее проверяем систему на работоспособность.

А преимущество состоит в том, что с большой долей вероятности будем знать следующее: 1 провод нуль, другой провод фаза. Если при тестировании свет не горит, это указывает на отсутствие фазы в проверяемых проводниках.
