Система заземления tt

Система ТТ

Обычно применяется при постройке частных домов. Вторая буква Т значит, что заземление и рабочий ноль нигде не соединяются. О первой букве уже говорилось выше. В дом заходит так же, как и в системе ТN-S, три провода :рабочий ноль, фазный провод и заземляющий. Только вот заземляющий провод идёт не от источника питания (как в системе TN-S), а возле частного дома монтирован собственный контур заземления по всем правилам ПУЭ (правила устройства электроустановок), именно от заземляющего контура и идёт заземляющий провод.

Система заземления TT

1.Открытые токопроводящие части.

2.Источник питания.

3.Контур заземления у частного дома и отходящий от него проводник.

Вопрос-ответ

Теперь пройдемся по некоторым вопросам, касающимся заземления жилищ, которые часто задают люди.

Вопрос 1: Какой лучше использовать материал при установке заземлений?

Это важный вопрос, поскольку от этого зависит работоспособность всей сети.

Ответ:

Основными в заземлении являются контуры, которые обеспечивают отвод электрического тока и рассеивание его в землю.

Для создания контуров применяются изделия из металла или меди. Состоит он из вертикальных (электродов) и горизонтальных (обвязки) электродов.

Согласно ПУЭ в качестве вертикальных электродов можно использовать стальные пруты диаметром 16 мм.

Или же уголки сечением 100 мм и толщиной не менее 4 мм.

Подойдут и стальные трубы диаметром 32 мм, со стенками не менее 3,5 мм.

Если же материал изготовления электродов – медь, то можно использовать пруты диаметром 12 мм, трубы – 20 мм.

Для обвязки же подойдут стальные пруты на 10 мм или лента сечением 100 мм.

Что касается меди, то помимо прутов и труб для обвязки можно использовать медный многожильный трос сечением не менее 35 мм.

Что касается проводников, то для организации N и PEN-проводников должны использоваться медные провода сечением не менее 10 мм, и алюминиевые – не менее 16 мм.

Подробнее читайте здесь – как сделать заземление в частном доме.

Вопрос 2: Как распознать, какая система используется в доме?

Ответ:

Если нет возможности узнать в технической документации, какая из систем применена в доме, то можно узнать ее по определенным признакам.

Следует посмотреть на вводную проводку в ВРУ. Если при однофазной сети на ВРУ подходит 2 провода или 4 – при трехфазной сети, то это указывает на использование TN-C или TN-C-S.

Далее следует рассмотреть клемму подключения PEN-провода, если на ней происходит разделение проводки, то есть после ввода далее на квартиры идет отдельно N и PE-проводники, то это указывает на использование TN-C-S системы.

Если же количество входящих проводов на 1 больше (однофазная – 3 провода, а трехфазная – 5 проводов) – это означает, что в доме установлена система TN-S.

Вопрос 3: Если в доме используется система TN-C, можно ли ее модернизировать?

Ответ:

Переделать TN-C под более современную вполне можно. И для этого лучше использовать TN-C-S.

В таком случае не придется менять нулевой проводник на участке от подстанции к ВРУ.

Для доработки существующей системы достаточно будет провести монтаж дополнительного провода от ВРУ до распределительного щита, а также провести расщепление PEN-проводника на N и PE.

Проложенный провод и будет играть роль защитного проводника (РЕ)

Важно только после расщепления его дополнительно заземлить

Важно знать: Как правильно монтировать электропроводку в деревянном доме. Но помните, модернизация системы должна проводиться только квалифицированными специалистами

С электричеством шутки плохи

Но помните, модернизация системы должна проводиться только квалифицированными специалистами. С электричеством шутки плохи.

Заземление частного дома.

Проводить заземление частного дома требуется при выполнении монтажа новой или реконструкции старой электропроводки, чтобы создать все условия для электробезопасности. Проведение монтажа заземления не составит особых затруднений в частном доме, по сравнению с проведением монтажа заземления в многоэтажных домах.

В частном доме контур заземления состоит из вертикальных заземлителей, вбитых в почву и соединяющихся между собой горизонтальными заземлителями, а также заземляющего проводника, соединяющего с электрощитом контур заземления.

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника.

Обычно вертикальные заземлители применяют в виде стального уголка, который имеет размеры 50×50х5 мм. Полосовая сталь размером 40×4 мм, подойдет для горизонтальных заземлителей. Для заземляющего проводника материалом служит круглая сталь с сечением 8-10 мм2. Материал для заземлителей и заземляющих проводников, а также их более точные размеры, можно найти ПУЭ-7, раздел 1.7.

В качестве заземлителей или заземляющих проводников запрещается использование арматуры. Объясняется это тем, что в арматуре каленый наружный слой, из-за чего происходит нарушение распределения тока по сечению и процессы окисления (быстрее ржавеет) проходят по другому.

Выполняется заземление частного дома в виде треугольника (равностороннего), во дворе дома для этого делается разметка в виде равностороннего треугольника. Контур заземления прокладывать рекомендуется на расстоянии от фундамента — не более 1 м.

После проведения разметки, необходимо по периметру размеченного треугольника выкопать траншею, примерно 0,8-1 м глубиной и достаточной для удобного обваривания шириной, приблизительно 0,5-0,7 м. Горизонтальные заземлители будут прокладываться в этой траншее.

Далее будут вбиваться по вершинам треугольника, вертикальные заземлители на 2-3 м в глубину. Обычной кувалдой можно забивать в землю уголки длиной 2-3 м, на конце уголок заостряют, для лучшего его вхождения в землю.

Можно выкопать или пробурить также по вершинам треугольника небольшие колодцы, глубиной до 1,5 м, что позволит забить уголок в меньший слой земли.

После проведения всех подготовительных работ, выбора места, произведения разметки и выкапывания необходимых размеров траншеи, можно переходить к монтажу контура заземления. По вершинам треугольника в траншее забиваются уголки в землю, но забивать их нужно не полностью, а так, чтобы в траншее торчал край уголка длиной 20-25 см.

Когда же в землю будут вбиты вертикальные заземлители, затем необходимо их между собой соединить горизонтальными заземлителями, таким образом, создав замкнутый контур.

Делается это при помощи обычной сварки, к торчащим уголкам приваривается стальная полоса. Производить соединение уголка и полосы, необходимо только сваркой, нельзя применять болтовые соединения, так как эти места окисляются со временем, что приведет к потере контакта и в процессе эксплуатации — к неэффективности функционирования заземляющего контура.

Когда контур заземления собран, то требуется этот контур соединить с электрощитом. Для этого также нужно пользоваться сваркой, приварить к контуру заземления — заземляющий проводник, которым является стальная проволока сечением 8-10 мм и проложить в траншее ее к электрощиту. К электрощиту на конце подведенной проволоки приваривается болт М6 или М8, чтобы закрепить провод заземления.

Для заземляющего проводника, если нет стальной проволоки можно использовать точно такую же стальную полосу, как и для горизонтального заземлителя.

С точки зрения эффективности полоса подойдет лучше, чем проволока, так как площадь ее прикосновения с землей будет больше, но в местах перегиба траншеи и стальную полосу прокладывать сложнее, потому что ее труднее согнуть, чем стальную проволоку.

Когда будут проведены сварочные работы, то необходимо места сварки обработать антикоррозийными составами, чтобы не было коррозии. Многие новички думают, что для того чтобы заземление частного дома служило дольше, от коррозии его необходимо защитить путем преднамеренного окрашивания, но нельзя этого делать КАТЕГОРИЧЕСКИ!

Абсолютно бессмысленно делать монтаж такого контура. Металлу требуется иметь хорошую связь с землей, а краска создавая большое сопротивление — препятствует этому.

Этот этап монтажа контура заземления для дома можно считать завершенным, но еще раз нужно убедиться в том, что места соединения сваркой надежно обварены и тогда уже выкопанные траншеи можно засыпать землей. Аналогичная специфика монтажа заземляющего контура применяется и при монтаже молниезащиты.

Виды и их назначение

Типы заземления:

ТN и ее разновидности

Это самая часто используемая система, в которой ноль совмещен с землей по всей длине. Особенности такой схемы в том, что для ее обустройства рядом с трансформатором должен находиться вспомогательный реактор. Его цель – гашение дуги, образующейся в проводке.

Система TN делится на 3 подтипа: -С, -S, -CS.

TN-C характеризуется тем, что для обеспечения безопасности задействован один комбинированный проводник, в котором предусмотрена и земля и нейтраль. Схему чаще обустраивают в жилых зданиях, в промышленных помещениях и др.

Отличительные характеристики:

1. Среди преимуществ выделяется простота монтажа – подобное заземление можно устроить без профессиональных навыков;
2. Заметным недостатком считается отсутствие отдельного провода заземления. В панельном доме подобное решение может стать не только неэффективным, но и опасным. Также, когда напряжение проходит по незащищенным проводникам, они могут оказаться под током. Во избежание этого мастеру придется отдельно выстроить защитное зануление.
3. Перед началом работ должны проводиться тщательные расчеты сечения проводников.
4. Схема не позволяет выполнять выравнивание потенциалов.
5. Чаще система применяется на дачах, в старых квартирах или частных домах. В современных зданиях схема встречается реже, так как она не соответствует техническим требованиям.

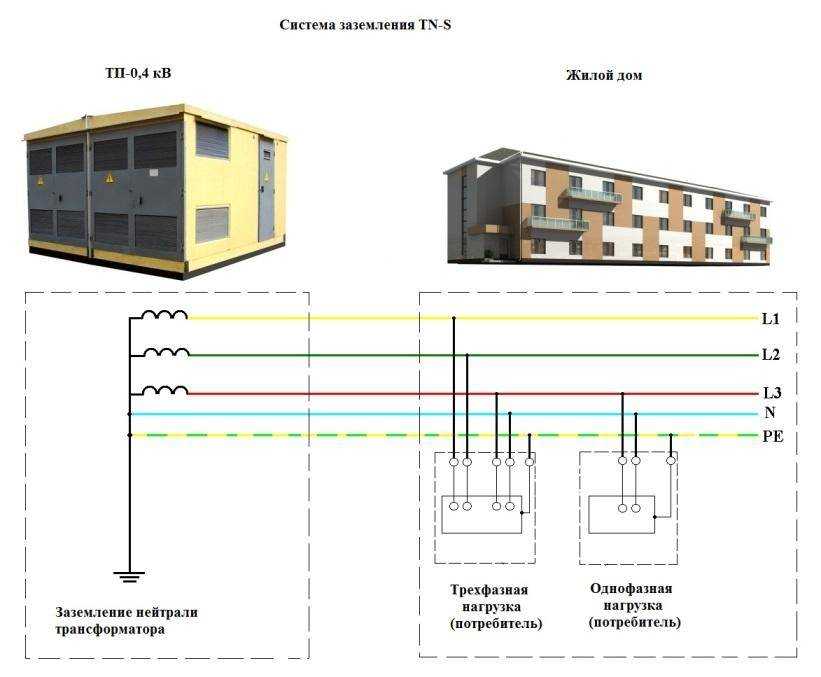

Теперь рассмотрим систему TN-S. Если сравниваться с –С, -S отличается большей безопасностью в бытовом плане. Она проводится по  двум проводникам: заземление и зануление. Если монтируется проводка в новом здании, то лучше остановиться именно на этом раздельном варианте – он лучше подходит для строения жилого дома.

Тянется заземление от трансформаторной подстанции, где напрямую подсоединено к заземляющему контуру. Это усложняет работы при монтаже. Кроме этого техническое проектирование и требования регламента заставляют использовать 3-х или 5-ти жильный кабель при реализации этой схемы.

Для упрощения заземления была разработана система, включающая преимущества и нивилирующая недостатки систем –С и –S – это TN-C-S. Тут имеется нулевой провод, как в TN-C, но он раздельный, как в TN-S. Благодаря такому решению происходит мгновенная реакция отвода напряжения в случае опасной ситуации.

Также эта система не требует монтажа дорогостоящего пятижильного кабеля и может быть использована в любых зданиях с разными сечениями проводников. Заземление обустраивается по стоякам в подъезде, потому заранее нужно оформить разрешение у энергоснабжающей организации. К недостатку можно отнести то, что при обрыве PEN проводника, заземляющий провод может оказаться под напряжением.

ТТ

При подаче электричества по стандартной для районов сельской и загородной местности линии – по воздуху, сложно добиться должного уровня защиты. Тут все чаще выбирают схему ТТ, которая подразумевает передачу 3-х фазового напряжения по 4 проводам (последний – это функциональный ноль).

Со стороны потребителя монтируется местный, часто модульно-штыревой заземлитель. К нему подсоединяются все проводники защитного заземления РЕ, связанные с корпусными элементами.

Эта схема совсем недавно была разрешена к обустройству на территории России, но уже успела распространиться по сельской местности для обеспечения подачи электричества потребителям. В городах система ТТ чаще применяется при подводке энергии к точкам оказания услуг и розничной торговли.

Изолированная нейтраль – IT

Все перечисленные виды заземления связаны одной особенностью – нейтраль соединяется с землей, что делает их надежными, но сказывается в виде проблемы прокладки четвертого провода. Более дешевым и практичным решением считаются схемы, в которых нейтраль совсем не связывается с землей.

Один из примеров – систем IT. Такой вариант подключения обычно монтируется в зданиях медицинского назначения для подачи энергии в технику жизнеобеспечения, на заводах по нефтепереработке и энергетике, научных центрах с крайне чувствительными приборами и других важных строениях.

Классическая схема, главной чертой которой считается изолированная нейтраль от источника, а также имеющийся на стороне потребитель контура защитного заземления (IT). Напряжение с одной стороны в другую передается по минимально возможному числу проводов, а все токопроводящие элементы корпуса техники-потребителя обязательно надежно соединены с заземлителем. Нулевой функциональный проводник на отрезке от потребителя к источнику в варианте схемы IT не предусмотрен.

Когда применяют систему TT?

Сейчас она еще не стала обыденной – в ПУЭ для сетей с глухим заземлением нейтрали рекомендуется система TN. Там тоже есть разные варианты, но объединяет их характерная черта: общее заземление нейтрали трансформатора и электрооборудования у потребителей, т.е. контуры объединены. Причина проста: так проще организовать защиту при подключении к сетям новых потребителей – не надо на каждом объекте заземление делать.

Но если система TN явно не обеспечит должного уровня безопасности, делают TT. Чаще всего этот вариант востребован при электропитании по открытым кабелям (по воздуху), когда состояние линий из рук вон плохое, особенно если они временные. Это явный риск повреждения заземлителя, т.е. возможно нарушение контакта заземления на подстанции с потребителями. Как следствие, если случится пробой изоляции, при касании электроприборов напряжение тока окажется как в рабочем режиме конкретной сети. Неудивительно, что система TT популярна для обеспечения безопасности объектов с временным электропитанием – к примеру, строительных площадок.

Уже который год наблюдается рост строительства частного жилья. И в моде всяческая автономия – своя канализация, скважина и прочее. Но личное заземление электросети – удовольствие и недешевое, и трудоемкое. Не всякий домовладелец может себе позволить строительство заземляющего устройства, чтобы оно соответствовало всем действующим правилам. А еще систему предварительно должны спроектировать квалифицированные специалисты, выбрать и установить автоматическую защиту (УЗО). А в довершение эксплуатацию готового контура придется согласовывать с электроснабжающей организацией – или строить собственную электростанцию.

Пример расчета ЗУ

В качестве примера рассматривается расчет сопротивления одиночного вертикального стержня (фото справа). Для его проведения

Схема установки одиночного вертикального заземлителя

используются следующие данные:

ρ – удельное сопротивление почвы (в Омах на·метр);

L – общая длина исходного стержня (в метрах);

d – его основной типоразмер (диаметр) в метрах;

Т – расстояние от поверхности земли до середины штыря.

Если исключить влияние факторов, определяющих растекание тока в горизонтальных элементах, сопротивление для вертикальных кольев вычисляется так:

Требуемое число стержней, гарантирующее нужную величину проводимости (без учета горизонтальных составляющих) определяется из следующей формулы:
где Rн – это нормируемый ПТЭЭП эталонный показатель растекания.

С учетом не рассматриваемых ранее горизонтальных элементов формула для определения числа прутьев приобретает такой вид:

где ηв – коэффициент загруженности ЗК, учитывающий влияние токов стекания различных прутьев друг на друга.

При чрезмерно «плотном» их расположении комплексное сопротивление ЗК заметно возрастает. Полученное в результате предложенных выкладок значение проводимости округляется затем в большую сторону.

Что такое PE и PEN проводники

Согласно ГОСТ Р50571.2-94 года классическая схема заземления содержит в своем составе следующие виды шин, отличающиеся по функциональному назначению:

• Фазные проводники.
• Шина N, представляющая собой так называемый «рабочий нуль», служащий для создания токовой цепи нагрузки (другое ее название – нейтраль 3-х фазной сети).
• PE – специально обустраиваемая защитная нулевая жила, используемая для организации повторного заземления и зануления на приемном (потребительском) конце.
• PEN – совмещенный проводник, выполняющий функции обеих рассмотренных выше шин.

Цветная маркировка проводов на схеме: Ф1-красный, Ф2-желтый и Ф3-зеленый цвета, N – синий, PE – желто-зеленый, а PEN – комбинация двух цветовых окрасок. Для фазных проводов традиционно применяется трехцветная маркировка: Ф1-красный, Ф2-желтый и Ф3-зеленый цвета. Нейтральные проводники в рабочих схемах также отличаются особым колером (N – синий, PE – желто-зеленый, а PEN – комбинация двух цветовых окрасок).

Умение различать типы нулевых проводов позволит пользователю разобраться в следующих важных вопросах:

Ответы на эти вопросы приблизят заинтересованного пользователя к пониманию принципа работы схем зануления и заземления. Для тех, кто давно не занимался этой темой, напомним, что под заземлением электросетей и оборудования понимается соединение открытых для случайного прикосновения токопроводящих частей с землей.

Система IT

Система IT предназначена для использования в учреждениях, где могут использоваться высокочувствительные приборы (лаборатории, медучреждения).

Особенность IT сводится к тому, что нейтраль трансформаторной подстанции заизолирована по отношению к земле, или же для заземления используются специальные приборы и устройства, обладающие высоким сопротивлением.

А вот открытые участки электроустановок заземлены классическим способом – через заземляющий контур.

Использование системы IT обеспечивает минимальное воздействие электромагнитных полей на чувствительную аппаратуру.

ВАЖНО ЗНАТЬ: Как заземлить стиральную машину

Как сделать заземление своими руками

Прежде чем самостоятельно обустроить заземление своего загородного дома, рекомендуется изучить пошаговую инструкцию, как правильно сделать и установить конструкцию.

Выбор места установки контуров

В первую очередь на участке подбирают безопасное для жителей коттеджа место размещения контура заземления. При пробое электрической проводки срабатывает защита, и весь ток уходит на закопанные в землю электроды. В этот момент здесь находиться очень опасно.

Поэтому участок закладки системы подбирают там, где никто не ходит. Лучше сделать отвод за зданием возле забора, но расстояние от заземлителя до фундамента дома не должно превышать 1 м. Опасную зону дополнительно рекомендуется загородить небольшим деревянным заборчиком.

Начальные земляные работы

На выбранном участке размечают треугольник с равными сторонами по 3 м и снимают грунт на глубину 0,5 м. Ширина равна размеру штыковой лопаты. Это делается для облегчения сваривания металлической полоски со штырями.

От треугольника выкапывают траншею аналогичного заглубления до фундаментного основания жилого здания. В нее закладывают вывод для тока, который соединяет электрощит с заземляющим контуром.

Установка заземлителей

В готовую траншею закладывают заземляющую конструкцию. Для этого концы штырей предварительно затачивают болгаркой, затем забивают их в грунт на глубину 3 м по концам треугольника. Их верхние окончания должны располагаться на плоскости ямы.

Сварка

К выступающим концам забитых в землю электродов приваривают полоски из металла толщиной 4 мм и шириной 40 мм. В результате получается стальной треугольник, к которому приваривают длинную стальную полосу, пролегающую до фундамента жилого дома. Здесь осуществляют подключение заземляющей конструкции к проводникам, выходящим на щиток. Для этого к концу полоски на расстоянии 0,3-1 м от поверхности земли приваривают болт М8 (М10).

Обратная засыпка

После завершения сварочных работ траншею засыпают грунтом и тщательно утрамбовывают. Но предварительно на дно ямы заливают соляной раствор. Для его приготовления используют ведро воды и 2-3 пачки соли.

Область применения

Защитное заземление типа ТТ отличается от других схем. Согласно ПУЭ 1.7.57 в бытовых сетях используется подключение сетей к трансформатору с глухозаземлённой нейтралью TN. В этой схеме питания заземляющие контакты в розетках и на клеммнике соединены с заземлённой нейтралью трансформаторной подстанции.

Схема защиты TN имеет несколько разновидностей, отличающихся способом соединения заземляющих контактов в розетке с зпземлённой средней точкой вторичной обмотки трансформатора:

• TN-C — заземляющий проводник отсуствует. Вместо него используется нейтральный провод. Не обеспечивает необходимой безопасности, поэтому в жилых зданиях не применяется.
• TN-C-S — от нейтрали питающего трансформатора проложен один проводник PEN, совмещающий функции нулевого и заземляющего проводников. В водном щитке в здании он разделяется на два провода — нейтраль N и заземление РЕ. Место разделения дополнительно заземляется. Это самая распространённая схема из-за простоты переоборудования в неё схемы защиты типа TN-C.
• TN-S — заземляющий провод РЕ проложен от подстанции к электроприборам без разрывов и соединения с нейтралью. Самый надёжный метод защиты.

В ПУЭ гл.1.7 указаны условия выбора каждого из видов защиты. Если эти требования выполнить невозможно, то устанавливается система заземления TT. Чаще всего при заземлении дома схема TT в зданиях с вводом по воздуху, выполненным двумя проводами. Провода, проложенные ещё в советское время, в плохом состоянии и разделение PEN проводника на РЕ и N на вводе в дом не обеспечивает необходимого уровня защиты.

Ещё одна причина выполнить монтаж защиты здания по схеме TT — плохое техническое состояние магистральных воздушных линий. Согласно требованиям ПУЭ п.1.7.102 провод PEN должен заземляться на столбах, по которым он проложен. Естественно, за много лет, прошедших с момента прокладки, контур заземления на многих опорах вышел из строя.

Эти требования вызваны тем, что при обрыве провода РЕN и отсутствии повторного заземления на металлических элементах корпуса электроприбора окажется опасное для жизни напряжение.

В связи с этим система заземления TT применяется на дачах, в охотничьих домиках, временных сооружениях на стройках и других аналогичных ситуациях. Достоинство этой конструкции в том, что для изготовления заземления достаточно простого землеройного инструмента и электросварки.

В связи с тем, что сопротивление заземления может быть недостаточным для надёжной защиты и отключения автоматического выключателя, в ПУЭ п.1.7.59 указывается на обязательность установки УЗО или дифавтомата. Ток утечки, появляющийся при замыкании на корпус или прикосновении к элементам, находящимся под напряжением, человека, достаточен для срабатывания этой защиты.

Важно! Использовать заземление в качестве нейтрального провода нельзя. Это приведёт к быстрой коррозии контура и его разрушению

Схемы заземления частного дома TN-C-S и TT

Схемы заземления частного дома TN-C-S

При энергоснабжении дома по схеме TN-C-S роль защитного проводника и нулевого рабочего проводника на участке сети от трансформатора тока до главной заземляющей шины выполняет один провод(PEN). На главной заземляющей шине (ГЗШ) PEN проводник разделяется на нулевой рабочий проводник (N) и защитный проводник(PE).

1-заземление истчника;2-дом.

Важно помнить, что проводник PEN идет от трансформатора трансформаторной подстанции, где он соединен с нейтральным проводом обмоток и соединен с землей без сопротивлений. Эта нейтраль называется глухозаземленной. Таким образом, при заземлении дома по схеме TN-C-S главная заземляющая шина (ГЗШ) дома соединена с заземлением питающего трансформатора

И, с первого взгляда, кажется, что такого соединения достаточно, чтобы заземлить все розетки и электрооборудование дома. Но это не совсем так. Все зависит, где будет расположена главная заземляющая шина (ГЗШ) дома

Таким образом, при заземлении дома по схеме TN-C-S главная заземляющая шина (ГЗШ) дома соединена с заземлением питающего трансформатора. И, с первого взгляда, кажется, что такого соединения достаточно, чтобы заземлить все розетки и электрооборудование дома. Но это не совсем так. Все зависит, где будет расположена главная заземляющая шина (ГЗШ) дома.

Вариант 1. Ввод электропитания в дом осуществляется через вводное устройство (ВУ) на столбе линии электропередач (ЛЭП).

В этом случае главная заземляющая шина (ГЗШ) расположена на столбе и разделение PEN проводника на рабочий нулевой провод (N) и провод заземления(PE) происходит на столбе в щите.

Вариант 2. Ввод электропитания в дом осуществляется через вводное распределительное устройство (ВРУ) находящееся в доме или возле него.

В этом случае разделение PEN проводника на рабочий нулевой провод (N) и провод заземления(PE) происходит непосредственно в доме, а от столба до дома роль защитного проводника и нулевого рабочего проводника объединены. При таком варианте подключения электропитания необходимо сделать повторное заземление дома.

В обоих вариантах, заземление частного дома по системе TN-C-S связана с заземлением источника питания (трансформатора). Такая связь заземления источника питания с системой заземления дома отсутствует в системе заземления по схеме TT.

Схемы заземления частного дома TT

1-заземление источника;2-дом;3-заземление дома.

Схемы заземления частного дома по схеме TT имеет место на существование, но опять с маленькими «но».

Для того чтобы сделать заземление по системе TT ,нужно представить обоснование отказа от системы TN-C-S и выполнить все требования установленные к системе TT.Так в чем же особенность системы TT для заземления частного дома.

Особенности системы заземления по схеме TT

1. Система заземления дома независима от нейтрали источника питания (трансформатора) ;
2. Заземлитель корпусов оборудования в доме не зависит от заземления источника питания (трансформатора);
3. В электропроводке, сделанной по схеме TT обязательно применение устройств защитного отключения (УЗО). Без УЗО в схеме TT система защиты человека от любых утечек тока, при повреждении изоляции, отсутствует полностью. А это, недопустимо.

В виду сложности практического осуществления заземления частного дома по схеме TT, подавляющее большинство частных домов, заземляется по системе TN-C-S.

Повторюсь: Система заземления частного дома по схеме TN-C-S предполагает объединение защитного проводника (PE) и нулевого рабочего проводника на отдельных участках электропроводки до распределения электропитания.
