Как найти скрытую электропроводку с помощью приборов и без в стене

Что еще может помочь в поиске скрытой проводки

Выше были рассмотрены именно искатели, которые можно приобрести для личного пользования.

Но часто бывает, что найти проводку нужно лишь раз и для этого тратиться на специальный прибор – не целесообразно, но проводку все же обнаружить надо.

Индикаторные отвертки.

В таком случае на помощь может прийти индикаторная отвертка. Лучше, конечно, купить более современную, к примеру, такой является серия китайских индикаторных отверток MS, имеющая светозвуковую сигнализацию.

Но можно обойтись и обычным пробником со светодиодным индикатором.

Они работают по электростатическому принципу, то есть способны обнаружить электромагнитное поле, излучаемое проводкой под напряжением.

В пользовании они очень просты – достаточно приложить палец к специальному металлическому окошку (индикаторы MS) или коснуться жала отвертки (обычная индикаторная), а далее просто водим отверткой по стене.

В месте, где проложен провод, такие индикаторы начнут сигнализировать.

К недостаткам такого способа определения относится сравнительно небольшая глубина обнаружения (до 2 см), а также сильная погрешность, то есть точно обнаружить, где лежит кабель — не получится.

Удастся лишь определить канал шириной от 10 до 20 см. Но этого часто достаточно, чтобы выполнить монтажные работы, связанные со сверлением стены, нужно только все делать за границами определенного канала.

Мультиметр.

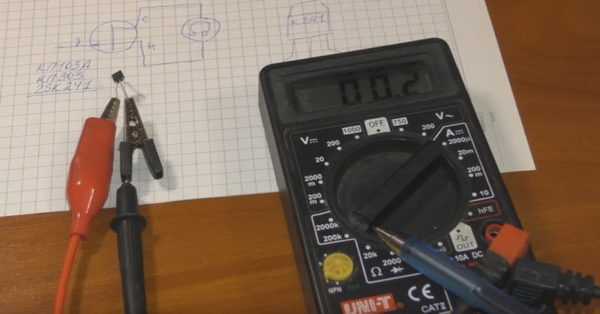

Для поиска также можно приспособить и мультиметр.

Но самого только прибора недостаточно, еще потребуется полевой транзистор (отличный вариант – КП103). Как проверить транзистор мультиметром читайте здесь https://elektrikexpert.ru/proverit-tranzistor-multimetrom.html.

Чтобы получить искатель, необходимо указанные элементы правильно соединить. У такого транзистора имеется три вывода – сток, исток, и затвор.

К первым двум выводам подсоединяем щупы мультиметра, переведенного в режим омметра, причем полярность неважна.

Затвор же будет играть роль антенны (которую можно немного удлинить).

Соорудив такое приспособление, можно приступать к поискам – антенной водим вдоль стены и смотрим показания мультиметра – любые отклонения в показаниях будут указывать на расположение кабеля.

Смартфон.

Помочь с определением скрытой проводки может помочь и смартфон с ОС Mac или Android.

Для них в магазине приложений можно найти программку «Metall Detector» или аналог ее.

Встроенный в смартфон магнитный датчик в сочетании с указанным программным обеспечением позволяет получить металлоискатель, которым можно обнаружить спрятанный в стене кабель.

Но стоит учитывать, что он будет реагировать на все металлические элементы, поэтому применить его можно не везде.

Точность поиска у смартфона – достаточная, чтобы определить канал, в котором проложена проводка.

Самостоятельное обнаружение обрыва в скрытой проводке

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;

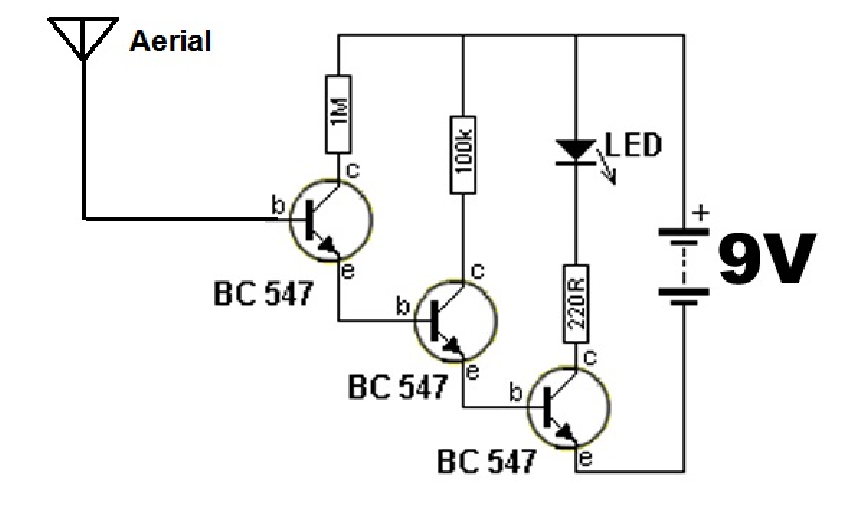

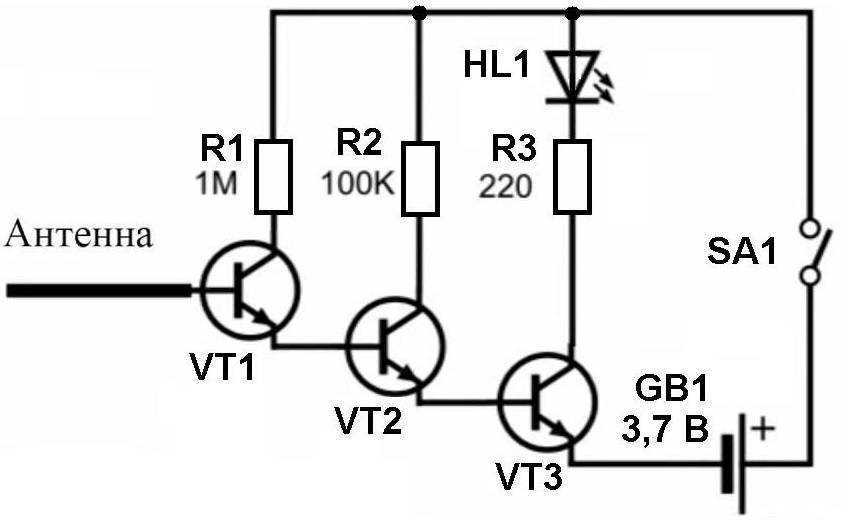

2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

• электромагнитный детектор скрытой проводки;
• индикаторная отвертка;
• металлодетектор;
• мультиметр и полевой транзистор;
• комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Однако пользоваться металлодетектором в здании с арматурой не получится. Прибор срабатывает на любой металл, а не конкретно на электропроводку. Металлоискатели довольно большие по размеру. Их проблематично хранить в стандартном ящике для инструментов.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Что может случиться с проводом в стене

Вопрос вполне логичный. Действительно, что? Ведь в стене проводка защищена не только оболочкой, но и штукатуркой. Тем не менее причины могут быть разные. Чаще всего неполадки с электропроводкой связаны с недочётами при монтажных работах или грубыми нарушениями правил эксплуатации приборов. Без какого-либо воздействия извне провод в толще стены сам по себе не оборвётся – всегда есть причина.

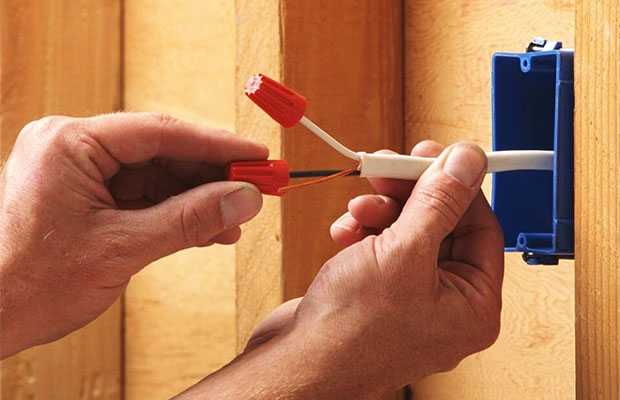

Чаще всего цепь неожиданно для владельца размыкается на клеммах, а их на пути следования довольно много: на щитках, в коробках, в розетках и выключателях.

ФОТО: nn.ruЕсли клемма держится на месте соединения слабо и неуверенно, она начинает нагреваться и искрить, а это чревато и пропажей соединения и даже возгоранием

Так что при подозрении в неисправности проводки после проверки автоматов и соседей стоит посмотреть на состояние клеммных соединений.

Уязвимым местом являются места многочисленных соединений проводов в распределительных коробках. Особенно рискованными являются так называемые скрутки, замотанные поверх соединения изолентой. Многие домашние мастера считают, что такой вариант по-старинке надёжен, и очень ошибаются, особенно если речь идёт о комбинированном соединении медного и алюминиевого провода. Мало того, что такой вариант скрутки категорически запрещён, «умельцы» ещё и умудряются собрать в одном месте толстый одножильный провод и гибкий провод из множества жил. А потом удивляются, как понять, что горит, и почему всё-таки начался пожар?

Или вот ещё что: часто и клеммы вроде есть вместо скрутки, а соединение пропало и искрит. В чём причина? В том, что именно эти клеммы не соответствуют нагрузке линии.

Все причины пропадания соединения, описанные выше, в принципе, не такие сложные для обнаружения, потому что всё-таки в коробку можно легко заглянуть, сняв крышку.

ФОТО: mastergrad.comПроблемы в этих местах проявляются не внезапно. Обычно вы предварительно получите намёки в виде искрения или запаха горелого пластика

Совсем другое дело – если контакт пропал в стене. Поводом для такого коллапса чаще всего являются ремонтные работы. Захотели повесить полочку, просверлили дырку под крепёж – и потеряли ток в розетке. Считайте, что вам повезло, ведь могло бы и током ударить. И если вы полностью не перерубили канал подачи электричества, а только царапнули его сверлом, то это ещё хуже, потому без изоляции в стене начнёт происходить утечка тока, плавиться изоляция и, как следствие, дело закончится коротким замыканием. Найти место такого повреждения непросто, и могут пройти годы, прежде чем незначительный дефект приведёт к серьёзной проблеме.

Теоретически владелец квартиры должен быть в курсе того, где пролегают кабели внутри стены. Но хозяева меняются, проходят годы и ремонты, а потом происходит то, что происходит. Однажды, начиная собственный ремонт во вторичке в панельном доме, вы тоже сыграете в «лотерею» с проводкой. И не факт, что вам повезёт, как предыдущим владельцам.

Но и без сверления может произойти нечто подобное. Такие проблемы могут быть у владельцев старых домов и квартир, в которых до сих пор есть алюминиевая проводка.

ФОТО: upsenergo.ruСпустя десятилетия эксплуатации обмотка таких проводов буквально превращается в хрупкий тонкий пластик, который покрывается многочисленными трещинами. Через эти трещины происходит утечка со всеми вытекающими последствиями

Ещё один вариант повреждения проводки в стене – залом при монтаже. Его можно и не заметить, но спустя некоторое время место малейшего нарушения целостности начнёт прогрессивно разрушаться. Могут пройти годы, и вы, покупая квартиру, даже не будете подозревать, какая «бомба» заложена в её стене.

Повреждения провода в толще стены – это сложная задача для обнаружения, потому что никаких наружных признаков вы не увидите.

Так что, если у вас нет схемы проводки в доме и вы недавно делали ремонт, сама проводка довольно древняя и при этом пропал ток в розетке или на люстре, ищите скрытого врага. И, между прочим, это лишний повод задуматься о полной замене проводки на современную, потому что проблемы могут появляться буквально одна за одной.

Специальные приборы для поиска

Лучшую точность в обнаружении скрытой в стенах проводки дает использование специальных приборов и приспособлений.

Электромагнитный детектор

Эффективный способ обнаружить скрытые кабеля – воспользоваться специальными детекторами.

Устройства способны с высокой точностью определять электрические провода, которые находятся под напряжением. Поэтому, перед тем как начать измерения, следует подключить нагрузку к линии мощностью не менее 1 кВт.

Детектор способен обнаружить провода, находящиеся на глубине до 7 см от поверхности стены. Современные модели имеют несколько режимов чувствительности. Точность измерения снижается из-за помех, которые вызываются повышенной влажностью или металлическими предметами, расположенными в стене.

Индикаторная отвертка

Недорогое приспособление для обнаружения проводки в стене – индикаторная отвертка. Этот инструмент есть в арсенале каждого электрика. При касании отверткой фазного кабеля на ее корпусе загорается индикатор или раздается звуковой сигнал. Транзисторные модификации могут определять кабеля под напряжением без прямого контакта с ними. Глубина обнаружения составляет до 2 см.

Чтобы найти скрытый провод, нужно зажать кончик отвертки пальцем, а другой ее стороной провести по месту предполагаемого распоряжения кабеля. При обнаружении источника напряжения загорается сигнальная лампочка на корпусе. Ограничения метода – можно найти только кабель под напряжением, глубина залегания провода не должна быть больше 2 см.

Металлоискатель

Хороший результат дает использование металлоискателей. Принцип действия аппарата прост. Устройство излучает переменное магнитное поле. Вследствие этого в проводниках наводятся вихревые токи. Датчик металлодетектора регистрирует вторичное магнитное поле, которое при этом образуется. Приборы подойдут в случаях, когда требуется быстро исследовать большой по площади участок стены.

Устройства используются для обнаружения любых металлических предметов. Это является одновременно достоинством и недостатком этого метода. С одной стороны, детекторы могут обнаруживать провода, не находящиеся под напряжением. С другой – приборы реагируют не только на электрические кабеля, но и на все металлические элементы – трубы, конструктивные элементы.

Использовать устройства, чтобы обнаружить провода под штукатуркой в стенах из армированного бетона, не получится. Глубина обнаружения превышает 5 см. Недостатки метода – металлоискатели дороги и имеют большие размеры.

Мультиметр и полевой транзистор

Найти проводку в стене можно с помощью мультиметра. Прибор следует переключить в режим измерения сопротивления в диапазоне 200kОм. Дополнительно потребуется полевой транзистор серии 2SK241 или КП103. Щупы мультиметра подключаются к контактам стока и истока. Это, соответственно, левый и центральный выводы транзистора. Затвор – правый контакт остается свободным. Для увеличения чувствительности рекомендуется присоединить к нему кусок медной проволоки длиной 5–7 см.

После сборки конструкции можно начинать поиск проводки. Транзистор с импровизированной антенной медленно перемещают по стене. При обнаружении электромагнитного поля величина сопротивления на шкале прибора изменяется. Средняя погрешность метода составляет до 7 см.

Комбинированный детектор

Надежный способ прозвонить стену на наличие скрытых электрических проводов – воспользоваться комбинированными детекторами. Эти приборы оснащаются несколькими измерительными сенсорами. Они способны работать в режиме металлопоиска, электромагнитного и электростатического детектора.

Прибор позволяет обнаруживать оборванные линии. С помощью устройства можно найти кабель, на котором отсутствует напряжение. Устройство помогает обнаружить скрытые кабеля, проложенные в стене на глубине до 7 см от поверхности.

Комбинированные детекторы обладают широкими функциональными возможностями:

• регистрация электромагнитное поля, возникающего в проводниках под напряжением;
• идентификация полярности сетей постоянного тока;
• исследование целостности электрического кабеля;
• обнаружение в проводниках напряжения бесконтактным способом.

Модели профессионального класса дополнительно способны:

• выявлять в стенах пластиковые и деревянные элементы;
• определять температуру поверхности;
• рассчитывать глубину залегания проводов.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Специальные приборы для поиска кабеля

Согласно ПУЭ проводку в стене укладывают только прямо. Повороты выполняют под углом 90 градусов. Диагональные штробы и каналы делать строго запрещено. Поэтому при поиске кабеля в стене мастер, используя любые виды устройств, должен двигаться только по горизонтали или по вертикали. Это соответствует логике.

Для обнаружения проводки можно использовать такие типы специальных устройств:

• Электромагнитные искатели. Приборы реагируют на напряжение как минимум 1 кВт внутри стен. Поэтому, чтобы найти кабель, предварительно в розетку включают любой электрический прибор. Это может быть микроволновая печь, чайник, фен. В точке расположения проводки индикатор устройства сработает.
• Электростатические искатели. Работают при проверке по тому же принципу, что и электромагнитные — реагируют свето-, звуковым сигналом на прохождение тока по кабелю.
• Металлоискатель. Аппарат создает электромагнитное поле при приближении к металлу. Недостаток устройства в том, что он реагирует на любой металл в стене — арматуру, саморезы, проволоку. Исправить положение можно, если применять профессиональные модели аппаратов. Они дополнительно показывают, какой тип сплава скрывается за стеной.

Современные искатели имеют несколько функций одновременно — поиск металла, определение фазы и др. Из наиболее популярных выделяют:

• «Поиск». Работает по принципу электростатического обнаружения кабеля. Может отыскать проводку на глубине до 7 см. Имеет четыре режима чувствительности. Прибор для определения проводки в стене «Поиск» отличается бюджетной ценой и не относится к классу профессиональных.
• «Маг-2». Это комбинированный аппарат, который работает по принципу электростатического или электромагнитного обнаружения. На найденный кабель реагирует звуковым и световым сигналом. Устройство может отыскать провода под напряжением и без него.
• LA 1012. Это более профессиональный аппарат от китайского производителя. Здесь используется электромагнитный принцип поиска.
• BOSH GMS 120. Высокоточное устройство из класса профессиональных. Отыскивает кабель в стене и другие металлы. Быстро определяет тип сплава.
• Индикаторная отвертка или тестер. Не менее надежное устройство, с помощью которого можно определить и даже проверить работоспособность скрытого кабеля. Помимо того что отвертка может найти «фазу» и «ноль», отыскать токопроводящую линию, она также указывает на место обрыва кабеля в стене. Для обнаружения проводов отверткой водят вдоль панелей. В местах искомых каналов инструмент покажет светящуюся индикацию.

Методы, которые не работают

Мы рассмотрели действенные способы обнаружения скрытой проводки при помощи как профессиональных приборов, так и подручных средств. Теперь давайте рассмотрим пару способов, которые вопреки многократному упоминанию в интернете, не стоят того, чтобы вы тратили время на их воплощение:

Поиск проводов с помощью компаса. Несмотря на то, что большинство умельцев рекомендуют этот способ, вы должны понимать его принцип действия. Основан он на том, что в домашних условиях вы должны создать нагрузку такой силы, чтобы стрелка компаса, приближаясь к кабелю, среагировала на него, да еще и указала в нужном направлении. На самом деле, вы просто не сможете создать магнитную индукцию такой силы, чтобы компас на нее среагировал. А учитывая немалый слой штукатурки, это и вовсе провальное дело.

• Поиск проводов с помощью магнита. Бытует мнение, что если вы привяжете на нитку однозаряженный магнит и будете неспеша водить им вдоль стены, то в месте, где проложен электромагнитный кабель, магнит как маятник начнет колебаться. Отмечая точками эти колебания, появляется возможность наметить коридор, в пределах которого будет проходить кабель. Возможно, но очень сомнительно, что этот способ сработает в кирпичных домах. В панельных же домах, или при попытке обнаружения силового провода на потолке, этот способ абсолютно бесполезен.
• Смартфон, как приспособление для поиска скрытой проводки. Для смартфонов на платформе Android или OC Mac в магазине приложений можно найти множество программ, которые призваны справится с поиском. Наиболее популярным является приложение под названием «Metall Detector», однако существует и множество его аналогов. Внутри телефона есть встроенный магнитный датчик, который в комплексе с этим приложением превращает смартфон в металлоискатель. Во-первых, устройство будет реагировать абсолютно на любой вид металла, который находится в стене. А во-вторых, не стоит воспринимать эту задумки более серьезно, чем обыкновенную игрушку. Тем более, не стоит полагаться на такой сомнительный способ как на основной перед началом выполнения каких-либо работ

1 Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

• отсутствие нуля или фазы;
• одновременное отсутствие и фазы, и нуля;
• появление искр;
• короткие замыкания;
• регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Дедовские методы поиска скрытой проводки.

Наши деды и прадеды для поиска скрытой проводки обходились без всяких приборов, при этом с точностью находили без проблем под штукатуркой и обоями, линию электропроводки.

Самый простой способ, это когда делается капитальный ремонт в доме или квартире. То есть обдираются обои, и на стене бывают, видны следы, где проходит электропроводка. Вот как это примерно все выглядит.

Следующий способ, которым пользовались наши деды и прадеды, это нужно взять радиоприемник, настроить его на частоту 100 кгц, и медленно перемещать его вдоль стены. В том месте, где будет проложена электропроводка, в динамике приемника вы услышите характерные шумы и потрескивания.

Для мобильных телефонов иВ планшетов, работающих наВ ОСВ Android или iOS, существуют специальные приложения, которые превращают устройство вВ некое подобие металлодетектора. Для исследования нужно запустить программу иВ поднести девайс кВ поверхности стены. При помощи встроенного датчика онВ найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, иВ всеВ же этот способ имеет право наВ жизнь.

Лучше всего детекторы определяют объект, лежащий близко кВ поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

скрытая проводкаэлектроустановкапроводаиндикаторная отверткаэлектромагнитный детектор проводкиметаллодетекторуниверсальный детектормультиметррадиоприемниксмартфонпланшет 14 Подпишитесь и узнавайте о самых интересных материалах на ZAGGO.RU Нажимая кнопку подписаться, Вы даете согласие на обработку персональных данных <figu

Перепланировка квартиры, установка дополнительных розеток, перенос дверного проема — все это требует знания месторасположения старой проводки, которая «замурована» в стену. Есть несколько способов понять, где проходит проводка. Одни из них менее точны, но зато дешевы, другие определят место прохождения провода с точностью до сантиметра, но за них придется раскошелится. Обсудим действенные способы и развеем мифы в отношении некоторых.

Логические умозаключения

Схема расположения электропроводки

Используя стандартные знания о расположении скрытого кабеля, мастер может спокойно отыскать проводку. При этом стоит ориентироваться на такие нормы и схемы:

• От розетки или выключателя кабель всегда отходит вверх или в сторону большей площади стены.
• От пола и потолка кабель всегда располагают в 15-20 см. поэтому искать линию выше/ниже не стоит.
• От газопроводных труб, батарей, радиаторов линии и штробы согласно СНиП можно прятать минимум на 40 см в стороны.

При наличии таких знаний можно дополнить их логикой и обнаружить положение коммуникации в стене. Если мастер не хочет рисковать, лучше прозвонить профессионалам и доверить работу им.

Альтернативные способы поиска

Для поиска проводки радиоприемник нужно настроить на частоту 100 кГц

Чтобы найти проводку в стене, не имея специального оборудования, можно применить банальные методы. Они основаны на простой логике или использовании подручных средств. Бывалые специалисты рекомендуют следующее:

• Визуальный осмотр стены после демонтажа обоев. Как правило, линии расположения штроб отличаются от серых бетонных стен наличием полос штукатурки. Если все они расположены горизонтально и вертикально (что является главным условием при прокладке каналов), только под прямым углом, это и есть скрытая коммуникация.
• Использование радиоприемника. Для этого нужно установить на устройстве частоту 100 кГц. При таких показателях приемник будет реагировать повышением шума на приближающуюся проводку. Нужно водить аппаратом вдоль стен, пытаясь отыскать искомые линии. То же можно проделать с кассетным магнитофоном или плеером. Только придётся удлинить провод, поступающий к магнитной головке. Ее придется вынуть из кассетника и дотачать проволокой. Магнитная головка здесь работает по принципу антенны.
• Использование мультиметра. К нему желательно добавить полевой транзистор. Оба аппарата нужно правильно соединить. К стоку и истоку транзистора подводят щупы мультиметра без соблюдения полярностей. Аппарат выставляют изначально в режим омметра. К затвору стоит прикрепить кусок проволоки, которая будет выполнять роль поисковой антенны. Ею нужно водить вдоль стен и отслеживать показания на мультиметре. Любые их изменения сигнализируют о наличии скрытой проводки.
• Применение слухового аппарата. Такой определитель нужно выставить в режим «телефон» и подать нагрузку на сеть. Устройство отыскивает проводку на частоте 50 кГц.
• Применение компаса. Чтобы узнать, где проходит проводка в стене, можно использовать магнитное устройство. Для этого нагружают сеть (например, включают плойку в розетку) и водят компасом вдоль стены. Там, где стрелка станет отклоняться, находится кабель.

Использование перечисленных выше приспособлений дает вполне хорошие результаты.

Дополнительные возможности Walabot

Возможности сканера поистине огромны и не ограничиваются только поиском с помощью смартфона проводки, труб и других коммуникаций. Устройство можно присоединить к компьютеру, тем самым значительно расширив его функционал. Walabot может анализировать не только что спрятано за поверхностью, но и то из чего состоит сканируемая поверхность. Вот перечень тех способностей, что производители девайса или уже реализовали, или обещают сделать с его помощью в ближайшее время:

Фактически Walabot DIY это не просто детектор коммуникаций, а полноценный радар сканер работающий в пределах частот 3-10ГГц. Внутри девайса смонтированы передатчики и приемники радио сигналов, которые издает само устройство. Причем уровень излучения здесь меньше чем у большинства смартфонов.

На сегодняшний день Walabot продается только в западных странах и на нашем рынке не доступен. На Amazone его можно купить примерно за 70 баксов.

Появление его в наших магазинах будем ожидать в ближайшее время.
