Количество
В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?
Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.
Однако данное утверждение справедливо до первой серьезной аварии.
Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно?
А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.
1 Во-первых, устанавливайте УЗО на каждый прибор, так или иначеконтактирующий с водой.
стиральная машинка
посудомойка
эл.титан
2 Во-вторых, если у вас используются светильники с металлическим корпусом и при этом до них легко можно достать рукой, тогда на всю группу освещения также монтируется одно УЗО.
3 В-третьих, еще одно УЗО обязательно идет на общую группу розеток. Этого количества в подавляющем большинстве случаев более чем достаточно.
Какое УЗО лучшее: все ли может АС?
Предлагаем посмотреть, например, на современную «стиралку». Ее сетевой шнур включен в розетку с переменным синусоидальным напряжением 220 В, которое идет к импульсному блоку питания агрегата. Здесь полупроводниковые компоненты делают свою работу, и синусоида принимает другой вид – импульсные полупериоды. И если на этом этапе происходит утечка пульсирующего тока (не синусоидального), то защитное устройство типа «АС» может не среагировать на нее, и не обесточить поврежденную цепь.
Перед тем, как решить, какое УЗО поставить у себя в квартире, стоит учесть несколько моментов:
- Любое устройство производитель тестирует. В случае с аппаратами типа «АС»: их проверяют только на срабатывание утечек синусоидального тока.
- Производитель дает гарантию на безотказную работу своих устройств категории «АС» только в сетях, где присутствует синусоидальный ток.
- Задача УЗО заключается в отключении неисправного участка при появлении тока утечки, равному току уставки. Причем произойти это должно за безопасный для человека временной промежуток.
- Есть вероятность, что защита типа «АС» среагирует на утечку импульсного тока, но произойдет это с задержкой и от большего значения тока утечки, чем уставка. А это уже весьма опасно для жизни!
Практически любая современная техника оборудована импульсным блоком питания. Присутствие электроники, регулирующей режим работы, время или частоту оборотов мотора, говорит именно о таком оснащении. Как раз такие потребители и нуждаются в защите УЗО типа «А».
Выбор УЗО по параметрам
После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.
Противопожарное УЗО выбирают по номиналу вводного автомата
Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.
Номинальный ток
Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.
Таблица подбора номинала автомата защиты и УЗО
В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.
Величина тока отключения
При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.
Для всех остальных УЗО этот параметр выбирается по простым правилам:
- Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
- УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.
Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.
Таблица подбора номинального тока отключения для УЗО
Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.
Тип отслеживаемого тока утечки и селективность
Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.
- АС — отслеживается переменный ток (синусоидальная форма);
- А — переменный + пульсирующий (импульсы);
- В — постоянный, импульсный, сглаженный переменный, переменный;
- Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.
Выбор типа отслеживаемого тока утечки
УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.
УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.
Как отличить узо электромеханическое от электронного
Для того чтобы понимать какое устройство защитного отключения перед вами находится электронное или электромеханическое нужно уметь их различать. Многим покажется это трудным, и они скажут, что это под силу только профессионалам. Но уверяю Вас это не так, здесь нет ничего сложного. Достаточно лишь знать некоторые нюансы.
Итак, есть несколько способов, как отличить электромеханическое УЗО от электронного. Изучив их, Вы с уверенностью сможете определять, какой тип УЗО
перед вами. Сейчас рассмотрим подробно каждый из них.
1.Схема изображенная на корпусе УЗО
Первый способ и самый простой это изучить схему, которая изображена на корпусе УЗО. На любом защитном устройстве наносится электрическая схема. Если научиться читать и распознавать эти схемы можно легко определять не только тип устройства. Кстати говоря, если помните, то в статье о том, как отличить УЗО от дифавтомата мы уже сталкивались с подобными схемами. Если присмотреться, то между отображенными схемами на электромеханическом УЗО и электронном
есть небольшие отличия.

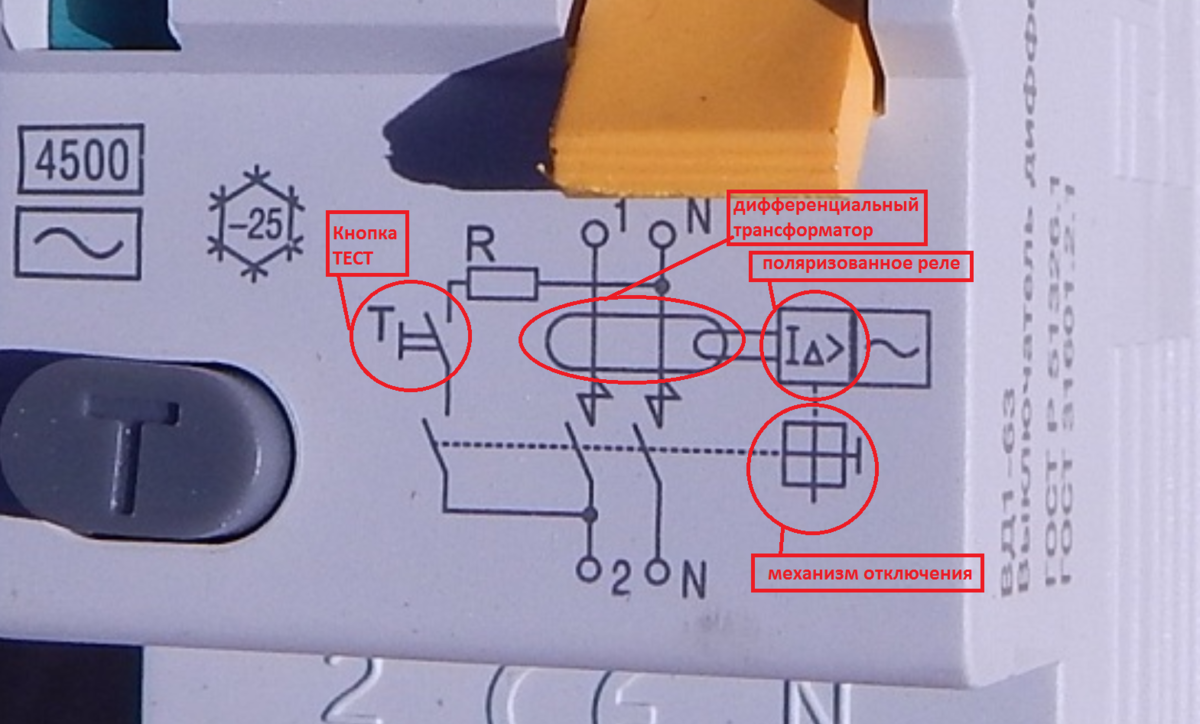

На схеме электромеханического УЗО или дифавтомата отображается дифференциальный трансформатор (через который «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле которое соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме. Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент.
Дифференциальный трансформатор обозначен в виде овала вокруг фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. На схеме поляризованное реле обозначается в виде прямоугольника или квадрата (в нашем случае это квадрат). Пунктирная линия от реле означает механическую связь со спусковым механизмом отключения.
Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку рассчитанного номинала). Как видите в электромеханическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из чистой механики.

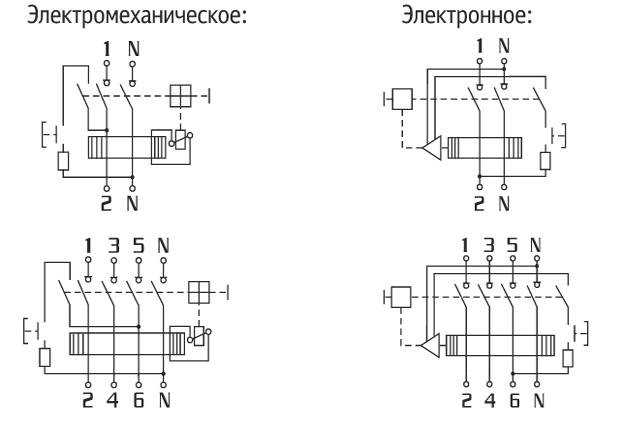

Теперь рассмотрим электронное УЗО
. Я для примера буду использовать электронный дифавтомат от фирмы IEK марки АВДТ32 С20, с током утечки 30 мА.
Как видно из схемы на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на электромеханическом защитном устройстве.
Но если присмотреться, то можно увидеть что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А». Это та самая электронная плата с усилителем.
Кроме того видно что к этой плате подходят два провода «фаза» и «ноль». Это как раз и есть тот внешний источник питание, который необходим для полноценной работы такого типа УЗО.
Не будет питание, не будет работать и УЗО. Не зависимо от того есть утечка или нет.
2.Внешний источник питания – тест с помощью батарейки.
Второй способ немного сложнее первого, так как при себе нужно иметь дополнительные элементы — батарейку и провода для подключения. Вроде ничего сложного, но согласитесь их не всегда удобно применить, особенно если вы находитесь в магазине. На рынке еще могут вам разрешить ими воспользоваться, но в лидирующих магазинах электронной продукции вам точно в этом откажут (ну какой менеджер согласится, чтобы при нем курочили узо или дифы).
Итак, для теста нам понадобится самая обычная заряженная батарейка, любая (пальчиковая, крона и т.п.) У меня под рукой оказалась батарейка типа крона на 9 В.
Берем электромеханическое УЗО
, к верхней клемме прикручиваем один проводок, к нижней клемме ТОГО ЖЕ ПОЛЮСА прикручиваем другой проводок
Хочу заметить, что абсолютно не важно к какому из полюсов вы будите прикручивать провода к фазному или к нулевому. Но если сверху вы подключили провод на клемму фазного полюса, то и внизу также нужно подключать провод к фазному полюсу иначе не будет замкнутой цепи
Теперь включаем наше УЗО (АВДТ) и замыкаем концы торчащих проводов на батарейку. В момент, когда повода замкнутся на клеммы батарейки, через полюс УЗО начнет протекать ток. УЗО должно отключиться.
Если этого не произойдет, поменяйте полярность батарейки, то есть поменяйте местами полюса «+» и «-». Если УЗО отключится, с уверенностью в 200 % можно сказать что оно электромеханического типа
Электронное УЗО на такой тест ни как не отреагирует, потому что для его срабатывания дополнительно требуется наличие напряжения на электронной плате.
Электромеханические или электронные – какие лучше?

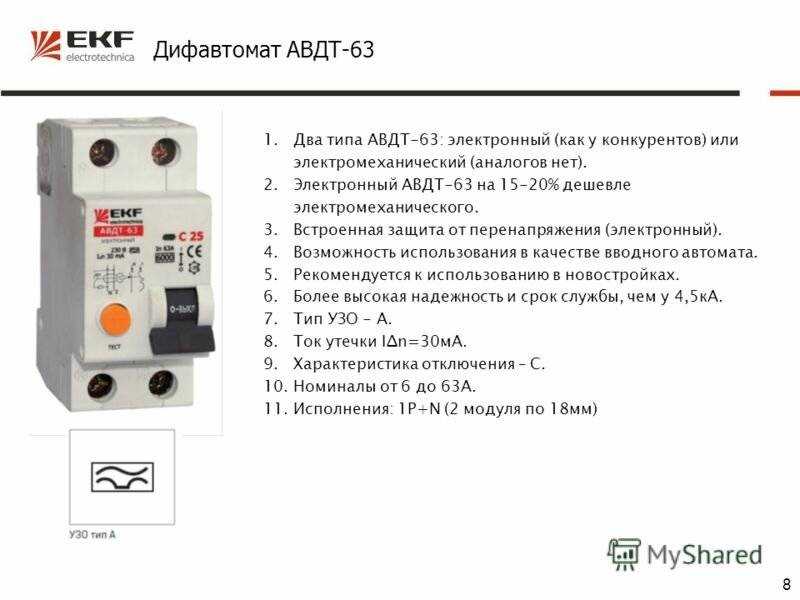

По аналогии с УЗО, дифавтоматы изготавливают либо с электромеханическим устройством защитного отключения, либо с электронным.
Электромеханическое устройство не требует для работы дополнительного электропитания. Энергия для срабатывания катушки отключения, выводящей дифавтомат из включенного состояния, берется от источника тока утечки. Поэтому дифференциальный трансформатор, регистрирующий эти токи, у электромеханических устройств имеет большие габариты. Его задача: не только почувствовать утечку, но и преобразовать ее небольшую величину в напряжение, достаточную для срабатывания устройства.
Большие габариты трансформатора увеличивают размеры устройства в целом. Поэтому объем, занимаемый ими в щитке, больше, чем у электронных.
Электронные дифавтоматы, помимо датчика тока утечки и отключающей катушки, содержат электронную схему с усилителем сигнала. Небольшой по величине сигнал от датчика увеличивается до амплитуды и мощности, достаточной для работы катушки расцепителя.
Эти дифавтоматы компактнее, а значит ли, что они лучше? На самом деле компактностью их достоинства и ограничиваются. Есть ситуации, в которых этот прибор не поможет.
При обрывах нуля питающей линии дифференциальные автоматы и УЗО с электронной схемой управления становятся бесполезными. Напряжение питания электроники пропадает, она не работает и не способна отключить устройство. А необходимость в этом в такие моменты более, чем актуальна. При обрывах нулевых проводников в сетях происходит перераспределения величин напряжения между фазами. На фазах с большей нагрузкой напряжение уменьшается. Хуже всего, что на ненагруженных фазах напряжение может увеличиться до 380 В включительно. Вынесет дифавтомат такой режим или нет – вопрос спорный.
А результатом такого режима работы могут быть и пробои изоляции на корпуса электроприборах, устранять и локализовывать которые как раз и призваны дифавтоматы и УЗО. Если они полупроводниковые, то реакции от них ждать не стоит.
Поэтому, несмотря на компактность, применять такие приборы следует только в комплекте с реле напряжения.

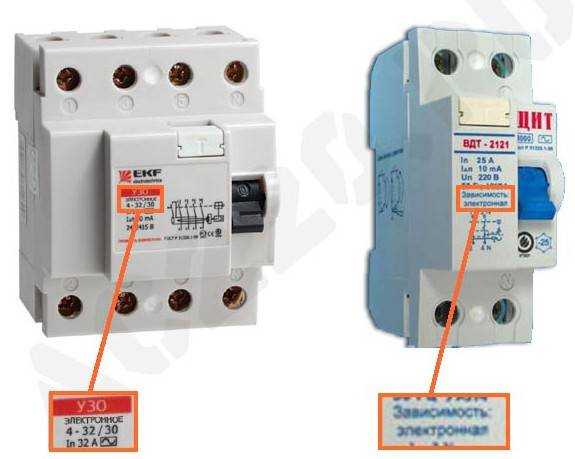

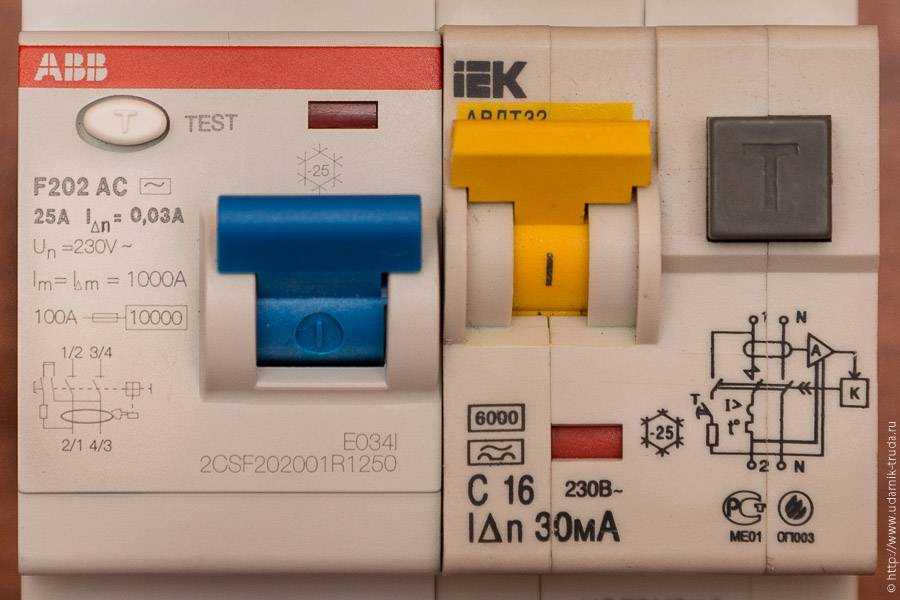

Как отличить дифавтоматы и УЗО с электронной схемой управления от электромеханических? На передней панели этих устройств нанесена их схема. Если в ней присутствует значок усилителя, то прибор – электронный, если нет – электромеханический.
Дифавтомат с электронным блоком дифференциальной защиты
Убедиться в том, что дифавтомат электромеханический, можно с помощью несложного теста с применением пальчиковой батарейки. Для этого подключаем к ней провода и касаемся ими выводов одного из полюсов защитного устройства, перед этим включив его. Электромеханический дифавтомат отключится, электронный нет – ведь ему для работы нужно еще и 220 В питания. Дополнительно можно определить и тип устройства по роду дифференциального тока. Приборы типа «А» отключаются при любой полярности тока от батарейки. Приборы типа «АС» срабатывают только при определенной полярности. Поэтому, если первоначально тест не удался, не делайте поспешных выводов о полупроводниковом характере начинки прибора, а попробуйте поменять полярность подключения проводников.
Какое устройство защитного отключения выбрать?
К потребителям электрической энергии по линиям электропередач протекает ток синусоидальной формы, поэтому и утечки в этом случае также будут синусоидальными. Следовательно, по типу выключатели дифференциального тока нужно выбирать – АС.
Устройство защитного отключения для квартиры
Для защиты в обычной квартире выключатели дифференциального тока выбирают как правило однофазные (двухполюсные) типа — АС, с номинальным напряжением — 230 В и номинальным током до 32 А.
Минимальный ток утечки, который способно почувствовать УЗО 10 мА. Однако выбирать УЗО с таким током утечки совсем не обязательно. Дело в том, что величина тока в 10 мА может являться суммарной утечкой для электроустройств и аппаратов квартиры в целом, особенно при старой электропроводке.
Устройство защитного отключения чувствуя это утечку будет ложно срабатывать. Для защиты людей от поражения электрическим током достаточным будет выбор УЗО с током утечки 30 мА .
Устройство защитного отключения для дома
В больших домах и коттеджах устанавливают трехфазные (четырехполюсные) выключатели дифференциального тока. Чтобы защита для таких сооружений была надежной, то в этом случае требуется установка не одного выключателя дифференциального тока, а нескольких. Схема питания для дома как правило имеет каскадный характер, с множеством разветвлений (особенно если дом многоэтажный).
В этом случае УЗО необходимо устанавливать на каждом разветвлений. Это как правило вводной электрощит, первый этаж, второй этаж, отдельные пристройки и т.п.
Для установки в вводном электрощите выключатель дифференциального тока выбирают с током утечки 100мА и выше. По типу имеет место устанавливать ВДТ типа S. Этот тип ВДТ селективные и имеют выдержку времени отключения.
Для отдельных групп помещений подойдут такие же как и для квартиры, с током утечки 30 мА, и типом А или АС.
Если УЗО планируется устанавливать в помещении со старой, ненадежной электропроводкой то в этом случае выбор и дальнейшая установка УЗО для таких помещений нецелесообразна.
Как известно УЗО реагирует на ток утечки а для электропроводки провода которой имеют старую ненадежную изоляцию (особенно в домах старой постройки) небольшие токи утечки возникают постоянно. УЗО в таких случаях может срабатывать часто и как правило без видимых причин.
В следствии этого рекомендуется применять в таких помещениях розетки со встроенным в них УЗО.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Разновидности по выдержке времени
От обычно УЗО требуется как можно более быстрое отключение при обнаружении утечки тока. Современные аппараты срабатывают за 0,02 – 0,03 сек. Но есть специальные модели, срабатывающие с намеренной задержкой по времени. Их называют селективными.
Селективное УЗО применяют как подстраховку обычных, контролирующих разные розеточные группы. Оно устанавливается на вводе, до разветвления на группы.
Принцип действия состоит в следующем:
- пока обычные УЗО функционируют нормально, они в случае утечки тока срабатывают раньше селективного, так что без питания остается только одна розеточная группа;
- при выходе из строя одного из обычных УЗО и утечке тока в его группе, сработает селективное.
В квартирах все потребители объединены в одну группу, соответственно, применяется одно обычное и устанавливать селективное нет смысла.
Здесь для подстраховки достаточно установить еще одно обычное. К разделению на группы прибегают при устройстве проводки в частных домах, например, по группе на этаж.
Существует две разновидности устройства с выдержкой по времени:
- тип S. Срабатывает в периоде 0,15-0,5 сек. Литера «С» проставляется после указания уставки тока утечки, например, «100С»;
- тип G. Срабатывает через 0,06-0,08 сек.
Противопожарное УЗО: до или после счетчика.
