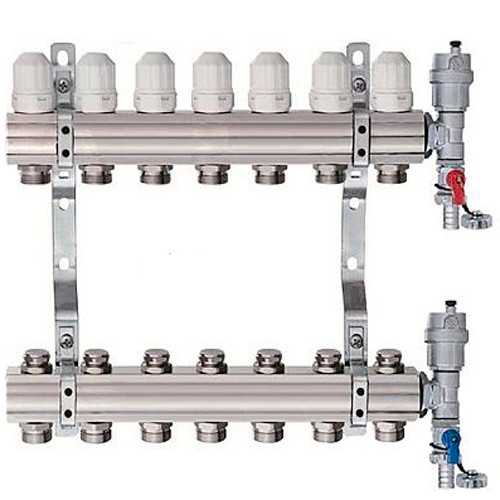

Сбор и подключение коллектора водяного пола

Обзор популярных моделей сервоприводов

Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.

Сервопривод для отопления

VALTEC

VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:

Комбинированная система отопления VALTEC

• TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
• TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
• TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.

Watts

Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:

Технические характеристики электротермического сервопривода WATTS

• 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
• 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
• 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.

REHAU

Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:

• UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
• привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.

Таблица характеристики сервоприводов Rehau

LUXOR

Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:

• питание – 24 В;

  Коллекторная группа системы отопления и теплого пола Luxor

• работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
• на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
• монтаж происходит в прямом положении – вертикальном или горизонтальном;
• максимальная температура в системе – +100°С;
• кабель длиною 1,5 м;
• температура хранения прибора – от 0 до +50°С;
• корпус изготовлен из синтетических материалов. Его цвет – серый;
• наличие гарантии – 2 года.

Независимо от выбранной модели, монтаж сервопривода и его эксплуатация должна проходить в соответствии с рекомендациями от производителя. С ними можно ознакомиться в инструкции к прибору. После установки привода и всех элементов системы приступают к их использованию после полного тестирования.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Выбор, установка и регулировка расходомеров

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.

Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.

Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

H2_2

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
3. Удалить защитное заводское кольцо;
4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Настройка коллекторов с настроечными расходомерами

Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.

Коллектор Valtec с расходомерами настраивать легче

Что такое расходомер и его устройство

Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.

Как устроен расходомер Валтек

Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.

Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.

Как выставлять поток на расходомере

На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:

• Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.

• Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.

• Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.

• Крутим в обратную сторону, выставляя требуемое значение.

• Если есть фиксирующая втулка, закручиваем ее до упора.
• Надеваем защитный кожух.

Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше

Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку

Методика регулировки расходомеров теплого пола

Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.

Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:

• На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с.  Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.

• Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
• По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.

Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В  контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.

Общие характеристики теплых полов

Существует несколько видов теплых полов, но самым популярным, бесспорно, является водяная система. Одна из важнейших характеристик данной категории систем – их нельзя подключать к централизованному отоплению. Поскольку централизованное отопление используется для обогрева многоквартирных домов, можно сделать простой вывод – теплый пол в таких домах не устанавливается.

В частных домах и загородных коттеджах никаких ограничений нет, поэтому в них можно смело устанавливать теплые полы. Они хорошо подходят для любых условий, а если на нижнем этаже здания имеется котел с жидким теплоносителем, то такой вариант будет просто отличным. При условии грамотного монтажа теплый пол обеспечит качественный и эффективный прогрев здания.

Важным достоинством теплых полов является более высокая эффективность по сравнению с традиционными отопительными системами. Обустройство теплого пола не отличается большой сложностью и включает в себя несколько этапов, в том числе установку коллектора. Все работы без особых проблем выполняются своими руками.

Чтобы легко проходить через каждый этап работы, нужно заранее подготовиться. Первым делом нужно спроектировать будущую систему, а также запастись материалами и инструментами. Далее выполняется подготовка основания под напольное покрытие в тех помещениях, где будет монтироваться теплый пол, и уже на готовом основании можно обустраивать саму систему. Последовательность работ нужно рассмотреть во всех подробностях.

Место расположения

Перед тем как подключить коллектор, определитесь с местом расположения. Лучшее решение — на стене, на такой высоте, чтобы без проблем завести трубы отопления пола и осуществить регулировку.

Требование по отдаленности элементов соблюдать важно, но если это совершенно невозможно, то смонтировать сразу 2 элемента, между ними нагрузка распределится равномерно. Конструкцию размещают в металлическом коробе, который обеспечивает безопасность и скрывает неприглядные монтажные элементы. Конструкцию размещают в металлическом коробе, который обеспечивает безопасность и скрывает неприглядные монтажные элементы

Конструкцию размещают в металлическом коробе, который обеспечивает безопасность и скрывает неприглядные монтажные элементы.

Вариант самодельного коллектора примитивного типа

Процесс монтажа, подключение системы

Процесс монтажа коллекторного блока состоит из нескольких этапов:

Ставят элементы коллекторного блока.

Определяются с ориентацией входного патрубка. Она будет зависеть от того, какой тип котла для системы отопления был выбран.

Фиксируют патрубок на металлическом кронштейне с помощью хомутов.
Проверяют, не мешают ли свободному проходу трубопроводов обратный и подающий элементы.

Патрубки прикрепляют сбоку

Важно отметить, что их ориентация зависит от того, с какой стороны будет удобнее монтировать все остальное оборудование.

Проверяют качество сборки, задействовав максимальную температуру и максимальную мощность насоса. Проверка проходит не менее 3 часов. Если никаких протечек в системе за это время обнаружено не было, она считается работоспособной.

Как подключить однотрубный коллектор, схема

Для подключения однотрубного коллектора используется труба диаметром не менее 76 мм или радиаторы. Радиаторы по возможности должны быть подключены к трубе 2 способами.

Внимание! Обязательное условие для этого типа подключения — наличие чердачного помещения

Важно также учитывать возможность подключения насоса для увеличения скорости теплоносителя

При составлении схемы подключения учитывают следующие факторы:

• расположение элементов системы;
• развязку труб;
• подключение к котлу;
• место расширительного бака;
• расположение радиаторов, арматуры, насосов и сливных кранов.

Фото 2. Схема подключения коллектора к однотрубной отопительной системе. Прибор устанавливается после котла.

Радиаторы должны быть дополнительно оснащены кранами для того, чтобы при необходимости перекрывать подачу воды не во всей системе, а на конкретном её участке.

Схема с двухходовым клапаном

Устанавливают его на подаче от нагревательного прибора. В месте перемычки между подающим трубопроводом и обратной линией монтируют балансировочный регулируемый клапан. Его настраивают в соответствии с требуемой температурой подаваемой воды обычно при помощи ключа — шестигранника. Он нужен для регулировки количества холодного теплоносителя.

Датчик температуры размещают после насоса, а тот в свою очередь перемещает воду в направлении гребенки. Только теперь меняется интенсивность движения нагретого теплоносителя от котла. Таким образом, температура подаваемой воды изменяется на входе насоса, при этом холодный поток настроен и стабилен.

Подмес происходит всегда и вода от котла не попадает напрямую в контуры, поскольку это невозможно. Такую схему можно считать более надежной. Но следует отметить, что смесительная группа, оснащенная двухходовым элементом, способна обогреть 150 – 200 «квадратов» площади, поскольку не существует клапанов большей производительности.

Кориолисовы расходомеры

Принцип действия этих расходомеров опирается на эффект Кориолиса: изменение фаз механических колебаний U-образных трубок, по которым движется жидкость, газ или пар. Сдвиг фаз зависит от массового расхода. Сила Кориолиса, которая воздействует на стенки колеблющейся трубки, меняется под напором воды или пара.

• Прямое измерение массового расхода.
• Осадки не влияют на измерения.
• Нет препятствий во внутреннем сечении.
• Измерение расхода жидкостей не зависит от их электрической проводимости.

• Высокая стоимость.
• Строгие требования к технологии изготовления.
• Влияние вибраций на метрологические характеристики.

Сравнив достоинства и недостатки разных видов оборудования, несложно понять, почему самыми востребованными остаются электромагнитные расходомеры: они недорогие, точные и практичные. Через каталог вы можете заказать измерительные модули высокого качества. Мы не только поможем выбрать оборудование, но также установим его и обеспечим техобслуживание.

Подпишитесь на нашу рассылку, и станьте одним из первых, кто будет в курсе всех наших новостей!

Выполняемая функция

Жилой дом или квартира имеют несколько комнат, и в каждой из них в пол укладывают тепловой контур.

К магистрали теплоносителя он подключается через узел вход-выход в виде двух труб.

Потребность в тепловой энергии по каждому из контуров, как правило, разная: температура в разных комнатах может отличаться. С другой стороны, площади помещений не одинаковые, а значит объем теплоносителя для каждой комнаты тоже разный.

Таким образом, между котлом и контурами обогрева необходимо установить распределитель с функциями регулятора. Такое устройство называется коллектор.По своему функционалу это смесительный узел. Его задача — обеспечить подачу воды в контуры.

Замечание специалиста: входная температура от котла может достигать 80 градусов, а для контура теплого пола температура воды по нормативам не должна превышать 40 градусов.

Достичь необходимой величины, т. е. снизить до 40С, можно смешивая горячую воду с остывшей обраткой.

Обычно коллекторная труба имеет соединительные узлы — по количеству тепловых контуров.

Всего коллектор содержит две трубы:

Добавка в смеситель горячей воды от котла происходит включением термостатического вентиля, который ставится на пути подачи воды в смеситель. При снижении температуры в смесителе меньше допустимого (мы помним — это 40оС) вентиль подает порцию горячей воды.

Обратите внимание: на каждый вывод гребенки смесителя устанавливается терморегулятор для ограничения объема горячей воды по каждому контуру тёплого пола. Эта группа биметаллических клапанов изменяет проходное сечение, а также объем пропускаемой воды

Эта группа биметаллических клапанов изменяет проходное сечение, а также объем пропускаемой воды.

Это позволяет установить температуру по желанию. На входах обратки устанавливают датчики протока, а гребенку обратки снабжают еще и воздухоотводчиком. Прокачку теплоносителя по системе выполняют водяным насосом, который создает необходимое давление в магистрали.

Полный набор деталей коллектора содержит еще и различную сантехническую арматуру. В наборе устройств для теплых водяных половколлектор, пожалуй, наиболее важное из них, так как он обеспечивает:

Техники регулирования температурного режима водяных полов

Как уже сказано, есть масса вариантов обеспечить поддержание комфортной температуры в помещении. Разберем каждый из них.

Ручная регулировка

Пример механического терморегулятора для ручного управления температурой пола

Осуществляется процесс посредством термоголовок (как обычный кран). Никаких автоматических приборов не нужно. Установка термоголовки производится на коллектор обратный и подающий. Процесс осуществляется после заполнения каждой петли контуров при отсутствии воздуха в трубах. Сначала идет заполнение основной системы, затем открыть/закрыть прямое и обратное направление петли, чтобы заполнить и ее, воздух должен выходить через воздуховод, иначе полы не будут греть как положено.

Запустив циркуляцию одной петли, проверить температуру – она должна быть везде примерно одинаковой. Закрыть первую петлю и переходить к следующей. Таким образом проверяются все петли контуров. Конечно, при определении тепло/холодно только рукой, не получить идеального совпадения температуры каждой петли, поэтому иногда общий результат можно увидеть только через час – дает себя знать инерциальность системы.

Групповое регулирование

Схема группового регулирования температуры сенсорными датчиками

Применяется в том случае, когда нужно поддерживать тепло сразу на нескольких объектах. Подразумевается применение автоматических приборов, что гарантирует точность результата, обеспечивая больший комфорт управления. Регулировка осуществляется на источнике тепла, а также на смесительных узлах принцип «константы» или «климат-контроля», охватывающий всю постройку.

1. Принцип константы осуществляется с применением термоголовок, монтируемых на двух-, трехходовые клапаны. Чувствительная система всегда будет поддерживать одну температуру, установленную заранее. Большие узлы оснащаются электроприводами, для маленьких узлов достаточно обычных приборов.
2. Водяной теплый пол, регулируемый по принципу «климат-контроль», зависит от автоматического датчика, устанавливаемого на систему. Получается регулировка по общей температуре окружающей среды, а потому все решает автоматика. «Умная» система сама делает вычисления, выставляя термальный режим и поддерживая его заданное время. Осуществляется это посредством просчета температуры воды, воздуха на подаче, вычисления соответствия таблице и потом автомат вычисляет оптимальную градацию температур для помещения.

Индивидуальное регулирование

Для индивидуальной регулировки температуры применяется система климат-контроля

Как правило, данный вариант подходит для обеспечения комфортного микроклимата в отдельно взятой комнате. В этом случае определяется температура воздуха, затем теплого пола, регулировка же обеспечивается монтажом датчика в каждую зону (комнату). Групповой вариант регулировки никак не заменит индивидуальный, так как в первом случае система работает по охвату всего дома, работая в «одном ритме», во втором случае у каждой зоны свой температурный режим водяного пола, который может быть отличным от любого другого – разница температурных режимов контуров иногда довольно существенная, именно поэтому требуется монтаж термодатчиков регулирования в индивидуальном порядке.

Что касается последнего, комплексного варианта регулирования температурного режима водяного пола, то он достигается правильным объединением группового и индивидуального решения. Выполнить самостоятельно подобную работу достаточно сложно, особенно, если нет определенного навыка – большой перепад температур может спровоцировать сбой работы всей системы, поэтому потребуется полная перенастройка конструкции, что повлечет дополнительные расходы.

В случае обустройства системы теплых полов своими руками, самым простым и действенным способом регулировки температуры водяного теплого пола является работа кранами, то есть, ручной вариант. Монтаж не требует никаких профессиональных навыков, а работать ими довольно удобно: холодно – открыть, тепло – закрыть подачу кипятка по трубам системы. Помимо простоты, способ характеризуется экономностью осуществления, а если краны находятся там, где до них могут дотянуться дети, есть термоголовки, оснащенные специальной защитой, которая предупредит возможность кручения в хаотичном порядке.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя

Основным отличием служит рабочая температура теплоносителя

Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения

Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.
