Самостоятельная установка и подключение посудомоечной машины к коммуникациям

Посудомоечная машина в доме: составляем план подключения

Как только гаджет оказывается уже приобретенным, сразу же встает вопрос, как подключить посудомойку к водопроводу и канализации так, чтобы все работало четко, как часы и не доставляло неудобств. Ведь если сделать что-то не так, это может привести к протечкам, которые могут испортить не только ваше напольное покрытие, но и потолки соседей, потому пренебрегать этим моментом ни в коем случае нельзя.

Важно

Первый раз, привезя домой посудомоечную машину, нужно сразу же решить, как именно вы будете ее подключать. Если совершенно никакого опыта нет, инструмент отсутствует, а представление о процессе вы имеете совсем смутное, лучше обратиться к настоящим профессионалам, которые сделают все быстро и надежно, дадут гарантию на отсутствие протечек, но обязательно возьмут за свои услуги определенную плату.

План сборки и установки

Специалисты рекомендуют не спешить, изучить все инструкции, что прилагаются к посудомоечному устройству, рассмотреть предложенные варианты креплений, составить план работы и только после этого приступать к самому процессу. Это поможет не путаться, а четко выполнять все необходимые этапы, один за другим.

Монтаж отдельной розетки для мощной посудомойки, а также подвод к ней электропитания, желательно прямиком с распределительного щитка.
Правильная организация бесперебойного водоснабжения, с возможностью отсекания подачи воды.
Монтаж слива грязной воды и подключение его к общей системе канализации.
Тест-драйв подключенного оборудования на практике и устранение мелких неполадок, при их наличии.

Подключение к электросети можно организовать в последнюю очередь, так делают многие, но более целесообразно все же начать с именно с данного этапа. Чтобы, когда придет время проводить тестирование и проверки, у вас все уже было полностью готово и розетка ждала свою вилку. В домах, оборудованных электроплитами, часто имеются отдельные ветки питания, подключить агрегат можно и к ним, обычно они выдерживают довольно крупные нагрузки.

Подключение водопровода

Первое, что хотим сразу подчеркнуть, — вне зависимости от типа ПММ, подключать ее к горячей воде бытового водопровода крайне не рекомендуется. Это связано с тем, что к «чистоте» горячей воды применяется меньше требований, чем к холодной, что отрицательно отразится на работе ПММ.

В большинстве случаев причина выхода из строя обратного клапана машины для мытья посуды напрямую связана с плохим качеством воды. Результат проявится моментально — чисто вымытая посуда будет иметь довольно неприятный запах. Для устранения такой поломки потребуется ремонт, например, в Астане или Балашихе.

Заметим, что многие модели импортных ПММ (Bosh, AEG, Ajnev, Beko, Candy), очень критичны к составу воды, а также ее жесткости, поэтому рекомендуется устанавливать фильтры даже на холодную воду. Это значительно продлит срок службы оборудования.

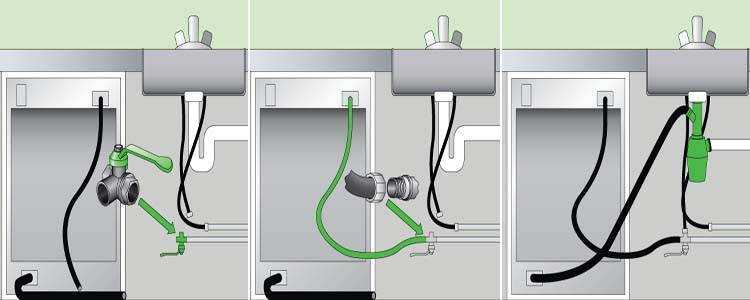

Теперь перейдем непосредственно к подключению. Оно осуществляется по следующему алгоритму действий:

весь процесс начинается с перекрытия воды, поступающей в квартиру. Отключать весь стояк в доме ненужно, как правило, на подвод в квартиру устанавливаются краны, их и нужно закрыть;
после того как вода перекрыта необходимо отсоединить хенку (шланг) от смесителя установленного на мойке. Старая гидроизоляция со шланга нам больше не понадобится, поэтому ее нужно снять;
накручиваем на трубу тройник и подсоединяем его к смесителю. В средний отвод тройника вкручивается кран шарового типа, а на его выход накручивается шланг от ПММ. При выполнении всех соединений каждый резьбовой стык должен быть обмотан гидроизолирующей лентой ФУМ, и если требуется, установлена резиновая прокладка.

Если вы хотите посмотреть весь процесс более детально, то его видео всегда можно найти, посетив тематические сайты.

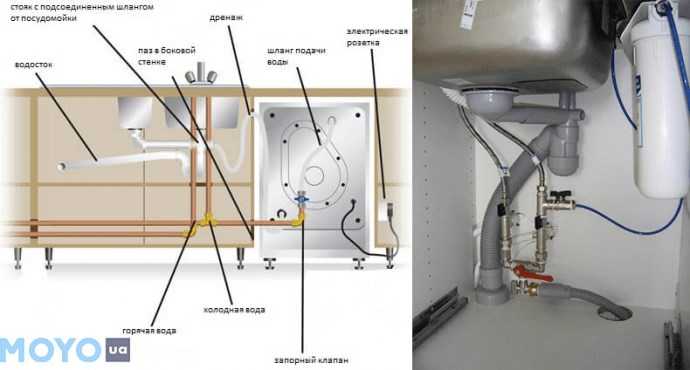

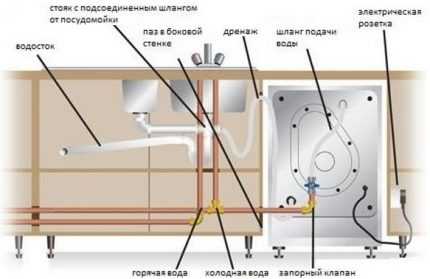

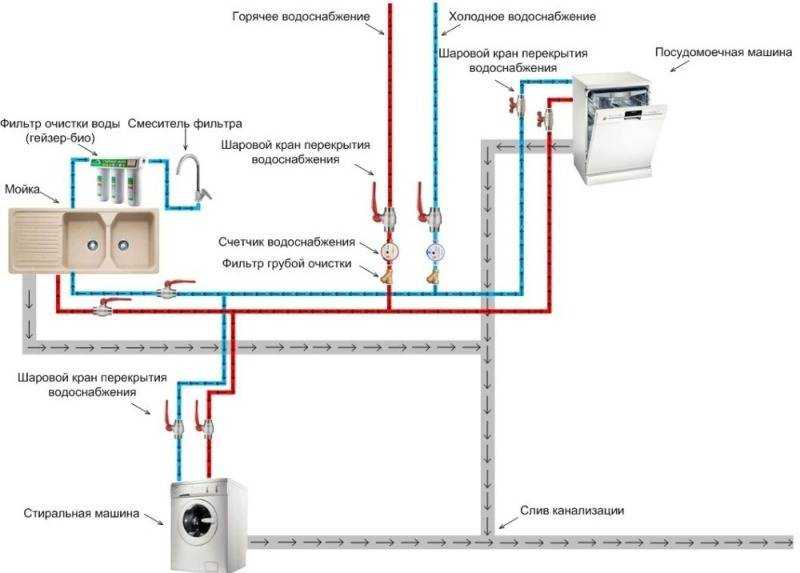

Пример выполненного подключения

Если шланг, входящий в комплект, окажется коротким, его можно нарастить или приобрести новый нужной длинны. Последнее предпочтительнее.

Инструкция по проведению работ

При наличии хотя бы небольших сантехнических навыков подключить ПММ к коммуникациям не составит особого труда. Ниже приведена общая схема соединений посудомойки с системами коммуникаций.

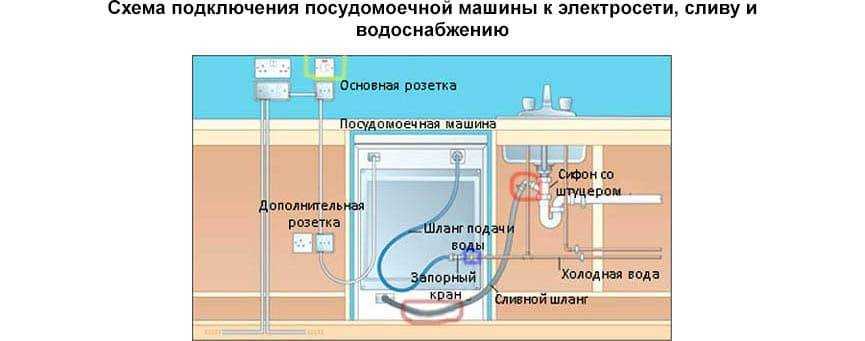

Подключение посудомойки к канализации, водопроводу и электросети

Как подключить сливной шланг к канализации

Начинать работу следует с установки под мойкой сифона с отводным штуцером. Если на кухне установлена еще и стиральная машина, следует приобрести сифон с двумя отводными штуцерами – такие тоже есть в продаже.

Сифон с двумя сливными шлангами, подключенными к штуцерам

Чтобы жидкость не вытекала из сифона в обратном направлении, а из канализации не распространялся неприятный запах, сливной шланг необходимо крепить таким образом, чтобы он имел перед сифоном изгиб, направленный вверх. При его отсутствии в конструкции сифона или в случае подключения шланга через разветвитель непосредственно в канализацию (после сифона), его необходимо направить так, чтобы получился изгиб. Для этого можно использовать специальную вставку (см. фото ниже).

Специальная вставка, изгибающая сливной шланг

Для герметизации места соединения шланга с сифоном предназначены накидные гайки. Если же шланг вводится непосредственно в канализацию, используйте специальную вставку или проведите герметизацию соединения любым другим способом.

При этом не рекомендуется использовать герметик, поскольку конструкцию после этого разобрать уже не удастся – придется менять весь узел. Завершите работу подключением шланга к выпускному штуцеру посудомойки.

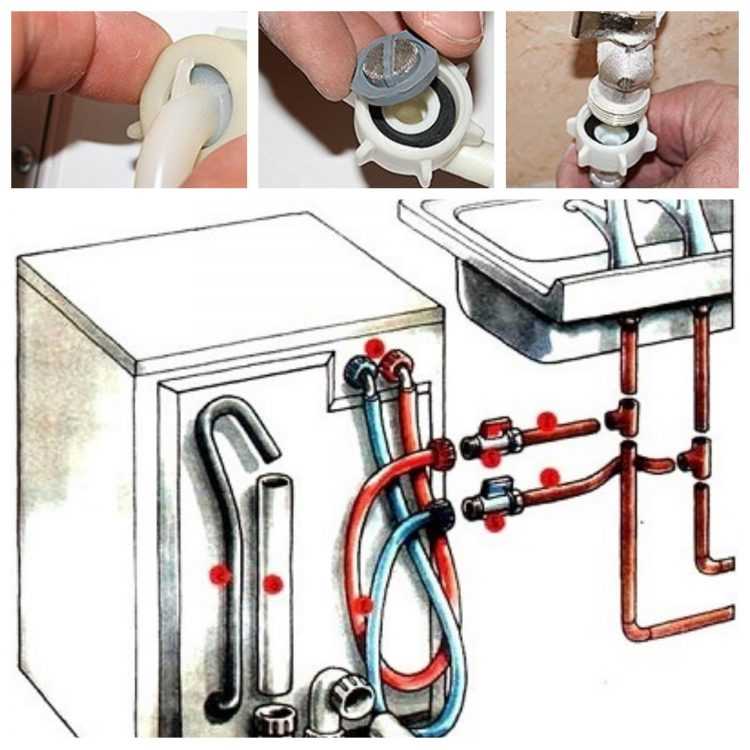

Подключение заливного шланга к водопроводу

Перед выполнением второго этапа внимательно прочитайте инструкцию производителя. Дело в том, что в некоторых моделях ПММ предусмотрено подключение как к холодной, так и к горячей воде. Во время мытья посуды жидкость смешивается до нужной температуры, поэтому ее не нужно нагревать. В таком случае придется использовать два тройника и подключать к водопроводу два шланга. Но чаще всего требуется только подключить холодную воду.

Тройник с запорным краном удобнее всего установить в месте соединения трубы и шланга с холодной водой, идущего к мойке

Вход и выход тройника-разветвителя должны иметь размер 1/2 дюйма (наружный диаметр 20,1 мм), боковое ответвление – 3/4 дюйма. К запорному крану должен быть свободный доступ, чтобы быстро перекрыть воду в аварийной ситуации.

В том случае, когда к водопроводу под мойкой уже подключена стиральная машина, используйте коллектор с двумя отводами, каждый из которых снабжен своим шаровым запорным краном (см. фото).

Водопроводный коллектор с двумя боковыми отводами

Как подключить посудомойку к электросети

Мощность посудомоечной машины приблизительно 2,5–3 кВт. Такая техника должна подключаться к отдельной питающей линии, идущей от входного распределительного щитка. На входе линии нужно расположить защитный автомат, который должен срабатывать при токе 16 А, и устройство защитного отключения (далее также – УЗО), также на 16 А и 10 мА тока утечки. Кабель лучше выбрать медный 3-жильный, сечением 2,5 мм2, с двойной изоляцией.

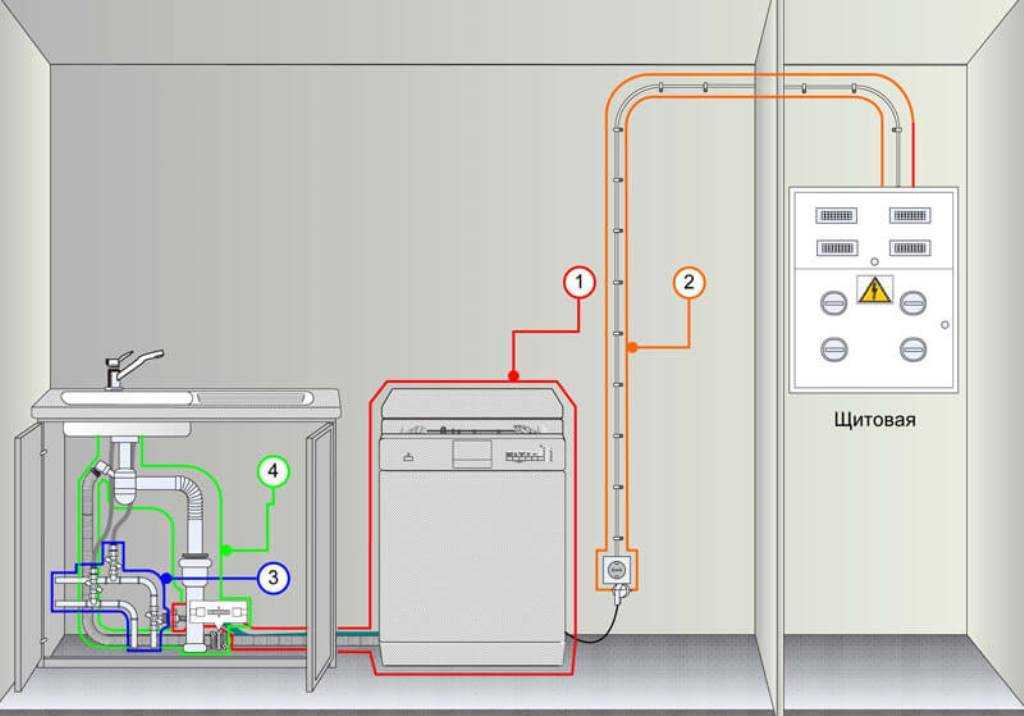

Схема подключения посудомойки к электросети

Розетка также должна выдерживать ток 16 А. Кабель можно проложить, проштробив стены от щитка до места розетки на кухне. Или же проложите кабель в небольшом коробе, укрепив его на поверхности стен саморезами. Такой вариант проводки неплохо смотрится. Штробы испортят стены, их удобно делать только во время ремонта.

Проводка кабеля в коробе на поверхности стен

Как видите, в подключении посудомоечной машины к коммуникациям нет ничего особо сложного. При прокладке электросети неукоснительно соблюдайте правила техники безопасности – обесточьте квартиру, чтобы избежать поражения током.

Общие рекомендации и правила

Чтобы машинка в процессе использования не вызывала нареканий, не требовала ремонта и частого обслуживания, необходимо продумать порядок ее установки. На все виды посудомоек распространяется следующий порядок подключения:

Проверка комплектации и целостности оборудования после транспортировки ее в дом.
Установка на заранее определенное место на столе, полу или в мебельном модуле.
Подключение к канализации с помощью сливного шланга, который вводится в раковину или подключается к сифону с применением переходника.
Подключение к водопроводу с использованием шланга подачи воды.
Установка отдельной силовой розетки или применение заранее вмонтированной.

Если возникают сложности с соединением шлангов или устройством розетки, то порядок подключения можно изменить, тем не менее потребуется выполнить каждый пункт из списка.

Доступ к боковым стенкам встроенных посудомоек невозможен, но у настольных, пристроенных и отдельно стоящих моделей он есть. Обеспечьте защиту от ожогов – боковые поверхности сильно нагреваются в процессе мойки. Для этого нужно установить боковые крышки, реализуемые сервисными центрами

Существует ряд правил, выполнение которых поможет избежать проблемных и аварийных ситуаций

Обычно они перечислены в инструкции, поэтому самое важное требование – внимательное изучение документации

Галерея изображений
Фото из
Перед подключением обязательно внимательно рассмотрите все элементы машинки и проверьте корпус на наличие царапин и вмятин. Прибор с деформированными стенками нельзя эксплуатировать. При обнаружении брака обязательно требуйте замены прибора

Перед любыми действиями по установке, ремонту, замене обязательно отключайте оборудование от электросети. Если рядом с выбранным местом нет силовой точки, ее необходимо подвести и расположить в легко доступной для отключения зоне. Проводку для силовой розетки лучше тянуть отдельной линией от щитка, необходимо обеспечить ветку собственным автоматом

В кухне обычно установлено самое мощное оборудование, и водонагревателям, микроволновкам, посудомойкам, электроплитам приходится работать «по соседству». Обязательно проследите, чтобы в непосредственной близости с посудомойкой не было оборудования, вырабатывающего тепло

Все категории машинок должны быть расположены по уровню. Для отдельно стоящих нужно обеспечить идеально ровное место установки, а при необходимости отрегулировать ножки. Встраиваемые модели следует прочно зафиксировать внутри мебельных модулей с применением кронштейнов

Исправность корпуса и деталей

Соблюдение норм техники безопасности

Близость размещения других электроприборов

Ровное основание и устойчивость

Не рекомендуется ставить посудомойку возле радиатора: излучаемое батареей тепло негативно влияет на ее «самочувствие». Если машинку встроить по соседству с холодильником, напротив, «пострадает» он. Проследите, чтобы электрошнур также не подвергался нагреванию, иначе изоляция расплавится и может произойти короткое замыкание или утечка тока – то и другое опасно.

Если вы ранее не устанавливали или не ремонтировали домашнюю технику, при возникновении большого количества вопросов лучше объединить собственные усилия с услугами сервисного центра. Самостоятельное вмешательство только навредит

После установки обязательно проверьте, хорошо ли открывается дверца, исправно ли работает загрузочный модуль (модули). Если мало места, то открытая дверца будет создавать дефицит пространства – не забывайте об этом при дальнейшем использовании и постарайтесь расставить мебель так, чтобы было легко обслуживать машинку.

Полезные советы

К Вашему вниманию несколько полезных советов, которые не только позволят правильно подключить посудомоечную машину, но и продлят срок службы техники:

Установка сливного шланга в раковину крайне небезопасна, хотя и заметно облегчает процесс подсоединения. Опасность связана с тем, что отвод отработанной воды может выпасть из раковины и затопить соседей снизу.
Техника компании Electrolux очень требовательна к правилам установки. Максимальный наклон в одну из сторон не должен превышать 2 градуса, поэтому обязательно проверяйте этот момент строительным уровнем.
Если Вы решили купить какую-либо модель от фирмы Siemens, обязательно просмотрите габариты корпуса и сверьте с нормами изготовления мебели, в которую будет осуществляться установка. Очень часто Siemens пренебрегает техническими нормами и создает нестандартные габариты, вследствие чего возникают трудности при установке посудомоечной машины в готовую кухню.
Ни в коем случае не подводите заземляющий контакт к газо- и водопроводным трубам. Заземление нужно подключить к заземляющей шине квартирного щитка. О том, как сделать заземление в квартире мы рассказали в отдельной статье.
Воздушной зазор между стеной и задней стенкой техники должен составлять не менее 5 см, чего вполне достаточно для циркуляции воздуха.
В комплекте обязательно присутствуют правила подключения и наглядная схема к определенной модели. Опираться нужно только на нее, т.к. все условия сугубо индивидуальны, хотя и имеют много общего.
Пользоваться сетевыми фильтрами (удлинителями) не рекомендуется, т.к. они очень часто являются причиной аварии и пожара. Если никак по-другому не получается подвести питание, рекомендуется самостоятельно сделать электрический удлинитель. Такой способ подключения посудомоечной машины через удлинитель применять можно, в качестве исключения.
Если Вы решили поставить отдельно стоящую посудомойку рядом с плитой, холодильником либо духовкой, к каждой технике подведи отдельную линию от распределительной коробки, чтобы не перегрузить установленную вблизи всех устройств розетку.

Также советуем просмотреть наглядную видео инструкцию по правильной эксплуатации посудомойки:

Советы по эксплуатации посудомойки

Вот и вся инструкция о том, как подключить посудомоечную машину к водопроводу, электросети и канализации своими руками. Надеемся, что информация была для вас полезной и интересной. Также рекомендуем ознакомиться с основными неисправностями посудомоек, чтобы в будущем вы были ознакомлены с тем, как ремонтировать технику в домашних условиях! Видео обзор монтажных работ Советы по эксплуатации посудомойки Материал взят с сайта: https://samelectrik.ru/

Поиск подходящего места

Для начала нужно внимательно изучить инструкцию к модели. В ней описываются все необходимые нюансы, которые желательно учитывать при установке в строгой последовательности. Как правило, при следовании рекомендациям процесс не вызывает сложностей.

Выгодна-ли посудомойка?

О-да!Нет

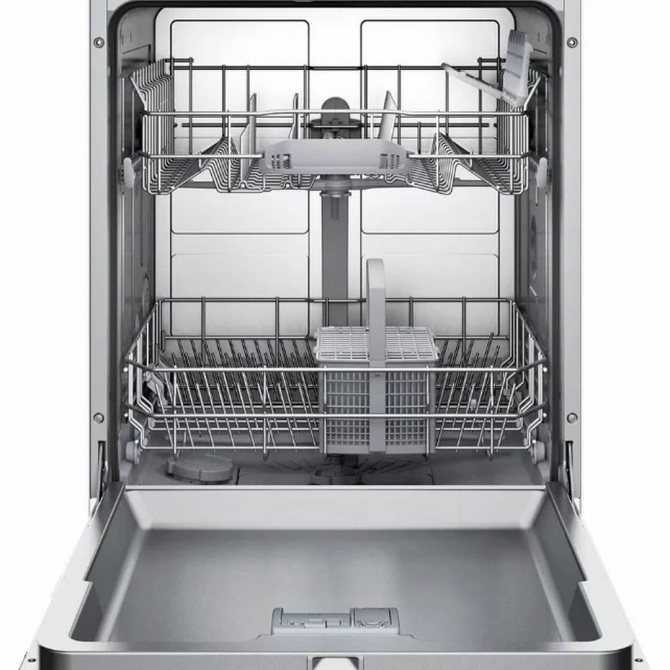

Посудомоечные машины Bosch относятся к встраиваемой технике. Большинство видов кухонной мебели рассчитаны на установку приборов внутрь конструкции. Они укомплектованы креплениями стандартного типа, чтобы зафиксировать посудомоечную машину. В основном сложностей при установке не возникает. То, какие элементы присутствуют в наборе, указано в инструкции. Этот момент необходимо уточнять при покупке мебели.

Выполнять монтажные работы следует согласно рекомендациям производителей. Их можно найти, внимательно ознакомившись с инструкцией к стиральной машине Bosch. Понять, правильно ли установлен прибор можно после выполнения монтажа при тестовом запуске.

Основное правило — посудомоечная машина «Бош» должна подходить к нише в соответствии с габаритами. Поэтому уточнять этот момент необходимо заранее, измерив прибор и место установки с помощью рулетки.

katy.red.home

golden.section

bytovaya_tataev

remontbytovoi293

Горячая вода

В большинстве случаев подключить посудомоечную машину к воде, идущей от центрального стояка дома, не рекомендуется и даже крайне нежелательно. Качество такого снабжения находится на таком уровне, который производители (даже BOSCH, который славится знанием реалий российского рынка) и не могли представить.

Исключением может являться случай, когда посудомоечная машина подключена к горячей воде от устройств предварительного нагрева:

нагревательные котлы;
системы вторичного нагрева;
электрические проточные нагреватели.

Подключение к канализации

Итак, посудомоечная машина подключена к водопроводу, самостоятельно обеспечены все меры защиты, подано электропитание. Иногда слив организуют элементарно, особенно, если речь идет о настольных моделях, – бросают шланг в раковину.

Однако чтобы все было аккуратно, работало без вмешательства и не создавало неудобств, лучше сделать качественно и подключить слив посудомоечной машины правильно. Для этого нужно следовать рекомендациям:

Для устранения запахов подключение к канализации нужно производить с использованием промежуточного клапана.
Для размещения шланга можно применять как сифон с отдельным отводом, так и собственный отвод трубы, что будет наиболее правильно.
Внимательно прочитайте инструкцию. Если подключаете машину к канализации самостоятельно, своими руками, помните, что шланг должен быть расположен не менее 60 см выше точки стока. Некоторые производители требуют специфической высоты расположения самой высокой точки шланга, обычно это связано с особенностями работы помпы.

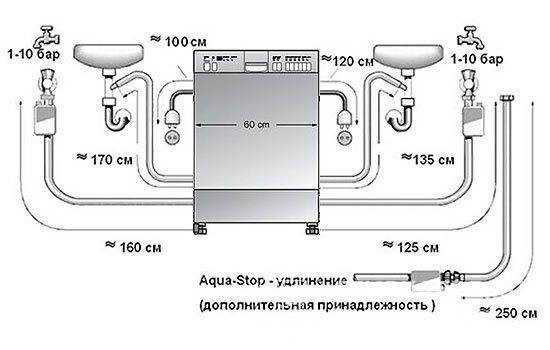

Наращивать самостоятельно длину шланга до бесконечности не рекомендуется. Лучшая длина, которую требует посудомоечная машина, – полтора метра. Предел – три метра. Большая длина вызовет чрезмерную нагрузку на помпу устройства и выход ее из строя.
Наращивать шланг из множества кусков — не рекомендуется, используйте цельный.
Если посудомоечная машина и стиральная используют одну и ту же точку слива, каждый отвод должен быть оборудован обратным клапаном. Любо должны использоваться специальные сифоны с двумя отводами.

Неправильно подключенная к канализации посудомоечная машина может создавать массу неприятностей. От протечек, запахов до пены моющих средств, буквально вытекающей из всех доступных мест

Поэтому подключайте правильно, особенно уделяя внимание требованиям завода — изготовителя

Ролик демонстрирует, как самостоятельно подключить посудомоечную машину на видео. Процесс не отличается большой сложностью, требует всего лишь аккуратности и внимательности.

https://youtube.com/watch?v=UML3nSK-4GM

Подключенная к водопроводу, к горячей воде, к канализации и электричеству посудомоечная машина прослужит долгие годы, снимая множество проблем и значительно упрощая быт. Посуда будет гарантированно чистой, а обслуживание устройства – минимальным. Просто соблюдайте ряд несложных правил, и новая покупка будет радовать своей работой снова и снова.

Подключение к электросети

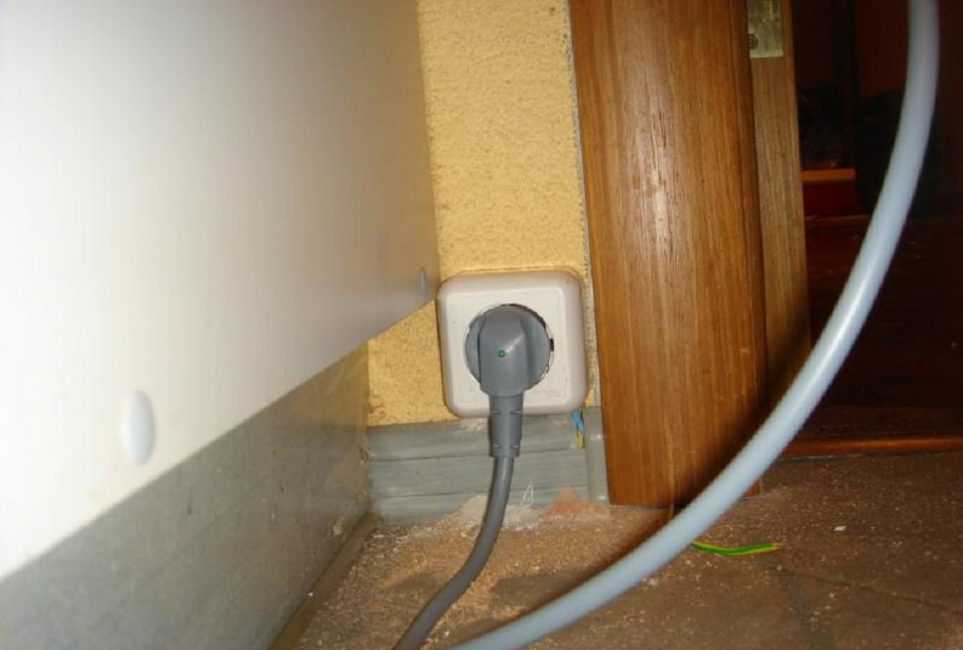

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

7.3
Total Score

Подключение посудомоечной машины

Простота монтажа

7.5

Сложность подключения

Экономия средств

8.5

Важность использования инструкции

Производители отвечают за качество своей продукции, поэтому новые посудомойки имеют гарантию – от 12 месяцев до 5 лет. Сдать в сервис неисправный китайский агрегат чаще можно в течение 1 года, европейский – 2 лет.

Однако неправильная установка машины, противоречащая требованиям производителя, лишает покупателя права на бесплатный ремонт или замену техники.

Следовательно, главным документом и руководством по монтажу посудомойки становится инструкция. Это книжечка с подробным описанием процесса установки и подключения новой посудомоечной машины к водопроводу и канализации.

Также в инструкции заложены технические требования, которые касаются параметров подключаемой электросети, давления в трубах и др. Характеристики машины также нужно учитывать.

В инструкциях описание всех действий сопровождается понятными схемами, на которых изображено, как правильно присоединять шланги, фиксировать машину в шкафу, располагать ее относительно труб (+)

Так, полновстраиваемые ПММ с большой массой размещают на полу, дополнительно фиксируя на стенках шкафа или столешнице. А вот компактные модели можно интегрировать в шкаф, который способен выдержать их вес даже с учетом загруженных контейнеров и воды.

Если в течение полугода какие-то запчасти посудомойки выйдут из строя из-за неправильного расположения шлангов или сильного вибрирования корпуса, их придется менять за свой счет – гарантия снимается.

Заключение

Теперь вы знаете последовательность и все нюансы установки посудомоечной машинки и сможете выполнить эти работы без привлечения профессионалов. Главное, чётко придерживаться рекомендаций производителя и наших инструкций.

Не забудьте поставить «лайк» и подписаться на наш журнал, чтобы всегда читать новости в числе первых.

Напоследок предлагаем посмотреть на видео все этапы подключения посудомоечной машинки:
