Din-рейки кэаз (дин рейка)

Описание элемента

Итак, din-рейка – это обобщенное название металлического профиля, который применяется в электротехнике. Рейка эта может быть стальной гальванизированной или же просто алюминиевой.

Здесь все зависит от таких параметров, как:

• вес;
• прочность;
• сила тока, пропускаемого через клеммы заземления.

Рейка бывает, как сплошной, так и с регулярным шагом перфорации. Кроме того, есть варианты с предварительной насечкой, что существенно облегчает разделку на определенную длину.

Само же происхождение аббревиатуры «din» очень просто – это сокращенное название Немецкого института по стандартизации: Deutsches Institut fur Normund. Справедливости ради стоит отметить, что такая аббревиатура применяется не только по отношению к рейкам, но и к другим изделия – разъемам, крепежам и прочее.

О методике монтажа

Рассмотрим вкратце метод монтажа на дин-рейку. В поперечном сечении по краям у нее имеются выступы. Они предназначены для того, чтобы удерживать аппарат, который установили на рейку. Но при этом его можно относительно свободно перемещать вдоль нее. Если такая «свобода действий» не приветствуется, то ее можно вовсе исключить. Для этого нужно просто установить по бокам от прибора специальные стопорные элементы, которые также предназначены для установки на дин-рейки.

Стоит отметить, что в щитках, которые используются для монтажа модульной аппаратуры, фиксация нередко выполняется за счет создания наружных отверстий в крышке с учетом реального числа коммутационной техники. Именно поэтому окошки под наружную часть аппаратуры открываются не полностью. Их часть, как правило, закрыта шторками, которые при необходимости легко удаляются. Если же так случилось, что оборудования в щитке меньше, чем можно было бы установить, то все свободные места, которые остались, закрывают специальными заглушками.

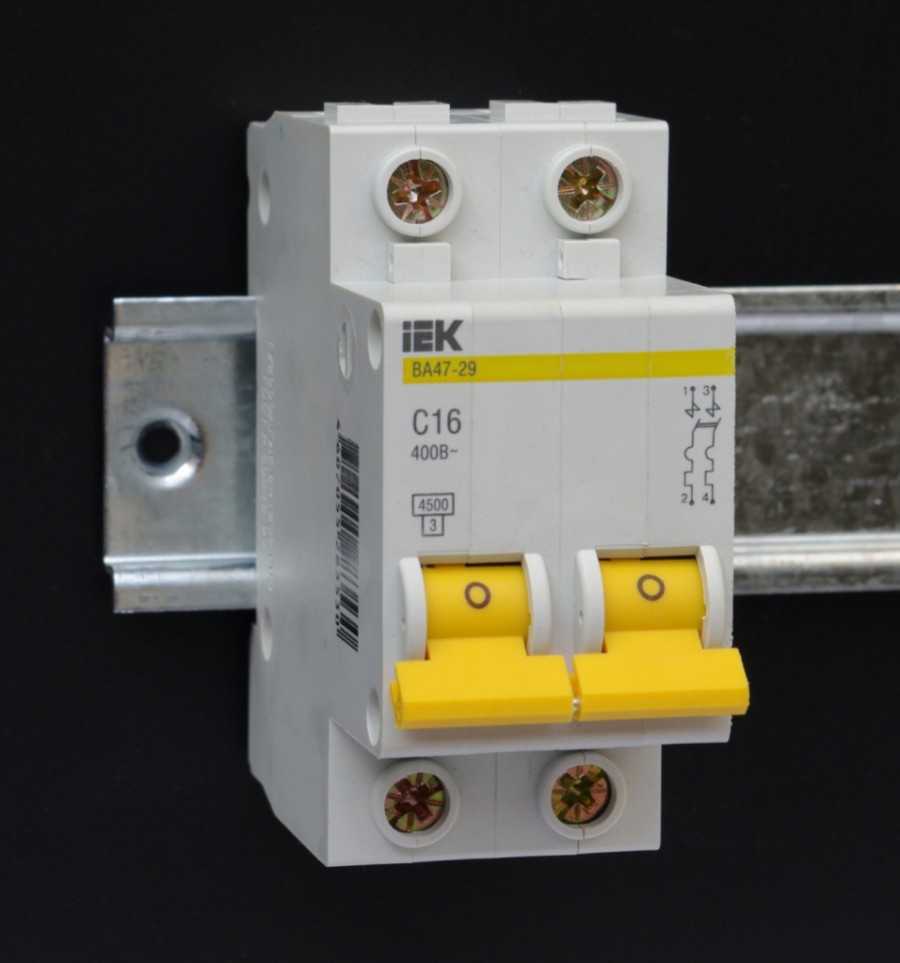

Стоит добавить, что все модульные автоматы, рубильники и УЗО оснащаются специальными защелками. Они предназначены для того, чтобы удерживать элемент на дин-рейке. Чтобы установить, верхний паз прибора фиксируют на одном из нижних ее краев. При этом нижний край прибора с незначительным усилием прижимают к рейке до тех пор, пока не послышится явный щелчок.

В случае, когда элемент нужно снять, понадобится плоская отвертка. С ее помощью нужно аккуратно отвести защелку вниз и вынуть прибор из паза. При этом стоит добавить, что есть такие элементы аппаратуры, у которых защелка фиксируется в открытом положении.

Что можно устанавливать на дин-рейку

Кроме аппаратов защиты, на дин-рейку можно установить и другие элементы, которые под нее стандартизированы. Это могут быть и электросчетчики, и реле, и устройства автоматики, и клеммы, и сигнальные и управляющие устройства, и нулевые шины. Очень много элементов электрических цепей имеют двойные узлы крепления. За счет этого их можно установить и на дин-рейку, и на обычную классическую поверхность.

Кратко о видах

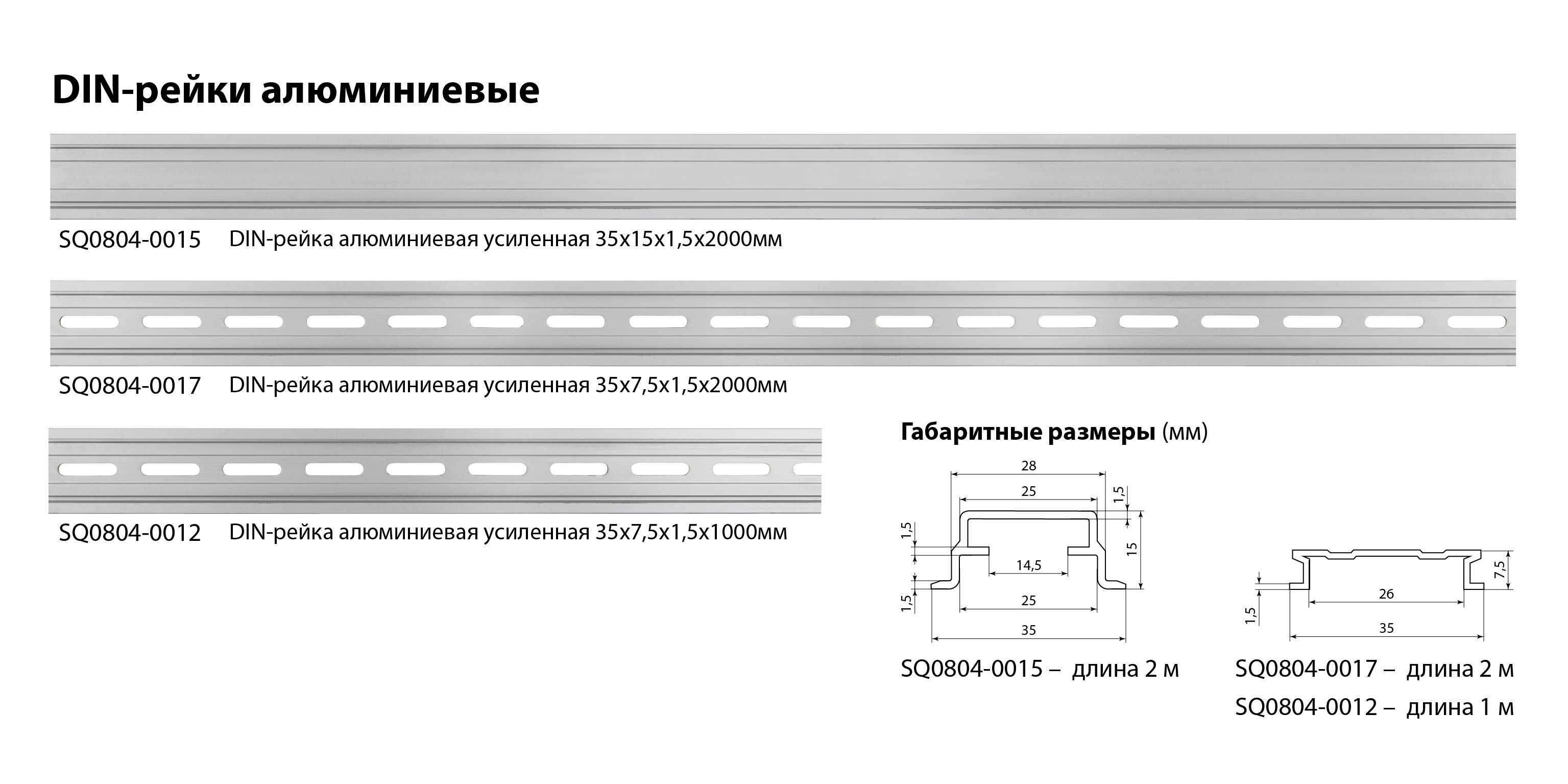

Было бы неправильно, если бы мы не упомянули о том, что дин-рейки бывают разных видов. Самый распространенный вид – это рейка в исполнении ТН-35-7,5. Как понять эти цифры? Очень просто рейка имеет в ширину тридцать пять миллиметров, а в высоту семь с половиной. Также есть другая модификация – с высотой в пятнадцать миллиметров, то есть дин-рейка ТН-35-15. Такой вариант довольно часто применяется в навесных и напольных щитках. Стоит отметить, что такие рейки еще называют рейками Ω-типа. Откуда такое название просто понять, если внимательно рассмотреть данный элемент в профиль.

Если же говорить о длине, то по стандарту она имеет два метра. Но это не всегда удобно, поэтому в большинстве магазинов дин-рейки продают отрезками по двадцать сантиметров.

Виды дин-реек

Что такое din рейка? Это надёжное крепление для модульного электрооборудования. Раньше, для того, чтобы закрепить автоматические выключатели и электросчетчики старого образца, мастерам приходилось проделывать большой объём работы – сверлить отверстия, нарезать на эти отверстия резьбу и так далее. Чтобы закрепить приборы, нужно было применять гайки, винты, шайбы, болты и прочие элементы для крепежа. Это было, мало того, что довольно неудобно, но ещё и небезопасно. К примеру, если выпал какой-то винт внутрь щитка, то могло возникнуть замыкание.

Сегодня, чтобы закрепить модульное электрооборудование нет необходимости пользоваться шайбами, винтами, гайками и прочим. Вместо этого используется крепление на din-рейку, которая представляет собой планку из металла. Рейки могут быть изготовлены из различного металла – стали, алюминия. Выглядят они, как сложный профиль из металла. Такой крепёжный элемент может быть перфорированным или же сплошным. Чтобы было легче разделять такие рейки, на некоторые из них наносятся насечки. Проще говоря, своим внешним видом эти крепежи очень напоминают железнодорожные рельсы, поэтому их нередко называют дин-рельсами.

Подразделяется на виды din рейка по размерам, форме, прочности, силе тока, весу.

Типы din-реек:

• Рейка Ω-типа. Её высота 7,5 миллиметров. Ширина – 35 миллиметров. В профиль рейки данного вида напоминают букву Ω, отсюда и название. Этот вид din-рейки самый распространённый. Используется такой крепёж для напольных и навесных щитков.
• Дин-рейка типа «С». Она отличается тем, что её края, если смотреть на неё в профиль, выгнуты внутрь, а не наружу, как у предыдущего типа.
• Din-рейка типа «G» аналогична предыдущей по своей форме. Производят крепление автомата на дин-рейку, который требует крепёжного элемента с подобными параметрами.

Виды ДИН реек

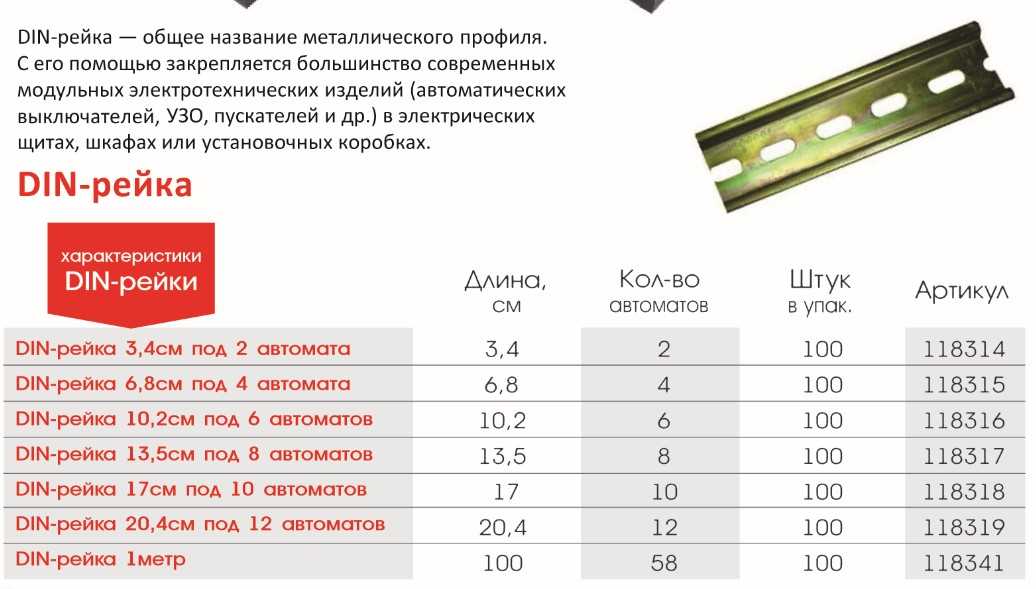

Кроме того, такие рейки могут друг от друга отличаться по цвету и длине. По стандарту длина рейки составляет два метра. Но в продаже, чаще всего, можно встретить рейки длиной в 200 миллиметров. Магазины продают их именно в таком виде, потому что для покупателей это удобно.

Самое главное – правильно подобрать рейку, которая подойдёт именно в вашем конкретном случае.

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

Монтаж на din рейку

Приборы с возможностью установки на профиль DIN стандарта снабжены специальными пазами с пружинной защелкой. В отдельных случаях устройство достаточно завести одной стороной за монтажную панель рейки, а другой плотно прижать, чтобы обеспечить надежную фиксацию. Однако чаще для установки нужно дополнительно оттянуть язычок защелки узкой отверткой (подойдет обычная индикаторная для определения фазы). Таким же образом приборы снимают для ремонта, поверки или замены.

Удобной особенностью размещения электротехнических устройств на профиле является возможность их передвижения по ней. Чтобы вставить дополнительный блок, достаточно раздвинуть уже установленные или сдвинуть их на сторону. Усилие, прикладываемое при этом, будет не слишком значительным, но достаточным для того, чтобы обеспечить плотную посадку.

Для аккуратного и безопасного монтажа кабелей и проводов используют различные крепежные элементы: клипсы или хомуты. Самый простой, но популярный вариант — лавсановые затягивающиеся хомутики. Их заводят за саму рейку либо в ее перфорацию.

Для установки нестандартного оборудования применяют крепеж dk35a. Это своеобразные пластиковые переходники, легко сопрягаемые с профилем. С помощью резьбовых посадочных гнезд они устанавливаются на устройства любого типа.

При кажущейся простоте полезность и удобство использования din-рейки трудно переоценить. Она не просто упрощает сборку сложных устройств, блоки, созданные на ее основе, легко модифицируются, демонтируются с последующей сборкой для переноса на новое место. При этом для работы не требуется высокая квалификация.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

44.93%

31.88%

23.19%

Проголосовало: 69

Клеммы

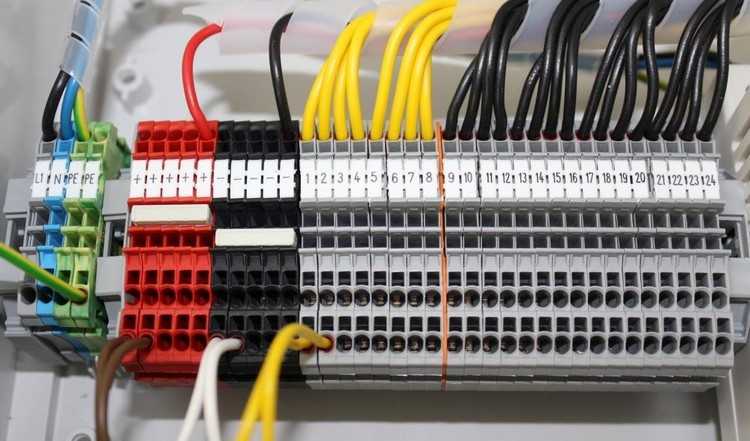

Для удобства подключения внешних устройств, в щите устанавливаются проходные клеммы.

На что стоит обращать внимание при выборе клемм, так это в первую очередь на сечение провода, который будет заходить. В обозначении клеммы должно указываться максимально возможное сечение проводника, то есть, если указано максимальное сечение 2,5мм2, то можно использовать провод и 0,75мм2 и 1,5мм2 и 2,5мм2, а вот 4мм2 завести будет уже очень проблематично. В щитовом оборудовании применяются клеммы двух типов — винтового либо пружинного, которые в свою очередь, в зависимости от производителя, имеют конструктивные отличия

Обычно для цепей управления, сигнализации чаще применяются пружинные клеммы, для силовых цепей используются только винтовые. Хотя некоторые считают, что винтовые клеммы надежнее в любом случае

В щитовом оборудовании применяются клеммы двух типов — винтового либо пружинного, которые в свою очередь, в зависимости от производителя, имеют конструктивные отличия. Обычно для цепей управления, сигнализации чаще применяются пружинные клеммы, для силовых цепей используются только винтовые. Хотя некоторые считают, что винтовые клеммы надежнее в любом случае.

Также стоит сказать, что в шкафах часто применяются двухуровневые и трехуровневые клеммы, это значительно экономит место на монтажной панели, а также клеммы с держателем предохранителей и индикацией, благодаря которой можно быстро определить неисправность предохранителя.

Нельзя не упомянуть и про токовые клеммы с размыкателями, которые используются в случае необходимости проведения измерений, подключения приборов и других целей где требуется размыкание цепей. Например, с их помощью можно закорачивать токовые цепи для оперативной замены счетчиков либо амперметров, при этом нет необходимости отключения линии.

Цветовое исполнение корпуса клемм различается в зависимости от применения. Чаще всего используются три цвета — серый, синий и желто-зеленый. Синие применяются для подключения нейтрали, желто-зеленые для защитных заземляющих проводников. Для всех остальных — серые. Заземляющие клеммы PE имеют металлический контакт, обеспечивающий электрическое соединение клеммы с DIN-рейкой.

При использовании проходных клемм не забывайте о торцевых заглушках, маркировке, специальных клеммных перемычках.

От проходных клемм перейдем к модульным распределительным блокам, или кросс-модулям, служащим для подключения вводной линии и распределения питания на отходящие линии.

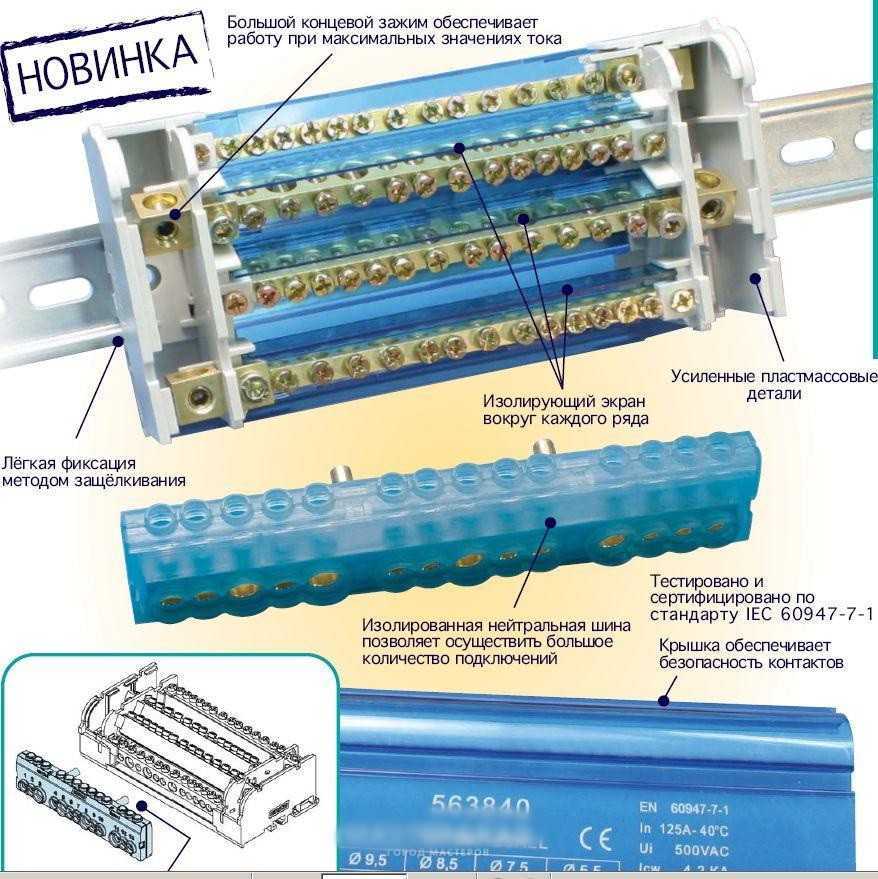

Конструкция кросс-модуля состоит из нескольких шин, изолированных друг от друга, выполненных из меди, либо латуни. Шины имеют отверстия под винтовые зажимы, благодаря которым обеспечивается коммутация проводов, причем эти отверстия разного диаметра под различное сечение провода.

Вся эта конструкция расположена в пластиковом корпусе с крышкой, обеспечивающей защиту от случайного проникновения посторонних предметов.

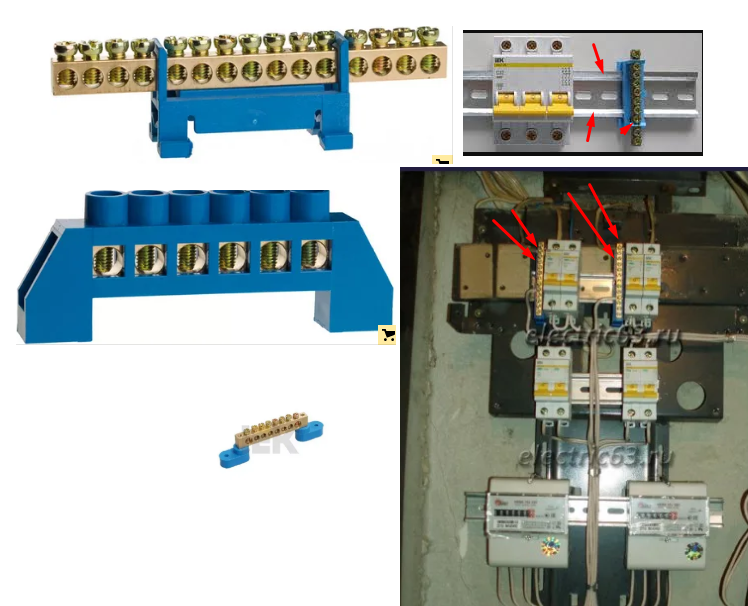

Для присоединения нейтральных проводников N может применяться отдельная шина на пластиковом изоляторе, с креплением на DIN-рейку. Такая же шина применяется и для заземляющих проводников PE, но в этом случае изолятор не используется, крепление шины осуществляется прямо к монтажной панели.

Также для подключения модульного оборудования в щитах применяются соединительные шины «гребенки», правда в основном они используются в распределительных щитах.В щитах управления, в силу своей специфики, они не получили такого распространения. Но вещь удобная, значительно упрощает процесс монтажа и экономит время, по возможности используйте. Подробнее о них можно узнать из этой статьи.

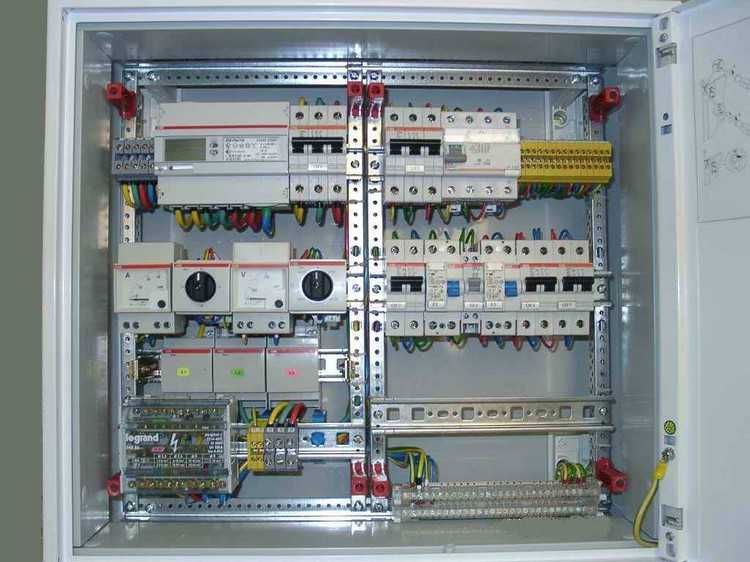

Использование на практике DIN-реек

В настоящее время использование DIN-реек предусмотрено в большей части конструкций электрических щитов. Все электросчетчики и другая модульная коммутационная аппаратура также выпускается с готовыми креплениями, с возможностью размещения на рейке. Крепления представляют собой специальные зажимы из металла или пластика, закрепляющие и фиксирующие оборудование, устанавливаемое на DINрейке. Стоимость DIN-реек, в зависимости от их параметров и материала, отличается между собой в несколько раз.

Основным преимуществом электрических щитов, в которых используются Дин-рейка, является простая и удобная установка в них модульной аппаратуры различной модификации. Обслуживание таких щитов также отличается простотой. Например, чтобы заменить , достаточно просто раскрутить клеммы, убрать провода и снять его с рейки.

Для того, чтобы установить в электрощит какой-то новый электрический прибор, необходимо все действия выполнять в обратной последовательности. Достаточно просто защелкнуть прибор в рейке, вставить на место провода и затянуть клеммы.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

Что можно крепить на din-рейку

Монтажная din-рейка предназначается для того, чтобы крепить на неё следующие приборы:

• Реле;
• Аппараты защиты;
• Клеммы;
• Электросчетчики;
• Реле освещённости;
• Нулевые шины;
• Реле напряжения;
• Управляющие устройства (кнопки);
• Реле контроля фаз;
• Сигнальные устройства (лампочки);
• Реле мощности.

Дин-рейка для крепления автоматов и прочей модульной аппаратуры имеет по краям выступы, именно за счёт них она удерживает аппаратуру, которая на неё установлена. При этом аппарат может свободно двигаться вдоль такой дин-рейки. Если есть необходимость в том, чтобы ограничить перемещение аппаратуры, то для такой цели на рейку устанавливаются стопоры, которые не дают ей двигаться. Размещаются они по бокам.

Нередко для фиксации в крышке щитков делаются отверстия, которые соответствуют установленной технике. Часть отверстий закрыта шторками, которые легко удаляются, а часть – не полностью возможно открыть. На некоторых модульных электроприборах устанавливаются защёлки для надёжного прикрепления их к рейке. Чтобы закрепить прибор достаточно нажать защёлку до щелчка. Чтобы открепить элемент нужно воспользоваться отвёрткой плоско типа, чтобы отвести вниз такую защёлку.

Обеспечить правильное закрепление аппаратуры на рейку достаточно легко. Для этого достаточно найти в Интернете и внимательно посмотреть видео с мастер-классом, где профессионалы обучают тому, как это сделать легче и проще.
