Электрощиток в гараж своими руками по всем правилам

Необходимые инструменты для монтажа

Для проводки в частном гараже по схеме с напряжением в 220 вольт потребуется:

• перфоратор и электродрель, болгарка;
• молоток, зубило;
• плоскогубцы, бокорезы, отвертки;
• изолента и индикаторная отвертка.

Для работы с проводами лучше использовать инструменты с обрезиненными ручками.

Установка электропроводки

Монтаж электрической проводки в гараже начинают с подготовки. Проверяют схему, следя за тем, например, чтобы кабели располагались только вертикально и горизонтально, розетки размещались на дистанции в 60 см от пола и другое. На стенах и потолке отмечают места установки. Перед прокладкой из помещения выносят горючие материалы и крупные предметы.

1. Провод в гараж укладывают под землей на глубине в 30 см ниже уровня промерзания грунта. Кабель укладывают в гофрированную пластиковую трубу. Можно подключить гараж к электросети по воздуху: в этом случае провод натягивают между опорными столбами.
2. В бокс кабель вводят через отверстие в стене диметров 20–30 мм. Отверстие делают перфоратором, а провод укладывают через трубу ПВХ.
3. В гараже по отметкам в стенах делают штробы зубилом и молотком. Укладывают провода в пластиковых трубках. Если гараж деревянный, кабель укладывают открытым способом.
4. Для щитка в стене высверливают 4 отверстия и крепят корпус прибора. Перед этим все модули из аппарата вынимают. После установки ставят дин-рейку и закрепляют модули обратно. Рекомендуется промаркировать их.
5. Верхние контакты модулей – ввод для фазных проводов, нижние – для отходящих на розетку и освещение.
6. Подсоединяют отводящие от счетчика и УЗО нулевые провода. Последним подключают питающий силовой кабель.
7. Устанавливают светильники, розетки и выключатели. Подсоединяют провода к потребителям.
8. Проверяют изоляцию и правильность соединения устройств. Подают питание и тестируют систему.

Линия на 380 В выполняется из 4- или 5-жильного медного кабеля.

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

• Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
• Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
• Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
• Установка розеток осуществляется на высоте 60 см от пола.
• В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
• Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
• Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
• В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
• В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
• Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
• Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
• Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

Общая схема электропроводки в гараже:

Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м2. Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

1. Для гаража площадью до 25–30 м

   Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов

   2 потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

2. Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.

   Светодиодное освещение в гараже после подключение на основе диодов 5630

3. Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
4. Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
5. Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

• ВВГ;
• NYM;
• ПУНП.

Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость. Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью

При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

Устройства автоматической защиты

Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:

• заняться монтажной схемой, которую привязывают к планировке;
• разбить всех потребителей на группы, имеющие свои ветки питания;
• произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
• определить, есть ли необходимость в УЗО и защитных автоматах;
• если они нужны, то подобрать тип устанавливаемого оборудования.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

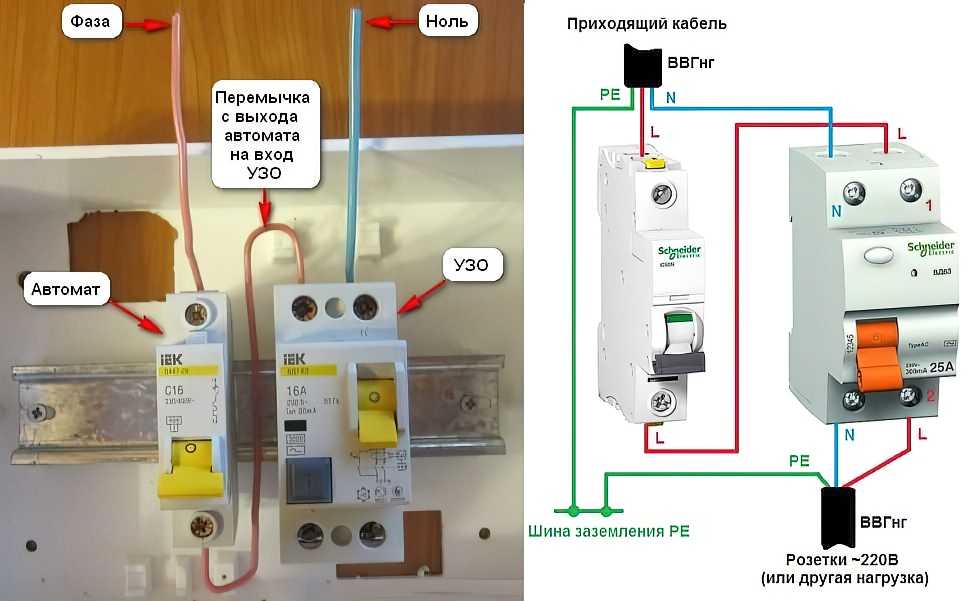

Подключение узо на группу автоматов

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата. Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления)

Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Какое сечение медного кабеля нужно для проводки в гараж?

Какое сечение кабеля нужно для проводки в гараж?Провод для электропроводки в гараже — какого сечения выбрать?

Выбор сечения проводки стоит начинать с мощности потребителей, которые будут подключаться

Важно есть ли у Вас в гараже 3-хфазное напряжение

Освещение желательно делать медным кабелем сечением не менее 1,5 мм.кв. При мощности светильников(ламп) до 500Вт. Если мощнее — нужно выбирать сечение провода больше.

Розетки и подключение станков нужно делать медным кабелем сечением не менее 2,5 мм.кв.

Ещё про выбор сечения провода можно почитать по этой ссылке.

И главное — не забудьте сделать контур заземления!

Если вы не планируете сделать из своего гаража СТО, и как следствие оснастить его мощным электрическим оборудованием, то тратиться на трехфазный счетчик, лишние метры и квадраты меди — не стоит.

Подвод к гаражу, от опоры линии электропередач можно сделать СИПом сечением 16-24 квадратных миллиметра (алюминий), если от домового щита, то таким же сечением каким выполнена линии до него (толще смысла нет) Если подвод выполняется медным кабелем то хватит и 8-10 квадратов.

Разводка осветительной линии выполняется медным кабелем 1,5 квадрата.

Розеточная группа ведется проводом 4 квадрата.

В моем гараже на одно машиноместо, разводка выполнена таким образом. Балгарка, сварка, другой электроинструмент работает — ни чего не греется.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

Как выполнить освещение ямы

Каждый автовладелец желает иметь смотровую яму в гаражном помещении. Подвал является неотъемлемой принадлежностью данной постройки. Без устройств для освещения обойтись не получится.

Монтаж осветительных конструкций в подвале или яме

Переносные устройства подключить нет возможности, так как помещения отличаются высокой влажностью. Поэтому максимально возможное напряжение составляет 42 В. Для установки электропроводки будет необходимо устройство для понижения.

Осветительные приспособления должны быть рассчитаны на небольшое напряжение.

Светильники должны иметь низкий вольтаж

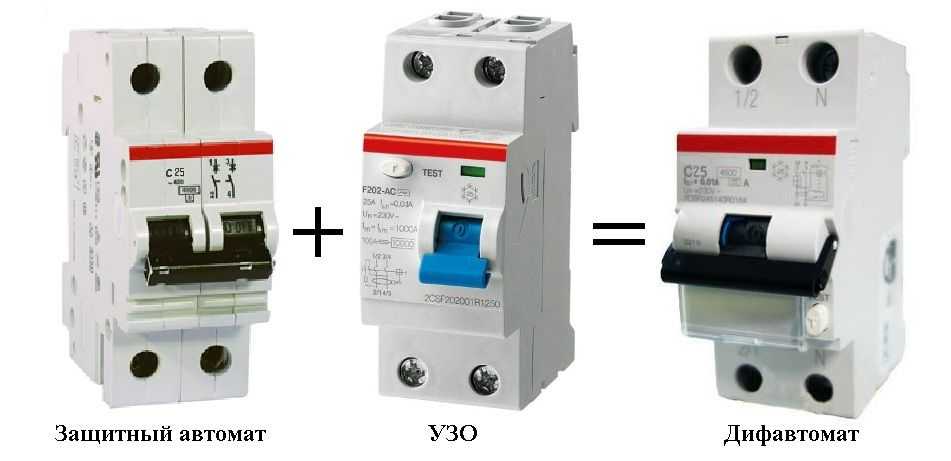

Назначение УЗО и дифавтоматов

Чтобы понять, почему именно УЗО или дифавтоматы необходимо использовать для защиты цепей ванной комнаты, необходимо знать их принцип работы и задачи, которые они призваны выполнять.

УЗО или дифавтомат, в отличие от автоматического выключателя, работает по току утечки, который возникает при нарушении внешней изоляции проводника или при возникновении проводимости материалов, которые по своим свойствам являются диэлектриками.

Как диэлектрик может проводить электричество? Такое случается, если, например, поверхность материала увлажнена или материал пористой структуры напитан влагой. А эти состояния, как раз и характерны для предметов, находящихся в ванной комнате.

Автоматические выключатели будут срабатывать только при замыкании между фазой и нулем, то есть, когда, например, вода попала в электроприбор или розетку и закоротила оба проводника. Однако для организма человека гораздо опаснее тот случай, когда возникает разность потенциалов между фазой и «землей».

Такое может случиться при пробое фазного контакта на корпус прибора, что может быть следствием проникновения воды внутрь корпуса. До момента касания корпуса человеком напряжение не возникнет. И автомат и УЗО останутся включенными.

Но при касании возникнет напряжение, и вероятность его появления увеличивается из-за того, что пол или стены в ванной комнате тоже могут быть увлажнены, что увеличивает их проводимость.

Вот в этом случае автомат, в отличие от УЗО, останется включенным, потому что проходящий через организм ток, вряд ли превысит номинальный, при котором отключается автомат.
