Подключение теплого пола к терморегулятору: схемы и общие принципы, настройки и неисправности

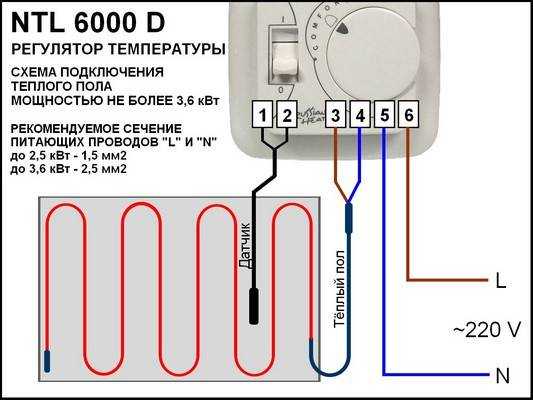

Оптимальная схема подключения терморегулятора

Для подключения терморегулятора тёплого пола, рекомендуется использовать стандартную электротехническую схему, которую предлагает большинство профессионалов:

С оборотной стороны прибора имеется клеммная коробка с отверстиями для проводов, на которой подписана каждая точка подключения, согласно международным правилам маркировки.

Имея под рукой чертёж, каждый новичок может разобраться, где подключается фазная или нулевая жила, заземлитель силового провода, а также сенсоры слаботочного датчика температуры.
Стандартный терморегулятор оснащается клеммной коробкой на 7 контактов, каждый из которых ведёт к собственной жиле и снабжается фиксирующими винтами.
1-й контакт помечается латинской буквой L, что означает фазу силового кабеля.
2-я клемма маркируется буквой N, и означает нуль. Каждый провод под основной изоляцией оснащается цветной оплёткой медных жил, по которым легко определить фазу и нуль.

3-й и 4-й контакты также предназначены для силового кабеля. Который отходит к элементам тёплого пола, обозначаются буквами L1 и N1, соответственно, что символизирует фазу и нуль.
5-я клемма, как правило, предназначена для резервного включения заземляющего кабеля и не маркируется на схеме, либо обозначается в виде ортогонального пересечения двух линий.
6-я и 7-я клеммы маркируются словом Sensor, и в них подключается сигнальный слаботочный провод. Данный проводник предназначен для передачи сигнала на терморегулятор от датчика температуры.

Вне зависимости от напряжения на жиле, каждый провод также имеет нулевую и фазную жилу, вследствие чего маркировка для сигнального кабеля также полностью совпадает с инструкцией по подключению силовых проводов.

При подключении нужно строго соблюдать порядок присоединения жил, так как ошибки при замыкании нулевой клеммы на фазном кабеле могут привести не только к короткому замыканию, но и к оплавлению контактов или поражению электрическим током.

При выполнении подключения, контроля работоспособности и пуско-наладки оборудования, потребуется наличие определённых навыков в электротехнических работах. Если владелец недвижимости не уверен в правильности выполнения работ, рекомендуется обратиться к профессиональным монтажникам, которые выполнят всю работы быстро, качественно и предоставят продолжительную гарантию на результат.

Кроме того, при работе с силовой кабельной продукцией, необходимо следовать правилам техники безопасности. Во время проведения работ, нужно пользоваться диэлектрической обувью, перчатками и защитными очками, которые предохраняют глаза от попадания искр. Кроме того, при разборке любого электротехнического оборудования, рекомендуется применять отвёртки-тестеры, которые точно определяют наличие фазы на проводнике.

Как проверить термодатчик

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

Датчик теплого пола

На какой высоте устанавливать терморегулятор теплого пола

С высотой вроде прояснили,спасибо за отзывы!:flower:Возник ещё вопрос:Девочки,а может кто ткнёт носом,(наверняка ведь уже обсуждалось не раз), в темку по выбору тёплого пола.Какую фирму лучше. Интересует пол,чтобы был разумный компромисс между ценой и качеством.Не самый дорогущий,но и не самый дешёвый. Что-то у меня видимо проблемы с пользованием поиском.только какие-то общие темы выдаёт,а про фирмы не найти. Киньте сюда пожалуйста ссылочку на тему с обсуждением фирм и производителей теплых полов,кому не лень.:flower:

Поделитесь пожалуйста опытом,у кого установлены тёплые полы!:flower: Как правильнее устанавливать терморегуляторы и на какой высоте удобнее пользоваться.:flower: На высоте розеток( электрики предлагают на 200 мм установить) ,

на высоте выключателей 900 мм(не будут ли выбиваться по дизайну от выключателей и не будем ли цеплять их случайно)

или лучше посерединке,на 500 ?

Полы будут под керамогранитом в прихожей и кухне,в ванной и туалете,ну и на утеплённом балконе. Попыталась найти поиском,может уже обсуждалось где,но не нашла ничего .

У меня низко расположены, тоже электрики посоветовали. Сейчас жалею, мне неудобно, лучше бы как розетки

А можно уточнить,насколько низко? И розетки у вас на какой высоте?или вы выключатели имеете ввиду,а не розетки? У нас просто розетки на 20 см от пола.Уж тёплые полы точно ниже не куда.

Если теплорегуляторы без встроенного дополнительного датчика температуры воздуха, то на любой удобной для использования высоте. Бывают просто кнопка+колесико-крутилка — ими можно и у пола управлять, а бывают с дисплеем — насколько удобно им пользоваться у самого пола — судите сами.

Если терморегулятор с дополнительным датчиком температуры воздух — смотрите инструкцию к терморегулятору- как его правильно устанавливать, в т.ч. на какой высоте.

Так вот в том-то и проблема,что у нас их никогда не было тёплых полов и мы не знаем,какая высота установки терморегулятора удобна для использования. И насколько нужен и удобен датчик температуры воздуха,тоже были бы интересны мнения! спасибо!:flower:

Как правило, теплый пол используется в режиме «включил и забыл». В этом случае, не сильно принципиально на какой высоте находится датчик.

Если регулятор с дисплеем и программированием, то программировать его у самого пола не очень удобно, но опять-же, процедуру программирования достаточно проделать 1 раз и потом для использования достаточно 1-2 кнопок.

Простой терморегулятор позволяет только включать ТП и регулировать температуру. Умные терморегуляторы позволяют выставить режим день/ночь, запрограммировать время включения ТП на неделю и т.п. — это нужно для комфорта и экономии электричества, т.к. теплому полу нужно много времени на нагрев, и если просто прийти домой с работы и включить его, нагреется он через час-полтора, если долго не пользовались то и того дольше. А программируемый терморегулятор будет включать пол заранее для нагрева к заданному времени.

Конструкции и расположение кабеля

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Кабельный теплый пол

Кабель для теплого пола

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

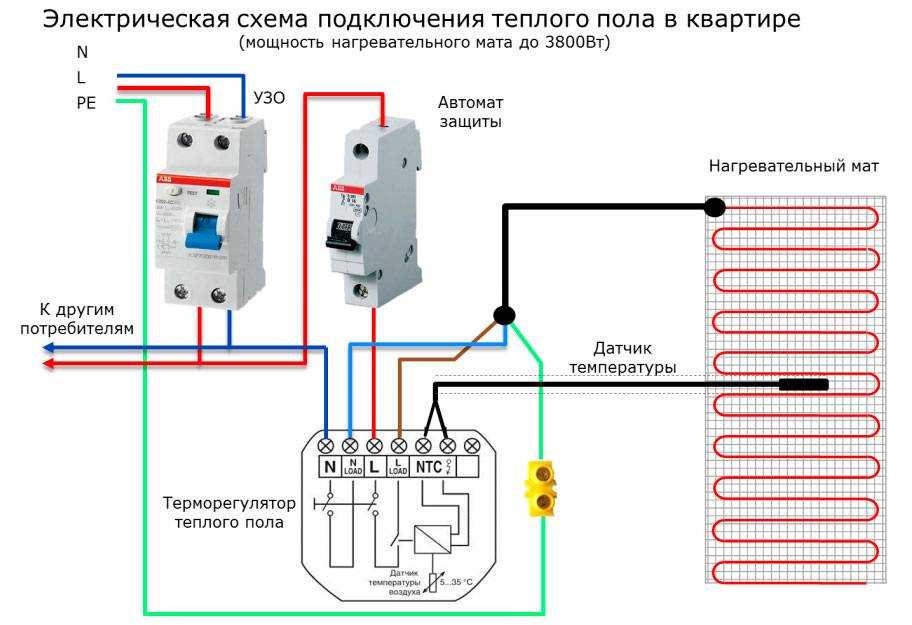

Схема подключения электрического теплого пола

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

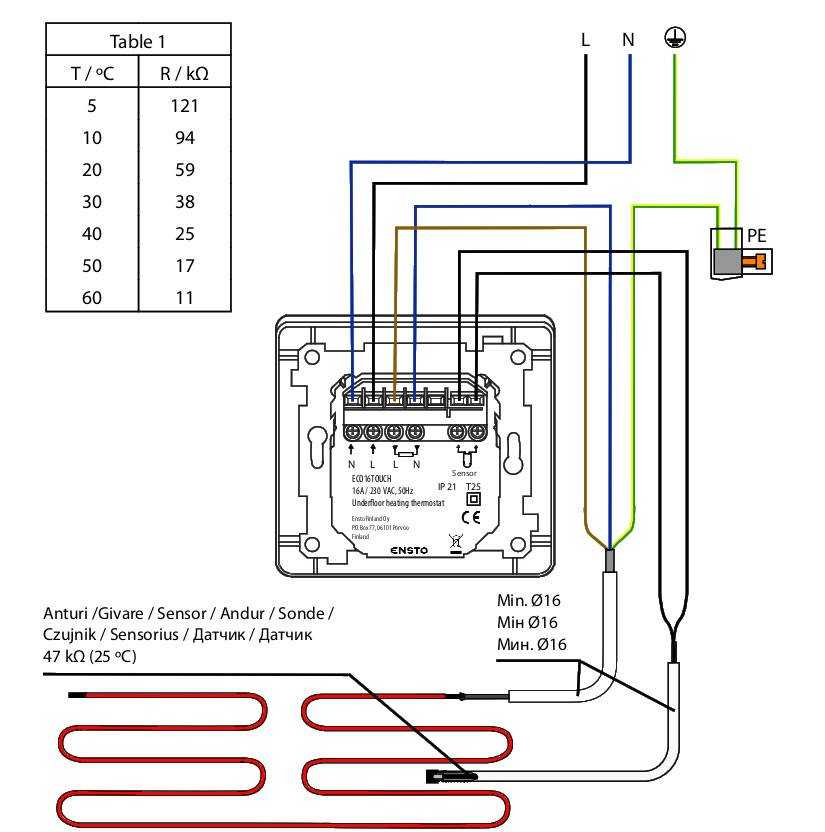

Подключение теплого пола к терморегулятору

Виды регуляторов водяного пола

Датчики температуры теплого пола поддерживают комфортный режим комнатного воздуха, контролируют экономию энергоресурсов. Устройство показывает: насколько прогревается теплый пол, датчик температуры определяет температуру воздуха над полом.

При монтаже устройства контроля воздуха соблюдаются правила установки прибора:

устройство устанавливается на высоту 1 метра;
подключается к отдельной розетке;
устройство не нагревается под влиянием посторонних нагревателей или солнечного света.

Датчики теплого пола на самом покрытии устанавливаются:

устройство прикрепляется на высоте 0,5 м до нижнего уровня, на таком же расстоянии до стены между витками двух водяных труб на равном расстоянии;
один край провода с измерителем устанавливается в гофрированную трубу;
другой край подключается к термостату, укладывается по проделанной канавке в бетоне;
поверхность заливается бетоном, край гофры выходит наружу (что удобно при реконструкции или замене).

Датчики для теплого пола автоматически регулируют установленную температуру, при достижении заданного показателя – отключают нагревание. В трубу подачи нагретой воды устанавливается сервопривод, который регулирует подачу воды при помощи цилиндрического поршня.

Подразделяются датчики по типам:

аналоговый (электронно-механический).
сенсорный или кнопочный (цифровой).
с автоматическим программированием;
мультизональные;
радио термостаты и контроллеры.

Каждый наделен характеристиками. Также разделяются по месту установки: напольные, воздушные, комбинированные.

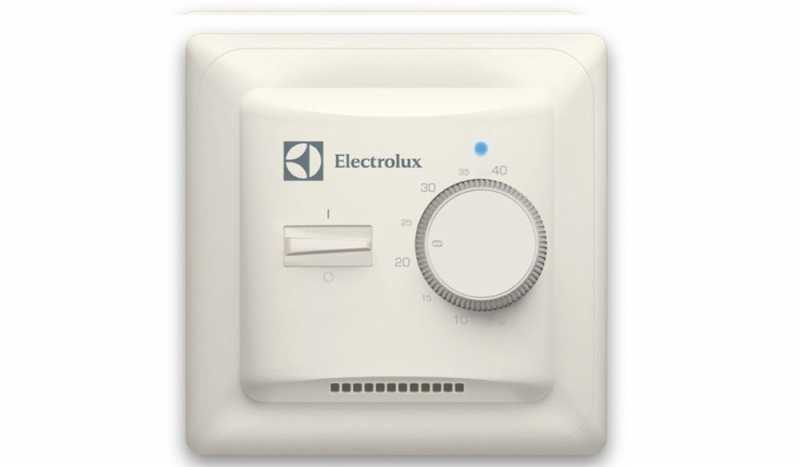

Механические модели

Первый тип регулятора настраивается вручную, температура выставляется при помощи вращающейся кнопки, включение производится клавишей. На панели указанная минимальная, а также максимальная точка температуры.

Электронные модификации

Автоматический прибор программируется на время работы, с определением времени включения подогрева до заданного показателя (ночное время, выходные дни, время отсутствия хозяев). Выставляется минимальное значение температурного режима, что экономично при использовании энергоресурсов. Некоторые измерители автоматически отключаются на установленное время.

Программируемые регуляторы температуры

Работает регулятор не только по заданному графику. Дисплей показывает потребления энергии, что балансирует потребление ресурсов. Дополнительная функция – контроль заданных параметров, управление при помощи телефона или компьютера.

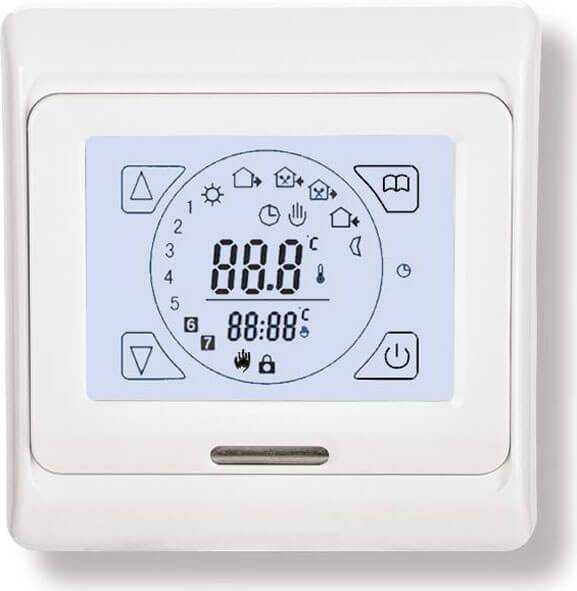

Сенсорные

На сенсорном регуляторе показатели задаются вручную при помощи кнопок, касанием или пультом. Температурные показатели в диапазоне погрешности 0,5°.

Сенсорные регуляторы могут быть накладными или съемными. В ванной комнате монтаж производится под щиток для защиты от повышенной влажности.

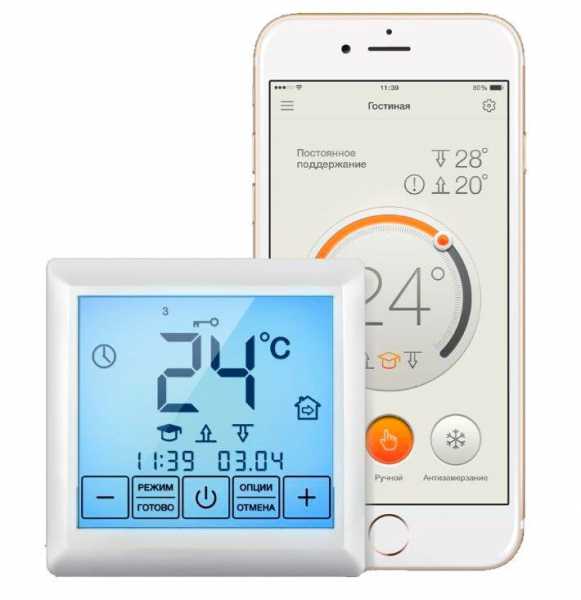

Радиотермостаты и радиоконтроллеры

Автоматическая регулировка температуры полов производится термостатами, сервоприводами коллекторов, термоголовками с проводными датчиками.

Автоматическая регулировка упрощает ручную настройку, контролирует безопасность. Радиоконтролер выпускается европейской фирмой Uponor, представлен на российских рынках.

Он отличается такими показателями:

радиосигнал управляет специальными сервоприводами;
переносной термостат, на который поступают показания;
радиоконтроллер корректирует сигналы, подает их на сервоприводы.

Дополнительная функция – радиоуправление температурой теплого пола, подключение к мобильному телефону, что контролирует обогрев.

Радиотермостат выполняет функции, заложенные по программе:

определяет степень нагревания, подключается к насосу для принудительной циркуляции воды;
полуавтоматическое управление;
регулирует подачу нагретой воды;
независимо от внешней погоды, поддерживает комфортную температуру воздуха.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.

Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Это интересно: Как правильно подключить теплый пол

Виды систем обогрева полов

Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.

Таблица. Виды систем теплого пола

Вид системы подогрева	Описание технических и эксплуатационных особенностей
Пленочный инфракрасный	Самая современная система, пользуется заслуженной популярностью и потребителей. Изготавливается из современных инновационных материалов, для проводников применяются карбоновые полосы. Это тонкие, гибкие и очень долговечные элементы, герметично защищенные от негативного влияния внешних факторов термопрочной полиэтиленовой пленкой.
Термоматы	Такие системы предшествовали появлению пленочных вариантов подогрева пола. Тепло выделяют проводники уменьшенного диаметра, за счет этого их можно сгибать и резать по нужным размерам.
Кабельный	Под полом монтируется электрический кабель с точным сечением и очень прочными оболочками. Температура нагрева изменяется за счет регулирования длины проводника. Довольно устаревшие конструкции, но самые дешевые их всех электрических систем подогрева пола. Универсального назначения, не имеют ограничения по применению.
Водяной	Под полом устанавливаются трубопроводы для циркуляции горячей воды. Забор теплоносителя может делаться из центральной системы отопления или от отдельного котла. Конкретное решение принимается на месте после анализа технических характеристик здания, видов и возможностей существующих отопительных систем.

Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.

Подбор мощности теплого пола

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.

Можно выделить такие виды терморегуляторов:

Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.
Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

«Умные» программируемые терморегуляторы

Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».

Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.

Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.

Монтаж

Инструкции по самостоятельной установке терморегулятора можно найти в интернете

Для установки термостата лучше пригласить электрика. Если решили выполнить монтаж своими руками, нужно хорошо изучить инструкцию, которая прилагается к прибору.

Часто на корпусе устройства зарисована схема подключения. Подключение происходит одинаково, независимо от того кабельный или инфракрасный теплый пол. Для водяной системы обогрева подключение датчика возможно, но он будет регулировать температуру нагрева всей системы.

Подготовительные работы

Устанавливайте датчики рядом с электророзеткой

Сначала подготавливаем место для монтажа регулятора температуры. Желательно, чтобы рядом находилась розетка, поскольку это облегчит процесс подведения электричества. Стандартная высота размещения прибора на расстоянии от 600 мм до 1 м от пола.

В стене необходимо сделать отверстие по размеру корпуса термостата. Выпускаются накладные датчики, которые закрепляются на стене, но смотрятся они менее эстетично.

Затем штробим от места расположения коробки к полу отверстие для укладки кабеля.

Установка датчиков

Управление работой обогревательных элементов теплых полов происходит при помощи датчиков температуры пола или воздуха. Гофрированная труба с датчиком температуры пола закрывается заглушкой во избежание попадания цементного раствора. Устанавливается она между нагревательными элементами на расстоянии до 1 м от регулятора нагрева. Подробности монтажа смотрите в этом видео:

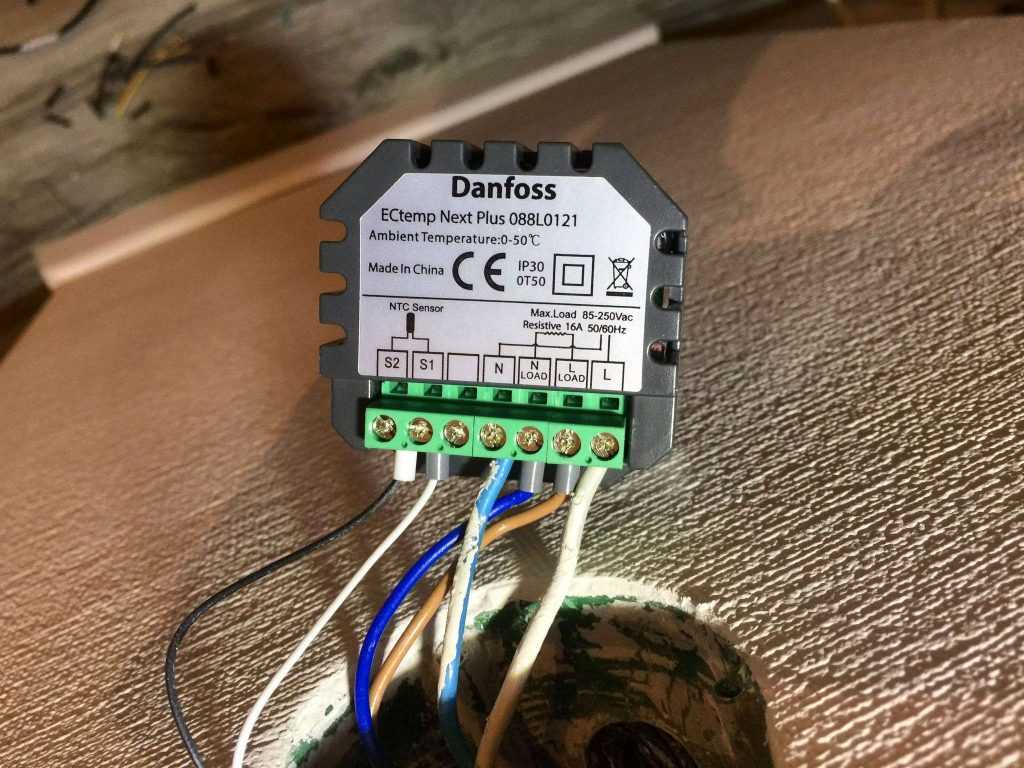

Подключение термостата

Подключение осуществляется одинаковым способом как для кабельного, так и инфракрасного теплого пола. Терморегулятор подключаем согласно схеме.

Находим кабель с фазой черного или коричневого цвета, напряжение проверяем тестером. Нулевой кабель обычно синего цвета. Разница между ним и фазой составляет 220 В. Подсоединяем кабели к устройству.

Маркировка проводов:

L–фаза коричневого, черного, белого цвета;
N–ноль синего цвета;
заземляющий кабель, как правило, зеленый, желтый или в комбинации этих оттенков.

Схема подключения:

К гнезду № 1 присоединяем фазу.
К контакту № 2 подводим нулевой кабель.
Греющий провод подсоединяем к контактам № 3, 4.
К гнезду № 3 ведем ноль, к № 4—фазу.
Через контакты № 6, 7 подводим датчик регулировки температуры без соблюдения полярности.

Теперь можно подключать терморегулятор для пола, укладываем его в гофрированную трубу для защиты от повреждений так, чтобы он адекватно передавал данные нагрева. Кабели термодатчика подключаем к термостату.

Подключение одножильного греющего кабеля

Под изоляцией одножильного кабеля проходят два провода. Первый проводит ток (белого цвета), второй выполняет функцию заземления (зеленый). Подробнее о подключении кабелей смотрите в этом полезном видео:

Схема подключения одножильного кабеля:

К контактам № 3, 4 подводим токопроводящий провод.
К контакту № 5 подсоединяем заземляющий кабель.

Подключение двужильного греющего кабеля

При подключении понадобится клемма для заземляющего кабеля. Если она не включена в комплект, нужно будет купить ее отдельно.

Устройство двужильного и одножильного кабелей

Под изоляцией двужильного кабеля проходят два токопроводящих провода и один заземляющий.

Схема подключения двужильного кабеля:

Коричневый провод с фазой подсоединяем к контакту № 3.
Нулевой синий провод соединяем с гнездом № 4.
Зеленый заземляющий провод соединяем с контактом № 5.

Особенности системы

Прежде чем приступить к рассмотрению, такого вопроса, как произвести подключение электрического пола, сначала нужно определиться какая модель будет установлена.

На сегодняшний день потребительский рынок предлагает следующие варианты греющей основы:

одножильный или двужильный резистивный нагревательный провод;
инфракрасная токопроводящая пленка;
карбоновые маты.

Каждый вид электрических полов обладает индивидуальной конфигурацией и мощностью. Поэтому, при выборе модели стоит учитывать особенности конструкции дома, жилой площади и климатические условия региона. При правильных расчетах, можно будет добиться при минимальных затратах на электроэнергии достаточного количества тепла, для комфортного проживания.

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

Датчики

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу – можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

Датчики бывают:

по методу установки – внутренние и внешние,
по “начинке” – цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

Непрограммируемые – до 30%,
Программируемые – до 70%.

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Зачем нужно регулировать температуру пола

Первая причина, почему теплые полы снабжаются автоматическими регуляторами температуры (еще их называют термостатами) – комфортные условия для эксплуатации. Для жилых помещений достаточно прогреть напольное покрытие до 26 °С, для детских учреждений достаточно и 24 °С. С повышением температуры может возникнуть ощущение дискомфорта, а нагреть полы до 30 градусов и выше современные греющие кабели или маты вполне способны.

Но на самом деле главное не это. При разогреве до максимально возможной температуры источники тепла, будь то кабели, маты или пленочное покрытие, могут быть повреждены. Либо их срок службы заметно сократится.

Дополнительная задача, решаемая терморегуляторами – экономия электроэнергии. Для этого применяются более сложные по конструкции датчики. С их помощью максимально исключаются временные интервалы работы теплого пола, в течение которых его работа никому не нужна и электроэнергия расходуется напрасно.

Поводов снизить рабочую температуру и даже полностью отключить теплый пол от сети достаточно. Это и отсутствие людей в помещении или в доме, повышение общей температуры в помещении, ночные часы. Чем сложнее устроен терморегулятор, тем больше предусматривается ситуаций, в которых можно сэкономить. Но, соответственно, такое устройство и стоит дороже.

Техники регулирования температурного режима водяных полов

Как уже сказано, есть масса вариантов обеспечить поддержание комфортной температуры в помещении. Разберем каждый из них.

Ручная регулировка

Пример механического терморегулятора для ручного управления температурой пола

Осуществляется процесс посредством термоголовок (как обычный кран). Никаких автоматических приборов не нужно. Установка термоголовки производится на коллектор обратный и подающий. Процесс осуществляется после заполнения каждой петли контуров при отсутствии воздуха в трубах. Сначала идет заполнение основной системы, затем открыть/закрыть прямое и обратное направление петли, чтобы заполнить и ее, воздух должен выходить через воздуховод, иначе полы не будут греть как положено.

Запустив циркуляцию одной петли, проверить температуру – она должна быть везде примерно одинаковой. Закрыть первую петлю и переходить к следующей. Таким образом проверяются все петли контуров. Конечно, при определении тепло/холодно только рукой, не получить идеального совпадения температуры каждой петли, поэтому иногда общий результат можно увидеть только через час – дает себя знать инерциальность системы.

Групповое регулирование

Схема группового регулирования температуры сенсорными датчиками

Применяется в том случае, когда нужно поддерживать тепло сразу на нескольких объектах. Подразумевается применение автоматических приборов, что гарантирует точность результата, обеспечивая больший комфорт управления. Регулировка осуществляется на источнике тепла, а также на смесительных узлах принцип «константы» или «климат-контроля», охватывающий всю постройку.

Принцип константы осуществляется с применением термоголовок, монтируемых на двух-, трехходовые клапаны. Чувствительная система всегда будет поддерживать одну температуру, установленную заранее. Большие узлы оснащаются электроприводами, для маленьких узлов достаточно обычных приборов.
Водяной теплый пол, регулируемый по принципу «климат-контроль», зависит от автоматического датчика, устанавливаемого на систему. Получается регулировка по общей температуре окружающей среды, а потому все решает автоматика. «Умная» система сама делает вычисления, выставляя термальный режим и поддерживая его заданное время. Осуществляется это посредством просчета температуры воды, воздуха на подаче, вычисления соответствия таблице и потом автомат вычисляет оптимальную градацию температур для помещения.

Индивидуальное регулирование

Для индивидуальной регулировки температуры применяется система климат-контроля

Как правило, данный вариант подходит для обеспечения комфортного микроклимата в отдельно взятой комнате. В этом случае определяется температура воздуха, затем теплого пола, регулировка же обеспечивается монтажом датчика в каждую зону (комнату). Групповой вариант регулировки никак не заменит индивидуальный, так как в первом случае система работает по охвату всего дома, работая в «одном ритме», во втором случае у каждой зоны свой температурный режим водяного пола, который может быть отличным от любого другого – разница температурных режимов контуров иногда довольно существенная, именно поэтому требуется монтаж термодатчиков регулирования в индивидуальном порядке.

Что касается последнего, комплексного варианта регулирования температурного режима водяного пола, то он достигается правильным объединением группового и индивидуального решения. Выполнить самостоятельно подобную работу достаточно сложно, особенно, если нет определенного навыка – большой перепад температур может спровоцировать сбой работы всей системы, поэтому потребуется полная перенастройка конструкции, что повлечет дополнительные расходы.

В случае обустройства системы теплых полов своими руками, самым простым и действенным способом регулировки температуры водяного теплого пола является работа кранами, то есть, ручной вариант. Монтаж не требует никаких профессиональных навыков, а работать ими довольно удобно: холодно – открыть, тепло – закрыть подачу кипятка по трубам системы. Помимо простоты, способ характеризуется экономностью осуществления, а если краны находятся там, где до них могут дотянуться дети, есть термоголовки, оснащенные специальной защитой, которая предупредит возможность кручения в хаотичном порядке.
