5 способов сделать кондиционер из вентилятора

САМЫЙ ПОПУЛЯРНЫЙ СПОСОБ СОЗДАНИЯ КОНДИЦИОНЕРА ИЗ СТАРОГО ХОЛОДИЛЬНИКА

Для того чтобы изготовить самодельный кондиционер из холодильника, нужно найти старую ненужную морозильную камеру, которая, тем не менее, находится в рабочем состоянии. Если у вас ее нет, то можно приобрести чужую, найдя ее по объявлению.

Для работы понадобится бытовой электролобзик. С его помощью можно делать фигурные вырезы на металлических поверхностях. В качестве дренажной трубки подойдет гофрированная труба. Она весит меньше, чем трубы из других материалов. Понадобятся изоляционный материал и утеплитель, а также монтажная пена. Для охлаждения нужны вентиляторы, лучше чтобы их было два.

Начинать создавать самодельное кондиционное устройство следует с вырезки отверстия в морозильной камере. В этом как раз поможет электролобзик. При помощи него легко сделать круглое отверстие диаметром около 10 см, в которое затем будет вставляться дренажная трубка. Уплотнитель из резины снимается для того, чтобы воздух хорошо поступал вовнутрь.

Старый холодильник пригодится для самодельного кондиционера

Трубку, которую вставили в камеру, следует герметизировать теплой изоляцией. Можно для этого также использовать монтажную пену. И только после этого монтируются вентиляторы, один из которых должен обдувать компрессор нашего нового кондиционера.

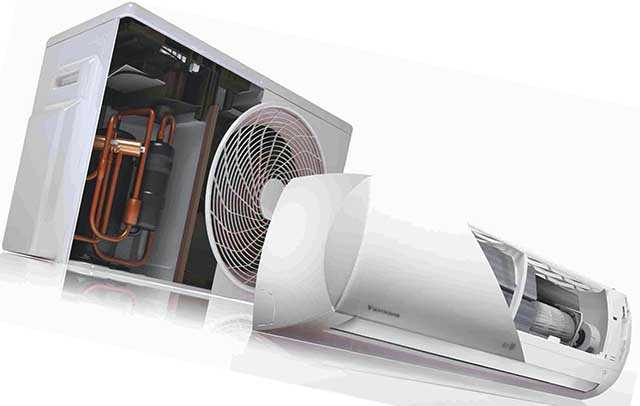

Принцип работы бытовой сплит-системы

Кондиционер – сложный бытовой прибор, действующий по принципу переноса тепла из одного места в другое: летом – из квартиры на улицу, зимой – из окружающей среды в дом. Для перемещения теплоты применяется интересное вещество – фреон, способный кипеть и превращаться в газ при отрицательной температуре.

Традиционные агрегаты состоят из 2 блоков — наружного и внутреннего

Домашняя сплит-система работает по циклическому алгоритму:

Сначала хладагент в жидком состоянии попадает в теплообменник внутреннего модуля кондиционера (испаритель), обдуваемый центробежным вентилятором. Тут и происходит испарение фреона, за счет чего поток комнатного воздуха резко охлаждается.
Дальше газ по медной трубке поступает в компрессор, поднимающий его давление до определенного значения. Задача – заставить рабочее тело сконденсироваться на улице, где температура воздуха еще выше, чем в помещении.
После компрессора газообразный фреон проходит через радиатор внешнего блока (конденсатор). Большой осевой вентилятор гонит поток воздуха сквозь его ребра, и хладагент снова переходит в жидкую фазу, отдавая комнатное тепло наружу.
На последнем этапе давление жидкого рабочего тела снижается за счет прохождения через расширительный (дроссельный) клапан. Теперь фреон снова готов к поглощению теплоты и движется во внутренний блок, цикл повторяется заново.

Схема работы заводского кондиционера

За поддержание температуры воздушной среды помещения и давления хладагента в системе отвечает электронный блок управления (ЭБУ), получающий сигналы от различных датчиков. По такому же принципу функционирует и автомобильный кондиционер, испаритель встраивается в систему вентиляции салона, а конденсатор устанавливается возле штатного радиатора системы охлаждения.

Теперь вы понимаете, что самому сделать кондиционер испарительного типа в домашних условиях – это не так просто, как может показаться. А для автомобиля это реализуется еще сложнее, тут нужно быть мастером — холодильщиком. В качестве примера предлагаем просмотреть видео, где такой специалист установил в свою машину ВАЗ 2104 бытовую сплит-систему:

https://youtube.com/watch?v=_jjm7Hix5rk

Дальше давайте разберем придуманные умельцами конструкции кондиционеров и выделим наиболее работоспособные устройства, которые можно рекомендовать к изготовлению.

Как сделать кондиционер с применением медной трубки и вентилятора

Кондиционер из вентилятора и медной трубки

Подобный охладитель воздуха достаточно компактен, сделать его не представляет труда. Однако нужно учитывать следующие моменты.

Вариант первый. Чтобы этот прибор охлаждал воздух эффективно, потребуется проточная вода.

Вариант второй. Можно заменить систему с проточной водой ведром, также заполненным водой. Но ведро придется переносить вместе с устройством. Чтобы не пришлось существенно переплачивать за беспрерывно потребляемую воду (в случае установки в доме водяного счетчика), выбирают вариант конструкции с циркуляцией воды.

Детали для самодельного кондиционера

Вентилятор. Модель любая, только должна присутствовать передняя защитная решетка.

Медная трубка. Варианты: 1/4˝ или же 6,35 мм. Длина трубки напрямую зависит:

от плотности укладки спирали;
от диаметра решетки вентилятора, куда она будет упакована.

Если брать за образец стандартный напольный вентилятор, тогда потребуется ориентировочно от 5 метров до 10 метров трубки.

Погружная помпа, которую используют для аквариума. Ее производительность — от 600 л/ч до 1000 л/ч.

Тонкая проволока (простой вариант). Можно взять пластиковые хомуты, пригодные для крепления.

Трубка, внутренний диаметр которой 6 мм. Сгодится только гибкий пластиковый вариант.

Аккумулятор холода.

Термоящик. Подойдут пластиковое ведро, сумка-холодильник. Однако в термоящике таяние льда происходит медленнее, чем в обычном ведре. Так что лучше использовать именно термоящик.

Металлические хомуты.

Где взять аккумулятор холода

Эти устройства устанавливаются в автотранспорте, а также в переносных сумках-холодильниках, чтобы поддерживать востребованную температуру. Внутри аккумулятора присутствует быстро замерзающая жидкость. Аккумулятор укладывают в морозильник, затем этот источник холода переносят в пластиковый ящик или в изотермическую сумку.

Процесс изготовления мини-кондиционера

Шаг первый. Вентилятор освобождается от верхней защитной решетки.

Шаг второй. Используется медная трубка. Ее начало — центр решетки, дальше скручивается спираль. Больше витков у спирали, значит, быстрее охладится комната. Но тут нельзя забывать простую истина: если уложить спирали слишком плотно, то ее витки станут препятствовать прохождению воздуха.

Вода будет циркулировать по медной трубке. Она станет охлаждаться в герметичной ёмкости. Вентилятор же будет обдувать теплообменный контур и направлять охлажденный воздух в пространство комнаты.

Шаг третий. На передней решетке крепится трубка, используются хомуты-затяжки из пластика. Но можно, если нет хомутов, зафиксировать спираль самой обычной мягкой тонкой проволокой.

Шаг четвертый. Когда теплообменник на решетке оказывается надежно закрепленным, концы хомутов обрезаются.

Шаг пятый. Решетка с прикрепленной к ней спиралью снова устанавливается на вентилятор, то есть на прежнее место. Концы медных трубок нужно подвести к стороне прибора (к любой) или завести за заднюю решетку. Главное, чтобы концы выходили в сторону охлаждающего ящика.

Шаг шестой. Концы пластиковых трубок присоединяют к медному змеевику по его концам. Поверху в местах соединения устанавливаются зажимы-фиксаторы – металлические хомуты. Тогда в этих местах вода не будет протекать.

Шаг седьмой. Трубку (любой конец) подсоединяют к патрубку помпы. Оба шланга по длине должны соответствовать следующему условию: они должны свободно доставать до ёмкости с охладителем.

Шаг восьмой. Когда все трубки будут подключены, их, совместно с помпой, размещают в ёмкости:

или в сумке-холодильнике;
или в пенопластовом коробе;
или в пластиковом ведре.

Шаг девятый. В термоящик заливается вода, система проверяется на протекаемость и герметичность. Когда вставится помпа, а вода примется циркулировать по трубкам, нужно убедиться в прочности мест соединения. Помпа станет втягивать воду, которой сперва следует пройти через весь змеевик, после чего она выльется в ёмкость через другую трубку – сливную.

Шаг десятый. В случае успешно проведенного испытания, в ёмкость, куда налита вода, добавляется лед, а также укладываются аккумуляторы холода. После чего крышка плотно закрывается.

В термоящик при работе кондиционера нужно периодически добавлять лед.

Шаг одиннадцатый. Вентилятор можно включить, чтобы убедиться, что собранная система вполне работоспособна. Цены на кондиционеры

Видео: КАК СДЕЛАТЬ КОНДИЦИОНЕР ИЗ ВЕНТИЛЯТОРА В ДОМАШНИХ УСЛОВИЯХ?!

Принцип работы холодильника

Работа холодильника отчасти напоминает рабочий процесс кондиционера. Но в чем, же эта схожесть проявляется?

Как у кондиционера, так и у холодильника имеются специальные трубки, по которым течет хладагент. При определенных условиях он преобразуется в газ, а потом снова в жидкость. Хладагент, в жидком состоянии проходит через испаритель, после чего преобразуется в газ. Он охлаждает воздух, забирая при этом тепло. Воздух, который охладился, при помощи вентиляторов распространяется по всему периметру помещения.

После чего газ поступает в компрессор, где он сжимается и в таком виде попадает в конденсатор. Внешний вентилятор выдает на трубу охлажденный воздух, после чего газ конденсируется и превращается в жидкость, вырабатывая тепло в окружающую среду. Следующий этап заключается в прохождении жидкости через теплорегулирующий вентиль, в котором происходит понижение давления, от чего происходит охлаждение жидкости. Далее процесс повторяется по новому кругу. После того, как температура достигает того предела, который был установлен, кондиционер временно останавливает свою работу, после того когда датчик меняет свое значение, работа кондиционера возобновляется.

Разновидности

Существует несколько видов аккумуляторов холода: силиконовый, гелевый, водно-солевой. Разобравшись в их различиях, получится понять, какой эффективнее, и подобрать для себя оптимальный вариант:

Силиконовый. Такой аккумулятор холода дольше всех поддерживает низкую температуру – от 0 до +5 градусов на протяжении недели. Выглядит он как пленочный прямоугольный пакет. Внутри него специальная силиконовая смесь, которая быстро замерзает и медленно тает.
Гелевый. Такой аккумулятор холода самый распространенный. На вид – плотный, герметичный пакет прямоугольной формы. Внутри него содержится гелеобразное вещество, которое поддерживает прохладу внутри сумки. Его можно использовать и как аккумулятор тепла. Он поддерживает широкий температурный режим, работает до 16 часов. Если наполнитель протечет, можно не беспокоиться – поверхность просто протирают салфеткой или промывают водой. Гель не испортит продукты, он полностью безопасен и не вредит организму.
Солевой аккумулятор холода. Внешний вид – прямоугольный пластиковый ящик. Внутри него содержится водно-солевой раствор, который при необходимости можно подливать (но не все производители предусмотрели такую возможность). Аккумулятор поддерживает низкую температуру, примерно до -10°, на протяжении всего дня.

Самый эффективный аккумулятор – силиконовый. Он держит температуру около недели. С ним можно перейти пустыню Сахара, и мороженое останется холодным. Есть обратная сторона: производитель не гарантирует, что силикон безопасен. Если он попадет на продукты питания без упаковки, может вызвать отравление.

Силиконовый аккумулятор холодаСиликоновый аккумулятор холодаГелевый аккумулятор холодаСолевой аккумулятор холодаСолевой аккумулятор холода PM0941

Водяная охлаждающая установка

Идея проста и одновременно эффективна: через теплообменник с вентилятором, расположенный внутри помещения, прокачивается холодная вода. Поскольку ее температура лежит в пределах 5—10 °С, то воздушный поток охлаждается и в комнате становится прохладнее. Источником воды служит колодец либо скважина, а теплообменником выступает радиатор от машины или старого кондиционера.

Оригинальная идея — вставить радиатор с вентилятором в корпус от старого телевизора Проточная система охлаждения состоит из 3 элементов:

собственно теплообменник;
погружной или скважинный насос;
утепленные трубопроводы подачи и сброса воды.

Изготовление водяного кондиционера

Порядок сборки охладителя следующий:

Поставьте и закрепите в удобном месте помещения автомобильный радиатор.
Проложите к нему подающую и обратную магистраль. Для соединения с патрубками элемента используйте переходники и хомуты.
Смонтируйте насос в колодце или скважине и подключите к нему трубопровод подачи хладоносителя к теплообменнику.
Участок подающей трубы утеплите, чтобы вода не нагревалась раньше времени. Обратную магистраль изолировать не обязательно.

Для охладителя можно приспособить радиатор автомобильной печки Чтобы сделать водяной кондиционер и успешно его запустить, нужно решить 2 задачи: куда девать воду и как регулировать скорость ее подачи, ведь производительность насоса обычно превышает потребность. Проблему сброса воды предлагаем решить такими способами:

собирать в накопительную емкость, откуда происходит полив огорода;
перебрасывать в другую скважину, как это делает тепловой насос типа «вода-вода»;
организовать замкнутый контур циркуляции со вторым теплообменником, погруженным на дно колодца.

Оборот воды можно организовать по схеме теплового насоса

Чтобы снизить производительность насоса, нужно управлять оборотами двигателя, что невозможно без частотного преобразователя (иначе – инвертора), что влетит вам в копеечку. Всякие автотрансформаторы и другие придумки не годятся – так вы просто «положите» электромотор насосного агрегата. Без покупки дорогого оборудования вопрос решается так:

для колодца глубиной до 10 м можно использовать циркуляционный насос для отопления соответствующей мощности;
ограничить поступление воды к радиатору можно с помощью перепускного клапана, сбрасывающего ее часть обратно в скважину. Пример работы водяного кондиционера показан в очередном видео:

Плюсы и минусы проточной системы

Коротко о позитивных моментах:

кондиционер способен как нагревать, так и охлаждать помещение;
конструкция проста по сравнению с заводской сплит-системой;
даже если придется купить насос и трубы, затраты на изготовление будут невысокими.

Часть негативных моментов и способов их устранения мы уже перечислили – трудности с регулированием подачи и проблема сброса воды. Есть и другой недостаток: систему нереально использовать в квартире (нет источника холодной воды) либо в автомобиле по понятным причинам.

Вывод. Самодельный кондиционер – калорифер на воде – конструкция вполне жизнеспособная. При желании можно смастерить приличный охладитель для частного дома при условии, что на участке есть скважина с грунтовыми водами приемлемой температуры.

Вентилятор + пластиковая тара. Вариант 2

кулер;
пластмассовая тара (три двухлитровые и три поллитровые);
поролоновая лента.

Изготовление:

У двухлитровых емкостей нужно отрезать дно, просверлить внутри отверстия. В одном случае – снизу, в другом – сбоку.
Поролоновой лентой обмотать кулер (для фиксации, поглощения вибраций).
Разместить механизм между отрезанными частями так, чтобы внизу было дно бутылки с боковыми отверстиями.
У двух крышек от емкостей удалить дно.
Внутри двух поллитровых сбоку сделать отверстия, по диаметру равных горлышку.
Горлышко большой емкости вставить внутрь бокового отверстия маленькой, зафиксировать его внутри обрезанной крышкой (можно с помощью длинного ножа или другого инструмента).
Вторую, маленькую, зафиксировать с первой аналогичным способом. Теперь маленькие бутылки могут вращаться перпендикулярно своим основаниям.
К пластиковому коробу с кулером прикрепить третью поллитровую емкость со льдом.
Сверху накрыть все это двухлитровой бутылкой с двумя закрепленными маленькими.

Импровизированный самодельный кондиционер из пластмассовых бутылок готов к использованию. Воздушный поток регулируется вращением поллитровых емкостей по двум направлениям. Будет полезен маленькому помещению, при индивидуальном использовании.

Кондиционер на батарейках

Тепло может передаваться в места, где нет электричества, например, в походную палатку или на строительную площадку нового дачного дома. А комфорт нужен везде. Есть только одно решение. Используйте батарейки вместо розеток. В настоящее время существует большое количество вариантов 12-вольтовых вентиляторов, а также разнообразных небольших источников питания постоянного тока на 12 В, что открывает широкие возможности для творчества домостроителей.

Большинство кондиционеров мгновенного действия работают по одной и той же системе. Заполненный льдом герметичный контейнер наполняется горячим воздухом, который втягивается снаружи вентилятором. При контакте со льдом он охлаждается и обдувается другим вентилятором. Оттаявший лед необходимо своевременно заменять свежим льдом и проверять батарею, питающую аппарат искусственной вентиляции легких.

Предметы, необходимые для работы.

Для работы вам сначала нужна идея, а затем смутное представление о том, что вы пытаетесь создать. Такой кондиционер можно представить себе как комбинацию двух частей: электрической и тепловой. Электрическая часть состоит из одного или двух вентиляторов, батареи с несколькими элементами и выключателя. Теплотехническую часть можно назвать резервуаром для льда, или, если этот элемент включен в конструкцию, резервуаром для талой воды.

Инструкции по строительству

Обычная работа по сборке импровизированной батареи: собрать все компоненты, проработать последовательность сборки (а каждый мастер делает это по-своему) и начать сборку. Внимательно прочитайте инструкцию к аккумулятору. Нельзя увлекаться литием, он может взорваться. Кроме того, размер корпуса должен соответствовать мощности вентилятора. Это сложно вычислить, необходимо мнение эксперта и опыт.

5 способов сделать эффективный кондиционер своими руками

Летом он быстро садится на землю и приносит непрекращающуюся жару. Если у вас нет кондиционера (который, кстати, потребляет много энергии), и вы стоически не хотите летней жары — попробуйте охлаждать воздух самостоятельно. Принципы их создания универсальны, и у вас наверняка уже есть дома необходимые материалы.

В более продвинутой конструкции используется небольшой электрический циркуляционный насос для аквариумов. В этом случае вода проходит через медные трубы, эффективно высвобождая накопленное тепло.

Этот маленький холодильник состоит из пластикового контейнера, 9-вольтовой батарейки и компьютерного вентилятора. Он выдувает воздух во всех направлениях, но может быть модифицирован для выдувания воздуха только в одном направлении.

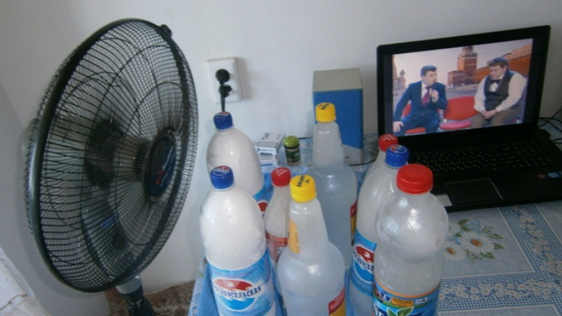

Самый простой способ сделать кондиционер из вентилятора

Этот способ подойдет для небольшого помещения и настольного вентилятора. Заранее положите несколько бутылок с водой (можно взять любые: стеклянные, жестяные, пластиковые) в морозильную камеру, дождитесь, пока вода в них превратиться в лед. Затем поставьте бутылки со льдом перед вентилятором, делая небольшие зазоры между ними. Включайте вентилятор и – вуаля! – мы сделали из вентилятора домашний кондиционер.

Вместо бутылок можно попробовать стаканы с замороженной водой, но бутылки, по нашему опыту, более предпочтительны. Также этот способ можно опробовать и на напольном вентиляторе – главное, возьмите бутылки объемом побольше – 1,5 или 2 литра.

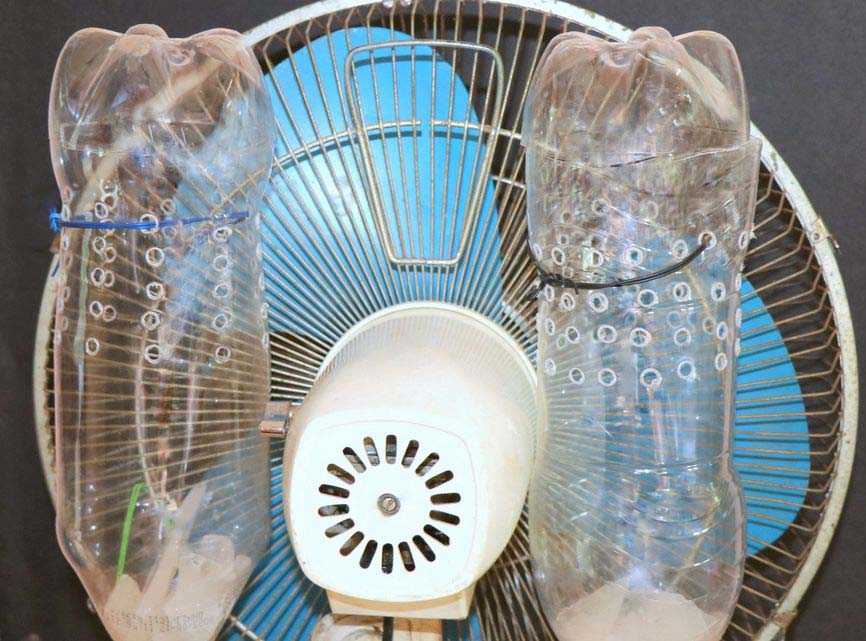

Самодельный кондиционер из вентилятора и пластиковых бутылок

Этот способ такой же простой, как и предыдущий. Нужно взять несколько пластиковых бутылок со льдом и повесить их на напольный вентилятор, который по размерам гораздо больше настольного. Крепление можно сделать из стальной проволоки. Обмотайте проволокой горлышко бутылки и несколько раз закрутите, чтобы получилась петля, а затем поместите ее на вентилятор и закрепите свободными концами.

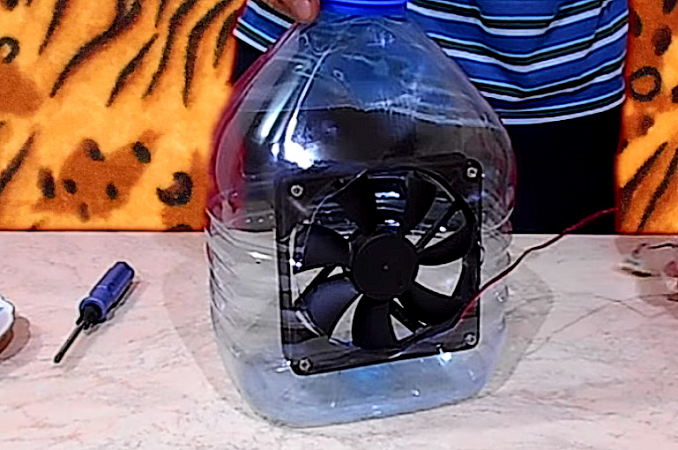

Домашний кондиционер из бутылки и кулера из компьютера

Для его изготовления вам понадобится пластиковый бутыль объемом 5 литров, небольшой вентилятор и источник питания к нему, нож, маркер и лед. Лучшего заранее наморозить много льда.

Положите бутыль, а на него сверху вентилятор, обведите его маркером. Далее по размеченным линиям с помощью ножа вырежьте отверстие. Там, где находится крышка, сделайте отверстие для выхода воздуха. Вставьте вентилятор в заготовленное отверстие и закрепите его, в бутыль засыпьте лед и включите вентилятор.

Кондиционер из вентилятора и медной трубки

Сделать этот прибор будет немного сложнее и затратнее, чем в предыдущих трех способах, зато такой кондиционер сможет снизить температуру воздуха даже в большой комнате.

Сверните медную трубку в форме спирали так, чтобы итоговая заготовка оказалась по размерам защитной решетки вентилятора. Зафиксируйте витки с помощью кабельных стяжек. К концам медной трубки нужно прикрепить виниловые трубки – для этого используйте зажимы для шлангов. Проверьте, чтобы они были надежно зафиксированы: вода будет циркулировать по трубкам и не должна нигде подтекать.

Затем прикрепите трубки к насосу, наберите воду в кулер и подключите насос. После того как он поработает несколько минут, включайте вентилятор и наслаждайтесь прохладным воздухом.

Самодельный кондиционер из пластиковой бутылки и вентилятора

Еще один способ сделать кондиционер в домашних условиях. Возьмите 5-литровый бутыль, отрежьте горлышко и сделайте в посередине где-то около 20 небольших отверстий. Внутрь бутыли поместите лед и вставьте сверху вентилятор. Такой кондиционер будет гнать холодный воздух, пока не растает лед.

https://youtube.com/watch?v=UqjU7pePL_M

зож

Кондиционер своими руками

Тебе понадобится

‡агрузка…

1 вентилятор
2 медные трубки
2 гибкие пластиковые трубки
ниппели для медных трубок
пластиковые зажимы
металлические зажимы-крепления
ведро (емкость для насоса)
маленький водяной насос

Изготовление

Возьми две медные трубки. Расположив одну из трубок в передней части вентилятора, начни закручивать ее витками, формируя спираль от внешнего края вентилятора к центру

Затем продолжи начатую спираль при помощи второй медной трубки, закрутив ее до самой сердцевины вентилятора.
Важно, чтобы между витками спирали всегда оставались небольшие промежутки для пропускания воздуха. Соедини два внутренних кончика медных трубок при помощи ниппелей

Таким образом получается одна длинная медная трубка, формирующая большую цельную спираль.
Выровняй витки спирали и убедись, чтобы вся передняя часть вентилятора полностью покрыта ими.
Зафиксируй витки спирали пластиковыми зажимами, цепляя их к металлической решетке вентилятора

Соедини два внутренних кончика медных трубок при помощи ниппелей. Таким образом получается одна длинная медная трубка, формирующая большую цельную спираль.
Выровняй витки спирали и убедись, чтобы вся передняя часть вентилятора полностью покрыта ими.
Зафиксируй витки спирали пластиковыми зажимами, цепляя их к металлической решетке вентилятора

Кончики зажимов можно подрезать кусачками.
Возьми гибкую пластиковую трубку и прикрепи одним концом к одному из кончиков медной спирали (один кончик располагается в центре, второй заканчивает внешнюю часть спирали). Вставь медную трубку в пластиковую. После чего плотно зафиксируй сцепление металлическим зажимом, чтобы не допустить утечку воды. Проделай аналогичный процесс со второй пластиковой трубкой и вторым кончиком спирали.

Помести в емкость или ведро немного льда, чистой воды и небольшой насос.
Заверни свободные кончики пластиковых трубок за вентилятор по направлению к емкости (ведру). Соедини один конец пластиковой трубки с насосом, второй просто опусти внутрь емкости с водой и льдом.
Включи вентилятор. Аппарат начнет свою работу и понизит температуру воздуха в помещении на 5–10 градусов.

Самодельный кондиционер изготовить может каждый! Взгляни, как создается эта практичная вещь.

Портативный кондиционер готов к применению!

Пользуйся на здоровье и не забудь поделиться этим гениальным изобретением со своими друзьями. У многих найдется старый вентилятор, который пылится без дела!

‡агрузка…

Александра Килимчук
С детства интересуется медициной, выросла в семье врачей. Умеет приготовить шикарный завтрак буквально из ничего, не боится экспериментировать на кухне: готовит пироги без муки, низкокалорийный майонез, полезные сладости. Никогда не опускает руки и верит, что люди созданы, чтобы помогать друг другу! Во всех ее домашних делах помощником выступает сын Саша. Любимая книга Александры — «Искусство любить» Э. Фромма.

Кондиционер из пластикового контейнера

Для изготовления третьего варианта, придется немного повозиться с его изготовлением. Для сборки вам понадобятся:

пластиковый контейнер или картонная коробка

уголок от пластиковой трубы

Такие обычно идут на водопровод или канализацию.

пищевая фольга

скотч

вытяжной вентилятор

Первым делом обклеиваете фольгой все внутренние стенки и дно ящика.

На крышку сверху устанавливаете вентилятор и горловину от пластиковой трубы. Маркером обводите контура и вырезаете соответствующие отверстия.

Принцип работы прост. Вентилятор будет всасывать во внутрь горячий комнатный воздух, а через трубу наружу уже должен выходить холодный.

Для этого во внутрь опять помещаете бутылки со льдом. Без них никуда.

Чтобы не было посторонних подсосов воздуха, щели от отверстий после монтажа трубки и вентилятора, желательно залепить скотчем.

Втыкаете вилку от вытяжки в розетку и наслаждаетесь прохладой. Такой самодельный кондиционер за полчаса способен охладить помещение почти на 7-8 градусов.

Что более чем приемлемый результат для такой дешевой модели, собранной своими руками. Не все напольные мобильные кондиционеры, способны справится с подобной задачей.

При этом вокруг не будет никаких луж, тазиков и проблем с безопасностью. Лед в бутылках, конечно будет таять, поэтому лучше использовать именно пластиковые контейнеры, а не картонные коробки.

Кто-то в интернете советует заменить обычный лед в бутылках на сухой лед. Якобы это избавит от влаги. Не слушайте таких советчиков.

Сухой лед при испарении в замкнутых пространствах выделяет опасную концентрацию диоксида углерода. Поэтому его даже перевозить рекомендуется только в багажниках.

Домашний кондиционер из кулера и контейнера

Еще один интересный способ, который поможет понять, как сделать кондиционер в домашних условиях. К числу его преимуществ относят простоту применения, небольшой размер и четкую направленность действия. Для работы мастеру понадобятся:

контейнер из пластика на 2 л;
кулер, снятый с блока питания компьютера;
нож;
клеевой пистолет;
гофрированный сифон из прочного пластика.

Для создания самодельного кондиционера понадобится кулер

Для самоделки подойдет пластиковый контейнер, который использовался для хранения различных продуктов. В крышке необходимо аккуратно проделать отверстие.

Оно должно быть немного меньше, чем вентилятор, взятый из блока питания от компьютера. Его следует вклеить в крышку контейнера с помощью клеевого пистолета. Работу нужно провести так, чтобы устройство могло затягивать воздушные массы внутрь пластиковой тары.

Еще одно отверстие необходимо сделать на этой же крышке, только в другом ее конце. Диаметр полученной дырки должен быть немного меньше размера гофрированного сифона. От него следует отрезать кусок, примерно 30 см, который потом вклеивается в крышку.

Теперь в контейнер засыпают большую порцию льда и накрывают его подготовленной крышкой. После этого необходимо подключить вентилятор к электросети, чтобы он начал работать. Кондиционер для дома готов. С помощью сифона домочадцы смогут регулировать направление прохладного воздуха.

Типы кондиционеров и их устройство

В общем случае кондиционер представляет собой прибор, посредством которого можно поддерживать в помещении заданный температурный режим. Кроме того, с его помощью осуществляется очистка воздуха от вредных частиц. Все кондиционеры по принципу работы можно разделить н две группы: испарительные и компрессорные.

Компрессорный кондиционер

Компрессорные установки (или как их теперь называют — сплит-системы) — это достаточно сложные устройства, принцип действия которых основан на способности хладагента изменять свое агрегатное состояние, переходя под действием давления и температуры из жидкого состояния в газообразное и наоборот. Основные узлы такого агрегата: наружный и внутренний радиаторы (теплообменники), соединенные между собой трубками и компрессор (см.рис.).

Компрессор создает в системе избыточное давление, вследствие чего фреон, которым заправлен кондиционер, циркулирует между радиаторами, испаряясь в одном из них и конденсируясь в другом. При этом осуществляется перенос тепла, позволяющий при необходимости охлаждать или нагревать воздух в помещении.

Испарительный кондиционер

Устройство испарительного кондиционера значительно проще, чем у компрессорного. В его работе не применяются опасные для окружающей среды хладагенты, а используется обычная вода. Да и принцип их работы основан на эффекте испарения последней (см. рис.).

Конструктивно испарительный кондиционер состоит из:

корпуса с поддоном (поз.4), как правило, изготовленные из влаго- и термостойких материалов;
фильтров испарительных (поз.2), материалом для изготовления которых служат целлюлоза или полимеры (они имеют сотовую структуру, что обеспечивает максимальный контакт воздушного потока с влажной средой);
емкости для воды, оснащенной водяным насосом (поз.1), которая служит для насыщения жидкостью испарительного фильтра;
вентилятора (поз.3), обеспечивающего принудительное перемещение воздушного потока сквозь испарительные фильтры.

Работает испарительный кондиционер следующим образом. Воздух с улицы втягивается вентилятором и подается на испарительные фильтры, постоянно подпитываемые холодной водой из емкости. При прохождении теплого воздушного потока сквозь холодный фильтр вода начинает испаряться, в результате чего воздушные массы увлажняются и одновременно охлаждаются.

По сравнению с компрессорными кондиционерами испарительные аппараты отличаются малой энергоемкостью, однако не способны нагревать воздух. А простота их конструкции позволяет легко изготовить подобное устройство своими руками, используя при этом подручные материалы.

Мини-кондиционер из настольного вентилятора и картонной коробки

Это вариант для случая, когда нет никаких средств, кроме пустой кастрюли и большой картонной коробки. Да, ещё нужно иметь чувство юмора, потому что изделие будет очень смешным.

Материалы и инструменты

Нужна пустая кастрюля объёмом литра на 2–3 или на 5 – чем больше, тем лучше. И вентилятор желательно диаметром, равным диаметру кастрюли. Ещё потребуется острый нож и канцелярский (или ему подобный) клей. И ловкие руки.

Описание выполняемых операций

Коробка по всем сгибам старательно проклеивается (например, скотчем), чтобы она не развалилась в процессе работы. Перед этим в верхней плоскости вырезается круглое окно, по диаметру равное кастрюле. Сама кастрюля должна быть установлена в коробку так, чтобы она чуть-чуть выходила из этого окна. И не должно оставаться никаких щелей, их надо замазать. В одной из боковых граней коробки вырезается прямоугольное горизонтальное окно размером около 3 х 10 см. Сюда нужно приклеить примерно такой же по размеру патрубок.

ФОТО: skr.shСтенка коробки с направляющим патрубком для направления струи охлаждённого воздуха

Кастрюля накрывается защитной решёткой от вентилятора, в решётку насыпается кусковой лёд. Сверху пристраивается вентилятор. Кондиционер из кастрюли с коробкой готов. Тающий лёд будет стекать в кастрюлю. Ленточки приклеены к патрубку для наблюдения за работой агрегата и контроля за направлением потока воздуха.

ФОТО: skr.shКоробка с вставленной кастрюлей и пристроенным вентилятором

Использование картонной коробки

Основу этой охлаждающей системы составляют обычный вентилятор и лед. При этом все используемые в процессе монтажа можно легки привести в первоначальное положение без каких-либо повреждений.

В процессе изготовления домашней сплит-системы понадобятся следующие детали:

Коробка из плотного картона. Ее габариты должны свободно вмещать большую кастрюлю;
Алюминиевая кастрюля;
Вентилятор настольный;
Скотч;
Игла и плотные нитки;
Острый нож;
Линейка;
Простой карандаш;
Кусочки льда.

На первом этапе из подготовленной коробки сооружают конструкцию, которая будет соответствовать размерам кастрюли. Для этого следует раскроить коробку ножом, вырезать ее дно и крышку (они должны быть равны диаметру кастрюли);
Короб можно заново собирать, для этого его собирают по раскроенным местам и в несколько слоев обрабатывают клеем;
Из оставшейся части картона нужно вырезать квадратную крышку короба;
В ее центре следует разметить окружность, ее диаметр должен быть на 3 см больше размаха крыльчатки от настольного вентилятора;
Вырезанный круг нужно отложить, в остальной частью листа потребуется накрыть подготовленную конструкцию;
Весь короб нужно тщательно проклеить скотчем или клеем, чтобы конструкция не разрушилась в процессе работы;
Заклеить придется также и небольшие отверстия, если они имелись на боковых стенках коробки (например, для пальцев);
На одной из боковой стороны короба вырезать прямоугольное отверстие длиной в 10 см, а шириной в 4 см. Именно из этого прямоугольника в помещение будет идти прохладный воздух;
Теперь потребуется из остатков картона вырезать две одинаковые полоски, длина их должны быть на 3 мм меньше выреза на коробе, а ширина — больше на 5-6 мм;
Два прямоугольника соединить между собой при помощи большой иглы и жесткий плотных ниток (все углы картонок должны быть соединены нитками, но так, чтобы их можно было разделять на 4 см друг от друга);
Вставить соединенные картонки в боковой вырезанный проем конструкции. Каждый из них должен плотно прилегать к верхней или нижней части вырезанного отверстия;
При помощи той же большой иголки и толстых ниток пришить картонки, находящиеся напротив друг друга, к самой конструкции. При этом нитки стягивать не нужно, закрепляют их узлами;
На пол постелить плотный кусок ткани, поставить на него кастрюлю;
С вентилятора снять переднюю сетку, выложить ее на кастрюлю;
На сетку поставить крупные куски льда. Заморозить его можно в пластиковых стаканчиках среднего размера. Для работы домашнего кондиционера потребуется 5-6 кусочков;
Накрыть ледяную конструкцию подготовленной коробкой;
В вырезанное пространство, которое находится на крышке конструкции вставить вентилятор, чтобы его крыльчатки смотрели в пол (на кастрюлю с сеткой и льдом);
Включить вентилятор в сеть и запустить любой охлаждающий режим на нем.

Эта конструкция может охлаждать жилое помещение до 2-3 часов. После этого лед растает, а кастрюля заполнится водой. Хозяевам потребуется следить за своевременной заменой воды. В противном случае вентилятор может провалиться во внутрь конструкции и попасть в воду. Это приведет к короткому замыканию.
