Подключение трехклавишного выключателя в блоке с розеткой и без нее

Что следует учитывать при соединении проводов

При коммутации электропроводки необходимо учесть:

1. При проведении монтажных работ отключают питание при помощи рубильника в распределительном щитке. При установке коробок или кабелей в многоквартирных домах следует проверять имеющиеся цепи на наличие напряжения. Отмечены случаи, когда проводка одной квартиры была частично подключена к кабелям в соседнем помещении, при отключении питания в щитке часть линий оставалась под током.
2. Необходимо использовать одинаковую методику соединения в пределах распаечной коробки. При установке клемм различного формата возможен перегрев контактов с разрушением изоляции и последующим коротким замыканием.
3. Не допускается прямое соединение жил, изготовленных из меди и алюминия. Металлы создают электрохимическую пару и вступают в реакцию с образованием пленки, не проводящей электрический ток. Снижение площади контакта приводит к нагреву, появлению искрения, последующему перегоранию сердечников.
4. Следует срезать изоляцию на длину, соответствующую методу соединения. Например, для скручивания необходимы металлические сердечники длиной до 60 мм, а при установке клемм WAGO достаточно снять защитный слой на 7-10 мм. Не допускается повреждение изоляции ножом или разогретым жалом паяльника, оголенные жилы не должны выходить за пределы коробки.

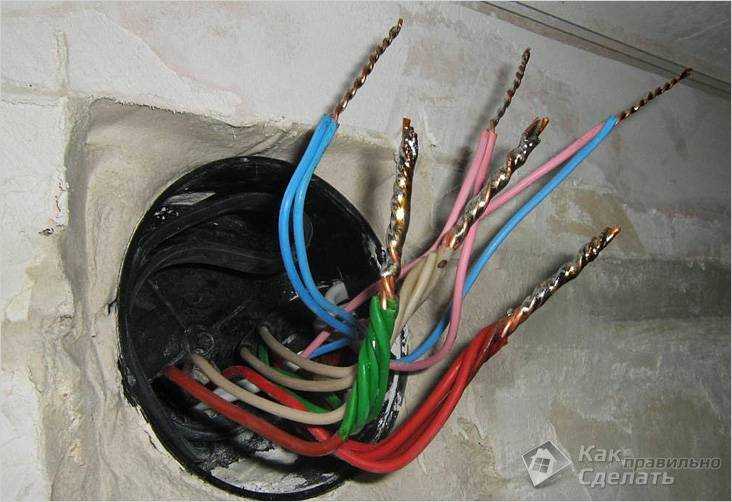

5. Если стыковка проводилась при помощи закручивания жил с последующей пайкой или сваркой, то необходимо изолировать металлические сердечники и надеть защитный колпачок из прочного диэлектрика, не поддерживающего горения.
6. При монтаже проводки надо предусмотреть запас длины в коробке, необходимый для соединения и последующей укладки. При попытке стыковки натянутых жил возрастают риски повреждения металлических стержней.
7. При использовании технологий, требующих оформления наконечника жилы в виде кольца, следует замыкать контур и навивать проволоку на основной сердечник провода. В противном случае стык легко разрушается, не обеспечивает надежного контакта.

5 советов по выбору выключателя на три положения

Некоторые правила:

Внимательно осматривайте устройство в магазине. Все три клавиши должны работать плавно, без заеданий, с характерными щелчками. На внешней стороне не должно быть никаких потертостей, царапин или трещин. Предпочтительнее брать прерыватели с основанием блока из керамики или толстого металла

Они лучше выдерживают перегрев и большое напряжение, в отличие от пластика

Обращайте внимание на степень защиты оболочки, если, конечно, это имеет для вас значение. Маркируется она буквами IP и двумя цифрами. Первая цифра – защита от посторонних предметов: 0, 1 – не используется в быту; 2 – защита от попадания пальца; 3 – защита от попадания проводов и инструментов в диаметре до 2.5 мм; 4 – защита от мелких деталей (проволоки, булавок и т.п.); 5, 6 – пылезащищенные модели

Вторая цифра – влагозащита: 0 – отсутствует; 1, 2 – защита от вертикально падающих капель воды; 3, 4 – для улицы; 5, 6 – защита от сильных струй (душ, корабль и т.п.); 7, 8 – выдерживают погружение в воду, но такие модели почти не встречаются. Не забывайте, что изготавливаются выключатели на три положения с подсветкой. Они очень удобны, если нужно включать или управлять освещением в темноте. Так вы будете видеть, какая клавиша включена, а какая нет. Выключатели с подсветкой бывают на один и два положения

Первая цифра – защита от посторонних предметов: 0, 1 – не используется в быту; 2 – защита от попадания пальца; 3 – защита от попадания проводов и инструментов в диаметре до 2.5 мм; 4 – защита от мелких деталей (проволоки, булавок и т.п.); 5, 6 – пылезащищенные модели. Вторая цифра – влагозащита: 0 – отсутствует; 1, 2 – защита от вертикально падающих капель воды; 3, 4 – для улицы; 5, 6 – защита от сильных струй (душ, корабль и т.п.); 7, 8 – выдерживают погружение в воду, но такие модели почти не встречаются. Не забывайте, что изготавливаются выключатели на три положения с подсветкой. Они очень удобны, если нужно включать или управлять освещением в темноте. Так вы будете видеть, какая клавиша включена, а какая нет. Выключатели с подсветкой бывают на один и два положения.

Это далеко не все модели тройных выключателей, которые можно найти в электромагазинах. Есть декоративные (цветные, вишня, дерево и т.п.), влагозащищенные, с защитой от детей, выходом USB, с подсветкой на светодиодах и многие другие варианты.

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

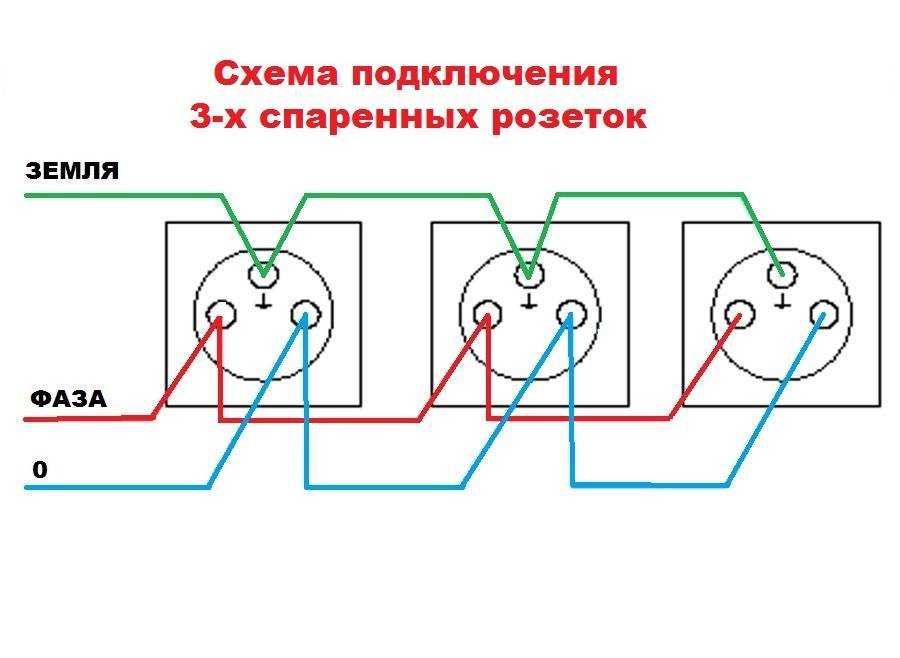

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

1. Разбор на составляющие розеток.
2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
3. Первая розетка, она же распределительная, подключается к электросети.
4. Установка электророзетки в монтажную коробку.
5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

Подключение блоков с выключателем и розеткой

Теперь давайте разберем, как подключить выключатель трехклавишный с розеткой.

Подключение может быть выполнено двумя способами:

1. когда выключатели подсоединяются от розетки, такое соединение называется смешанным;
2. когда розетка подключается от одной розеточной группы, а выключатели от группы освещения – раздельное питание.

Подключение от смешанной группы

Если вы выполняете подключение своими руками, то проще осуществить соединение от смешанной группы освещения. Это тот случай, когда и розетки, и сеть освещения питается от одного группового автомата.

• На первом этапе нам необходимо снять напряжение со всех проводов, расположенных в распределительной коробке, в которой предстоит выполнять подключение. Это необходимо для безопасного выполнения работ.
• Следующим этапом является определение группового провода, приходящего от автомата в данную распределительную коробку. Как отыскать именно этот провод, мы описывать не будем, так как не раз уже писали об этом в наших предыдущих статьях.
• Теперь выполняем подключение розетки. Для этого из распределительной коробки прокидываем трехжильный провод к розетке. Один конец этого провода подключаем к фазному, нулевому и проводу заземления группового провода, а на втором конце выполняем подключение фазного и нулевого провода к силовым контактам, а провода заземления к соответствующим контактам розетки.

Обратите внимание! Если ваш групповой провод имеет только два проводника, то это фаза и ноль. Защитное заземление в старых распределительных линиях не использовали

Поэтому выполняем подключение только этих двух проводников. Место подключения фазного и нулевого проводника на контактах розетки не имеет значения.

• Следующим этапом наша схема подключения выключателя трехклавишного с розеткой предполагает подключение выключателя. Для этого от фазного контакта розетки подключаем провод к вводу выключателя. Определить его достаточно просто. С одной стороны выключателя три места для подключения проводов, а со второй стороны — только одно. Вот туда-то мы и подключаем наш фазный провод.
• Теперь фазный провод, отходящий от выключателей, подключаем непосредственно к светильникам. Нулевой провод к светильникам берется в распределительной коробке от группового провода.

После подключения всех выводов выключателя к светильникам, наша схема готова к опробованию. Если вы все сделали как велит наша инструкция, то можете не опасаться и пользоваться своими светильниками и розетками.

Раздельное подключение выключателей и розетки

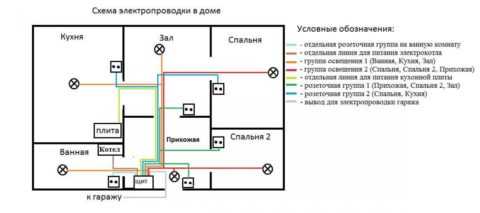

Но некоторые выбирают подключение трехклавишного выключателя с розеткой от различных групп. То есть, группа освещения от одной группы, а розетка от другой.

Такое разделение нагрузок имеет свои достоинства, но лично автор этих строк считает эти аргументы недостаточно убедительными. Ну да это дело вашего выбора.

• При раздельном питании первая часть работ ничем не отличается от описанной выше. То есть, отключаем питание в распределительной коробке, отыскиваем необходимую нам группу и подключаем розетку.
• А вот подключение выключателя хоть и не принципиально, но меняется. В этом случае мы в распределительной коробке отыскиваем групповой провод сети освещения. От фазы данного провода прокидываем проводник к вводу выключателя.
• От нуля и провода заземления данного группового провода прокидываем проводники к светильникам. На последнем этапе прокидываем фазный провод от выключателя к светильникам.

Обратите внимание! Здесь и выше мы указываем, что прокидываем фазный провод от вывода выключателя к светильнику. В реальности провод прокидывается только к распределительной коробке

Туда же подходит провод от светильника. И вы просто соединяете фазные и нулевые проводники в соответствии с нашими рекомендациями.

Теперь ваша розетка и выключатель, расположенные в одной коробке запитаны от разных групп как на видео. Поэтому вы должны знать, что вполне возможен такой вариант, что розетка работает, а свет не включается и наоборот. При смешанном подключении освещение при неисправности практически наверняка работать не будет.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

1. Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
2. Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

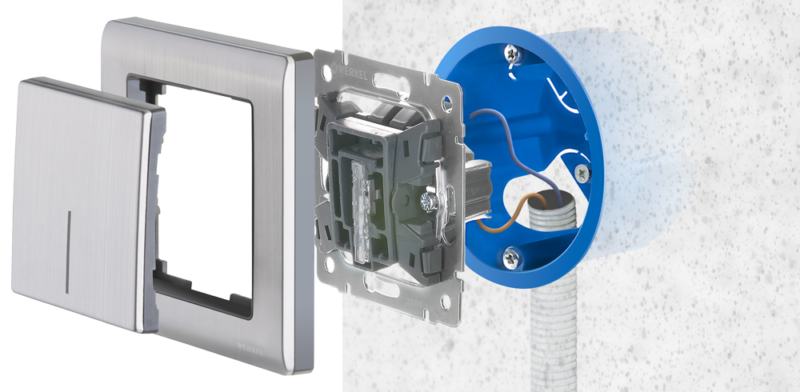

Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Монтаж выключателя

Сборку схемы можно начать с установки выключателя. Провода, выведенные в подрозетник прибора, надо укоротить кусачками до разумной длины – чтобы аппарат можно было поставить на место. Далее монтерским ножом снять с кабеля верхнюю оболочку.

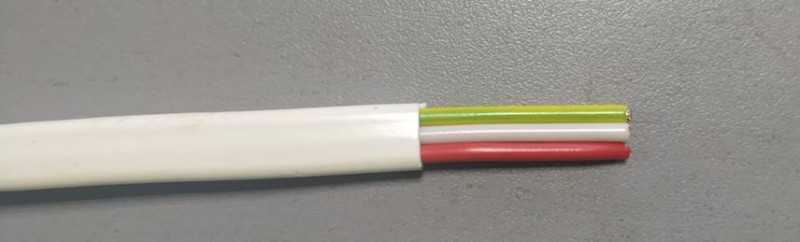

Кабель со снятой оболочкой.

Потом зачистите изоляцию проводников тем же ножом, если есть съемник изоляции, работать будет удобнее. В итоге должно получиться так:

Подрозетник, готовый к установке прибора.

Дальше надо посмотреть, с какой стороны расположена общая клемма. От этого зависит, в каким будет включенное или выключенное положение выключателя.

Правильное положение клавиши при установке.

В России принято, чтобы состояние «выключено» было при нажатом нижнем крае клавиши. Такая традиция идет из требования правил, чтобы коммутационный элемент не мог включиться под действием собственной тяжести. Это относится, скорее, к рубильникам, но принцип устоялся. Другая версия — правило идет из условия, что в критической ситуации человек должен иметь возможность отключить напряжение действием тяжести своего тела. В любом случае, это сила привычки. В некоторых странах принят прямо противоположный стандарт, и на реальную работу системы освещения это не влияет.

Поэтому надо подключить выключатель так, чтобы управлять светом было удобно и привычно.

Момент установки трехклавишника.

После этого можно устанавливать прибор в подрозетник, разжимать лепестки, крепить саморезами к стене и ставить на место пластмассовые декоративные элементы.

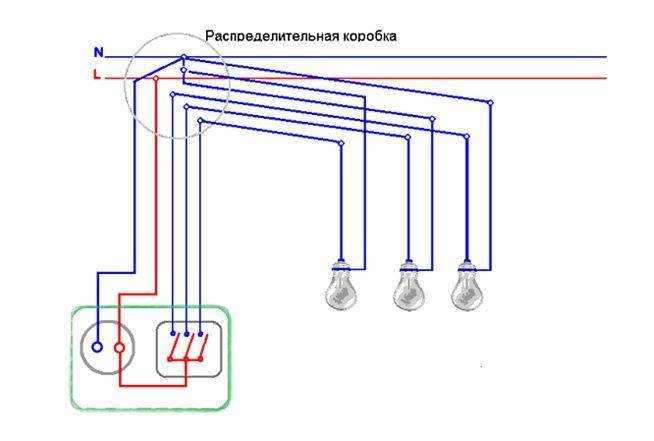

Схема сборки тройника.

Монтаж распаечной коробки

Если трехклавишник используется для коммутации трех независимых потребителей, к каждому из которых идет свой кабель, то расположить проводники в коробке надо так:

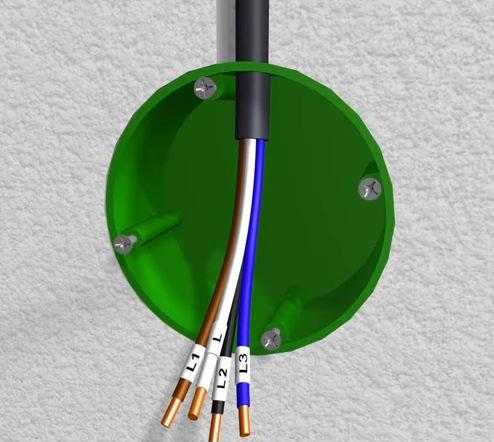

Монтаж проводников для трех светильников.

Соединение жил выполнить согласно схеме, приведенной выше:

• проводники PE (желто-зеленые) соединить между собой;
• нулевые проводники (в данном случае белые, кроме отходящего к выключателю) также соединить между собой;
• красный провод питающего кабеля соединить с красным (чтоб не запутаться) отходящего к выключателю, это будет общий проводник;
• белый, коричневый, желтый провода четырехжильного кабеля соединить с соответствующей красной жилой кабелей, отходящих к светильникам.

Конечно, цветность жил не влияет на работоспособность системы, но соблюдение порядка цветов позволит свести к минимуму ошибки при монтаже и облегчит возможный ремонт в будущем.

Если трехклавишник управляет отдельными лампами многорожковой люстры, то монтаж выглядит менее громоздко.

Монтаж проводников для многорожковой люстры.

Как и в предыдущем случае, у питающего кабеля и отходящего к люстре надо соединить желто-зеленый (PE) и белый (N) провода – они идут через коробку транзитом. Также соединяются красные жилы питающего кабеля и отходящего к выключателю. А белую, желтую и коричневую жилу можно соединить с жилами того же цвета отходящего пятижильного кабеля.

Соединять проводники можно скруткой, а потом пропаять (не обязательно, но желательно – в будущем уменьшит вероятность ухудшения контакта по причине окисления меди). По окончании соединения места скрутки надо заизолировать.

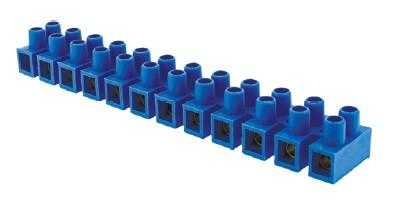

А лучше соединить жилы специальными клеммами – желательно винтового типа. Зажимные удобнее, но надежность такого контакта ниже.

Комплект клемм зажимного типа.

Комплект клемм винтового типа.

В видео-ролике продемонстрирован как схематично, так и в действии способ подключения 3 -го выключателя с розеткой.

Выбор трехклавишного выключателя с розеткой

Начнем наш разговор с процесса выбора данных устройств. Ведь в одном корпусе совмещение столь разных функций неизбежно ведет к жертвам. Обычно они связанны с надежностью контактных соединений, либо уменьшению их нагрузочной способности

В связи с этим важно четко понимать, в каких случаях выключатель с розеткой допустимо применять, дабы он служил вам не один год

Выбираем номинальные параметры блока розетки и выключателя

Обычно блок с тремя выключателями и штепсельной розеткой имеет целый ряд характеристик. И если с напряжением более-менее все понятно: нам необходимо устройство на напряжение 220 – 250В, то с другими техническими характеристиками могут возникнуть проблемы.

Приблизительный перевод номинального тока в мощность

Одним из таковых является номинальный ток. Обычно его указывают через запятую, но это уже зависит от магазина и производителя.
Первым обозначается номинальный ток выключателей. Обычно он составляет 6 или 10А.
Чем больше данный параметр, тем более мощные контакты с приводную часть имеет выключатель.
Так, если выключателем на 6А можно коммутировать приборы мощностью около 1 – 1,3кВт, то выключатели с током в 10А способны коммутировать приборы с суммарной мощностью до 2кВт.

Номинальные токи розеток и нагрузки

Следующим значением обычно идёт номинальный ток розетки. Он может составлять 10, 16, 25 или 32А. Но обычно для подобных устройств он составляет 10 или 16А. Цена на розетки с более высокими номинальными параметрами не критично, но выше

10А и 16А в переводе на мощность примерно равно 2кВт и 3кВт соответственно.

Защита от пыли и влаги

Еще одним важным параметром, на который советуем вам обратить внимание – это класс по пыли и водозащищенности. Он обозначается как IP

Первая цифра, следующая за этой аббревиатурой, говорит о классе пылезащищённости, а вторая водозащищенности.

Различный уровень защиты для выключателей и розеток в ванной

Чем выше значение, тем выше защита. И если для жилой комнаты вполне подойдет устройство с классом IP20, то для ванных комнат допустимо применять устройства не ниже IP44. А для наружной установки лучше и вовсе приобрести устройства IP 45 и выше.

Разница между накладными и встраиваемыми выключателями

Тут стоит обратить внимание: защищённые изделия обычно поставляются для проводки открытого типа, так как они имеют защищенный корпус. Выключали и розетки встроенного исполнения для скрытой проводки обычно имеют класс защиты IP20.

Подключение трехклавишного выключателя в блоке с розеткой и без нее.

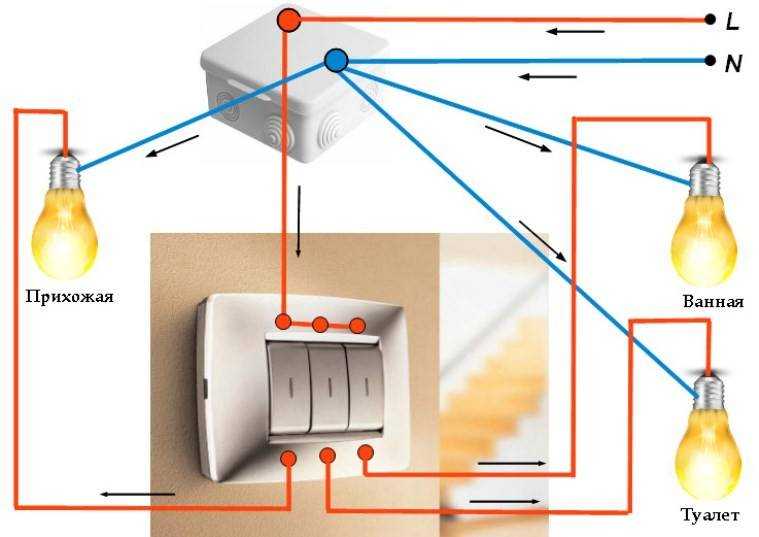

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш

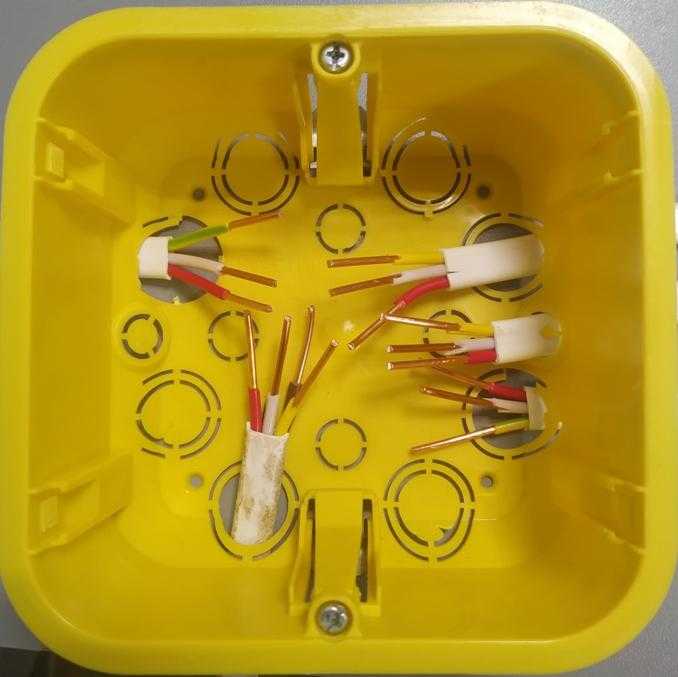

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Конструкция и принцип работы трехклавишного выключателя

Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.

Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.

Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.

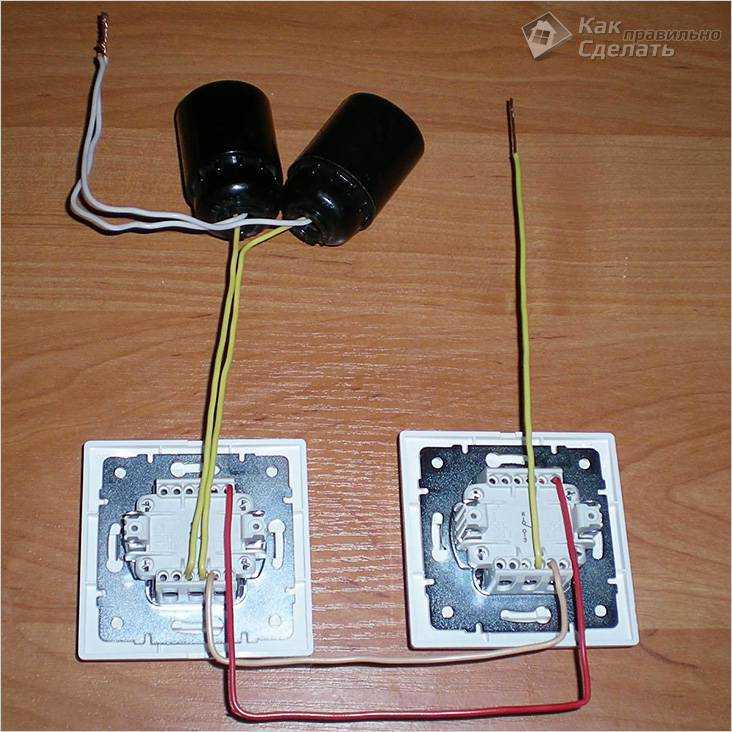

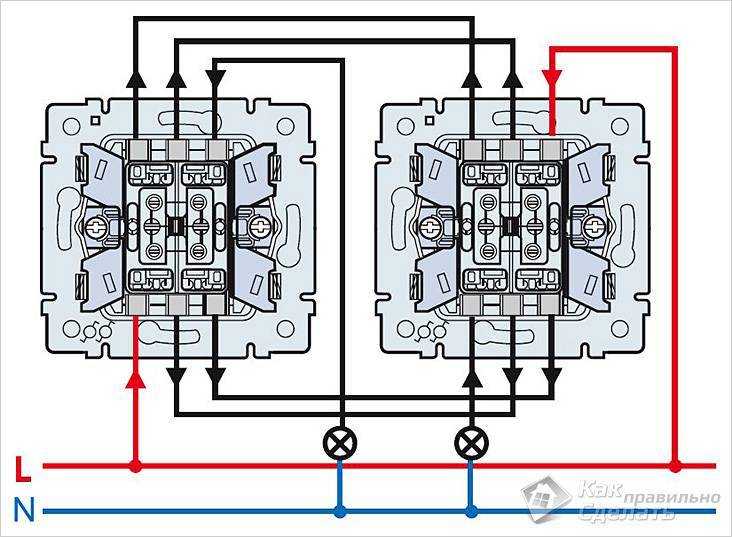

3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

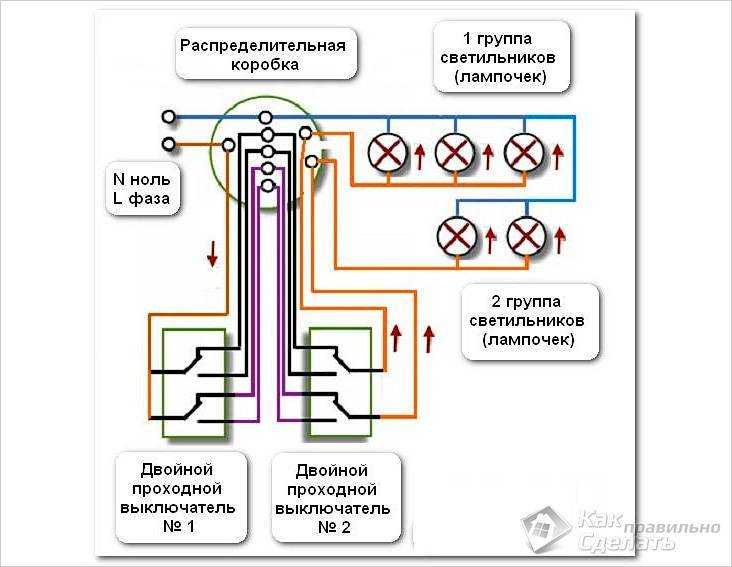

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.
