Как надежно повесить бра (светильник) на стену и правильно подключить к электричеству

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Подключение к электропроводке веревочной модели

Перед началом любых электромонтажных работ следует обесточить помещение. Для этого нужно найти соответствующий рубильник в распределительном щитке. До окончания работ включать электричество запрещено.

С помощью индикаторной отвертки надо убедиться, что на проводах отсутствует напряжение. Тестер поочередно прикладывается к каждой жиле и проверяется, не загорится ли индикатор.

Нужно взять заднюю крышку бра и приложить к стене. Следует отметить места с помощью карандаша, где будут проделываться отверстия для установки. Затем дрелью просверливаются дырки, в которые потом будут ставиться фиксирующие механизмы.

Следующий шаг – подключение проводов. Вся электропроводка в доме имеет как минимум два провода – ноль и фаза. Их можно отличить либо по маркировке, либо с помощью тестера. Соединяться должны соответствующие провода друг с другом. Концы кабелей нужно зачистить с помощью острого ножа или специального инструмента для удаления изоляции. Контакты зачищаются примерно на 5 мм. После этого жилы можно соединять согласно схеме, приведенной в инструкции к бра. В большинстве светильников используется одинаковый алгоритм соединения.

Если в доме не используется заземление, соответствующая жила должна быть надежно заизолирована. В таком случае будет задействовано всего два провода для подключения – коричневый и синий. Если заземление есть, его нужно подсоединять к соответствующей жиле на электропроводке. Цвет провода должен быть желто-зеленым.

Синий следует подключить напрямую к светильнику к соответствующей жиле, обычно она имеет такой же цвет. Соединять провода можно с помощью электрических колодок, пайки, а затем нанести изоляционный слой.

Коричневый провод идет к черному на шнурке-выключателе. Второй конец надо подсоединить к коричневому проводу на бра.

Можно устанавливать светильник на место и прикручивать к стене винтами. Далее крепится плафон и вставляется лампочка. В конце нужно подать напряжение и протестировать собранную систему. С помощью выключателя-веревки нужно включить и выключить лампу. Светильник не должен мигать, а места контактов проводов не должны искрить, если схема собрана верно. В ином случае нужно разбирать собранную систему и проверять корректность подсоединения.

Выбор местоположения

Для комфортного использования светильника следует выбрать наилучшее место установки. Лампа должна находиться в доступности и на такой высоте, чтобы все члены семьи могли ее включить. Особенно актуальна эта задача при установке парных бра, которые должны располагаться на одной линии.

Бра может являться основным источником света в коридоре. В длинных прихожих развешиваются несколько светильников симметрично на каждой стене.

Бра можно повесить и в ванной. Так как это помещение имеет особый сложный микроклимат, следует покупать влагозащищенные модели.

Чтобы правильно выбрать местоположение, нужно заранее провести расчеты. Оптимальная высота установки – 1,5 метра. Для моделей с вилкой рядом должна быть розетка, чтобы можно было подключить светильник к электросети.

Описание бра со шнурком

Настенное бра с веревочным включателем

Бра с веревочным переключателем — это популярный вид светильников. Они часто используются для подсветки определенной зоны – например, места для чтения, прикроватной области.

Основные преимущества:

• Возможность регулировки уровня общего освещения. Также встречаются модели, в которых регулируется световой поток.
• Компактность, малый вес.
• Малое потребление электроэнергии.
• Возможность надежного монтажа даже на стены из непрочных материалов, простота подсоединения.

Классификация проводится по разным показателям. По форме различают:

• Закрытые бра. Изделия из этой категории имеют сплошной плафон, который изготавливается из матового или глянцевого стекла. Также к закрытым относятся плафоны-полусферы.
• Декоративные. Бывают различных форм – от классических строгих до светильников в виде игрушек или цветов. Делаются из разных материалов, который подбирается под стиль светильника.
• Элитные. К ним относятся светильники, которые применяются для основного источника света. Отличаются большой мощностью и функциональными особенностями.

Бра светодиодное со штепсельной вилкой и выключателем-диммером Novotech Night Light 357324

По конструкции можно выделить:

• Стационарные. Не вращаются, крепятся в одном месте.
• Поворотные. Свет можно направить в любую сторону в зависимости от возможностей бра.

По числу лампочек выделяют одноламповые и многоламповые бра.

По возможности регулирования уровня освещенности:

• Постоянный свет.
• Модели с диммером.

По типу выключателя:

• С кнопкой. Она может располагаться на самом светильнике или на отдельной коробке. Подключается к электропроводке.
• На клавише или кнопке на электропроводе. Аналог предыдущего вида, но подключение производится через розетку.
• Сенсорные. Включается разными способами – с помощью хлопков, движения.
• С выключателем-шнуром.

Это интересно: Подсветка пола в квартире — фото, видео, монтаж своими руками

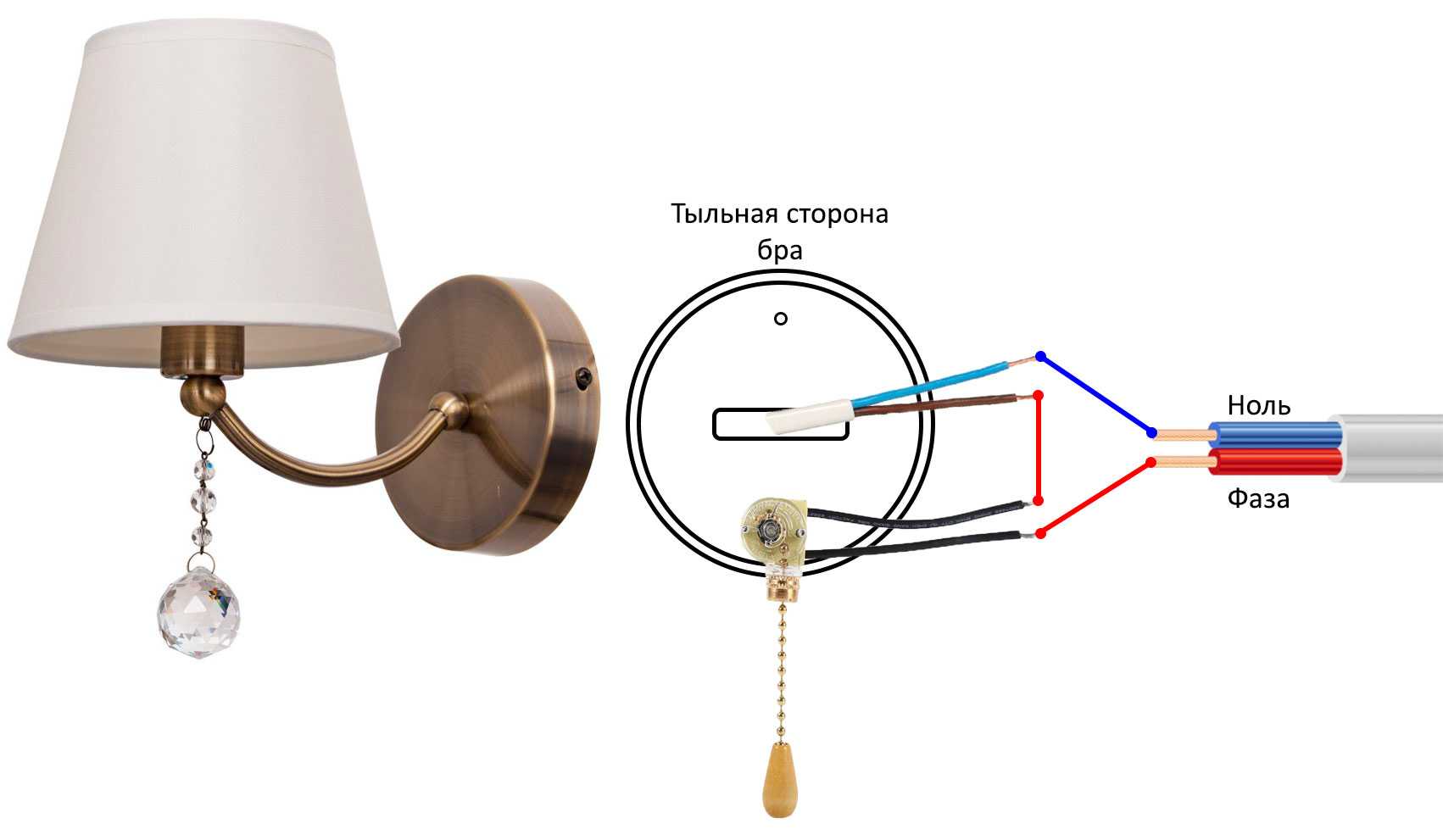

Как подключить бра с выключателем шнурком, цепочкой — 3 простые схемы.

Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

Читайте об этом в отдельной статье.

Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.

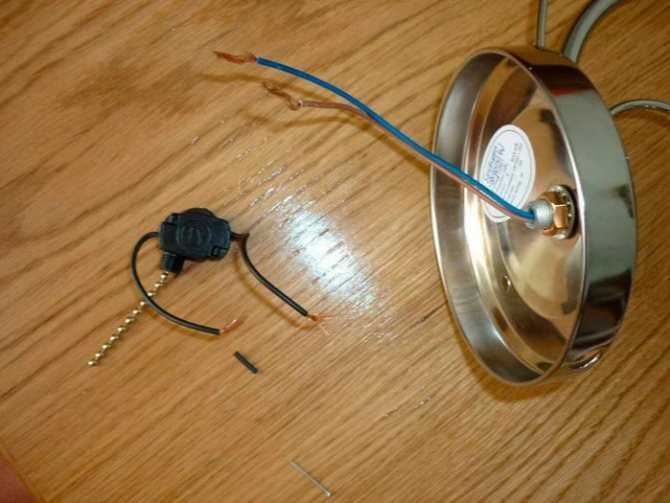

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

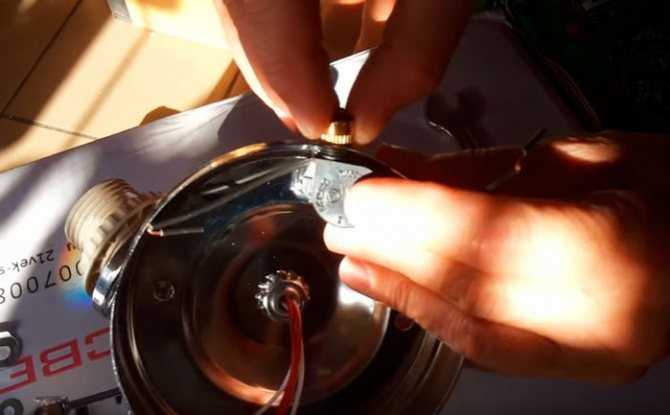

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Устройство квартирной или домовой электросети

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Подключение выключателей и розеток

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

• Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
• Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
• Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Бра в спальне

Чаще всего настенные светильники — вешают в спальне над кроватью. Они дают возможность организовать мягкий свет, почитать при нормальном освещении и выключить его не вставая с кровати. Стандартная высота для размещения бра над спинкой кровати — 1,20 м — 1,6 м. Разбег большой, на то есть причины.

На какой высоте вешать настенные светильники над кроватью? Чтобы они находились на расстоянии 120-160 см от пола

Чтобы понять точно, на какой высоте вешать бра над кроватью, надо учитывать несколько факторов:

• Высота спинки кровати. Осветительный прибор желательно вешать выше спинки на 20-30 см. Можно и меньше и больше — смотрите по обстоятельствам и остальным критериям. Но есть модели кроватей с высокими спинками. Настолько высокими, что они перекрывают даже максимальную высоту от пола — 160 см. В этом случае есть два выхода. Первый — повесить их выше края спинки, но, скорее всего, потребуются модели «со шнурками» чтобы можно было включать/выключать не поднимаясь. Второй — установить бра на спинку кровати. Такое тоже возможно и может быть даже более удобно.
• Рост. При выборе высоты установки бра над кроватью можно руководствоваться ростом человека — повесить надо так, чтобы можно было до выключателя легко дотянуться лежа в кровати.
• Тип лампы. Если плафон и поток света направлен вверх, придется устанавливать светильник немного ниже на стене, если направлен свет вниз, можно установить повыше. Но при этом не забывайте, что до выключателя надо дотянуться не вставая. Облегчит задачу наличие висящего шнурка или цепочки, которая приводит в действие выключатель.

Если в спальне есть туалетный столик, то местное освещение не помешает и тут. В этом случае повесить бра стоит на уровне верхней трети зеркала. Тогда и стоя и сидя освещение будет нормальным. Или, как вариант — установить несколько бра с круглыми абажурами с каждой стороны (на фото слева).

Возле туалетного столика можно много светильников установить или два бра на уровне верхней трети зеркала

И последнее что надо учесть (не по важности) — это внешний вид комнаты и то, как все планируемые источники света будут вписываться в обстановку. Ведь правильно подобранное освещение может подчеркнуть достоинства комнаты и спрятать недостатки

Способы подключения

Веревочная модель

Если светильник бра имеет веревочный выключатель, то осуществить монтаж изделия будет не сложно.

Для начала нужно подвести провода к месту подключения. Обычно высота установки бра не нормируется и составляет от 1 до 2 метров. Разводку кабеля рекомендуется осуществлять скрытым способом, чтобы не портить интерьер комнаты. На выходе у Вас должно находиться 3 провода: земля, фаза и ноль. Маркировка N означает что провод нулевой, L — фазный, PE — заземляющий. Выключатель-шнурок более простой в подключении, все что нужно – завести контакты к клеммным колодкам и зафиксировать согласно схеме. Чтобы не наделать ошибок, рекомендуем Вам ознакомиться с цветовой маркировкой проводов. Фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.

Видео урок по подключению изделия

Клавишная модель

Альтернативный вид выключателя света – клавишный. Очень часто конструкция бра устроена так, что вместо веревочки либо цепочки оставлены только контакты, которые нужно самостоятельно подключить. Тут ничего сложного нет, главное делать это на этапе монтажа электропроводки в квартире либо доме. Это связано с тем, что при электромонтажных работах скрытым способом необходимо будет долбить штробы под выключатель и прокладку кабеля.

Итак, схема монтажа имеет следующий вид: вводная фаза от сети должна идти на выключатель, а с него назад на светильник (чтобы можно было осуществлять разъединение цепи). Ноль и земля подключаются напрямую.

К вашему вниманию наглядные схемы подключения настенного бра своими руками:

Обращаем Ваше внимание на то, что в некоторых (особенно китайских) изделиях цвета проводов могут быть одинаковыми. В этом случае для себя рекомендуется пометить каждый контакт с помощью цветных кембриков

Это позволит сделать ремонт и обслуживание безопасным.

Шнур с вилкой

Есть еще один способ подключения бра к сети — электрическим проводом с вилкой. В этом случае провода от светильника нужно соединить к обычному шнуру, который будет вилкой подключаться к розетке. Преимущество такого варианта заключается в том, что можно обойтись без штробления стен и без дополнительной установки выключателя. К тому же в цепь можно добавить шнурок, который будет разрывать цепь, чтобы не дергать постоянно вилку с розетки.

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

1. Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

No tags for this post.

Как снимают люстры

А как снять люстру с потолка, если нужно? Все описанные способы крепления допускают демонтаж в порядке, обратном установке.

На первом месте, опять же, техника безопасности: выключаем выключатель, выключаем или вывинчиваем пробки. Затем с люстры снимаем все хрупкие части: хрустальные подвески и т.п. Далее отключаем провода, изолируем их оголенные концы, и только после этого приступаем к разборке крепления.

При натяжном натяжном или гипсокартонном потолке снимаем только собственно люстру. Подушки, бабочки, цанги и прочие вспомогательные детали не трогаем. Особенно это касается цанг и бабочек: это детали одноразовые, на повторный монтаж они не рассчитаны.

Комментарии:

Vector

Статья хорошая, но не указана одна деталь. Настенный светильник необходимо крепить на минимальной высоте, удобной для его использования. Если он устанавливается возле кресла и предназначен для удобства чтения на нем, то устанавливать его нужно на 5-10 см выше уровня головы сидящего. Если над кроватью, то 50-70 см над головой

Semen

Светильник возле кресла неплохо работает в паре с датчиком движения. У меня батя любит поспать в кресле, и когда засыпает — лампочка выключается.

Захар

Настенный светильник возле кресла — неудобное и неоправданное решение, как по мне. А что, если вы решите переставить кресло в другое место? Не лучше ли использовать торшер в таком случае

Kilovatt

Захар, тогда и над кроватью не стоит использовать стационарный светильник. А вдруг вы решите переставить кровать? Кухню? Перенести ванну в другую комнату? Не все люди переносят мебель, некоторые оставляют стоять ее на своих местах

Схема подключения выключателя и лампочки

Но у моделей старой сборки он может отсутствовать. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях.

Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы. В этом заключаются все основные моменты подключения лампочки и выключателя. Берем коричневую фазную жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Их очень удобно использовать в длинных коридорах или на лестничных пролетах. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками. Каждый контакт связан с проводником фазы одной из ламп. Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Штроборезом прорезают штробы для монтажа проводов.

В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Как их подключать. То есть, в распределительную коробку должно входить 4 провода — вводной, два выводных и от выключателя. Подключение люстры к одинарному выключателю Самый простой способ подключения люстры.

Электрическая схема подключения выключателя, розеток и ламп.

Подключение выключателя осуществляется в разрыве фазы. Но кардинально решить вопрос можно: 1. Кроме того, обезопасить себя от случайного включения автомата другими лицами

Надо обратить внимание на количество выходящих из потолка проводов: два или три. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей

Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду. В результате мы сделали фазу, которая идет на лампу, коммутируемой. Два других провода фазных зажать в одной клемме, либо поставить перемычку. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Лампочки подключать в систему парами —последовательно и после вывести параллельно. Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным фазным выводом независимо друг от друга. КАК ПОДКЛЮЧИТЬ БРА С ВЫКЛЮЧАТЕЛЕМ ЭЛЕКТРИКА

Основные способы подключения

Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

Подключаем веревочный экземпляр бра

Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.

На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.

Клавишная бра-модель

Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.

В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.

Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.

Пользоваться бра через выключатель удобно в детских комнатах.

Бра со шнуром и «вилкой»

Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.

Инструкция по подключению бра

Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.

Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой;
Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом

Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него;
В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель. Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня

Отверстия проделываются перфоратором.

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.

• После того, как выбраны все необходимые элементы, крышка крепится к стене;
• Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
• Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
• Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
• Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.
