Выполнение разметочных работ

При ремонте, расширении или начальном монтаже электропроводки разметку начинают с обозначения на стенах и потолке мест будущего расположения светильников, выключателей, розеток, распределительных коробок и квартирного щитка. То есть, вначале с чертежей проекта на строительные конструкции элементов помещений переносятся в реальном масштабе габаритные размеры всех оконечных устройств электрооборудования квартиры, которые должны быть соединены кабелями и проводами.

Для размещения этих элементов в скрытой проводке необходимо начертить границы мест углубления установочных коробок.

При этом необходимо учесть, что:

• стены квартир могут быть подвергнуты выравниванию, покрытию слоем штукатурки или строительными отделочными листами;
• на базовый потолок могут крепиться подвесные либо натяжные конструкции;
• высота пола может быть поднята за счет дополнительного настила из паркета, ламината или других напольных покрытий.

Все эти элементы уменьшают внутреннее пространство комнаты и тем самым влияют на точность определения мест электропроводки.

Следует учесть, что строгая прямоугольная геометрия квартир при строительстве здания, как печальное правило нашей действительности, часто не выдержана. Поэтому за начало отсчета размеров необходимо пользоваться расстояниями, отложенных от верхних и нижних углов стен, в которые внесены поправки на выравнивание.

Материалы изготовления

В большинстве случаев планкой служат алюминиевые листы толщиной не более 2 миллиметров. На них удобно сматывать нить после использования, к тому же материал отличается легкостью и долговечностью.

• В качестве шнура используют нейлоновые или капроновые нити. Они не подвержены влиянию воды или холода, хорошо скользят и не запутываются.
• Грузиком становятся стальные болванки в форме конуса. Подобная форма позволяет добиться максимальной балансировки и минимального раскачивания.
• Сталь считается самым подходящим вариантом: она обладает высокой твердостью, долговечностью, оптимальным весом, позволяющим меньше реагировать на порывы ветра.

Как пользоваться

Отвес — это устройство для проверки вертикальности поверхностей. Потому его нужно закрепить в верхней точке проверяемой плоскости или предмета.

Некоторые модели продаются с шайбой того же диаметра, что и цилиндр. Получается, что на одном конце есть груз, на другом — шайба. Приложив шайбу к поверхности и успокоив колебания груза, сможете увидеть есть ли разница между вертикалью нити и проверяемой плоскостью.

Кстати, тень от нити тоже вертикальная. Так что ориентироваться можно и по ней.

Приложив нить к вертикальной поверхности дожидаются пока успокоятся его колебания, а затем смотрят, одинаковое ли расстояние от проверяемой поверхности до шнура

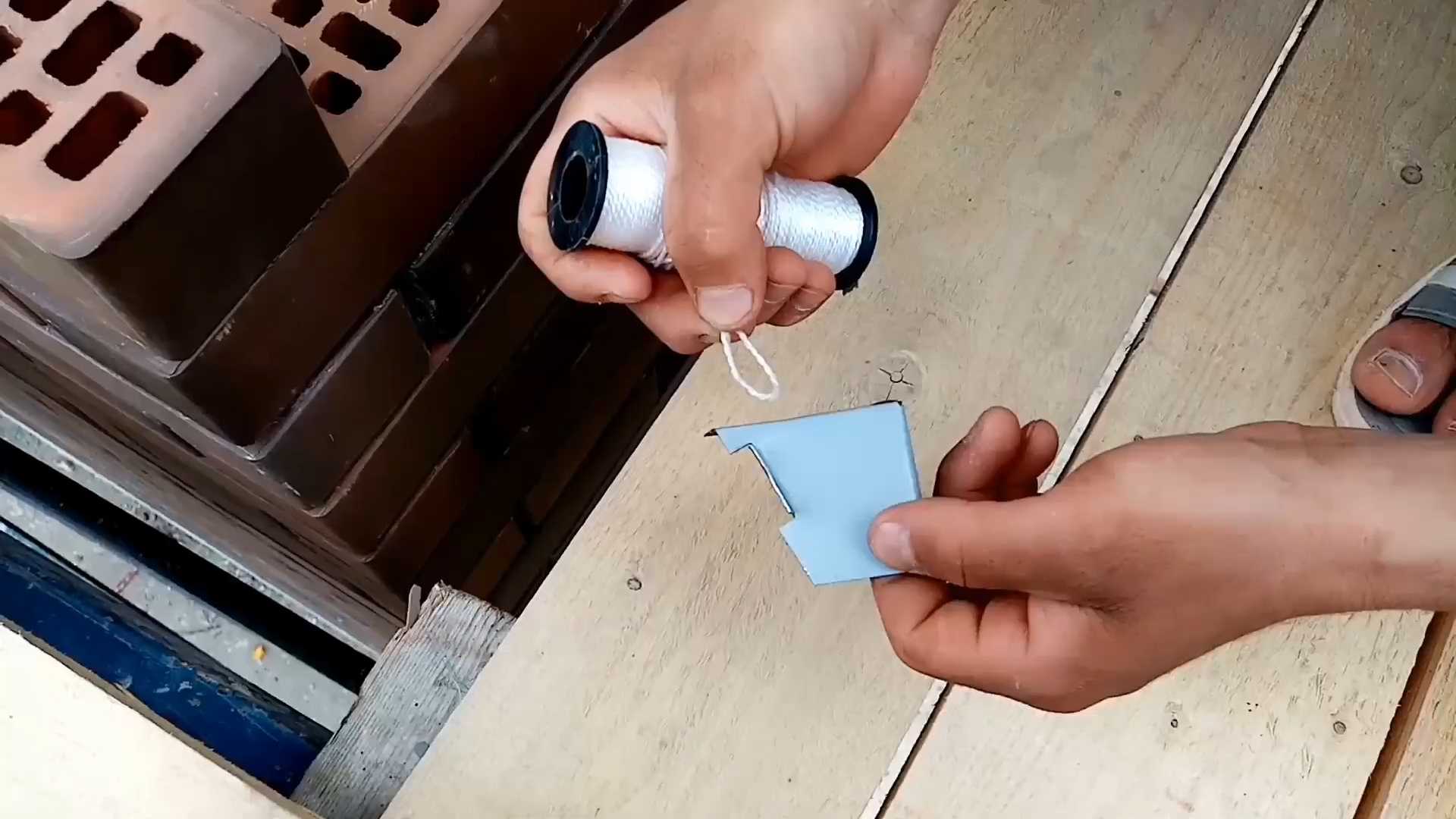

Другие модели не имеют шайбы, а наматываются на кусок пластика, иногда на него нанесена разметка, как на линейке. Есть отвесы, шнур которых спрятан в пластиковом корпусе (по типу рулетки). Некоторым с ними работать удобнее, а корпус можно использовать как опору для шнура.

При длительных работах (штукатурке, например) необходимо иметь отвес перед глазами — ровнять поверхность по нему. Тогда крепежом чаще всего выступает длинный гвоздь или саморез. Его забивают/вкручивают так, чтобы он держался крепко, но значительная часть его торчала. Возле шляпки привязывают или приматывают шнур, сам грузик опускают до нужного расстояния. После того как колебания прекратились, нитка с грузиком представляет собой идеальную вертикаль. Имея эталон перед глазами, можно сравнивать насколько ровная перед вами поверхность.

Таким способом можно проверить вертикальность стены, правильность выставления бытовой техники, мебели и т.д.

Как «отбить углы» при помощи отвеса показано в видео. Описывать сложно, лучше видеть. Если коротко — нужно «ловить» совпадает или нет угол, плоскость стены и нить отвеса.

При кладке кирпичной стены отвес со шнуром необходим, чтобы можно было проверить, не ушла ли стена. Для этого его прикладывают с одной и с другой стоны стены, проверяя расстояние от шнура до поверхности на всем протяжении. Понятно, что расстояние должно быть одинаковым. Такой контроль проводится в нескольких точках. Точно таким же образом контролируется вертикальность стен из бруса и бревен. Но при использовании неоцилиндрованного бревна контролировать более сложно из-за разного диаметра венцов. Тем не менее, увидеть отклонение можно и в этом случае. Пригодится отвес и при выставлении опалубки, и при установке дверей, устройстве стропильной системы кровли. Да нужен он почти при любой строительной и многих отделочных операциях.

То же самое можно делать с использованием строительного уровня. Это намного проще и быстрее, но этот прибор имеет довольно большую погрешность. В результате стены будут гулять — выгибаться горбом, или образовывать ямы. Потому желательна комбинация двух измерений. При небольшом опыте, проверять стены отвесом можно через четыре-пять рядов кирпичной кладки, все остальное время пользуясь уровнем.

Есть у шнурового уровня один достаточно серьезный недостаток: с ним практически невозможно работать при ветре: грузик постоянно шатает, что не дает возможности зафиксировать положение шнура. Чтобы как-то бороться с этой напастью придумали погружать груз в сосуд с водой. Ставят внизу посудину, немного утапливают конус отвеса. При ветре средней силы работать можно.

Магнитный отвес

Магнитный отвес — это тот же шнуровой, только крепится он при помощи магнита Больше всего строителей и монтажников огорчает, что нужно возиться и как-то закреплять шнур. Вторая проблема — нить часто путается, что тоже настроения не улучшает. Вот и придумали усовершенствованный строительный отвес, нить которого скатывается на катушку, расположенную в корпусе. А для того чтобы было удобнее его крепить, в корпус встроили несколько магнитов. На любые металлические поверхности он устанавливается легко: магнит его удерживает в на нужной высоте.

Чтобы легко было крепить на дерево, в том же корпусе бывает сделана игла. Так что и эта проблема решена. Из-за наличия магнитов в корпусе получил такой отвес название «магнитный». Очень удобная и практичная штука.

Второй вариант самодельного отвеса

Интересные исторические факты об отбойной нитке

• Первый изобретатель отбойной нитки, так же как и изобретатель первого колеса, истории не известен. Однако, в ходе исторических исследований, в Китае был найден прототип современного маркерного шнура, возраст которого равняется 3 веку до н. э. То есть, данный инструмент использовали китайские строители Великой Китайской стены.

• Химическая промышленность не всегда была настолько развита как сегодня, и на протяжении многочисленных веков чего только человек не использовал в качестве красящего порошкообразного колера. Например, даже в эпоху СССР для подкрашивания нити нередко применяли пыль тертого красного кирпича, синьку, известку или меловой порошок.

Внешний вид старинных отбойных шнуров

Разметка направления трассы открытой электропроводки

Монтажные работы

во второй стадии электромонтажа выполняется в законченных строительством помещениях. Электромонтажные работы обычноначинают с установки вводно-распределительного устройства , отдельных щитов и т.п., к которым подключают электропроводку.

После того как определены и размечены места установкиРУ, электроприемников (розеток, выключателей ) и других аппаратов:

1. определяют направления,
2. выбирают местоположения и размечают трассы электросетей .

Направление трасс электропроводки

задаётсямонтажной схемой электроустановки и определяетсяразмещением электрооборудования в помещении.

При этом поочерёдно размечают места крепления трассы электропроводки

в следующем порядке:

1. места креплений роликов и опорв начале и конце каждого прямого участка трассы;
2. затем на ответвлениях трассы ;
3. у проходов через стены и перекрытия;
4. у обходных борозд трассы;
5. на углах поворота трассы;
6. перехода проводки в другие пространственные положения.

ЧИТАТЬ ТАКЖЕ: Почему так важно техническое обслуживание лифтовТрассы электропроводок

необходимо размещать с таким расчётом, чтобы избежать вероятности механических и иных поврежденийэлектросетей . Для этогооткрытые беструбные электропроводки располагают обычно на значительнойвысоте не менее 2-2,5 м от чистого пола помещений и площадок обслуживания.

Трассы проводок

при этом располагают в строгогоризонтальных и вертикальных направлениях илипараллельно архитектурным очертаниям помещений.

Трассы прокладываемых электропроводок

по стенам помещений обычно размещают в верхних участках стен на расстоянии100-200 мм от линий сопряжения стен с перекрытиями. А при наличии карнизов — на расстоянии50-100 мм ниже карнизов .

Варианты монтажа открытой электропроводки

с прокладкойпроводов и кабелей внутри помещения показаны на рис.2-1.

Одновременно выполняют разметку сквозных отверстий ,скрытых борозд и другихпроёмов для прокладки провода через стены и перекрытия и обхода препятствий. Для удобства последующего выполнения пробивных работ в необходимых местах наносятнаружные очертания и размеры гнёзд, проходов и др.

Открытая электропроводка

— это силовые и осветительные электропроводки (постоянного и переменного тока напряжениемдо 1 кВ ), которые представляют собой совокупность проводов и кабелей (со всеми относящимися к ним изолирующими, поддерживающими и защитными деталями и конструкциями), проложенными неподвижно по поверхностям стен, потолков, ферм, балкам и другим строительным конструкциям внутри зданий и сооружений.

К открытым проводкам

относятся такженаружные электропроводки с прокладкой проводов и кабелей по наружным стенам зданий и сооружений, между ними, под навесами, по территории дворов и приусадебных участков,на опорах с тремя-четырьмяпролётами до 25 м каждый, вне улиц, дорог и т.п.

Последние статьи

Как своими руками установить на стену карниз для штор?

Существует несколько способов самостоятельно установить карниз для штор. Выбор метода зависит от конструкции самого карниза, материала, из которого он выполнен, места монтажа (потолок или стена…

Кабель ВВГнг 3х1,5: характеристики, назначение, использование

Для качественной электросети и защиты любых приборов от нагрева, короткого замыкания необходимо использовать различные дополнения. Например, большой популярностью пользуется кабельная продукция ВВГнг…

Использование IP-Камер для различных задач

Современные системы ip-видеонаблюдения могут быть использованы для большого количества разноплановых задач. Ниже в статье приведены некоторые рекомендации и примеры, как с умом инвестировать в…

Способы, как согнуть гипсокартон для арки

Отделка помещений и домашний ремонт редко обходится без использования гипсокартона. Этот материал используется для выравнивания стен, а благодаря его способности принимать различные формы, с…

Подвесные потолки

Чаще всего встречаются модульные потолочные покрытия. Их выполняют из отдельных модулей – панелей, плиток и т.д. Каркас подобного покрытия скрывают или же, наоборот, стараются выделить. Такие…

Откатные ворота — в чём их преимущества?

Что представляют собой откатные ворота и какие преимущества в себе несут? Именно этим двум вопросам будет посвящена данная статья.
День за днем откатные ворота приобретают все больше и больше…

Конструкция отбойной нитки

Основа маркерного шнурка, в независимости от производителя или модели, всегда изготавливается в виде закрытого корпуса. Форма корпуса может быть круглой, овальной или в виде треугольника с закругленными углами. Внутри закрытого корпуса располагается ось, на которой установлена катушка с намотанной на нее прочной нитью. Выпуск нити из корпуса выполнен в виде круглого отверстия, превышающего по своему диаметру толщину нити всего на 0,1-0,3 мм. То есть, при размотке – вытягивании нити из корпуса, она должна разматываться с небольшим усилием. Для обратной смотки шнура на корпусе инструмента предусмотрена удобная рукоятка, связанная либо непосредственно с осью катушки, либо передающая вращение на катушку через небольшой редуктор.

Помимо отверстия для выпуска нити, на корпусе предусмотрено ещё одно отверстие с герметичной пробкой для засыпки в него колера. В качестве колера применяют сухой порошок синего, черного, красного или белого цвета, в зависимости от того на какого цвета поверхности будет производиться разметка. То есть, если разметку выполняют на белой или серой поверхности потолка или стен, то естественно, колер используют темного цвета, синий, красный или черный. На темных поверхностях используют отбойную нить с заправленным белым колером или меловым порошком.

Нанесение разметки на потолках

На потолок прямые линии можно нанести первым или третьим способом, использовать уровень на потолке не имеет смысла. Особенность разметки на потолках заключается в определении центральной точки на прямоугольной поверхности помещения. Для этого проводят две прямые линии между углами по диагонали, точка их пересечения является центром, местом для установки осветительного прибора.

Нанесение разметки на потолках для штробления

Если в качестве потолка положены полые плиты, необходимость штробления отпадает. Провода протягиваются до нужной точки, где просверлено отверстие, через продольные полости внутри плиты.

Последовательность выполнения разметочных работ для кабельных магистралей

Эту операцию желательно начинать после того, как закончена разметка всех остальных элементов электропроводки поскольку кабели должны соединить их по оптимальному пути.

Места расположения кабелей в будущих штробах сразу прочерчивают так, чтобы была четко определена необходимая ширина. По таким линиям проще вести штроборез или вырезать канавки другими доступными способами.

Разметку кабельных каналов начинают от этажного, квартирного или вводного щита в дом. В первую очередь всегда необходимо определиться с методом подвода напряжения к распределительному щиту, от которого будут тянуться все магистрали. Это облегчит остальной монтаж и выбор оптимальных путей.

После того как трасса ввода питания к распределительному щиту обозначена, последовательно вычерчивают магистрали силовых цепей, расходящиеся по всем комнатам. При этом могут возникнуть вопросы, связанные с неувязками проекта. Их необходимо своевременно выяснять и разрешать.

Когда расположение кабельных трасс во все помещения прочерчены, можно поэтапно начинать разметку электропроводки внутри каждой комнаты. Она выполняется по вышеперечисленным правилам и заканчивается тогда, когда прочерчены все магистрали для подключения розеток, выключателей и всех оконечных устройств.

В отдельных случаях для прокладки электрических цепей используется пространство под напольным покрытием. При таком проекте выполняется скрытая разводка кабельных трасс и вполне возможны места их пересечения между собой, которые будут в дальнейшем защищены от повреждений.

Под напольным покрытием кабели должны проходить целиком без создания мест коммутаций и соединений.

В заключение статьи еще раз следует подчеркнуть, что полностью выполненная разметка электропроводки служит основой для создания исполнительной схемы электроснабжения квартиры и дома, которая при эксплуатации здания значительно облегчает планирование и выполнение любых последующих работ.

Очень правильно поступают владельцы квартир, которые фотографируют завершающий этап разметки и хранят сделанные фотографии на нескольких носителях информации, используя дисковое пространство интернет-сервисов и облачные хранилища. Этот способ позволяет через несколько лет уточнить подробное месторасположение всех элементов электропроводки даже в том случае, если с компьютера и фотоаппарата будет удалена вся информация.

Как выполнять разметку маркерным шнуром

Чтобы был понятен принцип работы инструмента, рассмотрим два наиболее часто встречаемых случая разметки.

Разметка при монтаже подвесного потолка из гипсокартона

При монтаже потолка из гипсокартона изначально находят самую низкую точку в межэтажном перекрытии. Определяют самую нижнюю точку перекрытия, либо использую установленный в центре помещения оптический нивелир, либо по старинке, используя водный уровень – длинный прозрачный шланг наполненный водой. Найдя нижнюю точку перекрытия, на поверхности прилегающей стены производят отметку. Далее использую либо оптический нивелир, либо длинное правило с установленным на его ребре ватерпасом, выполняют такие же отметки на всей протяженности стен в помещении.

После этого разматывают отбойную нить и натягивают горизонтально от одного угла к другому углу стены строго по выполненным отметкам. Маркерный шнур должен располагаться практически вплотную к поверхности размечаемой стены. Когда нитка будет достаточно натянута, примерно на середине ее слегка оттягивают от плоскости и стены и резко отпускают. То есть, производят «отбив», отсюда и само название инструмента. После сматывания шнура в катушку на плоскости стены остается идеально ровная линия, которая будет служить ориентиром для монтажа к стене направляющего металлического профиля.

На следующем видео показан процесс отбивки молярным шнуром:

Разметка стяжки при облицовке керамической плиткой или керамогранитом

Отбивка прямой линии малярной ниткой Достаточно часто укладку плитки на пол производят по диагонали. Главным образом, такой способ облицовки, выбирают, чтобы визуально скрыть неправильную геометрию помещения. То есть, если рулеткой точно измерить расстояние по диагонали между внутренними углами комнаты, то можно обнаружить расхождение. Если расхождение более 3 см – это и есть неправильная геометрия помещения, и ровными рядами плитку на пол уложить не получится. Слишком будет бросаться в глаза клин у одной из стен помещения.

Разметка по диагонали намного проще, чем разметка под ровные ряды плитки. Для ее выполнения, колерную нить необходимо натянуть на высоте 5-10 мм от стяжки, по диагонали, между внутренними углами в помещении и выполнить отбив. Далее аналогичным образом производят вторую маркерную линия между двумя оставшимися внутренними углами так, чтобы на всей поверхности стяжки получился своеобразный крест. Саму же плитку укладывать на пол начинают от самого центра креста, ориентируясь по одной из его пар лучей. подробнее о том как клеить плитку Вы можете прочитать в статье: Технология укладки кафельной плитки.

Алгоритм работы с разметочным шнуром

Конструкция устройства достаточно проста, пользоваться разметочным шнуром также несложно.

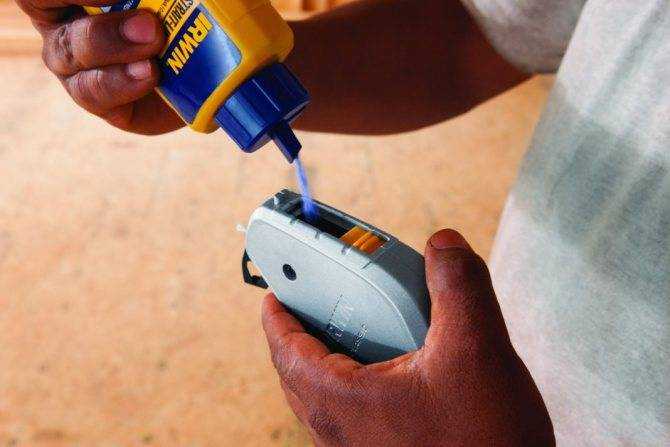

Как заправить

Для того, чтобы шнур оставлял четкий и контрастный след на размечаемой поверхности, корпус необходимо заправить качественным красящим порошком. В процессе разматывания нить покрывается порошком и становится готовым к разметке.

Для того, чтобы заправить корпус красителем, нужно отвинтить колпачок, прикрывающий загрузочное отверстие. В него и засыпают порошок.

Его запас внутри корпуса придется восполнять всякий раз, когда линия разметки, отбитая шнуром, начинает тускнеть.

При первом использовании после покупки необходимо полностью размотать нить и засыпать пигмент на три четверти объема корпуса. Далее нить сматывают и сильно встряхивают устройство. Не следует экономить на покупке красящего состава. В Москве порошок приемлемого качества не должен стоить меньше 80-100 рублей

Как заправляется разметочный шнур

Выполнение разметки

Сначала с помощью гидравлического или лазерного уровня ставятся опорные точки в начале и в конце размечаемой линии. В них вворачиваются саморезы или вбиваются небольшие гвоздики. Между ними и натягивается разметочная нить. теперь шнур надо взять за средину двумя пальцами, немного оттянуть в направлении, перпендикулярном поверхности и размечаемой линии и отпустить. На поверхности должна появиться четкая прямая линия. Теперь шнур можно снимать с маркеров и переходить к разметке следующей линии.

Если есть возможность привлечь помощника, работа существенно ускоряется. Не потребуется крепить маркеры. Один прижимает начало нити, другой – конец. Кто-либо из работников оттягивает и отпускает нить.

Разметка маркерным шнуром

Как правильно пользоваться разметочным шнуром в конкретных ситуациях?

Чтобы разметить гипрочные подвесные потолки, необходимо следовать следующим рекомендациям:

1. Найти наиболее низкую точку на черновом потолке, который будет зашит гипроком. Для этого используют гидравлический уровень или нивелир. Намного удобнее и быстрее будет использовать лазерный уровень. Его высокая цена многократно окупится за счет сэкономленного времени.
2. На найденном уровне на ближайшей стене делают отметку. Используя нивелир, ватерпас или лазерный уровень, отметку повторяю по два раза на каждой стене.
3. По выставленным отметкам фиксируют начало и конец разметочного шнура, он должен плотно прилегать к поверхности.
4. Нить берут за середину двумя пальцами, немного оттягивают и резко отпускают. После удара красящий порошок оставляет на стене ровный след.
5. Операцию повторяют на остальных стенах.

Отбитый контур будет ориентиром для монтажа стартового направляющего профиля, к которому и будет крепиться подвесной потолок.

Если комната имеет несовершенную форму, отклоняющуюся от правильного прямоугольника, то при укладке на пол керамической плитки ровные ряды подчеркнут это. В одном углов будет отчетливо просматриваться клин. Чтобы замаскировать такой недостаток, плитку укладывают по диагонали.

Разметка маркерным шнуром

Чтобы нанести диагональную разметку стяжки под пол из керамической плитки, действовать следует так:

1. Разметочный шнур натягивают между углами помещения на высоте 5-10 мм от поверхности чернового пола и отбивают главную диагональ.
2. Шнур растягивают между двумя другими углами и отбивают вторую диагональ.
3. Точка пересечения двух линий отметит геометрический центр комнаты;
4. От него по обе стороны вдоль главной диагонали и следует выложить первые два ряда плитки, пользуясь центровочными крестиками для соблюдения равной дистанции и интервала.

Далее ряды плитки кладутся от центра к вспомогательным углам, используя первые два ряда в качестве опорных.

Организация квартирной электролинии

Выполняется проводка в квартире своими руками от щитка при помощи трехжильного кабеля. Он прокладывается к соответствующей автоматике в штробе и заводится в помещение через отверстия с гильзой. Затем проводник протягивается к месту, где будут находиться распределительные узлы.

Отверстия в стене нужно заполнить негорючими составами. В  квартирном щитке на вводный дифавтомат заводятся серая и синяя жилы. Желто-зеленая подключается к шине заземления.

Если вы делаете электролинию в квартире своими руками, пошаговая инструкция поможет правильно произвести монтажные работы:

• Заранее проделываются штробы для кабеля и отверстия под распределительную и монтажную коробки. Трасса должна идти параллельно или перпендикулярно напольной либо потолочной поверхности.
• Устанавливаются распределительные или монтажные короба.
• В штробу укладывается плоский трехжильный кабель ВВГ сечением 1,5 мм2 до распределительного короба.
• В самом щитке жилы требуется зачистить и подсоединить. Серая выводится на клемму автомата, синяя – на ноль, желто-зеленая – на заземление.

• В распредкоробе жилы зачищаются и маркируются. Для фазы используется маркер Л1, для нуля – Н, для заземления – ПЕ.
• Выключатель с двумя клавишами крепится на 0,9 – 1,5 м от двери.
• Выполняется монтаж электрической проводки к выключателям. Понадобится провод на 3 жилы с сечением 1,5 мм2. Его опускают вниз к коробу, зачищают и обозначают цифрами (например, 1 – санузел, 2 – кухня). Жилы присоединяются к клеммам на выключателе.
• Для освещения санузла и кухни понадобится проводник с 3-мя жилами. Сначала его выводят в штробу, потом тросом вытягивают через трубки перекрытия к точкам расположения освещения.
• Жилы с одинаковыми маркерами соединяются.

• Для розеток в штробе понадобится уложить провод 2,5 мм2 на три жилы, вывести его к коробу кухни.
• Подключаются жилы в щите. Серую заводят на 2-ю клемму автомата, синюю – на клемму внизу, желто-зеленую – на клемму ПЕ.
• Остальные розетки ставят на расстоянии 0,9 м от первой.
• В каждую распредкоробку опускается кабель, а зачищенные жилы заводятся в клеммы. Серую присоединяют к Л или Н, желто-зеленую – к заземлению.
• От распределительной коробки производится ответвление на другие розетки.

При использовании правильного алгоритма и соблюдении правил, выполнение электропроводки в квартире своими руками или работы в коттедже не будут для вас сложными. Учитывайте, что перед вводом системы в эксплуатацию делается проверка. По этой причине старайтесь придерживаться инструкции и составлять подробные схемы.

Разметка электропроводки при монтаже потолочного светильника

В том случае, если в комнате предусматривается установка потолочного светильника, его монтируют в центре потолка, который можно определить, проведя две диагонали из противоположных углов помещения. В точке их пересечения и будет находиться центр комнаты. С помощью крученого шпагата или шнура отбивают прямые линии для последующей прокладки проводов. Для этого шпагат натягивают между двумя точками, расположенными на прямом участке линии в том месте, где будет проходить проводка, предварительно натертыми мелом или углем шпагат или шнур. Выполнять такую работу удобнее вдвоем.

Шнур захватывают двумя пальцами в месте, расположенном на расстоянии 1 м от любой концевой точки, после чего оттягивают от стены на 30—40 см и резко отпускают. Он ударяется о стену и оставляет на ней угольную или меловую ровную линию.

Можно выполнять разметку и с использованием специальной розеточной рулетки. Она изготавливается из капронового шнура длиной 5—10 м и диаметром 2—3 мм. Рулетка уже имеет запас красителя, помещенного в марлевый мешочек, который находится в месте выхода шнура из рулетки.

Линии, проложенные под одиночные изделия крепежа, размечаются по центрам, где устанавливают винты и шурупы. Под скобы они размечаются в две линии в тех местах, где будут вмазываться элементы. Для разметки мест для установки токоприемников, а также отдельных элементов электропроводки, используют деревянные или стальные метры, рулетки из стали, масштабные линейки и иные приспособления подобного рода.

Как правило, работы по разметке проводят вдвоем. В противоположных концах помещения устанавливают стремянки, на которые поднимаются рабочие. Что касается разметки линий для скрытой проводки, то сделать ее проще, поскольку она не требует исключительной точности при нанесении вертикальных и горизонтальных линий.

По окончании разметки производят комплектацию крепежных изделий. Она зависит от вида и способа обустройства электропроводки. Стоит заметить, что точность выбора мест для установки коммутационной аппаратуры и токоприемников сохраняется при любом виде электропроводки.

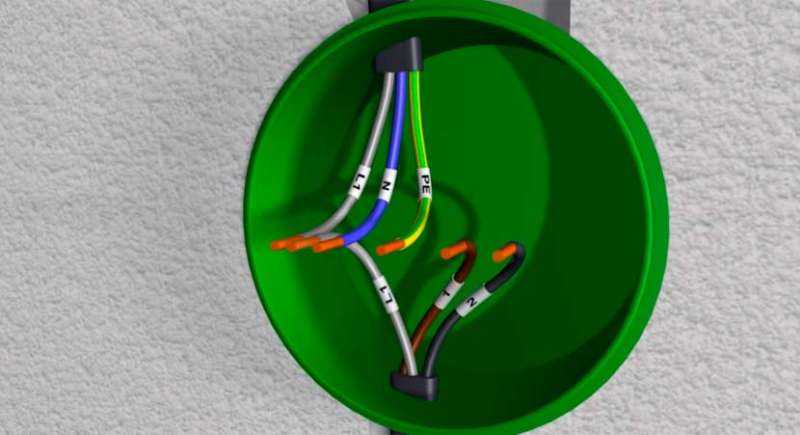

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Шнур разметочный, правила использования

Рассмотрим более внимательно данный инструмент на примере наиболее качественного продукта от фирмы Stanley, а именно Fatmax Extrem . Каковы его особенности и положительные стороны.

Достоинства

Гарантия того, что он не развалится при падении с высоты.

Крючок не будет самостоятельно вываливаться и цепляться за выступы.

Шнур можно смотать буквально за 1-2 секунды.

Позволяет обходится без напарника и сделать всю разметку самостоятельно.

На других шнуровках это тонкое кольцо разрушается и нить постепенно протирает пластик. Порошок при выходе начинает буквально сыпаться наружу.

Усилие на разрыв — 22,5кг, длина 30м.

• тугой зажим на корпусе для крепления к поясу
• закрывающееся окошко для пополнения запаса меловым порошком
• на одной размотке нити можно сделать до 15 отбивок трасс
• прозрачное окошко для контроля расхода мела

Недостатки

Но у всех разметочных шнуров и данного типа в частности есть и недостатки:

• • оригинальный черный меловой порошок плохо смывается с поверхности стен
  • дефицит оригинального порошка

Если вы проживаете не в крупном мегаполисе придется покупать под заказ. Проблема решается простой заменой порошка на краситель для бетона. Разницы практически не заметите.

Становится практически не прозрачным.

• • если стена имеет бугорки и впадины, при отбивке линия может отпечататься не везде
  • шнур разметочный для точности требует еще и наличие пузырькового уровня, кроме того не дает 100% точность трассы

Когда вы уровнем разметите несколько точек для отбивки на протяженном расстоянии, то при дальнейшей отбивке шнурком, не все точки у вас совпадут. Могут быть расхождения в 1-2мм.

Работа с разметочным шнуром

Несколько полезных советов как правильно пользоваться разметочным шнуром:

1) на дальнем конце стены высверливаете отверстие и забиваете в него дюбель. Крюк шнуровки цепляете за дюбель и разматываете нить для отбивки.

Метод несовершенен и требует наличия перфоратора, дюбелей, плюс портится стенка.

2) вместо дюбеля используете обыкновенную самоклеящуюся площадку под крепление кабеля. Приклеиваете площадку в нужном месте, разматываете и отбиваете трассу. После чего площадка легко удаляется.

при первом заполнении корпуса порошком, нить размотайте наполовину или полностью. Засыпьте порошок на 1/2 и начните сматывать. И уже в конце смотки заполните еще на три четверти объема.

Для хорошей окраски, нить нужно несколько раз смотать-размотать и только после этого можно полноценно пользоваться инструментом.

Самое главное преимущество шнура разметочного по сравнению с другими подобными приспособлениями — его простота, надежность и стоимость. Именно поэтому его выбирают электрики и строители.
