Начал врать строительный уровень? не выбрасывайте: рассказываю, как настроить его в ноль и дальше работать

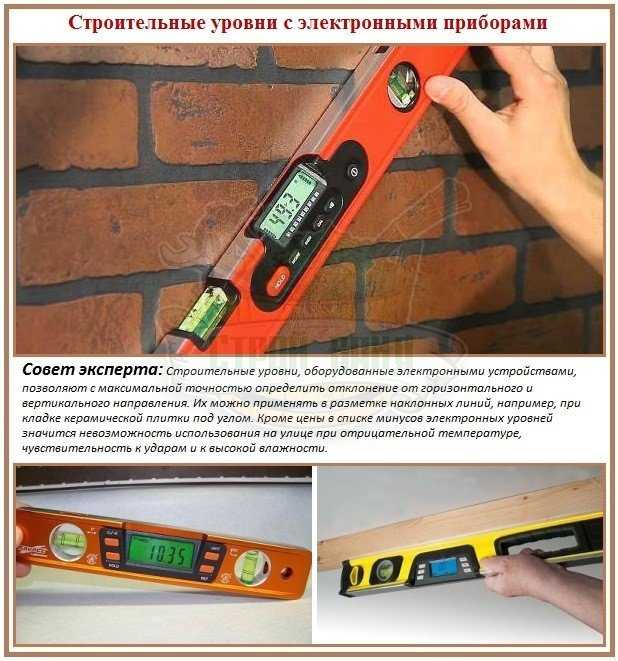

Электронный уровень

Электронный уровень является усовершенствованной версией пузырькового. У него есть три привычные колбы для проверки горизонта по вертикали, горизонтали, под углом 45 градусов. В дополнение, у приспособления есть цифровой дисплей, на котором согласно показаниям датчиков положения отображаются значения угла поворота.

Черновую проверку при покупке в магазине делают так же, как в случае с пузырьковым уровнем. То есть ставят приспособление на ровную поверхность и поворачивают на 180 градусов. Если показания на дисплее не меняются, значит, все в порядке. Но так бывает редко.

Калибровка электронного уровня предусматривается производителем в обязательном порядке. Согласно рекомендациям, она делается:

перед началом ответственных измерений;
перед первым использованием;
после падения приспособления на твердую поверхность;
после действия ударов или вибраций при транспортировке;
после перепада температуры, перехода из холодной зоны в теплую.

Процедура калибровки подробно описывается в инструкции по эксплуатации инструмента. В общем случае, одна из кнопок дисплея называется CAL. Чтобы откалибровать уровень, нужно:

установить его на ровную поверхность;
выжать 10 секунд;
нажать кнопку калибровки, на дисплее при этом отображается 0;
выждать еще 10 секунд и снова нажать кнопку;
после появления на дисплее единицы, повернуть уровень на 180 градусов;
подождать 10 секунд;
нажать кнопку калибровки и убрать прибор с поверхности.

Как пользоваться пузырьковым уровнем с тремя пузырьками

Работать с пузырьковым уровнем легко, и горизонтальная и вертикальная капсулы редко вызывают вопросы. Замеры проводят, прикладывая приспособление к плоскостям, как при проверке и настройке. Точно так же наблюдают за положением пузырька, он должен находиться по центру, если поверхности ровные.

Но правила использования наклонной ампулы не так очевидны. Предназначен этот глазок для проверки угла плоскости. Рядом с ним обычно есть поворотный механизм, позволяющий настроить ампулу для произвольного определения наклона.

В бюджетных устройствах третья капсула не регулируется и позволяет измерить только угол в 45°

Использование третьего пузырька происходит по такому алгоритму:

наклонную колбу при помощи винтов устанавливают в нужное положение, ориентируясь на специальную градуированную шкалу;
прибор прикладывают к измеряемой поверхности;
проводят проверку воздушного пузырька в глазке.

Если он занял центральное положение, то наклон соответствует нужному углу, установленному при настройке колбы. Если пузырек отклоняется, то поверхность требует выравнивания.

Как простым методом проверить строительный уровень на точность

В процессе строительства часто используется строительный уровень и крайне важно, чтобы он показывал точные результаты. В противном случае затруднительно выполнить ряд необходимых работ, а что уже говорить о профессиональных мастерах, которые каждый день сталкиваются с необходимостью использования

На чем стоит акцентировать внимание?

В процессе выбора важно изучить корпус изделия, лучше всего, чтобы стенки были толстыми минимум 2 миллиметра, а лучше и вовсе, чтобы он был литым. Если торцы имеют дополнительные вставки, то затруднительно определить толщину стенки

Также крайне важно при выборе обращать внимание на продукцию проверенного производителя, в таком случае риск приобрести некачественный товар минимальный

Колба – это также важный элемент, лучше всего чтобы пузырек внутри был большим, а между рисками расстояние должно быть в 1 миллиметр. В таком случае можно выполнять замеры с большой точностью. Дешевые модели не имеют такого. Также стоит знать, что в большинстве случаев производитель использует как заполнитель – этанол, все дело в том, что при минусовых температурах он не замерзает, так что использовать уровень можно в любое время года.

Также лучше всего чтобы было как минимум две колбы на уровне, горизонтальная и вертикальная, угол в 45 градусов даже профессиональным строителям не требуется.

Как проверить точность?

Разумеется, если инструмент требуется для редкой эксплуатации, то не нужно приобретать дорогостоящий уровень, стоит обращать внимание на более доступные модели. Но при покупке нужно знать, как быстро и легко проверить точность

Горизонталь

Важно запомнить два основных правила:

Даже новый уровень может быть неточным.
Даже дорогостоящий и качественный инструмент может врать.

Для того чтобы выполнить проверку, нужно найти относительно ровную поверхность, к которой инструмент будет плотно прилегать

Важно чтобы плоскость не была деформированной. Приложив уровень нужно по обоим краям сделать метки, затем убрать девайс, перевернуть его и снова приложить к тому же месту

Если показания те же, то стоит смело приобретать инструмент

Если показания те же, то стоит смело приобретать инструмент.

Если нет ровной плоскости, то можно использовать спичку, для этого требуется положить строительный уровень на любую плоскость, не обязательно ровную и под одну сторону уровня подложить спичку. После этого нужно двигать уровень до того момента, пока пузырек не подойдет вплотную к риске. Сделав отметку карандашом нужно перевернуть уровень и приложить его снова. Аналогичный результат говорит о том, что инструмент точный.

Калибровка лазерного уровня

Чтобы настроить лазерный уровень, придется вскрыть его корпус. В зависимости от модели, это делается разными способами. Перед началом работы рекомендуется поискать наглядные материалы от людей, которые уже делали демонтаж того или иного изделия. Есть несколько полезных советов.

Шурупы корпуса нужно выкручивать осторожно, плавным усилием.
Для снятия уплотнительных колец не стоит применять клещи. Элементы можно разблокировать, наматывая капроновую нить в щель на стыке деталей.

Корпус на защелках не стоит разбирать отверткой или приложением усилий

Фиксирующие элементы стоит найти тонким ножом, проводя им по щели между частями конструкции. Защелки последовательно отжимаются без излишних усилий.

После разборки корпуса взгляду открывается основная силовая конструкция лазерного прибора. Это металлическая деталь, внутри которой закреплены горизонтальный и вертикальный излучатели. На ней есть фиксирующие винты для каждого из лазеров, а также регулировки светового фронта. Более мелкий винт сбоку меняет наклон в вертикальной плоскости, передний крупный — угол атаки относительно горизонтали.

Регулировка лазерного уровня по углу атаки производится по уже описанному выше методу.

Прибор устанавливается на 1 м от стены, делается отметка на ней и противоположной.
Прибор устанавливается к противоположной, регулируется штатив до попадания луча в метку.
Луч направляется на противоположную.
Поворачивается винт регулировки для понимания, в какую сторону смещается луч.

Проверка делается многократно. Метки наносятся при каждом новом тестировании.

Совет! Желательно для такой юстировки выбрать комнату, в которой залиты ровные полы. Если этого сделать не получается, для прибора стоит соорудить установочные площадки, поверхность которых подстраивается на выверенный при помощи водяного уровня горизонт.

Аналогично выше описанному методу регулируются наклон лазерной плоскости или линии. Делается отметка на стене, прибор вращается, с одновременной подстройкой соответствующим винтом. Сложнее всего калибровать лазерный уровень по вертикали. Для этого понадобится отвес. Линию лазера направляют четко вдоль нити. Если она освещается не по всей длине, нужно сделать следующее:

ослабить винты, фиксирующие вертикальный излучатель;
прилагая некоторые усилия, повернуть блок лазера в клеевом слое гнезда;
зажать винты;
повторить проверку.

Большой точности достичь таким методом не получится. Однако при некотором терпении, вертикаль луча будет практически идеальной. По завершении юстировки, нужно аккуратно залить клеем области в гнезде, которые были деформированы при повороте блока излучателя вручную.

Проверка точности

Многие думают, что строительные уровни, находящиеся в магазине, автоматически точны. Но это не так. Даже новые инструменты могут неточно показывать горизонтальность и вертикальность. Поэтому при покупке необходимо обязательно осуществить проверку на точность. Сделать это можно несколькими способами, но большинство из них сложны и не совсем понятны. Самый популярный способ является наиболее простым и правильным.

Возьмите инструмент и приложите его к наиболее ровной (на ваш взгляд) горизонтальной поверхности. Посмотрите на показания пузырька в колбе и запомните его расположение.
Необходимо развернуть прибор на 180 градусов и приложить его к тому же месту (той же плоскостью), но уже другой стороной. Показания можно назвать точными в том случае, если положение пузырька идентично предыдущим показателям. Если что-то изменилось, показания можно определенно считать неточными.

Проверить вертикаль можно в точности таким же способом, но в данном случае уровень должен касаться поверхности сначала одной своей плоскостью, а затем другой. Еще один способ, который может помочь выявить некачественный товар — приложите два уровня друг к другу и посмотрите на показания пузырьков. Если они разнятся, то один из предметов точно обманывает.

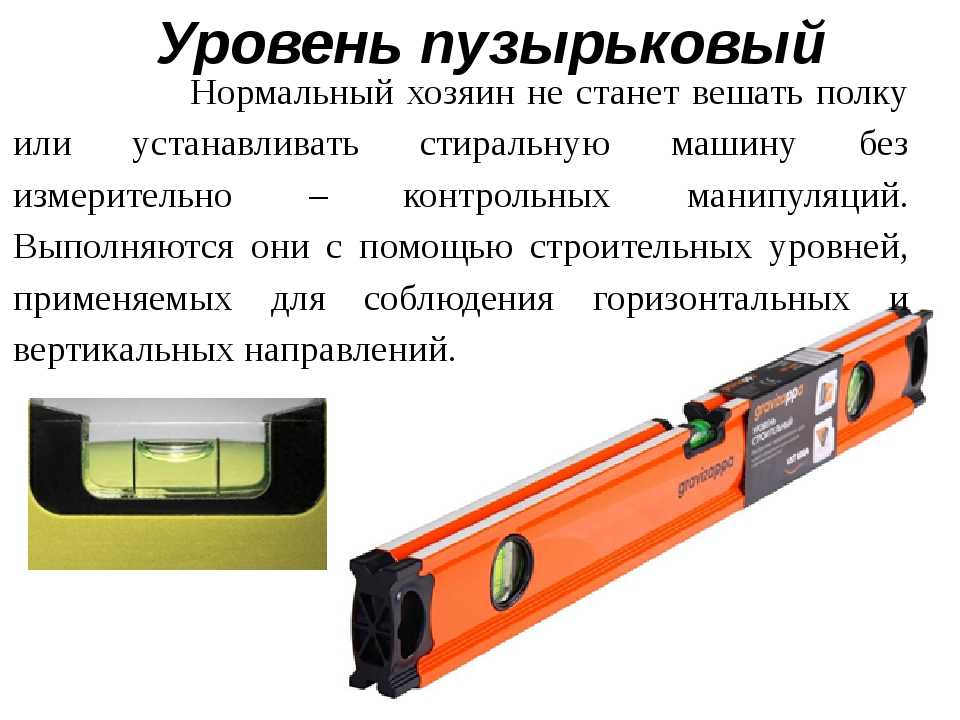

Пузырьковый уровень

Наиболее популярным, как уже сказано выше, является пузырьковый уровень. Настало время узнать о преимуществах и недостатках данного инструмента, а также о способах его проверки на точность.

Такой прибор используют как для измерения горизонтали, вертикали, так и для черчения ровных линий на поверхностях. Ведь он может служить и в качестве крупной линейки. Пузырьковый уровень действительно является универсальным прибором, имеющим множество преимуществ. Это:

низкая стоимость — приспособление пользуется большой популярностью и продается в строительных магазинах по демократичным ценам. Это обусловлено тем, что для производства применяются недорогие материалы,
простота — в эксплуатации прибор очень прост, воспользоваться им не составит труда даже человеку, никогда не занимавшемуся строительством. В большинстве моделей имеется магнит, благодаря которому применение упрощается еще больше,
многофункциональность — как сказано выше, инструмент можно применять в качестве линейки, а также других приборов, схожих по своему строению с уровнем,
устойчивость к повреждениям — несмотря на низкую цену, приспособление очень прочное, поэтому не стоит переживать, что с ним что-то произойдет после падения,
возможность регулировать капсулы — в пузырьковом уровне можно спокойно отрегулировать колбы с жидкостью, а также выяснить точность их показаний.

Но у данного инструмента есть один недостаток — большой размер. Прибор очень неудобен для работы в небольших помещениях, так как длина его довольно велика.

Необычные уровни – круглый и самодельный

Уровень пузырьковый, круглый по форме, конечно, отличается от своих собратьев, но только формой и сферой применения, а принцип действия всё тот же. Запаянная капсула с пузырьком воздуха, указывающая на отклонения, помещена в круглый небольшой корпус, оснащенный с нижней стороны клейкой основой. Например, при помощи таких уровней, установленных на штативах для фото- и видеоаппаратуры, операторы выставляют «горизонт» кадра.

Однако, чаще всего, такие устройства все же используют на промышленных предприятиях, где важна строгая горизонтальность станков или иного оборудования. Со временем любое здание может дать усадку, резонанс может внести свою лепту в устойчивость оснастки, а этот уровень позволит вовремя заметить изменения и не допустить нарушения технологических условий производства продукции.

Нужно отметить, что наши отечественные «кулибины» не были бы самими собой, если бы не справились с задачей создания самодельного уровня, правда, уже не пузырькового, но, тем не менее, достаточно точного устройства. К вершине школьного равнобедренного угольника нужно привязать крепкую нить, затем к ней прикрепить остроконечный грузик (дедушкино рыбацкое грузило вполне подойдет), а на длинной стороне основания посередине сделать отметку. Поставьте конструкцию на какую-нибудь поверхность – если грузик показывает на отметку, значит, подтверждена горизонтальность.

Виды строительных уровней

Строительные уровни делятся на несколько разновидностей. Сейчас подробно расскажем о каждом виде и поясним особенности применения:

пузырьковый — самый популярный вид, получивший свое распространение благодаря низкой цене, простоте в использовании и большому ассортименту. Название идет от пузырька, который находится в капсуле. Благодаря этому и осуществляется вся работа. Такой инструмент состоит из полой конструкции, изготовленной из легкого металла, часто из алюминия. Длина корпуса — от тридцати сантиметров. Маленький вес делает работу с инструментом очень простой, а капсула с пузырьком скрывается стеклом, чтобы ничего не повредилось в случае падения,
пузырьковый магнитный — отличием такого уровня от первого является наличие магнита на корпусе. С помощью него можно легко осуществлять работу с металлическими поверхностями, так как прибор будет крепко держаться магнитом,
электронный — имеет угломер. Он относится к более профессиональным инструментам, в отличие от двух первых вариантов. В данном уровне так же присутствуют капсулы с пузырьками, но у инструмента есть одно большое отличие от предыдущих — цифровой дисплей, показывающий отклонения в градусах. Помимо этого, он может воспроизводитьзвуковые сигналы в определенные моменты работы,

трубный — предназначен для измерения горизонтальности и вертикальности на разнообразных трубах, используемых в строительной сфере. Имеет форму буквы «V». Прикрепляется к металлическим поверхностям с помощью встроенного магнита. Работает посредством стеклянных колб с пузырьками,
гидроуровень — используется для того, чтобы нанести точную горизонтальную разметку между предметами, расположенными друг от друга на некотором расстоянии. Две колбы среднего размера соединены между собой прозрачной длинной трубкой. В емкости наливают воду, которая не должна содержать в себе пузырьки — это повлечет неточность показаний,
лазерный — самый дорогой и усовершенствованный, можно использовать в помещениях любых размеров. Показывает точность горизонтальности и вертикальности с наименьшими отклонениями.

Как пользоваться уровнем

Чтобы получить точные данные измерений при использовании инструмента важно знать, как правильно пользоваться уровнем при работе с горизонтальными, вертикальными и наклонными поверхностями

Контроль горизонтали

Если необходимо проверить расположение горизонтальной поверхности, например, подоконника, необходимо приложить рабочую поверхность уровня к ней. При этом пузырек внутри прозрачной колбы должен быть расположен строго в его центре. Приблизительное определение расположения может привести к отклонению уровня изделия в одну либо другую сторону.

При отклонении пузырька влево, ее нужно опустить до необходимого положения пузырька или поднять правую сторону.

В основном контроль горизонтали осуществляется при монтаже подоконника или необходимости ровно прибить полку. Для этого подойдет уровень с одной прозрачной колбой.

Контроль вертикали

Во время проверки расположения вертикальной поверхности, например, стены, рабочая поверхность инструмента прикладывается к ней. При этом визир уровня должен быть расположен в верхней части.

Если воздушный пузырек отклоняется, это означает, что в верхней части стены есть неровность. При отклонении пузырька вверх, нужно добавить немного штукатурки на нижнюю часть стены.

Для контроля вертикали рекомендуют отдавать предпочтение уровню с двумя колбами

При работе важно помнить, что пузырек должен быть расположен строго по центру в обеих колбах

Контроль наклона

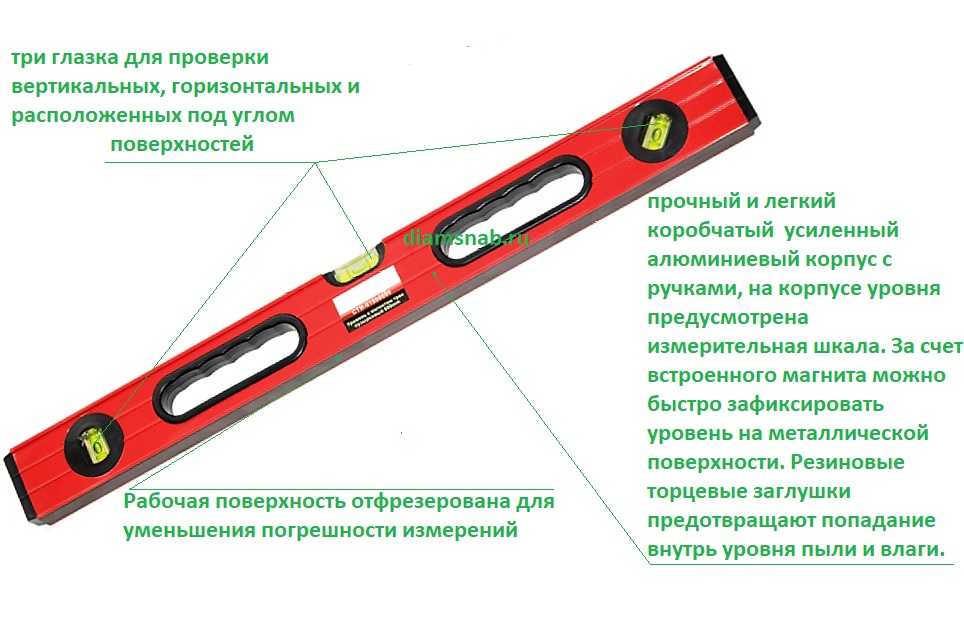

Известны модели пузырьковых уровней, конструкция которых имеет 2 прозрачные колбы. Такой инструмент нужен для проверки угла наклона поверхности, а также определения расположения линии под определенным углом по отношению к горизонтальной либо вертикальной поверхности. Такой инструмент выполняет функцию угломера.

Разные модели могут использоваться для определения разной величины угла: недорогие модели применяются для определения угла в 45 градусов. Более дорогие модели уровней можно применять для определения других показателей величины угла. Такие модели оснащены третьей колбой поворотного типа. В результате поворота колбы можно выбрать необходимую величину угла.

При работе с уровнями с 3 колбами рекомендуется придерживаться такой последовательности действий:

Установить поворотную колбу в необходимом для работы положении. Для этого следует ослабить винты, ориентируясь на градуированную шкалу и защелки. После того, как угол выставлен, закрутить их до упора.
Приложить инструмент рабочей поверхностью к стене.
Расположение пузырька третьей колбы в ее центральной части свидетельствует о том, что поверхность расположена под требуемым углом наклона.

Рекомендуют пользоваться пузырьковым уровнем с тремя пузырьками, если нужно контролировать угол наклона поверхности. Использование с этой целью строительного уровня с 1 либо 2 прозрачными колбами не даст результата.

Точность нивелирования

Точность нивелирования всегда указана в документации прибора, да и в описании она, как правило присутствует. Сегодня на рынке представлены уровни с погрешностью от 0,2 мм./1 м. (2 мм./ 10 м.) до 0,5 мм./1 м. (5 мм./10 м.). Казалось бы, все тут понятно и следует выбирать более высокую точность, сравнивая цену.

Однако не все так просто: заявленная производителем погрешность отклонения лазерной линии зачастую не соответствует действительности! Поэтому здесь можно только посоветовать проверять точность прямо в магазине. Обычно делать это как-то неловко, ну тут уж следует выбирать — или показаться дотошным в глазах продавца, или в последствии заморачиваться обменом инструмента.

Именно поэтому, лично мне кажется, что покупать подобное устройство в интернете — не самая лучшая идея. Хотя тут влияет срочность и готовность “надувать голову” обменами и возвратами.

О том, как проверить точность лазерного уровня описано ниже.

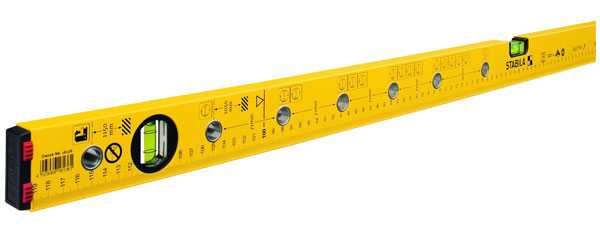

Реечный уровень

Принцип работы этого контрольно-измерительного инструмента основан на пузырьке воздуха, помещенного в подкрашенную жидкость. На колбочке имеются специальные отметки, которые указывают на положение пузырька относительно уровня горизонта – именно по этим отметкам производятся необходимые измерения.

Как правило, современный реечный уровень оснащается тремя такими пузырьками – один из них, расположенный посередине, предназначен для контроля горизонтальных линий, другой, размещенный на одном из концов рейки, контролирует вертикаль, а третий, установленный под наклоном, служит для проверки плоскостей и линий, располагающихся под углом. Этот пузырьковый индикатор, которым оснащаются профессиональные строительные уровни, имеет возможность регулировки, что позволяет производить измерения и контроль любых наклонных плоскостей.

Реечный уровень

Кроме формы сечения рейки этот тип уровней может иметь разную длину. Для контрольно-измерительных работ, которые преследуют разные цели и проводятся в различных условиях, диапазон размеров реечного уровня может варьироваться от 200мм до 2500мм.

Как проверить строительный уровень и убедиться в правильности его показаний? Нет ничего проще. Устанавливаете сначала одной стороной, а потом другой – если эти показания совпадают, значит уровень качественный и его смело можно приобретать. Таким способом необходимо проверить каждый пузырек этого инструмента в отдельности.

Электронный уровень

перед началом ответственных измерений;
перед первым использованием;
после падения приспособления на твердую поверхность;
после действия ударов или вибраций при транспортировке;
после перепада температуры, перехода из холодной зоны в теплую.

установить его на ровную поверхность;
выжать 10 секунд;
нажать кнопку калибровки, на дисплее при этом отображается 0;
выждать еще 10 секунд и снова нажать кнопку;
после появления на дисплее единицы, повернуть уровень на 180 градусов;
подождать 10 секунд;
нажать кнопку калибровки и убрать прибор с поверхности.

Почему нужно проверять строительный уровень

Некоторые люди уверены в том, что строительный уровень проверять не нужно, например, можно услышать такие аргументы:

Новый уровень не может врать.
Дорогой уровень показывает всегда точно.
Уровень может врать только с одной стороны, а с другой показывает правильно.

На эти аргументы есть ответы, основанные на фактах:

в магазинах почти 50% строительных уровней, которые изначально показывают некорректные параметры;
какой бы дорогой не был инструмент, он может иметь погрешность, даже брендовый. Не стоит надеяться на известную фирму, просто проверьте свою покупку;
законы физики показывают, что если с одной стороны прибор не показывает уровень, то и с другой стороны будет тоже самое.

Не стоит надеяться на высокую цену и на бренд – это не гарантия точности, везде работают люди.

Как настроить?

Настройка инструмента возможна только регулировочными винтами, расположенными по краям колбы. Показания вклеенной колбы невозможно исправить.

Для калибровки по горизонтали понадобятся:

тонкая отвёртка;
стена или любая вертикальная поверхность;
карандаш.

Прикладывая прибор к стене, изменением положения корпуса приводят пузырёк в центральное положение. Карандашом отчерчивают линию. Затем инструмент переворачивают и повторно выставляют пузырёк по центру между рисками. Чертят вторую линию. Угол между не совпадающими метками делят пополам. Эта линия будет контрольной.

Тонкой отвёрткой регулируют положение колбы, поворачивая винты. Добиваются совпадения положения корпуса с контрольной линией, после чего проверку повторяют. На этот раз обе линии должны совпасть.

Правильное отображение вертикали проверяют по шнуровому отвесу. Пузырёк откалиброванного инструмента придёт в центральное положение при совпадении рабочей стороны с провешенным шнуром.

Что означают деления на колбах

На ампулах с жидкостью в строительном приборе есть деления, они могут быть нанесены снаружи или изнутри капсул. Такие риски на колбах бывают двух видов:

Маркировочные. По этим отметкам осуществляют проверку инструмента и его настройку, капелька должна располагаться ровно между метками, упираясь в них краями вплотную. Если присутствует отклонение, значит, приспособление требует предварительной калибровки.
Метки погрешности. Такие дополнительные риски производитель наносит ближе к краям ампулы. В инструкции к приспособлению должна быть указана цена деления для данных меток. Если знать ее, то при перемещении воздушного пузырька в процессе замеров в ту или иную сторону можно понять, насколько сильно отклоняется поверхность от плоскости.

Большинство уровней маркируются только основными метками для пузырька

Помимо делений на колбах, на корпусе некоторых приспособлений можно увидеть обычную миллиметровую линейку, которая нужна для измерения длины.

Как проверить точность нового уровня по вертикали и горизонтали

Качественные и точные показания строительного уровня никак не связаны ни с его стоимостью и тем более с брендом. И запомните! Строительный уровень не может давать правильные показания только одной из своих сторон!

Если обратится к Интернету, то можно найти массу непонятных и, откровенно говоря, абсолютно бредовых идей и способов для того, чтобы проверить строительный уровень на точность. Теперь же разберем самые простые способы проверки этого оборудования.

По горизонтальному направлению

Этот способ подойдет для проверки нового пузырькового строительного уровня. Особенно если он только что куплен в магазине.

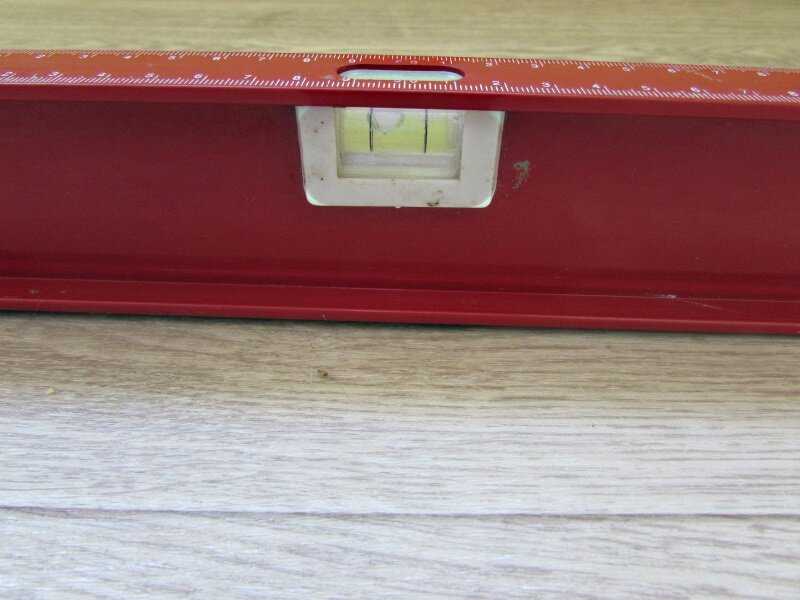

Приложите строительный уровень на ровную поверхность, которая расположена горизонтально. Запомните, где находится воздушный пузырь и его показания.
Разверните его на 180 градусов и снова приложите к этому месту.
Теперь необходимо сравнить с предыдущими показаниями.
В итоге воздушный пузырь если находится в прежнем положении, то уровень является точным.

По вертикальному направлению

По вертикальному направлению процесс проверки на точность происходит так же как и в горизонтальном направлении, но только в другом направлении.
