Плюсы и минусы
Подобные аппараты устанавливаются во многих организациях, но удобно ли это и не слишком ли много у них отрицательных сторон? Положительных качеств, без сомнения, немало:
- защита не только от дуновений ветра не той температуры, но и от пыли, грязи и насекомых;
- небольшие размеры при высокой производительности;
- широкий выбор различных приборов по мощности — от пары киловатт и более;
- возможность использования в качестве вентилятора в летний период.
Однако есть у таких приборов и минусы, о которых важно помнить. Некоторые из них, впрочем, можно устранить, если купить завесу другой конструкции или типа теплообмена:
- уровень шума — практически любая теплозавеса, кроме, пожалуй, инфракрасной, при работе производит громкие звуки;
- высокое потребление электричества;
- сжигание кислорода, из-за чего помещение нужно постоянно проветривать.
Что такое тепловая завеса и для чего она необходима
В зимний период года плотный холодный воздух, который стелится по полу, стремительно направляется в помещение через входную дверь и выдавливает теплый легкий воздух. Если к такому обычному воздухообмену добавить ветровую составляющую, то в помещении будут разгуливать сильные сквозняки. В этом случае, когда дверь часто открывается или постоянно держится распахнутой, с обогревом помещения не способен справиться ни один отопительный прибор. Здесь необходимо создать мощный поток теплого плотного воздуха, давление которого препятствовало бы напору холодных воздушных масс, что поступают с улицы.
Тепловая завеса защищает помещение от проникновения вместе с уличным воздухом пыли, дыма и неприятного запаха
С поставленной задачей идеально справляется тепловая завеса. Она является своеобразным отсекателем холодного воздуха на входных дверях. Принцип ее работы схож с работой теплового вентилятора. Она способна надежно защитить помещение от проникновения сквозняков и холода из улицы, а его обитателей – от болезней.
В случае правильного расчета всех параметров теплового потока, он не только будет препятствовать проникновению холодных масс и не позволит вырваться наружу нагретым, но и помогает системе отопления, в связи с тем, что большая его часть возвращается в помещение.
Воздушная завеса может использоваться не только в зимний период года. Ее работа также оправдана и в летний сезон. Направленная воздушная масса препятствует прохладному внутреннему воздуху выйти на улицу, а разогретому летним зноем уличному – проникнуть в помещение.

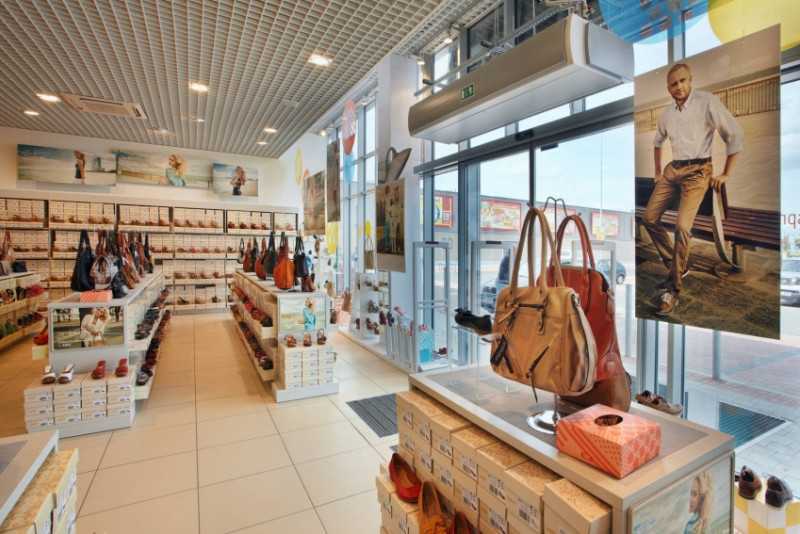

Тепловые завесы используются в помещениях с высокой проходимостью
Независимо от сезона, завеса выполняет еще одну немаловажную функцию. Она ограждает внутренний микроклимат помещения от проникновения вместе с уличным воздухом различных вредных для здоровья человека взвесей. Завеса способна удержать дождь, снег, пыль и полчище мелких насекомых.
Правильно подобранное оборудование способно сэкономить около 30 % электроэнергии, которая затрачивается на обогрев и кондиционирование помещения. К тому же сам прибор не занимает много полезного пространства и не загромождает интерьер помещения.
Принцип действия тепловой завесы над дверью
Как устроена тепловая завеса
В инженерно — конструкционном плане воздушные завесы представляют собой простейший тепловой конвертор. Главными узлами являются:
- нагревательный блок, который, в зависимости от источника получения тепла, может представлять собой как структуру электрических элементов, так и сеть трубок для циркуляции теплоносителя;
- турбина, производительная, цилиндрического типа;
- основной мотор, электрический, однофазный, монтируется в одном из краев корпуса устройства;
- направляющие лопасти, которые формируют направление воздушного потока, который выбрасывается турбиной через сопло корпуса.
Сопло представляет собой простую щель, конкретные параметры которой — ширина, глубина и угол атаки по отношению к турбине точно рассчитывается для формирования маловихревого потока. Работает завеса очень просто. При подаче электропитания происходит пуск турбины и нагревательного блока, если речь идет об устройстве с ТЭНами. Воздух, проходя через теплообменник, нагревается до высокой температуры и выбрасывается через сопла. У тепловой завесы обычно присутствуют регуляторы, которые напрямую отвечают за производительность турбины, и изменяют положения выходных лопастей, задающих направление выходному воздушному потоку.

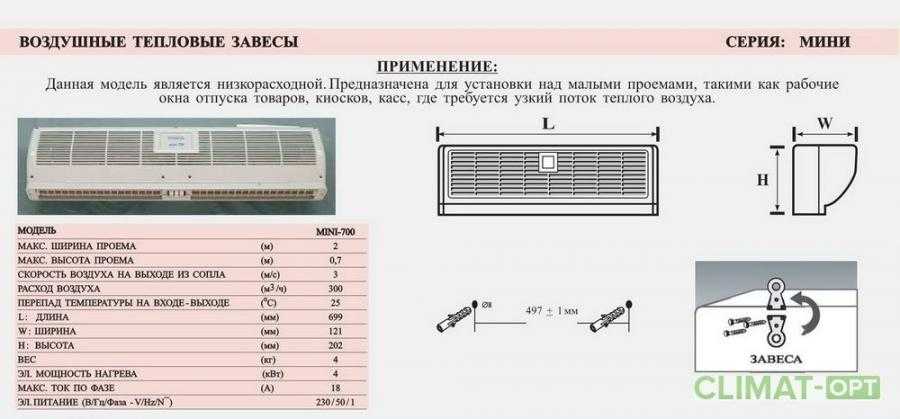

Параметры тепловых завес
В первую очередь следует рассмотреть из чего же состоит тепловая завеса. Элементами конструкции являются:
- вентилятор для подачи и циркуляции воздуха;
- нагревательный элемент;
- контролер температурного режима , который контролирует насколько прогрелось помещение, не допускает перегрева нагревательного элемента и плавления конструкции;
- фильтр, через который проходит воздух в помещение;
- жалюзи;
- пульт управления;
- металлический корпус (существует большое количество видов дизайна, благодаря чему можно выбрать самый лучший вариант, который идеально подойдет к интерьеру помещения).
Выбирать конструкцию для себя следует, опираясь на следующие параметры:
- Размеры, которые должны совпадать с проемами;
- Количество пропускаемого воздуха через устройство;
- Какую температуру может нагнетать устройство;
- Шум, который создается во время работы конструкции;
- Способ управления.
Размер
Размеры тепловой завесы определяются исходя из ширины дверного проема. Лучше всего выбирать устройство, которое будет размещено по всей ширине проема или немного превышать ее. Существуют модели размерами от 60 сантиметров до 2 метров. Чаще всего пользуются популярностью тепловые завесы с размерами от 80 сантиметров до 1 метра. Эти модели считаются стандартными. Если помещение имеет высоту дверного проема не больше чем 3,54 метра, то в этом случае можно подобрать тепловую завесу по размерам. Для проемов, ширина которых значительно превышает два метра, устанавливают сразу несколько устройств, при этом их крепят плотно друг к другу.
Производительность
Производительностью тепловой завесы является параметр, который показывает сколько воздуха перекачивается устройством за определенное время.
Мощность конструкции обозначает скорость потока воздуха, который из нее выходит. Именно от этого показателя зависит на какую высоту нужно устанавливать устройство. Самой оптимальной считается скорость в 2 метра в секунду непосредственно у самого пола. Если это условие не будет выполнено, то образуется щель между полом и завесой, что позволит циркулировать холодным и теплым потокам воздуха из помещения в помещение. Таким образом оно не будет полностью прогреваться.
Мощность нагревателя зависит от целей использования тепловой завесы. Для того, чтобы обогреть помещение, размером в 10 квадратных метров, которое не отапливается, необходимо потратить не менее 1 киловатта в час
Но следует принять во внимание, что при завеса в большинстве случаев не используется в качестве основного источника тепла. Если же ставить устройство с этой целью, понадобится высокая мощность, это приведет к большим тратам энергии и соответственно скажется на бюджете
Уровень шума
Для каждого потребителя очень важно знать уровень шума конструкции, устанавливаемой в помещении. Этот же показатель важен при установке тепловой завесы
Самым оптимальным для офисов и жилых помещений считается издаваемый шум в 60 дБ. Модели тепловой завесы работают практически бесшумно. Издаваемый ими уровень едва достигает 44 дБ. Чтобы понять насколько это громко звучит следует сравнить его с обычной речью человека. Уровень шума в этом случае достигает 45 дБ.
Способы управления
Управлять конструкцией можно с помощью выносного или встроенного пульта. Сама завеса включается с помощью двух элементов. В первом случае включается – выключается вентилятор, во втором – нагреватель.
Встроенный пульт чаще всего используется в небольших завесах, которые отвечают стандартам. Выносной – используется только на конструкциях, что устанавливаются на производстве. В этом случае он устанавливается там, где будет самый удобный доступ к нему.
Способы подключения
Подключают тепловые завесы, в зависимости от мощности устройства. Небольшие установки, у которых мощность небольшая можно подпитывать из обычной однофазной розетки. Более мощные завесы нужно подпитывать от трехфазной сети. Поэтому при покупке товара, нужно уточнять, как именно нужно подключать устройство.
Ограниченная эффективность
Температура в помещении без воздушной завесы
Температура в помещении с воздушной завесой
Работающая воздушная завеса препятствует этому выравниванию, хотя полностью противостоять переносу вещества через проем неспособна.
Более того, если прибор имеет избыточные характеристики по скорости воздушного потока, то его действие будет способствовать не разделению температур или других характеристик сред, а их более быстрому выравниванию по разные стороны проема — завеса в этом случае станет бесполезна.
Любые реальные воздушные завесы полностью не могут разделять среды и в лучших случаях имеют эффективность не более 70-75%. Это обусловлено не недостатком их конструкции, а физическими принципами: даже для небольших проемов высотами 1-2 метра и скоростями воздухопотоков несколько метров в секунду струи устройств являются турбулентными. А любая турбулентная струя подразумевает перемещение вещества не только вдоль, но и поперек своего основного течения.
Если предположить, что при высоте проема менее 1 см и скорости воздуха менее 1см/с, поток воздушной завесы станет ламинарным. Это подразумевает теоретическую возможность 100% эффективности, то есть полного разделения сред по разные стороны от этого проема).
Устройство тепловой завесы
Упрощенно работу прибора, создающего воздушную преграду, можно представить, как совмещение нагревательных элементов и вентилятора. Нагретый воздух гонится вентилятором, а выходные воздуховоды и жалюзи формируют из него широкий и плоский поток, направленный вдоль защищаемого пространства.
Упрощенное устройство тепловой завесы
Конечно, на самом деле все не так просто. Обычные вентиляторы осевого типа не годятся для создания широкого и равномерного потока воздуха. Для обеспечения качественного воздушного барьера применяются вентиляторы радиального и диаметрального типа. По форме это длинный цилиндр, с лопастями по всей длине.
Схема работы тепловой завесы
Обычно такая турбина вращается электродвигателем, расположенным сбоку. Но встречаются варианты, в которых двигатель расположен посередине и вращает две турбины по обеим сторонам от себя. Такая конструкция требует усложненного устройства воздуховода, поскольку иначе посередине образуется узкий участок, в котором не создается воздушный экран.
Особенности устройств воздушной защиты различаются по месту установки, по типу нагревательных элементов и по способам управления.
Как работает тепловая завеса
Установка создает маловихревой, ламинарный поток горячего (зимой) либо соответствующего параметрам внутреннего микроклимата воздуха (летом). При этом такая «стена» благодаря низким показателям вихревого рассеяния сохраняет интенсивность на большом расстоянии от генерирующей установки, надежно изолируя помещение. Происходит следующее:
- зимой наружный холодный воздух смешивается с содержимым воздушной завесы. Так как генерируется поток высокой интенсивности, внутри помещения падения температуры не происходит;
- похожий процесс происходит летом. Горячий воздух не проникает внутрь, сохраняя микроклимат защищаемого пространства неизменным;
- в результате работы воздушной завесы в помещение не проникает пыль, гарь, посторонние запахи.
Стена воздуха, движущаяся с большой скоростью, служит непреодолимой преградой для насекомых. В результате работы тепловой завесы микроклимат производственной зоны сохраняется неизменным, системам отопления и кондиционирования не приходится выходить из стабильного режима. Происходит экономия финансовых ресурсов, повышается уровень комфорта и защищенности персонала от разного рода заболеваний.
Виды тепловых завес
Все тепловые завесы условно можно разделить на категории в зависимости от режима их работы, типа нагревательного устройства, типа монтажа и конструктивного исполнения.
По режиму работы: завесы периодического и постоянного действия.
Завесы периодического действия, как правило, размещаются у периодически открывающихся проёмов. Периодичность работы требует проведения дополнительных расчётов, которые предотвращают её влияние на нормальный тепловой и температурный режим помещения.
Завесы постоянного действия также возможно использовать в качестве вентиляционной или отопительной системы.
По типу нагревателя: завеса с водяным, электрическим, паровым, газовым нагревателем или без нагрева.
Наиболее экономичными в плане потребления электроэнергии являются завесы с водяным нагревателем (электричество расходуется только на работу вентилятора).
Завесы с электрическим нагревателем наиболее просты в монтаже и подключении.
Паровым или газовым нагревателем обычно оснащаются большие промышленные завесы.
По типу монтажа: завеса вертикального, горизонтального или скрытого монтажа.
Наиболее распространенным типом является горизонтальная тепловая завеса, которая монтируется непосредственно над дверным проёмом.

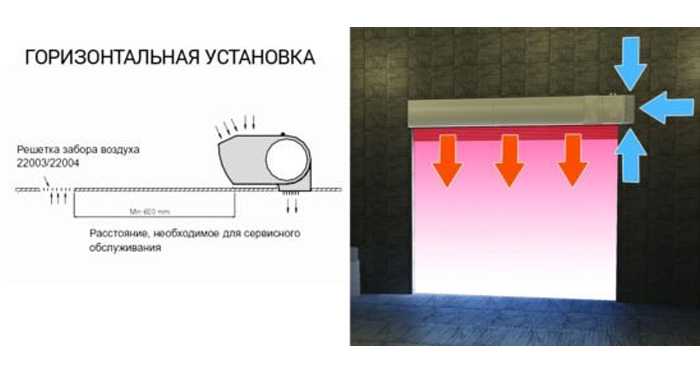

Горизонтальная тепловая завеса
Вертикальная завеса устанавливается сбоку от проёма. Обычно устанавливается у проёмов большой высоты: там, где горизонтальные завесы не способны обеспечить необходимую скорость воздушного потока в районе пола.
Вертикальная тепловая завеса
При этом следует отметить, что горизонтальную завесу нельзя устанавливать вертикально (происходит изнашивание подшипников); вертикальные же завесы предусматривают возможность горизонтального расположения (установленные в них подшипники рассчитаны на неравномерную нагрузку).
Тепловая завеса скрытого типа устанавливается в помещениях с подвесным потолком. Завесы данного типа наиболее просто вписать в интерьер помещения: все элементы «спрятаны» за подвесным потолком, видимая часть завесы – решётка, через которую осуществляется подача воздуха.
Встраиваемая тепловая завеса
По конструктивному исполнению: диаметрального, канального, осевого или центробежного типа.
По выбору места установки: настенные, потолочные или напольные тепловые завесы.
Настенные завесы могут быть горизонтальными и вертикальными.
Потолочные завесы — это завесы скрытого типа или горизонтальные завесы.
Напольные завесы – это преимущественно завесы вертикального типа. Но в отличии от вертикальных настенных, напольные завесы имеют устойчивое основание, с помощью которого они монтируются к полу.
Напольная тепловая завеса
Перейти в каталог систем кондиционирования
Перейти
Как выбрать тепловую завесу в свой дом? Основные виды воздушных завес
Воздушные завесы отличаются друг от друга по способу нагрева воздуха на водяные и электрические. Рассмотрим их особенности подробней.
Водяные воздушные и тепловые завесы
Используют в качестве источника тепла энергию, генерируемую котлом центрального отопления, из которого вода также поступает в нагреватель в завесе. Устройство работает максимально эффективно, если вода в нагревателе имеет температуру около 70 °C.
Электрические воздушные и тепловые завесы
Эти устройства оснащены электрическими нагревателями и используются там, где невозможно подключить завесу к установке центрального отопления или она неэффективна по разным причинам.
Если вы сравните мощность водяных и электрических завес, то первые будут более эффективными при нагреве воздуха, однако следует помнить, что это не всегда оправдывает повышение затрат на отопление, даже незначительное. Имейте ввиду, что котел, при установке водяных завес будет работать в любом случае больше, из-за необходимости нагревать дополнительный объем воды.
Также учтите: чем больше мощность завесы, чем меньше риск возникновения сквозняков — мощные устройства создают «теплую стену» между тамбуром и домом, за счет которой холодный воздух не проникает в другие помещения дома.
Как это работает?
Вообще такими устройствами сейчас принято пользоваться не только в зимний период, но и на круглогодичной основе. Естественно, что при минусовых и крайне низких температурах у него только одна главная функция – это удержание тепла внутри любого пространства.
Особенно это важно при работе в офисе или магазине, хотя уже многие устанавливают подобные приборы домой. Хотя мало кто понимает, что и в жаркие знойные деньки такая машина способно противостоять проникновению внутрь раскалённых воздушных масс.
Устройство и принцип работы крайне просты в таких случаях. Ставится всё с боков двери или прямо над ней. Вентиляционные системы помогают создавать пелену воздуха, препятствующую проникновению внутрь тепла или холода в зависимости от ситуации, но эффективность достигается практически молниеносно.
Строение и принцип работы
Воздушно-тепловые завесы устроены по принципу вентиляторов, нагнетающих воздух в комнату, но с более высокой скоростью вращения. Данный вентилятор создает плотную воздушную прослойку в дверном проеме, которая препятствует смешиванию воздушных потоков разной температуры.
Виды воздушных завес
- По типу монтажа;
- По типу теплоносителя.
По типу монтажа различаются модели с горизонтальным и вертикальным креплением, а также скрытые. Вертикальные завесы устанавливаются вверху дверного проема по всей ширине. Горизонтальные модели монтируются с боку дверей.
Скрытые завесы устанавливают в проемах дверей либо на подвесных потолках. Для специализированных помещений изготавливают продукцию с дополнительными функциями, например, завесы с защитой от капель воды в автомойки.
Теплоносителем данных конструкций могут являться электрические нагревательные спирали, ТЭНы и горячая вода из отопительной системы. Электрические аппараты легко монтируются и обслуживаются. Приборы, подключенные к водяному отоплению можно устанавливать при постройке дома либо во время капитального ремонта. Цена водяных завес значительно превышает электрические аналоги, однако, быстро окупается при эксплуатации.
Смотрим видео, принцип работы:
К преимуществам спиральных нагревателей относится мгновенный разогрев, пониженный шумовой эффект и равномерное распределение теплого воздуха по площади воздушной прослойки. Цены на тепловые завесы для дверей колеблются в пределах 8 000 рублей.
Определение параметров
Чтобы работа вертикальной электрической тепловой завесы была эффективной, ее длина должна не менее чем на 10 см перекрывать размер дверного проема. При покупке горизонтальной модели, если позволяют размеры стены и кошелек, оптимально выбрать тепловую завесу длиной на 25 см больше ширины проема. И еще: высота потока должна быть не менее высоты проема. В таком случае поток воздуха гарантированно не пропустит холодный и грязный воздух с улицы.
Формула расчета производительности тепловой завесы
Максимальная длина электрических тепловых завес — 3 метра. Если ширина проема больше, необходимо ставить два прибора, соединенных между собой и установленных одно к другому вплотную.
МодельПитаниеСпособ установкиМощностьШирина проема /высота установкиПлощадь отопленияРасход воздухаУправлениеЦена
| Ballu BHC-L15-S09 | 380 В | горизонтальный | 9 кВт | 1500 мм | 90 м | 1050 м3/час | проводной пульт | 200$ |
| Timberk THC WS3 5MS AERO II | 220 В | горизонтальный | 5 кВт | 590 мм | 50 м | 480 м3/час | без пульта | 130$ |
| Ballu BHC-L08-T03 | 220 В | горизонтальный | 3 кВт | высота проема 2500 мм | 30 м | 600 м3/час | без пульта | 95$ |
| Ballu BHC-L10-S06-M | 220 В | горизонтальный | 6 кВт | 2500*1000 мм | 60 м | 700 м3/час | проводной пульт | 185$ |
| WWQ TZR-6S | 220 В | горизонтальный | 6 кВт | 2200*1110 мм | 60 м | 780 м3/час | проводной пульт | 110$ |
| Тропик K-2 | 220 D | горизонтальный | 2.5 кВт | 2000*390 мм | 130 м3/час | без пульта | 55$ | |
| NeoClima ТЗС-915 | 380 В | горизонтальный | 9 кВт | 2500*1500 мм | 90 м | 1140 м3/час | проводной пульт | 200 $ |
| Hyundai H-AT1-50-UI527 | 220 В | горизонтальный | 5 кВт | 2200*800 мм | 50 м | 480 м3/час | без пульта | 85$ |
Следующий параметр, который можно подобрать — скорость потока или производительность. Если говорить о скорости потока воздуха, то с увеличением расстояния от завесы, она сильно падает. В большинстве случаев, скорости в 2 м/с достаточно для создания стойкой упругой преграды. Но это если в двери не дует сильный ветер. При постоянных ветрах, направленных в дверной проем, скорость должна быть больше. Но точную цифру определит специалист, так как надо учесть еще и сбалансированность вентиляции, разницу температур и т.д.
Чтобы электрическая тепловая завеса работала эффективно, высота/ширина потока должна быть больше параметров проема
Можно ориентироваться на производительность. Этот параметр описывает тут же характеристику, но с другой стороны. Требуемая производительность зависит от высоты проема:
- при высоте проема до 2м — 850 м³/ч на один метр длины;
- от 2 до 2,5м — 1200 м³/ч на один метр длины;
- от 2,5 до 3 метров — 1800 м³/ч и больше.
Для правильной работы надо подобрать параметры
При наличии сильных ветров значение увеличивается. Электрическая тепловая завеса большей производительности, относится к классу полупроизводственных или производственных. Они еще называются высоконапорными. Максимальная высота (или ширина), которую они могут перекрыть — 10 метров.
Какая воздушная завеса самая лучшая? Обзор дополнительных опций

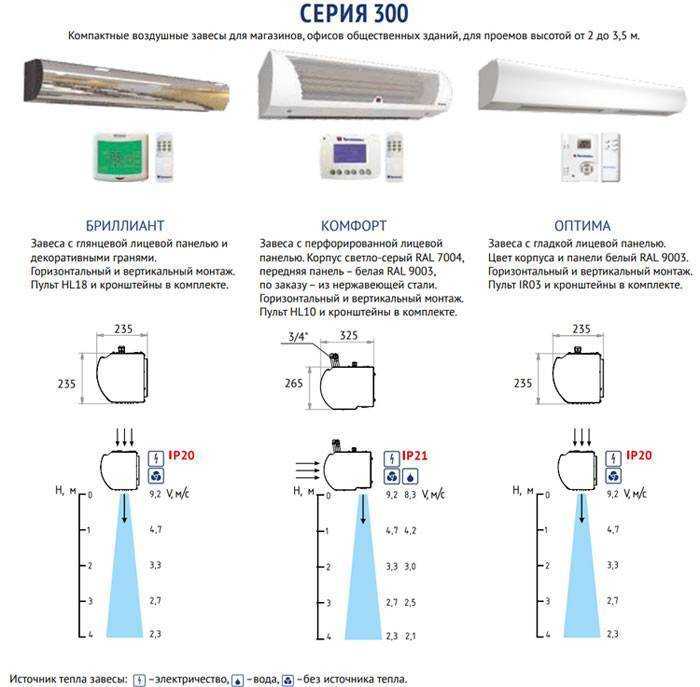

Общий принцип работы воздушных и тепловых завес всегда один и тот же, а эффективность конкретного решения определяется техническими или функциональными параметрами. В частности:
Способ монтажа: в стандартной комплектации завеса крепится на стене, потому что такое решение обеспечивает идеальный воздушный поток. Однако, если для этого есть условия, и производитель завесы предусмотрел такую возможность, ее также можно установить на потолке
Правда в этом случае нужно учесть необходимость обеспечения достаточно большой подачи воздуха к устройству;
Расширение работы вентиляторов: это особенно важно если выбираете электрическую завесу, потому что в них в течение короткого времени, после выключения нагревателя, он еще остается теплым, а момент работы вентилятора позволяет нагревателю эффективно охлаждаться и, в то же время, максимально использовать произведенную тепловую энергию;
Возможность регулировки: Здесь речь идет о том, меняет ли завеса свою мощность при открытии или закрытии входной двери. Некоторые модели предусмотрены для установки в комбинации с автоматически открывающимися дверцами или другим способом автоматической настройки рабочих параметров при открывании двери
Это важный параметр, который нужно учитывать, поскольку такие модели завес запускаются на полную мощность, только когда дверь открыта, предварительно работая на холостом ходу. Иногда вы можете продлить рабочее время завесы на несколько десятков секунд, даже после закрытия двери, что позволит вам эффективно прогреть количество воздуха, попавшего внутрь дома с улицы;
Возможность установить угол атаки: по сути это угол, под которым будет дуть воздух с завесы
На этот параметр обычно не обращают внимание, а зря. Лучше подбирать тепловые завесы в дом с таким углом атаки, чтобы они эффективно отапливали не только место возле двери, но и другие части предбанника
Конечно иногда посчитать такие значения практические невозможно — в таком случае рекомендуется выбрать воздушную завесу с регулируемым углом. Для этого необходимо использовать специальный монтажный кронштейн;
Регулирование мощности: воздушные и тепловые завесы созданы для того, чтобы повысить комфорт проживания в доме и избавить комнаты дома от лишнего холода и влаги. Конечно, большинство моделей завис работают полностью автоматически и нам не придется в них что-то крутить и менять. Однако, при прочих равных, лучше купить тепловую завесу, которая имеет несколько настроек рабочей мощности;
Защита: в стандартной комплектации завес всегда идет термостат. Он отвечает за то, чтобы устройство работало только тогда, когда это действительно необходимо. Вторым защитным элементом является тепловой предохранитель. Он выключает завесу в случае перегрева для того, чтобы наиболее важные элементы устройства не были повреждены.

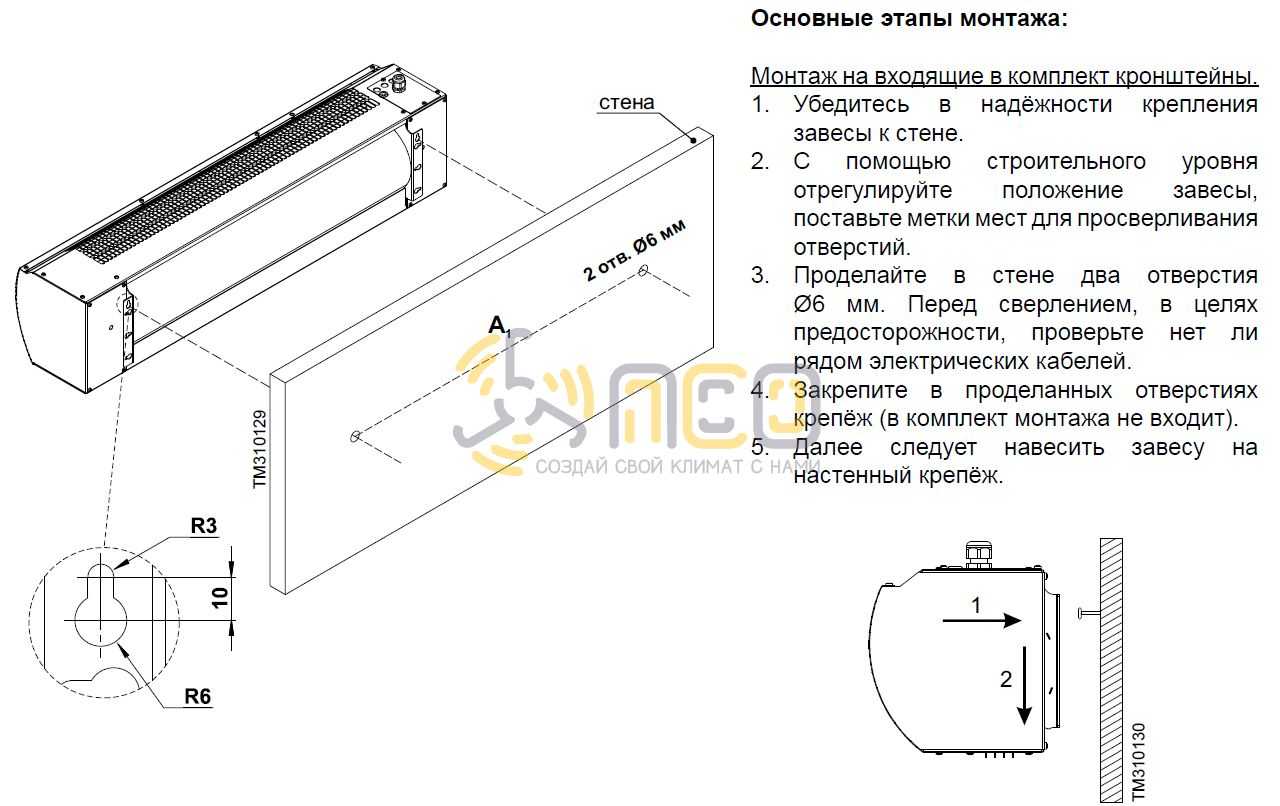

Как установить
Процесс установки рекомендуется предоставить профессионалам. Только высоко квалифицированные специалисты грамотно проведут подключение прибора и проверят его на целостность, полноту комплектации и работоспособность.

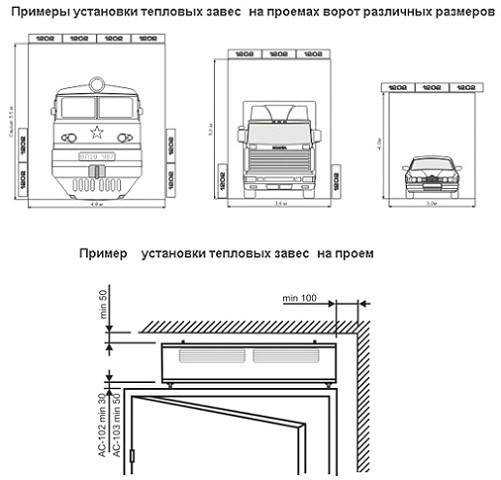

В настоящее время монтаж осуществляется двумя способами: горизонтальным и вертикальным. В обоих случаях перед подключением оборудования, требуется проверить систему вентиляции в помещении и отрегулировать перепады давления.
Установка тепловой завесы включает в себя несколько этапов:
- В начале высверливают специальные отверстия на стене, в которые закрепляют скобы в нижнем и верхнем положении. Расстояние между ними откладывают примерно 600 мм. Завесу располагают так, чтобы ее винты попали в пазы скоб.
- После этого проверяют точность совпадения и тщательно затягивают крепления.
От того, как качественно будет выполнен монтаж, зависит время эксплуатации и эффективность работы оборудования.
Монтаж тепловой завесы
Несмотря на то, что степень сложности установки устройства намного проще, чем для бытового кондиционера, производители настаивают доверить монтаж завесы профессионалу. Однако можно выполнить работу и самостоятельно.
Перед тем как приступить к установке тепловой завесы, следует предусмотреть линию питания необходимой мощности, точку подключения устройства, защитные и предохранительные элементы (УЗО и автомат). Далее следует выполнить точную разметку, после которой производится закрепление монтажных деталей на плоскости стены для дальнейшего подвешивания тепловой завесы над дверью. В комплект устройств обычно входит монтажная панель или кронштейны и крепежные элементы.
Подключение тепловой завесы с водяным теплоносителем лучше доверить специалисту
Если выбранная модель завесы имеет регулируемые жалюзи, их необходимо наклонить от вертикали под углом 30 град. в сторону входа. Конструкция воздушного сопла многих моделей уже имеет такой уклон воздушного потока. Также может потребоваться монтаж сигнального кабеля и закрепление выносной панели управления на стене. Все эти действия подробно описаны в инструкции по монтажу устройства, с которой следует ознакомиться перед установкой завесы.
Монтаж горизонтальной или вертикальной водяной тепловой завесы является более сложным мероприятием, которое требует определенных теплотехнических расчетов и монтажа дополнительного насосного или коллекторного оборудования. Для выполнения монтажа следует привлечь специалистов в данном вопросе.
