Нужно ли использовать гофру при прокладке электрических кабелей и проводов?

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

об увеличении естественных утечек тока голого кабеля под штукатуркой

и про возможное влияние компонентов штукатурки на изоляцию

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Гофра в стенах

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Watch this video on YouTube

Watch this video on YouTube

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

• Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
• Использовать бытовой пылесос для сбора мелких частиц.
• В месте проведения работ закрыть поверхность пленкой.
• На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись

Тест на горючесть разных производителей

Посмотрим, что же означают классы пожароопасности на практике. Неоднократно проходили испытания натяжного полотна. К образцам подносили зажигалку, бенгальские огни (искры имитировали короткое замыкание), располагали рядом костёр (в качестве источника повышенной температуры без прямого контакта с потолком).

Ткань и ПВХ-плёнка класса пожарной опасности КМ2 (европейских производителей — из Германии, Италии) плавится от прямого контакта с огнём, заметен дым. Но если источник убрать, всё прекращается. Без прямого контакта или искр, только из-за повышенной температуры подобного не происходит.

С категорией КМ3 ситуация похожая, только плавление начинается чуть быстрее, а дым более тёмный и сильный. Такой сертификат может встречаться у китайских производителей неплохого качества.

У плёнки более низкого класса (от КМ4) или вообще без необходимых документов реакция другая. Материал быстро начинает гореть с образованием чёрного дыма и неприятного запаха. Обычно это дешёвая продукция сомнительного качества, иногда — подделки под известные бренды.

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

Установка подрозетников

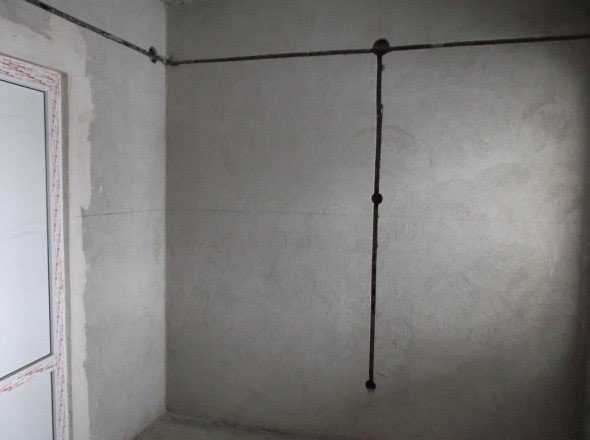

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Закрепление провода в штробе при помощи дюбель-скобы

Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Дополнительно статьи и обсуждения об электрике можно почитать здесь

Принцип прокладки кабеля под землей

При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:

1. Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
2. В местах укладки трубы необходимо нанести разметку.
3. Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.
4. Затем идет прокладывание самой трубы.
5. А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
6. Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
7. Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.

Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.

В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода.

К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.

Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.

Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.

Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.

На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.

Монтаж электрической проводки в гофре — требования

Используя гофрированные трубки для прокладки электрических кабелей, необходимо соблюдать следующие нормативы ПУЭ:

вне зависимости от способа прокладки для соединения отдельных участков необходимо применять пайку, клеммники или опрессовку;

Клеммник

все точки соединения кабельных линий, помещенных в гофрированных каналах, нужно оснащать распределительными коробками;

основной и резервный кабель, линии рабочего и аварийного освещения разрешается монтировать только в раздельных гофрах;

не имеющие огнестойкости гофры из пластика можно использовать только для внутренней проводки внутри кирпичных, панельных и бетонных стен и перекрытий;

организация линий внутри деревянных стен и перекрытий может быть осуществлена только в комбинации с несгораемыми отделяющими прокладками толщиной 10 мм из цемента, штукатурки и т.п.

допустимое расстояние от пластиковой гофры, проложенной на огнестойком основании – не менее 100 мм;

высота расположения открытой кабельной линии внутри гофрированного кабеля над сгораемым основанием – от 10 мм (для реализации этого требования используются специальные подкладки из пенофола);

запрещается установка трубок из металла в санузлах и других помещениях с повышенным уровнем влажности;

внутренняя и наружная организация кабельных линий в металлических гофрах разрешается только при условии герметизации трубок (несоблюдение этого условия даже при попадании внутрь малого количества влаги чревато полным перегоранием проводки).

Допустимая высота расположения открытых питающих линий внутри помещений – не менее 2-х м

Благодаря применению гофрированных оболочек появляется возможность не обращать внимание на это ограничение. Дело в том, что все изделия данного типа обладают необходимыми прочностными характеристиками, достаточными для обеспечения безопасности токопроводящих линий на случай проникающего воздействия предметами диаметром от 12.5 мм

При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии. Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом.

Электропроводка под полом

При планировании и постройке промышленных объектов линии электропитания прокладываются исходя из целесообразности в различных конструкциях, в том числе и под бетонной стяжкой пола. В последнее время также набирает популярность способ прокладки электропроводки в полу помещений жилого фонда благодаря экономичности и надежности электромонтажа.

Иногда прокладка проводки в полах может оказаться единственным приемлемым решением в панельном доме, где штробление стен исключено. Также к такому электромонтажу прибегают при частичном ремонте помещения, включающим только обновление нижнего покрытия, или в случае принятия запоздалого решения о прокладке дополнительной линии электропроводки в процессе ремонтных работ уже после отделки стен.

Как и любая электропроводка, проводка под полом должна устанавливаться в соответствии нормативным правилам и требованиям ПУЭ.

Макет, иллюстрирующий прокладку проводки под полом

Преимущества

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

удобство крепежа

Присоединение и отсоединение трасс делается по щелчку.

уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)

защита от внешних воздействий

сменяемость проводки

читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках

полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл.проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Материал для изготовления

Прокладка кабеля в земле

Гофрированные трубы изготавливают из трёх видов полимеров и металла:

1. Полиэтилен высокого давления (ПВД);
2. Полиэтилен низкого давления (ПНД);
3. Поливинилхлорид (ПВХ);
4. Металлорукав.

ПВД

Материал отличается повышенной горючестью. Прокладка провода в гофре из ПВД осуществляется внутри массивов, не допускающих возгорание. Это скрытая проводка в монолитном бетоне, пеноблоках и других прочных материалах. Достоинством ПВД гофры является эксплуатационный температурный диапазон от -500 до +900.

ПНД

Гофротрубы из полиэтилена низкого давления – по своим характеристикам универсальные изделия. Прокладку кабельных сетей в трубах из ПНД осуществляют скрытым и открытым способами. Гофру монтируют на фасадах зданий и внутри помещений, а также в грунте.

ПВХ

Это пожаробезопасный материал. Он не поддерживает горение, то есть гофра обладает самозатухающим свойством. Гибкие шланги применяют для монтажа электрических магистралей внутри пустот строительных конструкций. Их прокладывают по перекрытиям внутри подвесных потолков, под напольным покрытием и в штробах стен.

Металлорукав

Последнее время часто используют металлорукав для прокладки кабеля в гофре. Гофрированные металлические оболочки – гибкие ребристые шланги из нержавеющей стали и алюминия. Металлорукав надёжно сохраняет проводку от чрезмерного нагрева и различных механических воздействий.

Металлорукав

Крепеж и монтаж

Для кирпичных и бетонных стен все специалисты рекомендуют использовать в качестве крепления дюбель-хомут или UW. В просторечии ее также часто называют «увэшкой». Для работы с шнурами 3х1,5 или 3х2,5 потребуется крепление с маркировкой 5/10. Для просверливания отверстий под крепление используется сверло с диаметром в 6 мм. Дюбель во время монтажа обхватывается кабелем и вставляется в отверстие, ключевые в системе усики становятся распоркой, которая заклинивается в штробе.

Отдельно следует отметить случаи, когда кабель требуется повернуть на 90 градусов. Делать это следует аккуратно, обеспечив достаточный радиус поворота. Точные числа можно найти в технических характеристиках используемого кабеля.

Нужна ли гофра

Для того чтобы понять, опасно или нет осуществлять монтаж электропроводки без гофры и какой кабель наиболее подходит для этой цели, рассмотрим ГОСТ Р 53315-2009 (ГОСТ 31565 – 2012).

В документе прописано, что проводка в жилых помещениях может осуществляться кабелем с медными жилами и оболочкой, не распространяющей горение, с низким газовым и дымовым выделением.

Таким проводником является ВВГ-нг-LS, либо его аналоги с еще более высокой степенью защиты.

Чтобы разобраться, можно ли обойтись без гофры, прокладывая кабель ВВГнг-LS, обратимся к нормам, прописанным в ПУЭ 7 (Правила Устройства Электроустановок).

• открыто – непосредственно по конструкциям из любых материалов,
• скрыто — по трудносгораемым основаниям.

Иными словами, в данных случаях дополнительная защита не требуется, можно обойтись без гофры.

Исключение составляет скрытая проводка по сгораемым основаниям. В этом случае необходима подкладка из «несгораемых материалов».

Что бы понять, может ли использование электротехнических гофрированных труб усилить пожарную безопасность разводки, рассмотрим их характеристики.

Иными словами, в случае прокладки кабеля с оболочкой, не распространяющей горение, использование гофтотруб финансово неоправданно, так как достаточно проложить кабель с маркировкой «нг-LS». Если же проводка должна пройти по сгораемым конструкциям, монтаж должен осуществляться в металлической трубе.

Виды и способы исполнения

По материалу, используемому для проводника, проводка подразделяется на изготовленную:

• из меди;
• из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм2, поэтому внутри зданий такая проводка почти не используется.

По способу исполнения, электропроводка подразделяется на:

• открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
• скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

При прокладке по потолку принимается во внимание и материал перекрытия

Монтаж электропроводки в стяжке

№ Наименование работ Единица измерения Цена, руб./ед.

1

Замена электропроводки в квартире

от 5 000

Прокладка электрической проводки в стяжке пола сегодня пользуется высоким уровнем популярности среди владельцев квартир и частных домов. Электропроводка в квартире в стяжке является экономически выгодным и удобным способом выполнить электромонтажные работы без значительного объема дополнительных строительных операций.

Цена на Монтаж электропроводки в стяжке

Сколько стоит

Монтаж электропроводки в стяжке?

Сделаем расчет по вашим размерам за 5 минут!

В процессе разводки проводов в стяжке пола дополнительно используют гофрированную трубу, которая обеспечивает защиту электропроводки от механических повреждений. Но, при этом значительно сокращается длина самих проводов, которые не требуется прокладывать по поверхности стен.

Преимущества электропроводки в стяжке

Установка электропроводки в стяжке обеспечивает широкий перечень преимуществ, перед альтернативными способами монтажа электрических сетей:

1. Высокая степень безопасности от поражения людей электрическим током вследствие повреждения изоляции проводов.
2. Экономия материалов и времени, необходимого на монтаж электропроводки в квартирах различной конфигурации.
3. Высокий уровень пожарной безопасности электрических проводов, которые находятся под слоем бетонной стяжки.
4. Отсутствие строительных операций по штроблению стен, которые характеризуются высоким выделением пыли.
5. Возможность отказаться от использования распределительных коробок в большом количестве.

Выполнять укладку проводов под стяжкой должны специалисты, которые обладают соответствующей квалификацией и опытом работы. ООО «КЭП» предлагает воспользоваться услугами комплексного монтажа электропроводки в квартире по технологии разводки под стяжкой. Мы обеспечим высокую скорость монтажа, полное соблюдение всех требований ПУЭ, ПТЭ и правил пожарной безопасности.

Основные этапы выполнения электромонтажных работ

Специалисты компании «Комплексный Энерго Подряд» готовы выполнить весь комплекс мероприятий по монтажу электропроводки под слоем стяжки:

1. Разработка схемы электроснабжения квартиры с учетом величины электрической нагрузки, расположения электроприборов, пожеланий заказчика, требований ПУЭ, ПТЭ и других нормативно-технических документов.
2. Выбор типа и сечения электрических проводов, типа розеток, выключателей, защитных автоматических выключателей, УЗО, дифференциальных автоматов и других компонентов схемы электроснабжения.
3. Монтаж электропроводки с учетом ранее разработанной схемы электроснабжения квартиры.
4. Комплексная проверка качества выполненных электромонтажных работ: проверка цепи «фаза-ноль», замер сопротивления изоляции, проверка сопротивления контура заземления.

Особенности монтажа электропроводки под стяжкой

Наша команда опытных специалистов в процессе монтажа электрических проводов под стяжкой обязательно учитывает специфику проведения подобных работ:

• Толщина стяжки должна составлять не менее 30 мм, что обеспечит соответствующий уровень защиты электропроводки от механических нагрузок.
• При укладке проводов следует отступать не менее 150 мм от стен, что необходимо для нормального монтажа плинтуса.
• Для защиты электрической изоляции проводов от вредного воздействия цементного раствора следует дополнительно использовать гофрированные рукава соответствующего диаметра.

Наши специалисты в обязательном порядке учитывают все особенности монтажа электрических проводников под стяжкой, что обеспечивает высокую надежность и длительную, стабильную работу сети.

Нужна подробная консультация?

Позвоните нам

+7 (495) 916-67-51

Обслуживание автоматических систем пожаротушения в Москве

ООО «Комплексный Энерго Подряд» — это штат квалифицированных сотрудников, современная техническая база, многолетний опыт работы для быстрого и качественного решения поставленных задач. Мы обслуживаем системы пожаротушения любой сложности с гарантией качества. По результатам работ мы предоставим акты и другие документы для органов государственного надзора. Заявки на сотрудничество принимаются по электронной почте и по телефонам, указанным на сайте.

Проводим электроизмерения с 2006 года

Тщательно следим за актуальностью разрешений и лицензий, всегда вовремя осуществляем их продление и переаттестацию

Предоставляем гарантию на все услуги от 12 месяцев

Собственная круглосуточная диспетчерская служба

Все сотрудники проходят соответствующее обучение и аттестацию

Электропроводки в чердачных помещениях

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

• открытая;
• проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;
• незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;
• скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63–2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

Материал для изготовления и сфера применения

При изготовлении гофрированной трубы для монтажа электропроводки используются самые разные материалы:

1. Поливинилхлорид (ПВХ) – материал отличается небольшим весом и самозатухающими характеристиками. Такие шланги обычно выпускаются в сером цвете и используются для прокладки в сухих помещениях, поскольку чувствительны к воздействию прямых УФ-лучей и неустойчивы к воздействию влаги.
2. Полипропилен (ППР). Гофра из этого материала устойчива к горению, прямым солнечным лучам и воздействию влаги. Полипропиленовые шланги используются для монтажа электропроводки снаружи и в помещениях с повышенной влажностью. Как правило, цвет таких труб — синий.
3. Полиэтилен низкого давления (ПНД). Материал отличается высоким уровнем влагостойкости, поэтому такие шланги используют для монтажа проводки с наружной стороны зданий и в помещениях с высоким уровнем влажности. ПНД горюч, что делает его непригодным для использования в деревянных сооружениях. Допускается применение таких гофрошлангов в стяжках и в конструкциях из негорючих материалов. Изготавливается в чёрном или оранжевом цвете.
4. Полиэтилен высокого давления (ПВД). Материал горюч, поэтому должен монтироваться внутри конструкций, не допускающих возгорание (пеноблок, ж/б изделия и т. п.).
5. Полиамид (ПА). Это довольно гибкий материал, отличающийся высокой устойчивостью к механическому и физическому воздействию. Гофрошланги из полиамида могут эксплуатироваться в широком температурном диапазоне +60…+150 °C, прокладываются снаружи и внутри помещений, а также не поддерживают горение. Полиамидные гофрированные трубы выпускаются в тёмно-сером цвете.
6. Металлическая гофра. В основном производится из прочной и устойчивой к коррозии нержавеющей стали. Этот металл отлично переносит агрессивные среды и защищает кабель от различных механических воздействий. Металлические гофрошланги используются для внутреннего и наружного монтажа электропроводки, а также внутри конструкций из горючих и негорючих материалов, на улице при прокладке подземных и воздушных коммуникаций.

ФОТО: kiev.verol.in.uaВ зависимости от материала изготовления гофрированные трубы имеют свою окраску
