Проходные двухклавишные выключатели: 5 схем

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Инструкция по подключению двухкнопочного выключателя

Монтаж двойного выключателя – задача не сложная. Здесь просто будет больше контактов, чем в одноклавишнике. Для установки двойного выключателя света вам понадобится трехжильный провод, инструменты для зачистки проводов и клеммы.

Перед началом работы разберите выключатель, снимите с него внешние клавиши. Далее следуйте по инструкции:

Фото	Описание работ
	Для подключения 2х клавишного выключателя проведите от щитка трехжильный провод к распределительной коробке.
	Фазу подключите к разъему автомата, ноль – к нулевой шине, провод заземления – к шине заземления.

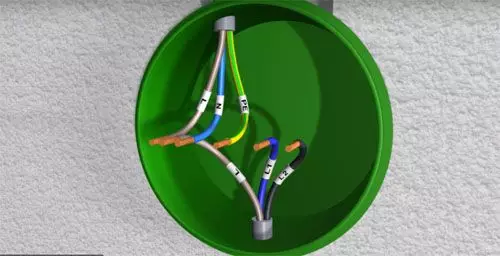

	Освободите и зачистите концы всех трех жил, промаркируйте фазу, ноль и землю.
	От коробки к выключателю спустите трехжильный провод, оставьте концы достаточно длинными, чтобы было удобно их зачищать и крепить.
	Зачистите и промаркируйте концы этого провода в коробке.
	Фазу подсоедините к верхней клемме переключателя, а ноль и землю – к двум нижним. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами.
	Подключение в первой люстре проводится, как и в случае с одноклавишным переключателем. Земля подсоединяется на корпус, фаза и ноль – ко соответствующим контактам люстры.
	Концы провода от первой люстры промаркируйте и зачистите.
	Повторите процедуру со вторым светильником. Можно использовать для подключения контактную группу.
	Концы провода от второй люстры также подготовьте для соединения.

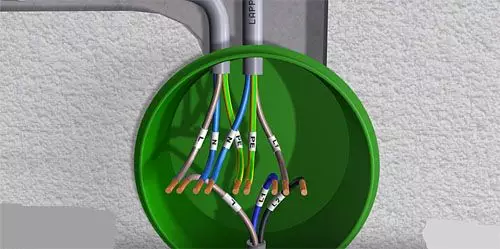

	Скрепите соответственно промаркированные жилы. Фазы, ноль, землю – все по отдельности.
	Если в системе нет заземляющего проводника, количество соединений будет меньше в коробке и на люстрах.
	Последний этап работы – установка клавиш выключателя и крышки коробки.

Что такое проходной коммутатор

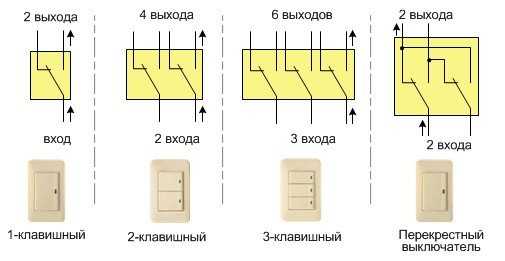

Проходной выключатель — это переключатель с несколькими группами контактов, который способен одновременно управлять источником освещения с нескольких мест. На современном рынке электромонтажных материалов, данное устройство представлено следующими типами:

одноклавишные с одним входом и 2-я выходами;
двухклавишные с двумя входами и 4-я выходами;
трехклавишные с тремя входами и 6 выходами;
перекрестные с двумя входами и двумя выходами для управления освещением с более чем 3-х мест.

Данный тип устройств может быть, как клавишного исполнения, так и сенсорного или дистанционного (управление с пульта дистанционного управления). В большинстве случаев применяются стандартные клавишные переключатели, однако в случае монтажа системы «Умный дом» лучше монтировать дистанционные проходные выключатели, которые управляются с помощью пульта или специального приложения для смартфона.

Зачем нужны проходные выключатели?

Установка проходных выключателей

Чаще всего такие переключатели используются в следующих местах:

на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

Плюсы

Экономия электроэнергии;
Удобство использования в длинных коридорах, спальнях.

Минусы

Требуются навыки работы с электрикой;
Проходные выключатели намного дорожи обычных выключателей.

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

для управления светом в ванной и туалете с одного элемента;
регулирования яркости лампы на люстре;
включения/выключения светодиодной ленты натяжного потолка;
активации и отключения ночников;
создания освещения в комнате с несколькими лампами;
группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Обзор популярных производителей

ABB – шведско-швейцарская компания, основная направленность которой, оборудования для устройств автоматизации силовых устройств.

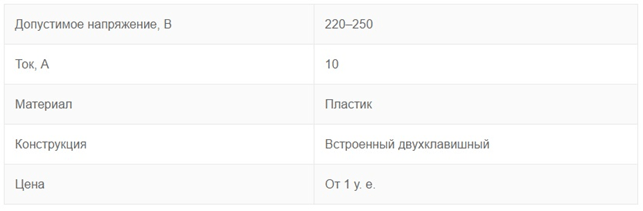

Таблица 2. Технические характеристики продукта ABB Basic 5S белый

Legrand – продукция этого бренда имеет сниженную политику наравне с вышеупомянутым конкурентом. Основными элементами данной компании являются переключатель с тремя клавишами, либо совмещенный коммутатор с розеткой.

Таблица 3. Технические характеристики продукта Legrand Valena

Schneider Electric – первые годы своего существования занималась созданием продуктов для оборонной промышленности. В настоящее время фирма один из крупнейших производителей электрической техники. В ее число входят:

электро-розетки, оснащенные заземлением, защитными шторками, заглушками;
проходные и обычные коммутаторы с одной, двумя клавишами со светодиодными подсветками.

Сейчас Schneider Electric производит продукцию двух известных серий:

Unica – устройства по модульному принципу. Такие устройства изготавливаются с различными техническими параметрами;
Sedna – изящный дизайн и низкая посадка, такие модели станут незаметными в любом интерьере.

Таблица 4. Технические характеристики продукта Schneider Electric SDN

Viko – турецкая марка очень популярная в странах постсоветского пространства. Главное достоинство продукции – доступная цена и надежность в работе. Устройства этой фирмы применимы:

в жилых квартирах;
в концертных залах;
ресторанах;
больницах;
ваннах.

Таблица 5. Технические характеристики продукта Viko Carmen

Таблица 6. Сравнение ведущих брендов электропроводной техники

Название	Страна-изготовитель	Преимущества
ABB	Швеция-Швейцария	Электро-розетки выдерживают мощность до 3,5 кВт, в работе не искрят, их срок действия 15 лет. Большой выбор креативных моделей под современный стиль.
Legrand	Франция	Продукты, кроме соотношения цена-качество отличаются своей повышенной безопасностью. Множество моделей, расцветок, функционалов, эксклюзивов. Можно подобрать устройство на любой вкус.
Schneider Electric	Франция	Продукция имеет баланс между качеством и стоимостью. Переключатели и электрические розетки обеспечивают работу благодаря высококачественным зажимам.
Viko	Турция	Имеют очень простую схему подключения. Не проблема самому установить купленную модель

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

Соединение кабеля нужно производить в распределительных коробках;
Укладывают провод не ближе 15 см от поверхности потолка;
Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
Крепить провод нужно дюбель-хомутами подходящего размера.

Проходной выключатель: схема подключения из трех и более мест

Если возникает необходимость в управлении осветительными приборами с разных мест, тогда следует реализовать схему подключения проходного выключателя на 3 точки. Это актуально для многоэтажных домов, больших залов, длинных коридоров с несколькими выходами. Для этого понадобится помимо двух обычных проходных выключателей перекрестный переключатель. В таком коммутирующем устройстве располагаются не три, а четыре контакта: одна пара входных и два выходных, которые одновременно переключаются. Для этого следует использовать четырехжильный кабель.

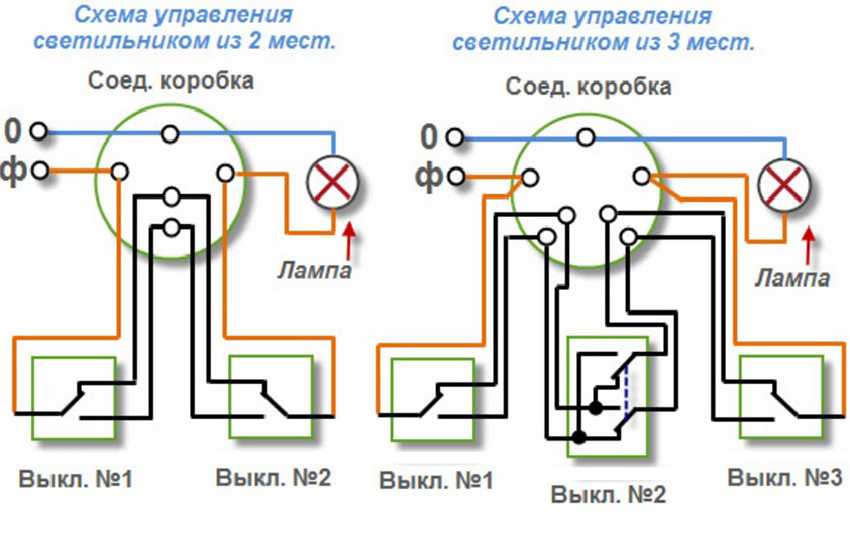

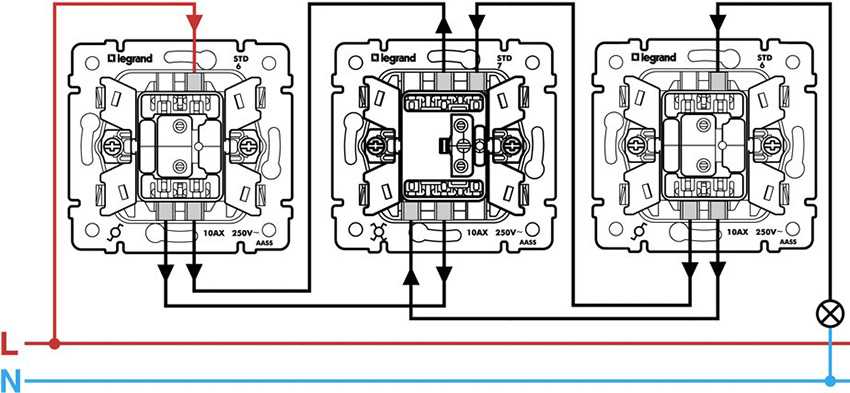

Схема подключения трех проходных выключателей

В схеме подключения проходных выключателей с 3х мест на первой и последней точке используются обычные переключатели, между которыми устанавливается перекрестный выключатель.

Схема подключения проходных выключателей с трех мест будет выглядеть следующим образом:

на лампу выводится «ноль» и заземление;
подключение фазы к входу первого проходного выключателя;
при помощи проводов выполняется соединение выходных контактов первого выключателя с входной парой клемм перекрестного переключателя;
соединение выходных проводов перекрестного выключателя с парой клемм на выходе из второго проходного выключателя;
провод от второго переключателя подается на светильник;
второй провод, который идет от светильника, приходит в распределительную коробку на «ноль».

Статья по теме:

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя

Выключатели или переключатели: что выбрать?

Начинающим специалистам и простым покупателям бывает сложно выбрать нужный прибор для управления освещением в комнате. Выключатели и переключатели практически не отличаются по внешнему признаку, разница состоит в схеме подключения и дальнейшей работе. И те, и другие служат для коммутации в электрической цепи.

Маршевый выключатель чаще всего устанавливается в следующих местах:

В коридоре. Конструкция устанавливается в двух противоположных концах помещения. При входе в коридор свет включается с помощью одного прибора, а на выходе из него выключается другим.
На лестнице. Такой способ монтажа проходных выключателей часто применяется в многоквартирных и частных многоэтажных домах. Они размещаются на нескольких этажах, и управление световыми потоками происходит с любого из них. Например, можно включить свет на 1 этаже, подняться по лестнице на 2 или 3 этаж, и там его выключить. Спускаясь обратно, активировать включатель на 2 этаже и отключить на 1.
В спальне. Принцип действия аналогичен предыдущим вариантам: свет включается на входе и отключается у изголовья кровати. Даная смеха подключения популярна в детских комнатах, особенно, если ребенок не любит бродить в темноте.

Существует еще масса примеров применения переключателей проходного типа. Их можно установить в любом помещении жилого или промышленного назначения. Они упрощают схему управления освещением и экономят электроэнергию.

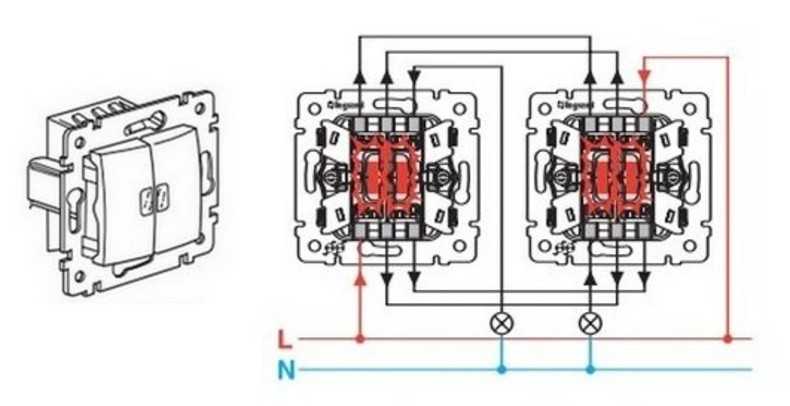

Схема подключение проходного выключателя двух клавишного

Для управления с нескольких мест двумя или более лампами (или группой ламп) необходимо использовать двух клавишные проходные выключатели. У двух клавишного выключателя шесть контактов . Найти общие провода можно по тому же принципу, как и в обычном устройстве этого типа, увеличится только количество проводов.

Двухклавишный проходной выключатель — схема

Схема включения 2-х клавишного проходного выключателя отличается большим количеством проводов: фаза подается на оба входа первого выключателя, так же как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

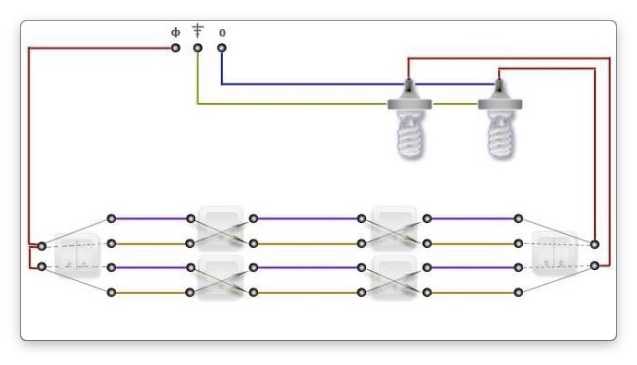

Для организации управление двумя или более источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. А в дальнейшем они между собой соединяются. На двухклавишный переходной выключатель, который последний в цепи — подключают выходы обоих перекрестников.

Информация на заметку: Электропроводка в доме, Электропроводка в квартире

Схема подключения проходного светильника с управлением из 3-х мест.

Иногда возникает необходимость для обеспечения не двух пунктов управления светильниками, а трех и более. Например, на лестнице многоэтажного дома свет должен на каждом этаже включаться и выключаться. С длинным коридором, в который выходят двери нескольких комнат – ситуация такая же.

Для реализации данной схемы, кроме простых проходных выключателей, понадобятся также еще и перекрестные выключатели. Такие выключатели имеют уже не три контакта, а четыре – два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. К таким выключателям требуется соответственно подводить четырехжильный провод.

Какие проблемы можно решить с помощью переключающих устройств

Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят дорого. Они сложнее и менее долговечны. Их могут вывести из строя вибрации, повышенный уровень влажности.

Пример грамотной реализации освещения лестничного пролета

Схема проходного выключателя с двух мест проще и дешевле. Любому рачительному хозяину понравится следующие особенности:

Высокая надежность и низкая стоимость типового изделия.
Простота монтажа и отсутствие сложных настроек.
Немедленное отключение питания при необходимости и оптимальное расходование электроэнергии.
Возможность самостоятельного выполнения ремонтных работ и отсутствие затрат на услуги опытных специалистов.

Подобные решения пригодятся в больших домах и маленьких квартирах. Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Начинать следует с точного определения потребностей пользователей и составления соответствующего списка задач.

Надо уточнить места в помещениях, где необходимо иметь управление освещением

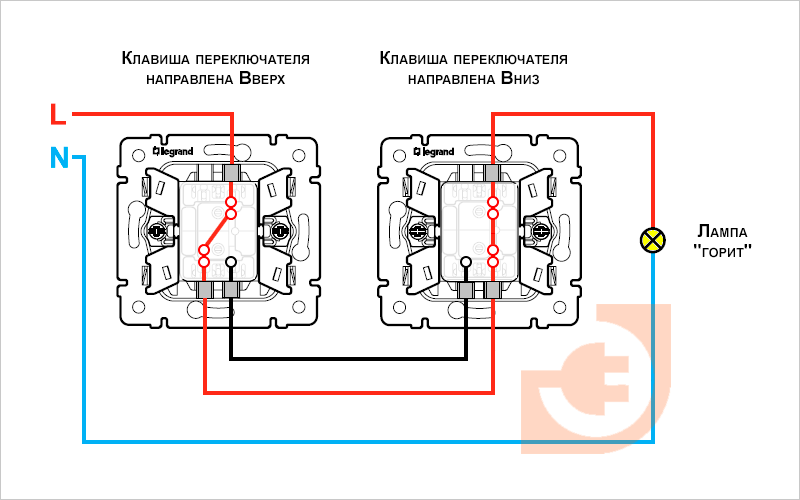

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Характеристики сенсорных моделей выключателей

Сенсорный проходной выключатель

Сенсорный переключатель источников света коммутирует ток посредством высокомощного транзистора или тиристора. Сигнал для открытия или закрытия гаджета подается с датчика, реагирующего на внешний раздражитель.

В качестве сенсора используются два типа датчиков – акустические или движения. Существуют модели с емкостными датчиками, реагирующими на касания с 1-3 см. Управление приборами осуществляется дистанционно, что повышает их функциональные возможности.

Внешне сенсорный одноклавишный переключатель имеет вид гладкой стеклянной панели. Световая индикация заметна в момент подключения. Красный цвет отображает включение, голубой – отключение. К приборам могут подключаться лампы накаливания или газоразрядные. Группа из сенсорного выключателя и светодиодного светильника работает со сбоями, но проблема устраняет посредством специального адаптера.

Управление несколькими группами осветительных приборов из двух мест

Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.

Двойной выключательДвойной выключатель

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

Как подключить 2 клавишный проходной выключатель

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

Выключатель с розеткой / без розетки

Подключение переключателя совместимого с розеткой.

Изображение совмещенного блока трехкнопочного переключателя и электрической розетки марки Makel

Данный вид применим для экономии проводов и отсутствия необходимости совмещения отводов двух устройств в распределительной коробке.

Достоинства:

возможность найти подходящую модель;
объединении выключателей и розеток в один блок;
нет необходимость пробивания двух отверстий в стене;
простота подключения;
пожароуязвимы.

Недостатки:

сложность ремонта отдельных элементов;
в случае поломки меняется весь блок.

Совмещенные модели классифицируются по числу розеток и числу выключателей. Разновидности:

с одной клавишей;
с двумя;
с тремя.

Подключение переключателя раздельного.

Способ подключения заключается в соединении между собой проводком электрической цепи в распределительной коробке (РК).

Установка проводится:

Подготовка мест для монтажа розетки (если наружная), если внутренняя – участок в стене.
РК должна иметь:

от электророзетки – 2 отвода;
от выключателя – 2 отвода;
от элетросети – 2 отвода;
отдельно проводится монтаж заземления;
отводы делятся на: нулевые и фазные.

Вначале присоединяется фаза к выключателю. Такие отводы плотно скручиваются и фиксируются изолирующей лентой.
Провод «0» подводится к выходам розетки.
Проводящий нулевой кабель соединяется с нулевым отводом элетро-розетки.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Как производить монтаж в распределительной коробке

Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно.

Зачастую из-за халатности или отсутствия большого опыта в выполнении электромонтажных работ, в распределительных коробках можно встретить скрутки. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Также категорически запрещается соединять медные и алюминиевые провода без какой-либо прослойки.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа:

Пайка контактов.
Сварка проводников при помощи специальных трансформаторов.
Соединение проводников с помощью специальных зажимов (WAGO).

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

https://youtube.com/watch?v=9cG_VmdR4uk
