Как проложить кабель в земле - 20 глупых ошибок. идеальная траншея и подземный кабельный ввод

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.

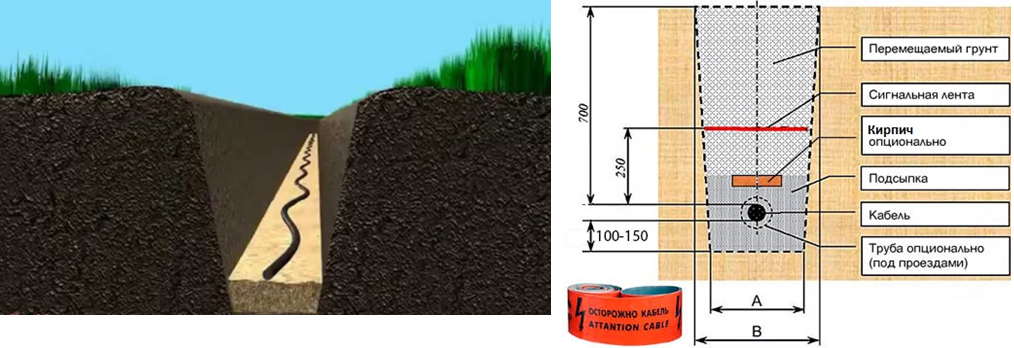

На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Способы прокладки кабеля для уличного освещения

Методы прокладки кабеля:

воздушный: кабель содержит несущий элемент для крепления провода;
подземный: кабель с оцинкованной проволокой, возможно укладывать, не применяя дополнительную защиту.

Для прокладки кабеля подходит:

открытая местность;
подземная укладка;
стены зданий.

Кабели укладывают:

Открытым способом. Монтаж осуществляется не менее, чем в двух метрах над поверхностью, на стенах, столбах, опорах и т. п. Необходима дополнительная защита от повреждений. Подземная укладка допускается только для бронированной линии.
Скрытым способом. Кабель прокладывается в ж/б-лотках, гофрированных коробах или трубах, каналах, блоках, траншеях.

Варианты прокладки проводов и кабелей по различным основаниям

Монтаж кабеля, а также способы подключения провода на опоре будут иметь существенные отличия в зависимости от материала и типа основания.

Наиболее распространённые виды прокладки кабелей на ограждении загородного участка для:

Забора выше двух метров. Не требуется дополнительная защита от механических повреждений. К стальному тросу (около двух миллиметров) хомутами крепится проводник. Недорогой и относительно лёгкий способ монтажа.

Деревянного забора ниже двух метров. Защита кабеля должна быть изготовлена из негорючего материала. Уголки и металлические короба стоят больше, дешевле использовать гофрированную трубу из металла.

Каменного или кирпичного забора ниже двух метров. Кабель крепится также, как при открытом способе проводки по стенам. Должны соблюдаться все требования безопасности.

Металлического забора (например, профнастил) ниже двух метров. Потребуются трубы или короба. Пластиковая гофра – наиболее простой вариант (предпочтительнее полиэтиленовая чёрная). Крепится к несущей поверхности с шагом не более одного метра.

Прокладка кабеля по каменному или бетонному забору

Укладка производится на высоте 2,75 метра. Изолированному проводу, имеющему внешнюю оболочку, не требуется дополнительная защита. Подходит стандартный ВВГ-кабель. Однако, предпочтительнее наличие двойной оболочки.

Монтируется кабель в случае монолитного забора непосредственно на поверхность с помощью металлических или пластиковых хомутов.

При использовании СИП-кабеля с одним изолирующим слоем нужно, применив монтажные специальные хомуты, обеспечить зазор около 6 см.

Если забор сборный, то монтаж кабеля осуществляется с помощью троса (точки подвеса на опорах).

В качестве защиты подойдёт труба, гофр-рукав или короб.

Прокладка кабеля по деревянному забору

По высоте требования такие же, как и для бетонного основания.

С помощью керамических роликов обеспечивается определённое расстояние от деревянного основания. Кабель не должен соприкасаться с деревом. Укладка производится в гофр из негорючего материала: специальный пластик, металл.

Часто используется прибитая к забору полоса из стали, которая также выступает в качестве несущей конструкции.

Прокладка кабеля по металлическому забору

В этом случае главное – обеспечить электробезопасность.

Кабель монтируется стандартными креплениями, как в случае с обычной стеной.

По забору из сваренной прочной рамы оптимальной будет прокладка по горизонтальной верхней направляющей, с учётом высоты (при высоте ниже 2,75 м обязательно наличие короба или рукава).

Для заборов из сетки или решёток – лучшим вариантом будет трос (подвес – на опорах). Поскольку сетчатые заборы, как правило, ниже 2,5 метров, в любом случае понадобятся короба или гофр, которые можно крепить и на опоры, и на саму сетку, как и распределительные монтажные коробки.

Основы оборудования дачной электросети

Энергоснабжение на даче состоит из следующих этапов:

Схема: прокладка электрокабеля

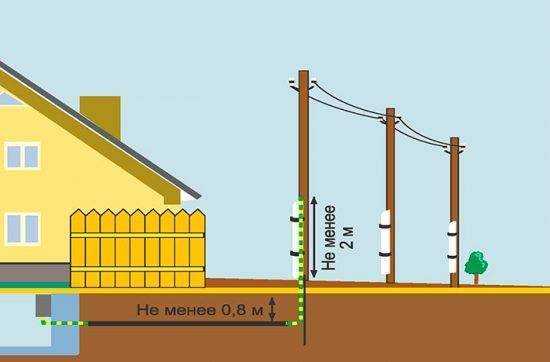

Подведение коммутации к участку. Точка подключения на столбе — силовой щиток с прибором учёта потреблённого электричества. Он может располагаться вверху или снизу. Как правило, ваша дача уже запитана: кабель от столба до силового щитка дома проведён. Но иногда приходится делать это самостоятельно, тоже подземным способом.
Прокладка кабеля к точкам энергопотребления на вашем участке. Это как раз тот этап, где нужно копать траншеи. Уложите в них кабель, но пока не закапывайте.
Проверка работоспособности. Если ваша внутренняя сеть будет обширной, лучше привлечь для испытания энергетиков. Дополнительно потребуется проверка сопротивления изоляции линии и фазировки сети.
Финальные работы: закапывание траншей, подключение оборудования.

Не каждый кабель и не каждая изоляция готовы находиться в земле. Покупайте только сертифицированный, качественный товар, пригодный для такого способа укладки. Оптимальный вариант — силовой кабель серии ВВГ. В любом случае, сечение не должно быть меньше 4 мм.

Совет. Отлично справляется в таких условиях кабель ВББШ. Это специальный материал для подземных работ. Он не нуждается в дополнительной изоляции трубой, поскольку уже встроен в стальной рукав.

Прокладка витой пары в квартире

По существующим правилам, для каждой квартиры должна быть сделана точки доступа с возможностью отключения. Делает её провайдер, чаще в виде специальной розетки.

Прокладка кабеля от точки доступа до компьютера или распределительного устройства (роутера) вашей домашней сети выполняется единым кабелем без стыковых соединений.

Если такие разрывы нельзя избежать, например, при сложных переходах или большой длине, для соединения используются репитеры. Они требуют подключения к электропитанию.

Ввод кабеля витая пара в квартиру осуществляется через отверстие в наружной стене квартиры. Оно делается специально или используется существующее отверстие для ввода кабельных линий. Новое отверстие в стене нужно оформить пластиковой гильзой (любой кусок пластиковой трубы).

На участке от этажного щита до ввода в квартиру кабель нужно проложить в коробе. Реально открытая прокладка витой пары, не только не эстетична, но и не безопасна в смысле повреждения.

В квартире после ремонта прокладку витой пары делают в пластиковом коробе или в плинтусе с кабель каналом. «Разбрасывать» кабель по полу не только не красиво, но и опасно для повреждения кабеля. Помните, кабель витая пара для компьютера, починить скруткой не получится. Для телефона можно и скрутить.

Самым простым способом прокладки кабеля по квартире, остается закрепление кабеля на деревянном плинтусе пластиковыми скобами (крепеж кабеля круглый).

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

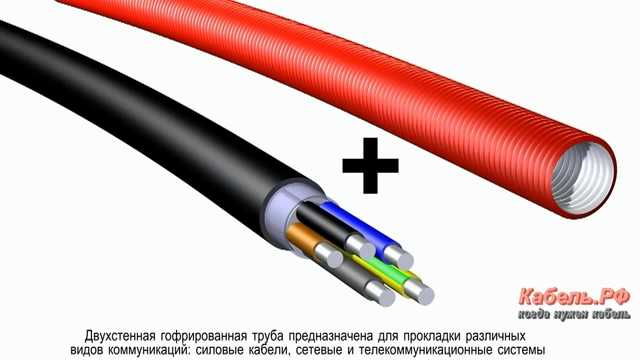

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

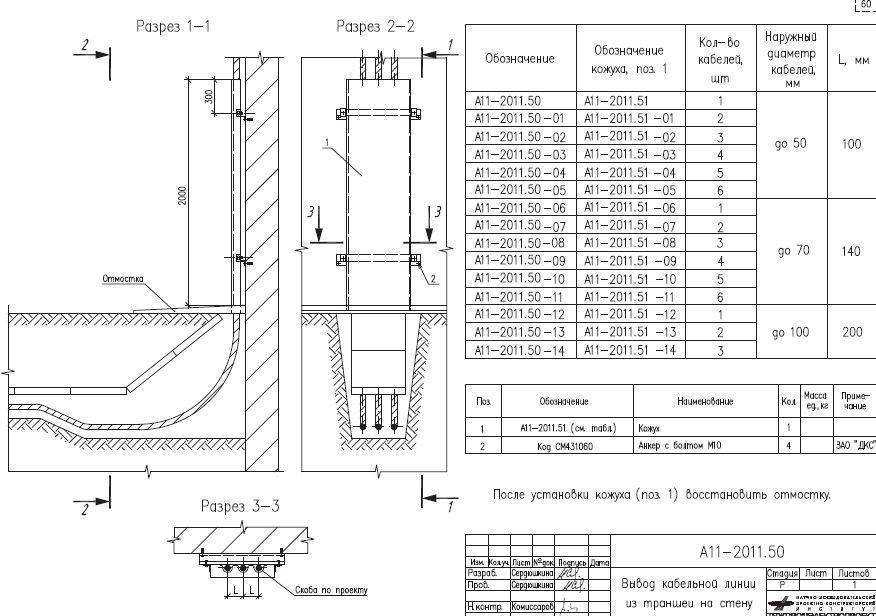

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Подсыпка траншеи песком

Ошибка №5
Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6
Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм.

А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

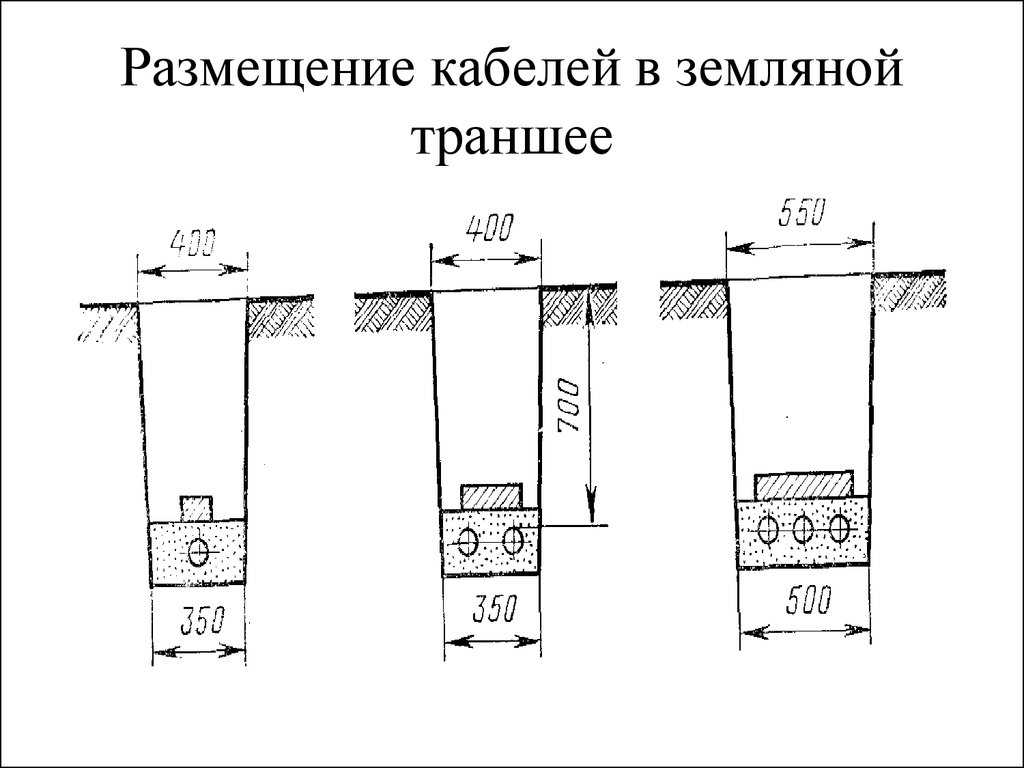

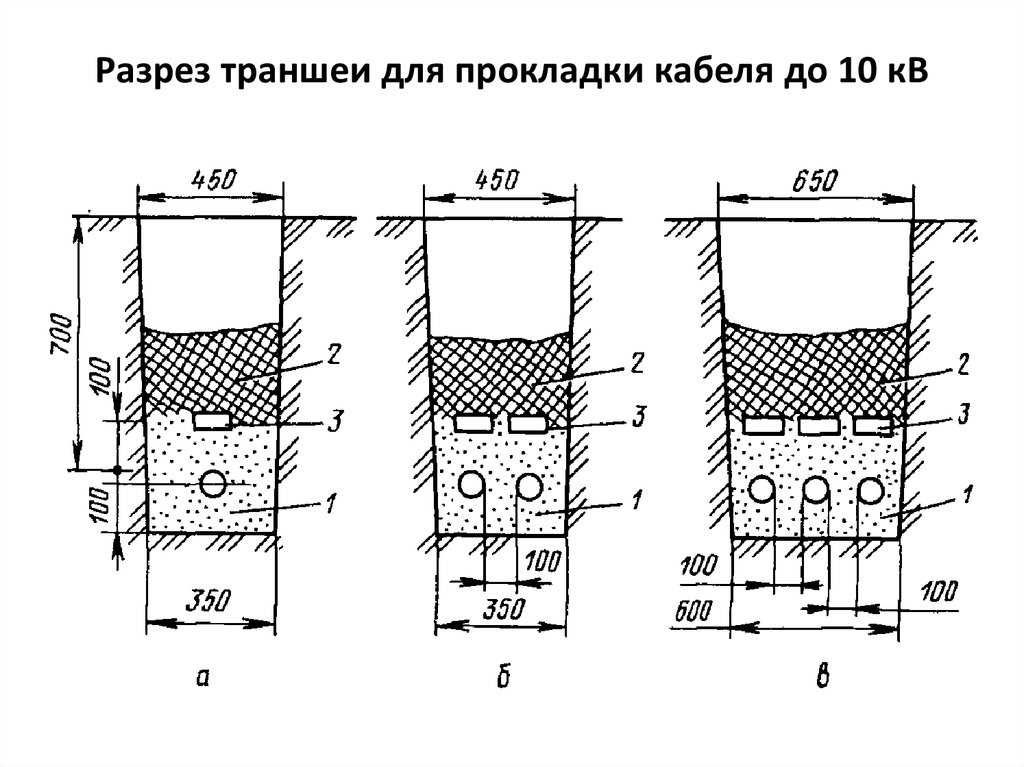

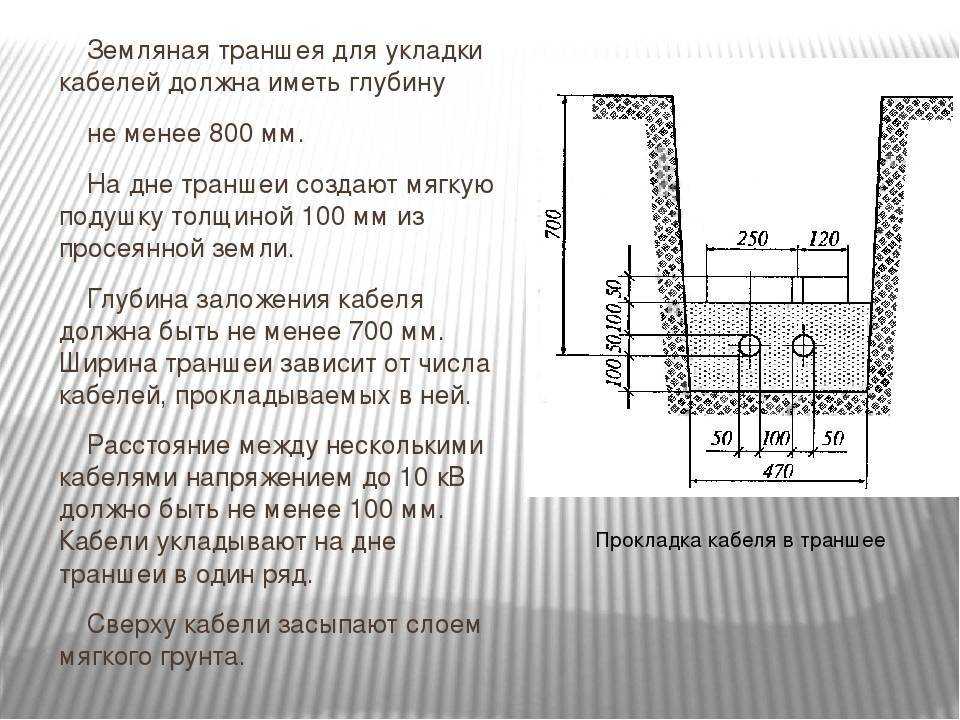

Параметры кабельных траншей

При земляном способе протяжки силовых кабелей, для укладки надо нарезать траншеи. Снизу выстилается дренажный материал, а сверху засыпается мелкозернистым грунтом без камней и строительного мусора.

На какую глубину закладывают кабель

Глубина закладки зависит от мощности линии. Эти соотношения указаны в таблице:

35 – 110 кВ;
на всех пересечениях улиц и проездах, независимо от напряжения;
при прокладке по пахотным участкам земли.

Другие требования к прокладке электрического провода в земле

Есть иные правила, которые необходимо соблюдать при подземной прокладке кабеля.

Расстояние между ними зависит от напряжения:

Напряжение в киловольтах (кВ)	Расстояние между линиями (мм)
10	100
20-35	250
110-220	500

По согласованию с владельцем насаждений расстояние можно уменьшить только укладкой подкопом, в защитных трубах. По отношению к кустарникам достаточно соблюсти 75 см.

Линии до 35 кВ должны пролегать не ближе 1 м до канализационных (в том числе дренажных), водопроводных труб.
В случае с газопроводами это зависит от давления в трубах. Граница – 0,588 МПа: до этого значения выдерживается 1 м, выше – 2 м.

Когда электрическая трасса параллельна теплопроводу, расстояние между внешними стенками не должно быть меньше 2 метров. Теплоизоляция второго должна быть такой, чтобы температура прогретой земли не превышала 10 градусов для низковольтных линий, и 5 для высоковольтных.
Если закладка делается параллельно с автодорогой или проездом, траншею роют с внешней стороны кювета или подошвы насыпной подушки на расстоянии 1 м. При наличии бордюрного камня, оно увеличивается до 1,5 м.

При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.

Если кабельная линия пересекает въезд во двор или гараж, вместо туннелей используют трубы. Так же кабель защищается в местах пересечения канавы или ручья.

Если подземная электрическая линия проходит параллельно воздушной, напряжением тока от 110 кВ, расстояние между ними по вертикали должно быть не меньше 10 м, до заземлителей 5 м.

От кабеля до самой опоры ВЛ должно быть 1 м при прокладке без гофротрубы, и 50 см при прокладке в трубе. Полметра предусматривается и в случае пересечения в земле проводов разного назначения (например, с кабелем связи).

Условия защиты кабельной трассы

На всём протяжении траншеи кабель должен быть защищен от механических повреждений:

Сверху, внутри траншеи — ж/б плитами, если напряжение более 35 кВ.
Сверху, внутри траншеи — один слой полнотелого глиняного кирпича поперёк кабельной трассы (кирпич силикатный использовать нельзя) – при напряжении 20-35 кВ.
Сбоку, вдоль трассы – если траншею рыли узкой фрезой (250 мм и меньше).
Можно не защищать (за исключением городских сетей), если минимальная глубина заложения составит 1 метр, а мощность меньше 20 кВ.
Низковольтные кабели (менее 1 кВ) защищают только там, где вероятнее могут производить раскопки.

Правила для прокладки отдельных участков

Кроме требований ПУЭ, имеется ещё ряд норм, выполняемых при устройстве подземного расположения кабелей. Это рекомендации к некоторым составляющим, которые могут присутствовать не на каждом объекте монтажа, но требуют особого внимания к выполнению.

Принцип разметки траншеи

Планировку трассы для прокладки электрокабеля желательно производить прямолинейными фрагментами. Это обезопасит канал при возможных строительных или земельных работах. К тому же устранение аварий на извилистых отрезках более трудоёмкое. Завороты под прямым углом недопустимы из-за возможности излома изоляционного покрытия и непосредственно жил. Поворотные сегменты выполняются с радиусом изгиба не менее двадцати диаметров укладываемого кабеля. На подобных участках касание проводами стенок канала не рекомендуется.

Устройство вводных конструкций

До сих пор во многих домах доступ электроэнергии обустраивается по старинке — укладкой кабеля в металлические трубы. Но эта методика имеет несколько существенных слабых сторон:

Стальные конструкции притягивают наведённое электричество.
В случае грунтовых сдвигов или естественной усадки зданий кабель может повредиться краем такой трубы.

Такой материал не подвержен воздействию грызунов из-за вязкой и скользкой структуры.
Надёжная изоляция от попадания влаги при герметизации стыков силиконовыми материалами.
Прокладка кабеля облегчается предусмотренными внутри трубы проволочными сердечниками.
Технология сборки из труб ПНД позволяет монтировать всю конструкцию на поверхности с последующим опусканием внутрь траншеи.
Повреждение ручным инструментом при раскопке практически исключается.

https://youtube.com/watch?v=TKq5dRCJD2c

Пересечение с другими конструкциями

Разрабатывая схему укладки провода под землёй, необходимо изучить план пролегающих коммуникаций и постараться максимально исключить пересечение с ними. На практике установлено, что лишняя протяжённость трассы в обход паутины трубопроводов и кабельных каналов в дальнейшем позволит быстрее и без привлечения добавочных средств произвести аварийно — восстановительные работы. А также необходимо реализовывать нормативы по наименьшим разрешённым расстояниям до некоторых конструктивных элементов:

Дистанция до фундамента здания, хозяйственных сооружений, столбов и подобных устройств должна составлять не менее 0, 6 м, за исключением вводных устройств, кроме ввода в здание. На территории своего участка расстояние до проложенных кабельных трасс — 0, 1 м.
Отступ от функционирующих коммуникаций (за исключением газовых и отопительных) и кабельных каналов под напряжением до 10 киловольт, принадлежащих различным компаниям, должен составлять не менее 250 миллиметров. Оповещение и согласование с хозяевами коммуникаций строго обязательно.
Расстояние до домашней вводной газовой трубы, расположенной под землёй, не менее полуметра.
Отопительный вход в строение должно отделять 2 метра. Если на теплотрассе имеется дополнительная термозащита, понижающая температуру прилегающего грунта на 10 градусов, расстояние снижается до 5 м.
При прохождении кабельной трассы вдоль коммуникаций их должно разделять полметра. В случае с паропроводом без специальной изоляции расстояние увеличивается до двух метров.
Провода, прокладываемые рядом с трубопроводами, должны располагаться сбоку от них, а не снизу.

Требования к укладке кабеля

Рассмотрим некоторые правила прокладки кабельных линий под землёй поподробнее:

Глубина залегания кабеля. Она ориентируется на уровень промерзания земли и проходящих поблизости грунтовых вод. Эти факторы оказывают негативное воздействие на изоляцию проводов. ПУЭ на эту тему строго рекомендует делать заглубление не менее 0, 75 метра (касательно низковольтных линий). Меньшее залегание грозит нанесением повреждений от случайных земляных работ или движения тяжёлой техники.
Надёжная защита от механических повреждений достигается укладкой труб или гофрированных рукавов. Эта мера не только убережёт кабель от сезонных колебаний грунта, но и облегчит демонтаж старого и прокладку нового провода. При небольшой протяжённости трассы и удовлетворительного состояния такого канала можно просто привязать новый кабель к старому и аккуратно вытянуть.
Песчаная подушка гарантирует дополнительную защиту от внешних воздействий. Она предохраняет изоляцию от соприкосновения с возможными жёсткими и острыми включениями в земле. Подсыпку наносят под кабель и с обязательным уплотнением песка сверху. Контрольная лента укладывается в канал в 25 сантиметрах для предупреждения о проходящей здесь электрической трассы. Такая глубина объясняется размерами штыка лопаты, которая не достанет до кабеля.
Для подземной проводки с напряжением свыше 1 тыс. вольт предусмотрена защита бетонными плитами.
Не рекомендуется укладывать кабели с натяжкой. Это грозит обрывом при движении пластов земли. Отмерять кабель нужно с запасом и укладывать его небольшими петлями. Это выручит при повреждении: за счёт излишка можно вырезать аварийную часть и установить муфту.

Как проложить трассу?

Планируя электротрассу под землей, следует придерживаться таких основных нюансов:

Избегать пересечений с другими кабелями. В случае, когда такой возможности не имеется, то расстояние от кабеля до кабеля должно составлять не меньше 15 см. При этом в области пересечения на кабеля следует надеть специальные жесткие футляры, которые обычно делаются из водопроводных пластиковых труб. На кабель, который был проложен ранее можно надеть просто распиленную асбестовую трубу, после чего соединить ее при помощи скотча или стяжек.
Пересекая водопроводные, канализационные, газовые трубы, необходимо соблюдать расстояние до кабеля, которое должно быть не меньше 50 см, в случае если укладка идет без защитной оболочки. И достаточно будет 25 см при наличии оболочки. Защитная оболочка при этом должна выходить на два метра в две стороны от мест пересечения.
В случае, если прокладка кабеля необходима вдоль трубопровода или вдоль канализации, газовых труб, то расстояние от них должно быть как минимум один метр, а в случае прокладки с использованием труб это расстояние можно свести к 25 см.
Когда подземная электротрасса будет проходить по всей длине теплотрассы, то расстояние не должно быть меньше двух метров, при этом теплотрасса должна иметь хорошее изоляционное покрытие.
По периметру следует обходить площадку в том случае, если необходима парковка. А если обойти ее не получается, то трассу следует прокладывать или же немного глубже, или же при прокладке использовать жесткие футляры.
Большие деревья нужно тоже обходить по кругу, радиус которого должен составлять не менее двух метров. Другой вариант — проложить трассу таким образом, чтобы до ствола дерева было хотя бы два метра. Можно еще на необходимой глубине под деревом проложить трубу длиной около двух метров, сквозь которую и будет проведен кабель.
От места укладки кабеля ближайших до кустарников расстояние должно составлять не меньше 75 см.
В случае, когда прокладка кабелей осуществляется вдоль фундамента дома, расстояние от него должно составлять не меньше 0,6 м.

Далее следует провести проверку соответствия требованиям, и можете приступать к созданию траншеи.

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

в прогретом помещении (провод прогревается от 18 до 72 часов);
установкой палатки и использование тепловых пушек;
трансформатор (прогревается прямо во время прокладки до +20 °С).

Нормы для прокладки под землёй

Помимо этого, прокладка кабелей в земле и монтаж должны выполняться в соответствии с ПТЭЭП и ПУЭ, вне зависимости от назначения вводимого провода. Из этого следует что:

Провод должен быть заложен на глубину не меньше чем 70 см. В случаях, если подземная линия имеет длину меньше 5 метров, а провод защищён трубой, то возможно проложить кабель под землей на глубине 50 см;
Запрещена проводка линии под фундаментом дома. Расстояние до фундамента должно быть минимум 60 см. Когда прокладываемый провод идёт из дома в другую постройку через фундамент, то следует защитить силовой провод трубой из стали. Защищать трубой прокладку кабеля нужно обязательно, так как оно подвержено различным воздействиям. Любой кабель должен быть тщательно уложен и защищён;
Между двумя проводами в одной траншее должно быть расстояние не менее 10 см, по этому показателю и определяется ширина канавы;
Следует держать отступ от кустарников не меньше 75 см, а от деревьев не меньше 2 метров. Отступ можно игнорировать, если имеется дополнительная защита проводника;
От канализации и водопровода должна быть соблюдена дистанция более метра, от газовой трубы – от двух и более;
Когда проводные линии в траншее пересекаются, тогда нужно иметь между ними отделяющий слой земли, толщиной не менее полуметра;
Провод, проходящий в земле, должен быть бронированным и предназначенным для прокладки под землёй. Слой брони нужен для обеспечения защиты от вредителей и физических повреждений;
Когда решено прокладывать кабель с использованием специальной лебёдки, что раскручивает барабан, тогда механизм должен быть оснащён ограничителем. С устройством ограничения можно совершить прокладку змейкой, что исключает натяжку линии;
Когда требуется самому провести соединение электрического проводника под землёй, можно использовать особые муфты, сделанные из металла. Такой соединительный элемент обеспечивает надёжный и долговечный контакт;
Чтобы обеспечить дополнительную защиту силовой линии под землей, возможно использование асбоцементной трубы или можно построить сооружение для проводов из кирпича;
Сверху положенного в землю проводника требуется провести сигнализирующую ленту с написанным предупреждением о проводе.

Проблемы и ошибки

Самые распространенные ошибки и чего нельзя делать:

Закапывать в траншею кабель, не предназначенный для наружной прокладки.
Копать траншею вплотную к фундаменту.
Делать глубину траншеи менее 900 мм.
Не обустраивать песчаную подушку.
Не утрамбовывать песок, укладывая провод на рыхлый грунт.
Укладывать кабель кольцами.
Использовать силикатный или пустотелый кирпич для защиты.

Все перечисленные ошибки можно исправить, если заранее придерживаться правильной технологии укладки кабеля.

Скачать бланк акта приемки траншей, каналов, туннелей и блоков под монтаж кабелей (форма 14а)
Скачать пример типового проекта прокладки кабеля
Скачать типовую технологическую карту на кабель

Нормативные требования

Существуют определённые нормы, направленные в первую очередь на безопасность электрической линии, проложенной под землей и мероприятия по обнаружению и обслуживанию кабеля.

Первое — это выбор марки кабеля. Не каждый кабель можно без вреда и ущерба электрическим свойствам проложить под землею. Существуют специальные кабеля типа: ААШв, ААБл, АСБл, ВБбШв и АВБбШв.

При выборе сечения жилы, необходимо выбирать кабель большего сечения, делая поправку на то, что находится он будет под землею. А это значит жилы будут греться сильнее, находясь в замкнутом пространстве.

Что касается требований к самой прокладке кабеля, выделим следующие:

Не меньше 70 сантиметров составляет глубина кабельной траншеи.
Расстояние между стеной и кабелем в траншеи 50 сантиметров.
Если несколько кабелей в траншеи, то расстояние между линиями должно быть не менее 10 сантиметров.
Расстояние кабельной трассы от фундамента строения составлять 60 см. Расстояние до дерева 2 метра, 1 метр от кустарника. Если кабель будет проложен в трубе, эти расстояния можно сократить до 50 сантиметров.
· Расстояние от труб водопровода и канализации, а также газовых труб не менее 1 метра.
При прокладке кабеля зимой выполняться определенные мероприятия.
Прокладка кабеля на пересечении с дорогой должна осуществляться в защитной трубе. Траншея глубиною не менее 1 метра. Диаметр трубы должен позволить беспрепятственно завести кабель или произвести его замену.

Для прокладки кабеля необходимо подготовить траншею. Перед этим нужно произвести разметку территории, с помощью колышков и шпагата отметить направления, по которым будут проводиться земельные работы. Соблюдать безопасные дистанции при постройке маршрута. После того как определились с планом, необходимо составить план территории и отметить на нем траншею, с указанием расстояний и дистанций от объектов. Данное мероприятие упростит поиск кабельной линии через 5-10 лет в случае необходимости.

Как писалось ранее, глубина траншеи под электрический кабель должна быть не меньше 70 см. С ровными боками. Повороты траншеи должны быть достаточного размера, и учитывать свободный радиус изгиба кабеля. Без посторонних предметов, которые могут повредить оболочку кабеля, камней, стекла и прочего мусора на дне траншеи. К этому нужно подойти ответственно.

Далее дно выкопанной траншеи трамбуется. На низ засыпается подушка из песка для кабеля, слоем не меньше 5 сантиметров. Кабель при укладке в траншею раскатывают, а не скидывают витками, чтобы не повредить изоляцию.

При отрицательных температурах пластиковая изоляция становится твердой и ломкой. И при раскручивании и укладке замёрзшего кабеля в траншею, на нем наверняка лопнет изоляция во многих местах, и кабель полностью станет не пригодным к эксплуатации. Поэтому бухту кабеля выдерживают при комнатной температуре 20 °С несколько часов. Или же прогревают кабель специальным трансформатором, делают шлейф из проводников и током нагревают жилы. Время работы с кабелем на морозе лимитировано, и зависит от температурного допуска самого кабеля и наружной температуры воздуха. При температуре ниже – 20 °С, работать с кабелем не разрешается.

На усадку грунта и сезонные колебания температуры, кабель берут с запасом длины 2-3 процента, и укладывают в траншею змейкою. Сверху на кабель насыпается такая же подушка из песка, как и снизу

На подушку сверху кабеля, вдоль укладывается лента с предупреждающей надписью: «Осторожно, кабель!». После этого можно засыпать траншею землей

Монтаж кабеля в земле
