Как проверить фоторезистор мультиметром

Конструкция фототранзистора

Как известно, самым распространенным видом транзистора является биполярный транзистор. Фототранзисторы, как правило, биполярные устройства NPN типа.

Несмотря на то, что и обычные биполярные транзисторы достаточно чувствительные к свету, фототранзисторы дополнительно оптимизированы для более четкой работы с источником света. Они имеют большую зону базы и коллектора по сравнению с обычными транзисторами. Как правило, они имеют непрозрачный темный корпус с прозрачным окошком для света.

Большинство фототранзисторов производят из полупроводникового монокристалла (кремний, германий), хотя встречаются фототранзисторы, построенные и на основе сложных типов полупроводниковых материалов, например, арсенид галлия.

Фоторезистор: принцип работы, где применяется и как выглядит

Фоторезисторы (фотоэлектрические приборы – это приборы, которые могут изменять свои технические характеристики под влиянием света. Нашли свое применение такие приборы во всей электрики и электронике.

Их значение переоценить крайне сложно. Сам термин фоторезистор говорит за себя. Они изменяют сопротивление под влиянием светового потока.

Такой резистор может иметь номинальное сопротивление 1-200 ОМ, но на свету, оно может уменьшиться в десятки и даже сотни раз.

Основное преимущество этих радиодеталей – зависимость сопротивления от степени освещения. Именно поэтому их можно использовать в различных датчиках или измерителях освещенности. Но есть и ряд недостатков – с ними не удобно работать по причине высокого сопротивления.

В данной статье будут рассмотрены все характеристики и особенности фоторезисторов, а также приведены все необходимые расчеты. В качестве бонуса, в статье содержится видеоролик и скачиваемый файл, где содержится интересная дополнительная информация.

Как работает фоторезистор

Фоторезисторы (ФР) обладают высокой чувствительностью в достаточно широком диапазоне (от инфракрасного до рентгеновского спектра), которая и зависит от длины волны светового потока. Эти радио компоненты все еще применяются во многих электронных устройствах благодаря их высокой стабильности во времени, малым размерам и богатым номиналам сопротивлений.

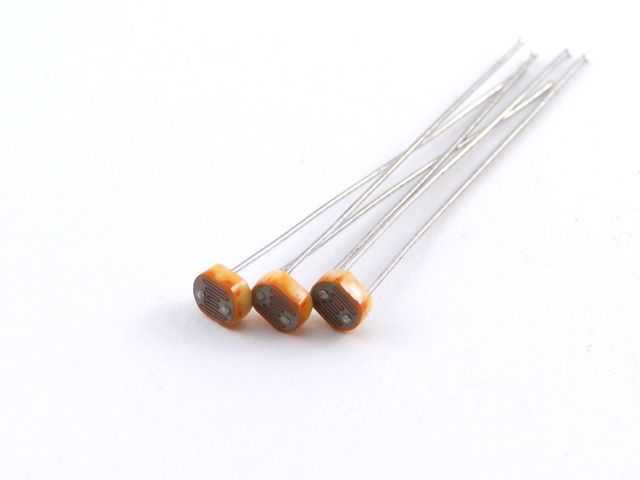

Их обычно изготавливают в пластиковом корпус с прозрачным окном и двумя внешними выводами, полярность подсоединения разницы не играет.

Фоторезистор – это датчик (преобразователь), электрическое сопротивление которого изменяется в зависимости от интенсивности поступающего на него светового потока.

Чем он сильнее, тем больше генерируется свободных носителей зарядов (электронов) и тем ниже сопротивление фоторезистора.

Два внешних металлических вывода этого датчика идут через керамический материал основания к специальной светочувствительной пленке, которая по свойству материал и своей геометрии задает электрические свойства сопротивления фоторезистора.

Так как фоточувствительное вещество по своей природе с достаточно большим внутренним сопротивлением, то между обоими выводами с тонкой дорожкой, при средней световой интенсивности, получается низкое общее сопротивление фоторезистора. По аналогии с человеческим глазом, фоторезистор чувствителен к определенному интервалу длины световой волны.

При выборе датчика приходится обращать на это пристольное внимание, т.к иначе он может совсем не среагировать на источник света. Для характеристики интенсивности света применяют специальную величину называемую освещенность (E). Она показывает количество светового потока, который достигнет определенной поверхности

Она показывает количество светового потока, который достигнет определенной поверхности

Для характеристики интенсивности света применяют специальную величину называемую освещенность (E). Она показывает количество светового потока, который достигнет определенной поверхности.

Для измерения единицы в системе СИ применяется физическая люкс (лк), где один люкс означает, что на поверхность размером один метр в квадрате равномерно падает поток света освещенностью в один люмен (лм).

В реальных условиях световой поток практически никогда не падает равномерно на поверхность, поэтому освещенность получается несколько большей в среднем значении.

Как проверить переменный резистор и потенциометр

Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.

Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.

Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками. А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.

Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.

Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.

Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.

На видео ниже наглядно показывается, как проверить потенциометр мультиметром:

Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.

Полезное по теме:

Принцип действия фоторезисторов

С помощью фоторезисторов определяется наличие или отсутствие света, можно проверить и измерить интенсивность светового потока. В полной темноте их сопротивление существенно возрастает и может достигнуть 1 МОм. Под влиянием света сопротивление, наоборот, начинает резко падать, а его значение будет полностью зависеть от интенсивности света.

В зависимости от материалов, применяемых для изготовления фоторезисторов, эти устройства разделяются на две группы, основными признаками которых являются внутренний и внешний фотоэффект.

Элементы с внутренним фотоэффектом производятся из нелегированных материалов – германия или кремния. Принцип действия их довольно простой. Попадая на поверхность устройства, фотоны приводят в движение электроны. В результате, начинается их перемещение из валентной области в зону проводимости. Далее, в материале в большом количестве появляются свободные электроны, способствуя улучшению проводимости и соответствующему уменьшению сопротивления. Это в общих чертах объясняет, как работает фоторезистор.

Достижение внешнего фотоэффекта становится возможным за счет материалов, из которых изготавливается фоторезистор. Для придания нужных свойств в них добавляются специальные примеси, известные как легирующие добавки. Они изменяют параметры в нужную сторону и способствуют созданию новой энергетической зоны, насыщенной электронами, поверх имеющейся валентной области. Такие электроны требуют гораздо меньшее количество энергии для перехода в зону проводимости. Результатом этого становится повышенная чувствительность фоторезисторов к разной длине световых волн.

Виды и принцип работы, обозначение на схемах

В зависимости от материалов, используемых во время изготовления на производстве все, фоторезисторы можно условно разделить на две большие группы: с внутренним и внешним фотоэффектом.

В производстве элементов с внутренним фотоэффектом и применяют нелегированные материалы, например германий или кремний. Фотоны, попадающие на фоторезистор, заставляют электроны двигаться из валентной в зону проводимости.

Благодаря этому возникает огромное число свободных электронов, тем самым резко возрастает электропроводность и, поэтому, снижается сопротивление. Фоторезистор с внешним фотоэффектом изготавливают из материалов, с добавлением примесей легирующей добавки, которая создает новую энергетическую зону поверх имеющейся валентной, богатую электронами.

Кроме того, электронам новой зоны необходимо на порядок меньше энергии, чтобы перейти в зону проводимости благодаря более низкой энергетической щели. Поэтому фоторезисторы с внешним фотоэффектом гораздо более чувствительны к различным длинам светового спекира волн.

Фоторезистор на схемах обозначается также как и обычный резистор, но с добавление двух стрелочек, которые направлены к прямоугольнику. В качестве материалов для фоторезисторов широко используются сульфиды, селениды и теллуриды различных элементов, а также соединения типа A_lMB_v. В инфракрасной области могут быть использованы фоторезисторы на основе PbS, PbSe, PbTe, InSb, в области видимого света и ближнего спектра ультрафиолета — CdS.

Сегодня фоторезисторы широко применяются во многих отраслях науки и техники. Это объясняется их высокой чувствительностью, простотой конструкции, малыми габаритами и значительной допустимой мощностью рассеяния. Значительный интерес представляет использование фоторезисторов в опто- электронике. В радиолюбительских конструкциях фоторезисторы применяются как световые датчики в устройствах слежения и автоматики, автоматических и фотореле в быту, в охранных системах.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы

Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали

Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке

Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь

Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено

Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

1. Измерить омметром, прозвонкой или другим прибором участок цепи.
2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
5. Проверить результаты работы на наличие КЗ.

Читать также: Приспособления для распила бревен бензопилой своими руками

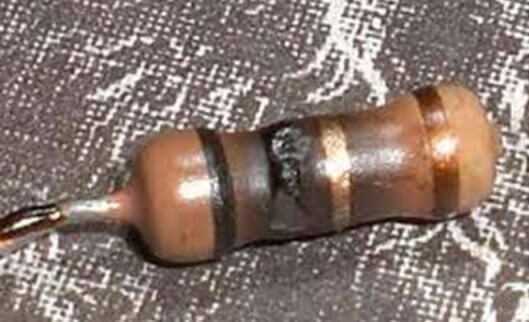

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Что такое фоторезистор, принцип работы и область применения

В электротехнике используется огромное количество различных элементов, и далеко не последнее место среди них занимает сопротивление особого рода – фоторезистор. В этой статье я расскажу, что это такое, а также где до сих пор активно используются эти элементы. Итак, начнем.

Что такое фоторезистор, принцип работы и область применения

Определение, исполнение и изображение на схемах

Итак, для начала давайте дадим определение. Фоторезистор — это полупроводниковый прибор, сопротивление (проводимость) которого изменяется в зависимости от уровня освещенности чувствительной части изделия.

Что такое фоторезистор, принцип работы и область применения

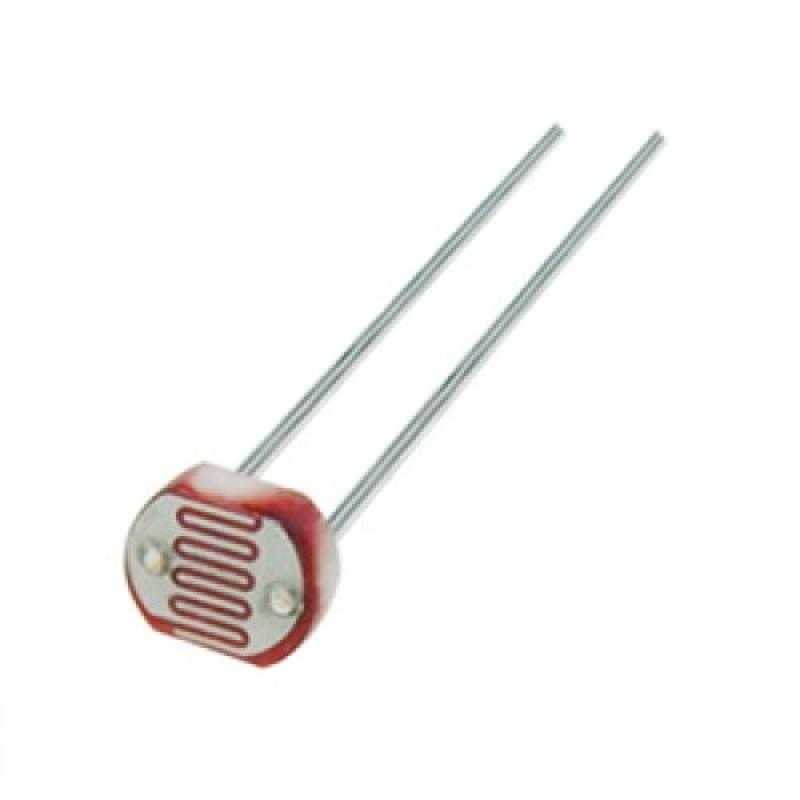

На выше представленной фотографии показан наиболее распространенный вариант исполнения, но встречаются модели в специальных защитных кожухах с прозрачной верхней частью.

А вот таким образом такой элемент обозначается на схемах:

yandex.ru

Принцип действия

Теперь давайте узнаем каков принцип действия у данного радиоэлемента.

Между двумя токопроводящими электродами размещается полупроводник. В том случае если свет не попадает на полупроводник, то его оммическое сопротивление имеет высокое значение (до нескольких МОм). Как только на полупроводник попадает свет, его сопротивление начинает снижаться, то есть проводимость увеличивается.

yandex.ru

Для производства полупроводящего слоя могут использоваться следующие материалы: сульфид Кадмия, сульфид Свинца, Селенит Кадмия и т.п. От того какой материал был применен для производства полупроводника будет зависеть его спектральная характеристика.

Иначе говоря диапазон длин волн, при освещении которыми будет происходить корректное изменение сопротивления.
Именно по этой причине при выборе резистора важно понимать, для работы в каком спектре он предназначен.
Спектральные характеристики материалов таковы:

yandex.ru

Очень часто возникает вопрос: какова полярность фоторезистора? Так вот у данного элемента нет P-N перехода, а это значит что определенного направления протекания тока тоже нет. То есть абсолютно без разницы, каким образом подключать фоторезистор, так как он неполярный элемент.

Как проверить исправность элемента

Проверка фоторезистора на самом деле предельно проста. Для этого нам потребуется мультиметр и, например, папка для бумаг.

Что такое фоторезистор, принцип работы и область применения

Проверка выполняется следующим образом: переведите рукоять мультиметра в положение измерения сопротивления, крокодилами подсоедините щупы (полярность не имеет значения) и поместите элемент в папку, чтобы исключить воздействие света на элемент.

Что такое фоторезистор, принцип работы и область применения

Таким образом вы получите сопротивление элемента в затемненном состоянии. Вытащив фоторезистор из папки, вы увидите, что сопротивление элемента изменилось. Причем чем интенсивнее будет световой поток, тем меньшим сопротивлением будет обладать элемент.

Что такое фоторезистор, принцип работы и область применения

Причем зависимость сопротивления от освещенности будет иметь следующий вид:

yandex.ru

Главные характеристики фоторезисторов

У данных элементов есть несколько основных характеристик, на которые следует обращать внимание при выборе изделия:

1. Темновое сопротивление. Это сопротивление элемента, когда на него не оказывает воздействие световой поток.

Важно также знать, что все фоторезисторы обладают инерционностью в той или иной степени. Сопротивление изменяется не мгновенно, а в течении определенного отрезка времени (десятки микросекунд)

Этот фактор ограничивает применение фоторезисторов в быстродействующих схемах.

Где применяются такие элементы

Итак, несмотря на некоторые ограничения, эти элементы активно используются в следующих устройствах:

1. Фотореле. Устройства, которые предназначены для автоматического включения отключения систем освещения без активного вмешательства человека.

2. Датчики освещенности. В таких устройствах фоторезисторы выполняют функцию регистратора светового потока.

Что такое фоторезистор, принцип работы и область применения

3. Сигнализация. В сигнализационных системах применяются фоторезисторы чувствительные ультрафиолетовым волнам. Принцип таков фоторезистор постоянно освещается источником ультрафиолетового излучения и как только между источником и приемником возникает препятствие — срабатывает сигнализация.

4. Датчики, регистрирующие наличие чего-либо.

Заключение

Вот краткая информация о фоторезисторе, его устройстве и области применения. Если статья оказалась вам полезна или интересна, то оцените ее лайком

Спасибо за ваше внимание

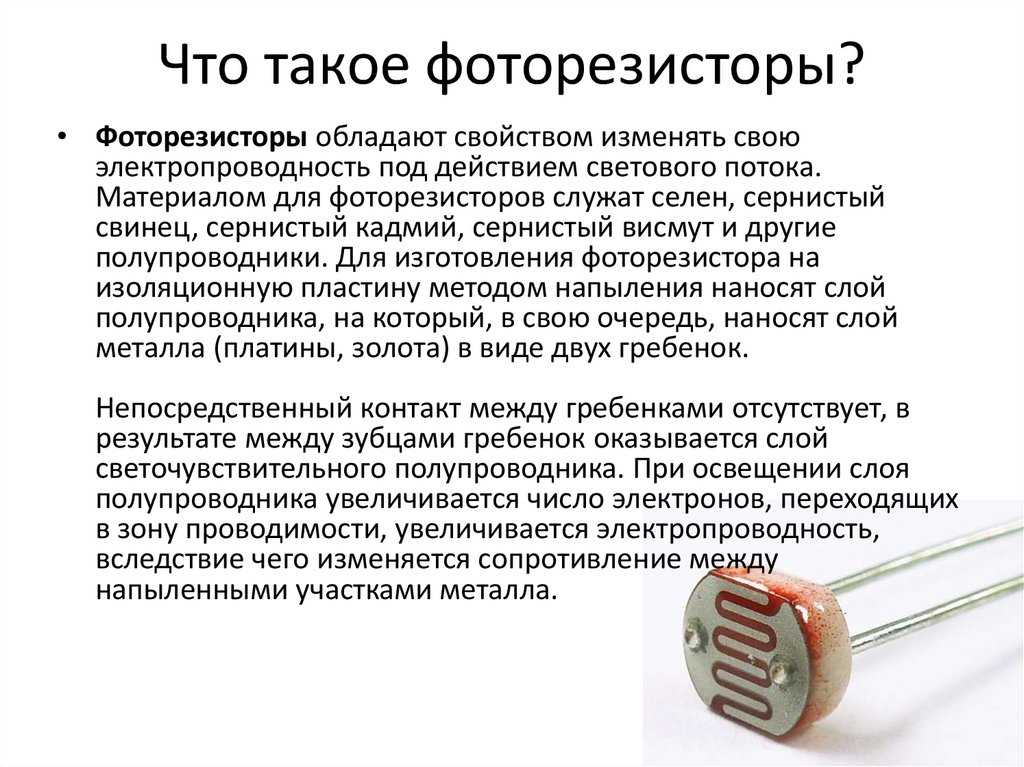

Устройство

От модели к модели меняется форма корпуса или активный слой, но одно остается неизменно.

Это основа — подложка из керамического материала.

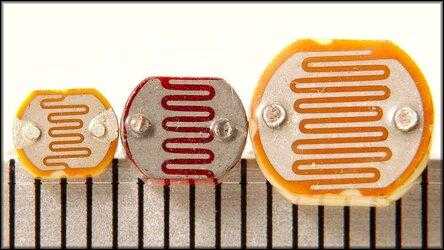

На подложке змейкой наносят методом напыления тончайший слой проводника из золота или платины.

Также в качестве полупроводников могут быть использованы различные типы фоторезистивных материалов.

Если необходимо зафиксировать видимый свет с длинной волны:

То чаще всего применяется селенид кадмия и сульфид кадмия.

Для фиксации инфракрасного излучения пластины могут быть сделаны из:

• германия в чистом виде либо с добавлением небольших примесей;
• кремниевыми;
• сульфида свинца и прочих химических сочетаний на его основе.

В чистом виде германий или кремний встречается в деталях, обладающих внутренним фотоэффектом.

Остальные примеси могут, применены в устройствах с внешним фотоэффектом.

Производство первых серийных сернисто-висмутовых фоторезисторов в нашей стране было налажено в 1948 г.

Позднее их заменили на сернисто-кадмиевые и селенисто-кадмиевыми модели, у которых проявились гораздо лучшие параметры.

В любом случае свойства остаются прежними.

Напыленные, таким образом, слои, имеют вывода на электроды, по которым попадает электрический ток.

Сверху всю конструкцию вмещают в корпус, защищенный тонким слоем прозрачного пластика, через который попадают световые потоки.

Форма размеры и материал защитного корпуса могут быть различными. Эти параметры определяются производителем, исходя из предназначения фоторезистора и выглядят по-разному.

Устройство обычного фоторезистора может быть разного исполнения:

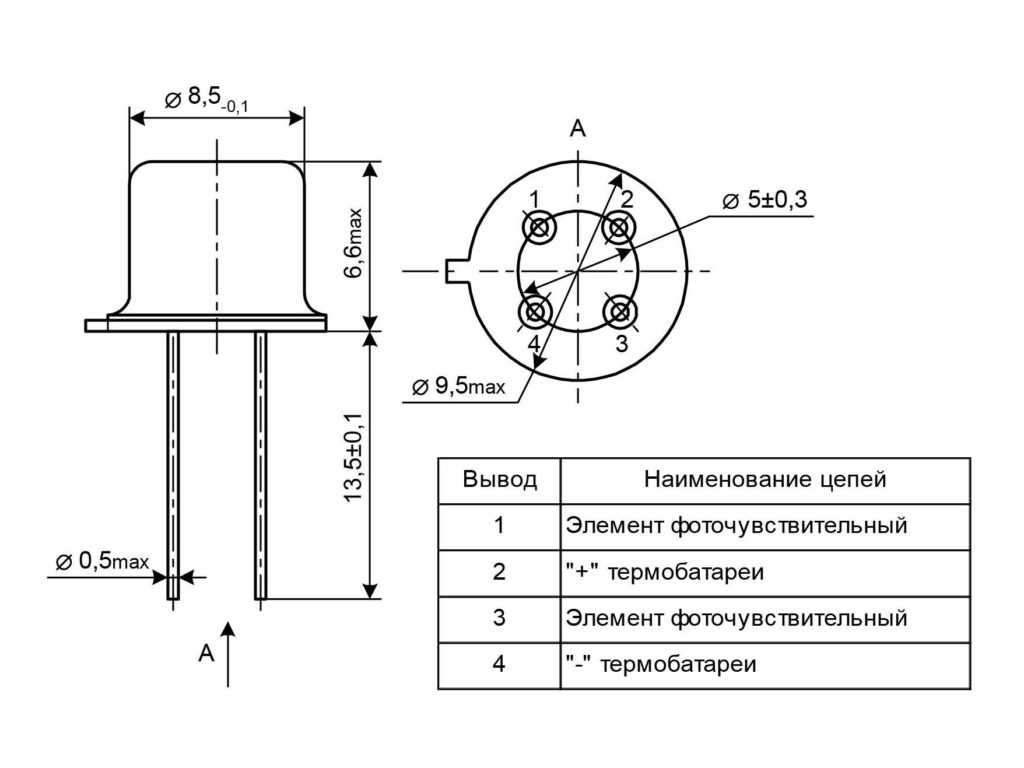

• в металлическом корпусе;
• в пластиковом корпусе;
• открытого типа.

Не всегда применяется и напыление металлов. Токопроводящий слой может быть вырезан из тонкого слоя полупроводника.

Встречаются варианты и пленочных фотодатчиков.

Использование фоторезисторов

Метод считывания аналогового напряжения

Самый простой вариант использования: подключить одну ногу к источнику питания, вторую — к земле через понижающий резистор. После этого точка между резистором с постоянным номиналом и переменным резистором — фоторезистором — подключается к аналоговому входу микроконтроллера. На рисунке ниже показана схема подключения к Arduino.

В этом примере подключается источник питания 5 В, но не забывайте, что вы с таким же успехом можете использовать питание 3.3 В. В этом случае аналоговые значения напряжения будут в диапазоне от 0 до 5 В, то есть приблизительно равны напряжению питания.

Это работает следующим образом: при понижении сопротивления фоторезистора суммарное сопротивление фоторезистора и понижающего резистора уменьшается от 600 кОм до 10 кОм. Это значит, что ток, проходящий через оба резистора, увеличивается, что приводит к повышению напряжения на резистора с постоянным сопротивлением 10 кОм. Вот и все!

В этой таблице приведены приблизительные значения аналогового напряжения на основании уровня освещенности/сопротивления при подключении напряжения питания 5 В и 10 кОм понижающего резистора.

Если вы хотите использовать сенсор на ярко освещенной территории и использовать резистор 10 кОм, он быстро ‘сдуется’. То есть он практически моментально достигнет допустимого уровня напряжения 5 В и не сможет различать более интенсивное освещение. В этом случае вам стоит заменить резистор на 10 кОм на резистор 1кОм. При такой схеме резистор не сможет определять уровень темноты, но лучше определи оттенки высокого уровня освещенности. В общем, вам стоит с этим поиграться в зависимости от ваших условий!

Кроме того, вы также сможете использовать формулу «Axel Benz» для базовых измерений минимального и максимального значения сопротивления с помощью мультиметра и дальнейшего нахождения значения сопротивления резистора с помощью: Понижающий резистор = квадратный корень(Rmin * Rmax), что в результате даст вам гораздо лучший результат в виде:

В таблице выше приведены приблизительные значения аналогового напряжения при использовании сенсора с питанием от 5 В и понижающим резистором 1 кОм.

Не забывайте, что наш метод не дает нам линейную зависимость напряжения от освещенности! Кроме того, каждый датчик отличается по своим характеристикам. С увеличением уровня освещенности аналоговое напряжение будет расти, а сопротивление падать:

Vo = Vcc ( R / (R + Photocell) )

То есть напряжение обратно пропорционально сопротивлению фоторезистора, которое, в свою очередь, обратно пропорционально уровню освещения.

Проверка сопротивления на плате

Элементы, имеющие омическое сопротивление до 200 Ом, должны прозваниваться в этом диапазоне измерений. Если же показания прибора указывают бесконечность, необходимо увеличить переключателем измеряемый диапазон с 200 Ом до 2000 Ом (2кОм) и выше в зависимости от испытываемого номинала. Перед тем как проверить мультиметром резистор не выпаивая его, нужно:

• отключить источник питания;
• отпаять один вывод R, так как из-за смешанного соединения элементов в схеме могут иметься различия между номиналом элемента и показаниями его фактической величины в общей схеме при измерении;
• произвести замер.

Прозвонить на плате можно только низкоомные сопротивления, составляющие номинал от одного ома до десятков омов. Начиная от 100 Ом и выше возникает сложность их измерения, так как в схеме могут применяться радиоэлементы, имеющие более низкое сопротивление, чем сам резистор.

Кроме постоянных резисторов, существуют следующие виды элементов:

• переменный (реостат);
• подстроечный;
• термистор или терморезистор с отрицательным температурным коэффициентом;
• позистор с положительным температурным коэффициентом;
• варистор изменяет свои значения от приложенного к нему напряжения;
• фоторезистор меняет свои значения от направленного на него светового потока.

Проверка резистора мультиметром для измерения работоспособности переменных и подстроечных элементов осуществляется путём присоединения к среднему выводу одного из щупов, к любому из крайних выводов второго щупа. Необходимо произвести регулировку движка измеряемого элемента в одну сторону до упора и обратно, при этом показание прибора должно измениться от минимума до паспортного или фактического сопротивления резистора. Аналогично нужно провести измерение со вторым крайним выводом потенциометра.

Чтобы проверить позистор мультиметром, необходимо подключить измерительный прибор к выводам и приблизить его к источнику тепла. Сопротивление должно увеличиваться в зависимости от приложенной к нему температуры. Тех, кто работает с электроникой, знают, как проверить мультиметром термистор. Перед этим нужно учесть, что при воздействии на него температуры нагретого паяльника его термосопротивление должно уменьшаться. Перед тем как проверить термистор и позистор на плате, необходимо выпаять один из выводов и после этого провести измерение.

Терморезисторы могут работать как при высоких температурах, так и при низких. Позисторы и термисторы применяются там, где необходимо контролировать температуру, например в электронных термометрах, температурных датчиках и других устройствах.

Терморезисторы в схеме используются как температурные стабилизаторы каскадов в усилителях мощности или блоках питания, для защиты от перегрева. Терморезистор может выглядеть как бусина с двумя проводами, а также иметь форму пластины с двумя выводами.

Пример скетча датчика освещенности на фоторезисторе

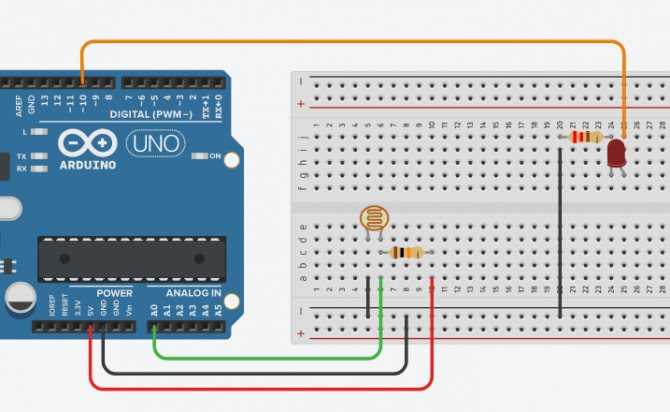

Мы подключили схему с фоторезистором к ардуино, убедились, что все сделали правильно. Теперь осталось запрограммировать контроллер.

Написать скетч для датчика освещенности довольно просто. Нам нужно только снять текущее значение напряжения с того аналогового пина, к которому подключен датчик. Делается это с помощью известной нам всем функции analogRead(). Затем мы можем выполнять какие-то действия, в зависимости от уровня освещенности.

Давайте напишем скетч для датчика освещенности, включающего или выключающего светодиод, подключенный по следующей схеме.

Алгоритм работы таков:

• Определяем уровень сигнала с аналогового пина.
• Сравниваем уровень с пороговым значением. Максимально значение будет соответствовать темноте, минимальное – максимальной освещенности. Пороговое значение выберем равное 300.
• Если уровень меньше порогового – темно, нужно включать светодиод.
• Иначе – выключаем светодиод.

#define PIN_LED 13 #define PIN_PHOTO_SENSOR A0 void setup() { Serial.begin(9600); pinMode(PIN_LED, OUTPUT); } void loop() { int val = analogRead(PIN_PHOTO_SENSOR); Serial.println(val); if (val < 300) { digitalWrite(PIN_LED, LOW); } else { digitalWrite(PIN_LED, HIGH); } } Прикрывая фоторезистор (руками или светонепроницаемым предметом), можем наблюдать включение и выключение светодиода. Изменяя в коде пороговый параметр, можем заставлять включать/выключать лампочку при разном уровне освещения.

При монтаже постарайтесь расположить фоторезистор и светодиод максимально далеко друг от друга, чтобы на датчик освещенности попадало меньше света от яркого светодиода.

Технические характеристики

Какие критерии применять при выборе фоторезистора?

Первым делом обращайте внимание на спектральные характеристики. Если этот параметр вы неправильно выберете, то с большой долей вероятности устройство работать не будет или его функционирование будет нестабильным

Например, фоторезисторы с внутренним эффектом не будут реагировать на дневной свет. Если в качестве облучателя не планируется использовать ИК излучатель, то остановите свой выбор на втором типе приборов.

Другие важные характеристики:

• интегральная чувствительность;
• энергетическая характеристика (порог чувствительности);
• инерционность.

Вольт-амперная характеристика показывает зависимость величины тока от приложенного напряжения. Графически такая характеристика изображается в виде гиперболы. Но если выполняется условие стабильности интенсивности освещения, то ест световой поток Ф = const, то зависимость силы тока от напряжения будет линейной, а график – прямой линией. (см. рис. 8 а).

Энергетическая характеристика показывает, как зависит сила тока от величины светового потока, при постоянном напряжении (см. рис. 8 б). На графике видно как изменяется энергетическая кривая: сначала она устремляется вверх, а при достижении какого-то предела плавно изменяет направление и почти параллельна оси светового потока. Объясняется это тем, что после насыщения полупроводникового элемента его сопротивление минимально и в дальнейшем не зависит от интенсивности света.

Рисунок 8. Характеристики фоторезистора

Что касается инерционности, то она в разной степени присутствует у всех типах датчиков. Если вам нужна молниеносная реакция на свет, то лучше используйте фотодиод.

Принцип работы фоторезистора

Принцип работы фоторезистора основан на таком явлении, как фотопроводимость (фоторезистивный эффект), которое относится к внутреннему фотоэффекту, то есть изменению электропроводности вещества при воздействии на него электромагнитного излучения.

Основой любого фоторезистора служит полупроводник. Под воздействием электромагнитного излучения (видимого света или инфракрасного) в веществе полупроводника возрастает количество носителей тока. Поэтому, в результате освещения полупроводника его сопротивление падает, а при затемнении, наоборот, растёт.

Наглядно увидеть изменение сопротивления фоторезистора можно при помощи мультиметра.

Подключаем выводы фоторезистора к щупам мультиметра, включенного в режим омметра.

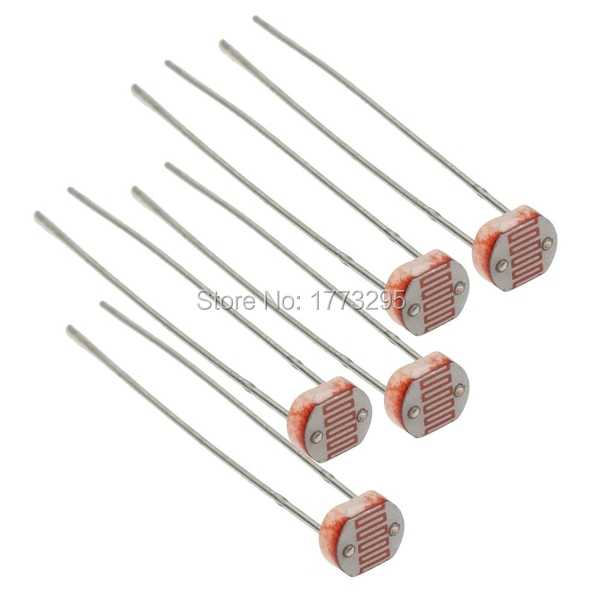

Световое сопротивление фоторезисторов серии GM (GM35**, GM45**, GM55**, GM75**, GM125**, GM205**, GM255**) лежит в интервале 5…200 кОм (в зависимости от конкретного изделия) при освещённости в 10 люкс (lux). Поэтому предел измерения можно выставить в несколько килоом (2k, 20k или 200k).

На фото показано сопротивление импортного фоторезистора GM55** (предположительно GM5516, он же GL5516) в освещённом состоянии. Как видим, оно составляет 1,1 килоОм.

Если фоторезистор накрыть тёмной тканью или просто прикрыть ладонью, то его сопротивление резко увеличится. При этом, чтобы увидеть результат измерения, скорее всего, придётся переключить предел измерения на мультиметре в сторону больших пределов, как правило, мегаомных.

При затемнении сопротивление нашего фоторезистора увеличилось до 121 килоОма.

Стоит понимать, что фоторезисторы изготавливают из полупроводников имеющих один тип проводимости, поэтому никаких p-n переходов в своей структуре они не имеют. Благодаря этому фоторезистор неполярен и может включаться в схему без её соблюдения, в отличие, например, от фотодиода или фототранзистора.
