Как проверить электрику в квартире

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Поиск проводки смартфоном — сканер Walabot DIY

Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

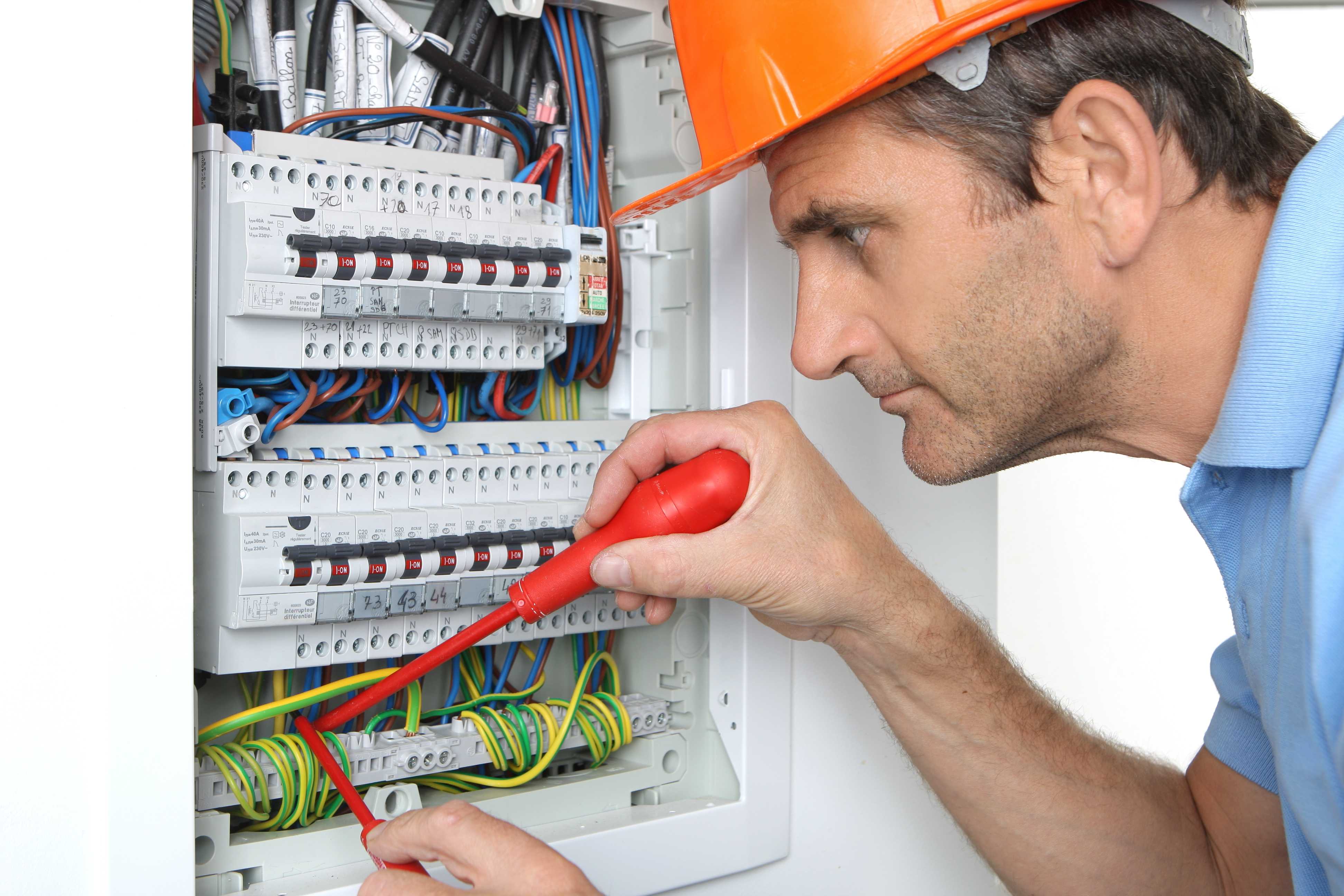

Другой вариант — проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки. Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании

Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте

Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Виды неисправностей

Неисправная электропроводка может являться причиной пожаров и поражений электрическим током. Основные неисправности электропроводки могут быть двух видов:

• обрыв провода, и, как следствие, отсутствие электрического тока на каких-либо участках цепи;
• короткое замыкание фазного провода с нулевым или заземляющим проводом, что приводит к отключению цепи защитными устройствами.

Проверка и поиск неисправностей скрытой проводки значительно облегчается, если существует подробная схема проводки в помещении. Эта схема является обязательной при составлении технического паспорта помещения.

Если схема отсутствует, необходимо определить расположение трасс проводки в стенах. При соблюдении требований ПУЭ, провода и кабели должны проходить по прямой линии, соединяющей распределительные коробки с розетками и выключателями. При этом трассы должны быть строго вертикальными или горизонтальными.

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии – условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом. В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Прокладывание открытых электросетей как оригинальный декор и избавление от старопроводных проблем

Ремонт скрытой поврежденной электропроводки зачастую сопровождается строительно-восстановительными работами, требующими немалых усилий: снятия отделочных материалов, штробление стен, их дальнейшее заделывание, штукатурка поверхности стены, покрытие ее декоративными материалами. Это разумно, когда ремонтные работы по восстановлению проводки совмещаются с капитальным ремонтом.

Но если капитальный ремонт помещению не предстоит, то более рационально в некоторых ситуациях будет прокладывание новой электропроводки на поверхности стены.

При прокладывании нового электропровода можно предусмотреть отведение специальных линий на разные комнаты или устройства. Также в распределительном щите можно установить отдельные автоматы на мощные электроприборы: холодильник, стиральную машину, бойлер, микроволновку, кондиционер и т.д.

Удобным будет и выделение розеточных, осветительных групп покомнатно.

Знать расположение трассы электросети должен каждый владелец жилья

В большинстве случаев к поиску схемы расположения электрокоммуникаций в доме владельцы прибегают, когда уже возникли проблемы.

Между тем, об этом следует подумать и в других случаях:

Перед перепланировкой жилища

Во время перестройки помещения, при изменениях его конфигурации необходимо брать во внимание расположение электросети, чтобы не обесточить квартиру или дом. При установке светильников, навешивании картин, полок или натяжных потолков

При установке светильников, навешивании картин, полок или натяжных потолков

При проведении любых настенных работ нужно знать, где пролегает проводка, чтобы не повредить ее гвоздем или не просверлить.

Часто повреждение проводки происходит во время установки подвесных потолков. Углы, за которые крепится потолок, присоединяют к стене на саморезы, и часто эти крепления попадают на линию электропроводов.

После приобретения жилья

Схему расположения электроцепи необходимо иметь каждому хозяину. Поэтому ее следует составить незамедлительно после приобретения нового помещения. На плане должны быть указаны трассы электрокоммуникаций и точки расположения выключателей, розеток и распределительных коробок. В дальнейшем схема пригодится при расстановке мебели и во время проведения ремонта.

Проверка электропроводки

Проверка на этапе прокладки

Для начала обратим внимание на потенциальные проблемы, которые могут ожидать мастера-электрика при прокладке новой проводки. Как правило, такая проводка прокладывается по голым стенам (или в специально проделанные штробы), и затем – перекрывается штукатуркой и финишной отделкой. Первую проверку всей электропроводки необходимо выполнять до начала всех штукатурных работ!

Первую проверку всей электропроводки необходимо выполнять до начала всех штукатурных работ!

Иначе в дальнейшем вас может ожидать неприятный сюрприз: для устранения неполадок с проводами придется вскрывать штукатурку.

На данном этапе возможные источники проблем с электропроводкой можно разделить на две группы:

• Ошибки строителей (штукатуров, бетонщиков, отделочников)
• Ошибки электрика

И если с первой группой бороться можно только неусыпным надзором, то ошибок электрика можно избежать, тщательно следуя прорисованной схеме проводки при ее прокладке и внимательно проверкой перед началом отделочных работ.

Новая проводка, требующая проверки

Простая проверка новой электропроводки

Итак, мы пришли к моменту, когда проводка проложена. И проложена, вроде, правильно.

Что мы можем сделать на этом этапе, чтобы убедиться в исправности проводки?

Проверяем проводку на наличие короткого замыкания: между нулем, фазой и землей не должно быть контакта. Качество изоляции проводов при высоком напряжении напрямую зависит от качества кабеля, так что если вы не поскупились, и приобрели не самый дешевый вариант – то здесь проблем, как правило, не возникает

Если же вы не уверены в качестве изоляции – можно проверить его с помощью мегаомметра. Как правило, в строительных магазинах такую услугу оказывают при покупке.

Следующий этап проверки – визуальный контроль качества изоляции кабеля. Любые механические повреждения должны быть устранены до того, как кабель будет перекрыт отделкой или штукатуркой.

Если на этом этапе все в порядке, то можно приступать к следующему этапу проверки – прозвонке проводки. Далее мы опишем процедуру прозвонки максимально подробно – по этому алгоритму можно будет проверить как новую проводку, так и проводку в уже жилой квартире.

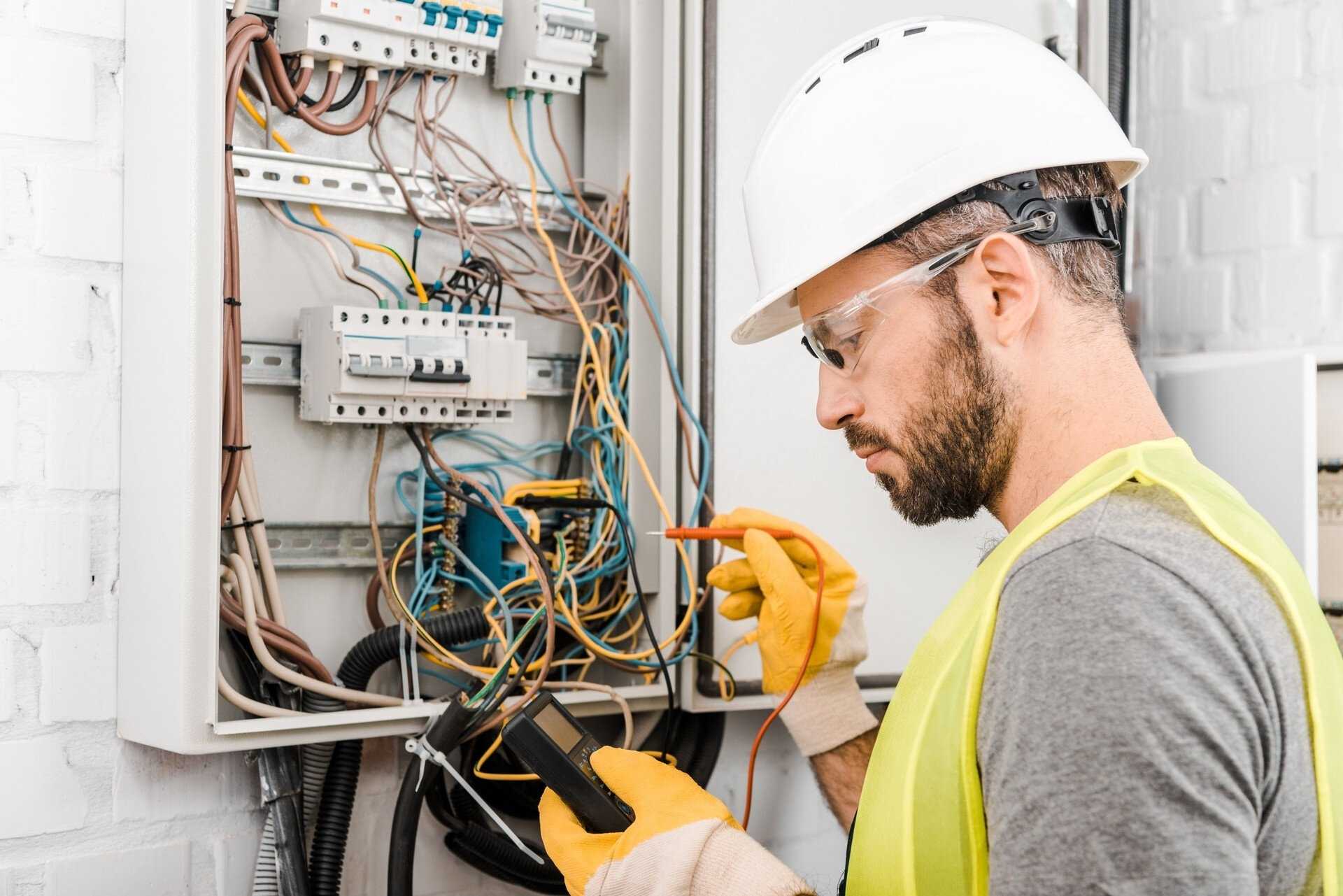

Методика проверки состояния электропроводки

Проверку проводят в нескольких случаях – после начальной прокладки электрики, после покупки помещения, в случае неисправностей. Способов проверить электропроводку в квартире несколько. Каждый помогает в определенных случаях.

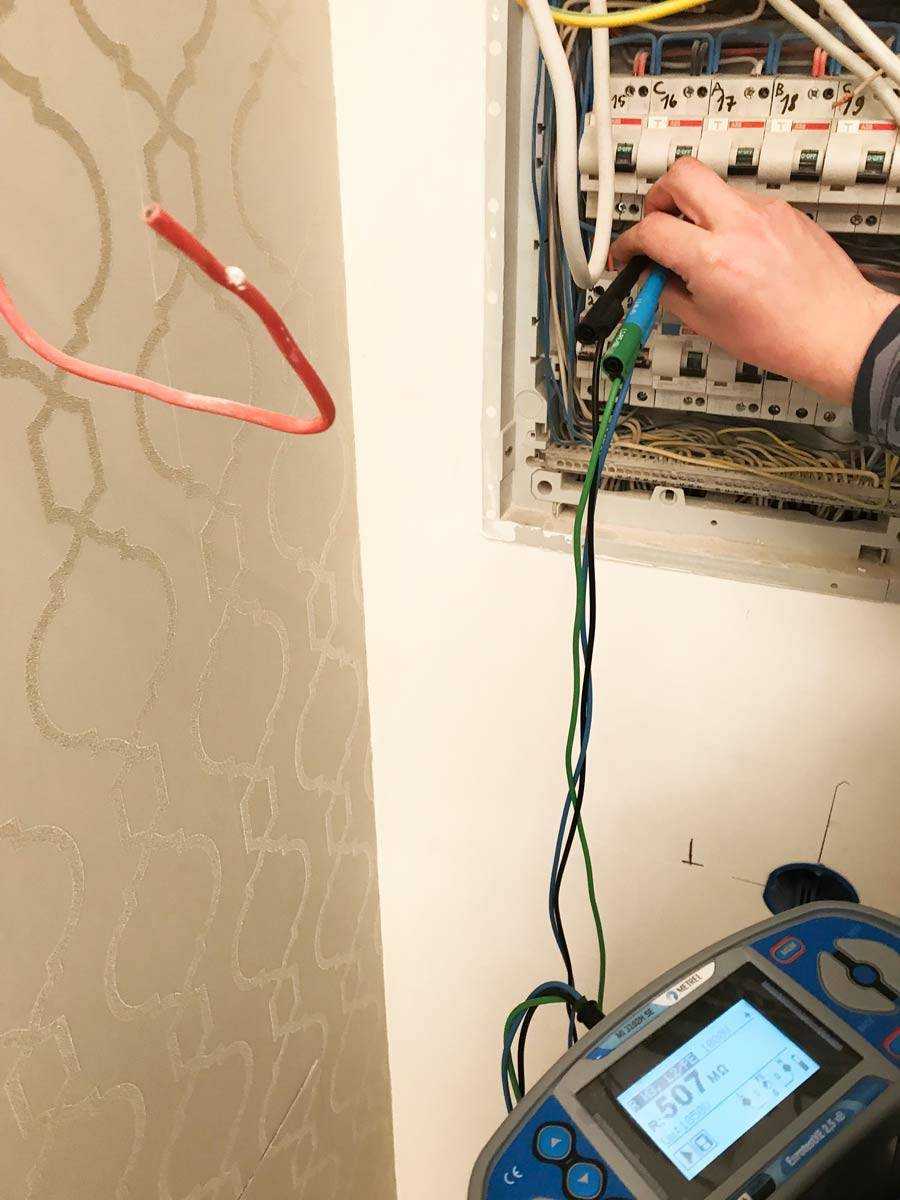

Проверка неисправности изоляции

Изоляционный слой – его качество и состояние – имеет влияние на работу электрики. Неполадки могут появиться при изготовлении, транспортировке, эксплуатации. Основные способы проверить электрику в квартире на изоляцию:

• периодические, самостоятельные или с помощью профессиональных электриков;
• автоматические, через специальные устройства в течение всего технического цикла.

В первом случае используется мультиметр. Обязательна оценка внешнего состояния всех доступных кабелей. Изоляцию проверяют через измерение и испытание. В многожильных проводах проверяют отсутствие замыканий между ними, соединяя их поочередно.

Проверка целостности отдельного куска провода

Обрыв провода – одна из самых распространенных проблем с проводкой. Причин может быть масса, способы проверки зависят от того, какой кабель нужно исследовать:

1. Отрезной (провод лежит на столе) – касаются щупами обоих концов (параметры на «Ом» или «Ω», значение 1000 Ом). При неисправности прибор покажет EL или очень большое число.
2. Скрытая проводка – провода обесточиваются, отделяются от приборов, концы соединяют отдельным проводом, чтобы получилась целая цепь для проверки. Далее исследуют мультиметром каждый.

Определение наличия короткого замыкания

Зная, как работать с мультиметром и как проверить электропроводку в квартире, можно найти место короткого замыкания. Иногда устройства отключаются без очевидных причин. Необходимо выяснить наличие или отсутствие контакта.

Короткое замыкание – это соединение нулевого и фазного проводов без соответствующего сопротивления. Таким образом достаточно проверить только эти два кабеля. Кроме обесточивания удаляют выключатели, отключают лампы, приборы. Проверяют в распределительном коробе или неработающей розетке.

Польза скрытого монтажа проводки

Очень часто, затевая ремонт в квартире или доме, возникает проблема, связанная с электропроводкой.

В очень старых жилищах еще можно встретить внешнее расположение проводов, то есть они просто закреплены на стене.

Отследить в таком случае расположение проводки не составит труда, поскольку ее видно.

Но от практики такой укладки проводов давно отказались в пользу скрытого монтажа, при котором кабели укладываются в специальные штробы, после заделывающиеся.

Обусловлено это банальной безопасностью – невидимый провод невозможно случайно повредить, но только в случае, когда со стеной ничего не делают.

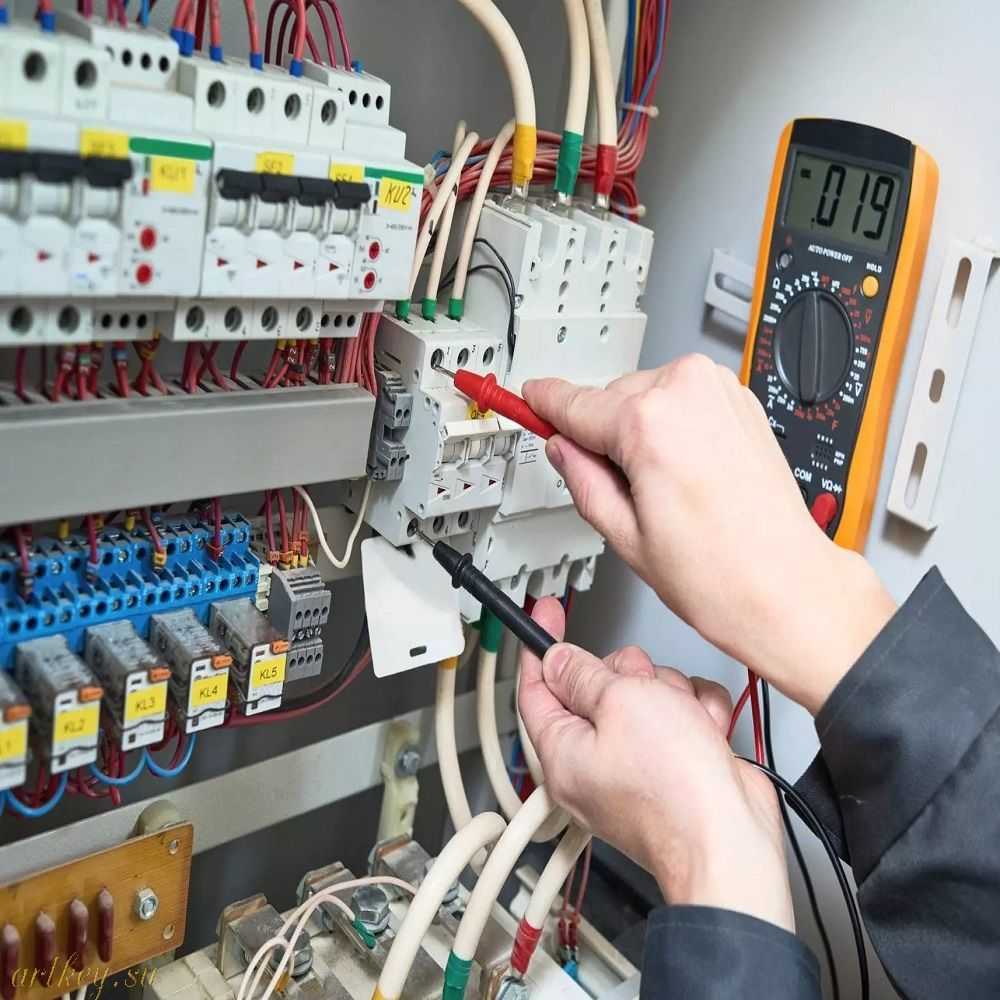

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым жилами на его целостность. Если проверяемый проводник длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Жилы очищаются от изоляции с обоих концов кабеля. Затем их проверяют на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому концу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность жил в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводников в кабеле.

Если при прикосновении к какой-то жиле звука нет, значит обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много жил одного цвета и невозможно определить, какая жила, куда идет.

Сколько займет времени диагностика электропроводки и что потребуется от вас

Диагностика электропроводки – достаточно трудоемкая, опасная процедура, которую не стоит проводить самостоятельно. Нашим мастерам не составит труда проверить исправность состояния электрической сети, устранить короткое замыкание или обрыв.

Диагностические работы проводятся нашими специалистами в самое короткое время, поэтому вам не придется долго находиться без света. При этом опытные мастера устранят обнаруженные при диагностике неполадки. От вас потребуется только обеспечить доступ к распредщиткам и электропроводке.

Найти мастера по диагностике в Москве не сложно, на сервисе Muguru широкий выбор электриков. На все услуги предоставляется гарантия. Цены работ по диагностике прозрачные и указаны на сайте.

Причины возникновения КЗ

Чтобы бороться с негативными явлениями, необходимо, прежде всего, выяснить причину их возникновения. Для этого дадим определение термину «короткое замыкание».

Уверен, что у большинства из вас ответ готов: «Короткое замыкание, это когда соприкасаются друг с другом два проводника с током разной полярности». Такое определение верно только отчасти. Оно не описывает полной картины КЗ. В частности, короткое замыкание может возникнуть между двумя фазными проводами, и не обязательно в результате их касания.

На рисунке 1 показана схема короткого замыкания фазных проводников.

Рис.1. Короткое замыкание фаз

Поэтому правильный ответ таков: КЗ – явление, возникающее в результате соединение двух точек участка цепи, вызвавшее состояние, при котором сопротивление нагрузки оказывается намного меньше, от внутреннего сопротивления источника тока.

Исходя из определения, становится понятно, что причиной возникновения короткого замыкания может стать любая ситуация, приводящая к значительному уменьшению сопротивления между проводниками с разными потенциалами. Например, пробой диода или другого электронного элемента в схеме электрического устройства. КЗ возникает в результате ошибочного соединения проводов (фазы с нулём) при выполнении монтажа электропроводки.

Довольно часто короткие замыкания вызывает:

1. Обрыв проводов в энергосетях под напором сильного ветра, от налипания снега и по другим причинам.
2. В домашней сети причиной КЗ нередко стаёт неисправность электропроводки или чрезмерная нагрузка отдельных участков электрической сети.
3. Короткие замыкания встречаются в электрическом оборудовании, как правило, из-за плохого состояния соединительных шнуров, причиной которого является небрежное отношение к ним.
4. Электрикам иногда приходится устранять последствия КЗ в результате повреждения кабеля при самовольном выполнении земляных работ. Несанкционированное рытьё траншей приводит не только к нарушению изоляция проводов, но и к замыканиям ковшом экскаватора токоведущих жил.
5. Использование электрической проводки не по назначению. Например, применение во внешних линиях передачи электрического тока проводов, предназначенных для внутренних сетей. Под действием солнечных лучей, влаги, перепадов температур изоляция разрушается. Когда трещины заливает вода, происходит контакт между проводами с накоплением электролитических солей. Рано или поздно там случится короткое замыкание.
6. Механическое повреждение, когда участок электропроводки замыкается от повреждения кабеля гвоздём, шурупом, сверлом или в результате случайного задевания рабочей частью строительного инструмента. Такие короткие замыкания характерны для скрытой электропроводки.

Существуют и другие причины аварий связанных с КЗ, но они встречаются очень редко. Например, эксплуатация электророзеток с плохими контактами. Вследствие искрения розеток образуется сажа, которая оседает на пластиковые детали. При длительной эксплуатации, особенно если включать потребители с повышенными нагрузками, слой сажи может замкнуть провода. Последствие показаны на рисунке 2.

Рис. 2. КЗ, вызванное неисправностью розетки

До этого редко доходит, так как замыканию предшествует появление едкого запаха горелой проводки, что обычно побуждает владельца квартиры заменить неисправную розетку.

Это интересно: Розетка искрит при включении вилки и сама по себе: что делать

Часто задаваемые вопросы

Вопрос №1. Можно соединять или наращивать провода из разного металла?

Не рекомендуется по требованиям ПУЭ вся проводка в жилых помещениях выполняется медным проводом. Контакты с разными металлами греются, лишние потери, увеличенный расход электроэнергии, угроза короткого замыкания и пожара. В крайних случаях при малых токах нагрузки используют колодки соединения WAGO, они обеспечивают высокую проводимость и низкий нагрев контактной группы.

Вопрос №2. Можно на участке от распределительной коробки к светильнику использовать двухпроводный кабель, а к люстре трехпроводный без заземляющего провода?

Если корпуса люстры и светильника пластиковые или из диэлектрического материала, можно. Изделия с металлическим корпусом рекомендуется заземлять.

Вопрос №3. Какой модели защитные автоматы лучше использовать в ВРУ на отдельные группы?

Надежные модульные автоматические выключатели серии АВВ, у них широкий диапазон токовых пределов.

Таблица №3 электрический ресурс срабатывания автоматических выключателей разных производителей

По вертикальной оси показаны максимальные токовые нагрузки при эксплуатации, горизонтальная ось обозначает количество срабатываний х на 1000 раз.

Вопрос №4. Можно починить автоматический выключатель самостоятельно?

Неисправные выключатели меняйте на новые. Самостоятельный ремонт такого выключателя и дальнейшая эксплуатация может привести к аварийной ситуации.

Вопрос №5. Можно вместо нулевого провода использовать провод заземления?

На отдельных участках цепи, где нулевой провод поврежден, можно поставить перемычку от нуля к заземлению. Отключать заземляющий провод от клемы розетки или осветительного прибора не рекомендуется.

Альтернативные способы

Визуальный поиск.

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Радиоприемник.

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Популярное у читателей: Как выбрать аккумуляторную отвертку, плюсы и минусы устройства.

Основные причины, приводящие к поломке электропроводки

При грамотном подборе качественного кабеля и соблюдении технологии монтажа проводка служит довольно длительно, не причиняя никаких проблем владельцам.

Но по факту часто происходит нарушение работы электросетей, которое провоцируют следующие причины:

Эксплуатация провода продолжительное время

В старых зданиях обычно ставили алюминиевые провода, которые имеют свойство быстро разрушатся, да и любые другие со временем стареют, пластиковая изоляция становится неэластичной, хрупкой, ломается. В трещинах начинаются токи утечки, которые при отсутствии УЗО не удастся сразу выявить, проводимость снижается, сопротивление растет, возможно даже возникновение замыкания и полная остановка электротока.

Повреждение кабеля во время ремонта

Чтобы вбить гвоздь или просверлить отверстие в стене, необходимо знать трассу проложенных электросетей. Иначе можно попасть в провод, вызвав его обрыв, а порой и короткое замыкание. Иногда задевается лишь участок кабеля, что приводит к полному разрушению жилы через определенное время.

Некачественная проводка или электромонтаж, выполненный с ошибками

Плохой кабель изнашивается быстрее. При колебаниях напряжения слабые провода будут перегреваться, поврежденные места при перегрузке сети могут воспламениться.

Чрезмерная нагрузка на один кабель

Если на один тройник или удлинитель приходится несколько приборов с большой потребительской мощностью, это может вызвать перегрев, расплавление изоляции и обрыв электропроводки.

Несколько советов по устранению утечки тока

Чтобы такая проблема как утечка тока не волновала добросовестных хозяев, лучше всего проверить все соединения в розетках, выключателях, на источниках освещения, а после – в распределительных коробках. Некачественное соединение – первая причина утечки тока и нежелательного нагрева проводника.

Чтобы падение фазного провода на корпус электроприбора (что также является утечкой тока) не смогло навредить жильцам квартиры или дома, корпуса всех стиральных машин, бойлеров, варочных панелей необходимо заземлить. Или же использовать схему зануления, что также достаточно эффективно. Самый лучший вариант в данном случае – установка УЗО, что совсем недорого, ведь на безопасности никогда не стоит экономить.

Проект электрической разводки в трехкомнатном жилье

Схема имеет несколько особенностей:

1. Для каждой комнаты обязательна установка распределительной коробки, от которой в дальнейшем происходит разводка кабелей к электрическим устройствам (розетки и т. д.), расположенным в помещении;
2. В кухонном помещении нужно установить три розетки над столешницей (варочная плита, чайник, микроволновая печь), одну — в области расположения холодильного оборудования. При составлении проекта своими руками вы сможете без проблем учесть свои потребности, и если вам понадобятся дополнительные розетки для вытяжки, вентиляции или посудомоечной машины и т. д., предусмотрите и отметьте это на чертеже;
3. Если вам понадобится электричество на лоджии, то необходимо предусмотреть на схеме проводку кабеля от распределительной коробки, расположенной в соседней комнате.

Размещение точек локализации лучше всего делать на копии плана квартиры, который прилагается к техническому паспорту квартиры.

Для удобства составления проектной документации рекомендуется разделение электрических потребителей на группы, например:

• первая группа освещения будет включать в себя свет в туалете, ванной и гостиной комнате;
• вторая группа обеспечит оснащение светом спальной, ванной и детской комнат.

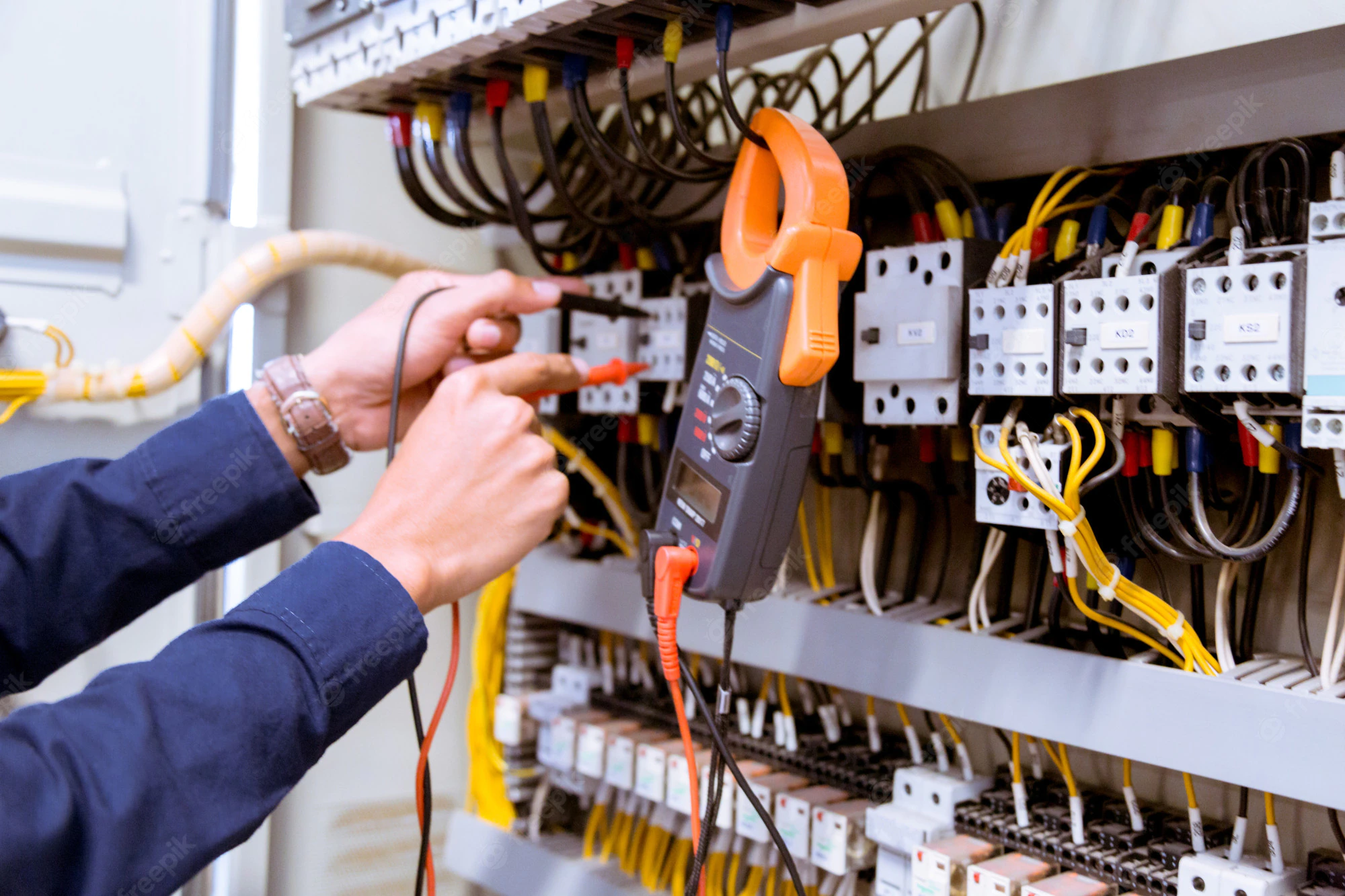

Что такое ток утечки?

Главное, что надо знать – ток утечки есть всегда, и если он присутствует- это нормально. Более того, я не могу представить ситуации, когда этого тока не будет. Может быть, только в идеальном мире, где сопротивление изоляции и всех предметов, не предназначенных для проведения тока, равно бесконечности.

Официальное определение – в ГОСТ IEC 61008-1-2020 (главный ГОСТ по ВДТ, если кто не знает) (п.3.1.2): ток утечки – это “ток, который протекает в землю или на сторонние проводящие части в электрически неповрежденной цепи”.

Ток утечки “утекает” вопреки первому закону Кирхгофа от фазного проводника на землю. Землёй в данном случае считается всё, что электрически соединено с заземлённой нейтралью трансформатора на ТП, а на вводе в дом – с ГЗШ и контуром заземления.

Кроме того, есть ещё ёмкостная составляющая тока утечки – ведь любой кабель и многие устройства (например, ТЭН) можно представить как конденсатор, который имеет реактивное сопротивление на частоте (в данном случае) 50 Гц.

На картинке ниже я изобразил, насколько мне позволяют мои дизайнерские способности, типичную ситуацию – система TN-C-S, повторное заземление, УЗО как символ порогового устройства, реагирующего на ток утечки, и сам ток утечки (точечной линией):

Ток утечки на землю

Есть таблицы, которые по которым проектировщики определяют (плюс-минус трамвайная остановка)) ток утечки различных бытовых приборов. Кому интересно – информация есть в ГОСТ IEC 60335-1-2015:

Допустимые токи утечки бытовых приборов

Большинство бытовых электроприборов имеют класс I по уровню токов утечки.

Что касается электропроводки, ток утечки примерно с такой же точностью оценивается по ПУЭ, п.7.1.83: “(…) ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети – из расчета 10 мкА на 1 м длины фазного проводника.

То есть, если на данной группе подключен только нагреватель с рабочим током 10 А на расстоянии 100 м, ток утечки такой инсталляции будет считаться так: 0,4 мА х 10 А = 4 мА (утечка электроприемника), плюс 0,01 мА х 100 м = 1 мА. Итого – ток утечки при работе такого нагревателя 5 мА будет нормой. И согласно тому же п.7.1.83 ВДТ с IΔn = 10 мА ставить на такую группу нельзя – фоновый (нормальный, или рабочий) ток утечки должен быть в 3 раза меньше, чем IΔn. Иначе запаритесь бегать стометровку!

Направленность тока при утечке

Ток утечки в землю

Направление токов зависит от типа заземления:

• Изолированная нейтраль IT – утечка осуществляется через изоляционный слой к токопроводящим элементам. С них по проводникам она отводится в область растекания.
• Схема TN с глухим заземлением нейтрали – утечка проходит по REN-шине до вводного устройства защиты.
• Система ТТ – утечка выполняется через основную изоляцию от токоведущих до открытых проводящих элементов. По проводнику и заземлителю ток направляется в локальный грунт.

Как монтируется проводка

В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:

1. С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
2. Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
3. Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
4. Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
5. Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.

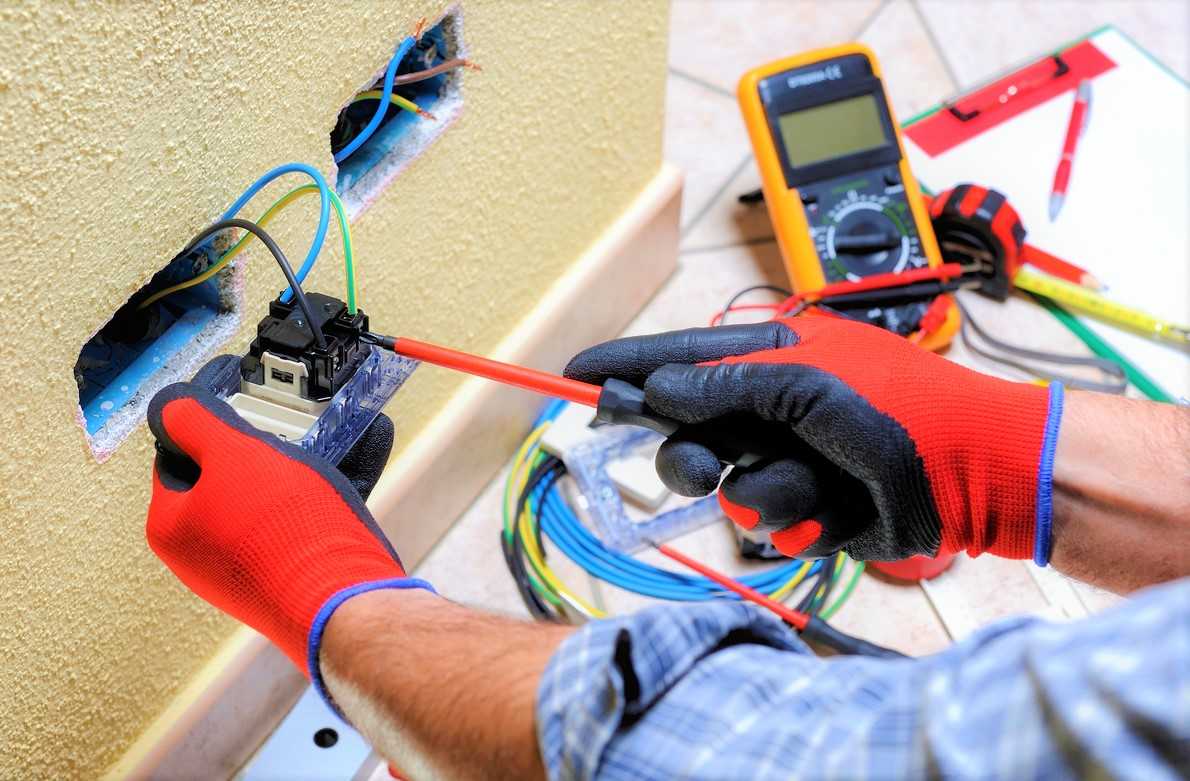

6. Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.

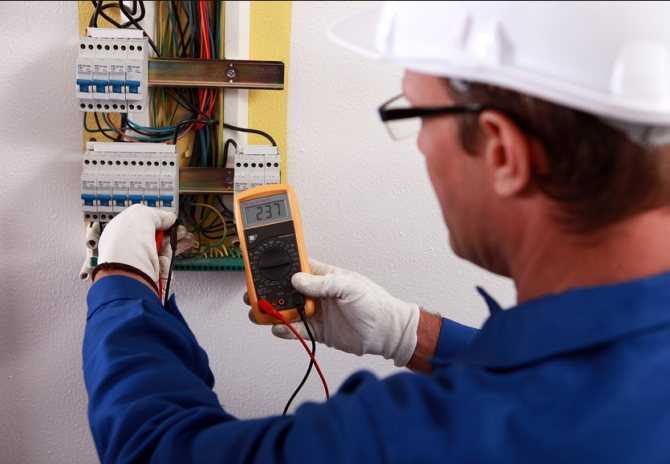

7. Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.

Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:

• ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
• фазный провод идет через выключатель, а потом – к осветительному прибору;
• земля подключается напрямую к соответствующему контакту светильника.

Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:

Сроки замены электропроводки

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

• для внутриквартирных сетей скрытой прокладки 40 лет;
• для открытой 25 лет;
• для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
• для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.
