Электрика до штукатурки или после 7 нет и 3 да

Комбинированный метод

Он заключается в том, что трассы прокладывают перед оштукатуриванием, а распределительные коробки и подрозетники – после. Также существует вариант, при котором подрозетники устанавливают по уровню маяков. Сначала выставляются последние, после по ним монтируют все коробки, а в конце поверхность покрывается грунтовкой, формируя единую плоскость.

Метод кажется оптимальным, но имеет свои проблемы. Поскольку подрозетник не утопает в стене полностью, его может вывернуть проходящими сквозь него кабелями ВВГнГ. Мастера по-разному борются с данной проблемой: кто-то фиксирует подрозетник дюбелями или саморезами, другие срезают заднюю стенку распределительной коробки, устанавливая ее лицевой стороной и пуская кабели через входное отверстие. Оба эти решения недопустимы, поскольку они нарушают жесткость конструкции и влияют на степень защиты IP.

Опытные электрики категорически против комбинированного подхода, но строители, выполняющие комплекс работ, часто прибегают к нему.

Почему электрика ПОСЛЕ штукатурки выгодней

Для более полного понимания выгоды проведения работ по прокладке электропроводки после штукатурных работ, ознакомьтесь со следующими моментами:

Экономия времени
Экономия денег

Объясним на простых примерах. Согласно все тем же нормативным требованиям, глубина прокладки электрического кабеля должна составлять не меньше чем 1 сантиметр.

Так как в некоторых местах, толщина штукатурного слоя составляет немного меньше, чем 1 сантиметр, на ваших обоях могут появиться желтые характерные полосы, вызванные тем, что электропроводка пролегает достаточно близко к поверхности стены и в результате естественного нагревания портит ваш интерьер.

Чтобы этого не случилось – лучше штробить уже готовый слой штукатурки на нужную глубину, чем взять и опростоволоситься на ровном месте.

Опять же, возьмем минимальную толщину штукатурного слоя в один сантиметр. Если проложить электропроводку до выполнения штукатурных работ, придется добавить еще дополнительных пол-сантиметра, возникающие при укладке кабеля, для того, чтобы компенсировать расстояние от поверхности стены до самого кабеля.

Естественно, эти пол-сантиметра не должны торчать из стены, поэтому придется выравнивать всю стену. Давайте посчитаем, во сколько нам обойдется такое “выравнивание”.

Кстати, некоторые бригады по выполнению прокладки электропроводки в качестве бонуса предлагают бесплатные работы по замазыванию штроб, после выполнения работ.

Монтаж подрозетников в керамическую плитку

При необходимости установки розетки или выключателя в стене, которую предполагается облицовывать кафельной плиткой, разметку и проделывание отверстий в бетоне производят до начала отделочных работ. В полученные углубления заранее закладываются электрические провода.

После укладки плитки снова делается разметка, и в ней высверливаются отверстия необходимой глубины. Плитку лучше всего сверлить алмазной коронкой, периодически охлаждая ее водой.

В углубления закладывается гипсовый раствор, его также наносят на заднюю часть подрозетника, а затем коробка вдавливается в отверстие и выравнивается.

Для установки нескольких розеток заранее делается шаблон, по которому размечается стена

Общие сведения

Раз уж вопрос состоит в том, когда делается электрика до штукатурки или наоборот – после, то вы однозначно решили делать скрытую электропроводку. Особенности этого процесса мы уже описывали в соответствующей статье: https://samelectrik.ru/kak-sdelat-skrytuyu-elektroprovodku.html. Итак, если у вас голые стены, только построенные, или старые, но с них сняты все покрытия до кирпичей, то есть две основных технологии электромонтажа:

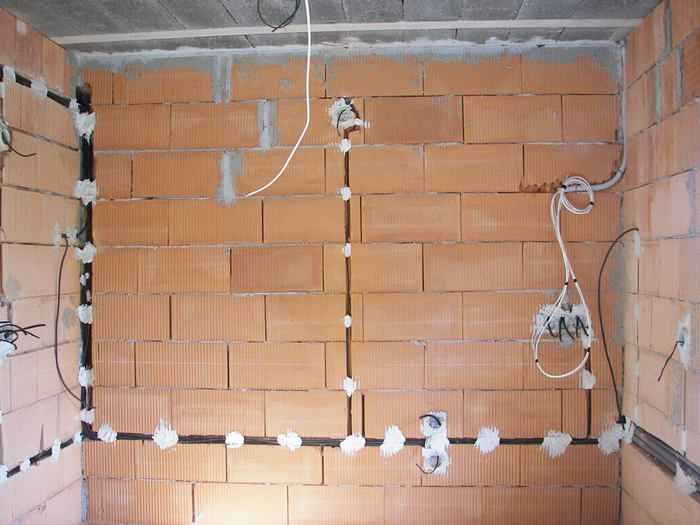

До штукатурки в стенах или по ним с последующими облицовочными и отделочными работами.

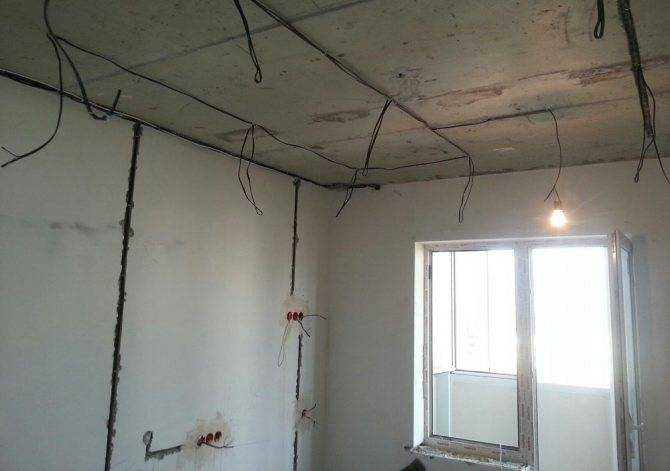

После штукатурки со штроблением гладких стен с черновой отделкой и последующей заделкой штроб.

Рассмотрим каждый из вариантов подробнее.

Минусы монтажа электрики перед отделкой

Конечно же, существуют и определённые минусы монтажа электрики перед штукатуркой стен или любым другим видом отделки. Ну, например, в таком случае серьёзно возрастают риски повреждения кабеля. После прокладки кабель будет спрятан в стене, а отделочные работы всё ещё продолжаться.

Поэтому чтобы избежать неприятных последствий, необходимо составить чёткий план (схему), где и как идут провода, какое расстояние от них до различных объектов и т. д. Только таким образом можно будет не допустить повреждения кабелей при выполнении последующей отделки.

Кроме того, если сначала протягивается электропроводка, а затем штукатурятся стены, то, как правило, происходит и установка подрозетников. При этом ещё никто не знает насколько изменяться размеры стен.

Поэтому электрики часто сталкиваются с тем, что подрозетники оказываются сильно утопленными в стене или напротив, чрезмерно торчат из неё. В таком случае приходится переделывать часть работ, что несёт за собой непредвиденные финансовые затраты.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

Обычно ремонт состоит из нескольких этапов:
перепланировка (если необходимо);
сантехнические работы;
предмонтаж трасс кондиционирования;
строительные работы – штукатурка, монтаж потолков;
установка сантехнических изделий – умывальников, душевых кабин, унитазов;
разводка электричества;
установка дверей, напольных покрытий;
поклейка обоев, покраска;
монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

Для выполнения схемы нам понадобиться:
тетрадный лист;
линейка;
ручка;
цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

На схеме следует отобразить максимально подробно следующие элементы:
Розетки.
Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
Осветительные приборы.
Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
Выключатели.
Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
Пути прокладки кабелей.
Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
Распределительные коробки.
Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
Распределительный щиток.
Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
далее намечаются линии, по которым будет производиться штробление стен;
определяются места для распределительных коробок;
выбирается место, где будет установлен квартирный электрощит;
после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Установка блока для розеток

При монтаже скрытой электропроводки с дальнейшим оштукатуриванием поверхности для установки розеток чаще стали использовать блоки. Это дает возможность в одном блоке объединить электрические и телефонные розетки, а также розетки для телевизора, интернета, а иногда и выключатели.

Во-первых, это удобно, во-вторых, эстетически это выглядит намного лучше, да и место можно сэкономить. Для установки такой панели используются кабель-каналы. Данный ряд монтируется в заранее подготовленные углубления. Причем располагаются все отверстия в ряд на расстоянии около 1 мм между собой

Внутренние перегородки следует осторожно убрать. Это даст возможность установить блочную панель целиком, не разбирая ее

Электрика перед штукатуркой – возможные проблемы

#1. Повреждение кабеля

Если электрические работы выполняются перед отделочными, то, после завершения электриками монтажа проводки, стена заштукатуривается, а потом появляются гипсокартонщики.

Соответственно, последние понятия не имеют, где конкретно проходит электропроводка, и они частенько ее повреждают.

#2. Изменение размеров стен

Как правило, строительные работы осуществляются согласно проекта. В проекте, кстати, ничего не сказано о том, что сначала штукатурка или электрика.

При отделочных работах, размеры стен подлежат изменению, не критичному, но все-же достаточному для того, чтобы мебель, сделанная специально под заказ, стала немного перекрывать доступ к розеткам или выключателям.

В некоторых случаях, из-за сильной кривизны поверхности стены, размеры уменьшаются до 10 сантиметров.

#3. Установка подрозетников

Установка подрозетника до отделочных работ – самое неблагодарное занятие, которое только можно придумать. Обычно подрозетник устанавливается на ровную поверхность, затем замазывается.

В этом же случае ровная поверхность отсутствует. Чтобы его установить, вам понадобится на глаз рассчитать примерную толщину будущего штукатурного слоя, угадав это расстояние, можно устанавливать подрозетник.

Но, угадать это расстояние нереально: подрозетник получится либо чересчур утопленным в стену, либо наоборот, будет некрасиво торчать.

Хотя ситуацию с чересчур утопленным подрозетником еще можно спасти. Берутся специальные саморезы (25-30 мм) и специальные установочные кольца.

Можно обойтись и без колец, просто смонтировать подрозетник на длинных саморезах, но существует опасность того, что потом подрозетник будет проваливаться, поэтому лучше использовать установочные кольца. Такие колечки наряду с саморезами, позволят удлинить конструкцию на должный уровень.

Каким раствором заделать штробы

Для заделки штроб, в которых находится электропроводка, нет единого раствора, применяемого мастерами. Вот список строительных смесей, которым отдают они предпочтение:

Гипсовая штукатурка. Применяется она в сырых помещениях для того, чтобы заделать весьма глубокие и средние канавки. Время полного высыхания около суток.
Среди готовых смесей широкой популярностью пользуется Ротбанд, Основит и Волма. Однако в сравнении первый из них при более низкой цене обладает отменным качеством.
Клей гипсовый типа Перлфикс.
Если стена готовится под облицовочную плитку, то заделывать можно тем же плиточным клеем или же цементным раствором.
Штукатурным раствором на цементно-песчаной основе.

Главное, чтобы проводка была с целостной изоляцией и без заизолированных скруток. Не рекомендуется выполнять заделку штроб герметиком, монтажной пеной. Ею заделывают щели и дырки в стенах, а при нагреве кабеля пена может загореться или же оплавиться, а герметик служит лишь для герметизации элементов.

Согласование бригад электриков и штукатуров

Хорошо, если владелец жилья сам берётся за выполнение ремонта, включая электротехнические и штукатурные работы. Однако чаще эти работы выполняют приглашаемые мастера или бригады специалистов. Поэтому требуется их согласование.

Если способ монтажа электропроводки первоочередной, порядок следующий:

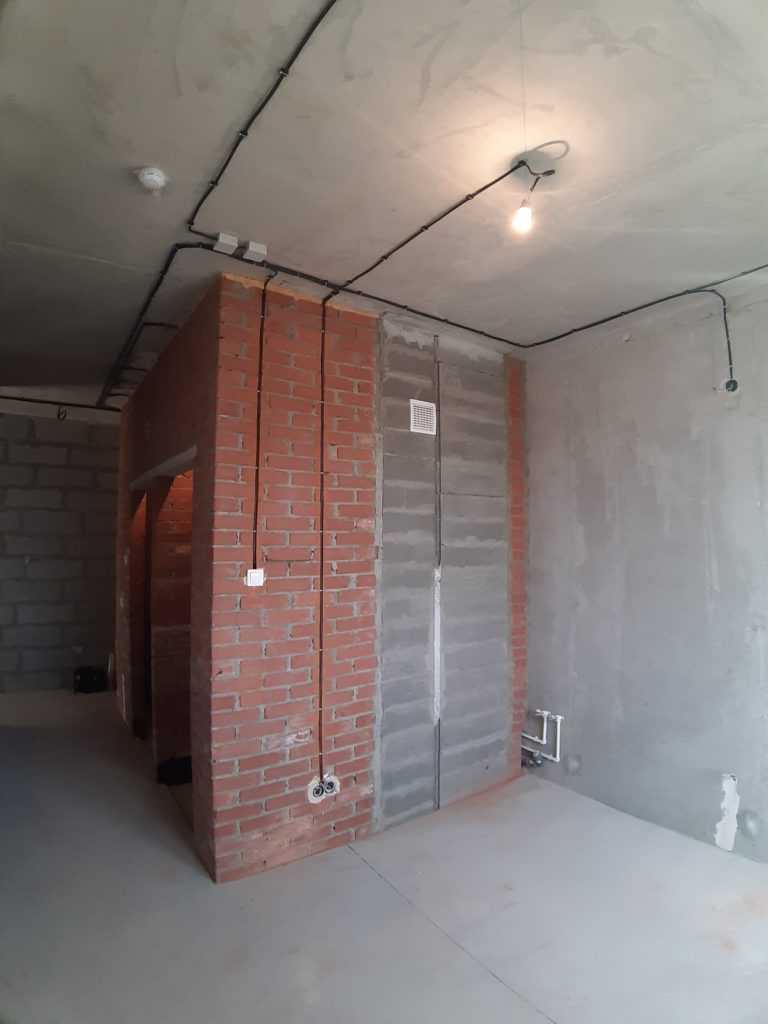

Приглашаются электрики, которые по потолку (или по черновому полу) проводят кабель, затем устанавливают распределительные коробки, на стенах устанавливают подрозетники для (розеток и выключателей), подводят к ним провода.
Вызываются штукатуры, осуществляющие штукатурку стен.
Электрики выполняют выравнивание подрозетников по уровню штукатурки, устанавливают щиток.
Отделочники выполняют финишную отделку (клеят обои, красят и т. д.).
Приглашается электрик для установки выключателей, розеток и запитывания электропроводки.

Если сначала штукатурка а не электрика, порядок иной:

Приглашается бригада штукатуров, подготавливает стены. Ими делается черновое выравнивание раствором.
Заходят электрики, выполняют проектную разметку, штробят стены, вырезают углубления для подрозетников. Устанавливают подрозетники, прокладывают провода, монтируют розетки, выключатели, подключают сеть к щитку, тестируют и обесточивают для заделки штроб. Здесь возможен вариант, при котором электрики не устанавливают в подрозетники «начинку», а выполняют эту работу, а также тестирование и сдачу в эксплуатацию на завершающем этапе (после сдачи объекта отделочниками).
Отделочники завершают чистовую отделку.

При комбинированном способе электрики приглашаются первыми, затем вновь возвращаются после отделочников.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.

Электрика до штукатурки или после

Вначале следует определиться с размещением электропроводки относительно стены.

Проводка может располагаться поверх стены, в специальных коробах (кабель-каналах), или же планируется проводка скрытая в стене.

Если планируется монтаж электропроводки поверх стены, то сначала следует выполнить штукатурные и отделочные работы, в противном случае отделка не получится, поскольку проводка будет мешать выполнению отделки.

При работе с гипсокартоном, электропроводку нужно проложить заранее, также заранее нужно позаботиться об отверстиях для выключателей, розеток и так далее.

Наиболее просто определиться с порядком монтажа электропроводки, если учесть максимальную толщину слоя штукатурки.

Если планируется штукатурный слой меньше чем 2,5 сантиметра, то нет никакого повода прокладывать электропроводку заранее.

Проще проштробить нужные каналы уже после завершения отделочных работ. Для этих работ используется специальный инструмент – штроборез.

А затем спокойно разместить провода и заново их заштукатурить.

В случае, когда неровная поверхность стен, либо иные причины заставляют сделать толщину штукатурного слоя большой, тогда, в целях экономии отделочных материалов, лучше проложить электропроводку заранее.

Технические требования к монтажным коробкам

Какие-то отдельные нормы и правила для подрозетников, кроме тех, что определены в ПУЭ, отсутствуют, указывается лишь, как правильно установить розетку. Поэтому установка монтажных изделий осуществляется по таким же схемам, как и для распределительных коробок. Рекомендуется учитывать расстояния в помещениях относительно конструктивных элементов, установленных СНИПами, с учетом реальных условий эксплуатации.

В целом, технические требования, предъявляемые к установочным коробкам, затрагивают следующие стороны:

Достаточная прочность материала, его способность выдерживать определенные нагрузки при регулярных выключениях вилок из розеток. Корпус сначала вставляем, а затем прочно закрепляем в стене, после чего он удерживается сам и удерживает розетку, не боясь нагрузок. Подобный эффект достигается наличием ребер и пазов, расположенных с внешней стороны корпуса.
Для фиксации коробки используются пастообразные растворы – алебастр, гипс и т.д. Каждый из них целиком заполняет все пазы и щели, а после высыхания надежно удерживает подрозетник в посадочном месте.
Пластик, применяемый для изготовления, должен быть не только прочным и огнеупорным. Он обладает диэлектрическими свойствами, не подвержен разрушительному воздействию влаги и агрессивной среды.
Современные подрозетники имеют специальные отверстия, предназначенные для винтовых креплений. В новых моделях предусмотрена возможность соединения нескольких коробок, скрепляемых между собой фиксаторами. Таким образом, может быть собрана конструкция и выполнен монтаж подрозетников под любое количество розеток, запроектированное в данной сети.

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

Наглядная схема монтажа отдельной розетки

Что говорят правила?

В таких нормативных документах по выполнению электромонтажных работ как ПУЭ отсутствует четкое руководство по порядку монтажа электропроводки, не сказано о том, нужно ли прокладывать электропроводку до штукатурных работ или после. Совсем недавно появились новые правила, касающиеся штукатурных работ (СП 71.13330.2017).

Пункт 7.1.5 вышеупомянутых правил говорит о том, что на момент начала отделочных работ все работы, связанные с электрикой и сантехникой, должны уже быть полностью завершены и проверены на предмет правильного функционирования. Выходит, при соблюдении всех строительных правил, все-таки правильней сначала прокладывать электропроводку, а после переходить к штукатурным работам.

Прежде чем безоговорочно выполнять этот пункт, не будет лишним знать, что все эти нормативы являются не четкими установками, а рекомендациями.

Также не совсем понятно, что именно подразумевали авторы этих правил под термином “отделочные работы”. В частности, непонятно относятся ли сюда штукатурные работы, либо это малярные работы, шпаклевка (все отделочные виды работ после штукатурки). Так что в этом случае непонятно, что сначала штукатурка или электрика.

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Несколько слов о нормативах

Согласно обновленного СНиП по штукатурным работам 71.13330.2017 в пункте 7.1.5 рекомендуется устанавливать электрику до начала отделочных работ. Это дает возможность сразу проверить работоспособность системы. Но это действительно только рекомендации, а не строгое требование. Кроме того, не все мастера считают штукатурку отделкой. Строго говоря, это черновой слой, который нуждается в дальнейшей доработке.
