Bta12 600 как проверить тестером

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Есть три способа проверить варистор быстро и просто:

Визуальный осмотр.
Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия. Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов. Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться

Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Материалы по теме:

Как проверить резистор в домашних условиях
Прозвонка проводов и кабелей
Как пользоваться мультиметром

Признаки того, что сгорел симистор в стиральной машине

Не каждому пользователю стиральной бытовой техники известно, какая сложная система стоит за простым и удобным переключением режимов. Когда же возникает поломка стиральной машины, и она прекращает адекватно реагировать на команды, выясняется, что внутри есть целая плата, предоставляющая этот функционал.

Если аппарат сразу же начинает отжимать белье – это верный признак того, что симистор сгорел. При этом сама плата не всегда страдает от подобных инцидентов. В таких случаях достаточно произвести замену только одного ее элемента. Обычно при такой поломке могут проявиться следующие симптомы:

возникновение сбоя программы стирки;
выход машины на высокие обороты в начале или в середине цикла, после чего запускается процесс отжима;
подобнее неполадки могут проявляться периодически, а могут давать о себе знать постоянно – при каждом использовании стиральной машины.

Иногда рассмотренные выше признаки могут указывать на другие поломки. Точно определить, в чем заключается неисправность, под силу только опытному специалисту.

На модуль семисторов многих моделей предварительно устанавливаются специальные защитные кожухи, выполненные из высококачественного пластика, которые делятся на две одинаковые части. Если что-то указывает на то, что сгорел симистор в стиральной машине, необходимо выполнить его проверку, чтобы убедиться в этом.

Проверка симистора выполняется при помощи мультиметра

Для этого бытовой прибор обесточивается, а модуль осторожно извлекается, после чего выполняется диагностика детали на предмет ее работоспособности

Центральный и боковые контакты в ходе подобной проверки не должны замыкаться (прозваниваться). В случае, если показания мультиметра указывают на явные неполадки, для их устранения придется произвести замену неисправного компонента.

Для замены детали ее контакты отпаиваются, после чего на место вышедшего из строя элемента припаивается новый, рабочий. В ходе процедуры стоит учесть, что конструкция плат стиральных машин зачастую двусторонняя. После завершения установки новой запчасти, необходимо провести тест работоспособности самой «стиралки».

Само собой, без надлежащего опыта выполнять вышеописанные манипуляции самостоятельно не рекомендуется. В противном случае вмешательство может повлечь за собой другие случайные поломки, в результате чего сумма, необходимая на ремонт, только увеличиться.

Нередко радиолюбителям приходится собирать различные приспособления из деталей, которые были добыты путем разборки старых электрических или радиоприборов. Понятно, что после долгого лежания в ящиках сам владелец этого мини-склада уже и не помнит, в каком состоянии находятся детали. То есть, они исправны или нет. Поэтому используемую деталь обычно проверяют. А так как тема нашей статьи – как проверить симистор, то будем разбираться в этом вопросе досконально.

Читать также: Доработка платы bms 4s для шуруповерта

Как проверить симистор?

Поговорив о положительных и отрицательных моментах симистора, мы плавно подвели наше с вами изучение симисторов к очень важному аспекту, а именно — к проверке. Вы можете сказать? Что это еще за проверка. Наверняка это что-то бесполезное

А мы вам ответим, что проверять симисторы — это очень важно, ведь на нем по сути держится весь электроприбор, и выявив брак или неисправность хотя бы в одном симисторе из партии, у вас есть шанс спасти целые электроприборы от серьезных поломок. Но и здесь новички задают вопрос

Наверняка это что-то бесполезное

А на фабриках, где изготавливают эти симисторы разве их не проверяют. Вопрос этот очень интересен, но ответ тоже довольно прост. На заводах нет времени на проверку каждого отдельного симистора, поэтому от силы проверке может подвергаться один прибор из партии. Поэтому давайте теперь уже поговорим о том, как же все-таки можно проверить на исправность этот замечательный прибор.

Существует сразу несколько эффективных способов проверки симистора. Давайте подробно разберемся с каждым из них. Для начала сразу скажем, что проверять симистор внутри схемы — это совершенно неверное действие. Вам сначала обязательно нужно извлечь его из платы, а потом уже работать с ним. Почему?

Тут все очень просто. Если вы будете проверять свой симистор и при этом он будет внутри схемы, то вы можете проверить его и он будет неисправен, но на самом деле будет неисправен соседний элемент, подключенный к нему параллельно. Поэтому нужно исключить все факторы, отключив симистор от схемы, выпаяв его. Отметим, что проверять нужно будет каждый отдельный элемент, иначе вы не сможете найти причину поломки. Сначала, как правило, проверяют силовые цепи, потом уже переходят к ключам, сделанным из полупроводниковых материалов. Как же можно проверить полупроводниковые ключи:

проверка мультиметром (например прозвонкой или омметром). Это работает по следующему принципу: используем мультиметр в режиме измерения сопротивления Контактами присоединяем к нашему симистору, а затем смотрим полученные измерения. Дело в том, что у исправного симистора значение на омметре должно быть большим или очень большим.
проверка батарейкой в паре с лампочкой. На первый взгляд такая идея может показаться глупой и нерациональной, но на деле же это не так. Давайте узнаем, как это работает. Тут все немного сложнее, но все по порядку. Для начала нам нужно будет подсоединить лампочку одним контактом к катоду (условному) нашего симистора. Далее второй контакт лампочки подключается к “отрицательной” стороне батарейки. Останется только присоединить “плюсовой” конец к аноду. Если лампочка горит нормально, то значит и симистор полностью рабочий.

Тестирование элемента

Существует несколько способов проверки симистора на работоспособность. Для самого простого понадобится только лишь мультиметр, а для более сложных измерений — автономный источник питания или тестовая схема.

С помощью тестера проверка происходит с использованием знаний, основанных на принципе работы симистора. Диагностика мультиметром не сможет определить все характеристики элемента, но вполне достаточной будет для первичного тестирования работоспособности.

Простую проверку можно осуществить, используя лампочку и элемент питания. Для этого одна клемма батарейки подключается на управляющие и рабочие выводы симистора, а вторая — на цоколь лампочки. Вывод элемента соединяется с центральным контактом осветителя. В этом случае переход должен быть открыт, тогда лампочка загорится.

Проверка тестером

Для проведения тестов подойдёт прибор любого типа действия, но при этом необходимо, чтобы значения выдаваемого им тока хватило для переключения элемента. Поэтому более предпочтительным будет использование аналогового прибора. Например, чтобы проверить тестером BTB12-800CW, понадобится обеспечить ток порядка 30 мА, а для BTB16-700BW этот показатель должен быть равен 15 мА.

Также понадобится обратить внимание на состояние батарейки, стоящей в тестере. В цифровом устройстве на экране не должен высвечиваться значок замены батарейки, а в аналоговом при закорачивании щупов друг на друга стрелка должна указывать на ноль. Суть измерения сводится к проверкам переходов прибора

Для этого тестер переключается в режим прозвонки сопротивлений на самый маленький диапазон. Выполнять проверку лучше всего в следующей последовательности:

Суть измерения сводится к проверкам переходов прибора. Для этого тестер переключается в режим прозвонки сопротивлений на самый маленький диапазон. Выполнять проверку лучше всего в следующей последовательности:

Измерительные щупы подключаются к силовым выводам симистора T1 и T2. Если радиоэлемент исправен, то мультиметр должен показать бесконечно большое сопротивление.
Меняется полярность приложенного сигнала на рабочих выводах. Для этого измерительные щупы переставляются. Сопротивление также должно быть большим.
Кратковременно соединяется рабочий вывод T1 или T2 и управляющий электрод G.
Снова измеряется сопротивление перехода между T1 и T2. В одну сторону оно должно измениться. Так, для BTB12-800CW оно составит около 50 Ом.
Изменяется полярность. При этом импеданс перехода должен быть большим, что соответствует отсутствию обратного пробоя.

Использование схемы

Существует множество различных схем, использующихся радиолюбителями для тестирования работоспособности триака. Но лучше применять универсальную схему, способную проверить любой элемент тиристорного семейства, например, BTB16-700BW. Она не нуждается в настройке и работает сразу после сборки. Для того чтобы её собрать, понадобятся следующие элементы:

Резисторы R1—R4 470 Ом, R4—R5 1 кОм.
Конденсаторы С1 и С2 — 100 мкФ х 6,5 В.
Диоды VD1, VD2, VD5 и VD6 — 2N4148; VD2 и VD3 — АЛ307.

В качестве источника питания можно использовать батарейку типа КРОНА.

Суть измерений сводится к следующим действиям: переключатель S3 переставляется в верхнее положение, в результате на устройство подаётся питание. После этого кратковременным нажатием на кнопку S2 подаётся ток на управляющий вывод элемента.

Если BTB16-700BW рабочий, то его переход должен открыться, о чём просигнализирует светодиод VD3. Затем переключатель устанавливается в среднее положение, светодиод должен погаснуть. На следующем этапе S3 переключается в нижнее положение, и нажимается кнопка S2. Результатом этих действий будет загорание светодиода VD4. Такое поведение симистора позволит со стопроцентной уверенностью заявить о его работоспособности.

Проверить симистор не так уж и сложно, особенно если использовать тестер, хотя лучше собрать специальную схему. Но при этом стоит отметить, что из-за высокой чувствительности триаков к току переключения в качестве мультиметров лучше применять стрелочные приборы.

Как работает регулятор мощности на симисторе: самая простая схема из пяти доступных деталей и поясняющее видео

Сразу замечу, что новичка может ввести в заблуждение общепринятое слово «регулятор». Технически правильнее назвать сие изделие «ограничитель».

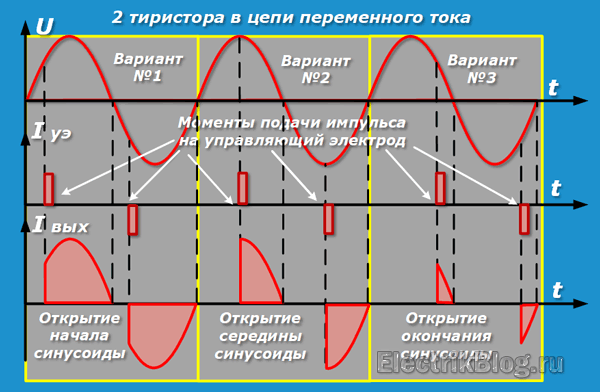

Симисторные и тиристорные модули работают за счет уменьшения величины номинальной мощности. Они не способны ее повышать, ибо банально срезают часть синусоиды.

Схем, работающих на этом принципе, разработано очень много. Они используются, как в промышленности, так и при самостоятельном изготовлении. Дальше предлагаю ознакомиться с одной из простейших.

Такую конструкцию можно собрать своими руками новичку для получения практических навыков, поместить ее в небольшую коробочку. Она при размещении на теплоотводящем радиаторе позволяет управлять нагрузкой до 5 киловатт.

В работе схемы участвует всего 5 деталей:

Симистор BTA-41600B (продается в Китае).
Динистор DB3 можно найти в энергосберегающих лампах или в интернет магазине.
Резистор 500 Ом с мощностью рассеивания тепла от 1 ватта.
Конденсатор 0,1 микрофарада с допустимым напряжением от 250 вольт.
Переменный резистор с сопротивлением от 200 до 500 килоом.

Конструктивно регулятор можно выполнить простым навесным монтажом или разместить на монтажной плате. Это не принципиально, деталей мало.

Эта конструкция позволяет регулировать:

температуру паяльника, нагревателей резистивного типа;
обороты вращения коллекторных электродвигателей (пылесосы, стиральные машины, дрели, болгарки, перфораторы, шлифовальные машинки, электролобзики;
свет от лампочек накаливания;
ток зарядки автомобильных аккумуляторов;
силу тока на первичной стороне трансформатора, но при этом создается искаженный сигнал, который несколько ухудшит процесс трансформации — электромагнитных преобразований.

В принципе это обычный диммер. Подобные изделия продаются в магазинах для ламп накаливания. Только он отличается небольшими доработками, упрощениями, не подходит к светодиодным и энергосберегающим источникам. Возможно их мерцание.

Схема не обеспечивает сохранение мощности на валу двигателя: при увеличении нагрузки, например, усиленном вдавливании резца в обрабатываемую деталь, обороты ротора падают.

Она вполне рабочая, но упрощена до минимума деталей. В ней даже трудно выделить все 4 основных узла, присущих подобным регуляторам. А это:

частотно задающая RC цепочка;
формирователь импульсов для отпирания симметричного управляющего диода;
силовой элемент — сам симистор;
демпферная RC цепочка (защищает триак от помех, возникающих на индуктивной нагрузке — электродвигателе).

Что такое симистор, и в чем его отличие от тиристора

Симисторы (или «триаки») являются особыми разновидностями триодных симметричных тиристоров. Главным преимуществом любого симистора можно считать наличие способности проводки тока на рабочем p-n переходе в двух направлениях. Благодаря этому осуществляется использование радиоэлементов сфере систем, имеющих переменное напряжение. Их рабочие принципы и конструктивные особенности сходны с остальными тиристорами. При подачах управляющих токов p-n переходы отпираются, и остаются открытым до момента снижения величин рабочих токов.

Популярным применением симистора является использование его для регуляторов напряжений в осветительных системах и бытовых электроинструментах.

Принцип работы этого радиокомпонента схожий с принципом действия транзистора, однако деталь не является взаимозаменяемой. Разобравшись в том, что такое симистор и тиристор, необходимо также рассмотреть вопрос, о проверке этих деталей на показатели работоспособности.

Будет интересно Катушка тесла (Трансформатор) самостоятельная сборка собственными силами

Практическое применение симисторов

Подключение электрооборудования через оптопару с помощью управляющего тиристора позволяет управлять определёнными процессами в материнской плате компьютера, а также защитить её от перегрузок, которые могут привести к плачевным последствиям.

В этом случае он служит своеобразным предохранителем, который отключает систему в нужный момент. В регуляторах мощности он включается в нужную ветвь выпрямителя. Изменяя импульсы питания двигателя, он регулирует промежутки подачи электропитания, для устойчивой мощности на низких оборотах движка.

Частое применение симисторов наблюдается в регуляторах мощности для индуктивной нагрузки, где они управляют диапазонами частот и не только. Тиристорный регулятор громкости стабилизирует перепады напряжения, которые возникают в процессе работы музыкальных центров и прочих нагрузок, требующие стабилизации определённых режимов. Вентиляторные стабилизаторы на тиристорах регулируют функциональные характеристики не только исключая перегрев, но и соблюдая нужное количество оборотов.

Назначение и устройство

Тиристор — это электронный прибор, построенный на монокристалле полупроводника с несколькими p-n переходами. Характеризуется такое устройство двумя устойчивыми режимами работы: закрытым, когда проводимость отсутствует, и открытым — прибор находится в состоянии высокой проводимости. Тиристор можно рассматривать как электронный ключ. В зависимости от его состояния электрический сигнал может как поступать далее на схему, так и нет.

В семейство тиристоров входит несколько видов приборов, различающихся по виду проводимости, например, симистор, динистор, тринистор. Для работы в цепи переменного тока используется симистор, поскольку он может проводить ток в любом направлении. Такой прибор в своей конструкции имеет три вывода, поэтому в английской литературе он называется TRIAC (triode for alternating current), что переводится как триод переменного тока.

Два вывода устройства называются управляемыми, а один — управляющим. Симистор не имеет анода и катода. В электрических схемах электронный ключ подключается последовательно с нагрузкой. Для его перехода из закрытого состояния в открытое на управляющий вывод устройства должен поступить сигнал определённой амплитуды, при этом ток сможет беспрепятственно протекать в обоих направлениях.

Особенностью симистора является то, что для поддержания того или иного его состояния не требуется постоянное присутствие напряжения на переключающем электроде, а для изменения проводимости хватит лишь короткого импульса. Но при этом существует условие, заключающееся в том, что через управляемые выводы должен протекать ток некой величины, называемый током удержания.

На схемах и в технической литературе симистор подписывается буквами VS с цифрой, указывающей на его порядковый номер. Изображается он в виде параллельно стоящих относительно друг друга треугольников с противоположно направленными вершинами. С основания одной из геометрических фигур выводится площадка, обозначаемая латинской буквой G (затвор). Два других вывода подписываются T1 и T2, обозначая силовые выводы. В некоторых схемах управляемые электроды могут обозначаться буквой A.

Характеристики

Симистор имеет несколько параметров, которые можно расположить по порядку убывания важности (лучше сказать, частоты использования) следующим образом:

Напряжение обратного пробоя, Uобр, В;
Напряжение закрытого состояния, Uзс, В;
Ток открытого состояния средний, Iос, А;
Время включения, tвк, мкс;
Время выключения, tвык, мкс;
Ток открытого состояния импульсный, Iос, А;
Ток закрытого состояния, Iзс, мА;
Обратный ток, Iобр, мА;
Напряжение открытого состояния, Uос, В;
Управляющее напряжение, Uупр, В;
Ток управления, Iупр, мА;
Скорость нарастания напряжения, dU/dt, В/мкс;
Скорость нарастания тока, dI/dt, А/мкс.

Обратите внимание! Параметр «напряжение обратного пробоя» означает максимальное напряжение, которое способен выдержать симистор или тринистор без выхода из строя. Напряжение закрытого состояния характеризует только динисторный эффект

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как проверять тиристоры мультиметром и тестером на работоспособность Использование омметра для проверки происходит по схожей схеме, поскольку современные модели обладают не стрелочным механизмом, а дисплеем, как у мультиметров. Спрашивайте, я на связи!

Характеристики прибора

Как и любой электронный полупроводниковый прибор, симистор характеризуется рядом технических параметров. Именно они дают возможность использовать его в том или ином оборудовании. Правильность работы устройства определяется соответствием заявленных характеристик реальным, а суть измерений сводится к получению значений этих параметров.

Для комплексного измерения характеристик требуются специализированные приборы, недоступные для бытового применения, поэтому для проверки симистора радиолюбители чаще всего используют тестер и специальные схемы. Например, популярный симистор BTB16-700BW характеризуется следующими техническими параметрами:

Максимальное напряжение Vrpm — 700 В. Обозначает граничную разность потенциалов, превышение которой приводит к повреждению структуры элемента.
Циклическое импульсное напряжение Vdrm — 700 В. Даже если электронный ключ будет закрыт, а уровень сигнала, приложенный на элемент, превысит 700 вольт, его переходы выйдут из строя.
Наибольшее значение среднего тока в открытом состоянии Irms — 16 A. Характеризует силу тока синусоидальной формы, способную проходить через симистор продолжительное время без его выхода из строя.
Пиковое значение импульсного тока Itsm равно 168 A. Этот параметр обязательно указывается со временем, в течение которого прибор не получит повреждения. Так, для BTB16–700BW оно составляет 16,7 ms.
Ток затвора Ig — 10—50 mA. Зависит от полярности напряжения, приложенного к выводам устройства, и параметров входного сигнала. Указывается в виде интервала.
Скорость нарастания тока dI/dT — 14 А/мс. Определяется для открытого состояния. Если она будет превышена, то элемент выйдет из строя.
Время включения t — 2мкс. Показывает время, прошедшее до достижения током на затворе 10% от своего наибольшего значения, когда при этом напряжение между силовыми электродами уменьшилось на такой же процент.
Скорость роста напряжения dV/dT — 1000 В/мкс. Если это значение будет больше указанного, то прибор не сможет правильно работать, то есть возникнут ложные открывания и закрывания.

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 — 0,05 мкФ.
Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 — 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
Емкости: С1 и С2 – 1 мкФ х 16 В.
Симметричный тринистор: VS1 – ВТ136.
Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

Может возникнуть ситуация, что в самом начале или середине стирки машина выходит на высокие обороты и начинает отжимать. Подобная неисправность может возникать как постоянно, так и периодично – не при каждом использовании стиральной машины.

В исправной стиральной машинке процесс стирки происходит следующим образом – после загрузки белья в бак набирается вода, которая в зависимости от режима стирки может подогреваться. Белье очищается от загрязнений за счет размеренных вращений барабана во время стирки. Для удаления излишков воды в конце программы стирки барабан выходит на высокие обороты – белье при этом плотно прижимается к его стенкам, и вода уходит через отверстия в барабане. Если вам будет необходим ремонт стиральной машины в Саратове обратитесь в нашу фирму. Причин возникновения такой неисправности может быть несколько.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
Собрать специальную схему.

Алгоритм проверки омметром:

Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
Устанавливаем кратность на омметре х1.
Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

Резистор R1 – 51 Ом.
Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

Устанавливаем переключатели в исходное положение (соответствующее схеме).
Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
Жмем SB2, лампа гаснет (устройство закрылось).
Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
Емкости: С1 и С2 – 100 мкФ х 10 В.
Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

Выполняем пункты 1-4.
Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Как прозвонить тиристор мультиметром

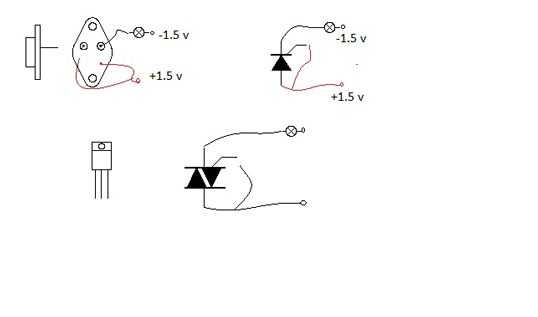

Стоит отметить, что существует несколько способов проверки исправности симисторов и тиристоров. Для этого необязательно использовать тестер, можно обойтись лампочкой от фонарика и пальчиковой батарейкой. Чтобы это сделать, нужно выполнить последовательное подключение источника питания, лампочки и рабочих выводов на тиристоре.

Следует помнить о том, что у обычного тиристора проводимость тока осуществляется только в одно направление. В связи с этим необходимо придерживаться полярности.

Когда будет подаваться управляющий ток (хватает аккумулятора АА), то будет происходить загорание лампочки, что означает о исправности цепи. После этого выполняем отсоединение батарейки, без отключения источника рабочего тока. При исправности p-n перехода и настройке его на определенных величинах, свечение лампочки будет продолжено.

В случае, если подходящая лампа или батарейка отсутствует, то придется использовать тестер

А для этого важно знать, как проверить тиристор мультиметром

Положение переключателя устанавливаем на «Прозвонку». На щупы каждого провода поступит необходимый уровень напряжения, чтобы проверить тиристор. Рабочим током не открываются p-n переходы, поэтому если значение сопротивления на выводе будет высокое, то это значит, что ток не проходит. Дисплей на мультиметре показывает «1». Так мы можем убедиться, в исправности рабочего p-n перехода;
Выполняем проверку открытия перехода. С этой целью осуществляем соединение управляющего вывода с анодом. Тестером происходит обеспечение достаточным уровнем тока, чтобы выполнить открытие перехода, а величина сопротивления резко спадает. Дисплей отображает значения, которые отличаются от единицы. Это говорит об «открытии» тиристора. Благодаря этому мы выполнили проверку работоспособности управляющих элементов.
Проводим размыкание управляющего контакта. В таком случае показатели сопротивления должны равняться бесконечности, об этом свидетельствует значение «1» на табло.

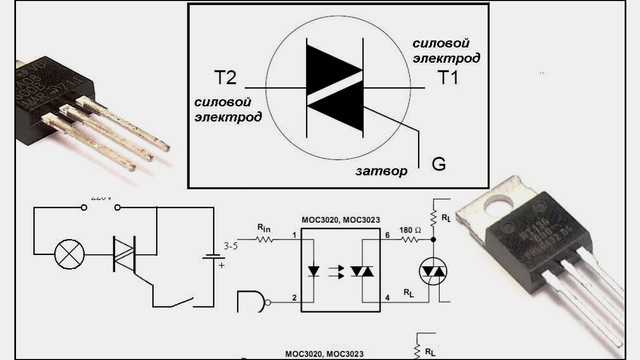

Достоинства и недостатки триаков

Нужно отметить, что симистор является видом тиристора, следовательно, основным отличием являются параметры УЭ. Триаки классифицируются по видам и отличия состоят в различном исполнении и характеристиках:

Конструктивное исполнение (распиновка, цоколевка).
Ток перегрузки.
Параметры управляющего электрода.
Прямые и обратные токи и напряжения (600bw и 600е — на напряжение 600 В).
Электрической нагрузке: силовые и обыкновенные (bta06, ку202г).
Ток затвора.
Скорость переключения (dv/dt).
Изготовитель: импортные не требуют предварительно настройки, отечественные нужно настраивать путем внедрения в схему дополнительных элементов.
Уровень изоляции корпуса (bta16).
Мощность (btb16).

К основным достоинствам симметричных тиристоров нужно отнести следующие: низкая стоимость, длительный срок применения, не издают помехи (нет механических контактов), надежность.

Для избежания влияния помех необходимо производить шунтирование прибора RC-цепью:

Величина сопротивления резистора должна быть от 50 до 470 Ом, а емкость конденсатора необходимо подобрать от 0,01 до 0,1 мкФ. Эти величины подбираются в зависимости от характеристик триака или экспериментальным путем.
