Как проверить варистор тестером

Проверка симистора на исправность

Перед заменой или впайкой детали в плату ее необходимо проверить. Несправный элемент может не только мешать схеме работать, но и сжечь другие радиодетали. Современные марки симисторов легко перепутать с тиристорами. Отличить их по внешнему признаку довольно сложно. Корпус и расположение выводов идентично. Отобрать нужные детали можно только по маркировке: ТС — тиристорный-симистор, КУ или Т — триак.

Перед проверкой симистора мультиметром необходимо разобраться с распиновкой выводов. Делается это по цоколевке отдельной серии. В интернете или литературе следует найти нужный элемент, а марку можно посмотреть на корпусе. Символы довольно маленькие, рекомендуется использовать лупу. Зная расположение контактов, исправность детали можно проверить за 2 минуты.

Типы транзисторов

Стандартные современные транзисторы отличаются структурой, принципом действия и основными параметрами, в соответствии с которыми они могут быть представлены:

• Биполярными устройствами, которые отличаются наличием трёх слоёв в виде «базы», «коллектора» и «эмиттера». Полупроводниковый материал отвечает за протекание тока исключительно в одном направлении, определяемым видом перехода. Характерной особенностью данного типа транзистора является подача в базу токов незначительной величины.
• Полевыми или униполярными устройствами, которые отличаются наличием трёх выводов в виде «затвора», «стока» и «истока». Показатели сопротивления зоны проводника напрямую зависят от уровня напряжения, прилагаемого к затворной части. В соответствии с проводимостью кристалла выпускаются устройства, имеющие p-канал и n-канал.

Электрические или электронные компоненты, представленные конденсатором, в отличие от транзисторов включают в себя пару проводниковых обкладок, разделенных диэлектрическим слоем.

Существует огромное количество разновидностей конденсаторных приборов, которые, чаще всего, различаются материалом обкладок и видовыми особенностями диэлектрика:

• бумажного и металлобумажного типа;
• электролитические разновидности;
• полимерного или пленочного типа;
• керамического типа;
• с наличием диэлектрика воздушного типа.

Виды транзисторов

Кроме всего прочего, конденсаторные устройства могут быть полярными и неполярными. Второй вариант используется для обеспечения периодического, непродолжительного включения в цепь с переменными токовыми показателями. Полярные электролитические конденсаторы обладают значительно меньшими размерами, чем неполярные устройства с аналогичной емкостью.

Если все транзисторы отвечают за протекание тока в соответствии с управляющим сигналом, то конденсаторы накапливают и затем отдают электрический ток, поэтому часто применяются для выравнивания скачков напряжения.

Типы

Среди большого количества конденсаторов выделяется два типа устройств по полярности, в которых в качестве диэлектрика применяется воздух, стекло или бумага. Рассмотрим каждый из вариантов подробнее.

Полярные

К этой категории относятся все устройства электролитического типа с электролитом в виде жидкости или в твердой форме. Емкость конденсатора может быть в диапазоне 0,1-100000 мкФ.
Конденсатор полярный EEUFS2A470 47мкФ 100В

При их подключении важно четко соблюдать полярность — подпаивать «минус» и «плюс» четко на свои клеммы. В случае ошибки элемент будет неработоспособным, и возникает вероятность взрыва.

В случае ошибки элемент будет неработоспособным, и возникает вероятность взрыва.

В качестве диэлектрика может выступать только бумага, которая пропитана в электролите.

Неполярные

В эту группу входят конденсаторы, где в роли диэлектрика выступает керамика, слюда, бумага, воздух или стекло.

Они имеют небольшую емкость в пределах от 1 до 220 мкФ. Спрятаны в цилиндрическом корпусе и имеют вывода для подключения к схеме. Пользуются спросом в цепях переменного тока.

Такие устройства имеют меньший ток утечки, благодаря большему сопротивлению диэлектрика.

Каждый из выше перечисленных типов конденсаторов имеет свои особенности проверки.

Расшифровка обозначений на конденсаторах

Прежде чем брать конденсатор для проверки важно уметь ориентироваться в надписях на нем

Как правило, производители прописывают на конденсаторах емкость и номинальное напряжение для работы. Если деталь слишком мелкая, на ней указываются параметры по EIA-стандарту.

При нанесении на поверхность только цифры и буквы первая показывает емкость, а вторая — тип конструкции.

Наличие трех цифр позволяет из первых двух узнать емкость, а из последней — множитель для нуля.

Дополнительно могут прописываться следующие параметры:

• полярность;
• год выпуска;
• отклонение емкости от номинального параметра;
• коэффициент емкости;
• рабочая частота и т. д.

При обозначении нужно учесть еще ряд моментов:

1. Наличие буквы между и после цифр может показывать наличие запятой. К примеру, 3n3 — 3300 пкФ, 33n — 33 нФ, 330n — 0,33 мкФ.
2. Цветовая маркировка позволяет узнать емкость (первые две полоски), допустимое отклонение от номинального значения (3-я полоса) и напряжение (4-я полоска).
3. При обозначении зарубежных устройств может применяться IEC-стандарт, по которому на устройство наносится маркировка из 3-х чисел. Первые два позволяют узнать емкость конденсатора, а третья — количество нулей.
4. СМД конденсаторы имеют небольшие размеры, поэтому на них применяется маркировка с применением букв (емкость в пкФ) и цифр (множитель в десятой степени). Наличие двух букв спереди позволяет узнать производителя и рабочее напряжение.

Что написано на корпусе конденсаторов.Как расшифровать буквы и цифры.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Блиц-советы

Рекомендации:

1. Перед тем как проверять тиристор, следует внимательно ознакомиться с техническими характеристиками данного устройства. Эти знание помогут быстрей и эффективней проверить тиристор.
2. Обычные, стандартные устройства для измерения (омметр, тестер, мультиметр) хорошо зарекомендовали себя для проверки тиристора, но современные приборы, дадут информацию намного точней. К тому же их гораздо легче использовать.
3. Во избежание неприятных ситуаций все схемы должны собираться в точности.
4. В работе с любыми диодными устройствами, включая тиристоры, нужно соблюдать технику безопасности.

Защита тиристора:

Тиристоры действуют на скорость увеличение прямого тока. В тиристорах обратный ток восстановления. Если этот ток упадет до низшего значения, может возникнуть перенапряжение. Чтобы предотвратить перенапряжения используются схемы ЦФТП. Также для защиты используют варисторы, их подключают к местам, где выводы индуктивной нагрузки.

Основные неисправности конденсаторов

Выделяется несколько неисправностей, которые характерных для конденсаторов:

1. Утечка выше положенной нормы. Происходит из-за изменения сопротивления диэлектрического материала. При такой поломке емкость снижается, и устройство не способно долгое время сохранять заряд.
2. Обрыв. Суть повреждения состоит в электрическом разрыве проводников, которые больше не имеют электрической связи. Причиной может быть удар, сильная тряска или колебания. Нельзя исключать и брак конденсатора или нарушение правил его применения.
3. Пробой. Возникает в случае превышения рабочего напряжения выше допустимой нормы. При такой поломке дальнейшее применение емкости невозможно из-за появления в схеме короткого замыкания.

В список неисправностей можно включить и другие — снижение емкости, высокое эквивалентное последовательное сопротивление и т. д.

В зоне наибольшего риска находятся электролитические конденсаторы из алюминия, которые часто устанавливаются в качестве фильтра для пульсирующих напряжений в разных выпрямительных устройствах.

Виды и устройство терморезисторов

Терморезисторы можно разделить на две большие группы по реакции на изменение температуры:

• если при нагреве сопротивление падает, такие терморезисторы называются NTC-термисторами (с отрицательным температурным коэффициентом сопротивления);
• если при нагреве сопротивление увеличивается, то термистор имеет положительный ТКС (PTC-характеристику) – такие элементы называют ещё позисторами.

Тип термистора определяется свойствами материалов, из которых изготовлены терморезисторы. Металлы при нагреве увеличивают сопротивление, поэтому на их основе (точнее, на базе оксидов металлов) выпускают термосопротивления с положительным ТКС. У полупроводников зависимость обратная, поэтому из них делают NTC-элементы. Термозависимые элементы с отрицательным ТКС теоретически можно делать и на основе электролитов, но этот вариант на практике крайне неудобен. Его ниша – лабораторные исследования.

Конструктив термисторов может быть различным. Их выпускают в виде цилиндров, бусин, шайб и т.п. с двумя выводами (как у обычного резистора). Можно подобрать наиболее удобную форму для установки на рабочем месте.

Принцип действия, обозначение на схеме, варианты применения

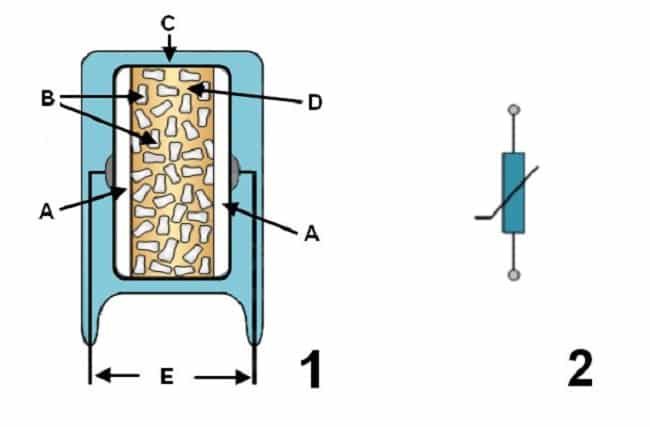

Внешне варистор очень похож на конденсатор, но его внутреннее устройство, как видно из рисунка 3, совершенное иное.

Обозначения:

• А – два металлических электрода в форме диска;
• В – вкрапления оксида цинка (размер кристаллов не соблюден);
• С – оболочка полупроводника, сделанная на основе синтетических отвердителей (эпоксидов);
• D – керамический изолятор;
• Е – выводы.

Помимо конструкции, на рисунке 3 показано обозначение элемента на принципиальных схемах (2).

Содержание оксида цинка в керамическом изоляционном слое определяет порог срабатывания варистора, как только напряжение станет выше допустимого, сопротивление резко снижается и проходящий через полупроводник ток увеличивается. Вырабатывающаяся в результате этого процесса тепловая энергия рассеивается в воздухе.

Такой принцип действия позволяет не допустить выход из строя электронных устройств при краткосрочном перепаде напряжения. Длительный импульс вызовет перегрев и разрушение варистора, но на этот процесс требуется время. Хоть оно исчисляется долями секунды, в большинстве случаев, этого достаточно для срабатывания плавкого предохранителя.

Именно поэтому после замены предохранителя необходимо проверять варистор (внешний осмотр и тестирование мультиметром). В противном случае, следующий перепад напряжения, с большой долей вероятности, приведет к разрушению компонентов электронного устройства.

Самодельный пробник

Простейший вариант исполнения представлен сочетанием только лампочки и батарейки, но он неудобен в применении. Более сложная схема позволяет протестировать устройство при подаче постоянного или переменного тока.

Схема самодельного пробника представлена сочетанием следующих элементов:

1. Лампочка небольшого размера с показателями 0,3 А и 6,3 В.
2. Трансформатор со вторичной обмоткой 6,3 В. Рекомендуется использовать вариант исполнения ТН2.
3. Диод выпрямительного типа с обратным напряжением около 10 Вольт и сопротивлением не менее 300 мА. Примером можно назвать вариант исполнения Д226.
4. В схему также включается конденсатор, емкость которого составляет 1000 мкФ. Устройство должно быть рассчитано на напряжение 16 В.
5. Создается сопротивление с номиналом 47 Ом.
6. Предохранитель на 0,5 А. При применении мощного силового трансформатора следует повысить номинал предохранителя.

Измерение под нагрузкой

Самым
правильным способом является замер параметров под нагрузкой. Так называемый
нагрузочный тест.

Раньше,
когда еще не были распространены цифровые мультиметры, а использовались по
большей части стрелочные (типа Э4304), у них у всех был специальный режим для
проверки батареек 1,5В.

Ориентироваться
нужно было по самой верхней шкале. Если при замыкании щупов стрелка прибора
отклонялась максимально вправо – батарейка считалась исправной (держала
нагрузку без особого падения напряжения).

На
современных устройствах редко, но все же можно встретить подобный режим. Вот
например, моделька от ProSkit.

На
ней можно проверить как батарейки 1,5В, так и крону на 9В.

Есть
такая функция и на некоторых электронных девайсах (тип DT830E).

Также
продаются специальные тестеры нагрузочники. Как для пальчиковых элементов, так
и для плоских таблеток.

Хорошо
заряженный элемент 1,5V на мультиметре с функцией
нагрузочника будет давать ток в 4мА, а новая крона на 9V – 25мА.

Такой
тестер работает только с щелочными элементами, на литий-ионных АКБ его
использовать не получится.

Условно-графическое обозначение

На схемах УГО термистора могут незначительно отличаться, но главный признак термосопротивления – символ t рядом с прямоугольником, символизирующим резистор. Без этого символа не определить, от чего зависит сопротивление – схожее УГО имеют, например, варисторы (сопротивление определяется приложенным напряжением) и другие элементы.

Иногда на УГО наносят дополнительное обозначение, определяющее категорию терморезистора:

• NTC для элементов с отрицательным ТКС;
• PTC для позисторов.

Эту характеристику иногда обозначают стрелками:

• однонаправленными для PTC;
• разнонаправленными для NTC.

Литерное обозначение может быть различным – R, RK, TH и т.п.

Стабилитроны

Особняком стоит вопрос о проверке стабилитронов. Проверять их по описанной выше методике нет смысла, разве что можно убедиться в целостности p-n перехода. В отличие от обычного выпрямительного диода, стабилитрон использует обратную ветвь вольтамперной характеристики (ВАХ). Поэтому для исследования стабилизирующих свойств рабочую точку нужно сместить именно на этот участок графика.

Для этого используется простенькая схема из источника питания и токоограничительного резистора. В этом случае мультиметром измеряется не сопротивление перехода, а напряжение, при плавном повышении питающего потенциала.

Стабилитрон считается рабочим, если при повышении напряжения питания разница потенциалов на его электродах остается постоянной и равной заявленной в документации на прибор.

Защита электрических схем

Перед тем как отвечать на вопрос, как проверить варистор, необходимо понять, в каких конкретных целях он используется. Наверное, не стоит говорить о том, что защита электрических цепей – это основное требование их корректной работы. Все дело в том, что проводка и приборы в сети обладают определенной изоляцией, которая соответствует номинальному напряжению. То есть, превышение этого показателя тут же влияет на качество изоляции. И если высокое напряжение будет действовать долго, то изоляция будет пробита. Так что до короткого замыкания не так и долго остается.

Но существует такое понятие, как рабочее напряжение. Оно отличается от номинального, и разница (в большую или меньшую сторону) не должна превышать определенный уровень, который обычно называется максимальное рабочее напряжение. В электрических сетях появляются и другие разновидности, которые действуют краткосрочно, правда их величина может быть очень большой. Такое напряжение называется импульсным. Именно для защиты от него в электрические сети устанавливается варистор.

Определение исправности устройства

Исправность рассматриваемого устройства можно проверить при применении обычного источника света и измерительного прибора. К особенностям этой техники относятся следующие моменты:

1. Источник постоянного тока соединяется через тринистор. В цепь также включается лампа с соответствующим напряжением.
2. Щупы мультиметра подводятся к катоду и аноду. Следует установить режим измерения, соответствующий постоянному напряжению.
3. Устройство должно быть рассчитано на измерение показателей, которые превышают значения применяемого источника напряжения.
4. В качестве источника питания можно использовать батарейку любого номинала.
5. Осуществляется подача напряжения для теста устройства.

Применение варисторов в схемах защиты

Исходя из свойств элемента, логично применять его в цепях обхода основной электросхемы. При повышении питающего напряжения, варистор выступит в роли своеобразного шунта.

При импульсном (несколько миллисекунд) скачке напряжения, основной ток пройдет в обход схемы. При восстановлении параметров – электропитание цепи мгновенно возобновится.

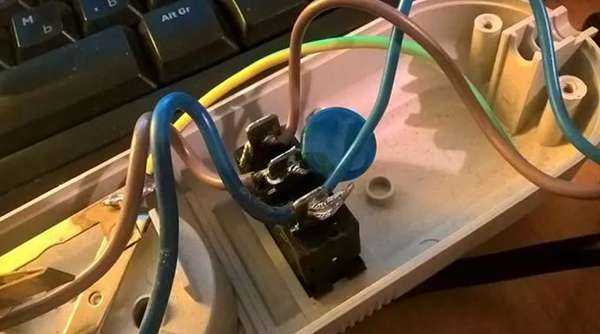

Простейший пример – варистор подключается параллельно питанию в удлинителе с защитой. При скачке напряжения, элемент фактически формирует короткое замыкание, и срабатывает защитный автомат.
Чаще всего в подобных схемах применяются варисторы типа TVR 14561.

Варианты неисправностей в кинескопах

Если при первом включении изображение искажено или наблюдается рябь и полосы, то с высокой долей вероятности виновен позистор. Как проверить мультиметром элемент в цепи? На холодной схеме это сделать легче, ведь сопротивление позистора минимальное.

Часто пайка контактов просто отваливается от длительной работы. Позистор относится к элементам схемы, которые постоянно работают в нагретом состоянии. Омметром проверяют соединение маски экрана с выводом второй ножки позистора. Если оно минимальное, это говорит о надежном соединении. Возможно, элемент не срабатывает на отсечку.

Читать также: Каким током заряжать пальчиковые аккумуляторы

Если позистор неисправен и закорочен, то при первом включении перегорает предохранитель блока питания. При условии что это происходит без видимого короткого замыкания в цепи, проверить неисправность можно совсем отключив маску экрана и позистор.

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Читать также: Печка из автомобильных дисков своими руками фото

Есть три способа проверить варистор быстро и просто:

1. Визуальный осмотр.
2. Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
3. Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия. Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

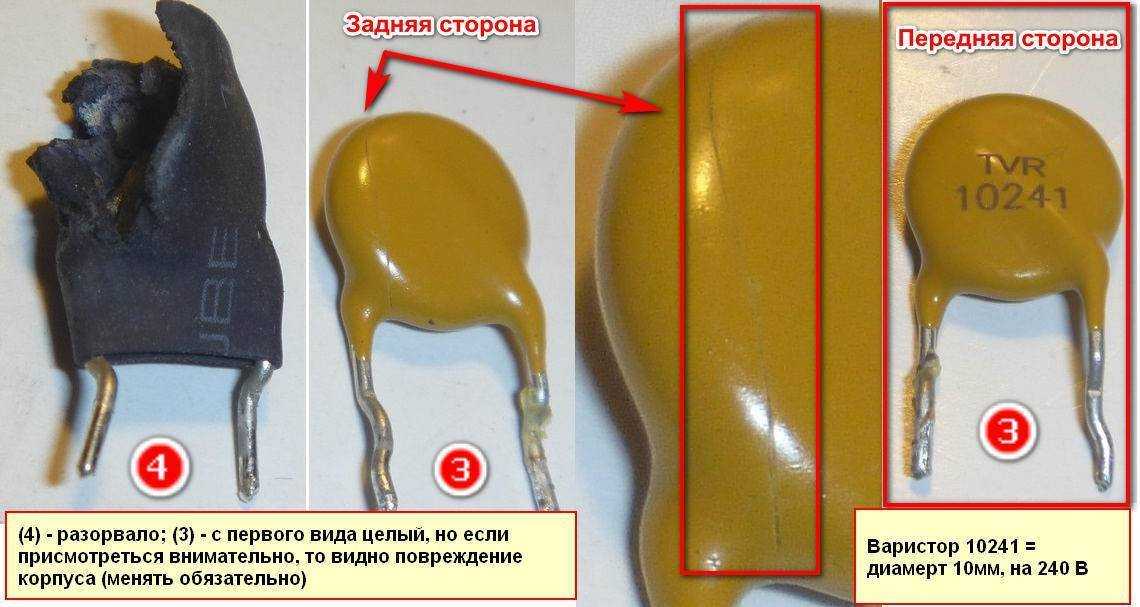

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

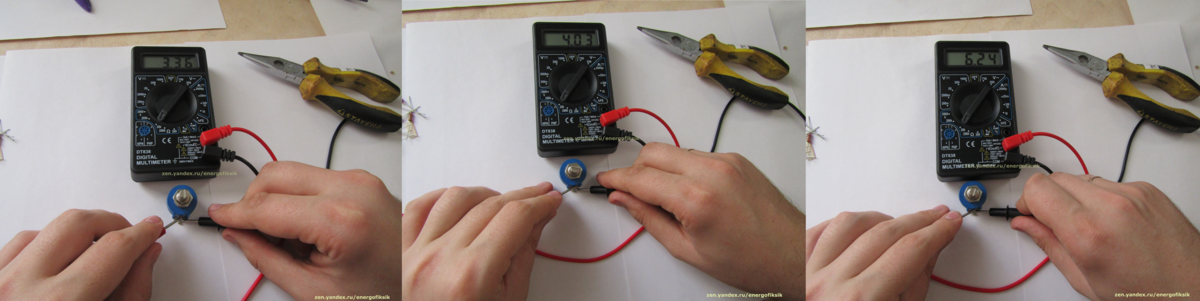

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов. Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться

Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

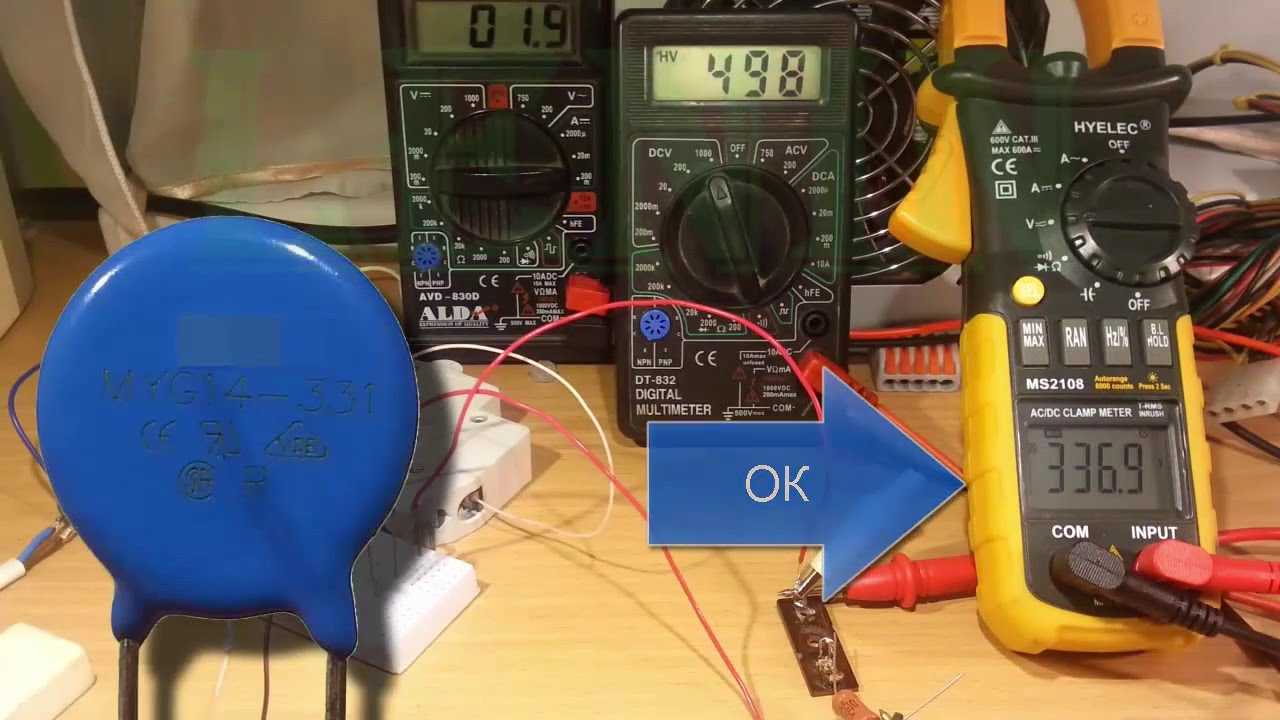

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Измерение сопротивления

Варистор относится к категории важных электронных компонентов, предназначенных для защиты дорогостоящих современных устройств от поломки в результате скачков напряжения.

Варисторы, получившие слишком сильный электрический толчок, могут оставаться на низких показателях сопротивления и потребуют проведения проверки.

Процесс измерения уровня сопротивления не отличается особой сложностью. С этой целью необходимо подготовить паяльник с мощностью в пределах 15-35 Вт, канифоль и припой, набор стандартных и крестовых отвёрток, а также плоскогубцы с длинным носиком и мультиметр.

Работы по измерению показателей сопротивления и тестирования варистора могут выполняться двумя основными способами.

Основные характеристики

Симисторы бывают отечественные и импортные, следовательно, для понимания сферы применения нужно рассмотреть его основные характеристики на примере КУ208Г (аналог КУ202Н). Этот вид до сих пор применяется в радиоэлектронике и, благодаря его отличным характеристикам и низкой цене, его можно использовать практически во всех устройствах с регулируемыми параметрами в качестве основного или аналога импортным моделям.Основные характеристики:

1. Максимальное обратное и импульсное напряжения: 400 В (применение в сети 220 В).
2. Максимальный ток открытого состояния в нормальном и импульсных режимах работы: 5А и 10 А соответственно.
3. Минимальный ток открытия: 300 мА при 2,5 В.
4. Значение минимального импульсного тока: 160 мА при 5 В.
5. Время включения и отключения: 10 мкс и 150 мкс соответственно.

Необходимо учесть и длину провода, идущего к УЭ, которая должна быть минимальной. Шунтирование производится между выводом Т1 и управляющим электродом (схема 1).

Среди достойных импортных аналогов можно выделить симисторы с изолируемым корпусом фирмы ON Semiconductor. Диапазон максимальных токов от 0,6 А до 16 А. Благодаря управлению от низковольтных логических выходов они применяются в более сложных устройствах с микроконтроллерами.

Мощные и высоковольтные симисторы: 600bw, acs1086s, вт136, z3m, bt134, 700bw, 600e, bta08, bt137, 800cw, вта41600в, zo607, вта16, вт134, вт137, 600c, btb12, z7m, m2lz47.

Одной из разновидностей симистора является его перспективная модель, называемая оптосимистором. В корпусе этого прибора находится не управляющий вывод, а светодиод. Управление осуществляется при изменении значения напряжения на светодиоде.

Одной из значимых характеристик является dv/dt. Она показывает максимально допустимую величину, благодаря которой самопроизвольное включение триака не происходит. Существенный недостаток симистора является возникновение эффекта dv/dt, возникающий при высокой скорости изменения коммутируемого напряжения. Представляет собой самопроизвольное включение триака. Для устранения этого недостатка применяют демпфирующую RC-цепочку, параллельную выходу каскада (ключевой). Схема с переключением по нулевому уровню и защитой:

Нужно обратить внимание на работу симистора при активной и индуктивных нагрузках. При активной ток, протекающий через триак, совпадает по фазе с напряжением на выходе. При индуктивной эта разница равна определенному значению:

При индуктивной эта разница равна определенному значению:

Из-за этого коэффициента напряжение в моменты переключение не равно 0 (причина возникновения выбросов напряжения). При этом даже при выключенном триаке, который работает на индуктивную нагрузку, возможно превышение dv/dt и прибор может выйти из строя. В целях безопасности необходимо применять RC-цепочку, варистор, защитные ограничительные диоды.

https://youtube.com/watch?v=pndQx1nu0PA

Что такое резистор

В русской научной литературе электрорезиторы часто называют просто «сопротивление». Из этого наименования сразу же становится понятно его предназначение — сопротивляться действию электрического тока. Резистор является пассивным электроэлементом, так как под его действием ток только уменьшается, в отличие от активных элементов, которые повышают его действие.

Обозначение элемента на электросхеме

Из закона Ома и второго закона Кирхгофа следует, что если ток протекает через резистор, то его напряжение падает. Величина его равна силе протекающего тока, умноженной на сопротивление резистора.

Важно! Условное обозначение резистора на схемах — это прямоугольник, так что это легко запомнить. В зависимости от вида резистора он изображается как прямоугольник с обозначением внутри. Выводной электрорезистор

Выводной электрорезистор

Резисторы подразделяют по методу монтажа. Они бывают:

• Выводными, то есть монтируются сквозь микросхему с радиальными или аксиальными выводами-ножками. Этот вид использовался повсеместно несколько десятков лет назад и сейчас используется для простых устройств;
• SMD, то есть электрорезисторы без выводов. Они имеют лишь незначительно выступающие ножки, поэтому они монтируются в саму плату. В современных приборах чаще всего используют именно их, так как при автоматической сборке платы конвейером это выгодно и быстро.

Микро SMD-резистор

Необходимость защиты электроустановок

Изоляция в каждой электроустановке должна находиться в соответствии в ее номинальным напряжением. Как правило, ко всем установкам прикладывается рабочее напряжение, несколько отличающееся от номинального. В таких случаях надежность работы может гарантироваться только тогда, когда эта разница не выходит за определенные установленные рамки максимального значения рабочего напряжения.

Во многих случаях, электрооборудование выходит из строя, когда в сети появляются импульсы напряжения. Они проявляются в виде резкого изменения напряжения в какой-либо точке, после чего, оно восстанавливается до первоначального уровня. Такие скачки происходят за очень короткий промежуток времени. Импульсы, появляющиеся в электросетях, могут быть грозовыми или коммутационными. Этим и объясняется необходимость надежной защиты всех электрических устройств.

Принцип измерения

• Un, или классификационным напряжением, как правило, измеряемым при токовых показателях на уровне 1 мA. Данный параметр принято считать условным и определять согласно маркировке, нанесенной на корпус элемента.
• Um, или предельно допустимыми показателями среднеквадратичного, так называемого действующего напряжения переменного типа.
• Um=, или предельно допустимыми показателями уровня задействованного постоянного напряжения.
• Р, или номинальными показателями среднестатистической рассеиваемой мощности. Именно такой уровень мощности способен рассеиваться при помощи варистора в процессе эксплуатации. Правило действует при условии сохранения выставленных предварительно параметров и основных пределов.
• W, или максимально допустимыми показателями поглощаемой энергии, измеряемой джоулями (Дж), под воздействием единичных импульсов.
• Iрр, или максимальными показателями токовых импульсов при наличии времени нарастания или длительности импульса в пределах 8/20 мкc.
• Со, или емкостью, измеряемой в закрытом положении. Данное значение в процессе эксплуатации напрямую будет зависеть от прилагаемого напряжения. Однако при прохождении высокой токовой нагрузки показатель падает до отметки «ноль».
• W, или периодом воздействия перегрузки при максимальных показателях мощности, обозначаемой Pт в условиях низкого риска повреждения варистора.

Уровень рабочего напряжения варистора подбирается в соответствии с предельно допустимыми показателями рассеивающей энергии и максимальным параметром амплитуды напряжения. Ориентировочные расчеты в этом случае выполняются при уровне переменного напряжения не более Uвх <= 0,6Un и при постоянном напряжении — Uвх < 0,85Un.

Схема проверки варистора мультиметром

Конструкция варистора представлена парой металлических дисковидных электродов, оксидноцинковыми вкраплениями, синтетической полупроводниковой оболочкой, а также керамическим изолятором и выводами.

Нормальный режим работы предполагает наличие высокого сопротивления в устройстве. При превышении номинального напряжения происходит лавинный эффект, а также отмечается сильное падение сопротивления и возрастание токовой нагрузки. Таким образом, показатели напряжения на варисторе остаются прежними, и происходит работа устройства в параметрах стабилитрона.

Для правильного выбора защитного элемента и с целью предотвращения перегрузки в цепях эксплуатируемого электронного прибора очень важно учитывать показатели входного сопротивления источника и уровень мощности импульсов, которые возникают на стадии переходных процессов

Проверка функционирования

При неисправности устройств в первую очередь определяется состояние цепей питания, при этом возникает задача, как проверить варистор. Вначале делается внешний осмотр.

Проверяется наличие нагара, почернения или механических повреждений. Если что-либо из этого присутствует – варистор нужно заменить. В противном случае выпаять хоть один вывод.

Без выпаивания контактов измерить сопротивление варистора не получится, так как он соединен параллельно со всей схемой устройства или каким-нибудь его модулем. Поэтому вместо определения сопротивления варистора будет измеряться, в лучшем случае, общее сопротивление всего устройства.

Для выпаивания вывода необходим паяльник, оловоотсос, круглогубцы. Паяльником прогревается площадка вокруг вывода. Оловоотсосом откачивается расплавленный припой. Круглогубцами вынимается вывод варистора из платы.

Затем начинается непосредственная проверка варистора мультиметром или омметром. Переключатель режимов работы устанавливается в положение «измерение сопротивления». Выбирается самая большая шкала измерений (200МОм).

Щупы присоединяются к выводам варистора. Измеряется сопротивление. Затем щупы меняют местами и фиксируют второе значение измеренного сопротивления.

Мультиметр должен показывать значения в десятки МОм. Если хоть в одном замере мультиметр покажет значения отличные от МОм, значит, варистор неисправен и его нужно заменить.

В некоторых устройствах последовательно с варистором стоит предохранитель. Тогда достаточно вынуть его и получим вариант с одним свободным контактом. Выпаивать ничего не нужно.

Дальше следует использовать мультиметр, а как проверяется варистор и проводятся измерения, было описано выше.
