Подключение диммера: схемы подключения и инструкция по монтажу

Диммер: разновидности и их особенности

Современный выключатель диммер можно классифицировать по двум признакам: по типу управления и виду ламп, с которыми они могут работать. Начнем по порядку и для начала разберемся с тонкостями управления данными устройствами. В этом отношении все диммеры можно разделить на модульные, устанавливаемые в монтажную коробку и моноблочные.

  1. Модульные диммеры – их установка производится в распределительном щитке. Управление освещением осуществляется с помощью выносной кнопки или специального клавишного выключателя. Обычным нажатием производится включение и выключение осветительных приборов, а регулировка яркости света производится после длительного (пятисекундного) нажатия клавиши вверх или вниз. В жилых помещениях такие устройства обычно не используются – они больше подходят для установки в подъездах и на лестничных клетках.
  2. Выключатель с диммером, устанавливаемый в монтажную коробку. Это довольно небольшое устройство, способное уютно разместиться в обычном подрозетнике или распределительной коробке – их управление, как и в предыдущем случае, осуществляется с помощью выносной кнопки или клавишного выключателя.

  3. Моноблочные диммеры – именно это устройство знакомо многим людям. Его в большинстве случаев устанавливают вместо обычного выключателя

    Поворотно-нажимные. Включение света осуществляется после нажатия на ручку, а регулирование освещенности путем ее вращения в одну или другую сторону.

    . Это самый распространенный в быту диммер, который благодаря своей востребованности имеет массу подвидов. По способу управления их можно разделить на такие виды.

    Поворотные. И включение, и выключение освещения производится путем поворота ручки – щелчок в крайнем левом положении включает и выключает свет, а дальнейшее вращение ручки по часовой стрелке увеличивает освещенность.

    Клавишные. Внешне такой диммер похож на двойной выключатель. Левая клавиша отвечает за включение и выключение освещения, а правая за регулировку его интенсивности.

    Сенсорные. В некотором роде они похожи на клавишные, только вместо кнопок оборудованы сенсорами. С левой стороны находятся сенсоры включения и выключения, а с правой – сенсоры регулировки. Этот электронный диммер имеет один нюанс – регулировка освещенности осуществляется ступенчато, т.е. в шесть или семь фиксированных положений. Но, несмотря на это, переключение производится достаточно плавно.

    Диммеры с пультом ДУ. Если речь идет у дистанционном регулировании освещенности, то в большинстве случаев имеется в виду комбинированная модель диммера – регулировка, как, в общем-то, и включение света, может выполняться как с пульта ДУ, так и вручную.

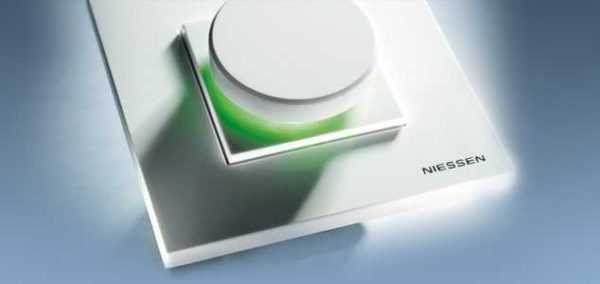

Сенсорный диммер фото

Теперь можно смело переходить к изучению разновидностей диммеров в зависимости от типа осветительных приборов. Как ни странно, но практически для каждого типа ламп существует свой вид диммеров. Объясняется это особенностями и разнообразием современных ламп.

  1. Диммер для ламп накаливания и их галогенных сородичей, работающих от напряжения 220V. Это самые простые устройства, работающие по принципу изменения напряжения в большую или меньшую сторону. Проблем с такой регулировкой не возникает, за исключением одного нюанса – с понижением подаваемого на лампу напряжения изменяется спектр свечения лампы. Мало кому нравится красноватый свет, характерный для слабого накала спирали.
  2. Диммер для низковольтных галогенных ламп. Вся проблема регулирования яркости 12 и 24 вольтовых ламп заключается в наличии в сети электропитания понижающего трансформатора. Если в цепи установлен обмоточный трансформатор, то использовать необходимо диммер с маркировкой «RL», а если речь идет об электронной системе понижения напряжения, то нужен диммер с маркировкой «C». В идеале нужно приобрести диммер со встроенным понижающим трансформатором.

  3. Диммер для энергосберегающих ламп и обычных люминесцентных. Это самый проблемный тип ламп – диммировать обычные люминесцентные лампы со стартером вообще невозможно. Если хотите получить возможность регулировать люминесцентные лампы, в том числе и энергосберегающие лампы, то их нужно оснастить электронным пускателем типа ЭПРА.
  4. Диммер для светодиодных ламп. Это особый вид устройств, принцип работы которых основан не на изменении подаваемого на лампу напряжения, а на изменении длительности импульса частоты тока. Мерцать от этого они не станут, так как рабочая частота электрического тока для светодиодных ламп находится в пределах 300кГц.

Ну вот, с разновидностями и особенностями различных устройств для регулирования освещенности разобрались, теперь пора заняться их установкой.

Клавишный диммер фото

Основные требования к монтажу

Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:

  • Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
  • Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
  • На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
  • Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
  • Специальный диммер подбирается к светодиодным лампам.
  • Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
  • Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.

Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.

При использовании диммеров следует учитывать несколько важных моментов:

Выбирать диммер надо в соответствии с типом используемых ламп. Наименьшее значение мощности светильника с лампой накаливания – 40 Вт

Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов; Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования. Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек

Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:

  1. Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
  2. Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
  3. К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
  4. Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
  5. Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
  6. Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.

Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.

Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:

  1. Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
  2. Красные, символизирующие время протекания переменного тока.

Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.

Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.

Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.

Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.

Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.

Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.

Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.

Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.

Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.

При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.

Схемы подключения диммера для комфорта пользователей

Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.

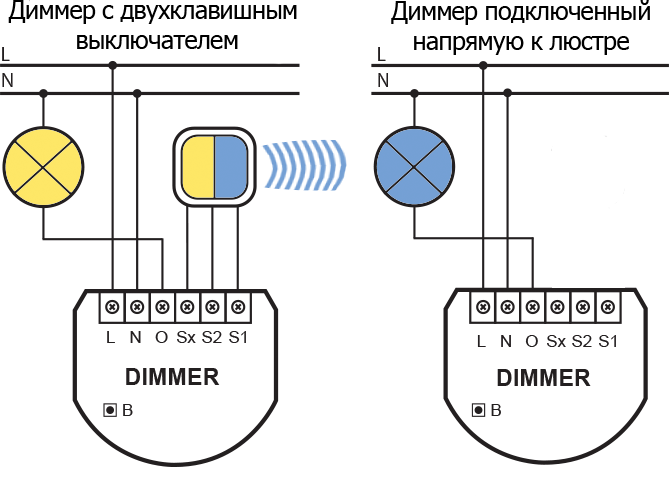

Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.

Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.

Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.

Полезные советы для эксплуатации

Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.

Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.

При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.

Установка вместо обычного выключателя

Монтаж диммера в качестве выключателя осуществляют так:

  1. засверливаются в стену перфоратором или дрелью, вооруженной коронкой (цилиндрическим сверлом). Коронками с напылением (алмазными, карбидно-вольфрамовыми) сверлят в безударном режиме, зубчатыми — в ударном. Габариты для высверливания равны глубине и диаметру (слегка превышает) подрозетника;
  2. выбивают зубилом или перфоратором материал внутри высверленной окружности, формируя глухое отверстие;
  3. пробивают в стене штроборезом, перфоратором, болгаркой или зубилом штробу — канал, ведущий от распределительной коробки к проделанному отверстию. От точки опуска штробы к месту установки диммера пробивают канавку к светильнику. На подходе к отверстию ее косо заглубляют, чтобы можно было подвести провод к задней стенке подрозетника;
  4. закладывают в штробы провода и заполняют ее раствором.

Затем:

  1. в подрозетнике выдавливают одну из заглушек с той стороны, с какой подведен провод;
  2. заводят торчащий из стены провод в отверстие;
  3. готовят алебастровый или цементный раствор и закладывают небольшую его порцию в отверстие;
  4. устанавливают подрозетник в отверстие. Раствор при этом выдавливается и заполняет часть пространства между подрозетником и стеной. Остальное заполняют раствором при помощи кельмы;
  5. торчащие из подрозетника провода освобождают от изоляции, зачищают концы жил и подключают их к клеммам на внутренней части диммера;
  6. складывая провод гармошкой, помещают внутреннюю часть в подрозетник и выкручивают специальные винты, разводя в стороны распорные лапки;
  7. прикручивают внутреннюю часть саморезами к подрозетнику;
  8. прищелкивают к подрозетнику лицевую панель.

Остается подключить провода к светильнику и проверить работоспособность диммера.

Провода лучше помещать в гофру: если перегорят, можно заменить без вскрытия штробы.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

  • Использующие в работе радиопередатчик;
  • Использующие инфракрасное излучение.

Береговский радиозавод «М» предлагает очень качественное радиооборудование. Заказывайте по доступным ценам.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Инструкция по установке диммера вместо обычного выключателя

Как установить диммер

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Провода

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммераЧтобы разобрать его, нужно открутить контргайку и снять все декоративные накладкиДиммер в разобранном видеДиммер в разобранном видеДиммер в разобранном видеСхема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепленияОдеваем все декоративные накладки и поворотное колесикоОдеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Удачной работы!

Видео — Подключение светодиодной ленты к мини диммеру

Это интересно: Прокладка кабеля в лотках и коробах — нормы, инструкция, фото

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

  1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
  2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
  3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
  4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
  5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Правильно выбираем светорегулятор

Практичность, лаконичность, надежность и ничего лишнего

Решив установить у себя в доме или квартире диммер, при покупке устройства нужно обратить внимание на следующие параметры:

  • предполагаемая общая нагрузка. В техническом паспорте вариатора указывается нагрузочная мощность самого устройства, и она должна быть на треть выше, чем общая мощность всех управляемых осветительных приборов. Превышать этот запас мощности не рекомендуется, поскольку это может вывести регулятор из строя;
  • величина напряжения для лампы. Так, например, существуют диммированные светодиодные лампы, работающие от напряжения 220 В, а есть светодиодные ленты, которым необходимо 12 В. Соответственно необходимы и разные светорегуляторы;
  • совместимость с источником освещения. В технической документации на диммер указывается, для какого именно вида ламп он предназначен. Дело в том, что светорегулятор, например, для ламп накаливания совершенно не подходит для использования вместе со светодиодной лентой.

Устройства с пультом комфортны, стоят дороже обычных регуляторов освещения

Также на выбор регулятора освещения оказывают влияние характеристики устройства, дизайн помещения, предпочтения и финансовые возможности владельца дома или квартиры.

Watch this video on YouTube

Назначение и функции

Диммеры (на английском dimmer) в быту используются для регулировки яркости ламп, температуры нагревательных приборов (паяльников, утюгов, электроплит и т.п.). Эти устройства называют еще регуляторами яркости света или светорегуляторами, хоть это только одна из возможных областей применения. Наиболее эффективно работают с лампами накаливания, позволяя продлить срок их службы, так как при наличии в цепи питания диммера, на лампу при включении подается минимальный ток. А как известно, именно стартовые броски являются причиной выхода их из строя.

Как выглядит диммер

Нельзя использовать диммеры с трансформаторными или импульсными источниками питания (телевизоры, радиоприемники и т.п.). Это обусловлено особенностями работы устройства — на выходе сигнал выглядит не как синусоида, а только ее часть (верхушки срезаются ключами). При подаче такого питания, аппаратура выходит из строя.

Самые первые светорегуляторы были электромеханическими и могли только регулировать яркость свечения ламп накаливания. Современные могут предоставлять еще целый ряд дополнительных функций:

отключение света по таймеру; включение и отключение освещения в определенное время (эффект присутствия, используется при длительных отъездах); акустическое управление (по хлопку или голосом); возможность дистанционного управления; различные режимы работы ламп — мигание, изменение температуры света и т.п; возможность встраивания в систему «умный дом».

Самые простые диммеры по-прежнему только регулируют яркость освещения, но и эта функция оказывается очень полезной.

Материалы и инструменты для установки

Если проводка и места установки коммутационных приборов уже выполнены, то потребуется минимальный перечень инструментов:

  • монтерский нож (с его помощью можно снимать изоляцию);
  • набор отверток (для частичной разборки, сборки и крепления приборов);
  • кусачки (для укорачивания проводников);
  • отвертка-индикатор и (или) мультиметр (для контроля отсутствия напряжения и проверки правильности монтажа).

Если проводка выполняется медным кабелем (рекомендуется делать именно так) и предстоит монтаж в распредкоробке скруткой, то места соединений надо пропаять. Для этого понадобится паяльник 40-60 ватт с комплектом расходников. Для изоляции скруток понадобится изолента или колпачки. Если выбран монтаж клеммами (винтовыми и пружинными), значит, надо приобрести комплект клемм.

Если проводка отсутствует, для ее обустройства понадобятся дополнительные инструменты. Их набор зависит от намеченного способа прокладки. Для открытой проводки будут нужны лотки, скобы или стойки и дрель (перфоратор) для монтажа. Для закрытой – инструмент для выполнения штробов (штроборез, перфоратор, в крайнем случае, зубило с молотком) и дрель с коронкой для выполнения выемок.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

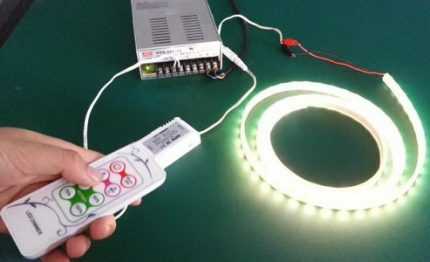

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении

Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

  • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
  • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
  • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
  • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
  • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Раздольная энергия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
