Встраиваемые розетки для офиса
- Потайная розетка в столешницу нужна не только на кухне, но и в других помещениях, в том числе и офисах. В этом случае, вполне уместно выдвижной розеточный блок купить и установить в выбранное место. У вас всегда под рукой будет возможность запитаться, и при этом использовать минимум места и проводки;
- Для ценителей цифровых технологий будет отличным решением сенсорный блок розеток.
В каталоге интернет магазина Прадо Плюс собраны встроенные розетки в столешницу, цена которых варьируется в зависимости от производителя, количества гнезд, дополнительных опций. Мы предлагаем следующие конфигурации:
- Встраиваемые розетки;
- Выдвижные розетки;
- Поворотные блоки;
- Блок розеток на струбцине.
Встраиваемая розетка Evoline пользуется популярностью среди пользователей благодаря известности бренда. Многие покупатели первыми из скрытых элементов на российском рынке встретили именно выдвижные розетки Evoline. Наша компания предлагает выбор от многих надежных поставщиков, собранных в одном месте.
Один из самых сбалансированных по качеству и цене является бренд EWYNE. Выдвижной блок розеток в столешницу купить от этого производителя вы сможете в интернет магазине Прадо Плюс на самых выгодных условиях. Вся продукция в наличии на складе и отправляется к вам на следующий день после заказа.
На всю продукцию предоставляем гарантию.
Как выбрать розетку
Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.
При выборе устройства обращают внимание на такие параметры:
Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+). Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй
Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию. Чтобы ввести штепсель, нужно аккуратно поднять крышку
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы
Чтобы ввести штепсель, нужно аккуратно поднять крышку. Наличие дефектов. Устройство осматривают, выявляя трещины или сколы
Клеммы не должны быть смещенными Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться
Качество сборки При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов
Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.
Качественная розетка стандарта IP-54.
Встраиваемая
По типу монтажа выделяют встраиваемые и накладные изделия
Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру
Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.
Накладная
Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота монтажа:
- Достаточно лишь определить место размещения розетки.
- Просверлить отверстия и закрепить устройство.
С крышкой накладная
Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность
По этой причине важно выбирать проверенное устройство
Тройная внутренняя
Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.
Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.
Закрытые для шкафа
Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.
Где лучше расположить?
Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.
На фото модели со шторками над столешницей
Какие зоны подходят для установки?
Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:
- Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ запрещает размещение любых типов розеток в целях безопасности — напряжение в нулевой локации опасно для жизни.
- Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
- Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
- Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.
Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем
Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.
В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.
Какое расстояние подойдет?
Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.
Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.

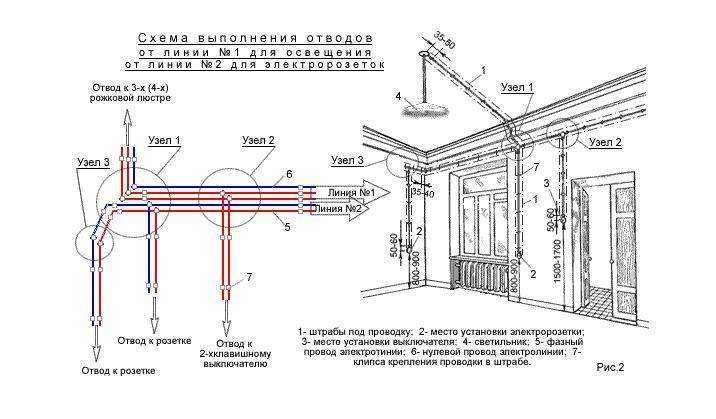

Прячем провода в стену
Укладка провода в штробу Вначале с помощью штробореза нужно, удалив остатки штукатурки и бетона, вырезать в стене штробу, в которой будут спрятаны все провода. Проводка должна быть помещена в защитную оболочку – гофру, которая служит для защиты от внешних неблагоприятных воздействий. Затем провода следует уложить в вырезанные каналы, после чего стену необходимо заштукатурить.
Чтобы спрятать провода в стене, приходится нарушить ее целостность, а этого зачастую не хочется делать, так как при этом пострадает интерьер, кроме того, работа связана с пылью и мусором, и впоследствии стена подлежит реконструкции, что предполагает определенные затраты. Поэтому можно применять другие, более выгодные способы, при которых не нужно прибегать к штроблению стены.
Провод на стене
Креплен на стене
Если у вас есть художественный вкус, то можно закрепить провод на стене, сделав из него картину. Вполне понятно, что родного, полутораметрового провода для этих целей не хватит. Выберите подходящий рисунок, и перенесите его контуры на стену, сделав нежирный рисунок простым карандашом. Теперь нужно высчитать требуемое количество провода. Для этого можно приложить к стене капроновую нить, так чтобы она повторяла рисунок. Потом ее расстояние можно измерить. Не забудьте прибавить длину от рисунка до розетки и до источника потребления электричества – добавьте метр про запас, и вы получите искомое количество.
Производители проводов чаще всего не балуют изобилием цветовых исполнений провода, так что придется выбирать из того, что есть – черный или белый. Если эти цвета вас не устраивают, то можно купить удлинитель, который может быть розовым или красным. Не спешите полагаться на свое мнение – попробуйте приложить к стене полоску цветной ткани и вы сразу увидите, подходит ли выбранный цвет и будет ли гармонировать с общей обстановкой.
Задекорированный провод не бросается в глаза
Если вы решили сделать всё просто, но со вкусом, то можно закрепить декор на проводе или придумать свое, что-то оригинальное.
Альтернативные методы
Провода прикрыты тканью
Можно найти иной подход – провода маскировать, а не прятать, и в этом помощью будут существующие элементы помещения, например, дверные наличники, плинтусы, потолочный багет, а также стояки отопления. При правильном подходе к работе прокладку проводов можно сделать практически незаметной, что благоприятно скажется на интерьере комнаты. Обычно слаботочные провода (интернет и телефон) не вызывают сложностей в прокладывании, их можно спрятать в плинтусах, под металлическими порогами или в наличниках. При прокладке силового кабеля нужен другой подход.
Зачастую все электрокоммуникации в наше время прокладывают скрытым методом, но из-за различных обстоятельств такой вариант прокладки бывает невозможен, например, когда при выполненном ремонте возникает необходимость в установке дополнительных розеток или выключателей.
Прячем провод в кабель-канал
Кабель-канал
Почти всегда в доме есть участок проводки, который нужно заштробить в стену или закрыть при помощи кабель-канала, представляющего собой пластиковый короб – он защитит электрические провода от механического повреждения. Короб имеет привлекательный внешний вид и в данном случае его можно использовать как декоративный элемент. Этот вариант также является решением проблем пожарной безопасности.
Особую трудность может создать прокладка провода в ванной комнате, когда стены и пол помещения полностью выложены кафелем. При наличии в ванной подвесного потолка провода можно спрятать в нем, а если такой возможности нет, то помощью в данной ситуации будет кабель-канал.
Выбор
В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.
Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.
У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.
Нам понадобится золотая середина — IP N4 или IP N5.
Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.
Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.
Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер
Классификация степени защиты розеток
Промышленные производители делают изделия с повышенной защитой по классификации IP. На улице рекомендуется устанавливать розетки класса IP 44 или IP65, первая цифра обозначает степень защищенности от пыли:
- 0 – без элементов защиты;
- 1 – от частиц размером более 50 мм;
- 2 – частиц от 12 мм;
- 3 – частиц от 2,5 мм;
- 4 – частиц от 1 мм;
- 5 – защищает от очень мелкой пыли;
- 6 – полное исключение попадание пыли.
Вторая цифра обозначает степень защищенности от влаги:
- 0 – защита отсутствует;
- 1 – исключено проникновение вертикально падающих капель;
- 2 – исключено попадание воды, от капель под углом 15°;
- 3 – от брызг, летящих под клоном до 60°;
- 4 – защита от любых брызг;
- 5 – от водяных струй под любым углом;
- 6 – сдерживает поток мощных струй воды;
- 7 – допускается кратковременное погружение в воду;
- 8 – допускается эксплуатация под водой.
Пример скрытых розеток на улице

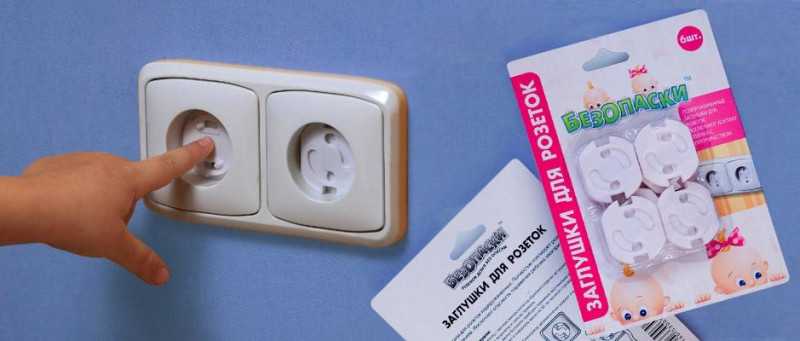

Самый простой и дешевый способ защитить ребенка от несанкционированного проникновения к токоведущим частям розетки поставить специальные заглушки. Для того чтобы их извлечь требуется определенных усилий, которых у детей недостаточно.
Несколько вариантов заглушек, правая с ключом
Кроме заглушек широко используются розетки в конструкции, которых предусмотрены защитные шторки. Чтобы вставить вилку в розетку необходимо штырями вилки повернуть шторку по часовой стрелке на 90 ̊, только после этого откроются отверстия в розетке. Есть варианты, когда шторки расположены внутри и открываются только при одновременном и одинаковом давлении вилки на оба контакта с определенным усилием. Все эти меры надежно защищают от несанкционированного проникновения вовнутрь розеток посторонних предметов.
На кухне
Закрыть розеточные точки может потребоваться из-за нескольких факторов. Основными факторами являются:
- Закрытие розеток, чтобы они не мешали.
- Для обеспечения безопасности, так как на кухне присутствует повышенная влажность.
В обоих случаях вам может потребоваться установка выдвижной розетки в столешницу. Благодаря подобной конструкции при необходимости достаточно легко можно будет спрятать источник питания, который на данный момент вы не используете. Также благодаря этому у вас появится замечательная возможность улучшить общий интерьер своего помещения. На фото ниже вы сможете увидеть примеры подобной маркировки.
Если точки вашего подключения будут располагаться возле мойки, тогда в этом случае необходимо будет установить розетку, которая будет иметь защиту от попадания влаги. Благодаря этому вода не сможет попасть в разъемы, где будет вставляться вилка.
Если возникает необходимость, тогда можно спрятать розетки в кухонном гарнитуре или выдвижном ящике. Второй вариант способен отлично подойти для скрытия точки подключения духового шкафа или варочной панели. Чтобы подключить вытяжку вы можете просто установить розетку в шкафчике, как будет показано на фото ниже.
Часто допускаемые ошибки при установлении скрытых розеток
- Не устанавливайте розетки в мебель для бытовой техники большой мощности, электроплит, холодильников, теплых полов, кондиционеров. Все эти приборы подключаются в настенные розетки, с отдельной линией от РЩ, имеют отдельные защитные автоматические выключатели. Это делается в целях пожарной безопасности.
- В розетках на выдвижных ящиках обязательно используйте гибкий многожильный провод с резиновой изоляцией. На стене и ящике закрепите его сверху внешней оболочки хомутами. Это исключает подвижность проводов на контактах, перетирание и замыкания концов.
- Не подключайте электроплиты, кондиционеры, и другие мощные приборы в дополнительные розетки. Их сечение не рассчитано на токи потребления этих агрегатов, провода могут расплавиться, далее короткое замыкание и пожар.
Зачем нужны розетки?
Установка розеток в ванной значительно упрощает ежедневную рутину: в розетку ванной включается стиральная или сушильная машина, водонагреватель, электробритва, зубная щетка, фен и другие электроприборы.
При этом розетка для ванной комнаты, предназначенная для стиральной машины или водонагревателя, монтируется посредством силовых линий. Если дом старый, лучше проложить кабель с отдельным УЗО (выключатель для самой розетки).
Бритва, плойка и другие устройства с меньшими требованиями к проводке, могут подключаться стандартными двухжильными проводами — хотя лучше использовать кабели с заземлением.
Часто задаваемые вопросы
Вопрос №1. Каким сечением прокладывать провода для основных розеток и дополнительных?
Сечение проводов зависит от мощности потребляемой электроэнергии приборами, поэтому для мощной бытовой техники, которая эксплуатируется постоянно надо рассчитать сечение, это отдельная тема. Статистика показывает, для электроплит требуются провода сечением не менее 6 мм2, для кондиционеров и сплитсистем 4мм2, для остальных потребителей достаточно 2,5 мм2. Для определения воспользуйтесь таблицей приведенной ниже. Мощность, потребляемая техникой пишется на бирках корпуса и в паспорте на изделия.
Допустимое сечение медных проводов в зависимости от потребляемой мощности:
|
Ø сечение провода в мм2 |
Мощность в кВТ | |
| Напряжение сети220 В | Напряжение сети 380 В | |
| 1.5 | 10,6 | |
| 2.5 | 16,6 | |
| 4 | 8,5 | 4.2 |
| 6 | 10 | 6 |
| 10 | 15,5 | 35 |
Вопрос №2. Какой марки надо устанавливать гибкий провод на розетки в выдвижных ящиках?
Хорошим вариантом для этих целей считается провод КГ:
| Марка кабеля | Количество жил | Сечение многожильного провода | Назначение |
| КГ | 3 +1 | 1,5 мм | Для осветительных сетей |
| КГ | 3+1 | 2,5 мм | Для дополнительных розеток |
| КГ | 3+1 | 4 мм | Стиральная машина |
| КГ | 3+1 | 6 мм | Электропечи |
Вопрос №3. Можно холодильник подключить к дополнительным выдвижным розеткам?
При сечении провода 2,5 мм2 временно можно, длительное время эксплуатации не желательно, рекомендуется от индивидуальной настенной розетки.
Вопрос №4. Как подключить телефонные JR45 и USB от общей линии в выдвижной розетке?
Через специальные разветвители, в магазинах компьютерной и радиотехники они продаются.
- Как подключить трехклавишный выключатель с розеткой и без нее
Как спрятать розетки на кухне
В современной кухне кроме мебели устанавливается большое количество бытовой техники. Перечислим оборудование, за которым надо устанавливать розетки углубленные в стену, таким образом, их не будет видно:
- Электроплита;
- Холодильник;
- Посудомоечная машина;
- Микроволновая печь;
- Мебельное освещение;
- Электроподжиг для газовых печей;
- Телевизор;
- Стиральная машина;
Места подключения должны быть выбраны так чтобы при необходимости отключения можно было без проблем достать рукой вилку из розетки. В крайнем случае, чтобы предмет можно было не сложно подвинуть для доступа к розетке.

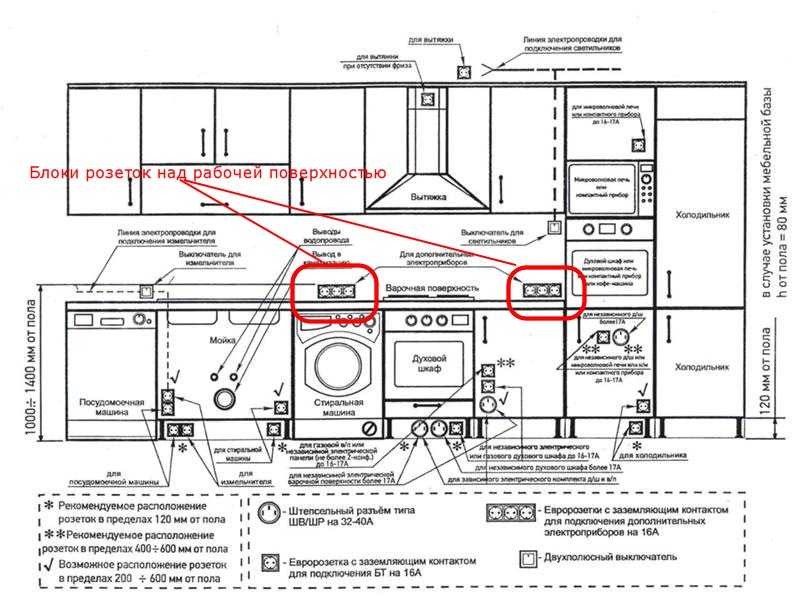

Один из примеров размещения мебели и розеток на кухне
При этом надо учитывать количество бытовых приборов большое, но это не значит, что под каждый надо делать отдельную розетку. Только под оборудование большой мощности делаются индивидуальные розетки с отдельной проводкой от распределительного щита с автоматом защиты. Это могут быть:
- электропечи с трехфазной проводкой,
- стиральная и посудомоечная машина,
- подогрев пола.
Распределение линий подключения к мощным бытовым приборам
Остальные приборы рекомендуется по возможности подключать в установленные блоки с двумя или тремя розетками подключенные к одной линии. Рассчитав необходимое количество розеток желательно установить на 2-3 больше с учетом на перспективу использования дополнительных приборов. Кроме врезанных и накладных розеток на стене, скрытые розетки можно устанавливать внутри мебели, под шкафами над столешницей. Не обязательно розетки закрывать корпусами мебели и бытовых приборов, успешно используется метод маскировки под цвет интерьера или такой цвет, который удачно вписывается и дополняет детали на общем фоне. Не всегда можно в торговых сетях подобрать подходящий вариант, тогда можно покрасить корпус розетки самостоятельно в нужные тона.
Есть много способов, как спрятать розетки, как минимум 10:
- На стене за корпусами мебели ;
- За корпусами бытовых приборов;
- Для вытяжки и кондиционеров розетки могут устанавливаться над шкафами, в этом случае их не будет видно снизу;
- Встраиваемые и накладные розетки под подоконниками;
- Врезные и накладные розетки внутри навесных шкафов над столешницей;
- Врезные и накладные розетки в шкафах столешницы;
- Выдвижные розетки, встраиваемые в элементы мебели;
- Маскировка розеток под интерьер по цвету, узору картинок и форме;
- Установка розеток в настенных нишах потайные дверцы, которых имеют одинаковое покрытие со стенами;
- Установка розеток в конструкции плинтуса и в пол и многие другие методы маскировки,
15 лет назад: что нужно знать об электрической проводке
Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека. В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.
Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.
В девяностые и двухтысячные годы ситуация в корне изменилась — техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.
Новые традиции – евростандарт
Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

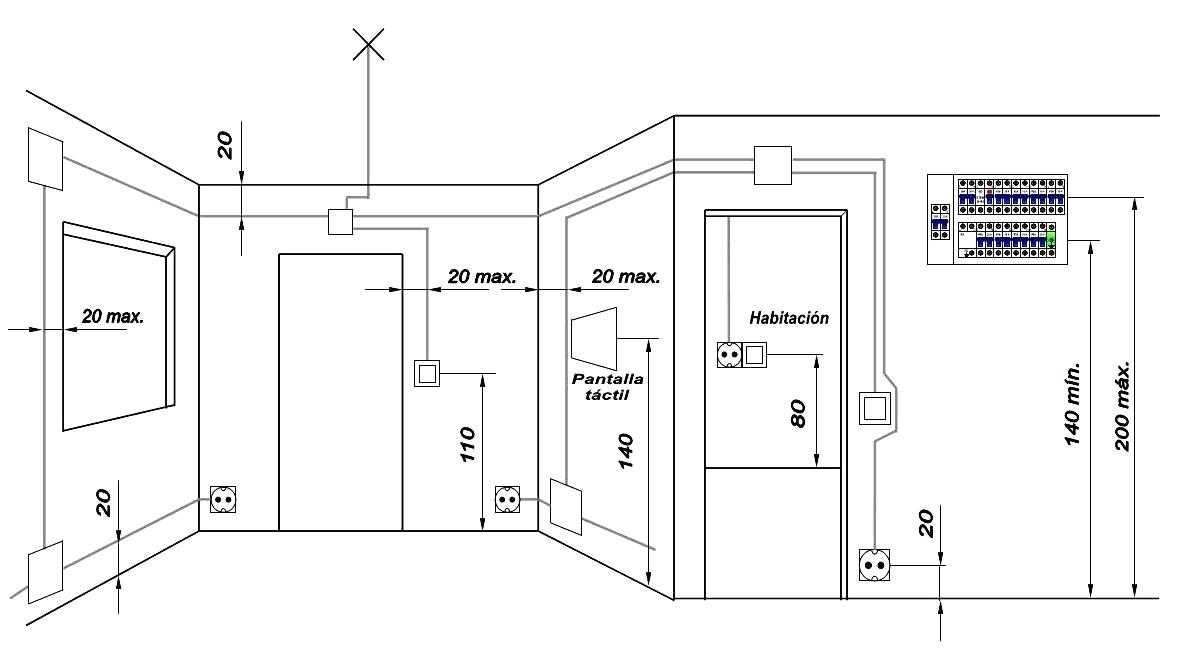

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:
Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).
На всех фото, что представлены по тексту и в нашей галерее в конце, можно увидеть, чем отличается расположение розеток раньше и сейчас.
Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.
Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.
Что такое правильная электрика
Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.
Для удовлетворения обоих требований – функциональности и безопасности – проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры, или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).
Кухня
По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Давайте просто посчитаем: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.
Кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких приборов, которые достаются и включаются регулярно. Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». Поэтому у вопроса, как правильно разместить розекти на кухне, есть свои технические нюансы.
1. Бытовая техника
Разъемы для холодильника и плиты могут располагаться прямо за ними: часто ли мы делаем перестановки в кухне? Включили и забыли. Если микроволновка у вас стоит на холодильнике, а такое часто бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, как правило, прячутся за кухонным гарнитуром.
Многие не знают, где разместить розетку для постоянно включенной вытяжки. На наш взгляд, самое подходящее место — под потолком. Если вы собираетесь использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.
2. Дополнительная техника
Мелкую и нечасто используемую технику удобно включать в разъемы, которые расположены над рабочей столешницей. Удобно использовать две группы по три штуки: многие дизайнеры предлагают своим клиентам именно такое расположение. Еще один вариант — встроить их в столешницу.
