Типичные ошибки и как их избежать

Приводной механизм должен быть защищен коробом

Монтаж автоматических ворот представляет собой многоэтапную процедуру, начинающуюся с проектирования и заканчивающуюся подключением собранного оборудования к сети. Каждая фаза процесса должна выполняться в соответствии с рекомендованной технологией, без упрощений и игнорирования кажущихся незначительных нюансов. В противном случае время и силы будут потрачены зря, в лучшем случае придется все переделывать.

Установка привода для автоматических ворот

Даже зная, как правильно устанавливать мотор на откатные ворота, многие подходят к этому этапу, имея в нагрузку целый набор совершенных ранее ошибок.

Наиболее характерные:

1. Приобретение оборудования, мощность которого не соответствует массе и размеру ворот.
2. Несоблюдение срока выдерживания бетона, который используется при заливке опорных и закладных элементов.
3. Перекосы при изготовлении монтажного основания. Нарушение расстояний между деталями.
4. Приваривание мотора до окончания подгонки механизмов привода.
5. Игнорирование при расчетах свойств грунта, климатических особенностей, интенсивности использования оборудования.

В результате сдвижные и стационарные элементы могут покоситься, обрушиться или заклинить. При работе возможны громкие скрипы, щелчки и заедания.

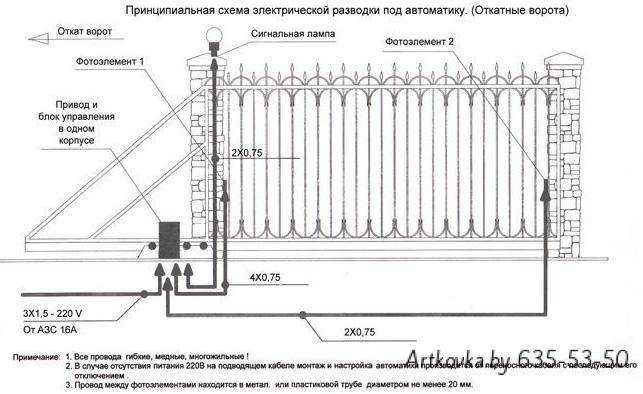

Подключение привода откатных ворот

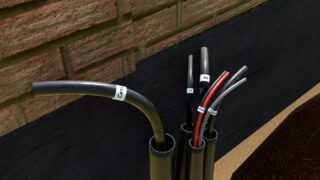

Провода также необходимо изолировать в короб во избежание повреждений

Откатные ворота должны устанавливаться так, чтобы электропроводка была надежно защищена от механических воздействий.

Ошибки при самостоятельном монтаже:

1. Укладка кабеля в траншею без использования пластиковой или гофрированной трубки.
2. Применение проводов с недостаточным сечением жил, что приводит к их нагреванию, плавлению изоляции и короткому замыканию.
3. Совмещение кабелей с алюминиевыми и медными жилами. Это вызывает коррозию, искрение и исчезновение контакта.
4. Игнорирование заземления. Ворота эксплуатируются во влажной среде и защита спасет от поражения током в случае замыкания на корпус.
5. Проведение монтажа на находящейся под напряжением линии. Неаккуратное движение чревато травмой или порчей оборудования.

Монтаж и подключение сигнальной лампы

Для безопасности рекомендуется установить сигнальную лампу

Сигнальная лампа не входит в комплект раздвижных ворот, но позволяет повысить уровень комфорта и безопасности при пользовании оборудованием.

При монтаже изделия допускаются такие ошибки:

1. Размещение на внешней опоре, что создает предпосылки для ее хищениюя.
2. Применение маломощного светильника. Из-за этого практически не видна обстановка в районе проезда.
3. Закрепление прибора на пластиковой заглушке в столбе. Непрочно и ненадежно.
4. Пропускание проводов по поверхности опоры.

Довольно часто приобретаются самые дешевые товары, которые светят слабо, работают недолго.

Как же все-таки установить автоматику?

План автоматизации откатных ворот:

• Выбор места
• Перед подсоединением откатных ворот нужно правильно рассчитать нужное расположение электропривода.
• Установка автоматики

Понадобится поместить основание электропривода на швеллер (профиль) между 2-мя роликовыми каретками поближе к проему, тем самым воссоздавая рабочую позицию привода. Ставим привод на основание монтажа и начинаем обваривать его с помощью сварки. Далее нужно убрать крышку корпуса, а затем через получившееся отверстие протянуть шнур. Затем прикрепить к монтажному основанию электропривод специальными крепежными соединительными элементами – болтами. Помните, чтобы определиться с правильным местоположением, необходимо разместить на шестерне электропривода рейку – и решайте, куда следует переместить его, чтобы рейка находилась в центре шестерни. Следом за этим, фиксируем металлическую трубу из профиля каркаса, а не сам направляющий рельс.

Крепление зубчатой рейки

Для этого этапа нужно открыть ворота и поставить рейку с зубцами в центре привода. Имейте в виду, что для установления концевиков понадобится оставить отрезок средней длины зубчатой рейки. С помощью сварки прикрепляем к профильной трубе основы рейки с зубцами, а потом тянем полотна ворот. Ставим второй участок рейки с зубцами и эту процедуру выполняем еще раз.

Отслеживайте, чтобы между стыками не было никаких разрывов.в итоге, должен получиться качественный и полноценный один «зуб». Потребуется еще раз хорошо приварить все эти крепежные элементы автоматики гаражных ворот. Далее оставляем небольшой зазор в несколько миллиметров между шестерней электропривода и зубчатой рейкой. Раскручиваем болты на рейке, размещаем ее так, чтобы при перемещении рейка с зубцами выдавала характерное «цоканье», при соприкосновении с шестерней электропривода.

Установка концевых выключателей

Эти комплектующие нужно прочно закрепить на рейке специальными болтами. Концевики разделяются на механические и в виде магнитов. Первый тип — механические выключатели, считаются более распространенными и несложными при монтаже. Суть их воздействия заключается в пружине. Второй тип — магнитные выключатели, выдерживают даже суровые климатические условия. Их работа состоит в полярности магнита. Они делятся на левый концевик и правый, со знаком «плюс» и «минус».

Подключение привода

Для подсоединения электропривода вы должны иметь схему и подробную инструкцию. С этой целью используется пульт управления: электропривод должен смещать полотно ворот для гаража, но не доходить до самого конца. Для регулирования времени закрытия ворот нажмите несколько раз на специальную кнопку Р1 на ДУ пульте либо удерживать ее несколько секунд.

Установка фотоэлементов безопасности

Фотоэлементы – это два устройства, одно их которых подает луч света, а другое устройство – его принимает. Если сигнал света перекрывается чем-либо (машина, человек, собака), то ворота прекращают закрываться. Монтаж фотоэлементов для сдвижных ворот осуществляется несколькими различными способами. Для начала, необходимо прочно закрепить эти фотоэлементы один напротив одного с целью улавливания светового сигнала. Также можно соорудить специальные столбики и прикрепить к ним данные фотоэлементы. Или организовать специальные столбы из профильной трубы, вмонтировать туда фотоэлементы безопасности.

Подключение сигнальной лампы

Лампу-«сигналку» необходимо разместить сбоку автомобильной дороги, чтобы она сообщала о подъезжающих автомобилях, людях, которые приближаются к воротам. Нужна такая лампа или нет, решать только вам. Однако специалисты рекомендуют не игнорировать элементы безопасности. Закрепить «сигналку» можно быстро с помощью саморезов. А для подключения потребуются провода питания 2×0,5 мм либо 2×0,75 мм. И затем подключается все по простой схеме с инструкцией.

Таким образом, если у вас появятся какие-либо затруднения, недостаточно навыков и опыта, свободного времени, то вам необходимо обратиться за помощью и советом к профессионалам, которые владеют всеми необходимыми знаниями и спецоборудованием. Ведь правильное подключение откатных ворот – залог плавного передвижения створки и сохранности гарантии на автоматику.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Установка и подключение автоматики

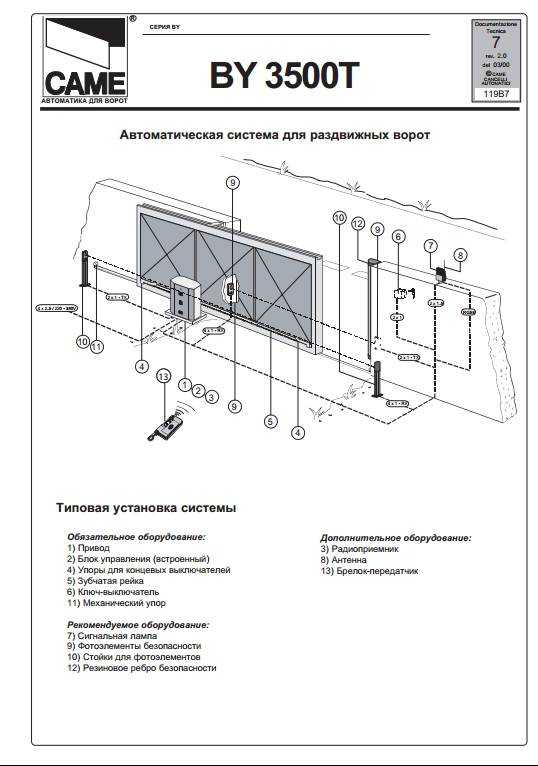

Схема установки автоматики

Если вы хотите, чтобы ваши ворота автоматически закрывались и открывались, вам нужно приобрести специальное оборудование и установить его.

Первым делом к швеллеру следует приварить установочную пластину, к которой будет подсоединен привод. Обычно такая пластина идет в комплекте. Для сварки можно воспользоваться профильными трубами, которые привариваются к швеллеру, а потом к ним приваривается пластина. После этого на основание устанавливается сам двигатель и закрепляется при помощи болтов, которые тоже есть в комплекте. На нем имеются регулировочные винты, благодаря которым двигатель можно регулировать положением вверх-вниз, влево-вправо.

Осталось только приварить зубчатые рейки к П-образной раме. Тут понадобятся терпение и точность, так как рейки следует приварить так, чтобы они были как единое целое. Тогда при движении вы не будете слышать никаких посторонних стуков ворот. После чего отрегулируйте привод, чтобы он легко приводил ворота в действие. Осталось только настроить механизм согласно инструкции производителя.

Вот и все, после всех манипуляций ваши ворота готовы к эксплуатации. Вы можете гордиться собой, так как сами смогли сделать такую грандиозную работу. Правильно установленные ворота будут достаточно надежными, а срок их эксплуатации вас порадует.

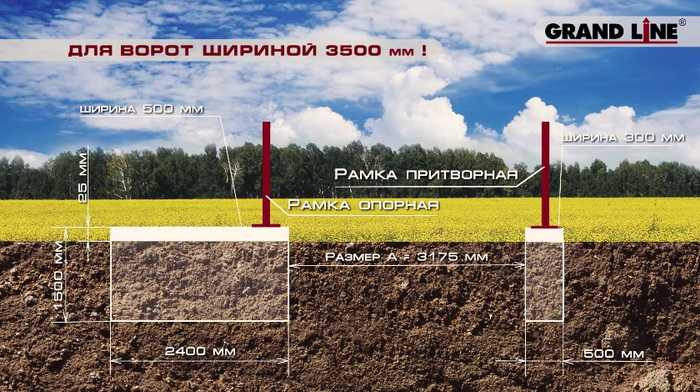

Какие сведения необходимо учесть в чертежах и в проекте

Конструкция откатных ворот предусматривает установку опорных элементов, за счет которых поддерживаются притворная и опорная рамки. Фундамент, рассчитанный на ворота с полотном размером 3,5 м, должен иметь подземную глубину 1,5 м и высоту над грунтом примерно 2,5 см. Причем опорная рама требует заливки большого фундамента, потому что значительная часть нагрузки придется именно на него. Длина фундамента должна, в принципе, составлять 2,4 м, а ширина – 0,5 м.

Более того, нужно также будет выполнить заливку небольшого цоколя под притворную раму. Его длина и ширина – 50 см и 30 см соответственно. Следует составить детальную схему размещения ям для фундаментов опорных участков. Потому что это будет способствовать безошибочной заливке и монтажу рам.

Выбор и расчёт материалов с фурнитурой

Возьмём для примера чертёж выше. Для рамы будем использовать профилированные трубы прямоугольного сечения 60*30 толщиной 2 мм. Высчитываем общую длину трубы для рамы исходя из размеров на чертеже 4200*2+1800+1865=12065 мм, длину гипотенузы треугольной части высчитываем по формуле c=√b 2 +a 2 √1800 2 +1865 2 =2591 мм, 12065+2591=14656 мм. Итого получилось в метрах 14,66 м, это что касается рамы.

Для внутреннего каркаса возьмём трубу 40*20 и теперь посчитаем общую длину 4200*3+1865*4= 2060 мм или 20,6 м. Все размеры взяты с небольшой накидкой.

Фурнитура сложна и невыгодна в самостоятельном изготовлении и обычно покупается в магазинах соответствующего профиля. При выборе фурнитуры нужно знать приблизительный вес будущей конструкции для грамотного подбора роликов способных беспроблемно этот вес выдерживать.

Для внутренней зашивки ворот можно использовать практически любой материал, но чаще всего для этих целей используется профильный лист, в народе его называют профнастил. Профнастил можно заказать любых размеров и расцветок, он довольно лёгок и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размерами 7,833 м 2 . Для крепежа профнастила будут нужны саморезы со сверлом или заклёпки. Для закладной нужно приобрести отрезок швеллера шириной 16–20 см и длиной равной половине проёма ворот, в нашем случае не менее 2 метров. Арматуру для каркаса фундамента следует брать диаметром 12–16 мм и длиной 15. Для замеса бетона для фундамента понадобится цемент песок и щебень в пропорции 1:2,1:3,9. Для фундамента ворот из примера нужно 0,5м 3 бетона.

Необходимый инструмент

• Сварочный аппарат, желательно полуавтоматический.
• Болгарка с отрезным и шлифовочным дисками.
• Шуруповёрт или клёпочник.
• Молоток, рулетка, маркер белый.
• Бетономешалка, штыковая и совковая лопаты.
• Защита для глаз и рук.

Монтаж роликовых тележек к швеллеру

Монтаж роликовых тележек

Роликовые тележки можно назвать самым важным механизмом, так как они должны выдерживать нагрузку всей конструкции, поэтому крепить их к швеллеру следует максимально надежно. Пластины для крепления роликов необходимо приварить к швеллеру. Все делают максимально ровно и в одной плоскости, чтобы ворота свободно двигались. Чтобы ровно их выставить, вы можете воспользоваться лазерным указателем или натянутым шнуром. Другой вариант – провести параллельную линию на фундаменте, которая будет касательной линией к краю пластины. Приваривать пластины следует посередине швеллера. Для этого отступите 15 см от края, ближе к проему и зафиксируйте первую пластину. Вторая пластина крепится на 10 см от противоположенного края.

Установленная роликовая опора

Теперь нужно закрепить роликовые тележки на пластине. Обычно они соединяются при помощи болтов и гайки. Затянуть их нужно надежно и установить ворота. Проверьте плавность хода, проведите контрольные замеры и отрегулируйте положение роликовых опор, чтобы выставить ворота идеально ровно. Для этого можете воспользоваться шнуром, который необходимо натянуть вдоль линии открытия ворот, на расстоянии 20 см от поверхности и 3 см от второго столба. Шнур будет служить ориентиром, который поможет выставить ворота идеально ровно.

Что я хочу получить после установки этой китайской автоматики на ворота?

1. Ворота открываются по нажатию на кнопку брелока, открывшись до конца, сами останавливаются
2. После нажатия второй кнопки брелока, ворота закрываются, и отключаются сами по закрытию

Привод для ворот будет описан в отдельной статье, собирать его буду из старого шуруповерта и редуктора от болгарки.

И так для автоматизации откатных ворот, в первую очередь, кроме самой автоматики, понадобится импульсный блок питания, его можно выдернуть со старого компьютера, но там есть куллер, который может замерзнуть на морозе, да и низкие температуры они не очень хорошо переносят, поэтому я заказал сразу и импульсный блок питания на aliexpress на 10 Ампер.

Думаю мне его хватит и на два шуруповерта, кстати автоматику заказал на два мотора сразу, т.е. управлять можно двумя воротами с одного брелока. В общем блок питания на 12 вольт, от него будет запитан сам двигатель ворот (шуруповерт) и собственно автоматика, она тоже 12 вольтовая.

Автоматика двухканальная, с четырьмя брелоками, на каждом по 4 кнопки, умеет управлять двумя двигателями. Каждая кнопка привязана к одному из реле, логика управления может меняться с помощью перемычки (1 ) на самой плате. Подключение 12 вольт (2). Стрелками показал выводы релюшек, каждому реле, соответствует кнопка на пульте.

Важно

Для реализации управления воротами как описано ниже, перемычку (1) на микросхеме нужно убрать (снять вообще)

В предыдущем фото можно не вдаваться в подробности, я напишу и на фото покажу в каком положении должна быть перемычка, и куда какие провода подключать, что бы управлять воротами с пульта.

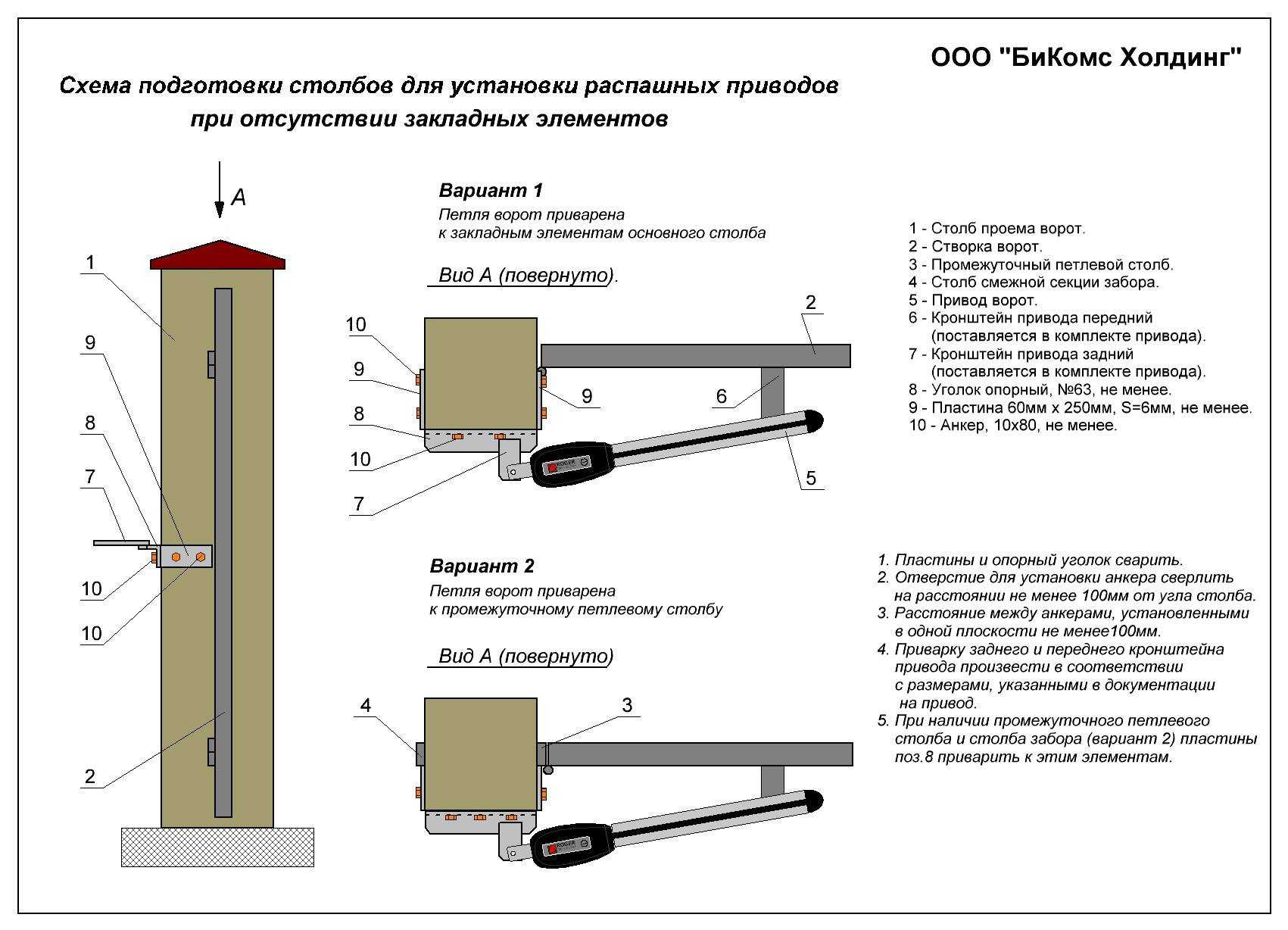

Элементы распашных конструкций

Составляющими распашных моделей являются следующие детали:

• засов и петли;
• створки и ручки для открытия и закрытия;
• столбы для крепления;
• центральный и боковые упоры;
• электропривод для ворот — 2 шт;
• кронштейны для крепления электропривода к столбам и створкам.

Для изготовления столбов для крепления конструкций используются трубы, изготовленные из стали. Если ворота обладают довольно большим весом, вместо труб производится монтаж каркаса П-образного типа. Это является гарантией надежности всего механизма. Несущую конструкцию лучше всего монтировать на основании стаканного типа. Вместе с изделием в комплекте поставляются петли и подшипники, используемые для крепления дверей конструкции к опорам. Это обеспечивает плавность хода створок.

Общее количество петель, которые могут быть смонтированы, — 4 либо 6 шт. Оно выбирается в зависимости от массы и размера изделия. Выпускаются петли двух видов:

1. полимерные.
2. металлические.

Створки состоят из следующих элементов:

• каркас;
• панель заполнения.

Заполнение бывает трех видов:

1. сплошное;
2. разреженное;
3. комбинированное.

Каркас изделия монтируется из металлического профиля, который может быть:

• угловым;
• соединительным.

Для изготовления секций заполнения используются:

• штакетник из металла;
• сэндвич-панели;
• роллетный профиль из алюминия.

После сборки деталей осуществляется грунтовка и покраска изделия. Перед установкой делается эскиз распашной конструкции автоматических ворот, схема которых включает следующие составляющие:

• каменную опору;
• внешний каркас;
• центральный упор;
• боковые упоры;
• нижнюю защелку;
• блок управления механизмом;
• внутреннее ребро жесткости;
• автоматический линейный механизм открывания дверей.

Необходимыми составляющими конструкции являются упоры — боковые и центральный. Наличие таких штырей-ограничителей является препятствием выходу дверей за предусмотренные пределы. Упоры подразделяются на 2 вида:

1. съемные;
2. постоянные.

Обязательными составляющими являются засов и ручки, позволяющие открывать створки в случае перебоя с электроснабжением вручную.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

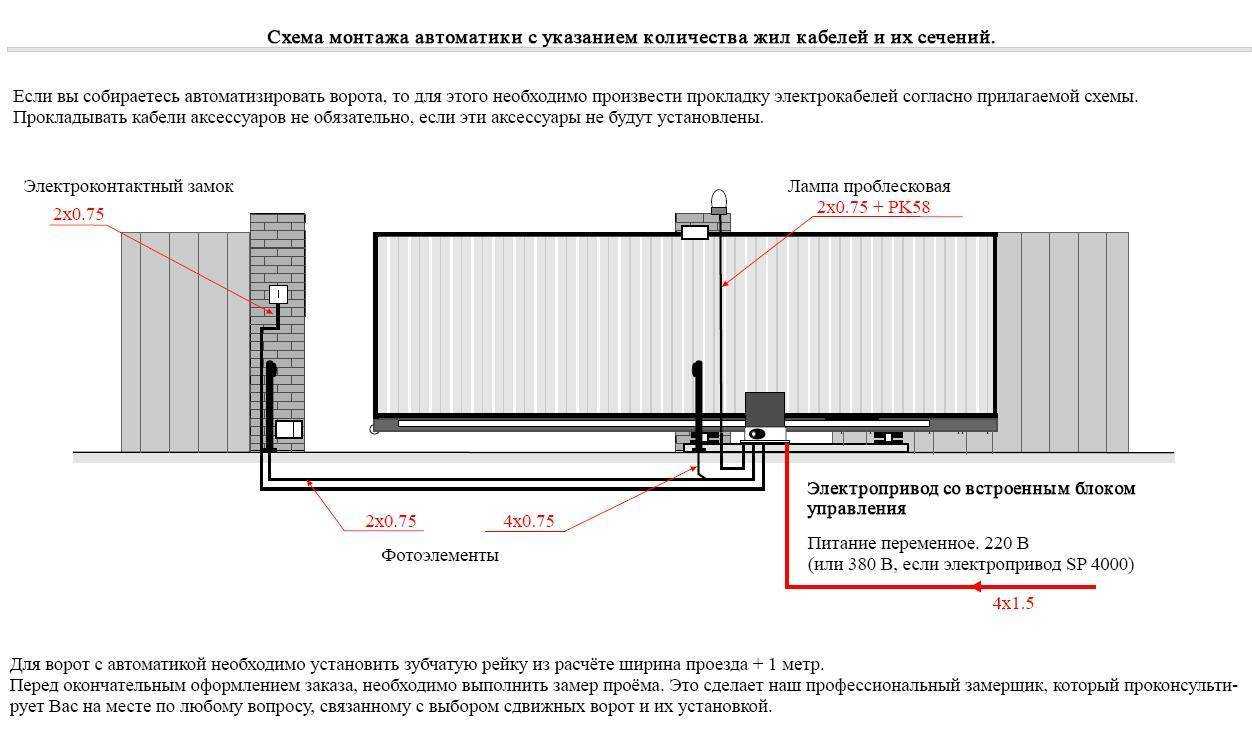

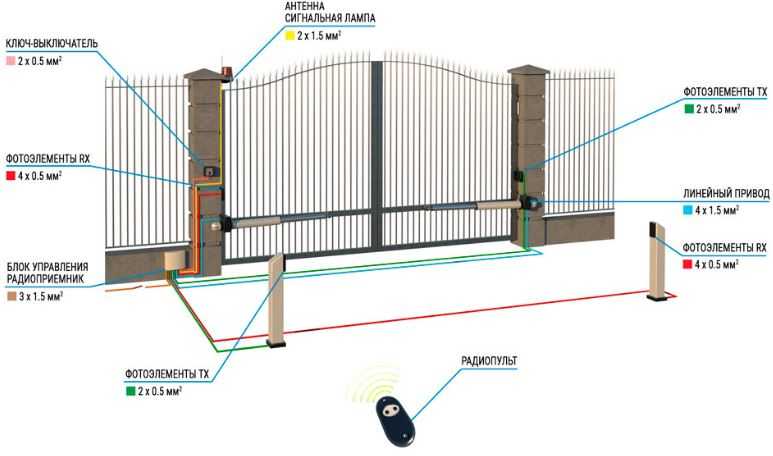

Монтаж электропроводки

Общие правила для прокладывания кабелей

При установке проводов самостоятельно рекомендуют учитывать определенные правила:

• Следует оставлять 1-1,5 свободных концов проводки.
• Блок управления устанавливается со стороны, к которой легче подвести кабель питания 220 В.
• Проводка заводится с гофрой только с нижней стороны.
• Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет короб, чтобы избежать попадания воды.
• Каждому приводу необходим трех жильный кабель для питания электромоторов.
• Кабель питания должен быть расположен немного ниже, чем высота монтажа привода.

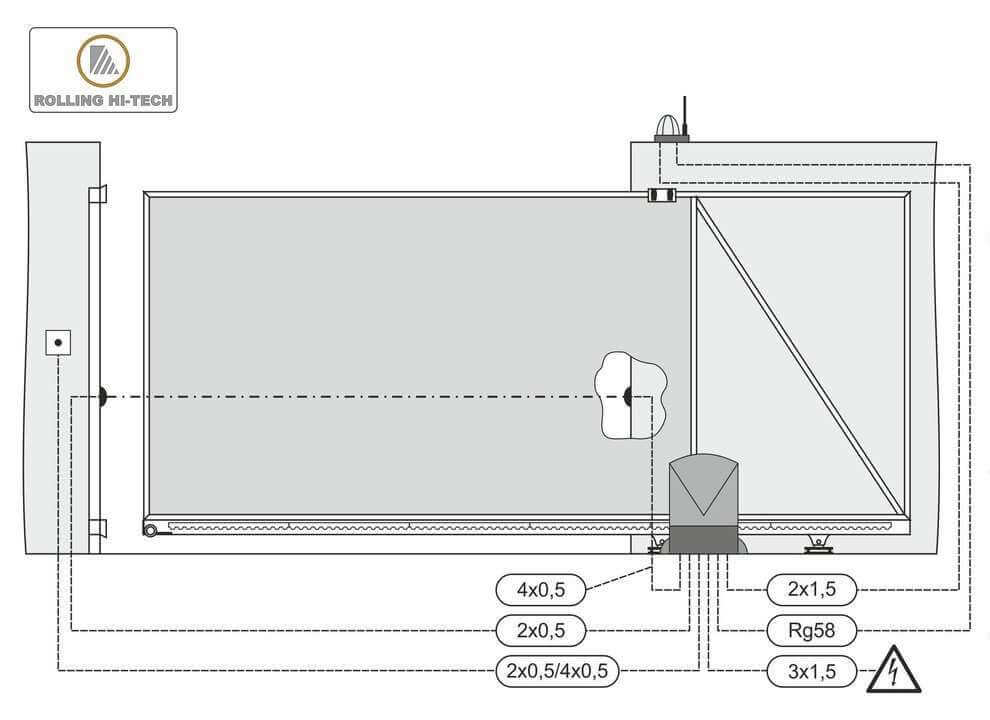

Разводка электропроводки

Важно! Для избежания поломки автоматики из-за перепадов напряжения рекомендуется устанавливать стабилизатор напряжения.

Условия подведения кабелей фотоэлементов

Для разводки кабелей фотоэлементов также существуют определенные правила:

• Использовать для подключения следует двужильные провода 4*0,22.
• Если ворота выполнены из непрозрачного материала, необходимо установить вторую пару фотоэлементов за воротами (в комплект входят всего два фотоэлемента, поэтому необходимо приобрести еще одну пару).
• Монтировать их следует на высоте 500-600 мм от поверхности земли.

Виды автоматических дачных или гаражных ворот

Различают следующие виды автоматических ворот:

1. откатные;
2. распашные.

Конструкция автоматических откатных ворот, которые являются цельным полотном, имеет механизм, открывающий створки влево либо вправо. Она не обеспечивает необходимую герметичность помещениям, поскольку ворота должны передвигаться с помощью роликов по специальному рельсу. Устанавливать автоматические ворота открытого типа желательно при въезде на территорию.

Система автоматических распашных ворот предполагает установку двустворчатых дверей, а также подключение автоматики, приводящей в движение механизм. Управление конструкцией производится с помощью электропривода. Правильно подобрать его позволяет оценка ряда исходных параметров:

• размера створок;
• веса всего изделия;
• длины от середины дверных петель до боковых стенок.

Створки могут открываться наружу или внутрь. Первый способ является наиболее подходящим. Распашные модели обладают следующим недостатком: возможность поломок из-за наличия на пути какой-либо преграды, когда происходит закрывание створок.

Стоимость распашных конструкций — это основной аргумент, который является причиной повышенного спроса на это изделие. К примеру, ворота, размеры которых составляют 2х4 м, обходятся покупателю в 0,8–1 тыс. у. е. При наличии калитки в дверной створке стоимость модели увеличивается на 25–30%.

Необходимым условием установки быстрых ворот любого типа является наличие свободного места, которое позволяет без помех открывать створки. Для изготовления каркаса для таких моделей используется профиль, имеющий высокую жесткость. Он должен быть обшит панелями из металла или дерева.

Автоматические кованые ворота всегда смотрятся презентабельно. В конструкции предусмотрены прочные элегантные створки, имеющие способность перекрывать проемы разных размеров. В этом случае отдельная калитка не требуется. Минусами такой модели являются:

• необходимость наличия свободного места;
• высокая стоимость изделия.

Модели кованых резных решеток всегда очень красивы и элегантны.

Это интересно: Проект электрики в частном доме (видео)

Концевой ролик и заглушки

Концевой ролик

Снизу на окончание направляющего П-образного бруса, в его передней части, нужно зафиксировать съемный концевой ролик, который вставляется внутрь профиля. Крепится он легко, при помощи болтового соединения. С противоположенной стороны надо установить пробку (заглушку) или такой же ролик.

Такой ролик нужен для того, чтобы при закрытии ворот направляющая накатывалась на улавливатель, находящийся снизу, который будет установлен на столбе с другой стороны. Таким образом, вы сможете уменьшить нагрузку на опорные пластины, которые держат ролики на фундаменте. Заглушки или пробки служат препятствием для снега, дождя, грязи и мусора, который может проникать в направляющий брус. Если их нет, то роликовые тележки могут быстро выйти из строя, а ворота не будут плавно и легко открываться.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4
Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
